Montage- och driftsinstruktion. MOVIDRIVE MDX61B...-5_ med synkron linjärmotor SL2. Utgåva 12/2005 EA / SV

Transkript

1 Växelmotorer \Industriväxlar \Drivsystemelektronik \Drivsystemautomation \ MOVIDRIVE MDX61B...-5_ med synkron linjärmotor SL2 EA Utgåva 12/ / SV Montage- och driftsinstruktion

2 SEW-EURODRIVE Driving the world

3 Innehållsförteckning 1 Viktiga anvisningar Säkerhetsanvisningar Apparatuppbyggnad Systemöversikt SL2-produktutföranden Artikelnummer för MOVIDRIVE MDX61B Parametrar Parameterinställningar Elektrisk installation Säkerhetsanvisningar Idrifttagning Förutsättningar för idrifttagning Procedur för kommuteringskörning Idrifttagningsförlopp Beräkning av körparametrar Drift och underhåll Driftstörningar Störningar under kommuteringssökning Störningar under drift Index Adressförteckning Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 3

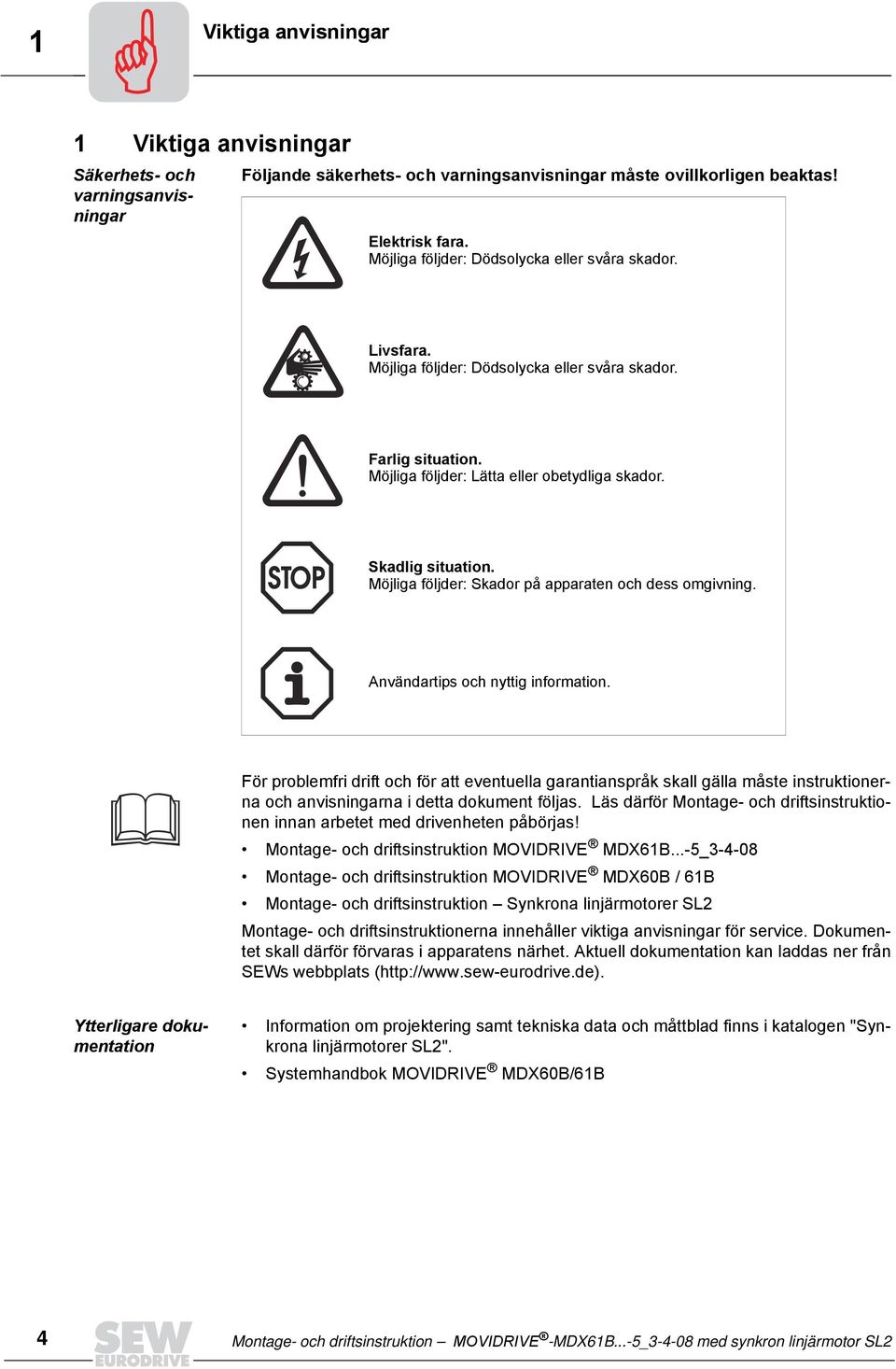

4 1 Viktiga anvisningar Ändringar 1 Viktiga anvisningar Säkerhets- och varningsanvisningar Följande säkerhets- och varningsanvisningar måste ovillkorligen beaktas! Elektrisk fara. Möjliga följder: Dödsolycka eller svåra skador. Livsfara. Möjliga följder: Dödsolycka eller svåra skador. Farlig situation. Möjliga följder: Lätta eller obetydliga skador. Skadlig situation. Möjliga följder: Skador på apparaten och dess omgivning. Användartips och nyttig information. För problemfri drift och för att eventuella garantianspråk skall gälla måste instruktionerna och anvisningarna i detta dokument följas. Läs därför Montage- och driftsinstruktionen innan arbetet med drivenheten påbörjas! Montage- och driftsinstruktion MOVIDRIVE MDX61B...-5_ Montage- och driftsinstruktion MOVIDRIVE MDX60B / 61B Montage- och driftsinstruktion Synkrona linjärmotorer SL2 Montage- och driftsinstruktionerna innehåller viktiga anvisningar för service. Dokumentet skall därför förvaras i apparatens närhet. Aktuell dokumentation kan laddas ner från SEWs webbplats ( Ytterligare dokumentation Information om projektering samt tekniska data och måttblad finns i katalogen "Synkrona linjärmotorer SL2". Systemhandbok MOVIDRIVE MDX60B/61B 4 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

5 Viktiga anvisningar 1 Avsedd användning Omformare MOVIDRIVE MDX61B...5_ används för att mata synkrona linjärmotorer av typ SL2. Tillämpningar med motorbelastning utanför tillåtet område, eller i andra tillämpningar än industri och kommersiella tillämpningar, kräver föregående överenskommelse med SEW-EURODRIVE. Idrifttagning (inledning av reguljär drift) är inte tillåten förrän det är fastställt att maskinen uppfyller EMC-direktivet 89/336/EEG och att slutprodukten är i överensstämmelse med Maskindirektivet 98/37/EEG (beakta EN 60204). Driftmiljö Följande är förbjudet om inget annat uttryckligen anges: Användning i explosionsfarlig miljö. Användning i omgivning med skadlig olja, syra, gas, ånga, damm eller strålning. Ytterligare information om omgivningsförhållandena kan erhållas från SEW-EURO- DRIVE. Användning i ej stationära tillämpningar där det förekommer mekaniska vibrationsoch stötbelastningar som överstiger vad som tillåts enligt EN Säkerhetsfunktioner Omformare MOVIDRIVE MDX61B...5_ och linjärmotorerna i serie SL2 får inte användas för säkerhetsfunktioner om det inte finns ett överordnat säkerhetssystem. Använd överordnade säkerhetssystem för att säkerställa utrustnings- och personskydd. Kvalificerad personal Linjärmotorer SL2 kan ge upphov till fara för personer och utrustning. Därför får montering, installation, idrifttagning och service endast utföras av utbildad personal som har kännedom om aktuella faror. Personalen måste ha erforderliga kvalifikationer för de aktuella uppgifterna och vara förtrogen med montering, installation, idrifttagning och drift av produkten. Personalen måste noggrant läsa, förstå och följa Montage- och driftsinstruktionen och särskilt säkerhetsanvisningarna. Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 5

6 1 Viktiga anvisningar Ansvar Felaktig hantering liksom varje typ av hantering som inte specifikt beskrivs i denna Montage- och driftsinstruktion påverkar produktens egenskaper negativt. SEW-EURO- DRIVE GmbH & Co frånsäger sig varje ansvar för därav följande skador. Produktnamn och varumärken I denna Montage- och driftsinstruktion nämnda varumärken och produktnamn är varumärken eller registrerade varumärken som tillhör sina respektive ägare. Återvinning Gällande föreskrifter skall följas. Ta hand om kasserat material allt efter beskaffenhet och gällande föreskrifter som t.ex. Elektronikskrot (kretskort). Plast (kapslingar) Plåt Koppar osv. 6 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

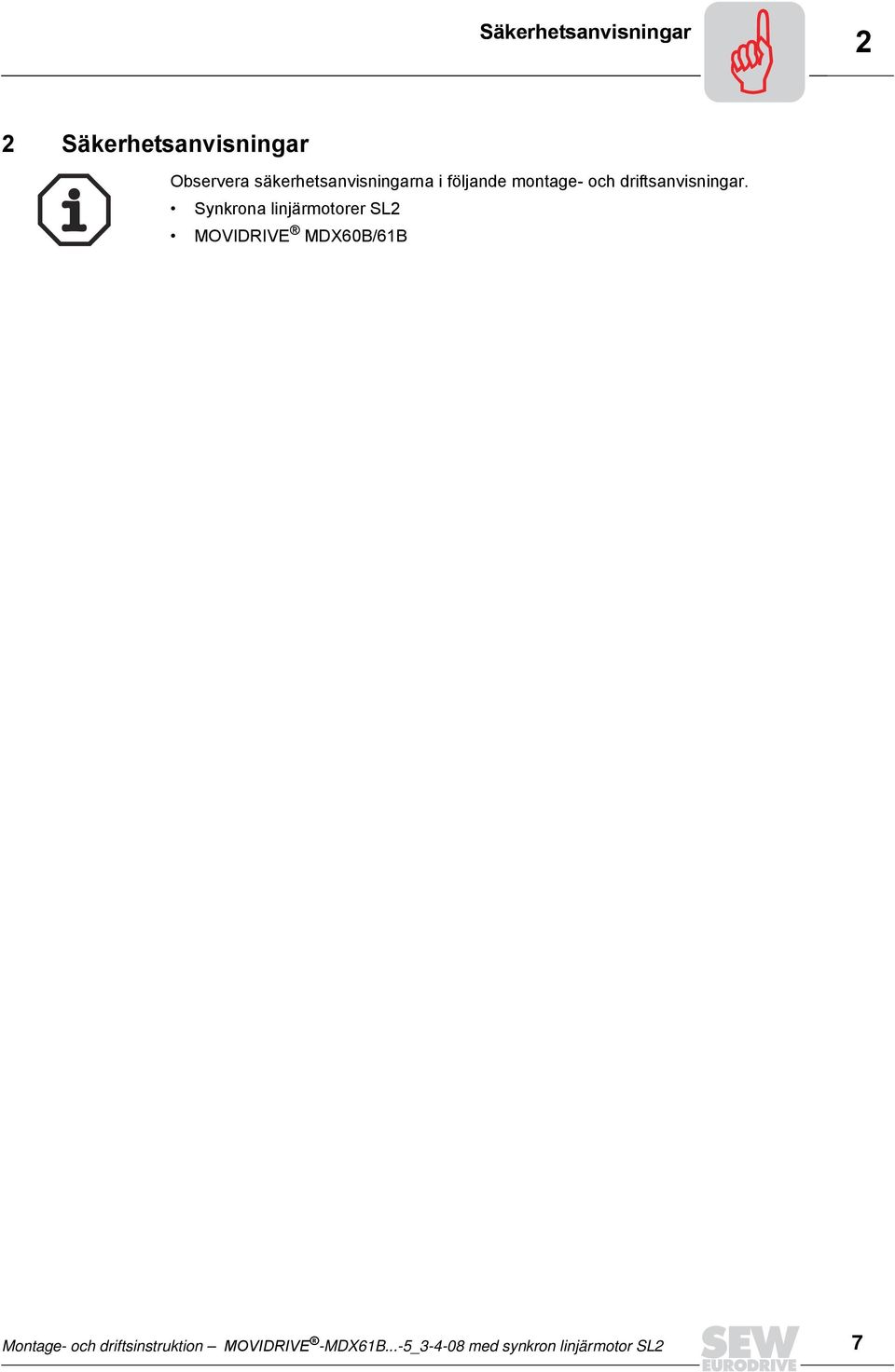

7 Säkerhetsanvisningar 2 2 Säkerhetsanvisningar Observera säkerhetsanvisningarna i följande montage- och driftsanvisningar. Synkrona linjärmotorer SL2 MOVIDRIVE MDX60B/61B Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 7

8 Apparatuppbyggnad 3 Systemöversikt 3 Apparatuppbyggnad 3.1 Systemöversikt 3 x AC V Tillval nätfilter Tillval nätreaktor MOVIDRIVE MDX61B...-5_ Matningskabel Återkopplingskabel Tillval bromsmotstånd Tillval utgångsdrossel SL2-Basic SL2-Advance System SL2-Power System Längdmätsystem AL1H Bild 1: Systemöversikt MOVIDRIVE MDX61B...-5_ med synkrona linjärmotorer SL ASV 8 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

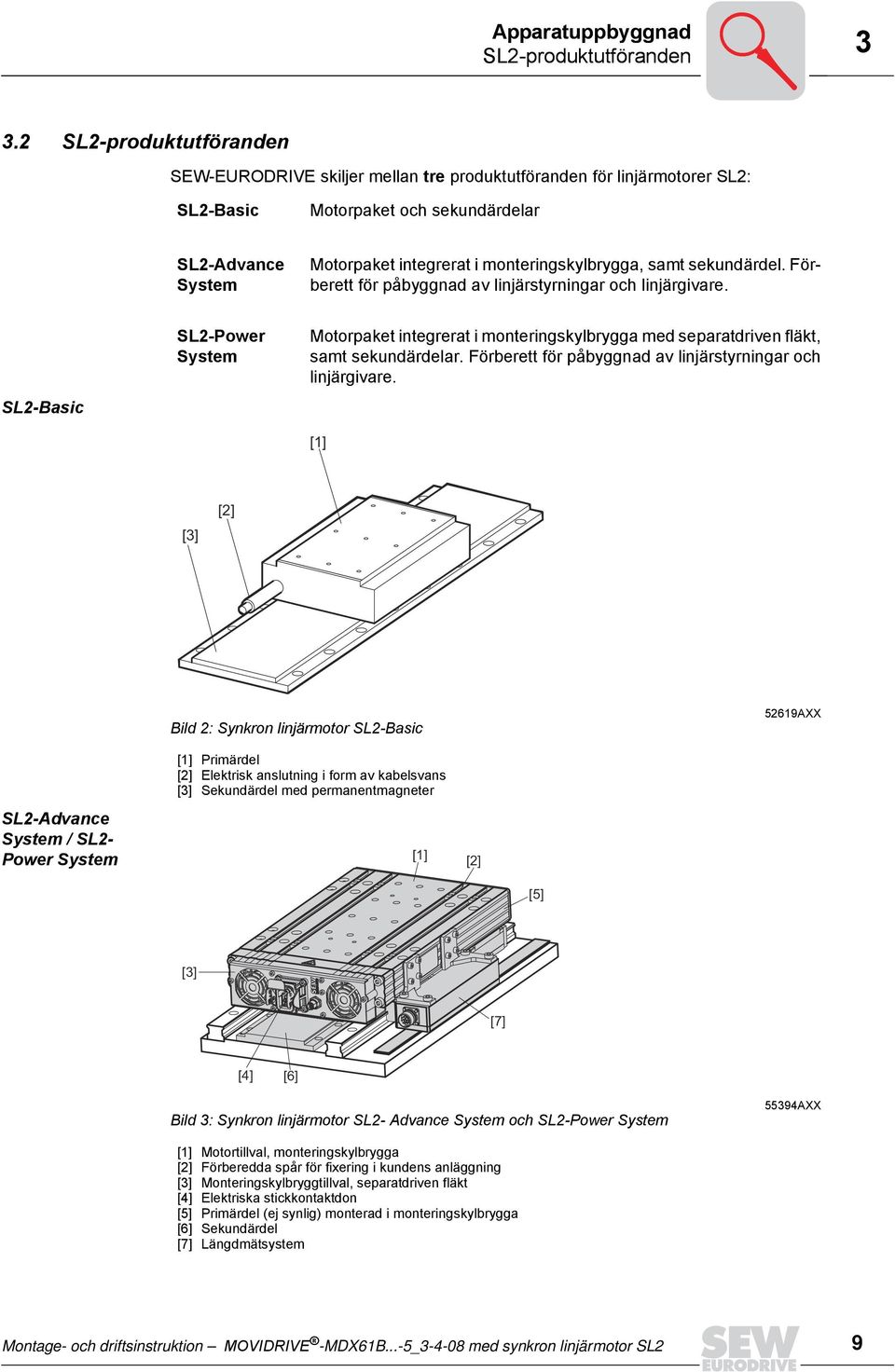

9 Apparatuppbyggnad SL2-produktutföranden SL2-produktutföranden SEW-EURODRIVE skiljer mellan tre produktutföranden för linjärmotorer SL2: SL2-Basic Motorpaket och sekundärdelar SL2-Advance System Motorpaket integrerat i monteringskylbrygga, samt sekundärdel. Förberett för påbyggnad av linjärstyrningar och linjärgivare. SL2-Basic SL2-Power System Motorpaket integrerat i monteringskylbrygga med separatdriven fläkt, samt sekundärdelar. Förberett för påbyggnad av linjärstyrningar och linjärgivare. [1] [3] [2] Bild 2: Synkron linjärmotor SL2-Basic 52619AXX SL2-Advance System / SL2- Power System [1] Primärdel [2] Elektrisk anslutning i form av kabelsvans [3] Sekundärdel med permanentmagneter [1] [2] [5] [3] [7] [4] [6] Bild 3: Synkron linjärmotor SL2- Advance System och SL2-Power System 55394AXX [1] Motortillval, monteringskylbrygga [2] Förberedda spår för fixering i kundens anläggning [3] skylbryggtillval, separatdriven fläkt [4] Elektriska stickkontaktdon [5] Primärdel (ej synlig) monterad i monteringskylbrygga [6] Sekundärdel [7] Längdmätsystem Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 9

10 Apparatuppbyggnad 3 Artikelnummer för MOVIDRIVE MDX61B Artikelnummer för MOVIDRIVE MDX61B Den synkrona linjärmotorn SL2 används tillsammans med omformare MOVIDRIVE MDX61B...-5_ från SEW-EURODRIVE. Typbeteckning MOVIDRIVE MDX61B MDX61 B A Utförande 08 = Synkron linjärmotor SL2 Kvadranter 4 = 4Q (med bromschopper) Anslutningssätt 3 = 3-fas A = EMC-klass A 0 = Ingen radioavstörning Radioavstörning på nätsidan Anslutningsspänning 5 = AC V Rek. motoreffekt 0011 = 1,1 kw Version B Serie 61 = tillval möjliga För anslutning av motorgivare AL1H måste alltid tillvalet HIPERFACE -givarkort typ DEH11B (beställningsnummer ) användas. Ytterligare information finns i systemhandboken MOVIDRIVE MDX60B/61B. Systemprogramvaran stöder den omformarinterna splinesberäkningen för 20 stödpunkter (_GetSys(SS_SPLINE, var)). Därmed kan systemet, internt i frek-vensomformaren, beräkna en formatberoende kamskiva av stödpunkter, utan att en komplett stödpunktstabell behöver överlämnas från det överordnade styrsystemet. Apparaterna MOVIDRIVE MDX61B har samtliga de funktioner som ingår i serie MOVIDRIVE MDX60B/61B...-0T ( Systemhandbok MOVIDRIVE MDX60B/61B). 10 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

11 Apparatuppbyggnad Artikelnummer för MOVIDRIVE MDX61B Tilldelning av artikelnummer MOVIDRIVE MDX61B Artikelnummer MDX61B0005-5A MDX61B0008-5A MDX61B0011-5A MDX61B0014-5A MDX61B0015-5A MDX61B0022-5A MDX61B0030-5A MDX61B0040-5A MDX61B0055-5A MDX61B0075-5A MDX61B0110-5A MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 11

12 P6.. Parametrar 4 P60. Parameterinställningar P600 4 Parametrar 4.1 Parameterinställningar Alla parametrar för standardprodukterna MOVIDRIVE MDX60B/61B finns tillgängliga. Följande rotationsbetingade storheter måste räknas om till linjära: Ramper Varvtal Omräkningen styrs av den anslutna givarens signalperiod. För att förebygga avrundningsfel, ange värdena relativt idrifttagningsytan ( följande bild) AEN 12 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

13 Elektrisk installation Säkerhetsanvisningar 5 5 Elektrisk installation Vid idrifttagningen måste säkerhetsanvisningarna i omformarens montage- och driftsinstruktion ovillkorligen följas! 5.1 Säkerhetsanvisningar EMC-anvisningar Synkrona linjärmotorer SL2 och MOVIDRIVE MDX61B...-5_ från SEW--EURO- DRIVE är komponenter avsedda för inbyggnad i maskiner och anläggningar. Tillverkaren av maskinen eller anläggningen är ansvarig för att uppfylla EMC-direktivet 89/336/EEG. Utförlig information om detta finns i SEW-dokumenten: "Drive Engineering Band 7, Project Planning for Drives" och i "Drive engineering Band 9, EMC in Drive Engineering" Givaranslutning Beakta följande vid anslutning av givare: Om man till tillvalet DEH11B, förutom HIPERFACE -givaren AL1H på X15, ansluter ytterligare en givare till X14 måste den ena givaren få extern spänningsmatning. Observera att 12 V DC-matningen till X14:/X15 får belastas med max 650 ma totalt. Använd endast skärmad kabel med parvis tvinnade ledare. Skärmen skall anslutas till skyddsjordpotential med stor kontaktyta i båda ändarna. Förlägg signalledarna separat från matningskablar och bromskablar (minimiavstånd 200 mm). Temperaturgivarutvärdering Vid drivenhetskombination SL2... med MOVIDRIVE MDX61B...-5_ kan temperaturgivaren anslutas direkt till omformaren och utvärderas. Temperaturgivare krävs för att fullständigt motorskydd skall kunna garanteras. Vid användning av en temperatursensor KTY (KTY ), rådgör alltid med SEW-EURO- DRIVE. Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 13

14 Elektrisk 5 installation Säkerhetsanvisningar Uppbyggnad av återkopplingskabel AL1H för MOVIDRIVE MDX61B [5] [1] [2] [3] [4] Bild 4: Uppbyggnad av återkopplingskabel AL1H 57872AXX [1] [2] [3] [4] [5] Stickkontaktdon: Intercontec ASTA Påtryck: SEW-EURODRIVE Märkskylt Ledningslängd 10 m: Tolerans +200 mm Ledningslängd 10 m: Tolerans +2 % Max ledningslängd i enlighet med tekniska underlag D-Sub-kontakt För anslutning av givarsystem används ett 12-poligt EMC-signalkontaktdon med hylskontakter från Intercontec. Skärmen är EMC-riktigt ansluten i kapslingen. Alla stickkontaktdon har en lamelltätning vid kabelutgången. Leveranstillstånd på omformarsidan På omformarsidan används ett vanligt D-Sub EMC-stickkontaktdon med stiftkontakter. För omformaren används ett passande 15-poligt stickkontaktdon. Hybridkabel På yttermanteln, i motorände och omformarände, finns en märkskylt med artikelnummer och tillverkarens firmabeteckning. Beställningslängd och tolerans har följande samband: Ledningslängd 10 m: Tolerans 200 mm Ledningslängd 10 m: Tolerans +2 % För projektering av maximal kabellängd, observera informationen i omformarens systemhandbok. 14 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

15 Elektrisk installation Säkerhetsanvisningar 5 Kabel för AL1H-givare MOVIDRIVE B Bild 5: Förlängningskabel för AL1H-givare 57871AXX Typ Förläggning Artikelnummer SL2 Släpkedjeförläggningsbar (MOVIDRIVE B) Anslutning av Hiperface -givare AL1H till DEH11B Följande bild visar anslutning av HIPERFACE -givare AL1H (vy mot givarkontaktdonet) till tillval DEH11B (vy mot apparathylsdonet X15). 6 8 AL1H RD 1 BU 5 YE 6 GN 7 VT 2 BK 10 GYPK U S 12 RDBU cos+ cossin+ sin- DATA- DATA+ PK GY max. 100 m DEH11B, X15: AXX Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 15

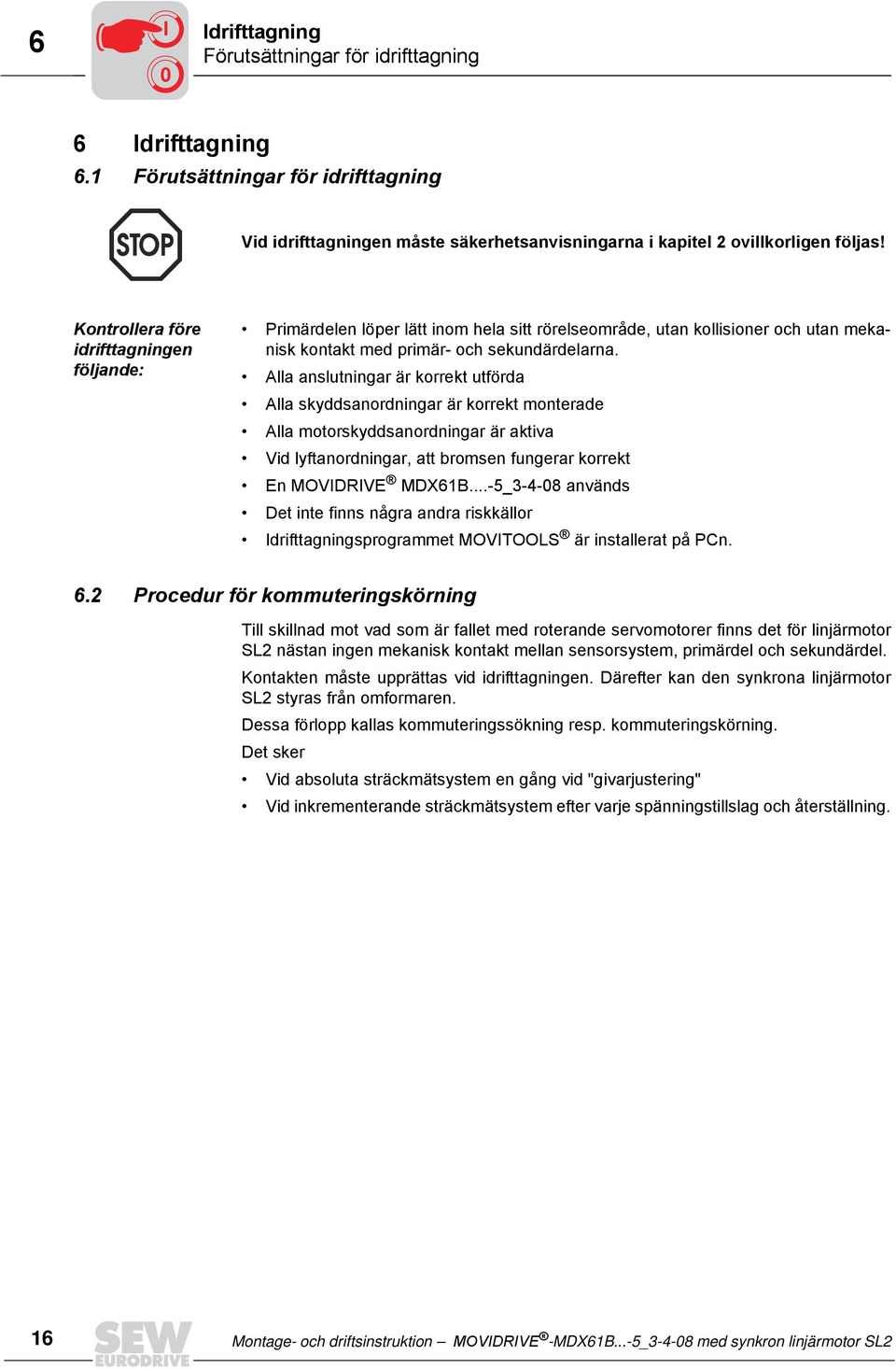

16 I Idrifttagning 6 Förutsättningar för idrifttagning 0 6 Idrifttagning 6.1 Förutsättningar för idrifttagning Vid idrifttagningen måste säkerhetsanvisningarna i kapitel 2 ovillkorligen följas! Kontrollera före idrifttagningen följande: Primärdelen löper lätt inom hela sitt rörelseområde, utan kollisioner och utan mekanisk kontakt med primär- och sekundärdelarna. Alla anslutningar är korrekt utförda Alla skyddsanordningar är korrekt monterade Alla motorskyddsanordningar är aktiva Vid lyftanordningar, att bromsen fungerar korrekt En MOVIDRIVE MDX61B...-5_ används Det inte finns några andra riskkällor Idrifttagningsprogrammet MOVITOOLS är installerat på PCn. 6.2 Procedur för kommuteringskörning Till skillnad mot vad som är fallet med roterande servomotorer finns det för linjärmotor SL2 nästan ingen mekanisk kontakt mellan sensorsystem, primärdel och sekundärdel. Kontakten måste upprättas vid idrifttagningen. Därefter kan den synkrona linjärmotor SL2 styras från omformaren. Dessa förlopp kallas kommuteringssökning resp. kommuteringskörning. Det sker Vid absoluta sträckmätsystem en gång vid "givarjustering" Vid inkrementerande sträckmätsystem efter varje spänningstillslag och återställning. 16 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

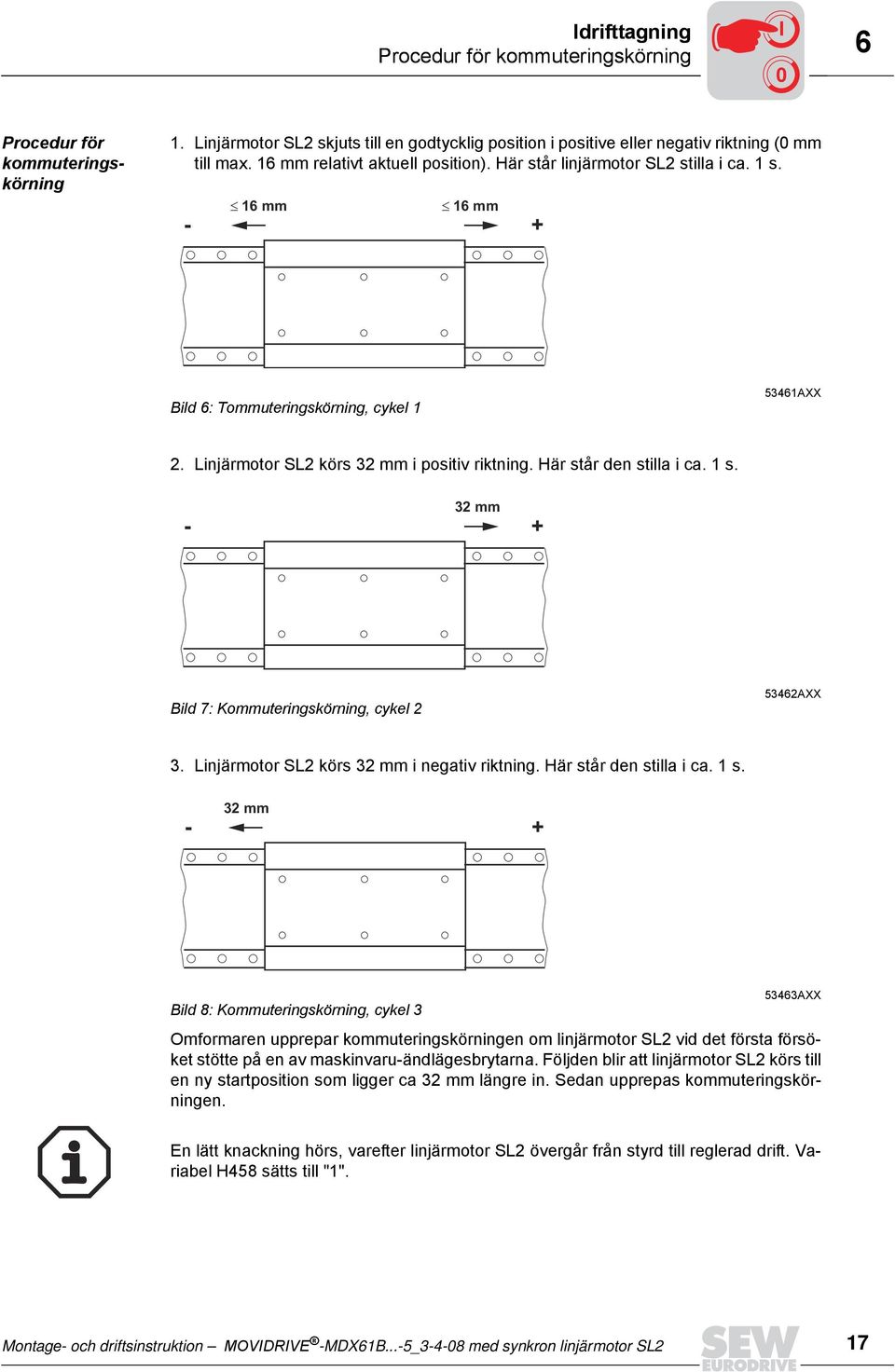

17 Idrifttagning Procedur för kommuteringskörning I 0 6 Procedur för kommuteringskörning 1. Linjärmotor SL2 skjuts till en godtycklig position i positive eller negativ riktning (0 mm till max. 16 mm relativt aktuell position). Här står linjärmotor SL2 stilla i ca. 1 s. 16 mm 16 mm - + Bild 6: Tommuteringskörning, cykel AXX 2. Linjärmotor SL2 körs 32 mm i positiv riktning. Här står den stilla i ca. 1 s. 32 mm - + Bild 7: Kommuteringskörning, cykel AXX 3. Linjärmotor SL2 körs 32 mm i negativ riktning. Här står den stilla i ca. 1 s. 32 mm - + Bild 8: Kommuteringskörning, cykel AXX Omformaren upprepar kommuteringskörningen om linjärmotor SL2 vid det första försöket stötte på en av maskinvaru-ändlägesbrytarna. Följden blir att linjärmotor SL2 körs till en ny startposition som ligger ca 32 mm längre in. Sedan upprepas kommuteringskörningen. En lätt knackning hörs, varefter linjärmotor SL2 övergår från styrd till reglerad drift. Variabel H458 sätts till "1". Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 17

18 I 6 Idrifttagning Idrifttagningsförlopp Idrifttagningsförlopp Idrifttagningsförloppet delas in enligt följande: Idrifttagning av linjärmotor Idrifttagning av V/X-regulator Test av givarutvärdering Test av maskinvaru-ändlägesbrytarna Aktivera drivenhetsbegränsningar för den första idrifttagningen Kommuteringskörnng (med absolutvärdes- eller inkrementalgivare) Axeloptimering Idrifttagning av linjärmotor Säkerställ att omformaren befinner sig i tillståndet reglerspärr eller 24 V-drift. Anropa i MOVITOOLS menyalternativet [Start up] / [Linear motor] i Shell ( följande bild) AEN Markera alternativet "Motor and encoder commissioning + V/X controller commissioning." Klicka på "Next". 18 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

19 Idrifttagning Idrifttagningsförlopp I 0 6 I det fönster som öppnas, ange data för ansluten linjärmotor och för givarsystemet AEN När alla data är inmatade, klicka på "Next". Fönstret "Conversion factors" öppnas ( följande bild) AEN Omräkningsfaktorerna linjär roterande visas. Klicka på "Next". För att överföra data till omformaren, klicka på "Download" i det fönster som öppnas. Därmed inleds automatiskt idrifttagning av V/X-regulatorn ( följande bild). Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 19

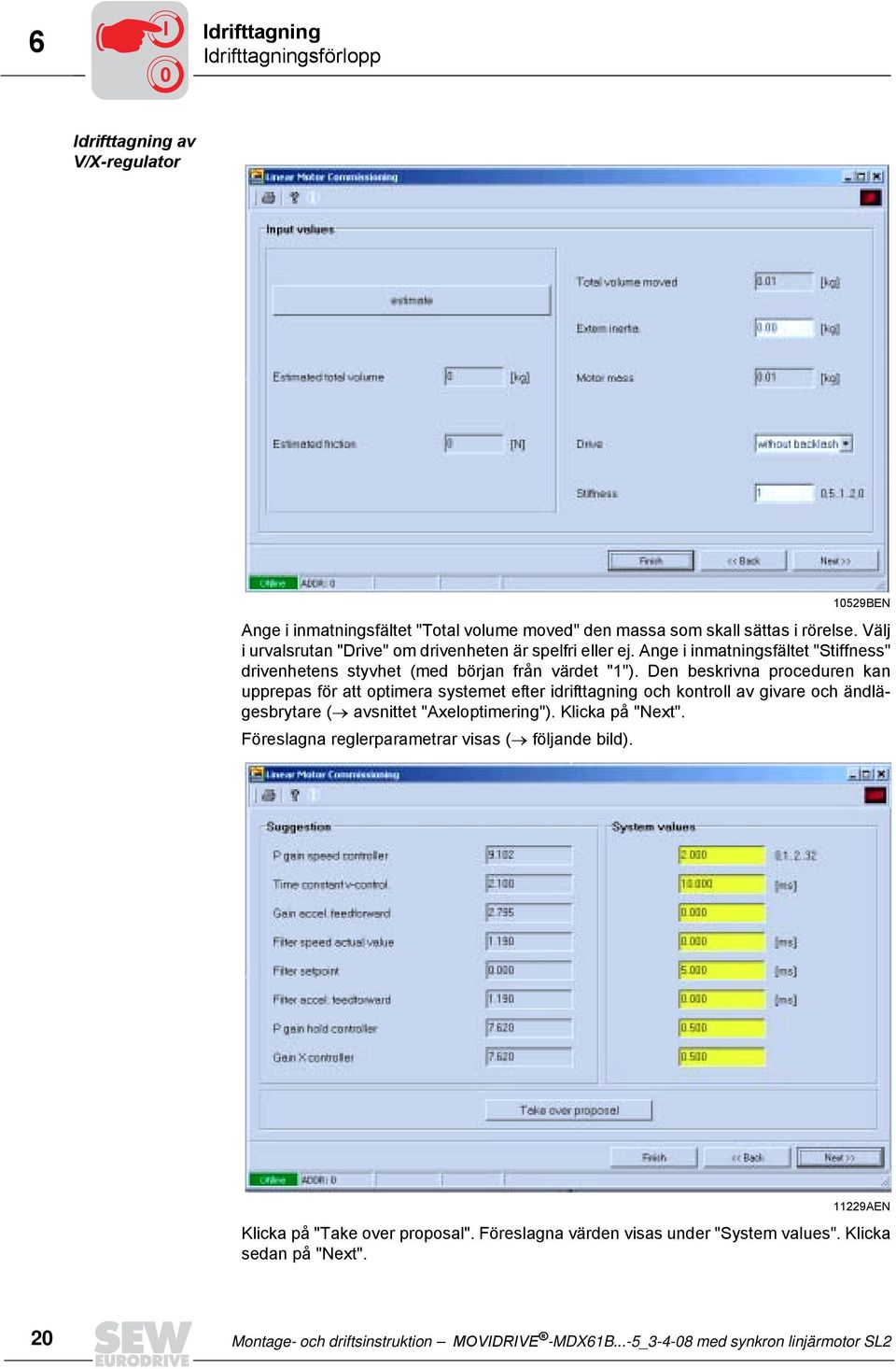

20 I 6 Idrifttagning Idrifttagningsförlopp 0 Idrifttagning av V/X-regulator 10529BEN Ange i inmatningsfältet "Total volume moved" den massa som skall sättas i rörelse. Välj i urvalsrutan "Drive" om drivenheten är spelfri eller ej. Ange i inmatningsfältet "Stiffness" drivenhetens styvhet (med början från värdet "1"). Den beskrivna proceduren kan upprepas för att optimera systemet efter idrifttagning och kontroll av givare och ändlägesbrytare ( avsnittet "Axeloptimering"). Klicka på "Next". Föreslagna reglerparametrar visas ( följande bild) AEN Klicka på "Take over proposal". Föreslagna värden visas under "System values". Klicka sedan på "Next". 20 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

21 Idrifttagning Idrifttagningsförlopp I 0 6 Föreslagna processvärden (vänster) och systemvärden (linjära värden och omräknade till roterande storheter) visas ( följande bild) AEN För att acceptera föreslagna värden, klicka på "Take over proposal". Alternativt, redigera först de föreslagna värdena. Klicka sedan på "Next" AEN För att avsluta idrifttagningen och ladda ner värdena till omformaren, klicka på "Download". Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 21

22 I 6 Idrifttagning Idrifttagningsförlopp 0 Testa givarutvärdering Skjut primärdelen för hand i en riktning och observera via MOVITOOLS parametern P003 Ärposition. Avläs den positiva rörelseriktningen. Skjut sedan linjärmotor SL2 en gång längs hela sträckan, för att säkerställa att givaren fungerar korrekt inom alla områden. Test av maskinvaru-ändlägesbrytarna Ställ in parametrarna för maskinvaru-ändlägesbrytarna ( följande bild) och kontrollera deras funktion genom att skjuta primärdelen för hand mot maskinvaru-ändlägesbrytarna AEN Aktivera drivenhetsbegränsningar för den första idrifttagningen Vid den initiala idrifttagningen, begränsa maximal hastighet via parameter P302 Max varvtal 1 och maximal kraft via parameter P304 Vridmomentgräns, så att motorn inte kan utveckla sin maximala kraft och hastighet i händelse av okontrollerade axelrörelser. Begränsa inte maximal kraft via parameter P303 Strömgräns 1 och inte maximal hastighet i den första dialogen för idrifttagning av linjärmotor. Dessa ändringar påverkar de interna systemstorheterna. 22 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

23 Idrifttagning Idrifttagningsförlopp I 0 6 Kommuteringskörning Följ nedanstående anslutningsanvisningar: Lägg alltid signalen "Frigivning" på en digital ingång. Låt det aldrig ligga en frigivningssignal på omformaren under kommuteringskörning. Säkerställ att motorn kan köra en poldelning åt höger. Motor med Hiperface -givare Om motorn är utrustad med en HIPERFACE -givare måste motorns relativa läge i förhållande till givaren bestämmas. Välj för detta ändamål alternativet "Encoder adjustment" vid idrifttagning av linjärmotorn ( följande bild). Klicka på "Next". Fönstret "Encoder adjustment" öppnas ( följande bild) AEN Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 23

24 I 6 Idrifttagning Idrifttagningsförlopp 0 Klicka på "Start" AEN 11235AEN Deaktivera reglerspärr (DI00=1). Givarjusteringen inleds. Efter avslutad givarjustering öppnas följande fönster. 24 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

25 Idrifttagning Idrifttagningsförlopp I AEN Inmätningsförloppet är avslutat och givaren är justerad. Efter korrekt utförd kommuteringskörning sätter omformaren automatiskt IPOS plus -variabel H458 till "1". Detta värde skall man senare utvärdera i IPOS plus -programmet och i PLC-systemet, för att tillåta frigivning av omformaren. Motor med inkrementalgivare Följ nedanstående anslutningsanvisningar: Säkerställ att motorn vid varje nätspänningstillslag eller återställning av omformaren kan röra sig en poldelning åt höger. Drivenheten får friges först när IPOS plus -variabel H458 har antagit värdet "1". Om motorn är utrustad med en inkrementalgivare måste man vid varje nätspänningstillslag på nytt fastställa givarens relativa läge i förhållade till motorn. Kommuteringskörningen inleds automatiskt genom att plinten "/reglerspärr" sätts till "1". Efter korrekt utförd kommuteringskörning sätter omformaren automatiskt variabel H458 till "1". Detta värde utvärderas senare i IPOS plus -programmet och i PLC-systemet, för att tillåta frigivning av omformaren. Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 25

26 I 6 Idrifttagning Idrifttagningsförlopp 0 Axeloptimering Skriv ett litet IPOS plus -program, som låter linjärmotor SL2 röra sig cykliskt mellan två positioner. Starta IPOS plus -programmet och välj i idrifttagningsfönstret för linjärmotorer alternativet "Only V/X controller commissioning". Om linjärmotorn rör sig på korrekt sätt, ställ in gränserna för ström och kraft till sina ursprungliga värden och optimera drivenhetens reglerkrets via inmatningsrutan "Stiffness" och knappen "Estimate", på samma sätt som vid roterande servomotorer ( avsnittet "Idrifttagning av V/X-regulator") BEN Bild 9: Dialog för axeloptimering med knappen "Estimate" och inmatningsfältet "Stiffness" Ytterligare inställningar Om menyalternativet "Encoder adjustment" inte har utförts fungerar absolutgivaren som en inkrementalgivare och linjärmotor SL2 utför en kommuteringskörning varje gång reglerspärren tas bort. Om det för en linjär axel skulle behövas en annan givarräkneriktning, aktivera invertering av rotationsriktning med parameter P350. Vid stillastående och frigiven motor, ta loss temperaturgivarledningen från servoomformaren och kontrollera att temperaturövervakning aktiveras (fel 31; Temperaturvakt). Om drivenheten har en extern broms är det lämpligt att låta den styras direkt. Ställ in bromsstyrningen med parametrarna P730 - P Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

27 Idrifttagning Beräkning av körparametrar I Beräkning av körparametrar Omformaren och den integrerade sekvensstyrningen IPOS plus arbetar internt med roterande storheter. Under idrifttagning genererar programmet omräkningsfaktorer mellan linjära och roterande storheter AEN Bild 10: Omräkningsfaktorer för SL2-100M-030 med HIPERFACE -givare som visas vid slutet av idrifttagningen av linjärmotorn Exempel: En synkron linjärmotor SL2-100M-030 med HIPERFACE -givare skall köras med följande data: v = 1 m/s s = 1000 mm a = 5 m/s 2 Med ovan angivna omräkningsfaktorer skall följande rotationsdata visas i IPOS plus eller via fältbussen: Varvtal = Hastighet / 0,0007 = /min Sträcka = (64 / 625) 1000 = inkrement Ramp = 2,000 / 5 = 0,4 s. Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 27

28 I Idrifttagning 6 Beräkning av körparametrar AEN Bild 11: Dialog i samband med idrifttagning av en linjärmotor, med intern omräkning av linjära storheter till roterande Data i bild 10 är avrundade. De exakta roterande storheterna för IPOS plus kan beräknas utgående från de linjära storheterna med den sista dialogen i "V/X controller startup". I bild 11 har t.ex. ett börvarvtal för IPOS plus på 1500 r/min beräknats, efter inmatning av positioneringshastigheten 1 m/s. 28 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

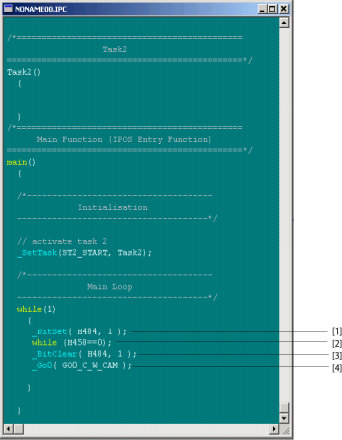

29 Idrifttagning Beräkning av körparametrar I 0 6 Exempel på ett IPOS plus -program vid inkrementellt mätsystem [1] Frigivning återställs [2] Vänta tills kommuteringssökningen är avslutad [3] Frigivning sätts [4] Fortsätt programmet på vanligt sätt 11237AEN Viktiga anvisningar Vid absoluta mätsystem måste säkerställas att drivenheten, under idrifttagning, obehindrat kan röra sig en poldelning åt höger. Vid inkrementella mätsystem måste vid varje inkoppling säkerställas att drivenheten obehindrat kan röra sig en poldelning åt höger. Kommuteringssökningen startar automatiskt vid "/REGLERSPÄRR=1". Därefter sätts H458 till "1" och IPOS plus -programmet exekveras. Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 29

30 Drift och 7 underhåll Driftstörningar 7 Drift och underhåll 7.1 Driftstörningar Driftstörningar i omformare MOVIDRIVE MDX61B...-5_ meddelas via en 7-segmentsdisplay och en felkod. Vid felsökning och åtgärdande, använd Montage- och driftsinstruktion MOVIDRIVE MDX60B/61B. Nedan följer kompletterande anvisningar för felsökning som gäller specifikt för synkrona linjärmotorer SL2. Om kabeldragningen inte har utförts EMC-riktigt kan det uppträda störningar som är svåra att lokalisera. Sådana störningar vidarebefordras lätt till omformaren via temperaturgivarledningarna som löper i motorkabeln. För att utesluta denna typ av fel rekommenderar vi att temperaturgivaren tillfälligt kopplas bort under kommuteringskörningen (ställ P835 på "Ingen reaktion"). Motorövervakning är deaktiverad (P835 är satt till "Ingen reaktion"): Säkerställ att det inte uppstår någon termisk överbelastning av linjärmotor SL2! Annars förstörs linjärmotor SL2. Efter avslutad felsökning, återställ alltid temperaturövervakningen och sätt parameter P835 till NÖDST. / STÖRNING". 30 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

31 Drift och underhåll Störningar under kommuteringssökning Störningar under kommuteringssökning Störning Möjlig orsak Åtgärd Givarfel (14), när linjärmotor SL2 förskjuts manuellt Linjärmotor SL2 startar inte när REGLERSPÄRR tas bort n-övervakning/ släpfel under kommuteringskörning Givarfel efter kommuteringskörning i positiv riktning (2:a rörelsen) Givarfel efter kommuteringskörning i positiv riktning (3:e rörelsen) Linjärmotor SL2 går för fort Givare ej korrekt monterad Givare felaktigt ansluten Motorledning bruten Bromsfunktion P730 = TILL Endast vid HIPERFACE -givare: Omformaren meddelar att givaren redan är justerad (H458=1) Omformaren är inte i tillståndet "INGEN FRIGIVNING" eftersom inte bara REG- LERSPÄRR utan även Frigivning är satt, eller t.ex. om ingen plint är programmerad för "FRIGIVNING". EMC-problem Givarens räkneriktning överensstämmer inte med fasföljden U,V,W hos motorn. Givarsystemets upplösning felaktig / givare defekt Strömgränsen för mycket reducerad Vägsträckorna är inte identiska eftersom axeln är mekaniskt trög. Vägsträckorna är inte identiska eftersom givaren är defekt. Strömgränsen för mycket reducerad EMC-problem Defekt punkt på mätband Kontrollera monteringen med hjälp av givartillverkarens uppgifter: 1. Luftspalt givare - mätband. 2. Uppriktning givare - mätband. 3. Vid HIPERFACE -givare: Kontrollera monteringsriktningen, så att kabelutgången är vänd i riktning mot lägre absolutvärden (riktning mot "punkten" på mätbandet om sådant finns) Kontrollera stifttilldelningen. För detta ändamål, ta tillfälligt HIPERFACE -givaren i drift som sin-/cos-givare. Kontrollera linjärmotoranslutningen P730 måste för kommuteringssökningen sättas = "FRÅN". För att utföra en kommuteringskörning, ange "Encoder adjustment" i idrifttagningsdialogen. Omformaren återställer biten automatiskt. Koppla en digital ingång för FRIGIVNING direkt till apparaten, via IPOS plus -kontrollord eller via fältbuss, t.ex. P603 = FRI- GIVNING/STOPP. Se systemhandbok MOVIDRIVE MDX60B / 61B och Drive engineering, band 9. Kontrollera att skärmningen är korrekt, kontrollera potentialutjämningen och observera anvisningarna i början av detta kapitel. Kontrollera om givaren räknar positivt i den riktning som primärdelen rör sig. Låt annars ledarna U och W i motorkabeln byta plats. Skjut linjärmotor SL2 en definierad sträcka och kontrollera med den av MOVITOOLS angivna omräkningsfaktorn om visat antal inkrement överensstämmer med beräknat värde. Anpassa vid behov givarupplösning i linjärmotor-idrifttagningen och kontrollera avståndet mellan läshuvud och mätband. Återställ P303 till det värde som ställdes in i samband med idrifttagning av linjärmotorn. Använd parameter P304 för kraftbegränsning. Kontrollera att drivenheten löper lätt i hela avsnittet och inte påverkas av externa krafter (processkrafter, tyngdkrafter). Skjut linjärmotor SL2 en definierad sträcka och kontrollera med den av MOVITOOLS angivna omräkningsfaktorn om visat antal inkrement överensstämmer med beräknat värde. Anpassa vid behov givarupplösning i linjärmotor-idrifttagningen och kontrollera avståndet mellan läshuvud och mätband. Återställ P303 till det värde som ställdes in i samband med idrifttagning av linjärmotorn. Använd parameter P304 för kraftbegränsning. Se systemhandbok MOVIDRIVE MDX60B / 61B och Drive engineering, band 9. Kontrollera att skärmningen är korrekt, kontrollera potentialutjämningen och observera anvisningarna i början av detta kapitel. Skjut linjärmotor SL2 en definierad sträcka och kontrollera med den av MOVITOOLS angivna omräkningsfaktorn om visat antal inkrement överensstämmer med beräknat värde. Upprepa åtgärden på olika platser längs rörelsesträckan och kontrollera avståndet mellan läshuvud och mätband. Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 31

32 Drift och underhåll 7 Störningar under drift 7.3 Störningar under drift Störning Möjlig orsak Åtgärd Linjärmotor SL2 startar inte. Linjärmotor SL2 brummar eller arbetar ojämnt. Linjärmotor SL2 blir för varm. HIPERFACE -givarfel. Motorledning bruten. Bromsen lyfts inte. Störning på givarledning Regulatorparametrarna felaktigt inställda. Givare inte tillräckligt styvt fixerad i primärdelen. Max driftstemperatur för givaren överskriden. Överlast Otillräcklig kylning Luftspalten för stor, vilket medför effektförlust vid oförändrad ström (se nedstämplingstabell i katalogen "Synkrona linjärmotorer SL2") För hög omgivningstemperatur Störningar i givarledning. Givare ej korrekt monterad Kontrollera motoranslutningen. Kontrollera bromsstyrenheten. Kontrollera luftmatningen vid pneumatisk broms. Se systemhandbok MOVIDRIVE MDX60B / 61B och Drive engineering, band 9. Kontrollera att skärmningen är korrekt, kontrollera potentialutjämningen och observera anvisningarna i början av detta kapitel. Genomför idrifttagningsprogrammet för reglerkretsen ännu en gång. Kontrollera att givaren är mekaniskt styvt fixerad i primärdelen. Välj arbetscykeln på sådant sätt att utströmmens effektivvärde kommer att understiga motorns märkström. Förbättra värmeavledningen från primärdelen Isolera givaren termiskt (montering med mellanlägg av plast). Välj ett givarsystem med högre tillåten driftstemperatur Välj arbetscykeln på sådant sätt att utströmmens effektivvärde kommer att understiga motorns märkström. Förbättra kylningen. Installera en fläkt vid behov. Justera luftspalten. Välj arbetscykeln på sådant sätt att utströmmens effektivvärde kommer att understiga märkströmmen hos linjärmotor SL2. Om detta problem inte uppträder när motorn förskjuts för hand är orsaken ofta störningar på givarledningen eller temperaturgivarledningen. För åtgärd, konsultera Systemhandbok MOVIDRIVE MDX60B / 61B samt Drive engineering, band 9. Kontrollera att skärmningen är korrekt, kontrollera potentialutjämningen och observera anvisningarna i början av detta kapitel. Kontrollera monteringen med hjälp av givartillverkarens uppgifter: 1. Luftspalt givare - mätband. 2. Uppriktning givare - mätband 3. Vid HIPERFACE -givare: Kontrollera monteringsriktningen, så att kabelutgången är vänd i riktning mot lägre absolutvärden (riktning mot "punkten" på mätbandet om sådant finns). Kontrollera styvheten i givarmonteringen. Av tillverkaren angivna toleranser måste respekteras även vid kraftig acceleration. 32 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2

33 Index Index A Aktivera drivenhetsbegränsningar för den första idrifttagningen...22 Apparatuppbyggnad...8 Axeloptimering...26 B Beräkning av körparametrar...27 D Drift och underhåll driftstörningar...30, 32 störningar under kommuteringssökning...31 Driftmiljö...5 Driftstörningar...30, 32 E Elektrisk installation beställningsnummer, kabel för givare AL1H.15 kopplingsschema för Hiperface-givare AL1H till DEH11B...15 säkerhetsanvisningar...13 EMC-anvisningar...13 givaranslutning...13 temperaturgivarutvärdering...13 uppbyggnad av återkopplingskabel AL1H...14 Exempel på ett IPOSplus -program vid inkrementellt mätsystem...29 I Idrifttagning aktivera drivenhetsbegränsningar för den första idrifttagningen...22 axeloptimering...26 beräkning av körparametrar...27 exempel på ett IPOSplus -program vid inkrementellt mätsystem...29 förutsättningar...16 idrifttagning av linjärmotor...18 idrifttagning av V/X-regulator...20 kommuteringskörning vid motor med Hiperface-givare...23 kommuteringskörning vid motor med inkrementalgivare...25 procedur för kommuteringskörning...16 test av maskinvaru-ändlägesbrytarna...22 testa givarutvärdering...22 Idrifttagning av linjärmotor...18 Idrifttagning av V/X-regulator...20 K Kommuteringskörning vid motor med Hiperface-givare...23 Kommuteringskörning vid motor med inkrementalgivare...25 Kopplingsschema för Hiperface-givare AL1H till DEH11B M MOVIDRIVE MDX61B...-08, artikelnummer P Parameterinställningar Procedur för kommuteringskörning S SL2-Advance... 9 SL2-Basic... 9 SL2-Power System... 9 SL2-produktutföranden... 9 Störningar under kommuteringssökning Systemöversikt... 8 Säkerhetsanvisningar... 4, 7 Säkerhetsfunktion... 5 T Temperaturgivarutvärderingsenhet Test av maskinvaru-ändlägesbrytarna Testa givarutvärdering Tilldelning av artikelnummer MOVIDRIVE MDX61B Typbeteckning MOVIDRIVE MDX61B V Varningsanvisningar... 4 Å Återvinning... 6 Montage- och driftsinstruktion MOVIDRIVE -MDX61B...-5_ med synkron linjärmotor SL2 33
