1 Bruksanvisning i orginal Instruktionsbok ALPRO ver 6.60/Aktivitetsmätarsystem från DeLaval

2

3 Innehållsförteckning ALPRO aktivitetsmätare med RF-interface ALPRO ver 6.60/Aktivitetsmätarsystem... 3 Allmän beskrivning... 5 Introduktion... 5 Hög aktivitet kan vara tecken på brunst hos kor... 6 Aktivitetslistan... 6 Funktion Aktivitetsmätarsystemet Aktivitetsmätarens arbetssätt Starttid aktivitet Statistisk beräkning Ändra gränsvärden Uppstartning Starta atkivitetsmätarsystemet Ställa in antennadresser :1:6:1 ANTENN ALLMÄNT Starta aktivitetsmätare Så här ställer du in OBS-flaggor (påminnelsekoder) för en aktivitet :1:6:6:1 HÖG AKTIVITET :1:6:6:2 INGEN SÄNDNING :1:6:6:3 RELATIV AKTIVITET Kontrollera starten Handhavande Arbeta med aktivitetsmätarsystemet Upptäcka brunstiga kor bland högaktiva kor Så här använder du OBS-flaggor för att detektera kor med hög eller låg aktivitet under mjölkning Observera och vidta åtgärder vid aktivitetslarm Underhålla mätarnumren Hålla systemet uppdaterat Uppdatera kokalendern... 32

4 Anpassa systemet Öka eller minska antalet kor i aktivitetslistan Göra systemet mer uppmärksamt dagarna före och efter förväntad brunst Undvika oönskade larm Ställa in aktivitetsmätarna i rätt läge Aktivitetsmottagare Produktbeskrivning Artikelnummer Beskrivning Allmänt Funktioner Tekniska specifikationer Aktivitetsmätare Produktbeskrivning Artikelnummer Beskrivning Allmänt Tekniska specifikationer Intern elektronik Elektriska specifikationer Radio ALPRO ver 6.60/Aktivitetsmätarsystem Programbeskrivning Utdrag ur ALPRO, Programbeskrivning :2 AKTIVITET :2:3 INSTÄLLNING :2:4 AKTIVITETSLARM :2:5 ÄNDRA MÄTARE :3:3 RELATIV MÄNGD :4 AKTIVITET :1:7:6 AKTIVITETSLISTA... 50

5 6:1:6 AKTIVITET :1:6:1 ALLMÄNT :1:6:2 STATUS MÄTARE :1:6:3 SENASTE SÄNDNING :1:6:4 FILTERINSTÄLLNING :1:6:4:1 KÄNSLIGHET :1:6:4:2 NOGGRANNHET :1:6:4:3 KOKALENDER STATUS :1:6:4:4 FÖRVÄNTAD BRUNST :1:6:4:5 GRUPPDATA :1:6:5 TIDSDIAGNOS Så här ställer du in OBS-flaggor (påminnelsekoder) för en aktivitet :1:6:6 LARM (MPC) :1:6:6:1 HÖG AKTIVITET :1:6:6:2 INGEN SÄNDNING :1:6:6:3 RELATIV AKTIVITET... 56

6

7 EG-försäkran om överensstämmelse Produktens namn: ALPRO activity meter with RF interface Rapport nr Produkten uppfyller kraven i följande direktiv: Direktivet om radio- och teleterminalutrustning - 99/5/EEC Harmoniserade standarder som har använts: EN (V2.3.1) EN (V1.8.1) EN (V1.4.1) Andra tekniska standarder och specifikationer som använts: Datum: Underskrift: Namn: Position: Avdelning: Andrew Turner Vice President BA Capital Goods Kontakt: Cecilia Bågenvik P.O. Box 39 SE TUMBA Sweden Tillverkarens namn och adress: DeLaval International AB P.O. Box 39 SE TUMBA Sweden DeLaval , Version 1 1 (1)

8 ALPRO aktivitetsmätare med RF-interface 2(60)

9 ALPRO ver 6.60/Aktivitetsmätarsystem 3(60)

10 4(60)

11 Allmän beskrivning ALPRO ver 6.60/Aktivitetsmätarsystem Allmän beskrivning Introduktion Aktivitetsmätaren är en del av ALPRO-systemet. ALPRO är ett integrerat, datoriserat driftledningssystem för utfodring och mjölkmängdsregistrering av djur i lösdrift. Även avelskontroll är enkelt, eftersom systemet har en kokalender. Systemet är uppbyggt av moduler och så även instruktionsböckerna. ALPRO ver 6.60: Instruktionsböcker Allmänt Programbeskrivning Mjölkning Utfodring Tandem Karusell Midiline Kalvutfodringsautomat Fodervagnar Identifiering Sortering Utfodring i mjölkningsstallet Aktivitetsmätarsystem De två första böckerna behandlar information som är gemensam för hela systemet. ALPRO/Allmänt innehåller följande kapitel: Säkerhetsföreskrifter, Allmän beskrivning, Starta och Rutiner. ALPRO/Programbeskrivning presenterar en programöversikt och beskriver alla displayer i adressnummerordning. Del 1:3 Kokalender är särskilt viktigt när det gäller användning av aktivitetsmätarsystemet, eftersom det beskriver hur kokalendern och kokalenderstatus hanteras och uppdateras. En kokalender som är i bra ordning är mycket viktig när det gäller övervakning av fertiliteten. De övriga böckerna behandlar information 5(60)

12 Allmän beskrivning som är specifik för varje enskild modul. I instruktionsboken "Aktivitetsmätarsystem" refereras till böckerna "Allmänt" och "Programbeskrivning". ALPRO Windows är ett pc-program för ALPRO och dess applikationer. De flesta funktionerna presenteras tydligare på en datorskärm än på processordisplayen, och du kan också konstruera rapporter som tar hänsyn till flera faktorer samtidigt. OBS! Aktivitetsmätaren. Hög aktivitet kan vara tecken på brunst hos kor En del kor är lugna, andra är livliga. Varje ko har sitt eget rörelsemönster och det avviker inte mycket från en dag till en annan. I lösdriftsstall inbegriper rörelsemönstret att gå till mjölkningsstallet och till utfodringsområdet och även mycket idisslande och vilande. Under tiden före brunst och under brunst förändras emellertid rörelsemönstret. De flesta kor blir mer rastlösa och rör sig mer än vanligt när de närmar sig brunst och även under brunsten. En del kor är väldigt rastlösa. Ibland låter de andra kor bestiga dem eller också bestiger de andra kor. Andra kor är bara något aktivare än vanligt. Den ökade aktiviteten är ofta tydligare nattetid. Aktivitetsmätaren gör observationer 24 timmar om dygnet. Den hjälper dig att upptäcka brunstiga kor utifrån det faktum att korna är aktivare än vanligt under tiden före brunst och under brunstperioden. Aktivitetslistan Aktivitetslistan visar alla kor med ökad aktivitet. Många, men inte alla, visar sig vara nära brunst. Resten visar hög aktivitet av andra orsaker. Dräktiga kor är ofta aktiva och brunstiga kor kan påverka andra kor att bli aktivare. Olika händelser i ladugården kan också påverka vissa kor. Ökad aktivitet är en god indikator på trolig brunst. Men ta även hänsyn till följande 6(60)

13 Allmän beskrivning frågor: Är kon är dräktig? Finns det andra orsaker till ökad aktivitet? Stämmer det med tiden från senast observerade brunst? Är aktuell mjölkmängd lägre just nu? Har foderkonsumtionen minskat? Om svaren indikerar förestående brunst är det dags att undersöka kon, för att ta reda på om hon är brunstig. Det är fortfarande mycket viktigt att kontrollera brunstsymtomen! Före brunst Brunst Efter brunst Röd och svullen vulva Röd och svullen vulva Vulvans svullnad och rodnad går ner Tunt slem, ej klart Tjockt slem, klart Blödning Bestiger andra kor, men Står still när hon blir bestigen av Står inte still när hon blir bestigen står inte still när hon blir bestigen av andra kor andra kor Ökande aktivitet Hög aktivitet i början, sedan minskande aktivitet Normal aktivitet 7(60)

14 Allmän beskrivning Daglig aktivitet - och hög aktivitet Antal rörelser Hög aktivitet aktiv i vila Figuren visar en kos dagliga aktivitet under tio dagar. Kon växlar mellan aktivitet och vila på liknande sätt dag efter dag. Men på 20/10 ändras rörelsemönstret. Kon vilar inte som vanligt, hon är aktiv i 18 timmar. Denna brist på vilotimmar är typiskt för perioderna med hög aktivitet. När kon undersöktes den dagen befanns hon vara brunstig och hon inseminerades sedan med framgång. (Bilden är hämtad från ALPRO Windows.) 8(60)

15 Allmän beskrivning Samband mellan hög aktivitet och brunst Starttidsintervall Brunst Ägglossning Efter brunst Före brunst Efter brunst Stående brunst Timmar Starttid aktivitet Optimal semineringstid Diagrammet visar hur aktiviteten börjar och ökar under förbrunstperioden. Starttiden för den faktiska aktiviteten visas. Om aktivitetsökningen inte är lika tydlig som i detta enskilda fall behöver aktivitetsmätaren lite tid för att fastställa aktivitetsökningen. Erfarenhet har visat att starttiden för aktiviteten ställs in på mellan en och fyra timmar före stående brunst (startintervallet för aktiviteten). Stående brunst är den period då kon tillåter parning (naturlig betäckning). Optimal semineringstid infaller sent i brunsten. Den börjar i mitten av stående brunst och varar tills efterbrunsten börjar. 9(60)

16 Allmän beskrivning 10(60)

17 Funktion ALPRO ver 6.60/Aktivitetsmätarsystem Funktion Aktivitetsmätarsystemet Huvudkomponenterna i aktivitetsmätarsystemet är: en aktivitetsmätare (1) som sitter på ett band runt kons hals en mottagare (2) med en antenn (3) en processor (4) Processorn kan anslutas till en dator, så att programmet ALPRO Windows kan köras. Aktivitetsmätaren har en sensor som detekterar rörelser. Rörelserna registreras och överförs till mottagaren varje timme. Varje överföring innehåller data från den senaste 24-timmarsperioden. Processorn samlar upp och lagrar all inkommande data. Huvuduppgiften när det gäller aktivitet är att bearbeta aktivitetsdata och sammanställa aktivitetslistan. Data för 24 timmar kan visas på skärmen som aktivitetsdata eller för 48 timmar i ett aktivitetsdiagram. 11(60)

18 Funktion En kos rörelser, timme för timme under fem dagar Aktivitetsmätarens arbetssätt Steg 1, Iaktta kon De fem första dagarna som aktivitetsmätaren används registrerar processorn kons rörelser för att lära sig hur kon brukar röra sig. Under dessa dagar rapporteras varningar om hög aktivitet, men det är först efter fem dagar som en sådan rapport kan anses vara tillförlitlig. Varje stapel i diagrammet motsvarar antalet rörelser som kon har gjort under en timme. Steg 2, Identifiera ett rörelsemönster Processorn utnyttjar nu data från alla dagarna av registrering, för att göra en avancerad statistisk beräkning. Under dygnets alla timmar bedöms rörelserna hos varje enskild ko. Beräkningen resulterar i ett rörelsemönster som visar kons rörelse- och viloperioder en normal dag. Ett beräknat rörelsemönster under 24 timmar Rörelsemönstret uppdateras kontinuerligt. Varje timme läggs nya data till i beräkningen. Den senaste sändningen har alltid störst inverkan på beräkningen och tidigare data förlorar gradvis i betydelse. På så sätt följer rörelsemönstret alla ändringar i kons normala beteende. 12(60)

19 Funktion Faktiska rörelser jämförda med beräkningarna i rörelsemönstret Steg 3, Aktivitetsmätaren i funktion Från och med nu jämförs kons dagliga rörelser med det beräknade rörelsemönstret. Utvärderingar görs varje timme och inkluderar jämförelser under de sex sista timmarna. All aktivitetsökning noteras. Ökningen måste dock vara säker (statistiskt signifikant) innan processorn rapporterar hög aktivitet. En signifikant ökning kan vara en tydlig aktivitetsökning under en kort period eller en konstant ökning som byggts upp under en längre period (vanligtvis 1-3 timmar, högst 6 timmar). Tydlig aktivitetsökning mellan och Starttiden för aktiviteten blir Konstant aktivitetsökning de senaste sex dagarna. Ökningen är säker först kl Starttiden för aktiviteten blir i detta fall Starttid aktivitet Starttiden för hög aktivitet ställs in när systemet detekterar en signifikant ökning. För kor med en plötslig aktivitetsökning ställs starttiden in nästan direkt. För kor med en ökning som är långsam men konstant kan larmet inte ställas in förrän processorn säkert har fastställt att ökningen är statistiskt signifikant. Det kan ta två till sex timmar och starttiden för aktiviteten ställs i de fallen in två till sex timmar senare än då ökningen verkligen började. 13(60)

20 Funktion Statistisk beräkning OBS! Denna diskussion gäller endast hög aktivitet. Tänk på att hög aktivitet inte är detsamma som brunst, utan bara en indikator på brunst. O O O O O O OO Processorn gör en statistisk beräkning baserad på en normalfördelning för att hitta korna med hög aktivitet. Figuren illustrerar hur det går till. Kurvan motsvarar normalfördelningen och kryssen och ringarna motsvarar kor. Alla kor som rör sig som de brukar återfinns i mitten, kor som rör sig mindre än förväntat återfinns till vänster och kor som rör sig mer än förväntat återfinns till höger. Bland de kor som rör sig mer än förväntat återfinns både de kor som är slumpmässigt livliga och de kor som uppvisar verklig hög aktivitet. Ringarna motsvarar kor med verklig hög aktivitet den dagen och kryssen motsvarar kor som är aktiva av andra orsaker (falskt positiva). O O O O O O OOO Urvalet av kor som uppvisar hög aktivitet görs medvetet brett av aktivitetsmätarsystemet. Korna med hög aktivitet grupperas sedan utifrån aktivitetsnivån. Gränsvärdena uttrycker sannolikheten för att ett värde är riktigt. Standardgränsvärdena (50, 60 och 70) är markerade med streck i figuren. Aktivitetsnivå Kor till höger om gränsen 70 markeras med +++. Denna grupp innehåller bara ringar. Det betyder att nästan alla kor i den gruppen uppvisar verklig hög aktivitet. Ibland, men sällan, hamnar en falskt positiv ko i denna grupp. Aktivitetsnivå 2 ++ Kor mellan 60 och 70 markeras med ++. Alla utom en av markeringarna är ringar. Antalet ringar indikerar att de flesta korna i denna grupp uppvisar verklig hög aktiv. Kryssen betyder att det kan finnas några falskt positiva kor i denna grupp. 14(60)

21 Funktion Aktivitetsnivå 1 + Kor mellan 50 och 60 markeras med +. Denna grupp innehåller både ringar och kryss, vilket betyder att det är en blandning av kor som uppvisar verklig hög aktivitet och kor som är falskt aktiva i denna grupp. Även till vänster om gränsen 50 finns några ringar. Dessa kor uppvisar verklig aktivitet, men aktivitetsmätaren hittar dem inte med standardinställningarna. Ändra gränsvärden Genom att sänka standardgränsvärdet kan man även hitta kor som bara uppvisar en liten aktivitetsökning. Men då får du också ett antal falskt aktiva kor att sortera bort. De röda staplarna visar antalet kor som anges vara högaktiva (+, ++ och +++) med standardinställningarna. Om gränsen ändras från 50 till 40 ökar aktivitetslistan med antalet kor som motsvaras av den gula stapeln. Läs om hur denna möjlighet används i kapitlet Handhavande, "Justera noggrannheten". 15(60)

22 Funktion 16(60)

23 Uppstartning ALPRO ver 6.60/Aktivitetsmätarsystem Uppstartning Starta atkivitetsmätarsystemet En allmän start som innefattar följande fyra steg ska utföras innan aktivitetsmätarsystemet startas. - Start av processorn, som beskrivs i ALPRO/Allmänt, kapitlet Starta. - Introduktion av korna till systemet, som beskrivs i ALPRO/Allmänt, kapitlet Rutiner. - Kontroll av inställningarna i kokalendern, som beskrivs i Programbeskrivning, menyn 6:1:3. - Avelsdata som rapporteras till kokalendern, som beskrivs i ALPRO Programbeskrivning, kapitel 1:3 Kokalender. Uppstartningen av själva aktivitetsmätarsystemet innefattar följande: Ställa in antennadresserna. Starta aktivitetsmätarna och hänga dem på korna. Ställa in antennadresser 6:1:6:1 ANTENN ALLMÄNT Ange antalet aktiva antenner samt start- och anslutningsadress. Adresserna ställs in i mottagaren under installationen. De måste följa i numerisk ordning där startadressen har lägst nummer. Adressintervallet är 4 till 35 och standardvärdet är 6. OBS! Säkerställ att varje anslutning i systemet har en unik adress. 17(60)

24 Uppstartning Systemlarm för aktiviteten är som standard inställt på JA. Det betyder att systemlarmet utlöses med ljud och ljus för aktivitetslarm. Om inställningen är NEJ betyder det att aktivitetslarm inte visas med ljud eller ljus. De syns dock fortfarande i meny 8. Ställ in NEJ för stora besättningar då övriga systemlarm kan överröstas av ljudet från många olika aktivitetslarm. Starta aktivitetsmätare En ny aktivitetsmätare är i läge FRÅN vid leveransen. När den startas ändras läget till TILL. Starten görs i två steg: Aktivera mätarna med en magnet, så att de kan sända signaler till mottagaren. Tilldela korna mätarna. Starta mätarna med kod LG och framåt, genom att stryka snabbt (högst 1,5 sekunder) med magneten. Starta mätarna med kod upp till LF med en strykning på mellan 0,2 och 0,35 sekunder. När en mätare har sänt sin första signal efter att ha tilldelats en ko är den i läge TILL. Aktivera aktivitetsmätare Aktivera högst 200 mätare åt gången, och gör det inom antennens mottagningsområde och, om möjligt, nära processorn. När en mätare aktiveras sänder den ut en signal en gång i timmen. För att få en bra spridning i tid av signalerna och undvika att två mätare sänder samtidigt bör aktiveringen ske under en timme. Håll aktivitetsmätaren nära en antenn. Stryk magneten mot sidan på mätaren. Mottagaren blinkar rött när den tar emot signalen från mätaren och gult när signalen överförs till processorn. När mätarna har aktiverats visas de i listan över okända mätare, varifrån de kan tilldelas en ko. 18(60)

25 Uppstartning OBS! Maximalt 200 okända mätare kan lagras i minnet som OKÄNDA MÄTARE Tilldela kor okända mätare 1. Skriv ut listan med okända mätare, adress 5:1:7:2 OKÄNDA MÄTARE. Där återfinns alla aktivitetsmätare som inte tilldelats ett konummer. 2. Sätt aktivitetsmätaren på insidan av halsbandet med den tjockare änden nedåt. Använd bara de aktivitetsmätare som finns i listan med okända mätare. 3. Häng halsbandet på kon. 4. Skriv konumret bredvid mätarnumret i listan. KO/TSP/MÄTARE ]KO NR: 285 TRANSPONDER NR: 1285 GRUPP: 3 MÄTARE NR: ID: KO/TSP/MÄTARE OKÄNDMÄTARE > KO Gå till 1:1 KO/TSP/MÄTARE Börja med att ange konumret. Flytta markören till KO/TSP/MÄTARE med piltangenterna. Gå med någon av siffertangenterna till OKÄNDMÄTARE -> KO. Tryck ENTER. OKÄND AKT.MÄTARE: Flytta markören i den nya displayen till numret på den OKÄNDA AKT.MÄTAREN med piltangenterna. OKÄNDMÄTARE > KO 12 KO NR: 285 TRANSPONDER NR: 1285 GRUPP: MÄTARE NR: OKÄND AKT.MÄTARE: ID: Tryck på Enter för att få åtkomst till listan med okända mätare. Antal okända mätare (12) visas i det övre högra hörnet. Bläddra i listan med upp- och nedpilarna. Tryck på Enter vid mätarnumret för att tilldela numret. Välj en annan ko och fortsätt tilldela aktivitetsmätare. 19(60)

26 Uppstartning BYT MÄTARE NR KO NR: 21 ERSÄTT MÄTARE NR: MED MÄTARE NR: NEJ Om en ko redan har ett mätarnummer blir du tillfrågad att bekräfta eller förkasta ändringen. Växla mellan NEJ och JA med någon av siffertangenterna. Tryck på ENTER för att bekräfta. Så här ställer du in OBS-flaggor (påminnelsekoder) för en aktivitet Du kan ställa in OBS-flaggor (påminnelsekoder) för aktivitetsparametrar. Parametrarna är: Hög aktivitet, Ingen sändning och Relativ aktivitet. OBS-flaggor ställs in på processorn i menyn 6:3:2:1 eller på MPC-enheten. Lysdioderna på MPC-enheten tänds sedan om en ko, som rapporterats med det aktuella larmet, går in på den koplatsen. Del av dialogruta 6:3:2:1 Larmen definieras i meny 6:1:6:6:1 3 och följer samma mönster. OBS-flaggan definieras och sedan ställs max- och minimivärden in för att definiera tidsperioderna när rapportering ska ske. Tecknet " " betyder alltid att parametern har ignorerats. 6:1:6:6:1 HÖG AKTIVITET Den vänstra raden visar standardvärdena. Hög aktivitet definieras av aktivitetsnivån, dvs ett eller flera plustecken, två eller tre plustecken eller tre plustecken under de senaste 24 timmarna. Den tidsperiod när systemet ska söka efter aktiva kor definieras av: - En tidsperiod efter seminering. Inställningsintervall: 1 och 99 dagar. Om du t.ex. ställer in >12 dagar börjar systemet söka efter hög aktivitet 12 dagar efter semineringen. 20(60)

27 Uppstartning - Timmarna kort efter det att hög aktivitet har påbörjats. Den här tidsperioden anges på de två raderna TIMMAR SEDAN HÖG AKT. På den första raden innebär värdet < 20 att rapporteringstiden slutar 20 timmar efter det att den höga aktiviteten startade. Inställningar mellan 10 och 48 är möjliga. Det värde som anges på nästa rad ger starttiden för rapporteringstiden. Du kan ange värden mellan 0 och 16. Observera att det här värdet måste vara lägre än det föregående - i annat fall görs ingen rapportering. - Laktationsdagar > 10 innebär att rapporteringen börjar 10 dagar efter kalvningen. Inställningsintervall: dagar. - Dräktiga kor och slaktkor kan uteslutas (standard) eller inkluderas. Rekommenderade inställningar Standardvärdet gör att systemet fungerar på samma sätt som inställningarna i ALPRO 6:50, där parametern hög inställning användes som aktivitetsvarning (=Påminnelsekod). I ALPRO version 6.60 kan du definiera med större noggrannhet vilka kor som ska uppmärksammas genom LED-lampan för aktivitetsvarning. Det betyder att högaktiva kor som inte ska semineras sorteras bort av systemet. Detta innebär i sin tur att LED-lampan fäster uppmärksamhet på färre men mer relevanta kor. De rekommenderade inställningarna är: AKT. NIVÅ <= + DAGAR SEDAN > 12 SEMIN TIMMAR SEDAN <24 HÖG AKTIVITET TIMMAR SEDAN >0 HÖG AKTIVITET LAKT. DAG >50 DRÄKTIG UTESLUTEN UTSLAGSKO UTESLUTEN 21(60)

28 Uppstartning 6:1:6:6:2 INGEN SÄNDNING Ingen sändning definieras av det antal timmar som har gått sedan senaste sändningen. Inställningsintervall: 4-48, standardvärdet är 8. - Rapporteringen kan ställas in så att den startar nära förväntad brunst. Inställningsintervallet är Laktationsdagar > 40 innebär att rapporteringen börjar 40 dagar efter kalvningen. Inställningsintervall: dagar. - Dagar sedan seminering är som standard " ". Inställningsintervall: Dräktiga kor, slaktkor eller högaktiva (+ / ++/ +++) kor kan uteslutas (standard) eller inkluderas. 6:1:6:6:3 RELATIV AKTIVITET Den vänstra raden visar standardvärdena. Den relativa aktiviteten uttrycks som ett procenttal av djurets faktiska aktivitet delad med den förväntade aktiviteten. Värdet kan ligga mellan 0 och 250 %. Den relativa aktiviteten definieras på de två första raderna. > - betyder att parametern negligeras. Ett värde mellan 0 och 250 % kan anges, vilket innebär att kor som visar en lägre aktivitet än det förinställda värdet inte rapporteras. På den andra raden innebär värdet < 60 att kor som visar en relativ aktivitet som är mindre än 60 % rapporteras. Den höga sannolikheten för aktivitet ger en uppskattning av hur giltigt det relativa aktivitetsvärdet är för kon. Sannolikheten beräknas utifrån variationerna i kons normala aktivitet. Ju lägre den höga aktivitetssannolikheten är, desto troligare är det att kon uppvisar en sann låg aktivitet. Hög aktivitetssannolikhet definieras på samma sätt som relativ aktivitet. Inställningsintervall: 0-99,9. Dagar sedan seminering är som standard " ". Inställningsintervall: (60)

29 Uppstartning Laktationsdagar är som standard inställt på " ". Intervallet är Dräktiga kor eller slaktkor kan uteslutas (standard) eller inkluderas. Högaktiva (+ / ++/ +++) kor kan uteslutas (standard), inkluderas eller vara obligatoriska. Rekommenderade inställningar Den relativa aktiviteten är i första hand avsedd för att identifiera kor med låg aktivitet. Rekommendationen är att inkludera alla kor i urvalet - även dräktiga kor, slaktkor och högaktiva kor. AKTIVITETSLARM ALLA INGEN SÄNDNING KO NR: 5342 TA BORT LARM: TA BORT ALLA LARM: NEJ NEJ FÖRSTA LARM Kontrollera starten Kontrollera att alla mätare sänder korrekt 24 timmar efter starten. Om en mätare inte sänder visas det på displayen AKTIVITETSLARM, adress 1:2:4. 23(60)

30 Uppstartning 24(60)

31 Handhavande ALPRO ver 6.60/Aktivitetsmätarsystem Handhavande Programöversikten och hur processorn handhas beskrivs i detalj i boken Programbeskrivning. Aktivitetsmätaren hjälper dig i sökandet efter brunstiga kor, men för att få ett bra resultat måste du uppdatera systemet och observera larmen som du får av systemet. Systemet är inställt att fungera med standardinställningar, men du kan anpassa det genom att göra egna inställningar, så att det passar ditt arbetssätt. I detta kapitel beskrivs följande ämnen: A. Arbeta med aktivitetsmätarsystemet - för att upptäcka brunstiga kor bland de högaktiva korna - för att observera och vidta åtgärder vid larm - för att studera aktivitetsdata och grafer - för att göra utskrifter B. Hålla systemet uppdaterat - för att uppdatera kokalendern - för att underhålla mätarnumren C. Anpassa systemet OBS! Systemanpassningar ska endast göras efter att du har rådgjort med en DeLaval-representant! - för att öka eller minska antalet kor i aktivitetslistan - för att göra systemet extra uppmärksamt på korna vid förväntad brunst - för att undvika oönskade larm - för att ställa in mätarna i rätt läge 25(60)

32 Handhavande Arbeta med aktivitetsmätarsystemet KOKALENDER BRUNST >SEMINERING KO NR: GRUPP: 3 ÄNDRA 15 (+++) TJUR: FERDINAND SEMINERING: ANTAL SEMIN: 01 KALVNING: UTSLAGSKO: NEJ Upptäcka brunstiga kor bland högaktiva kor Aktivitetslistan är huvudverktyget när du arbetar med aktivitetsmätarsystemet. I den listas de högaktiva korna och där anges när aktiviteten började. Aktivitetslistan innehåller även värdefull information från kokalendern. Aktivitetslistan återfinns bland utskrifterna, 5:1:7:1 AKTIVITETSLISTA. De aktiva korna visas även i display 4:4 Aktvititet. Denna display kan vara användbar när du söker efter data om en enskild ko, men för det mesta är aktivitetslistan tydligare att arbeta med. + aktivitetsnivå 1, senaste 24 timmarna ++ aktivitetsnivå 2, senaste 24 timmarna +++ aktivitetsnivå 3, senaste 24 timmarna (+ ) aktivitetsnivå 1, för timmar sedan ( ++ ) aktivitetsnivå 2, för timmar sedan ( +++ ) aktivitetsnivå 3, för timmar sedan I aktivitetslistan markeras de aktiva korna med ett, två eller tre plustecken, beroende på aktivitetsnivån. I kapitlet Funktion diskuteras att antalet plustecken inte säger så mycket om hur troligt det är att en ko är brunstig. Det kommer även att finnas en del kor som är nära brunst bland korna med ett plustecken. Plustecknen inom parentes betyder att starttiden för aktiviteten är från gårdagen, den är äldre än 24 timmar. Så här läses aktivitetslistan Det är viktigt att tänka på att aktivitetslistan inte pekar ut brunstiga kor, utan gör ett urval av kor bland vilka du finner att nästan alla är brunstiga. Det betyder: Kor som är aktiva på grund av brunst finns med på listan. Kor som är aktiva på grund av andra orsaker än brunst finns också med på listan. Kor som inte uppvisar ökad aktivitet vid 26(60)

33 Handhavande brunst finns inte med på listan. Observera också att antalet plustecken endast anger nivån av säkerhet när det gäller aktivitet. Plustecknen anger inte hur troligt det är att kon är brunstig. Kontrollera aktiviteten två gånger per dag Eftersom optimal semineringstid är timmar efter aktivitetens starttid rekommenderar vi att du skriver ut och går igenom aktivitetslistan två gånger per dag. GRAF KO NR: 285 GRUPP: 3 STARTADE: AKTIVITET: 19 GRAF A KO NR: 285 GRUPP: 3 STARTADE: 10 AKTIVITET: R Studera aktivitetsdata och grafer 1:2:1 GRAF Funktionen visar aktiviteten för de senaste 48 timmarna i en grafisk kurva. Den visar också timmar för gällande tidsdata. Exempel: Antag att det är en viloperiod (R) varje dag. Efter ett dygn är det en ökad aktivitet (A). Aktiviteten är satt till Starttiden sätts till 4-5 timmar efter den första timmen av hög aktivitet. Om aktivitetsdatan är äldre än 24 timmar visas ingen graf. Istället visas meddelandet: AKT.DATA ÄR FÖR GAMMAL Så här använder du OBS-flaggor för att detektera kor med hög eller låg aktivitet under mjölkning Flagga Avel (påminnelsekod) på MPC-enheterna kan användas för att detektera kor med hög och/eller låg aktivitet i stallet medan de mjölkas. Inställningarna görs vid uppstartning och innefattar även inställning av lysdioderna för att användas i meny 6:3:2:1. Hög eller låg aktivitet definieras sedan i meny 6:1:6:6:1 respektive 6:1:6:6:3. Observera och vidta åtgärder vid aktivitetslarm En blinkande larmsymbol visas på displayen när ett larm ges. I standardinställningen avges även ett ljud. Ljudet upphör när en 27(60)

34 Handhavande tangent trycks in. Om du inte vill ha något ljud kan det stängas av i grundinställningarna, adress 6:1:1. Aktivitetslarmen ger information om kor med mätare vars meddelanden inte har tagits emot under en viss tid eller som har sänt noll data, vilket innebär att inga rörelser har registrerats. AKTIVITETSLARM ALLA INGEN SÄNDNING KO NR: 5342 TA BORT LARM: TA BORT ALLA LARM: NEJ NEJ FÖRSTA LARM LARMET KAN INTE RADERAS LARMET KAN ENBART RADERAS AV EN NY MÄTARSÄNDNING TRYCK <ENTER> OCH FÖRSÖK IGEN Aktivitetslarmen kan även visas i displayen 1:2:4 AKTIVITETSLARM. Följande händelser orsakar larm: 48 TIMMAR INGEN AKTIVITET - mätaren har rapporterat att inga rörelser har registrerats under de senaste 48 timmarna. - Det betyder oftast att kon antingen har tappat mätaren eller att mätaren har tagits bort. 48 TIMMAR UTAN SÄNDNING - inga data har tagits emot från mätaren på 48 timmar. 24 TIMMAR UTAN SÄNDNING - inga data har tagits emot från mätaren på 24 timmar. INGEN SÄNDNING - inga data har tagits emot från mätaren under en tid som ställts in av användaren. - Dessa tre larm betyder att mätaren är utom räckhåll för antennen eller att mätaren har slutat att sända. Larmet Ingen sändning stängs av standardmässigt, dvs. tiden anges till 00 TIMMAR. Inställningar görs i grundinställningarna, adress 6:1:1. Återställa larm Ange JA vid TA BORT DETTA LARM och tryck på ENTER, för att ta bort det larm som visas. Ange JA vid TA BORT ALLA LARM och välj ALLA på första raden för att ta bort alla larm. Ange JA vid TA BORT ALLA LARM och välj en typ av larm på första raden, för att ta bort alla larm av den typen. OBS! Larmen 24 TIMMAR UTAN SÄNDNING och 48 TIMMAR UTAN SÄNDNING används i funktion 1:2:1, Graf, och i funktion 1:2:2, Aktivitet. Dessa larm kan därför inte tas bort. De tas bara bort genom en ny sändning från kons 28(60)

35 Handhavande aktivitetsmätare. Om användaren försöker ta bort dessa larm visas meddelandet här till vänster. Aktivitetslarmen utlöser även ett systemlarm, Aktivitetslarm, i funktion 8: Larm. Streck, ring och bock Att göra streck, ringar och bockar är ett sätt att arbeta med aktivitetslistan för att hitta brunstiga kor. Gå igenom listan ko för ko och bedöm deras status. Stryk ett streck över numret om du anser att kon inte ska insemineras den dagen. Gör en ring runt numret om det är rätt tid för seminering enligt kokalendern. Gör en ring runt plustecknen om du vill kontrollera om kon är brunstig och rapportera det till kokalendern. Denna bedömning är inte lätt, men det finns ett antal andra indikatorer baserade på kokalendern som kan hjälpa dig med beslutet. I aktivitetslistan kan du bland annat se följande: - Antal laktationsdagar, som anger om tiden är rätt för seminering - Förväntad brunst - Dagar sedan senaste brunst - Senaste seminering - Dräktighet, om aktuellt Observera även informationen som ges i 4:2:1 Låg foderkonsumtion och 4:3:2 Låg mjölkmängd. När alla kor har utvärderats går du ut i ladugården och undersöker alla inringade kor. Bocka för kon om hon visar tecken på brunst. I aktivitetslistan är alla kor som ska semineras nu markerade med en ring runt numret och en bock som bekräftelse. Nu kan du beakta starttiden för aktiviteten och bestämma när kon ska insemineras. Uppdatera alla andra kor som uppvisar brunst i kokalendern. Det ger värdefull information nästa gång du går igenom aktivitetslistan. 29(60)

36 Handhavande AKTIVITET KO NR: MÄTARE NR: SENASTE SÄND: STATUS: TILL B A 1:2:2 AKTIVITET Funktionen visar aktiviteten för de senaste 24 timmarna i antal och den senaste avlästa och överförda aktiviteten. Detta är samma information som i 1:2:1 fast med siffror. Siffrorna kan vara mellan 0 och 255. Aktuell sändingstid ("-" = ingen sändning). Om det har varit en sändning, visas detta med en siffra. (B) Senaste sändningen kl hade aktivitet 10, vilket innebär att kons mätare registrerade 10 rörelser under den timmen. Mätarens status visas också i displayen. Se avsnittet "Ställa in aktivitetsmätarna i rätt läge" längre fram i kapitlet. Om aktivitetsinformationen är äldre än 24 timmar visas ingen graf. Göra utskrifter Om en skrivare är kopplad till processorn kan ett antal listor som anges nedan skrivas ut. Det är inte nödvändigt att öppna minnet innan utskrift. UTSKRIFTER 1: KODATA 5: FODER/MJÖLK 2: UTFODRING 6: SYSTEM 3: MJÖLKDATA 7: EGEN LISTA 4: STATIONSDATA 8: STOPPA UTSKRIFT Tryck tangent 5 vid HUVUDMENYN, och följande display visas. Följande listor kan skrivas ut: KODATA 5:1:1 TRANSPONDER/ MÄTARE NR 5:1:2 OBS!-LISTA 5:1:3 KORT OBS!-LISTA 5:1:4 KOKALENDER 5:1:5 KOKORT 5:1:6 KALVNINGSPLAN 5:1:7 AKTIVITET - 5:1:7:1 AKTIVITET - 5:1:7:2 OKÄNDA MÄTARE - 5:1:7:3 EJ AKTIVA MÄTARE - 5:1:7:4 KOR PÅ BETE - 5:1:7:5 MÄTARE STANDBY - 5:1:7:6 AKTIVITETSLISTA 5:1:8 AVSKILJNINGSLISTA 30(60)

37 Handhavande GRUPPVAL GRUPP: 0 TRYCK 0 FÖR ALLA GRUPPER EGEN GRUPP: NEJ GRUPPVAL B GRUPPVAL 2 ENTER GROUP: 0 GRUPP: PRESS 0 FOR ALL 0 GROUPS TRYCK COMBINATION: 0 FÖR ALLA NO GRUPPER EGEN GRUPP: NEJ Displayen visar att ko nr. 285 inte är aktiv. Kons mätarnummer är Mätarnummer 1284 visas bland de okända mätarna. Detta är troligen ett skrivfel, som lätt kan korrigeras genom att mätarnumret ändras till I funktionen 7: GRUPPVAL (från huvudmenyn), kan en specifik grupp väljas, så att listorna endast omfattar denna grupp. Innan Du trycker tangenten för den önskade utskriften, måste valet av grupp göras i funktion 7 GRUPPVAL. Obs! Asterisken i övre högra hörnet talar om att hela besättningen tas med i utskriften. Om en grupp är vald i funktion 7 GRUPPVAL, kommer motsvarande siffra att visas i stället för asterisken. Om en kombination av grupper väljs, visas en bokstav (A, B, C eller D). Normalt väljs 0 i denna funktion, vilket innebär att listan omfattar alla djur i besättningen. Underhålla mätarnumren 1:2:5 ÄNDRA MÄTARE Displayen gör det möjligt att hitta och ändra kor med felaktiga mätarnummer i ALPRO-systemet. Om en ko i besättningen inte uppvisar någon aktivitet är den troligaste förklaringen att hon har programmerats i ALPRO med felaktigt mätarnummer. Om det samtidigt finns mätare som inte har programmerats för någon ko (okända mätare) som indikerar aktivitet återfinns troligen det rätta mätarnumret bland de okända mätarna. Kor som inte uppvisar någon aktivitet, 24 eller 48 timmar utan sändning och kor med 0 aktivitet de senaste 24 timmarna, visas på displayen tillsammans med numren på de okända mätarna. Arbeta med displayen: Välj Ko nr eller Mätare nr med höger- och vänsterpilarna. Bläddra fram konumren genom att trycka på ENTER och på Okänd akt mätare med uppoch nedpilarna. Ändra till rätt mätarnummer genom att ändra det i rutan Mätare nr och trycka på ENTER. När ett okänt mätarnummer kopplas till en ko försvinner det från listan med okända mätare. 31(60)

38 Handhavande Hålla systemet uppdaterat Uppdatera kokalendern För att få ut så mycket som möjligt av aktivitetsmätarsystemet måste du uppdatera kokalendern med information om brunst, seminering, dräktighetskontroll, kalvning osv. Det görs i displayen 1:3 Kokalender. Se även ALPRO ver 6.60, Programbeskrivning. 32(60)

39 Handhavande Anpassa systemet Öka eller minska antalet kor i aktivitetslistan Ställa in känslighet Känsligheten är som standard inställd på 1. Det betyder att systemet bara kräver en timmes signifikant hög aktivitet innan ett larm ges. För känslighetsnivå 2 kräver systemet två timmars hög aktivitet. Känslighet 3 kräver tre på varandra följande timmar osv. Känsligheten kan ställas in på mellan 1 och 10. När känsligheten ändras uppåt betyder det att systemet sållar bort kor som bara har en kort period av hög aktivitet och färre kor visas i aktivitetslistan. Känsligheten ställs in på systemnivå i displayen 6:1:6:4:1. Inställningen kan åsidosättas genom att andra nivåer ställs in för en grupp kor i display 6:1:6:4:5, GRUPPDATA. Se avsnittet "Inga oönskade larm från en grupp kor" längre fram i kapitlet. Justera noggrannheten Filternogrannheten ställs in i displayen 6:1:6:4:2 FILTERINSTÄLLNING Filtret har tre nivåer: 50, 60 eller 70. Varje nivå har en motsvarande noggrannhet uttryckt i %. Standardvärden visas i displayen. 50 motsvarar ett plustecken, 60 två plustecken och 70 tre plustecken. Varje nivå kan justeras uppåt och nedåt genom att värdet på aktivitetsnivån ändras. Justeringar av aktivitetsnivåerna kan vara mycket effektiva vid optimering av brunstdetektion på enskilda gårdar. Ju högre noggrannheten är, desto lägre blir antalet identifierade kor, både positiva och falskt positiva. Med en hög noggrannhet blir identifieringen av högaktiva kor mer exakt, men du kan även missa kor som uppvisar tecken på brunst. När noggrannheten sänks visas fler kor, 33(60)

40 Handhavande även fler falskt positiva. Det ger dock möjligheten att undersöka om korna uppvisar synliga tecken på brunst. I de flesta fall kan de falskt positiva korna lätt sållas bort utifrån kokalendern och synliga tecken på brunst. Optimeringen av noggrannheten beror på förhållandena på den enskilda gården. Läs kapitlet Funktion, Statistisk beräkning. Göra systemet mer uppmärksamt dagarna före och efter förväntad brunst 6:1:6:4:4 FÖRVÄNTAD BRUNST Denna display gör det möjligt att minska noggrannheten för aktivitetslarm upp till fyra dagar före och efter förväntat brunstdatum. Förinställt värde är 2 dagar. När en lägre noggrannhet ställs in utlöser även en mindre aktivitetsförändring under dagarna nära förväntad brunst ett aktivitetslarm. OBS! Brunstdatum måste rapporteras i Kokalendern 1:3. I annat fall kan ALPRO-systemet inte beräkna förväntat brunstdatum. Undvika oönskade larm Inga oönskade aktivitetslarm för en grupp kor 6:1:6:4:5 GRUPPDATA Aktivitetslarm kan stängas av för en grupp kor där brunstdetektion är onödig. Ange sedan NEJ vid VARNA FÖR HÖG AKTIVITET för den gruppen. Denna inställning åsidosätter systeminställningen i 6:1:6:4:1. TYP AV AKTIVITET kan anges till KONTINUERLIG eller OREGELBUNDEN. Denna inställning påverkar inte aktivitetslarmet, men det är ett sätt att välja ut kor utifrån deras relativa aktivitet. OREGELBUNDEN är den inställning som rekommenderas, den tar hänsyn till de normala variationerna i kons rörelsemönster. KONTINUERLIG bör 34(60)

41 Handhavande endast används för kor med en låg, normal nivå på aktivitetsmönstret (t.ex. för kor som är bundna under delar av dagen eller natten). Känslighetsnivån kan ställas in mellan på 1 och 5. Den gäller hur många timmar av aktivitet som ska gå innan ALPRO ger ett larm. Värdet inom parentes gäller systeminställningen i menyn 6:1:6:4:1. Inga larm från vissa status i kokalendern 6:1:6:4:3 KOKALENDER STATUS Om du inte vill att några varningar om hög aktivitet ges för kor med viss kokalenderstatus anger du NEJ vid dessa kokalenderstatus. Förinställt värde för alla status är JA. INSTÄLLNING KO NR 1 GRUPP NR: 1 MÄTARE NR: 4567 STATUS: TILL Ställa in aktivitetsmätarna i rätt läge 1:2:3 INSTÄLLNING För att minska antalet larm om hög aktivitet eller larm om utebliven sändning kan aktivitetsmätaren försättas i fyra olika lägen: TILL, FRÅN, BETE och STDBY. TILL Mätaren är inställd på TILL vid starten. I detta läge kan mätaren registrera sändningar och göra så att processorn ger larm. INSTÄLLNING KO NR 1 GRUPP NR: 1 MÄTARE NR: 4567 STATUS: BETE BETE Läget BETE används när en ko är på bete eller utanför mottagningsområdet. När en mätare är i detta läge utlöser systemet inte några larm för utebliven sändning. När korna åter är i mottagningsområdet ändras mätarens status till TILL när en ny sändning har registrerats. 35(60)

42 Handhavande INSTÄLLNING KO NR 1 GRUPP NR: 1 MÄTARE NR: 4567 STATUS: STDBY 5 DAGAR UPPHÖR: ÄNDRING INTE MÖJLIG. ANVÄND MAGNETEN FÖR ATT AKTIVERA MÄTAREN. TRYCK <ENTER> OCH FÖRSÖK IGEN. STDBY Läget STDBY (standby) används för att stänga av aktivitetslarm när en ko är dräktig, eller då en ko inte behöver ge larm. När du ställer in STDBY ska du även ange hur många dagar du vill att larmen ska vara avstängda. Max 255 dagar. Slutdatumet visas. När det angivna antalet dagar har gått återgår aktivetsmätaren till läget BETE. FRÅN Mätaren kan bara försättas i läget FRÅN med magneten. Om en användare försöker ändra läget till FRÅN i processorn, visas följande felmeddelande på displayen. 36(60)

43 Aktivitetsmottagare Produktbeskrivning Aktivitetsmottagare Produktbeskrivning Artikelnummer Aktivitetsmottagare, komplett: - Aktivitetsmottagare (1) - Antenn (2) - Magnet (3) MHz MHz separat antenn (2), komplett Beskrivning Allmänt Aktivitetsmottagaren är länken mellan aktivitetsmätaren som hänger i kornas halsband och systemprocessorn, där data från aktivitetsmätaren behandlas. Med andra ord, RF-delen (radiofrekvens) i aktivitetsmottagaren tar emot meddelanden som aktivitetsmätaren sänder via radiosignaler, kontrollerar giltigheten och, om meddelandet är korrekt, sänder dem vidare till processorn via ALCOM-bussen. Funktioner Kretskortet arbetar med tre olika 37(60)

44 Aktivitetsmottagare Produktbeskrivning spänningar. Den digitala delen arbetar med 5 V, RF-delen med 10 V, utom mottagarchipet som arbetar med 3 V. Matningsspänningen är 12 V AC. Kretskortet har två processorer: - En PIC-processorn som bearbetar det som kommer från RF-delen. - En 8051-processorn som har en övergripande funktion (kommunicerar med ALPRO-processorn via ALCOM-busen). Kretskortet har tre anslutningar: - En för ALCOM-busen. - En för strömförsörjningen. - En för anslutning av den externa antennen. Det finns tre lampor - En grön som anger att mottagaren är på. - En gul som indikerar kommunikationen på ALCOM-busen. - En röd som indikerar att kommunikationen pågår internt mellan PIC- och 8051-processorerna. Kretskortet har fem byglar för inställning av adresser på ALCOM-busen. En återställningskrets fungerar som vakt och utför en återställning när mottagaren slås på. Tekniska specifikationer Spänning: VAC Effektförbrukning: 2 VA Omgivningsförhållanden Temperatur: 0-70ºC Luftfuktighet: % RF Mått: 150 x 110 x 70 mm Vikt: 420 g 38(60)

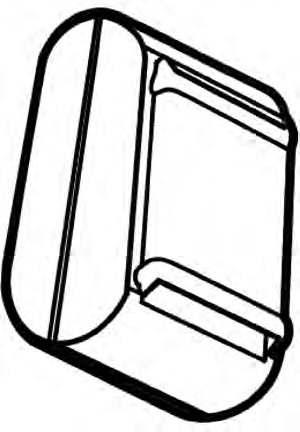

45 Aktivitetsmätare Produktbeskrivning Aktivitetsmätare Produktbeskrivning Artikelnummer Aktivitetsmätare, 433 MHz Aktivitetsmätare, 418 MHz En aktivitetsmätare per artikelnr. Levereras i en låda innehållande 50 mätare. Beskrivning Allmänt Aktivitetsmätaren är en del av aktivitetsmätarsystemet. Den detekterar och registrerar rörelser. Mätaren är batteridriven. Batteriet har en livslängd på ca tio år. En liten magnet används för att slå på eller av mätaren via en kontakt inuti mätaren. Varje mätare har en unik identitet. Mätaren måste sitta på kons halsband minst fem dagar innan brunstcykeln börjar. Vi rekommenderar att mätaren sedan sitter där permanent. 39(60)

46 Aktivitetsmätare Produktbeskrivning Batteri Kontakt Mikrokontroller Givare Tekniska specifikationer Intern elektronik Aktivitetsmätaren består av följande delar: Batteri (livslängd ca tio år) Elektromagnetisk givare (känner av kons rörelser i alla riktningar) Mikrokontroller Radiofrekvenssändare (RF-chip) Relä (för att slå på och av och på) Antenn Antenn RF-chip Elektriska specifikationer Förvaringstemperatur: -30 C C Driftsdata: - Temperaturområde: 0 C C - Spänning: V DC 40(60)

47 Aktivitetsmätare Produktbeskrivning Radio Radiofrekvenssändaren arbetar med 3 V och sänder med: MHz i Europa MHz i USA och Storbritannien. Gällande frekvens står angiven på mätaren enligt bilden. Meddelandet sänds en gång per timme. Aktivitetsmätarnr. År och månad för tillverkning Varning! Batteriet innehåller litium. Kassera dessa produkter i enlighet med gällande miljölagar. 41(60)

48 Aktivitetsmätare Produktbeskrivning 42(60)

49 Programbeskrivning ALPRO ver 6.60/Aktivitetsmätarsystem Programbeskrivning Detta är en kort introduktion till ALPRO-programmet. Detaljerad information återfinns i boken ALPRO, Programbeskrivning, där processorn med display och tangentsatser beskrivs. Där finns även information om menyer, hur du hittar önskade funktioner och hur du bläddrar för att hitta all information i funktionerna. Processorn är alltid i standby-läge. När vinjettbilden visas eller när displayen är svart kommer du till huvudmenyn genom att trycka på någon av tangenterna. Om en funktion visas på displayen kommer du tillbaka till huvudmenyn genom att trycka på ESC-tangenten. Från huvudmenyn hittar du önskad funktion genom att välja alternativ från huvudmenyn och undermenyerna. Adressen till en funktionsdisplay uttrycks med siffror som du måste ange med hjälp av tangentsatsen för att komma till den aktuella funktionsdisplayen. Huvudmenyn har följande alternativ: 1 Kodata 2 Foderdata 3 Mjölkdata 4 OBS!-lista 5 Utskrifter 6 System 7 Gruppval 8 Larm Adresser till de funktionsdisplayer som används när du arbetar med aktivitetsmätarsystemet anges i tabellen nedan. 43(60)

50 Programbeskrivning Huvudmeny Undermeny 1 Undermeny 2 Adress 1. Kodata 2. Aktivitet 1:2:1 Graf 1:2:2 Aktivitet Funktionsdisplay 1:2:3 Inställning 1:2:4 Aktivitetslarm 1. Kodata 1:3 Kokalender 4. OBS! Kor 1. Kokalender 4:1:1 Första brunst 4:1:2 Seminering 4:1:3 Ny brunst? 4:1:4 Dräktighetskontroll 4:1:5 Sinläggning 4:1:6 Ökning/minskning 4:1:7 Kalvning 4. OBS! Kor 3. Mjölkning 4:3:3 Relativ mängd 4. OBS! Kor 4:4 Aktivitet 4:5 Summering 5. Utskrifter 1. Kodata 5:1:1-7 Skriver ut kodata och kokalender 5. System 5:5:1-8 Skriver ut systemdatalistor 6. System 1. Allmänt 6:1:1 Grundinställning 6. System 1. Allmänt 6. Aktivitet 6:1:2 Gruppdata 6:1:3 Kokalender 6:1:6:1 Allmänt 6:1:6:2 Mätare på/av 6:1:6:3 Senaste sändning 6:1:6:4:1 Filter: Känslighet 6:1:6:4:2 Filter: Noggrannhet 6:1:6:4:3 Filter: Kokalenderstatus 6:1:6:4:4 Filter: Förväntad brunst 6:1:6:4:5 Filter: Gruppdata 6:1:6:5 Tidsdiagnos 6:1:6:6:1 Ställa in larm på MPC: Aktivitetsnivå 6:1:6:6:2 Ställa in larm på MPC: Ingen sändning 6:1:6:6:3 Ställa in larm på MPC: Relativ aktivitet 44(60)

51 Programbeskrivning Utdrag ur ALPRO, Programbeskrivning Detta är ett utdrag ur boken ALPRO, 6.60/Programbeskrivning. Här listas funktionerna som är kopplade till aktivitetsmätarsystemet. GRAF KO NR: 285 GRUPP: 3 STARTADE: AKTIVITET: 19 GRAF A KO NR: 285 GRUPP: 3 STARTADE: 10 AKTIVITET: R 1:2 AKTIVITET Aktivitetsinformationen kommer från aktivitetsmätarsystemet. Aktivitetsmenyn har fem alternativ. Förutom att visa aktivitetsdata i diagram respektive siffror har den funktioner för kontroll/ändring av inställningen av aktivitetsmätaren och för kontroll/återställning av aktivitetslarm. Funktionen Ändra mätare gör det möjligt att ändra mätarnumret om en ko har tilldelats fel mätarnummer i ALPRO-systemet. Studera aktivitetsdata och grafer 1:2:1 GRAF Funktionen visar aktiviteten för de senaste 48 timmarna i en grafisk kurva. Den visar också timmar för gällande tidsdata. Exempel: Antag att det är en viloperiod (R) varje dag. Efter ett dygn är det en ökad aktivitet (A). Aktiviteten är satt till Starttiden sätts till 4-5 timmar efter den första timmen av hög aktivitet. Om aktivitetsdatan är äldre än 24 timmar visas ingen graf. Istället visas meddelandet: AKT.DATA ÄR FÖR GAMMAL AKTIVITET KO NR: MÄTARE NR: SENASTE SÄND: STATUS: TILL B A 1:2:2 AKTIVITET Funktionen visar aktiviteten för de senaste 24 timmarna i antal och den senaste avlästa och överförda aktiviteten. Detta är samma information som i 1:2:1 fast med siffror. Siffrorna kan vara mellan 0 och 255. Aktuell sändingstid ("-" = ingen sändning). Om det har varit en sändning, visas detta med en siffra. 45(60)

52 Programbeskrivning (B) Senaste sändningen kl hade aktivitet 10, vilket innebär att kons mätare registrerade 10 rörelser under den timmen. Mätarens status visas också i displayen. Se avsnittet "Ställa in aktivitetsmätarna i rätt läge" längre fram i kapitlet. Om aktivitetsinformationen är äldre än 24 timmar visas ingen graf. INSTÄLLNING KO NR: 1 GRUPP: 1 MÄTARE NR: 4567 STATUS: TILL 1:2:3 INSTÄLLNING Allmänt Denna funktion gör det möjligt att ställa in mätaren i ett speceillt läge, för att reducera antalet av Högaktivitetslarm eller Antal sändningslarm. Lägesbeskrivning Det är möjligt att sätta aktivitetsmätaren i fyra olika lägen: TILL, FRÅN, BETE och STDBY. TILL Starta mätaren med magneten. I detta läge kan mätaren lagra sändningar och göra så att processorn ger larm. ÄNDRING INTE MÖJLIG, ANVÄND MAGNETEN FÖR ATT AKTIVERA MÄTAREN TRYCK <ENTER> OCH FÖRSÖK IGEN FRÅN Mätaren kan bara sättas till FRÅN med magneten. Om en användare försöker ändra läget till FRÅN i processorn, visas följande felmeddelande på displayen. INSTÄLLNING KO NR: 1 GRUPP: 1 MÄTARE NR: 4567 STATUS: BETE BETE I BETEs läget är Antalet Sändningslarm avstängt. Aktivitetsmätaren går till läge TILL när en ny sändning lagrats. Detta är till nytta när en ko är på bete eller utanför mottagningsområdet. Betesläget används som förvalt värde när en ny mätare läggs in i processorn. 46(60)

53 Programbeskrivning INSTÄLLNING KO NR: 1 GRUPP: 1 MÄTARE NR: 4567 STATUS: STDBY 5 DAGAR UPPHÖR: AKTIVITETSLARM ALLA INGEN SÄNDNING KO NR: 5342 TA BORT LARM: TA BORT ALLA LARM: NEJ NEJ FÖRSTA LARM STDBY Läget STDBY (standby) används för att stänga av aktivitetslarm när en ko är dräktig, eller då en ko inte behöver ge larm. Ställ in status på STDBY och tryck på ENTER. Skriv det antal dagar som larmet ska vara avstängt. Max 255 dagar. Slutdatumet visas. När det angivna antalet dagar har gått återgår aktivetsmätaren till läget BETE. 1:2:4 AKTIVITETSLARM Menyn 1:2:4, AKTIVITESLARM visar larmen för aktivitetsmätarsystemet. Du kan välja mellan: ALLA 48 TIMMAR INGEN AKTIVITET INGEN SÄNDING 24 TIMMAR UTAN SÄNDNING 48 TIMMAR UTAN SÄNDNING Funktionen kan hantera alla utlösta larm. Larmet INGEN SÄNDNING löses ut när aktivitetsmätaren inte har sänt något på ett visst antal timmar (1-23), vilket du ställer in i funktion 6:1:1 under INGET AKTIVITETSLARM. Om du anger 0 stängs INGEN SÄNDNING av. Om funktion 1:2:4, AKTIVITETSLARM, indikerar ett larm blinkar larmsymbolen. Det kommer också att ges ett larm i funktion 8, LARM. Eftersom larmen läggs in i kohistorien är de både säkerhetskopierade och återställda. Ta bort INGET AKTIVITETSLARM och INGEN SÄNDNING "Larm" (TA BORT LARM) gäller larmet som angivits på första raden. Välj JA och tryck på Enter för att bara ta bort denna typ av larm för kon. Om du vill ta bort alla larm för alla kor anger du JA vid TA BORT ALLA LARM trycker på Enter. Kontrollera att fältet ALLA har valts på första raden. Ett specifikt typ av larm som valts på första 47(60)

54 Programbeskrivning raden och JA vid TA BORT ALLA LARM tar bort denna typ av larm för alla kor. LARMET KAN INTE RADERAS LARMET KAN ENBART RADERAS AV EN NY MÄTARSÄNDNING TRYCK <ENTER> OCH FÖRSÖK IGEN Larmen 24 och 48 TIMMAR UTAN SÄNDNING kan inte tas bort från denna display Larmen 24 TIMMAR UTAN SÄNDNING och 48 TIMMAR UTAN SÄNDNING används i funktion 1:2:1, Graf, och i funktion 1:2:2, Aktivitetsdata. Dessa larm kan därför inte tas bort. De tas bara bort genom en ny sändning från den kons aktivitetsmätare. Om du försöker återställa dessa larm återställs INGEN SÄNDNING och meddelandet här till vänster visas. Om du trycker på Enter eller Escape visas AKTIVITETSLARM på nytt. De tre larmen tas automatiskt bort när en ny sändning skickas från kon. 1:2:5 ÄNDRA MÄTARE Denna display visar korna, en i taget, som inte uppvisar någon aktivitet tillsammans med deras mätarnummer. En lista med okända mätarnummer visas också. I detta fall definieras "Ingen aktivitet" som: kor som larmats för 48 eller 24 timmar utan sändning eller kor med aktivitet 0. Om en ko i besättningen inte uppvisar någon aktivitet är den troligaste förklaringen att hon har programmerats i ALPRO med felaktigt mätarnummer. En okänd mätare är en mätare som rapporterar aktivitet fast den inte har tilldelats någon ko. I denna display kan du ändra kor med felaktiga mätarnummer genom att tilldela dem rätt mätarnummer. 4:3:3 RELATIV MÄNGD På den här displayen kan du ställa in filtret på kor med låg relativ mängd eller låg relativ aktivitet. Den relativa mängden definieras som faktisk mängd/förväntad mängd. Med den övre gränsen satt till 80 (standard), visar filtreringen alla kor som mjölkar mindre än 80 % av deras förväntade mängd. Välj mellan mängder från senaste mjölkning eller 48(60)

55 Programbeskrivning flera mjölkningar i rad från mjölkning 1, 2, 3 eller 4, idag eller igår. Relativ aktivitet fungerar på ett liknande sätt och definieras som faktisk aktivitet/förväntad aktivitet. KOKALENDER BRUNST >SEMINERING KO NR: GRUPP: 3 ÄNDRA 15 (+++) TJUR: FERDINAND SEMINERING: ANTAL SEMIN: 01 KALVNING: UTSLAGSKO: NEJ 4:4 AKTIVITET Funktionen innehåller alla kor som har hög aktivitet. Indikationer på hög aktivitet: (+) Ökad aktivitet 1, igår (++) Ökad aktivitet 2, igår (+++) Ökad aktivitet 3, igår + Ökad aktivitet 1, idag ++ Ökad aktivitet 2, idag +++ Ökad aktivitet 3, idag ALPRO-processorn håller reda på aktivitetsnivån för varje ko. Varje ko har en individuell databas där hennes aktivitet är lagrad timme för timme. Den lagrade aktiviteten är fullt jämförbar med tidigare värden. Om kon är mer aktiv än jämförbart värde, kommer systemet att ge en varning. Från start kommer det att ta en 4-5 dagar att bygga upp en kos databas med tillförlitliga värden. Databasen kommer sen att bli en aktivitetsmodell. När en ko exempelvis, släpps ut på bete varje dag vid samma tid, kommer den aktiviteten att byggas in i databasen, men ger inget larm för ökad aktivitet. En ko måste ha en ökad aktivitet under 4-5 timmar innan filtret rapporterar henne som +, ++, eller +++. Om larmet för hög aktivitet är äldre än 24 timmar, rapporteras det som (++). Det innebär att om en ko har rapporterats med ++ kl en dag, säger rapporten (++) kl nästa dag. Efter 48 timmar kommer larmet att tas bort. 49(60)

56 Programbeskrivning 5:1:7:6 AKTIVITETSLISTA Denna lista visar kor med larm av typen 48 TIMMAR UTAN AKTIVITET eller INGEN SÄNDNING. Kor kan endast ha 48 timmars larm om 24 timmars larm är inställt. Men det är möjligt att ha ett 24 timmars larm utan att ha ställt in INGEN SÄNDING eftersom larmet kan stängas av. AKTIVITET 1: ALLMÄNT 5: TIDSDIAGNOS 2: ANTENN 3: SENASTE SÄND 4: FILTERINSTÄLLNING 6:1:6 AKTIVITET Med funktionerna i denna meny kan du konfigurera antennerna och kontrollera aktivitetsmätarna. 6:1:6:1 ALLMÄNT Skriv in det antal aktivitetsantenner som finns och skriv in startadress. Adressintervallet är 4 till 35 och standardvärdet är 6. På displayen visas också om ett larm för hög aktivitet gör att ett larm visas på processordisplayen eller inte. 50(60)

57 Programbeskrivning 6:1:6:2 STATUS MÄTARE I denna display visas en bekräftelse när en mätare har sänt ett meddelande om TILL eller FRÅN. Mätarnumret och typ av meddelande (TILL eller FRÅN) visas. Antennummer visar alla antenner som tagit emot meddelandet. SENASTE SÄND MÄTARE NR KO NR TID 12:45: STATUS PÅ Aktuell tid 6:1:6:3 SENASTE SÄNDNING Funktionen visar den senaste upptäckta aktiviteten av systemet. Den visar också sista sändning från aktivitetsmätare utan överensstämmande konummer, d v s okänd aktivitetsmätare. AKTIVITETSMÄTARE, KO NR och den sista avläsningen från aktivitetsmätaren. TID Den timmen då den sista sändningen mottogs. STATUS Visar vilket läge mätaren är inställd på. TILL, FRÅN, BETE eller STANDBY Se funktion 1:2:3. 6:1:6:4 FILTERINSTÄLLNING Filterinställningen omfattar inställningarna för Känslighet, Noggrannhet, Kokalender status, Nästa brunst och Gruppdata. 6:1:6:4:1 KÄNSLIGHET Känslighetsinställningen anges av systemet. Inställningen kan åsidosättas om du anger andra nivåer för en grupp kor på skärmen 6:1:6:4:5, GRUPPDATA. Känslighetsnivån för hög aktivitet kan anges mellan 1 och 10. Känslighet 1 betyder att systemet bara kräver en timmes hög aktivitet för att utlösa ett larm. För känslighet 2 kräver systemet två timmars hög aktivitet som följer på varandra. Känslighet 3 kräver tre på 51(60)

58 Programbeskrivning varandra följande timmar osv. 6:1:6:4:2 NOGGRANNHET Filtret har tre nivåer: 50, 60 eller 70. Varje nivå har en motsvarande noggrannhet uttryckt i %. Standardvärdena visas på skärmen. 50 motsvaras av ett plustecken, 60 två plustecken och 70 tre plustecken. Du kan justera varje nivå uppåt eller nedåt genom att ändra aktivitetsnivåvärdet. 6:1:6:4:3 KOKALENDER STATUS Ange NEJ vid kokalenderstatus där ökad aktivitet INTE ska resultera i ett aktivitetslarm. Förinställt värde för alla status är JA. 6:1:6:4:4 FÖRVÄNTAD BRUNST Denna display gör det möjligt att minska noggrannheten för aktivitetslarm upp till fyra dagar före och efter förväntat brunstdatum. Förinställt värde är 2 dagar. När en lägre noggrannhet ställs in utlöser även en mindre aktivitetsförändring under dagarna nära förväntad brunst ett aktivitetslarm. OBS! Brunstdatum måste rapporteras i Kokalendern 1:3. I annat fall kan ALPRO-systemet inte beräkna förväntat brunstdatum. 52(60)

59 Programbeskrivning 6:1:6:4:5 GRUPPDATA I denna display kan du göra aktivitetsinställningar för en grupp kor. Varningen för hög aktivitet kan stängas av. Ange då NEJ vid VARNA FÖR HÖG AKTIVITET. Typ av aktivitet rekommenderas ha inställningen OREGELBUNDEN. KONTINUERLiG är en mycket känslig inställning som bara används för att upptäcka låg aktivitet. Den kan bara användas för en grupp kor med ett mycket fast aktivitetsmönster och hanteras i ALPRO Windows. Se ALPRO/Aktivitetsmätarsystem. Känslighetsnivån kan ställas in mellan på 1 och 5. Den gäller hur många timmar av aktivitet som ska gå innan ALPRO ger ett larm. Värdet inom parentes gäller systeminställningen i menyn 6:1:6:4:1. TIDSDIAGNOS TID TID ANTENN NR: 1 12:34:25 12:28:12 ADRESS: 4 12:32:12 12:26:34 MÄTARE NR: :31:05 12:24:27 12:29:10 ---:---:--- TIDSDIAGNOS TID ANT TID ANT ANTENN NR: 0 12:34: :---:--- ADRESS: 2 12:32: :---:--- MÄTARE NR: :31: :---:--- 12:29: :---:--- 6:1:6:5 TIDSDIAGNOS Denna funktion används för att beräkna området kring antennen, och att uppskatta storleken på arean för att antennen kan motta en sändning. Välj en RF-anslutning Välj en mätare och skriv numret som ska användas som test. Varje gång en sändning tas emot från mätaren, t ex om magneten är i närheten av mätaren, sätter vi ett tidssteg på displayen och ett pipljud hörs från processorn. Om antennumret är satt till 0 läggs en ny kolumn in som visar antennnumrena på de anslutna antennerna. Det är möjligt att se om en sänding är mottagen av fler än en antenn. Displayen kommer att visa den senaste sändningen och från vilket antennummer. 53(60)

60 Programbeskrivning Så här ställer du in OBS-flaggor (påminnelsekoder) för en aktivitet Du kan ställa in OBS-flaggor (påminnelsekoder) för aktivitetsparametrar. Parametrarna är: Hög aktivitet, Ingen sändning och Relativ aktivitet. OBS-flaggor ställs in på processorn i menyn 6:3:2:1 eller på MPC-enheten. Lysdioderna på MPC-enheten tänds sedan om en ko, som rapporterats med det aktuella larmet, går in på den koplatsen. Del av dialogruta 6:3:2:1 Larmen definieras i meny 6:1:6:6:1 3 och följer samma mönster. OBS-flaggan definieras och sedan ställs max- och minimivärden in för att definiera tidsperioderna när rapportering ska ske. Tecknet " " betyder alltid att parametern har ignorerats. 6:1:6:6 LARM (MPC) Används för att definiera OBS-flaggor för en aktivitet som ska visas som påminnelsekod på MPC-enheten. 6:1:6:6:1 HÖG AKTIVITET Den vänstra raden visar standardvärdena. Hög aktivitet definieras av aktivitetsnivån, dvs ett eller flera plustecken, två eller tre plustecken eller tre plustecken under de senaste 24 timmarna. Den tidsperiod när systemet ska söka efter aktiva kor definieras av: - En tidsperiod efter seminering. Inställningsintervall: 1 och 99 dagar. Om du t.ex. ställer in >12 dagar börjar systemet söka efter hög aktivitet 12 dagar efter semineringen. - Timmarna kort efter det att hög aktivitet 54(60)

61 Programbeskrivning har påbörjats. Den här tidsperioden anges på de två raderna TIMMAR SEDAN HÖG AKT. På den första raden innebär värdet < 20 att rapporteringstiden slutar 20 timmar efter det att den höga aktiviteten startade. Inställningar mellan 10 och 48 är möjliga. Det värde som anges på nästa rad ger starttiden för rapporteringstiden. Du kan ange värden mellan 0 och 16. Observera att det här värdet måste vara lägre än det föregående - i annat fall görs ingen rapportering. - Laktationsdagar > 10 innebär att rapporteringen börjar 10 dagar efter kalvningen. Inställningsintervall: dagar. - Dräktiga kor och slaktkor kan uteslutas (standard) eller inkluderas. Rekommenderade inställningar Standardvärdet gör att systemet fungerar på samma sätt som inställningarna i ALPRO 6:50, där parametern hög inställning användes som aktivitetsvarning (=Påminnelsekod). I ALPRO version 6.60 kan du definiera med större noggrannhet vilka kor som ska uppmärksammas genom LED-lampan för aktivitetsvarning. Det betyder att högaktiva kor som inte ska semineras sorteras bort av systemet. Detta innebär i sin tur att LED-lampan fäster uppmärksamhet på färre men mer relevanta kor. De rekommenderade inställningarna är: AKT. NIVÅ <= + DAGAR SEDAN > 12 SEMIN TIMMAR SEDAN <24 HÖG AKTIVITET TIMMAR SEDAN >0 HÖG AKTIVITET LAKT. DAG >50 DRÄKTIG UTESLUTEN UTSLAGSKO UTESLUTEN 55(60)

62 Programbeskrivning 6:1:6:6:2 INGEN SÄNDNING Ingen sändning definieras av det antal timmar som har gått sedan senaste sändningen. Inställningsintervall: 4-48, standardvärdet är 8. - Rapporteringen kan ställas in så att den startar nära förväntad brunst. Inställningsintervallet är Laktationsdagar > 40 innebär att rapporteringen börjar 40 dagar efter kalvningen. Inställningsintervall: dagar. - Dagar sedan seminering är som standard " ". Inställningsintervall: Dräktiga kor, slaktkor eller högaktiva (+ / ++/ +++) kor kan uteslutas (standard) eller inkluderas. 6:1:6:6:3 RELATIV AKTIVITET Den vänstra raden visar standardvärdena. Den relativa aktiviteten uttrycks som ett procenttal av djurets faktiska aktivitet delad med den förväntade aktiviteten. Värdet kan ligga mellan 0 och 250 %. Den relativa aktiviteten definieras på de två första raderna. > - betyder att parametern negligeras. Ett värde mellan 0 och 250 % kan anges, vilket innebär att kor som visar en lägre aktivitet än det förinställda värdet inte rapporteras. På den andra raden innebär värdet < 60 att kor som visar en relativ aktivitet som är mindre än 60 % rapporteras. Den höga sannolikheten för aktivitet ger en uppskattning av hur giltigt det relativa aktivitetsvärdet är för kon. Sannolikheten beräknas utifrån variationerna i kons normala aktivitet. Ju lägre den höga aktivitetssannolikheten är, desto troligare är det att kon uppvisar en sann låg aktivitet. Hög aktivitetssannolikhet definieras på samma sätt som relativ aktivitet. Inställningsintervall: 0-99,9. Dagar sedan seminering är som standard " ". Inställningsintervall: (60)

63 Programbeskrivning Laktationsdagar är som standard inställt på " ". Intervallet är Dräktiga kor eller slaktkor kan uteslutas (standard) eller inkluderas. Högaktiva (+ / ++/ +++) kor kan uteslutas (standard), inkluderas eller vara obligatoriska. Rekommenderade inställningar Den relativa aktiviteten är i första hand avsedd för att identifiera kor med låg aktivitet. Rekommendationen är att inkludera alla kor i urvalet - även dräktiga kor, slaktkor och högaktiva kor. 57(60)

64 Programbeskrivning 58(60)
