SIMPLY CLEVER. ŠkodaAuto BILRADIO BLUES

Transkript

1 SIMPLY CLEVER ŠkodaAuto BILRADIO BLUES

2

3 Innehåll 1 Innehåll Radio Radio - översikt Viktig information Stöldskydd Grundinställning Radio-drift CD-spelare Handhavande

4 2 Radio Radio Radio - översikt A1 Vrid-/tryckknapp koppla till och från (tryck) reglering ljudstyrka (vrid) ytterligare funktionsinställningar i olika menyer A2 Vippknapp MENU (Meny) för att kalla fram menyinställningar av parametrar för radio eller CD-spelare A3 A4 A5 Vippknapp för inställning av ton Vippknapp AS automatisk lagring av station Vippknapp SCAN för aktivering av AM-radiofunktion snabbsökning inom respektive våglängdsområde genomsökning av innehållet på CD A6 A7 A8 A9 A10 CD-utmatningsknapp CD-schakt Knapp CD för aktivering av CD-funktion Vippknapp TP för aktivering av mottagning av trafikmeddelanden Vippknapp A/F växling mellan våglängdsområdena AM/FM A11 Vippknappar, manuell stationssökning, snabb stationssökning spårval i CD-drift, snabbmatning framåt och bakåt i CD-drift val av menypunkt A12 A13 Display Stationsknappar 1-6 lagring och sökning av radiostationer CD-urval Inmatning av kod Tecken i texten * Delar i utrustningen som är utmärkta på detta sätt monteras seriemässigt endast i vissa modeller eller finns som extrautrustning. Slut på stycket. Stycket fortsätter på nästa sida. Viktig information Garanti För apparaten gäller samma garantivillkor som för den nya bilen. Efter att garantitiden har gått ut byts en apparat som behöver repareras prisvärt mot en totalrenoverad, nyvärdig apparat med reservdelsgaranti. Förutsättningen är dock att inga skador föreligger på huset och att inga obefogade reparationsförsök har företagits. En skada som täcks av garantin får inte ha uppkommit genom osakkunnig behandling eller genom reparationsförsök av icke fackkunnig person. Dessutom får det inte finnas några utvändiga skador. Handhavande av radio Radion får endast manövreras när trafikläget verkligen tillåter detta. Inställningen av ljudstyrkan ska väljas så att man alltid lätt kan höra akustiska signaler utifrån, som t.ex. sirener från utryckningsfordon (polis, ambulans, brandkår). Utgångseffekt 4x20 W

5 Radio 3 VIKTIGT! Ägna uppmärksamheten i första hand på bilkörningen! Som förare bär du det fulla ansvaret för trafiksäkerheten. Utnyttja radions funktioner endast så att du i alla trafiksituationer alltid har kontrollen över bilen! Handhavande av display Behandla displayen med varsamhet, eftersom veck och repor kan uppstå vid tryck med fingrarna eller beröring med spetsiga föremål. Displayen kan rengöras från fingeravtryck med en mjuk trasa och vid behov med ren alkohol. Använd inga lösningsmedel som bensin eller terpentin eftersom dessa kan angripa displayytan. Stöldskydd Stöldskyddskodning Radioapparaten är utrustad med en komfortkodning. Första gången den tas i drift lagras säkerhetskoden inte bara i radion, utan även i bilen. Efter frånkoppling och efterföljande inkoppling av batteriet ska tändningen först slås på och därefter radion. Om radion skulle monteras i en annan bil måste säkerhetskoden matas in. I detta fall ska en Škoda Servicepartner eller en Škoda-importör kontaktas. Eftersom apparat endast fungerar efter att säkerhetskoden matats in, är användning efter en stöld i praktiken utesluten - ett bidrag till högre stöldskyddssäkerhet. Koden är lagrad i kombiinstrumentet. Därigenom avkodas den automatiskt (komfortkodning). En manuell inmatning av koden är normalt inte nödvändig. Inmatning av kod Koppla på radion med tillslagen tändning. Då visas först SAFE och därefter Säkerhetskoden matas in med hjälp av stationsknapparna 1-4. Bekräfta säkerhetskoden genom längre tryckning på stationsknappen 6. Om du har bekräftat en felaktig inmatad kod, kan hela förloppet upprepas ytterligare en gång. Om kodnumret skulle matas in fel en andra gång, spärras apparaten under en timme. Först efter att en timme förflutit, under tiden apparaten är inkopplad, är det möjligt att upprepa inmatningen av säkerhetskoden. Cykeln - två försök, spärrad en timme - gäller fortfarande. Grundinställning Koppla till och från apparaten Tryck på vrid-/tryckknappen A1 för att koppla till resp. från systemet. Om nyckeln dras ut ur tändningslåset med tillkopplad apparat, kopplas apparaten från automatiskt. Apparaten kan åter kopplas till genom att trycka på vrid-/tryckknappen A1. Vid frånslagen tändning kopplas apparaten från efter ca. en timme (skydd mot urladdning av bilens batteri). Om radion stängs av genom att tändningsnyckeln dras ur, kopplas den till automatiskt när tändningen slås till på nytt.

6 4 Radio Ljudinställningar En förnyad tryckning på vippknappen väljer önskad parameter. Ställ in önskat värde genom att vrida vrid-/tryckknappen A1. Du kan välja mellan följande parametrar: TRE - diskantinställning; BASS - basinställning; BAL - inställning av ljudstyrkans förhållande mellan vänster och höger sida; FAD - inställning av ljudstyrkans förhållande mellan framsäte och baksäte; Inställning av specialfunktioner Tryck på vippknappen MENU (Meny), för att aktivera menyn Setup. Välj enskilda funktioner i menyn genom att trycka på vippknappen MENU (meny) eller genom att trycka på vippknapparna,. Ställ in önskat värde genom att vrida manöverknappen A1. REG AUTO / REG OFF Några program från radiostationerna är ibland uppdelade i regionalprogram. Därför kan en stations regionalprogram i vissa regioner sända ut olika innehåll. Apparaten försöker därefter endast ställa in alternativa frekvenser för den valda stationen. Om emellertid kvaliteten är så dålig, att en programförlust hotar, accepterar apparaten relaterade frekvenser. Vid valet REG AUTO sker en omkoppling till en regional relaterad sändare endast vid hotande förlust av sändaren. Välj REG OFF för att mottagaren ska övergå till den regionalt relaterade sändaren utan inskränkning. GALA Din radio höjer automatiskt ljudstyrkan vid ökande körhastighet. Ett högre inställningsvärde ger en snabbare höjning av ljudstyrkan. LOUD Vid låg ljudstyrkenivå förstärker denna funktion området med låga och höga frekvenser. BEEP Till- och frånkoppling av signalton vid lagring av radiostationer. ON VOL Radion lagrar den senast inställda ljudstyrkan innan den stängdes av. Om detta värde är högre, sänks ljudstyrkan till värdet i parameter ON VOL när radion slås på igen. PHONE* Om bilen är utrustad med en handsfree-anordning, sker monoåtergivning av telefonsamtalet via högtalarna i bilen. PDC AT* Om din bil är utrustad med parkeringshjälp, sänks ljudstyrkan automatiskt till en fördefinierad nivå, när parkeringshjälpen är aktiverad. PDC AT0 - begränsar inte ljudstyrkan; PDC AT1 - begränsar den aktuella ljudstyrkan till en mellannivå; PDC AT2 - begränsar den aktuella ljudstyrkan till en låg nivå; PDC AT3 - stänger av ljudet helt (Mute). AUX* Inställning av ingångskänslighet AUX LEV: AUX LEV 1 - hög nivå, används speciellt för Notebooks; AUX LEV 2 - mellannivå, används för kassetter eller CD-spelare; AUX LEV 3 - låg nivå, används för MP3-spelare;

7 Radio 5 Varje ändring av inställningen sparas vid växling till en annan punkt i menyn. Radio-drift Byte av våglängdsområde Radion är utrustad med våglängdsområdena FM och AM, och växla mellan dessa genom att trycka långvarigt på vippknappen A/F. I områdena FM1/AM1 och FM2/AM2 finns vardera 6 minnesplatser, och växla mellan dessa genom att trycka kortvarigt på vippknappen A/F. Sökning och lagring av radiostationer Manuell sökning Den önskade radiostationens frekvens ställs in genom att man trycker på vippknappen eller. Automatisk stationssökning SEEK Tryck på vippknappen eller för att radion ska söka den efterföljande radiostationen inom valt våglängdsområde. Funktionen SCAN Tryck på vippknappen SCAN för att kort spela upp radiostationerna inom det aktuella våglängdsområdet (i 10 sekunder). Tryck på nytt på vippknappen SCAN för att avsluta denna funktion och den aktuella stationen spelas upp. Lagra station Efter att radiostationen valts, håll den stationsknapp A13, på vilken denna station ska lagras, intryckt tills det kortvarigt blir tyst och det hörs en kort signal. Automatiskt stationssökning med lagring av radiostationer Tryck på vippknappen AS. Detta startar en automatisk stationssökning, under vilken de 6 stationerna med starkast signal lagras i minnesfält FM2 resp. AM2. På displayen visas STORE. Detta gäller endast våglängdsområde FM2 och AM2. När lagringen av radiostationer på stationsknapparna A13 är avslutad, kan den önskade radiostationen kopplas in genom att du trycker på en av stationsknapparna A13. Vid varje ytterligare tryckning på vippknappen AS uppdateras de lagrade radiostationerna i det aktuella våglängdsområdet och lagras på nytt. Radiotext Några radiostationer sänder extra textinformation - vilken betecknas som radiotext. Textinformation är inte tillgänglig från alla radiostationer. Beroende på den mottagna signalens kvalitet behöver radion en viss tid för att läsa in alla framställda tecken korrekt.

8 6 Radio Trafikmeddelanden Aktivering och avaktivering av trafikmeddelanden Tryck på vippknappen TP, varvid TP visas på displayen. Om en radiostation som inte sänder trafikmeddelanden är inställd, söker radion efter en station som sänder trafikmeddelanden. På displayen visas TP SEEK. Om ingen radiostation hittas, vilken sänder trafikmeddelanden, visas NO TP på displayen. Ett inkommande trafikmeddelande bryter automatiskt CD-uppspelningen eller radiostationen, om denna för tillfället inte sänder något trafikmeddelande. På displayen visas INFO och Stationsnamn. Efter avslutat trafikmeddelande återgår radion automatiskt till den ursprungliga uppspelningen. Tryck på nytt på vippknappen TP om du vill avaktivera trafikradion, varvid TP visas på displayen.

9 CD-spelare 7 CD-spelare Handhavande Sätta i CD Tryck på knappen CD för att välja källa för uppspelningen: CD (intern CD-spelare), EXT (CD-växlare, om den är ansluten till radion) eller AUX. Skjut försiktigt in en CD-skiva i CD-schaktet A7, tills den dras in av sig själv. Uppspelningsfunktionen börjar automatiskt. CD-spelarens drift Audio-CD: Välja spår Tryck under uppspelning av CD-skivan på vippknappen eller, för att välja föregående eller efterföljande spår. Tryck längre på vippknappen eller för snabbuppspelning bakåt resp. framåt av spåret. Uppspelningen fortsätter när knappen släpps. MP3-filer: Välja spår Tryck under uppspelning av CD-skivan på vippknappen eller, för att välja föregående eller efterföljande spår. Tryck längre på vippknappen eller för snabbuppspelning bakåt resp. framåt av spåret. Uppspelningen fortsätter när knappen släpps. Tryck kortvarigt på vippknappen eller för att bläddra i mapparna eller i en Playlist (om detta finns på CD-skivan). Funktionen SCAN Tryck på vippknappen SCAN för att starta genomsökning av CDskivan. De första 10 sekunderna av varje spår spelas upp. Tryck på nytt på vippknappen SCAN för att återgå till normal drift. Tryck på vippknappen eller för att välja föregående resp. nästa spår. Avsluta uppspelning av CD Tryck på vippknappen A/F för att avsluta uppspelning av CD och aktivera radion. CD-skivan blir kvar i apparaten. Utmatning av CD Tryck på knappen A6 för att mata ut CD-skivan. Visning av tillkommande information (MP3-filer) Använd stationsknapparna 1-6 för att visa tillkommande information om MP3- filerna i displayen: 1 - Nummer på mappen och nummer på spåret; 2 - Namn på spåret; 3 - Namn på artisten; 4 - Namn på albumet; 5 - Namn på filen; 6 - Namn på mappen. Om den utmatade CD-skivan inte tas bort, matas den in på nytt av säkerhetsskäl. Om radion innan den ställdes om för CD-drift arbetade i TP-drift, avbryts uppspelningen av CD-skivan under trafikmeddelanden och apparaten växlar om

10 8 CD-spelare till radio-drift. Efter avslutat trafikmeddelande växlar apparaten tillbaka till CDdrift. Uppspelning av spår i slumpmässig ordningsföljd Tryck på vippknappen MENU (Meny), för att aktivera menyn Setup. Med hjälp av stationsknapparna väljer du en funktion ur menyn MIX. Ställ in önskat värde genom att vrida manöverknappen A1. Bitrate (dataflöde per tidsenhet) Apparaten stöder MP3-filer med bitrate från 32 till 320 kbit/s liksom MP3-filer med variabel bitrate. På filer med variabel bitrate kan avläsningen av speltiden vara osäker. Uppspelningsföljd för MP3-filer och mappar MIX Uppspelning av titlar i slumpmässig ordningsföljd. MIX OFF - funktionen i menyn är frånkopplad; MIX CD - uppspelning av spår på en CD i slumpvis ordningsföljd; MIX FLD - uppspelning av spår i slumpmässig ordningsföljd i en bestämd mapp (Folder); MIX PLS - uppspelning av Playlist (mapp med utvalda spår från enskilda mappar, vilka är lagrade på CD-skivan). Visas endast när den uppspelade CD-skivan innehåller en Playlist (spelningslista). Allmänna anvisningar för MP3-drift Krav på MP3-filer och -datamedia CD-ROM, CD-R, CD-RW med en kapacitet på 650 MB och 700 MB. CD-skivor måste motsvara standarden ISO 9660-Level 2 liksom Joliet-filsystem (single session och multisession). Filnamnen får inte vara längre än 64 tecken. Mappstrukturen är begränsad till 8 mappnivåer. Namn på artist, album och titel för den återgivna MP3-filen kan visas, om denna informationen finns som en ID3-etikett. Om det inte finns någon ID3-etikett, visas mapp- eller filnamnet. Det finns inte stöd för uppspelningslistor. Fig. 1 Uppspelningsföljd för MP3-filer och mappar

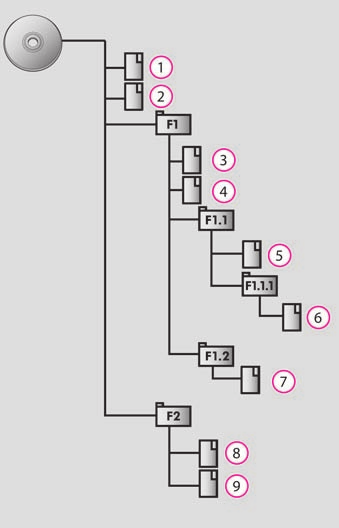

11 CD-spelare 9 Apparaten spelar de på ett datamedia lagrade MP3-filerna i en bestämd ordningsföljd sidan 8, fig. 1. Bilden visar som exempel en typisk MP3-CD, som innehåller titlar (Tracks ), mapp (Folder ) och undermapp. Varje förorening eller skada på en CD-skiva kan leda till svårigheter att läsa informationen. Hur allvarligt felet är beror på nersmutsningen resp. hur svår den mekaniska skadan är. Kraftiga repor orsakar läsfel, där CD-skivan kan hoppa eller fastna. Alla CD-skivor ska behandlas omsorgsfullt och alltid förvaras i ett skyddande fodral. Anvisningar för hantering av CD-skivor Hopp i uppspelningen Ojämna vägar och starka vibrationer kan ge upphov till av CD-skivan "hoppar". Kondensbildning Vid kyla och efter regnskurar kan fukt avsätta sig i CD-spelaren (kondensation). Detta kan orsaka hopp i uppspelningen eller förhindra uppspelning. I dessa fall måste man vänta till fukten har avdunstat. Anvisningar för vård av CD-skivor Om en CD-skiva skulle vara smutsig, ska den aldrig rengöras i spårriktningen, utan med en mjuk luddfri trasa inifrån och utåt. Vid kraftig nersmutsning rekommenderar vi att CD-skivan rengörs med ett i handeln förekommande rengöringsmedel för CD-skivor. Men även i detta fall får CD-skivan inte rengöras i spårriktningen, utan istället inifrån och utåt, och låt den därefter torka. Överhettningsskydd Om temperaturen i apparaten överstiger 85 C, avslutas uppspelningen av CDskivan av säkerhetsskäl. Se upp! Använd aldrig vätskor som bensin, förtunning eller rengöringsmedel för grammofonskivor, eftersom ytan på CD-skivan kan skadas. Utsätt aldrig CD-skivor för direkt solstrålning! Skriv aldrig och applicera inga etiketter på CD-skivorna! Ingång AUX-IN* Ingången för extern audiokälla AUX-IN är placerad under framsätets armstöd och är utmärkt med texten. Aktivering av en extern ljudkälla Tryck på knappen CD och tryck en gång till på knappen CD för att välja den externa ingången. Efter anslutning av den externa ljudkällan startar uppspelningen automatiskt. Avsluta uppspelning av extern ljudkälla Tryck på vippknappen A/F. Detta startar uppspelning av den senast valda radiostationen. Tryck på knappen CD och välj CD som källa för uppspelningen. En till AUX-IN-uttaget ansluten extern audiokälla spelas enkelt upp via radion och högtalarna. Externa audiokällor kan inte styras via radion. Du kan alltid välja en annan audiokälla på radion. Så länge som den externa audiokällan inte kopplas från, förblir den alltid aktiv i bakgrunden. Hur du manövrerar den externa audiokällan finner du i bruksanvisningen från berörd tillverkare. För AUX-IN-uttaget används en stereokontakt 3,5 mm. Om den externa audiokällan inte har denna stereokontakt, måste du använda en adapter. Anpassa uppspelningens ljudstyrka från extern audiokälla Ljudstyrkan för uppspelning av den externa audiokällan kan ställas in med volymreglaget på radion. Beroende på den anslutna audiokällan kan utgående ljudstyrkan från den externa audiokällan ändras.

12 10 CD-spelare Du kan dessutom ändra mottagningskänsligheten för AUX-IN-uttaget sidan 4, för att anpassa ljudstyrkan på uppspelningen från den externa audiokällan till de övriga audiokällorna eller förhindra distorsion. VIKTIGT! Placera aldrig en extern audiokälla på instrumentpanelen. Den kan flyga omkring i passagerarutrymmet vid en plötslig körmanöver och orsaka personskador. Placera aldrig externa audiokällor i närheten av någon airbag. Den kan vid utlösning av en airbag kastas bakåt i passagerarutrymmet och skada de åkande. Under färd får du inte hålla den externa audiokällan i handen eller i knät. Den kan flyga omkring i passagerarutrymmet vid en plötslig körmanöver och orsaka personskador. Dra alltid anslutningskabeln från den externa audiokällan, så att den inte inkräktar på körningen. Se upp! AUX-IN-uttaget får endast användas för audiokällor! Radioapparaten har ingen kontroll över den externa ljudkällans nivåinställning. Se till att högsta kvaliteten uppnås genom en passande kombination av ingångskänsligheten och utgångskänsligheten på den externa ljudkällan (mestadels med volymreglaget). Detaljerad information angående inställning finns i bruksanvisningen för apparaten. Om en extern audiokälla, vilken är utrustad med en adapter för extern strömförsörjning, är ansluten via AUX-IN, kan det förekomma att audiosignalen störs. Detta är beroende av kvaliteten på den adapter som används. Högtalarna i bilen är avstämda för en utgångseffekt på 30 W från radion.

13 Anteckningar 11

14

15 Škoda Auto arbetar ständigt på vidareutveckling av alla typer och modeller. Ha förståelse för att kontinuerliga förändringar av utförandet i form, utrustning och teknik är möjliga. Uppgifterna om leveransomfattning, utseende, effekt, mått, vikt, bränsleförbrukning, normer och funktioner för bilen överensstämmer med det tillstånd som gällde vid tidpunkten när uppgifterna sammanställdes. Viss utrustning sätts eventuellt in först senare (informationen finns tillgänglig hos lokala auktoriserade Škoda Servicepartner) eller erbjuds endast för speciella marknader. Inga anspråk kan därför grundas på uppgifter, bilder och beskrivningar i denna handledning. Eftertryck, kopiering, översättning eller annan användning, även utdrag, är inte tillåten utan skriftligt medgivande från Škoda Auto. Alla rättigheter förbehålls uttryckligen Škoda Auto enligt upphovsmannalagen. Ändringar av detta verk förbehålls. Utgiven av: ŠKODA AUTO a.s. ŠKODA AUTO a.s. 2009
