1 SIMPLY CLEVER Radio Blues Bruksanvisning Blues: Yeti Rádio švédsky S Z GC

2 Struktur på denna bruksanvisning (förklaringar) Denna bruksanvisning är systematiskt uppbyggd för att göra det enklare för läsaren att söka och förstå nödvändig information. I början av bruksanvisningen finns en innehållsförteckning i vilken alla teman listas efter varandra. Riktningsangivelser Alla riktningsangivelser, som "vänster", "höger", "fram", "bak", gäller i fordonets färdriktning. Symbolförklaring Anger att ett avsnitt är slut. Anger att avsnittet fortsätter på nästa sida. Anger ett registrerat varumärke. Anvisningar VARNING De viktigaste anvisningarna anges under rubriken VARNING. Anvisningar kännetecknade med VARNING uppmärksammar dig på en allvarlig olycks- och skaderisk. VIKTIGT Anvisningar som föregås av Försiktigt uppmärksammar dig på möjliga skador på fordonet (t.ex. skador på växellådan), eller visar på allmänna olycksrisker. En normal Anvisning uppmärksammar dig på viktig information för användning av fordonet.

3 Innehållsförteckning Allmänna anvisningar Viktiga anvisningar 2 Stöldskydd 2 Beskrivning och betjäning av apparaten 3 Apparatinställningar 3 Radio Betjäning 5 CD-spelare Betjäning 6 Externa ljudkällor Betjäning 8 Innehållsförteckning 1

4 Allmänna anvisningar Viktiga anvisningar Inledande information I denna bruksanvisning beskrivs alla möjliga utrustningsvarianter utan att de anges som extrautrustning, en viss modellvariant eller som marknadsspecifik utrustning. Detta innebär att de utrustningskomponenter som beskrivs i denna bruksanvisning inte nödvändigtvis finns i fordonet. Utrustningsomfattningen för ditt fordon beskrivs i köpedokumentationen som du erhåller vid fordonsköpet. Mer information kan du få från din ŠKODA-handlare. På bilderna i den här bruksanvisningen kan mindre detaljavvikelser förekomma i jämförelse med ditt fordon; bilderna syftar bara till att ge allmän information. Skötsel av displayen VIKTIGT Använd inte lösningsmedel som bensin eller terpentin som kan angripa displayens yta. Behandla displayen med varsamhet, eftersom tryck med fingrarna eller beröring med spetsiga föremål kan orsaka inbuktningar och repor. Fingeravtryck på displayen avlägsnas genom rengöring med en mjuk trasa som vid behov kan doppas i ren alkohol. Stöldskydd Stöldskyddskodning Betjäning Apparaten får endast betjänas när trafikförhållandena tillåter detta. VARNING I första hand ska uppmärksamheten ägnas åt körningen! Som förare bär du det fulla ansvaret för framförandet av fordonet. Använd apparaten så att du i varje trafiksituation har full kontroll över fordonet i annat fall uppstår olycksrisk! Ställ in ljudvolymen så att det alltid är lätt att höra ljudsignaler utifrån, som t.ex. sirener från utryckningsfordon (polis, ambulans, brandkår). En för högt inställd ljudstyrka kan leda till hörselskador! Radioapparaten är utrustad med en komfortkodning. Första gången den tas i drift lagras säkerhetskoden inte bara i radion, utan även i fordonet. Efter frånkoppling och efterföljande inkoppling av batteriet ska först tändningen slås på och därefter radion. Om radion ska installeras i ett annat fordon måste säkerhetskoden anges. Kontakta i så fall en ŠKODA-fackverkstad. Eftersom apparaten endast fungerar efter att säkerhetskoden matats in är användning efter en stöld i praktiken utesluten ett bidrag till högre stöldskyddssäkerhet. Koden är lagrad i kombiinstrumentet. Därmed avkodas den automatiskt (komfortkodning). En manuell inmatning av koden är normalt inte nödvändig. Inmatning av kod Slå på radion medan tändningen är påslagen. Då visas först SAFE och därefter Ange säkerhetskoden med hjälp av funktionsknapparna Allmänna anvisningar

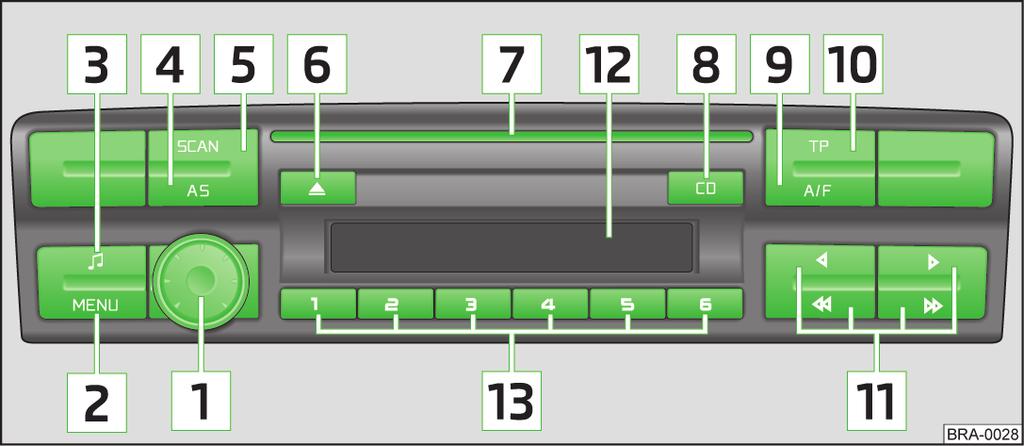

5 Bekräfta säkerhetskoden med funktionsknappen 6. Om du råkar bekräfta en felaktig kod kan du försöka ytterligare en gång. Om kodnumret skulle matas in fel en andra gång, spärras apparaten under en timme. Först när det har gått en timme, samtidigt som apparaten och tändningen varit påslagna, kan du mata in säkerhetskoden igen. Cykeln - två försök, spärrad en timme - gäller fortfarande. Beskrivning och betjäning av apparaten Beskrivning av apparaten CD-eject-knapp CD-schakt Knapp CD för aktivering av CD-funktion Vippknapp TP för aktivering av mottagning av trafikmeddelanden Vippknapp A/F för växling mellan våglängdsområdena AM/FM Vippknappar, manuell stationssökning, snabb stationssökning spårval i CD-drift, snabbmatning framåt och bakåt i CD-drift val av menypunkt Display Funktionsknappar 1 6 Lagring och val av radiostation Val av CD Inmatning av kod Koppla till och från apparaten Tryck på inställningsknappen 1 för att koppla till resp. från apparaten. Om tändningsnyckeln dras ut när apparaten är tillkopplad, kopplas apparaten från automatiskt. Apparaten kan slås till igen genom att man trycker på inställningsknapp 1. Vid frånslagen tändning kopplas apparaten från efter ca en timme (skydd mot urladdning av fordonets batteri). Om radion har stängts av genom att tändningsnyckeln dragits ur, kopplas den till automatiskt när tändningen slås till på nytt Bild 1 Apparatöversikt Inställningsknapp för till- och frånkoppling av radion (tryck) för reglering av ljudstyrkan (vrid) för ytterligare funktionsinställningar i olika menyer Vippknapp MENU för att öppna menyinställningar av parametrar för radio eller CD-spelare Vippknapp för ljudinställning Vippknapp AS för automatisk lagring av stationer Vippknapp SCAN för aktivering av AM-radiofunktion snabbsökning inom respektive våglängdsområde genomsökning av innehållet på CD Apparatinställningar Ställa in ljud Tryck på vippknappen igen för att välja önskad parameter. Ställ in önskat värde genom att vrida på inställningsknappen 1. Du kan välja mellan följande parametrar: TRE - diskantinställning; BASS - basinställning; BAL - inställning av ljudstyrkans förhållande mellan vänster och höger sida; FAD - inställning av ljudstyrkans förhållande mellan framsäte och baksäte; Allmänna anvisningar 3

6 Ställa in specialfunktioner Tryck på vippknappen MENU för att aktivera Setup-menyn. Välj enskilda funktioner i menyn genom att trycka på vippknappen MENU eller genom att trycka på vippknapparna,. Ställ in önskat värde med inställningsknappen 1. REG AUTO / REG OFF Några program från radiostationerna är under vissa tider uppdelade i regionalprogram. Därför kan en stations regionalprogram i vissa regioner sända ut olika innehåll. Apparaten försöker först endast ställa in alternativa frekvenser för den valda stationen. Om kvaliteten emellertid är så dålig att det finns risk för "programförlust" accepterar apparaten "relaterade" frekvenser. Om REG AUTO har valts sker omkoppling till en regional "relaterad" sändare endast vid hotande förlust av sändaren. Välj REG OFF för att mottagaren ska övergå till den regionalt "relaterade" sändaren utan inskränkning. GALA Din radio höjer automatiskt ljudstyrkan vid ökande körhastighet. Ett högre inställningsvärde ger en snabbare höjning av ljudstyrkan. LOUD Vid låg ljudstyrkenivå förstärker denna funktion området med låga och höga frekvenser. BEEP Till- och frånkoppling av signalton vid lagring av radiostationer. ON VOL Radion lagrar den senast inställda ljudstyrkan innan den stängdes av. Om detta värde är högre, sänks ljudstyrkan till värdet i parametern ON VOL när radion slås på igen. PHONE Om fordonet är utrustat med en handsfreeanordning, sker monoåtergivning av telefonsamtalet via högtalarna i fordonet. PDC AT Om ditt fordon är utrustat med "parkeringshjälp" sänks ljudstyrkan automatiskt till en fördefinierad nivå när "parkeringshjälpen" är aktiverad. PDC AT0 - ingen begränsning av ljudstyrkan; PDC AT1 - begränsar ljudstyrkan till mellannivå; PDC AT2 - begränsar ljudstyrkan till låg nivå; PDC AT3 - ljudbortkoppling (Mute). AUX Inställning av ingångskänslighet AUX LEV: AUX LEV 1 - hög nivå, används speciellt för Notebooks; AUX LEV 2 - mellannivå, används för kassett- eller CD-spelare; AUX LEV 3 - låg nivå, används för MP3-spelare; Varje ändring av inställningen sparas vid växling till en annan menypunkt. 4 Allmänna anvisningar

7 Radio Betjäning Vid varje ytterligare tryckning på vippknappen AS uppdateras de lagrade radiostationerna i det aktuella våglängdsområdet och lagras på nytt. Växla mellan våglängdsområden Radion är utrustad med våglängdsområdena FM och AM. Du kan växla mellan dessa genom att trycka in vippknappen A/F. I områdena FM1/FM2 och AM1/AM2 finns vardera 6 minnesplatser. Du kan växla mellan dessa genom att trycka kort på vippknappen A/F. Sök och lagra radiostation Manuell sökning Den önskade radiostationens frekvens ställs in genom att man trycker på vippknappen eller. Automatisk stationssökning SEEK Tryck på vippknappen eller för att radion ska söka den efterföljande radiostationen inom valt våglängdsområde. Funktionen SCAN Tryck på vippknappen SCAN för att kort spela upp radiostationerna inom det aktuella våglängdsområdet (i 10 sekunder). Tryck på vippknappen SCAN igen för att avsluta denna funktion och spela upp den aktuella stationen. Lagra station När du har valt radiostation ska du trycka in funktionsknappen 13, på vilken denna station ska lagras, tills stationen tystnar under en kort stund och det hörs en kort signal. Automatisk stationssökning med lagring av radiostationer Tryck på vippknappen AS. Detta startar en automatisk stationssökning, under vilken de 6 stationerna med starkast signal lagras i minnesfält FM2 resp. AM2. På displayen visas STORE. Detta gäller endast våglängdsområde FM2 och AM2. När lagringen av radiostationer på funktionsknapparna 13 är avslutad, kan du slå på önskad radiostation genom att trycka på någon av funktionsknapparna 13. Funktionen RDS Några radiostationer sänder extra textinformation vilken betecknas som radiotext. Textinformation är inte tillgänglig från alla radiostationer. Beroende på den mottagna signalens kvalitet behöver radion en viss tid för att läsa in alla framställda tecken korrekt. Funktionen trafikradio Aktivera och avaktivera trafikmeddelanden Tryck på vippknappen TP, TP visas på displayen. Om en radiostation som inte sänder trafikmeddelanden är inställd, söker radion efter en station som sänder trafikmeddelanden. På displayen visas TP SEEK. Om ingen radiostation som sänder trafikmeddelanden hittas, visas NO TP på displayen. Ett inkommande trafikmeddelande bryter automatiskt CD-uppspelningen eller radiostationen, om denna för tillfället inte sänder något trafikmeddelande. På displayen visas INFO och Stationsnamn. Efter avslutat trafikmeddelande återgår radion automatiskt till den ursprungliga uppspelningen. Tryck på vippknappen TP igen för att avaktivera trafikradion. Symbolen TP slocknar. Radio 5

8 CD-spelare Betjäning Anvisningar för hantering av CD-skivor I den interna enheten kan audio-cd (CD-A) och MP3-CD spelas upp. Sätta i CD Skjut in en CD med textsidan uppåt så långt in i schaktet 7 att den dras in automatiskt. Uppspelningsfunktionen startar automatiskt. Ta ut CD Tryck på knappen CD-skivan matas ut. Om den "utmatade" CD-skivan inte tas bort inom ca 10 sekunder, dras den av säkerhetsskäl in igen. Knappar för styrning av aktuella audiokällor Apparatens pilknappar eller fungerar alltid på den audiokälla som återges för tillfället, oberoende av i vilken meny man befinner sig. tryck kort för att växla till början av aktuellt spår eller kapitel; tryck igen för att växla till början av föregående spår eller kapitel. tryck kort för att växla till början av aktuellt spår eller kapitel, tryck igen för att växla till början av nästa spår eller kapitel. Tryck på vippknappen eller för snabbuppspelning bakåt resp. framåt av spåret. Uppspelningen fortsätter när knappen släpps. För att bläddra i mappar eller uppspelningslistor (om dessa finns på CD-skivan) ska du trycka på respektive funktionsknapp 13 (gäller för MP3-filer). Växla mellan audiokällor Tryck på knappen CD för att välja källa för återgivning: CD (intern CD-spelare), EXT (CD-växlare om denna är ansluten på enheten) eller AUX. VARNING CD-spelaren är en laserprodukt. Denna laserprodukt överensstämmer vid tillverkningstillfället med de nationella/internationella standarderna DIN EN : och DHHS Rules 21 CFR, Subchapter J och klassificeras som laserprodukt av klass 1. Laserstrålen i denna klass-1-laserprodukt är så svag att den inte utgör någon fara om produkten används för avsett ändamål. Produkten är utformad så att laserstrålen begränsas till apparatens insida. Detta innebär dock inte att lasern som är inbyggd i huset utan sitt hus inte skulle kunna klassas som en laserprodukt i en högre klass. Av denna anledning får apparatens hus under inga omständigheter öppnas. VIKTIGT CD-skivor med texten "Lägg ej i spelare utan iläggssläde" eller Eco Disc får aldrig läggas i den interna enheten för uppspelning. Utmatningen av CD-skivan tar några sekunder efter att man tryckt på. Under denna tid är spärren framför CD-schaktet öppen. Vänta alltid tills CD-skivan har matats ut helt innan du försöker skjuta in en ny CD-skiva. I annat fall kan apparatens CD-enhet skadas. Om CD-skivan är nedsmutsad, mekaniskt skadad, ej läsbar eller om den sätts i felaktigt kan det orsaka problem med uppspelningen. Detta kan leda till att CDskivan inte kan spelas upp alls eller till att uppspelningen blir hoppig. Kontrollera CD-skivan och sätt i den korrekt i enheten. Om problemen kvarstår, prova en annan CD-skiva och kontakta vid behov en ŠKODA-fackverkstad. Om innertemperaturen i apparaten är för hög, tas ingen CD emot. Apparaten kopplas om till det senast aktiva drifttillståndet. Rengör aldrig CD-skivans yta med vätskor som bensin, lösningsmedel eller rengöringsmedel för LP-skivor eftersom ytan kan skadas. Utsätt aldrig CD-skivan för direkt solstrålning! Använd endast lämpliga skrivverktyg för att skriva på en CD-skiva. Klistra inget på CD-skivan! Ojämna vägar och starka vibrationer kan ge upphov till att CD-skivan "hoppar". Vid kyla eller efter regnskurar kan det komma in fukt (kondens) i CD-spelaren. Detta kan orsaka hopp i uppspelningen eller förhindra uppspelning. I så fall måste man vänta tills fukten har avdunstat. 6 CD-spelare

9 Smutsiga CD-skivor ska inte rengöras med cirkulära rörelser utan inifrån och ut. Använd en mjuk luddfri trasa. Vid kraftig nedsmutsning rekommenderar vi att du rengör CD-skivan med ett vanligt rengöringsmedel för CD-skivor och låter den torka. Kopieringsskyddade CD-skivor och hembrända CD-R- och CD-RW-skivor kan ibland vara svåra att spela upp eller kan inte spelas upp alls. även den närmare informationen för MP3-funktionen. Gällande nationella bestämmelser gällande upphovsrätt ska beaktas. CD-spelaren innehåller inga delar som kräver skötsel eller kan repareras. Om CD-spelaren är defekt, kontakta en ŠKODA-fackverkstad. Om den utmatade CD-skivan inte tas bort, dras den in igen av säkerhetsskäl. Om radion arbetade i TP-drift innan den ställdes om för CD-drift, avbryts uppspelningen av CD-skivan under trafikmeddelanden och apparaten växlar om till radiodrift. Efter avslutat trafikmeddelande växlar apparaten tillbaka till CD-drift. Funktionen SCAN Spelar upp de första 10 sekunderna av spåren i tur och ordning. Tryck på vippknappen SCAN för att starta genomsökning av CD-skivan. De första 10 sekunderna av varje spår spelas upp. Tryck på nytt på vippknappen SCAN för att återgå till normal drift. För att välja föregående eller nästa spår ska du trycka på vippknappen eller. Uppspelning av spår i slumpmässig ordningsföljd Allmänna anvisningar för MP3-drift Krav på MP3-filer och MP3-datamedia CD-ROM, CD-R, CD-RW med en kapacitet på 650 MB och 700 MB. CD-skivor måste motsvara standarden ISO 9660-Level 2 liksom Joliet-filsystem (single session och multisession). Filnamnen får inte vara längre än 64 tecken. Mappstrukturen är begränsad till 8 mappnivåer. Namn på artist, album och titel för den återgivna MP3-filen kan visas, om denna information finns som ID3-etikett. Om det inte finns någon ID3-etikett, visas mapp- eller filnamnet. Det finns inte stöd för uppspelningslistor. Visning av tillkommande information (MP3-filer) Använd funktionsknapparna 1-6 för att visa tillkommande information om MP3- filerna på displayen: 1 - Nummer på mappen och nummer på spåret; 2 - Namn på spåret; 3 - Namn på artisten; 4 - Namn på albumet; 5 - Namn på filen; 6 - Namn på mappen. Bitrate (dataflöde per tidsenhet) Apparaten stöder MP3-filer med bitrate från 32 till 320 kbit/s liksom MP3-filer med variabel bitrate. På filer med variabel bitrate kan avläsningen av speltiden vara oexakt. Tryck på vippknappen MENU för att aktivera Setup-menyn. Välj menyfunktionen MIX med hjälp av funktionsknapparna. Ställ in önskat värde med inställningsknappen 1. MIX Uppspelning av titlar i slumpmässig ordningsföljd. MIX OFF menyfunktionen är frånkopplad; MIX CD uppspelning av spår på en CD i slumpvis ordningsföljd; MIX FLD uppspelning av spår i slumpmässig ordningsföljd i en bestämd mapp (Folder); MIX PLS uppspelning av spellistan (mapp med utvalda spår från enskilda mappar, vilka är lagrade på CD-skivan). Visas endast när den uppspelade CD-skivan innehåller en spellista. CD-spelare 7

10 Externa ljudkällor Betjäning Information om och hantering av externa källor En extern källa som är ansluten via AUX-IN-ingången kan spelas upp i fordonet via radiohögtalarna. Externa audiokällor kan inte styras via radion. Du kan när som helst välja en annan audiokälla på radion. Så länge den externa audiokällan inte kopplas från, förblir den aktiv i bakgrunden. Anvisningar för betjäning av den externa audiokällan finns i bruksanvisningen från respektive tillverkare. Förutsättningar för korrekt anslutning Externa audiokällor ansluts via AUX-IN-ingången med en standard stereokontakt på 3,5 mm. Om den externa audiokällan inte har denna stereokontakt, måste en adapter användas. Endast USB-apparater enligt specifikation 2.0 kan anslutas. Versionen på filhanteringstabellen FAT (File Allocation Table) på den anslutna apparaten ska vara FAT16 (< 2 GB) eller FAT32 (> 2 GB). Vid uppspelning från en apparat med en hårddisk (HDD), på vilken det finns stora datamängder, kan det förekomma en tidsfördröjning vid inläsning av översikten över musikfiler. Vid uppspelning från en apparat, på vilken det finns en komplicerad mappstruktur, kan det förekomma en tidsfördröjning vid inläsning av översikten över musikfiler. Mappstrukturen på den anslutna apparaten får inte överskrida åtta nivåer. En mapp ska inte innehålla fler än 1000 filer. Vid anslutning av apparaten får ingen USB-förlängningskabel eller USB-fördelare (HUB) användas. Adapter En adapter för anslutning av USB-apparater, apparater med Mini-USB-utgång eller en ipod kan köpas hos ŠKODA originaltillbehör. Anpassa uppspelningens ljudstyrka från extern audiokälla Ljudstyrkan för uppspelning av den externa audiokällan kan ställas in med volymreglaget på radion. Beroende på den anslutna audiokällan kan den utgående ljudstyrkan från den externa audiokällan ändras. Du kan också ändra mottagningskänsligheten för den externa audiokällan» sidan 4, AUX, för att anpassa ljudvolymen på uppspelningen från den externa audiokällan till de övriga audiokällorna eller förhindra distorsion. VARNING Placera aldrig externa källor på instrumentpanelen. De kan slungas omkring i passagerarutrymmet vid en plötslig körmanöver och orsaka personskador. Placera aldrig externa källor i närheten av krockkuddar. Om krockkudden löser ut kan de slungas bakåt i passagerarutrymmet och skada passagerarna. Under färd får externa källor inte hållas i handen eller i knät. De kan slungas omkring i passagerarutrymmet vid en plötslig körmanöver och orsaka personskador. Dra alltid anslutningskabeln till den externa källan så att kabeln inte stör under körning. VIKTIGT AUX IN-ingången får endast användas för audiokällor! Anvisningar för betjäning av den externa källan finns i bruksanvisningen från respektive tillverkare. Om en extern audiokälla, vilken är utrustad med en adapter för extern strömförsörjning, är ansluten via AUX-IN, kan det förekomma att audiosignalen störs. Detta är beroende av kvaliteten på den adapter som används. Högtalarna i fordonet är avstämda för en utgångseffekt på 4x20 W från radion. Vid utrustningsalternativ Soundsystem är högtalarna avstämda för en utgångseffekt från förstärkaren på 4x40 W + 6x20 W. AUX IN-ingång Ingången för extern audiokälla AUX-IN är placerad under framsätets armstöd och är märkt med texten. AUX IN-ingången aktiveras genom att man trycker på CD. Tryck sedan på CD för att välja den externa AUX-IN-ingången som källa för återgiving. När den externa ljudkällan har anslutits startar uppspelningen automatiskt. 8 Externa ljudkällor

11 Externa audiokällor som är anslutna till AUX-ingången kan inte styras via radioapparaten. Externa ljudkällor 9

12 ŠKODA AUTO a.s. arbetar kontinuerligt på att vidareutveckla sina radio- och navigationssystem. Vi ber om överseende med att radio- och navigationsapparaternas form och tekniska utförande när som helst kan komma att ändras. Uppgifterna om utseende, mått och funktioner hos radio- och navigationssystemen motsvarar informationen som fanns vid tidpunkten då detta skrevs. Inga anspråk kan grundas på uppgifter, bilder och beskrivningar i denna handledning. Eftertryck, kopiering, översättning eller annan användning, även utdrag, tillåts ej utan skriftligt medgivande från ŠKODA AUTO a.s. Alla rättigheter förbehålls uttryckligen ŠKODA AUTO a.s. enligt upphovsrättslagstiftningen. Med reservation för ändringar. Utgiven av: ŠKODA AUTO a.s. ŠKODA AUTO a.s. 2013

13 SIMPLY CLEVER Radio Blues Bruksanvisning Blues: Yeti Rádio švédsky S Z GC
