313F L. Hydraulgrävmaskin. Motor Motormodell Nettoeffekt SAE J1349/ISO Drivning Maximal körhastighet Maximal dragkraft Vikter. Cat C4.

Transkript

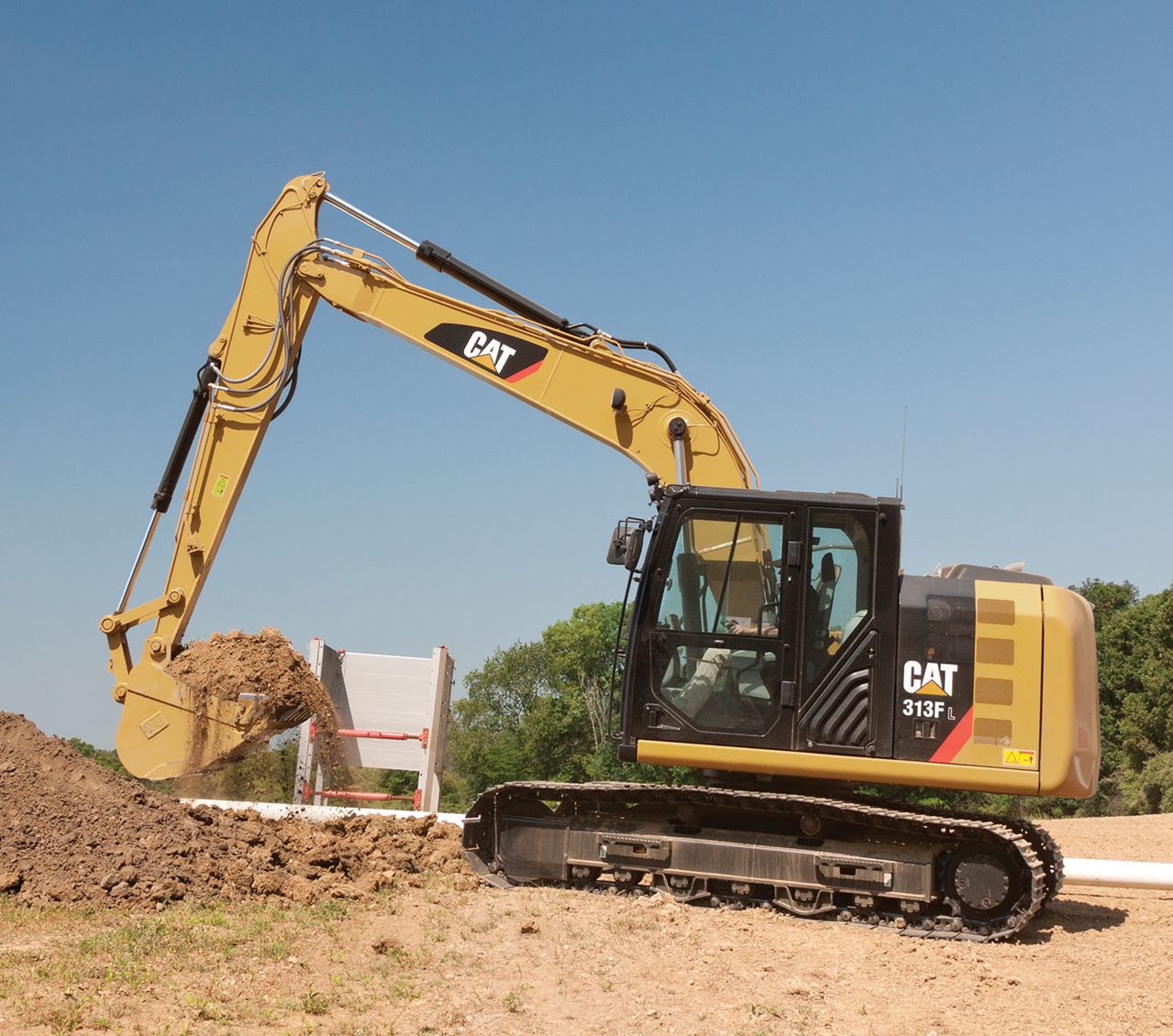

1 313F L Hydraulgrävmaskin Motor Motormodell Nettoeffekt SAE J1349/ISO 9249 Bruttoeffekt SAE J1995 Motoreffekt ISO Cat C4.4 ACERT 68 kw (92 hk) 74 kw (101 hk) 74 kw (101 hk) Drivning Maximal körhastighet Maximal dragkraft Vikter Minimal arbetsvikt Maximal arbetsvikt 5,4 km/h 113 kn kg kg

2 Inledning Cat 313F L är det perfekta valet för kunder som värdesätter tillförlitlighet, hållbarhet och maximal arbetseffektivitet. Maskinen drivs med en U.S. EPA Tier 4 Final och EU steg IV C4.4 ACERT-motor, och har robust konstruktion och ett toppmodernt hydraulsystem som gör att du kan flytta material hela dagen med otrolig hastighet och precision. Hytten är extremt tyst och levereras med justerbara reglage och förarstol som gör att du kan arbeta bekvämt och produktivt. Den har lättåtkomliga servicepunkter som gör rutinunderhållet snabbt och enkelt. Dessutom finns det ett komplett utbud av Cat-arbetsredskap och extra hydraulik, så att du kan ta dig an vilken uppgift som helst. Du hittar ingen bättre, mer effektiv 13-tons grävmaskin från någon annan tillverkare inte någonstans. Innehåll Motor...4 Hydraulik...5 Förarplats...6 Ramverk och underrede...7 Frontlänkage...8 Tillbehör...9 Integrerade tekniska lösningar...10 Servicevänlighet...12 Säkerhet...13 Komplett kundvård...14 Hållbarhet...15 Specifikationer...16 Standardutrustning...32 Tillvalsutrustning...33 Kommentarer

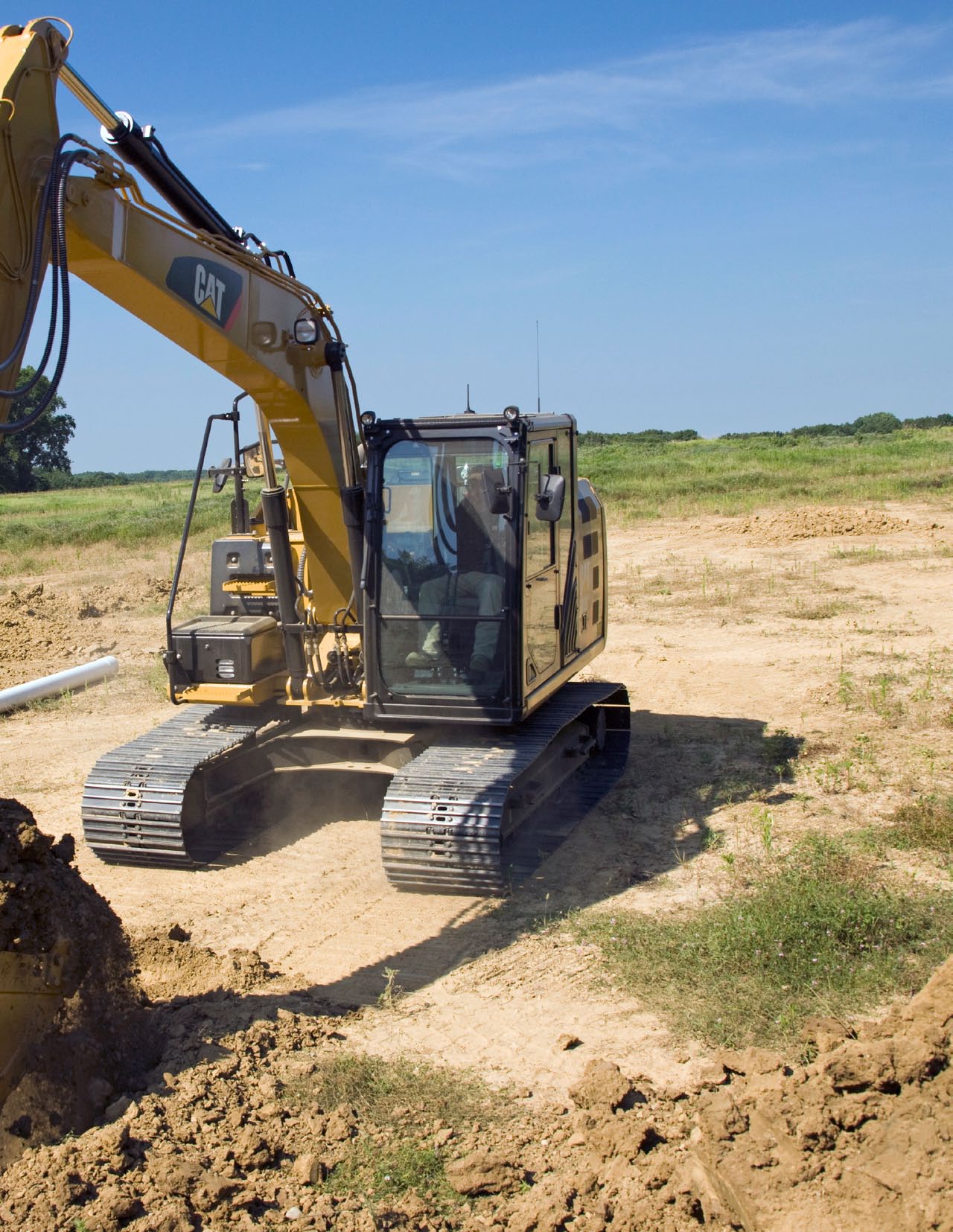

3 3

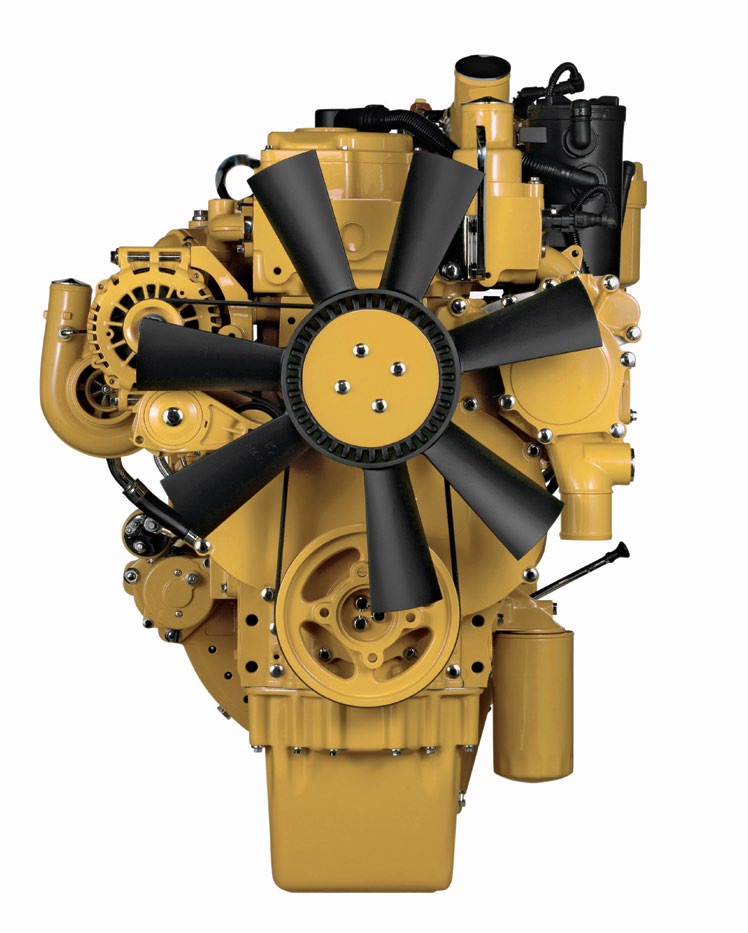

4 Motor Kraftfull och bränsleeffektiv för att uppfylla dina förväntningar Beprövad teknik Cat C4.4 ACERT-motorn uppfyller emissionskraven enligt Tier 4 Final och steg IV utan att störa arbetet. Starta bara motorn och börja arbeta. Systemet utnyttjar möjligheter i arbetscykeln för att regenerera, och du får massor av kraft att utföra arbetsuppgiften allt detta för att hjälpa dig att hålla dina ägandeoch driftskostnader på ett absolut minimum. Som alla Cat-motorer som uppfyller Tier 4 Final och steg IV är C4.4 ACERT utrustad med en kombination av beprövade komponenter för elektronik, bränsle, luft och efterbehandling. Genom att tillämpa beprövad teknik kan vi tillgodose dina högt ställda förväntningar på produktivitet, bränsleeffektivitet, driftsäkerhet och livslängd. Här följer de resultat du kan förvänta dig: Höga prestanda i en mängd olika tillämpningar. Ökad tillförlitlighet genom användning av gemensamma delar i en enkel konstruktion. Maximerad drifttid och minskade kostnader med support i världsklass från Cat-återförsäljaren. Minimerad påverkan på utsläppssystemen utan föraråtgärder. Hållbarhet och lång servicelivslängd. Bättre bränsleekonomi med minimerade underhållskostnader. Samma enastående effekt och respons. 4

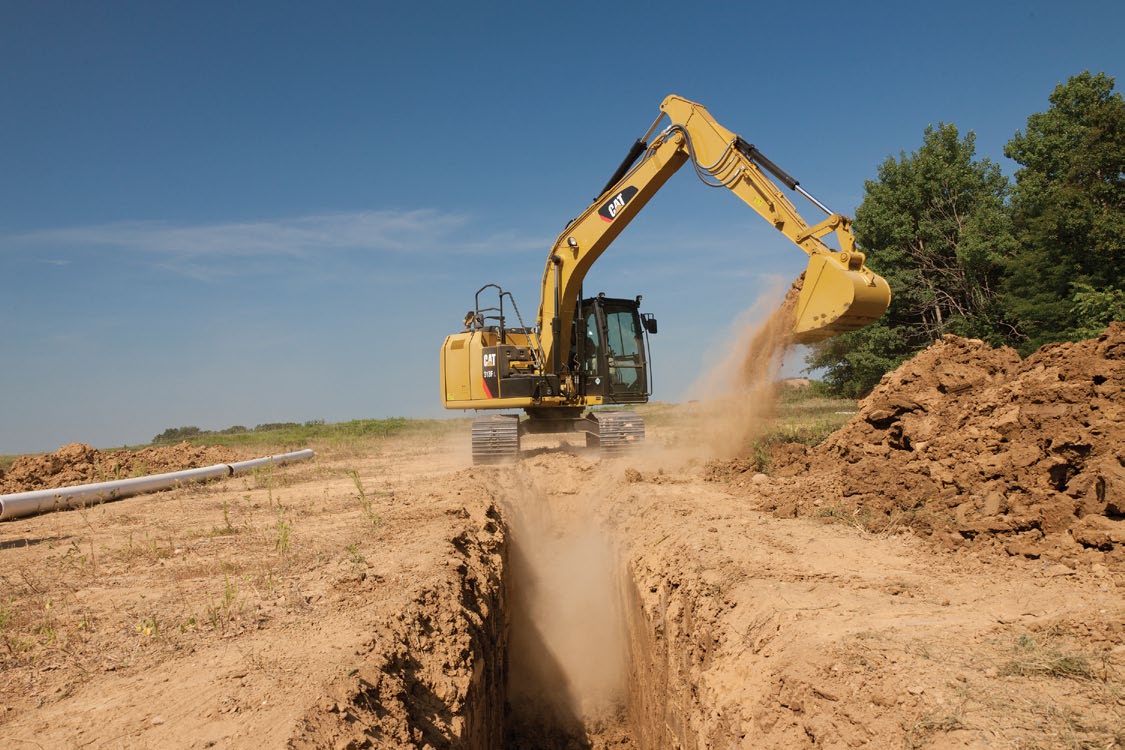

5 Hydraulik Kraft som flyttar materialet med fart och precision En kraftfull och effektiv konstruktion När det gäller att snabbt och effektivt flytta material behöver du hydraulkraft den typ av markgenomträngande kraft som 313F L kan leverera. Större hydrauliska komponenter såsom pumpar och ventiler är placerade nära varandra så att kortare rör och ledningar kan användas. Den här konstruktionen leder till mindre friktionsförlust, mindre tryckfall och mer kraft till marken för det arbete du behöver få utfört. Unik kontroll Manövrerbarheten är en av de viktigaste egenskaperna i Cat-grävmaskiner, och en av nyckelkomponenterna i detta är huvudkontrollventilen. Ventilen öppnas långsamt när joystickrörelsen är liten och öppnas snabbt när rörelsen är stor. Ventilen fördelar flödet där du behöver det, när du behöver det. Det ger en jämnare gång, större effektivitet och lägre bränsleförbrukning. Extrahydraulik för större mångsidighet Extra hydraulik ger dig större mångsidighet vad gäller val av redskap så att du kan ta dig an mer arbete med bara en maskin. Det finns flera alternativ du kan välja mellan. En krets för redskapsfäste t.ex. gör det möjligt att växla från ett redskap till ett annat på bara några minuter, utan att behöva lämna hyttens komfort och bekvämlighet. Återcirkulation av bommens och stickans olja för ökad effektivitet 313F L regenererar oljeflödet från bom- och stickcylindrarnas kolvsida till bom- och stickcylindrarnas kolvstångsida under arbetscykeln för att spara energi och bidra till bättre bränsleeffektivitet. Den är optimerad för varje varvtalsinställning du väljer och ger därmed mindre tryckfall, vilket ger dig större grad av manövrerbarhet, högre produktivitet och lägre driftskostnader. 5

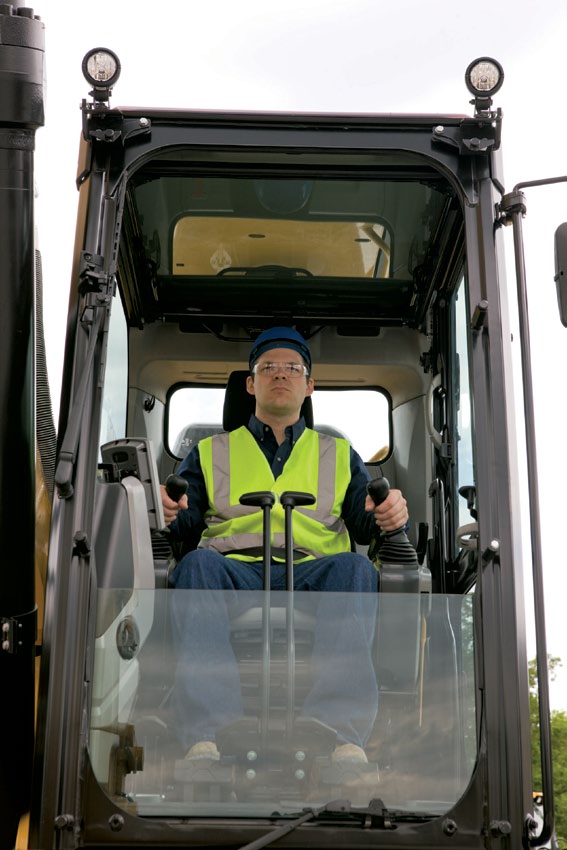

6 Förarplats Komfort och trivsel som ökar produktiviteten En säker, tyst hytt ROPS-hytten (Roll-Over Protective Structure) ger dig en säker arbetsmiljö. Den bidrar också till din komfort eftersom den är fäst på en förstärkt ram med särskilda fästen av viskös typ som begränsar vibrationer och onödigt ljud. Lägg till speciell takklädsel och tätning så har du en hytt som är lika tyst som dagens pickuper. Bekväma tillval för förarstolen I utbudet av stolalternativ ingår luftfjädring, uppvärmning och luftkylning. Alla förarstolar har fällbart ryggstöd, övre och undre sidojustering samt inställning av höjd och lutning för att ge dig maximal komfort. En sval eller varm miljö Den automatiska klimatanläggningen har flera luftutblås med filtrerad ventilation. Luften strömmar på golvet, bakom förarstolen och framför föraren, så att arbetet blir mycket behagligare och mer produktivt i både varmt och kallt väder. Anpassade reglage Den högra och vänstra joystickkonsolen kan justeras efter dina önskemål, vilket förbättrar såväl komfort som produktivitet under arbetsdagen. Dessutom finns en knapp på höger joystick som används till att minska varvtalet när du inte arbetar för att spara bränsle. Tryck på den en gång för att minska hastigheten, och tryck på den igen för att öka hastigheten till normal körning. En praktisk skärm LCD-skärmen är lätt att se och navigera på. Den är anpassad för dagens globala arbetskraft med funktioner för upp till 42 språk. Bildskärmen visar tydligt den viktiga information du behöver för att arbeta effektivt. Dessutom visar den bilden från den standardmonterade bakåtriktade kameran, så att du kan se vad som händer runt omkring dig och på ett säkert sätt fokusera bättre på arbetsuppgiften. Gott om förvaringsutrymmen och extra eluttag Förvaringsutrymmen finns i fram-, bak- och sidokonsolerna i hytten. Mugghållaren rymmer stora muggar och en hylla bakom sätet har plats för stora mat- och verktygslådor. Eluttagen på 12 V är praktiskt placerade nära förvaringsutrymmena, så att du kan ladda dina elektroniska apparater som MP3-spelare, mobiltelefon eller surfplatta. 6

7 Ramverk och underrede Konstruerad för tuffa tillämpningar Robust underrede Standardunderredet och det långa underredet bidrar i hög grad till maskinens enastående stabilitet och hållbarhet. Bandplattor, länkar, rullar, ledarhjul och slutväxlar är tillverkade i slitstarkt, höghållfast stål. Cats fettsmorda band 2 (GLT2) skyddar rörliga delar genom att hålla vatten, skräp och damm ute och fett effektivt inne, vilket ger längre livslängd och mindre ljud vid förflyttning. Bandstyrskydd finns som tillval och hjälper till att hålla banden inriktade för att förbättra maskinens totala prestanda, oavsett om du färdas på en plan, hård stenbädd eller på ett brant, vått lerfält. Robust ram 313F L är en välbyggd maskin som är konstruerad för lång livslängd. Den övre ramen har monteringsfästen särskilt tillverkade för att stödja den kraftiga hytten Den är också förstärkt kring områden som utsätts för påfrestningar som t.ex. bomfoten och manteln. Större bultar används till att fästa bandramarna vid underramen och extra bultar används för att öka maskinens grävkraft, vilket leder till mer produktivitet. 7

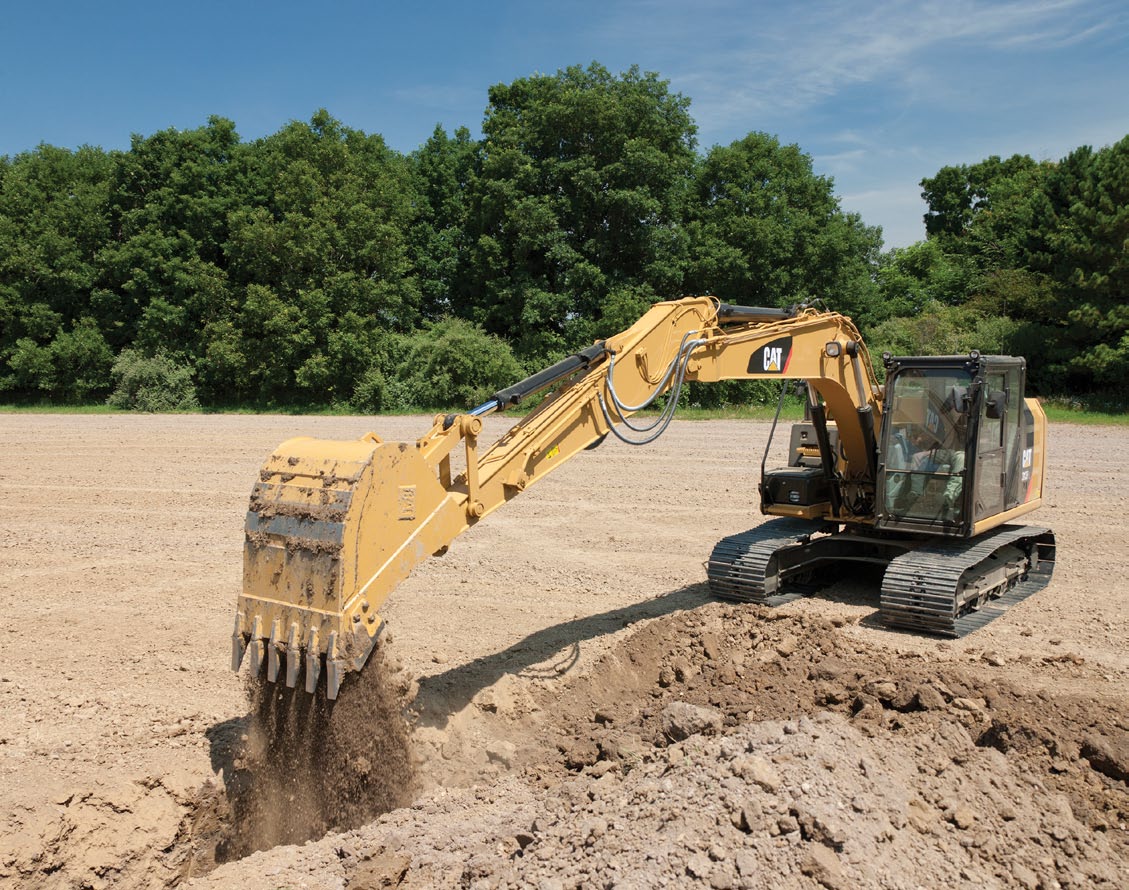

8 Frontlänkage Tillval för att arbeta med uppgifter på avstånd eller nära inpå Konstruerad att hålla Din produktionstid och dina serviceintervaller ökar med hållbara och tillförlitliga bommar, stickor och länkage av hög kvalitet. Alla bommar och stickor har interna mellanväggar för maximal livslängd och genomgår ultraljudskontroller för att säkerställa kvalitet och tillförlitlighet för det hårda arbete du utför. Bommar och stickor Till 313F L finns en räckviddsbom och tre stickkonfigurationer: R2.1 m, R2.5 m och R3.0 m. För den europeiska marknaden finns även en bom med variabel vinkel, med två stickalternativ: R2.5 m och R2.1 m. Varje bom och sticka har interna mellanväggar för ökad hållbarhet och genomgår ultraljudskontroll för att garantera kvalitet och tillförlitlighet. Kontakta Cat-återförsäljaren för råd när du ska välja det bästa frontlänkagealternativet för dina specifika tillämpningar. 8

9 Tillbehör Verktyg som gör dig produktiv och lönsam Gå från jobb till jobb snabbt Med ett redskapsfäste från Cat får du möjlighet att snabbt byta arbetsredskap och gå från jobb till jobb. Gräv, slutjustera eller krossa Ett utbud av skopor som klarar allt från övre jordlager till nötande material. För efterbehandling och avjämning passar kompakta och grunda dikesrensningsskopor bäst. 2 1 En hydraulhammare kan monteras på maskinen för brytning av trottoarer, uppfarter och beläggningar. Konfigurera maskinen för maximal lönsamhet Cat-återförsäljaren kan montera hydrauliska satser för korrekt användning av alla Cats tillbehör för arbetsredskap vilket maximerar maskinens produktionstid och din vinst. Alla Cats tillbehör för arbetsredskap stöds av samma Catåterförsäljarnätverk där Cat-maskiner säljs. 1) Normalbelastning (GD) 2) Kraftig belastning (HD) 9

10 Integrerade tekniska lösningar Övervaka, hantera och förbättra verksamheten på arbetsplatsen Cat Connect utnyttjar teknik och tjänster på ett smart sätt för att förbättra effektiviteten på arbetsplatsen. Med hjälp av data från teknikutrustade maskiner får du mer information och insyn i din maskinpark och verksamhet än någonsin tidigare. Cat Connect-teknik ger förbättringar inom följande nyckelområden: HANTERING AV UTRUSTNING Hantering av utrustning Öka produktionstiden och minska driftskostnaderna. PRODUKTIVITET Produktivitet Övervaka produktionen och effektiviteten på arbetsplatsen. SÄKERHET Säkerhet Förbättra medvetenheten på arbetsplatsen för att hålla personalen trygg och utrustningen säker. LINK-teknik Link-tekniker som Product Link är helt integrerade i din maskin och ger trådlös åtkomst till viktig information, inklusive position, timantal, bränsleförbrukning, tomgångstid och händelsekoder. Product Link/VisionLink Enkel åtkomst till Product Link-data via VisionLink-användargränssnittet online hjälper dig att se hur väl maskinen eller maskinparken presterar. Du kan använda den här informationen till att fatta faktabaserade beslut i rätt tid, vilka kan höja effektiviteten och produktiviteten på arbetsplatsen samt sänka kostnaderna. 10

11 Grade-tekniker Grade-teknikerna kombinerar digitala konstruktionsdata och förarhjälp för att hjälpa dig nå önskad lutning snabbt, precist och med så lite utsättning och kontroller som möjligt. Det innebär att du blir mer produktiv och slutför arbeten snabbare med färre pass och mindre bränsle till en lägre kostnad. Cat Grade Control Depth and Slope Det fabriksintegrerade Cat Grade Control-systemet ger 2D-höjdvägledning för skopspetsen till hytten så att förarna enkelt kan skapa exakta plan och sluttningar. Höjdvägledningen för skopspetsen i realtid på den lättlästa standardhyttskärmen anger hur mycket som ska schaktas eller fyllas. Givare med snabb respons ger omedelbar återkoppling medan inbyggda joysticksknappar som finns som tillval hjälper föraren att göra snabba justeringar för jämnare sluttningar. Inbyggda varningar kan ställas in så att föraren varnas om länkaget eller skopan närmar sig en fördefinierad höjd eller ett fördefinierat djup, t.ex. vid arbete i områden med låga tak eller vid grävning i närheten av vattenledningar. Utsättning och kontroll minimeras, vilket minskar personalbehovet och höjer säkerheten på arbetsplatsen. Fungerar bäst i enkla 2D-tillämpningar som t.ex. utgrävning av källare eller schaktning av branta bankar. Det är också enkelt att uppgradera till AccuGrade när 3D-vägledning krävs. Cat AccuGrade Det återförsäljarmonterade AccuGrade-systemet ger 3D-vägledning för komplicerade skärnings- och släntningsarbeten, vilket eliminerar behovet av utsättning och kontroll. En särskilt avsedd bildskärm visar en digital konstruktionsritning med 3D-positionering av skopspetsen och en exakt indikering av var arbetet ska utföras och hur mycket som ska schaktas eller fyllas. Plug-and-play-funktionaliteten på 313F L förenklar uppgraderingar. Välj mellan satellitnavigering (GNSS) för stora projekt med komplicerad konstruktion eller UTS-system (Universal Total Station) i områden med begränsad mottagning. 11

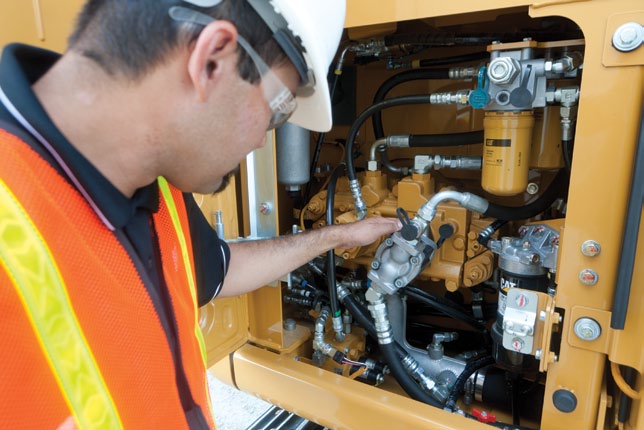

12 Servicevänlighet Konstruerad för att göra ditt underhållsarbete snabbt och enkelt Säker och bekväm åtkomst Du kan lätt nå de flesta rutinmässiga underhållspunkterna, t.ex. avtappningspluggar och smörjpunkter, när du står säkert på marken. Filtren hittar du samlade i grupp för effektivare service. Förvaringsutrymmena har breda serviceluckor som förhindrar att skräp tränger in och de spärras även ordentligt på plats för att göra servicearbetet enklare. Smart design Kylsystemet för hög omgivningstemperatur har en bränslebesparande fläkt med variabel hastighet och motor-, olje- och luftkylare monterade sida vid sida för att underlätta rengöringen. Bredare mellanrum mellan de två gör det lättare att blåsa ut skräp, vilket bidrar till att förbättra maskinens tillförlitlighet och prestanda. En fräsch idé När du väljer ventilation inne i hytten tas uteluft in genom friskluftsfiltret. Filtret är praktiskt placerat på sidan av hytten så att det är lätt att nå och byta, och skyddas med en låsbar dörr som kan öppnas med startnyckeln. Andra servicefördelar Filtren är samlade i grupp för att underlätta servicen. Bränsletanken har en avtappningskran som gör det enkelt att avlägsna vatten och avlagringar vid rutinunderhåll. Dessutom finns en integrerad bränslenivåmätare som hjälper dig att minska risken att överfylla bränsletanken. 12

13 Säkerhet Finesser som ger dig ett bättre skydd under hela arbetsdagen En säker, tyst hytt När du satt dig tillrätta och spänt fast dig, ger dig ROPS-hytten en säker arbetsmiljö. Den bidrar också till din komfort eftersom den är fäst på en förstärkt ram med särskilda fästen av viskös typ som begränsar vibrationer och onödigt ljud. Lägg till speciell takklädsel och tätning och du har en hytt som är lika tyst som dagens pickuper. Säkra kontaktpunkter Via de många stora trappstegen tar du dig in i hytten och vidare upp till utrymmena. Förlängda ledstänger och skyddsräcken gör att du på ett säkert sätt kan klättra upp på maskinhusöversidan. Halkskyddsplåtarna är effektiva för alla typer av väderförhållanden och kan tas bort för rengöring. Utmärkt sikt Rejäla glasrutor ger utmärkt sikt framåt och åt sidan, och den standardmonterade bakåtriktade kameran ger en klar vy bakom maskinen med bildskärmen i hytten. I alternativet delad vindruta ingår ett övre fönster med handtag som gör det enkelt att skjuta upp fönstret och förvara det ovanför dig, och ett nedre fönster som kan tas bort och förvaras på hyttväggens insida. Det stora takfönstret ger dig bättre sikt och fungerar även som nödutgång. Smart belysning Halogenstrålkastarna ger gott om ljus. Hytt- och bombelysningen kan programmeras till att fortsätta lysa i upp till 90 sekunder efter att motorn stängts av, så att du ska kunna lämna maskinen på ett säkert sätt. 13

14 Komplett kundvård Service du kan lita på Reservdelar på plats Cats återförsäljare använder sig av ett världsomspännande reservdelsnät för att minimera maskinernas stilleståndstid. De kan också hjälpa dig att spara pengar med renoverade Cat-komponenter. Råd som du kan lita på Vilka är arbetskraven och kraven på maskintillbehören? Vilken produktion erfordras? Cat-återförsäljaren kan ge rekommendationer för att hjälpa dig att välja rätt maskin. Finansieringsalternativ för just dig Jämför finansieringsalternativen och de dagliga driftskostnaderna. Titta på vilka återförsäljartjänster som kan ingå i maskinkostnaden, och som sänker kostnaderna för ägande och drift i ett längre perspektiv. Supportavtal som passar dina behov Cat-återförsäljaren erbjuder olika serviceavtal och utarbetar tillsammans med dig en plan som bäst uppfyller specifika behov. Dessa planer kan omfatta hela maskinen, inklusive tillbehör, för att bidra till att skydda din investering. Arbetsteknik som ökar din vinst Förbättring av arbetstekniken kan öka förtjänsten. Catåterförsäljaren har videofilmer, utbildningsmaterial samt andra idéer som hjälper dig att öka produktiviteten. Caterpillar har även simulatorer och certifierad förarutbildning för att ge dig bästa möjliga avkastning på din investering. 14

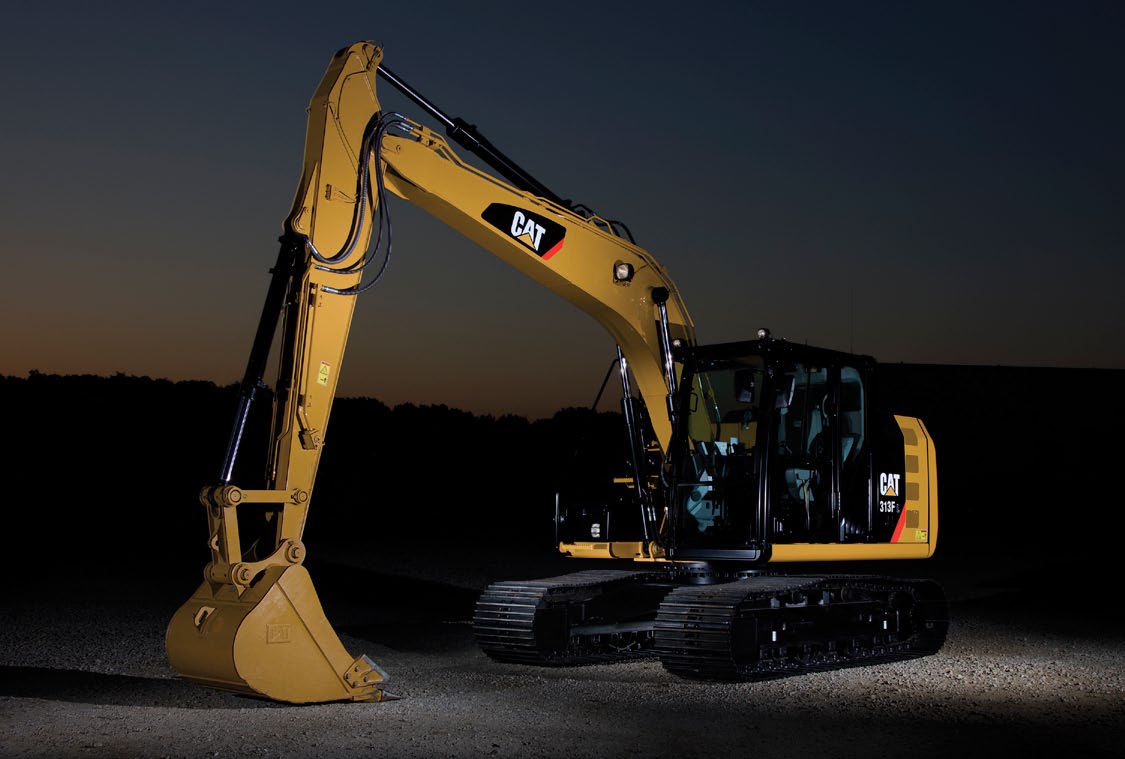

15 Hållbarhet Generationer före på alla sätt C4.4 ACERT-motorn uppfyller emissionskraven enligt Tier 4 Final och steg IV. Tack vare sin flexibilitet kan 313F L köras på antingen diesel med extremt låg svavelhalt (ULSD) på 15 ppm (10 ppm för EU-standarder) eller mindre, eller biodiesel (upp till B20) blandat med ULSD som uppfyller standarderna enligt ASTM En indikator anger när bränsletanken är full så att spill undviks. Med hjälp av tillvalet QuickEvac underlättas snabbt, enkelt och säkert byte av motor- och hydraulolja. Maskinen är byggd med huvuddelar och komponenter som kan renoveras allt för att minska avfalls- och utbyteskostnaderna. Ett effektivt motoroljefilter eliminerar behovet av målade metallburkar och aluminiumlock. Det skruvbara höljet av patronhylsetyp gör att det invändiga filtret kan tas bort och bytas ut separat. Det förbrukade invändiga elementet kan förbrännas för att minska avfallet. 313F L är en effektiv och produktiv maskin som är konstruerad för att spara på våra naturresurser i generationer framöver. 15

16 Specifikationer för hydraulgrävmaskin 313F L Motor Motormodell Nettoeffekt SAE J1349/ISO 9249 Motoreffekt ISO Cylinderdiameter Slaglängd Cylindervolym Vikter Långt underrede, räckviddsbom 4,65 m Minimal arbetsvikt* Maximal arbetsvikt** Standardunderrede, räckviddsbom 4,65 m Minimal arbetsvikt* Maximal arbetsvikt** Långt underrede, bom med variabel vinkel Minimal arbetsvikt* Maximal arbetsvikt** Standardunderrede, bom med variabel vinkel Minimal arbetsvikt* Maximal arbetsvikt** Cat C4.4 ACERT 68 kw (92 hk) 74 kw (101 hk) 105 mm 127 mm 4,4 l * 2,1 m sticka, 2,2 ton motvikt, 0,53 m3 skopa och 500 mm bandplattor. ** 3,0 m sticka, 2,2 ton motvikt, 0,53 m3 skopa och 700 mm bandplattor med blad. Hydraulsystem Huvudsystem maximalt flöde (totalt) Svängsystem maximalt flöde Maximalt tryck utrustning Maximalt tryck körning Maximalt tryck sväng Pilotsystem maximalt flöde Pilotsystem maximalt tryck Bomcylinder cylinderdiameter Bomcylinder slaglängd Stickcylinder cylinderdiameter Stickcylinder slaglängd Skopcylinder cylinderdiameter Skopcylinder slaglängd Drivning kg kg kg kg kg kg kg kg 256 l/min 128 l/min kpa kpa kpa 21,9 l/min kpa 110 mm mm 120 mm mm 100 mm 939 mm Svängmekanism Svänghastighet Svängmoment Rymduppgifter service Bränsletankens rymd AdBlue-tankvolym Kylsystem Motorolja (med filter) Svängdrivning Slutväxel (vardera) Hydraulsystem (inklusive tank) Hydraultank Band Antal bandplattor på vardera sidan Långt underrede Antal underrullar på vardera sidan Långt underrede Antal överrullar på vardera sidan Långt underrede Antal bandplattor på vardera sidan Standardunderrede Antal underrullar på vardera sidan Standardunderrede Antal överrullar på vardera sidan Standardunderrede Ljudprestanda 10,9 varv/min 30,9 knm 223 l 21 l 22 l 13,5 l 2,4 l 3 l 164 l 90,6 l 46 stycken 7 stycken 2 stycken 43 delar 6 delar 1 stycke Ljudeffektnivå vid föraren (ISO 6396:2008) 69 db(a) Extern ljudeffektnivå (ISO 6395:2008)* 101 db(a) * Ljudnivåkrav enligt EU-direktivet "2000/14/EG" med ändringar enligt "2005/88/EG", som gällde vid tiden för tillverkningen. Hörselskydd kan behövas vid arbete med öppen förarplats och hytt (om den inte är rätt underhållen eller när dörrarna/fönstren är öppna) under längre tidsperioder eller i bullrig omgivning. Normer Bromsar ISO ROPS-hytt ISO Hytt/OPG ISO Backtagningsförmåga 30 /70 % Maximal körhastighet 5,4 km/h Maximal dragkraft 113 kn 16

17 Specifikationer för hydraulgrävmaskin 313F L Mått Alla måttuppgifter är ungefärliga Bomalternativ Räckviddsbom 4,65 m Bom med variabel vinkel Stickalternativ R3.0 m R2.5 m R2.1 m R2.5 m R2.1 m Typ av skopa GD GD GD GD GD Skopvolym 0,53 m3 0,53 m3 0,53 m3 0,53 m3 0,53 m3 Tandspetsradie mm (J250) mm (J250) mm (J250) mm (J250) mm (J250) 1 Transporthöjd mm mm mm mm mm 2 Transportlängd Långt underrede mm mm mm mm mm Långt underrede med blad mm mm mm mm mm Standardunderrede mm mm mm mm mm Standardunderrede med blad mm mm mm mm mm 3 Bakre svängradie mm mm mm mm mm 4 c-c-avstånd ledarhjul drivhjul Långt underrede mm mm mm mm mm Standardunderrede mm mm mm mm mm 5 Bandlängd Långt underrede mm mm mm mm mm Standardunderrede mm mm mm mm mm 6 Markfrigång 440 mm 440 mm 440 mm 440 mm 440 mm 7 Bandspårvidd mm mm mm mm mm 8 Transportbredd 500 mm bandplattor mm mm mm mm mm 600 mm bandplattor mm mm mm mm mm 700 mm bandplattor mm mm mm mm mm 9 Hytthöjd mm mm mm mm mm Hyttens höjd med övre skydd mm mm mm mm mm 10 Frigång under motvikt 890 mm 890 mm 890 mm 890 mm 890 mm 17

18 Specifikationer för hydraulgrävmaskin 313F L Räckvidd Alla måttuppgifter är ungefärliga. Meter 11 Meter R3.0 m R2.5 m R2.1 m R2.5 m R2.1 m mm Meter Meter Bomalternativ Räckviddsbom 4,65 m Bom med variabel vinkel Stickalternativ R3.0 m R2.5 m R2.1 m R2.5 m R2.1 m Skopvolym 0,53 m3 0,53 m3 0,53 m3 0,53 m3 0,53 m3 Tandspetsradie mm (J250) mm (J250) mm (J250) mm (J250) mm (J250) 1 Maximalt grävdjup mm mm mm mm mm 2 Maximal räckvidd vid marknivå mm mm mm mm mm 3 Maximal skärhöjd mm mm mm mm mm 4 Maximal tömningshöjd mm mm mm mm mm 5 Minimal tömningshöjd mm mm mm mm mm 6 Maximalt skärdjup för mm plan botten mm mm mm mm mm 7 Maximalt vertikalt grävdjup mm mm mm mm mm 18

19 Specifikationer för hydraulgrävmaskin 313F L Arbetsvikter och marktryck 700 mm bandplattor 600 mm bandplattor 500 mm bandplattor Vikt Marktryck Vikt Marktryck Vikt Marktryck Långt underrede 2,2 ton motvikt utan blad Räckviddsbom 4,65 m R3.0 m sticka kg 30,0 kpa kg 34,3 kpa kg 40,3 kpa R2.5 m sticka kg 29,8 kpa kg 34,0 kpa kg 40,0 kpa R2.1 m sticka kg 29,8 kpa kg 34,0 kpa kg 40,3 kpa Bom med variabel vinkel R2.5 m sticka kg 31,3 kpa kg 35,9 kpa kg 42,3 kpa R2.1 m sticka kg 31,3 kpa kg 36,0 kpa kg 42,3 kpa Långt underrede 2,2 ton motvikt med blad Räckviddsbom 4,65 m R3.0 m sticka kg 31,7 kpa kg 36,3 kpa kg 42,9 kpa R2.5 m sticka kg 31,5 kpa kg 36,0 kpa kg 42,6 kpa R2.1 m sticka kg 31,5 kpa kg 36,0 kpa kg 42,6 kpa Bom med variabel vinkel R2.5 m sticka kg 33,2 kpa kg 38,0 kpa kg 44,7 kpa R2.1 m sticka kg 33,2 kpa kg 38,0 kpa kg 44,7 kpa Standardunderrede 2,2 ton motvikt utan blad Räckviddsbom 4,65 m R3.0 m sticka kg 29,2 kpa kg 33,5 kpa kg 39,4 kpa R2.5 m sticka kg 29,0 kpa kg 33,3 kpa kg 39,4 kpa R2.1 m sticka kg 29,2 kpa kg 33,3 kpa kg 39,4 kpa Bom med variabel vinkel R2.5 m sticka kg 28,5 kpa kg 35,0 kpa kg 41,5 kpa R2.1 m sticka kg 28,5 kpa kg 35,0 kpa kg 41,5 kpa Standardunderrede 2,2 ton motvikt med blad Räckviddsbom 4,65 m R3.0 m sticka kg 31,1 kpa kg 35,5 kpa kg 42,0 kpa R2.5 m sticka kg 30,9 kpa kg 35,3 kpa kg 41,7 kpa R2.1 m sticka kg 30,9 kpa kg 35,3 kpa kg 41,7 kpa Bom med variabel vinkel R2.5 m sticka kg 32,4 kpa kg 37,0 kpa kg 43,8 kpa R2.1 m sticka kg 32,4 kpa kg 37,0 kpa kg 43,8 kpa 19

20 Specifikationer för hydraulgrävmaskin 313F L Huvudkomponenternas vikter kg Basmaskin (med bomcylinder, utan motvikt, frontlänkage och band) Långt underrede Standardunderrede Motvikt 2,2 ton Bom (inklusive ledningar, pinnar och stickcylinder) Räckviddsbom 4,65 m VA-bom Sticka (inklusive ledningar, sprintar, skopcylinder och skoplänkage) R3.0 m 670 R2.5 m 590 R2.1 m 600 Bandplatta (lång/per två band) 500 mm trekamstyp mm trekamstyp mm trekamstyp Bandplatta (standard/per två band) 500 mm trekamstyp mm trekamstyp mm trekamstyp Redskapsfäste (NYTT Pin Grabber-fäste) med bult 210 Schaktblad mm mm mm 820 Skopa med sidoskär och tand GD 0,53 m3 440 Alla vikter är avrundade uppåt till närmaste tiotal kg, med undantag för skopornas vikter. Basmaskinen innefattar förare (75 kg), 90 % bränslevikt och underrede med centrumskydd. Skop- och stickkrafter Bomalternativ Räckviddsbom 4,65 m Bom med variabel vinkel Stickalternativ R3.0 m R2.5 m R2.1 m R2.5 m R2.1 m Skopa 0,53 m3 0,53 m3 0,53 m3 0,53 m3 0,53 m3 Skopgrävkraft (SAE) 85 kn 85 kn 85 kn 85 kn 85 kn Skopgrävkraft (ISO) 95 kn 95 kn 95 kn 95 kn 95 kn Stickans grävkraft (SAE) 57 kn 64 kn 71 kn 64 kn 71 kn Stickans grävkraft (ISO) 58 kn 65 kn 74 kn 65 kn 74 kn 20

21 Specifikationer för hydraulgrävmaskin 313F L Lyftkapaciteter för räckviddsbom motvikt: 2,2 ton med skoplänkage, utan skopa Långt underrede 3,0 m 4,65 m 500 mm bandplattor av trekamstyp blad upp mm R mm mm mm mm mm mm mm mm mm kg *2 550 * mm kg *2 100 * mm kg * *2 000 * mm kg *3 850 *3 850 * * mm kg * * * * mm kg * * mm kg *4 500 *4 500 * * mm kg *7 500 *7 500 * mm kg * * * ISO * Indikerar att lyftkapaciteten snarare begränsas av den hydrauliska lyftkapaciteten än av tipplasten. Ovanstående laster överensstämmer med ISO-standard 10567:2007 för hydrauliska grävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten av alla lyfttillbehör måste dras från de ovanstående lyftkapaciteterna. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en infästningspunkt för arbetsredskap för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Lyftkapaciteten håller sig inom ±5 % för samtliga tillgängliga bandplattor. Se motsvarande drifts- och underhållshandbok för specifik produktinformation. 21

22 Specifikationer för hydraulgrävmaskin 313F L Lyftkapaciteter för räckviddsbom motvikt: 2,2 ton med skoplänkage, utan skopa Långt underrede 2,5 m 4,65 m 500 mm bandplattor av trekamstyp blad upp mm R mm mm mm mm mm mm mm mm kg *3 350 *3 350 *2 450 * mm kg *3 550 *3 550 * *2 250 * mm kg *5 850 *5 850 * * mm kg * * * mm kg * * mm kg *4 850 *4 850 * * mm kg *8 750 *8 750 * ISO * Indikerar att lyftkapaciteten snarare begränsas av den hydrauliska lyftkapaciteten än av tipplasten. Ovanstående laster överensstämmer med ISO-standard 10567:2007 för hydrauliska grävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten av alla lyfttillbehör måste dras från de ovanstående lyftkapaciteterna. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en infästningspunkt för arbetsredskap för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Lyftkapaciteten håller sig inom ±5 % för samtliga tillgängliga bandplattor. Se motsvarande drifts- och underhållshandbok för specifik produktinformation. 22

23 Specifikationer för hydraulgrävmaskin 313F L Lyftkapaciteter för räckviddsbom motvikt: 2,2 ton med skoplänkage, utan skopa Långt underrede 2,1 m 4,65 m 500 mm bandplattor av trekamstyp blad upp mm R mm mm mm mm mm mm mm mm kg *3 800 *3 800 *3 000 * mm kg * * mm kg *6 550 *6 550 * * mm kg * mm kg * mm kg *5 300 *5 300 * mm kg * * * ISO * Indikerar att lyftkapaciteten snarare begränsas av den hydrauliska lyftkapaciteten än av tipplasten. Ovanstående laster överensstämmer med ISO-standard 10567:2007 för hydrauliska grävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten av alla lyfttillbehör måste dras från de ovanstående lyftkapaciteterna. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en infästningspunkt för arbetsredskap för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Lyftkapaciteten håller sig inom ±5 % för samtliga tillgängliga bandplattor. Se motsvarande drifts- och underhållshandbok för specifik produktinformation. 23

24 Specifikationer för hydraulgrävmaskin 313F L Lyftkapaciteter för bom med variabel vinkel motvikt: 2,2 ton med skoplänkage, utan skopa Långt underrede 2,5 m VA-bom 500 mm bandplattor av trekamstyp blad upp mm R mm mm mm mm mm mm mm mm kg *2 850 *2 850 *2 750 * mm kg *4 350 *4 350 *2 250 *2 250 *2 150 * mm kg *4 550 *4 550 *2 900 *2 900 *2 000 *2 000 *2 000 * mm kg * * *5 200 *5 200 *3 600 *3 600 *2 100 *2 100 * mm kg *4 450 *4 450 *6 000 *6 000 * * * mm kg *3 850 *3 850 * * * mm kg *5 900 *5 900 * * * * mm kg * * *5 450 *5 450 * * ISO * Indikerar att lyftkapaciteten snarare begränsas av den hydrauliska lyftkapaciteten än av tipplasten. Ovanstående laster överensstämmer med ISO-standard 10567:2007 för hydrauliska grävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten av alla lyfttillbehör måste dras från de ovanstående lyftkapaciteterna. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en infästningspunkt för arbetsredskap för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. VA-cylindern är flexibel. Lyftkapaciteten håller sig inom ±5 % för samtliga tillgängliga bandplattor. Se motsvarande drifts- och underhållshandbok för specifik produktinformation. 24

25 Specifikationer för hydraulgrävmaskin 313F L Lyftkapaciteter för bom med variabel vinkel motvikt: 2,2 ton med skoplänkage, utan skopa Långt underrede 2,1 m VA-bom 500 mm bandplattor av trekamstyp blad upp mm R mm mm mm mm mm mm mm mm kg *3 700 * mm kg *5 300 *5 300 *2 700 *2 700 *2 700 * mm kg *5 300 *5 300 *2 500 *2 500 *2 500 *2 500 * mm kg * * *5 100 *5 100 * * * mm kg * * * * mm kg *5 050 *5 050 *5 550 * * * mm kg *7 500 *7 500 * * * * mm kg * * *5 400 *5 400 * * ISO * Indikerar att lyftkapaciteten snarare begränsas av den hydrauliska lyftkapaciteten än av tipplasten. Ovanstående laster överensstämmer med ISO-standard 10567:2007 för hydrauliska grävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten av alla lyfttillbehör måste dras från de ovanstående lyftkapaciteterna. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en infästningspunkt för arbetsredskap för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. VA-cylindern är flexibel. Lyftkapaciteten håller sig inom ±5 % för samtliga tillgängliga bandplattor. Se motsvarande drifts- och underhållshandbok för specifik produktinformation. 25

26 Specifikationer för hydraulgrävmaskin 313F L Lyftkapaciteter för räckviddsbom motvikt: 2,2 ton med skoplänkage, utan skopa Standardunderrede 3,0 m 4,65 m 500 mm bandplattor av trekamstyp blad upp mm R mm mm mm mm mm mm mm mm mm kg *2 550 * mm kg *2 100 * mm kg * * mm kg * * mm kg * * * mm kg * mm kg *4 500 * mm kg *7 500 *7 500 * mm kg * * * ISO * Indikerar att lyftkapaciteten snarare begränsas av den hydrauliska lyftkapaciteten än av tipplasten. Ovanstående laster överensstämmer med ISO-standard 10567:2007 för hydrauliska grävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten av alla lyfttillbehör måste dras från de ovanstående lyftkapaciteterna. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en infästningspunkt för arbetsredskap för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Lyftkapaciteten håller sig inom ±5 % för samtliga tillgängliga bandplattor. Se motsvarande drifts- och underhållshandbok för specifik produktinformation. 26

27 Specifikationer för hydraulgrävmaskin 313F L Lyftkapaciteter för räckviddsbom motvikt: 2,2 ton med skoplänkage, utan skopa Standardunderrede 2,5 m 4,65 m 500 mm bandplattor av trekamstyp blad upp mm R mm mm mm mm mm mm mm mm kg *3 350 *3 350 *2 450 * mm kg *3 550 * * mm kg *5 850 *5 850 * * mm kg * * mm kg * mm kg *4 850 * mm kg *8 750 *8 750 * ISO * Indikerar att lyftkapaciteten snarare begränsas av den hydrauliska lyftkapaciteten än av tipplasten. Ovanstående laster överensstämmer med ISO-standard 10567:2007 för hydrauliska grävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten av alla lyfttillbehör måste dras från de ovanstående lyftkapaciteterna. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en infästningspunkt för arbetsredskap för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Lyftkapaciteten håller sig inom ±5 % för samtliga tillgängliga bandplattor. Se motsvarande drifts- och underhållshandbok för specifik produktinformation. 27

28 Specifikationer för hydraulgrävmaskin 313F L Lyftkapaciteter för räckviddsbom motvikt: 2,2 ton med skoplänkage, utan skopa Standardunderrede 2,1 m 4,65 m 500 mm bandplattor av trekamstyp blad upp mm R mm mm mm mm mm mm mm mm kg * *3 000 * mm kg * * mm kg * * * mm kg mm kg * mm kg *5 300 *5 300 * mm kg * ISO * Indikerar att lyftkapaciteten snarare begränsas av den hydrauliska lyftkapaciteten än av tipplasten. Ovanstående laster överensstämmer med ISO-standard 10567:2007 för hydrauliska grävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten av alla lyfttillbehör måste dras från de ovanstående lyftkapaciteterna. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en infästningspunkt för arbetsredskap för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Lyftkapaciteten håller sig inom ±5 % för samtliga tillgängliga bandplattor. Se motsvarande drifts- och underhållshandbok för specifik produktinformation. 28

29 Specifikationer för hydraulgrävmaskin 313F L Vägledning för val av arbetsredskap* Europa Bomtyp Räckviddsbom Bom med variabel vinkel Stickstorlek R3.0 m R2.5 m R2.1 m R2.5 m R2.1 m Hydraulhammare H110Es H110Es H110Es H110Es H110Es H115Es H115Es H115Es H115Es*** H115Es*** Grip för rivning och sortering Mobil sax för skrothantering och rivningsarbeten G310B (endast direktinfästning) G310B G310B S320B** S320B** S320B** S320B** S320B** Kompaktor (vibroplatta) CVP75 CVP75 CVP75 CVP75 CVP75 Entreprenadgrip G112B G112B G112B G112B G112B Grip med sektionsklor Avfallsgrip Center-Lock -pinngripfäste De här arbetsredskapen finns för modellen 313F L. Fråga Cat-återförsäljaren om lämpliga arbetsredskap för din maskin. Anpassat redskapsfäste *Vilket redskap som passar beror på grävmaskinskonfigurationen. Kontakta Cat-återförsäljaren för information om lämpliga arbetsredskap för din maskin. **Bommontering. ***Direkt- eller CW-fäste. Vägledning för val av arbetsredskap* Australien/Nya Zeeland Bomtyp Räckviddsbom Stickstorlek R3.0 m R2.5 m Hydraulhammare H95Es H95Es H110Es H110Es H115Es H115Es Grip för rivning och sortering G310B***# G310B**### Mobil sax för skrothantering och rivningsarbeten S320B## S320B## Kompaktor (vibroplatta) CVP75 CVP75 Entreprenadgrip G112B G112B Grip med sektionsklor Avfallsgrip Griptummar Rensskopor De här arbetsredskapen finns för modellen 313F L. Fråga Cat-återförsäljaren om lämpliga arbetsredskap för din maskin. Center-Lock-pinngripfäste Anpassat redskapsfäste * Erbjudandena är inte tillgängliga i alla regioner. Vilket redskap som passar beror på grävmaskinskonfigurationen. Fråga din Cat-återförsäljare om vad som erbjuds i din region och om lämpliga arbetsredskap för din maskin. **Direkt- eller CW-fäste. ***Endast direktinfästning. #Endast över front. ##Bommontering. ###Över front endast med CW-fäste. 29

30 Specifikationer för hydraulgrävmaskin 313F L Skopspecifikationer och kompatibilitet Europa Bredd Kapacitet Vikt Fyllnad Räckviddsbom VA-bom mm m3 kg % R3.0 m R2.5 m R2.1 m R2.5 m R2.1 m Utan redskapsfäste Normalbelastning (GD) 600 0, % 750 0, % 900 0, % , % , % , % Kraftig belastning (HD) 450 0, % , % Maximal belastning, direktinfästade (nyttolast + skopa) kg Med Center-Lock-redskapsfäste Normalbelastning (GD) 600 0, % 750 0, % 900 0, % , % , % , % Kraftig belastning (HD) 450 0, % , % Maximal belastning med fäste (nyttolast + skopa) kg Belastningarna ovan överensstämmer med standarden EN474 för hydrauliska grävmaskiner och de överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tippkapaciteten med frontlänkaget helt utskjutet vid marknivå med skopan invikt. Kapaciteten är baserad på ISO Skopans vikt med långa tänder. Maximal materialdensitet: kg/m kg/m kg/m3 Caterpillar rekommenderar användning av lämpliga arbetsredskap för att maximera det värde som våra produkter ger. Användning av arbetsredskap, inklusive skopor, som inte omfattas av Caterpillars rekommendationer eller specifikationer för vikt, mått, flöden, tryck osv. kan minska utrustningens kapacitet, inklusive men inte begränsat till, nedsatt produktion, stabilitet, tillförlitlighet och livslängd. Olämplig användning av ett arbetsredskap som resulterar i skrapning, böjning, vridning och/eller ihopklämning på grund av tunga laster kan minska bommens och stickans livslängd. 30

31 Specifikationer för hydraulgrävmaskin 313F L Skopspecifikationer och kompatibilitet Europa Bredd Kapacitet Vikt Fyllnad Räckviddsbom VA-bom mm m3 kg % R3.0 m R2.5 m R2.1 m R2.5 m R2.1 m Med redskapsfäste (CW20/CW20s) Normalbelastning (GD) 450 0, % 500 0, % 600 0, % 750 0, % 900 0, % , % , % , % Kraftig belastning (HD) 500 0, % , % Maximal belastning med fäste (nyttolast + skopa) kg Skopspecifikationer och kompatibilitet Australien/Nya Zeeland 313F 313F L Bredd Kapacitet Vikt Fyllnad Räckviddsbom Räckviddsbom mm m3 kg % R3.0 m R2.5 m R3.0 m R2.5 m Med Center-Lock-redskapsfäste Normalbelastning (GD) 450 0, % 500 0, % 600 0, % 750 0, % 900 0, % , % , % Maximal belastning med fäste (nyttolast + skopa) kg Belastningarna ovan överensstämmer med standarden EN474 för hydrauliska grävmaskiner och de överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tippkapaciteten med frontlänkaget helt utskjutet vid marknivå med skopan invikt. Kapaciteten är baserad på ISO Skopans vikt med långa tänder. Maximal materialdensitet: kg/m kg/m kg/m kg/m3 Caterpillar rekommenderar användning av lämpliga arbetsredskap för att maximera det värde som våra produkter ger. Användning av arbetsredskap, inklusive skopor, som inte omfattas av Caterpillars rekommendationer eller specifikationer för vikt, mått, flöden, tryck osv. kan minska utrustningens kapacitet, inklusive men inte begränsat till, nedsatt produktion, stabilitet, tillförlitlighet och livslängd. Olämplig användning av ett arbetsredskap som resulterar i skrapning, böjning, vridning och/eller ihopklämning på grund av tunga laster kan minska bommens och stickans livslängd. 31

32 Standardutrustning för 313F L Standardutrustning Standardutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha mer information. MOTOR C4.4 ACERT-dieselmotor Kan köras på biodiesel upp till B20 Uppfyller emissionskraven enligt Tier 4 Final och steg IV Kapacitet upp till m Elektrisk bränsleurluftningspump Automatisk motorvarvtalsstyrning Ekonomi- och högeffektlägen Två körhastigheter Sida-vid-sida-kylsystem Luftfilter med radiell tätning Primärfilter med vattenavskiljare samt indikator för vattenavskiljare Sekundärfilter Filter av nättyp i bränsleledningen Batteri för kall väderlek -25 C Starthjälpsuttag Funktion för motoravstängning vid tomgång HYDRAULSYSTEM Återgenereringskrets för bom och sticka Dämpningsventil för svängbroms Automatisk svängparkeringsbroms Hydraulreturfilter med hög kapacitet Möjlighet att installera en stapelbar högtrycksventil (HP) samt en medeltrycksoch redskapsfästesventil (QC) Möjlighet att installera ytterligare extrapump och -krets Möjlighet att installera regleranordning för bomsänkning och backventil för sticksänkning Finsvängsreglage HYTT Förarstol med högt ryggstöd, luftfjädring och uppvärmning Trycksatt hytt med filtrering Skjutbart övre dörrfönster (vänster hyttdörr) Säkerhetshammare för rutkrossning Löstagbart undre fönster med förvaringskonsol i hytten Klädkrok Mugghållare Hållare för tidskrifter, instruktionsböcker etc. Två 12 V stereohögtalare Förvaringshylla för exempelvis matlåda eller verktygslåda LCD-färgskärm med indikatorer, meddelanden om filter-/vätskebyte och information om driftstimmar Justerbara armstöd Joystickskonsoler som kan höjdjusteras Neutralspak (spärr) för alla reglage Körpedaler med borttagbara handspakar Möjlighet att installera två ytterligare pedaler Två eluttag, max 10 A (tillsammans) Laminerad övre vindruta och härdat glas i övriga fönster UNDERREDE Fettsmorda band GLT2, hartstätning Bogserögla på ramen MOTVIKT 2,2 ton ELSYSTEM Kretsbrytare Möjlighet att ansluta roterande varningsljus (elektriskt) Möjlighet att installera elektrisk bränslematningspump BELYSNING Bomplacerad halogenbelysning (vänster sida) Tidsfördröjning för bom- och hyttbelysning Ytterbelysning integrerad i förvaringsbox SÄKERHET Cats säkerhetssystem med en nyckel Dörrlås Lås på lock till bränsle- och hydraultankar Låsbar yttre verktygs-/förvaringsbox Signalhorn Sekundär brytare för motoravstängning Öppningsbar taklucka för nödutrymning Backkamera TEKNIK Product Link 32

33 Tillvalsutrustning för 313F L Tillvalsutrustning Tillvalsutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha mer information. MOTOR Snabbavtappningar, motor- och hydraulolja HYDRAULSYSTEM Snabbväxlare för manövermönster, tvåvägs Extrahydraulik Bom- och stickledningar Högtrycksledning Medeltrycksledning Cat redskapsfästesledning klarar högt tryck Regleranordning för bomsänkning och sticksänkning Cat Bio-hydraulolja Elektrisk bränslepåfyllningspumpning HYTT Förarstol med högt ryggstöd, luftfjädring samt uppvärmning och kylning Förarstol, högt ryggstöd med mekanisk fjädring (endast Europa) Vindrutetorkare, undre med spolare Luftförfilter Fotströmställare, vänster Vänsterpedal Rakkörningspedal Regnskydd Nedrullningsbart solskydd AM/FM-radio (endast ANZ) UNDERREDE Standardunderrede (endast Europa) Långt underrede 500 mm bandplattor av trekamstyp 500 mm bandplattor av trekamstyp (med/utan gummidyna) 600 mm bandplattor av trekamstyp (endast på långt underrede) 700 mm bandplattor av trekamstyp Underskydd, kraftigt (endast ANZ) Underskydd, standard (endast Europa) Mittre bandstyrskydd mm blad med utbytbart skärstål mm blad med utbytbart skärstål mm blad med utbytbart skärstål Svivelskydd FRONTLÄNKAGE Redskapsfäste Skoplänkage, med lyftöglor 4,65 m räckviddsbom 3,0 m sticka 2,5 m sticka 2,5 m sticka med Cat-höjdkontroll 2,1 m sticka Bom med variabel vinkel 2,5 m sticka 2,1 m sticka BELYSNING Arbetsbelysning, hyttmonterad med tidsfördröjning HID-belysning, hyttmonterad med tidsfördröjning Halogenbomlampor (höger sida) SÄKERHET FOGS, bultmonterat Ståldämpare på sidan Skyddsräcke Skydd, hyttfront, galler Vandaliseringsskydd Bakåtriktad kamera TEKNIK Cat Grade Control Depth and Slope 33

34 Kommentarer 34

35 Kommentarer 35

36 Mer information om Caterpillars produkter, återförsäljarservice och branschlösningar finns på vår webbplats Caterpillar Alla rättigheter förbehålles AWHQ7804 ( ) (Översättning: ) (ANZ, EU) Material och specifikationer kan ändras utan föregående meddelande. Maskinerna som visas på bilderna kan vara försedda med extrautrustning. Kontakta Cat-återförsäljaren beträffande tillgängliga alternativ. CAT, CATERPILLAR, SAFETY.CAT.COM, deras respektive logotyper, Caterpillar Yellow och "Power Edge", såväl som företagets och produkternas identitet i detta dokument, är varumärken som tillhör Caterpillar och får inte användas utan medgivande. VisionLink är ett varumärke som tillhör Trimble Navigation Limited och är registrerat i USA och andra länder.
