320 GC HYDRAULGRÄVMASKIN

Transkript

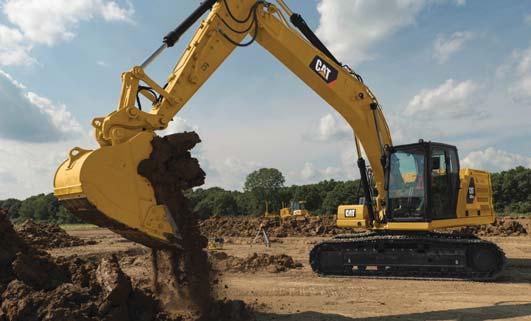

1 320 GC HYDRAULGRÄVMASKIN Motorstyrka Arbetsvikt Nordamerika Arbetsvikt Europa 90 kw (121 hk) kg ( lb) kg ( lb) Cat C4.4 ACERT -motorn uppfyller utsläppsnormerna enligt amerikanska EPA Tier 4 Final och EU Steg IV med ett efterbehandlingssystem som inte kräver driftstopp eller föraråtgärder.

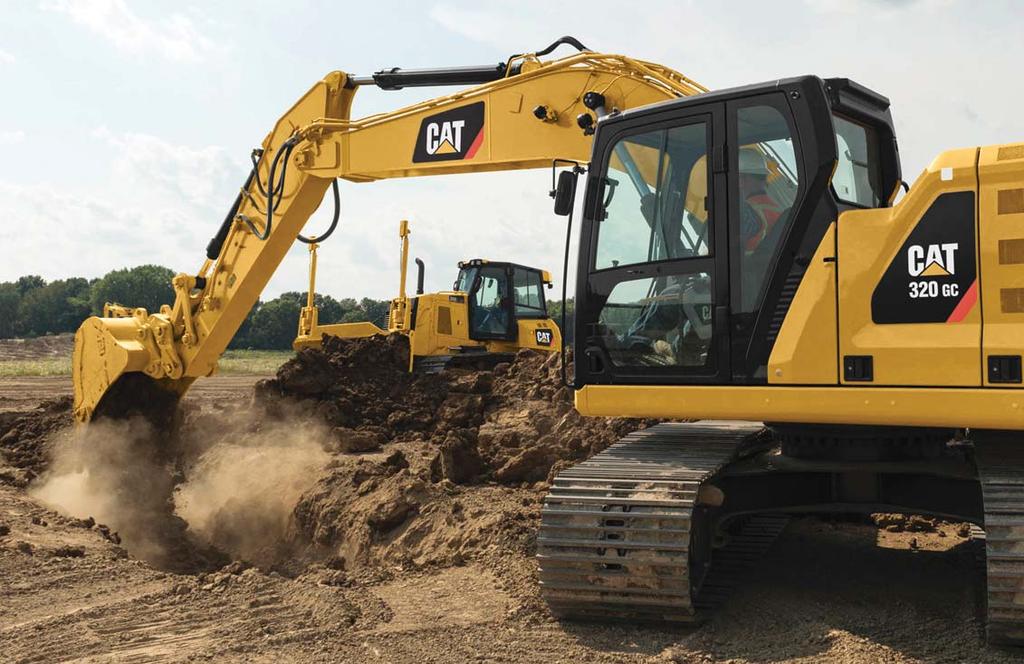

2 NÄSTA GENERATIONS GRÄVMASKINER Den nya serien grävmaskiner från Cat har utformats med en ny strategi till utrustningsfamiljer som ger dig: + FLER MODELLALTERNATIV + MER STANDARDTEKNOLOGI + FLER PRISPUNKTER Cat-grävmaskiner är redo att hjälpa ditt företag att bli starkare och ger dig nya sätt att få ut så mycket som möjligt av arbete till en lägre kostnad du får mer pengar i fickan. DEN NYA CAT 320GC TILLFÖRLITLIG. BEKVÄM. PRODUKTIV. CAT 320 GC erbjuder dig den ideala balansen av pålitlig prestanda, funktioner för förarproduktivitet och minskade kostnader. Cat 320 GC är ett smart val för verksamheter där hög tillförlitlighet och prestanda med låga kostnader per timma är prioriterat GC HYDRAULGRÄVMASKIN

3 MINSKA BRÄNSLEFÖRBRUKNINGEN 1 UPP TILL 20 % En kombination av lägre motorvarvtal och en stor hydraulpump ger en hög prestanda samtidigt som mindre bränsle förbrukas. ARBETA SMART. SPARA PENGAR. Cat 320 GC är utrustad med effektlägen som hjälper till att hantera bränsleförbrukningen. Välj mellan två effektlägen för att matcha dina specifika tillämpningar Power-läget och det nya Smart-läget. Power-läget ger maximal produktivitet i krävande tillämpningar som pålastning av lastbil och dikesgrävning. ÖKADE BESPARINGAR PÅ BRÄNSLEEFFEKTIVITET DRIVMEDELSFÖRBRUKNING PER ÅR 320F GAL L SCENARIO: Grävmaskiner som arbetar i lätt tillämpning, timmar per år FÖRDELAR 400 GAL L NYA 320 GC GAL L SPARAT! Smart-läget anpassar automatiskt motorvarvtal och hydraulkraft för att ge den bästa bränsle effektiviteten oavsett tillämpning. BERÄKNING: 320F (ECO-läge): 2,0 GAL/H x H/ÅR = GAL/ÅR 7,57 L/H x H/ÅR = L/ÅR NYA 320 GC (Smart-läge): (2,0 GAL/H x 80 %) x H/ÅR = GAL/ÅR (7,57 L/H x 80 %) x H/ÅR = L/ÅR 1 Jämfört med 320F. 320 GC HYDRAULGRÄVMASKIN 3

4 MINSKA UNDERHÅLLSKOSTNADER UPP TILL 15 % Med utvidgad och mer synkroniserade underhållsintervaller får du mer gjort till en lägre kostnad jämfört med 320F. Konsoliderade filterplatser för snabbare service. Filter för hydraulik, luft och tank har ökad kapacitet och längre livslängd. VIKTIGA KOSTNADSMINSKNINGAR FÖR UNDERHÅLL INKLUDERAR: + Konsoliderade filterplatser för att minska servicetid. FÄRRE STOPP. ARBETA MER. MED DEN NYA 320 GC ANVÄNDER DU 217 GAL 820 L MINDRE OLJA * 50 FÄRRE FILTER * UTÖKADE INTERVALLER ÖKAR DRIFTTIDEN + Flera oljefilter med utökade underhållsintervaller, plus ett nytt hydraulfilter för smuts med högre kapacitet. + Den nya utformningen på Cat-luftfiltret resulterar i en 100-procentig ökning av livslängden jämfört med vårt tidigare filter. + Underhållsintervallerna för bränslesystemets filter är synkroniserade för minskat driftstopp TYP AV TJÄNST SLUTVÄXEL, SVÄNGVÄXEL HYDRAULISKT RETURFILTER BRÄNSLEFILTER 250 TIMMARS SKILLNAD 500 TIMMARS SKILLNAD TIMMARS SKILLNAD LUFTFILTERKAPACITET 500 TIMMARS SKILLNAD INTERVALL (TIMMAR) NYA CAT 320 GC CAT 320F *Baserat på drifttimmar GC HYDRAULGRÄVMASKIN

5 INFORMATION I REALTID FRÅN CAT LINK ELIMINERAR SPEKULATIONER FRÅN HANTERINGEN AV DIN UTRUSTNING Cat Links hårdvara (Product Link ) och programvara (VisionLink ) kombineras för att du ska ha information om utrustningen till hands. Få tillgång till information om varje maskin i din maskinflotta i realtid på alla arbetsplatser oavsett arbetets omfattning och varumärkena på den utrustning du använder. PRODUCT LINK Spåra maskinens plats, timmar, bränsleförbrukning, diagnostiska koder, inaktiv tid med mera för att förbättra din produktivitet och sänka driftskostnader. Mobila anslutningsmöjligheter medföljer som standard. Anslutningsmöjligheter via satellit är tillgängligt. VISIONLINK Genom att använda det webbaserade gränssnittet i VisionLink kan du se en gemensam och samlad vy av din information, vilket gör det enklare att hantera en blandad maskinflotta och fatta välgrundade beslut om din utrustning. MY.CAT.COM Du hittar också information om Caterpillar och Cat-återförsäljare på my.cat.com. My.cat.com ger dig tillgång till förebyggande underhållsscheman, reservdelar och serviceuppgifter, garantitäckning och mer med en enda inloggning. Dessutom kan du länka direkt till ditt VisionLink-konto. 320 GC HYDRAULGRÄVMASKIN 5

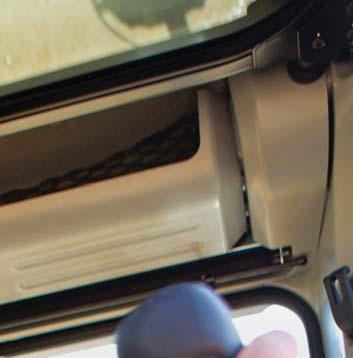

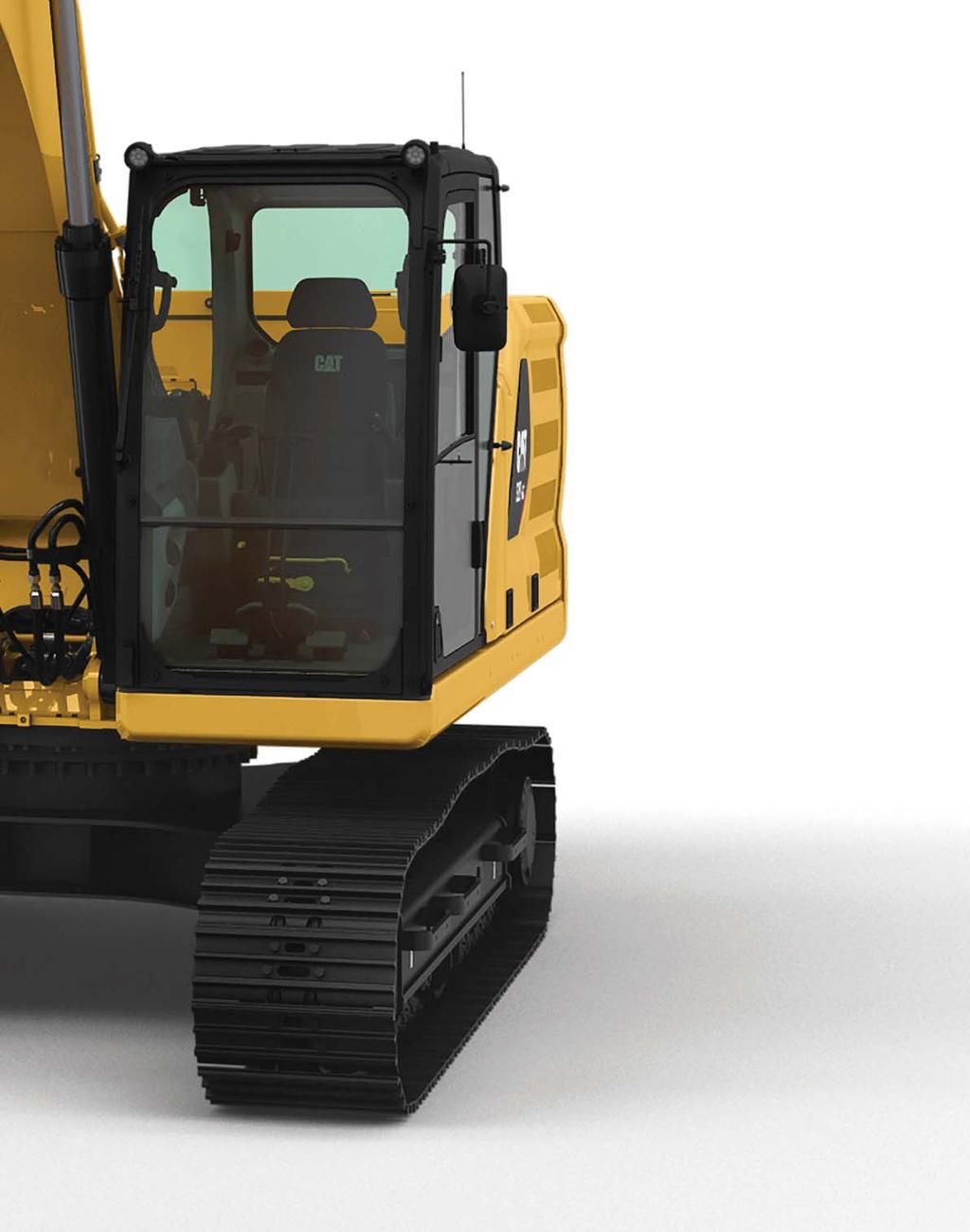

6 DEN NYA HYTTEN TAR BORT PÅFRESTANDE INSLAG FRÅN ARBETET Platser där grävmaskiner arbetar är ofta oländiga och utmanande. Det är därför det är viktigt att den nya 320 GC hytten skyddar föraren så mycket som möjligt från trötthet, stress, ljud och temperaturen på jobbet. ISO-CERTIFIERAD ROPS-HYTT Den ISO-certifierade ROPS-hytten är ljudisolerad och förseglad. Fönstren och maskinens nedre främre profil ger enastående sikt över hela arbetsområdet utan att föraren ständigt behöva luta sig framåt. RUNTOMSIKT Stora fönster framtill, på sidorna och bakåt ger utmärkt sikt i alla riktningar från förarsätet. ROPS-strukturen använder smala främre hyttstolpar för att ge ett bredare synfält framåt. Med den nya bakåtriktade kameran som är standard kommer föraren dessutom att alltid vara medveten om vad som finns omkring grävmaskinen. ENKEL ÅTKOMST, ANSLUTNINGSMÖJLIGHET OCH LAGRING Bekvämlighetsfunktioner inkluderar Bluetooth integrerad radio, USB-portar för laddning och telefonanslutningsmöjligheter, 12-voltsuttag och AUX-port, förvaringsutrymmen över huvudet och konsolerna, och mugg- och flaskhållare GC HYDRAULGRÄVMASKIN

7 PEKSKÄRM De flesta maskininställningar kan styras genom den högupplösta 8-tums/203 mm pekskärmen. Den erbjuder 42 språk och är lätt att nå från sätet inget vridande eller vändande för att nå knapparna. En händig snurrkontroll och snabbtangenter är också ergonomiskt placerade på den högra konsolen. NYTT SÄTE OCH NY KONSOL Rörelseeffektiviteten är viktig för att hålla föraren produktiv och alert under hela skiftet. Sätet i 320 GC är utformat för enkel drift och komfort. Det nya standardsätet är brett och justerbart, så förare av alla storlekar kan arbeta bekvämt. ANPASSNINGSBARA JOYSTICKS Joystickfunktionen kan anpassas genom skärmen. Joystickens mönster, liksom svar, kan ställas in enligt förarens önskemål. Alla inställningar sparas med förarens id och återställs vid inloggningen. NYCKELLÖS TRYCKKNAPPSSTART Motorn till 320 startas med en nyckellös knapptryckning. Detta tillför extra säkerhet för maskinen genom att förarens id-koder används för att begränsa och spåra maskinåtkomst. Koderna kan fyllas i manuellt via en valfri Bluetooth-nyckelbricka eller smartphone-app. 320 GC HYDRAULGRÄVMASKIN 7

8 SÄKERHETSFUNK- TIONERNA SKYDDAR DINA ANSTÄLLDA OCH DIN UTRUSTNING 100 procent av punkterna för dagliga underhållskontroller är tillgängliga från marknivå, vilket gör underhåll snabbare, enklare och säkrare. Kontrollpunkter inkluderar oljesticka, vattenavskiljare för bränsle, dränering av vatten och sediment i bränsletank, samt nivåkontroll för kylvätska. SKYDDA DIN GRÄVMASKIN Använda din PIN-kod på skärmen, den valfria Bluetooth-nyckelbrickan eller din smartphone för att aktivera startfunktionen via tryckknapp. FAKTA: 49 % 30 % SKYDDA DIG VARJE DAG Den vanligaste olyckshändelsen på byggarbetsplatser är FALLOLYCKOR* NYA 320 AV FALLOLYCKORNA LEDER TILL ALLVARLIGA SKADOR AV FALLOLYCKORNA LEDER TILL DÖDSFALL 100 UNDERHÅLL % PÅ MARKNIVÅ HJÄLPER TILL ATT FÖREBYGGA FALLOLYCKOR FALLOLYCKOR * GC HYDRAULGRÄVMASKIN

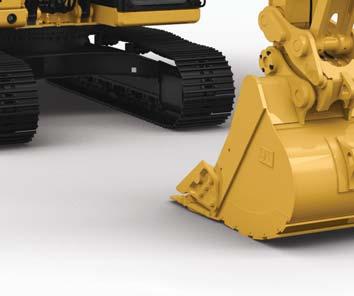

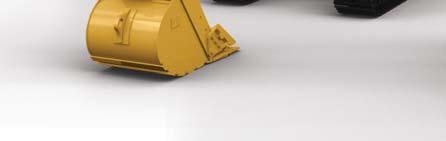

9 ÖKAR DIN PRODUKTIVITET OCH VINST MED CAT-TILLBEHÖR Du kan enkelt utöka din maskins prestanda genom att använda något av de olika Cat-tillbehören. Varje Cat-tillbehör är utformat för att passa vikten och hästkrafterna hos Cat-grävmaskiner för förbättrad prestanda, säkerhet och stabilitet. SKOPOR GRIPAR HYDRAULISKA HAMMARE KOMBIVERKTYG SNABBKOPPLINGAR RENSSKOPOR RIVARE SEKUNDÄR PULVERISERARE VIBRERANDE SAXAR TUMMAR PLATTKOMPAKTORER 320 GC HYDRAULGRÄVMASKIN 9

10 TEKNISKA SPECIFIKATIONER Se cat.com för fullständiga specifikationer. Motormodell MOTOR Cat C4.4 ACERT Bruttoeffekt ISO 14396/SAE J kw 122 hk Nettoeffekt ISO 9249/SAE J kw 121 hk Motorvarvtal Drift Förflyttning varv/min varv/min Borrhål 105 mm 4 tum Slaglängd 127 mm 5 tum Slagvolym 4,4 l 269 tum 3 HYDRAULSYSTEM Huvudsystem maximalt flöde (redskap) 442 l/min 116 gal/min Maximalt tryck utrustning kpa psi Maximalt tryck förflyttning kpa psi Maximalt tryck Svängning kpa psi MASKINVIKT Arbetsvikt Nordamerika kg lb 5,7 m (18 fot 8 tum) räckvidd bom, 2,9 m (9 fot 6 tum) räckvidd sticka, 1,0 m 3 (1,31 yd 3 ) HD skopa, 790 mm (31 tum) trippla bandkammar. Arbetsvikt Europa kg lb 5,7 m (18 fot 8 tum) räckvidd bom, 2,9 m (9 fot 6 tum) räckvidd sticka, 1,0 m 3 (1,31 yd 3 ) GD skopa, 700 mm (28 tum) trippla bandkammar. PÅFYLLNINGSUPPGIFTER SERVICE Bränsletank 345 l 86,6 gal Kylsystem 25 l 6,6 gal Motorolja 15 l 4,0 gal Svängdrivning (vardera) 5 l 1,3 gal Slutväxel (vardera) 5 l 1,3 gal Hydraulsystem (inklusive tank) 234 l 61,8 gal Hydraultank 115 l 30,4 gal DEF-tank 39 l 10,3 gal MÅTT Bom Räckvidd 5,7 m (18 fot 8 tum) Sticka Räckvidd 2,9 m (9 fot 6 tum) Skopa 1,0 m 3 (1,31 yd 3 ) Transporthöjd (övre delen av hytten) mm 9 fot 9 tum Ledstångshöjd mm 9 fot 8 tum Transportlängd mm 31 fot 3 tum Bakre svängradie mm 9 fot 3 tum Bandlängd till centrum på ledarhjul mm 10 fot 9 tum Markfrigång 470 mm 1 fot 7 tum Spårvidd mm 7 fot 3 tum Transportbredd 790 mm (31 tum) bandplattor mm 10 fot 5 tum Transportbredd 700 mm (28 tum) bandplattor mm 10 fot 1 tum Frigång under motvikt mm 3 fot 5 tum RÄCKVIDD OCH BELASTNING Bom Räckvidd 5,7 m (18 fot 8 tum) Sticka Räckvidd 2,9 m (9 fot 6 tum) Skopa 1,0 m 3 (1,31 yd 3 ) Maximalt grävdjup mm 22 fot 1 tum Maximal räckvidd vid marknivå mm 32 fot 4 tum Maximal skärhöjd mm 31 fot Maximal lasthöjd mm 21 fot 4 tum Lägsta lasthöjd mm 7 fot 1 tum Maximalt grävdjup för mm (8 fot) plan botten mm 21 fot 6 tum Maximalt vertikalt grävdjup mm 18 fot 8 tum Skopgrävkraft (ISO) 129 kn lbf Stickans grävkraft (ISO) 99 kn lbf Skopgrävkraft (SAE) 115 kn lbf Stickans grävkraft (SAE) 96 kn lbf GC HYDRAULGRÄVMASKIN

11 STANDARDUTRUSTNING OCH TILLVAL Standardutrustning och tillval kan variera. Kontakta din Cat-återförsäljare för mer information. ROPS, standardljuddämpning 320 GC-HYTT STANDARD TILLVAL BOM OCH STICKA STANDARD TILLVAL 5,7 m (18'8") räckvidd bom, 2,9 m (9 fot 6 tum) sticka Mekaniskt justerbart säte Högupplöst 203 mm (8 tum) LCD-pekskärm Cat Product Link CAT CONNECT-TEKNOLOGI STANDARD TILLVAL UNDERREDE OCH RAMVERK STANDARD TILLVAL 600 mm (24 tum) trippla bandkammar 700 mm (28 tum) bandplattor av trekamstyp 790 mm (31 tum) bandplattor av trekamstyp Förankringspunkter på basramen Två valbara effektlägen MOTOR STANDARD TILLVAL Låg tomgång med ett knapptryck med automatisk motor hastighetskontroll Automatisk motoravstängning vid tomgång Kylfunktion vid 52 ºC (125 ºF) hög omgivningstemperatur 32 ºC ( 25 ºF) kallstartskapacitet Dubbelelement luftfilter med integrerat förrenarfilter Reversibla elektriska kylfläktar Biodieselkapacitet upp till B20 HYDRAULSYSTEM STANDARD TILLVAL Regenereringskrets för bom och sticka Backventiler för bom- och sticksänkning Automatisk hydraulisk uppvärmning Automatisk låg- eller höghastighetskörning Driftreduceringsventil för bom och sticka Filterreturkrets för hammare Skjutreglage-joysticks Kombinerat flöde/högt tryck extra krets Medeltryckkrets Krets för redskapsfäste för Cat-pinnmontering kg (9 300 lb) motvikt för HD-bom och sticka ELSYSTEM STANDARD TILLVAL Två underhållsfria batterier på CCA Programmerbar tidsfördröjning för LED-arbetsbelysning LED-belysning i chassit, till vänster/höger, hyttbelysning SERVICE OCH UNDERHÅLL STANDARD TILLVAL Provtagningsportarna underlättar schemalagd oljeprovtagning (S O S SM ) Motoroljemätstickor på mark- och plattformsnivå TRYGGHET OCH SÄKERHET STANDARD TILLVAL Backkamera Kamera på höger sida * * Spegel på höger sida Motoravstängningsbrytare på marknivå Ledstång och handtag på höger sida Signal/varningshorn *Europastandard, tillval i andra regioner. Alla funktioner finns inte tillgängliga i alla regioner. Kontrollera med din lokala Cat-återförsäljare för tillgänglighet i ditt område. Mer information hittar du i de tekniska specifikationerna i broschyrerna för modellerna 320 GC, 320 och 323 på eller hos din Cat-återförsäljare. 320 GC HYDRAULGRÄVMASKIN 11

12 Mer information om Cat-produkter, återförsäljarservice och branschlösningar finns på vår webbplats Caterpillar. Alla rättigheter förbehålls. AWXQ Ersätter AWXQ2330 Byggnummer: 07A VisionLink är ett varumärke som tillhör Trimble Navigation Limited och är registrerat i USA och andra länder. Material och specifikationer kan ändras utan att meddelas i förhand. Maskinerna som visas på bilderna kan vara försedda med extrautrustning. Kontakta en Cat-återförsäljare för frågor om tillgängliga alternativ. CAT, CATERPILLAR, BUILT FOR IT, deras respektive logotyper, "Caterpillar Yellow" och "Power Edge", såväl som företagets och produkternas identitet i detta dokument, är varumärken som tillhör Caterpillar och får inte användas utan medgivande.
