Inspektionsrapport. Objekt: Renlavsgången, Garage A. Vybild 1 fr. SO. Vybild 2 fr. SO

Transkript

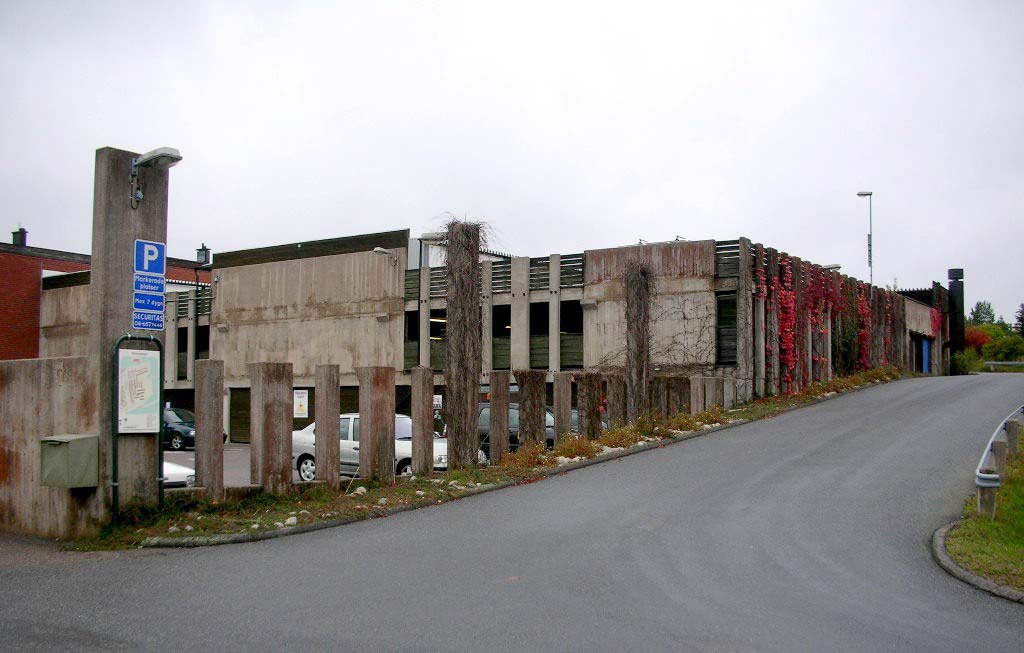

1 Inspektionsrapport Objekt: Insp. Datum: Renlavsgången, Garage A v. 42 år 2007 Inspektör: Arne Bolkert och Gunnar Nilsson Vybild 1 fr. SO Vybild 2 fr. SO

2 Inspektionsrapport Objekt: Renlavsgången, Garage A Not. nr - år Skadebeskrivning Foto nr Skiss nr Grundplan - Bjälklag 1 ( Nivå ca + 54, ,7 ) stycken vertikala sprickor i den västra betongväggen, ( linje F ) 1 1 Sprickbredd max 0,9 mm. Total spricklängd 16 m stycken vertikala sprickor i den norra betongväggen, ( linje 7 ) 1 Sprickbredd max 2,0 mm. Total spricklängd 10 m stycken vertikala genomgående sprickor i den södra betongbarriären, 2 1 ( 12,5 m söder linje 1 ) Sprickbredd max 2,5 mm. Total spricklängd 10 m Horisontella sprickor med kalkutfällningar i övre del av den södra 3 1 betongbarriären. ( Belägen ca 12,5 m söder linje 1 ) Skadad yta ca 6 m² 5-07 Spjälkning i den östra murens övre del i vid punkt 4A. 4 1 Skadad yta ca 0,2 m² 6-07 Horisontella sprickor med kalkutfällningar i vägg över dörr till förråd. 5 1 ( Linje E 1-2 ) Skadad yta ca 0,2 m² 7-07 Spjälkningar vissa med rostig armering samt bompartier i nedre del av stycken pelare; 5B, 5C, 5D, 6C och 6D. Skadad yta ca 0,5 m² 8-07 Sprickor och spjälkningar på 3 ställen i upplagsklack för bjälklag 1; 7 1 Linje A 4-5 Skadad yta ca 0,5 m²

3 Inspektionsrapport Objekt: Renlavsgången, Garage A Not. nr - år Skadebeskrivning Foto nr Skiss nr Bjälklag 1 Underyta ( Nivå ca + 56,7 ) 9-07 Ett flertal tvär- och längsgående sprickor i bjälklagets platta och balkar, 2 vissa med kalkutfällningar. Sprickbredd max 0,3 mm Tvär- och längsgående sprickor med läckning och rostutfällning i platta; 2 Spann: 4CD - 5CD De 4 västra facken 4DE - 5DE Det sydöstra facket Tvär- och längsgående sprickor med rostutfällning i platta; 2 Spann: 4DE - 5DE De 2 mellersta norra facken 5CD - 6CD De 2 Sydvästra facken 5DE - 6DE De 2 sydöstra facken 9 6DE - 7DE De 3 södra facken Bom-parti i bjälklagets platta; 2 Spann: 6CD - 7CD Det sydöstra facket Yta: 0,15 m² Spjälkningar och gravrostangripen armering i undre delar av 2 bjälklagets balkar ( i regel vid skärningspunkt med sprickor ); Spann: 5CD - 6CD 3 stycken balkar i norra fackraden 11 5EF - 6EF 1 stycken balk i vardera södra och norra mittfackraden Bjälklag 1 Överyta ( Nivå ca + 57,0 ) Ett galler till avloppsbrunn i spann 4AB - 5AB saknas. 2 Ett galler till avloppsbrunn i spann 4EF - 5EF är skadat. 12 Bjälklag 1 Kant utsida ( Nivå ca + 56,8 ) Vertikal spricka i bjälklag 1 vid upplag 4E Sprickbredd max 0,3 mm Elastisk massa i tätning för öppen gjutfog är delvis ej utförd delvis 14 2 skadad i bjälklag 1 vid upplag 4F Spjälkningsskador med rostig, ytligt liggande armering i vägg och 15 2 bjälklagskant mellan upplag 4A och 4B. Yta: 0,3 m²

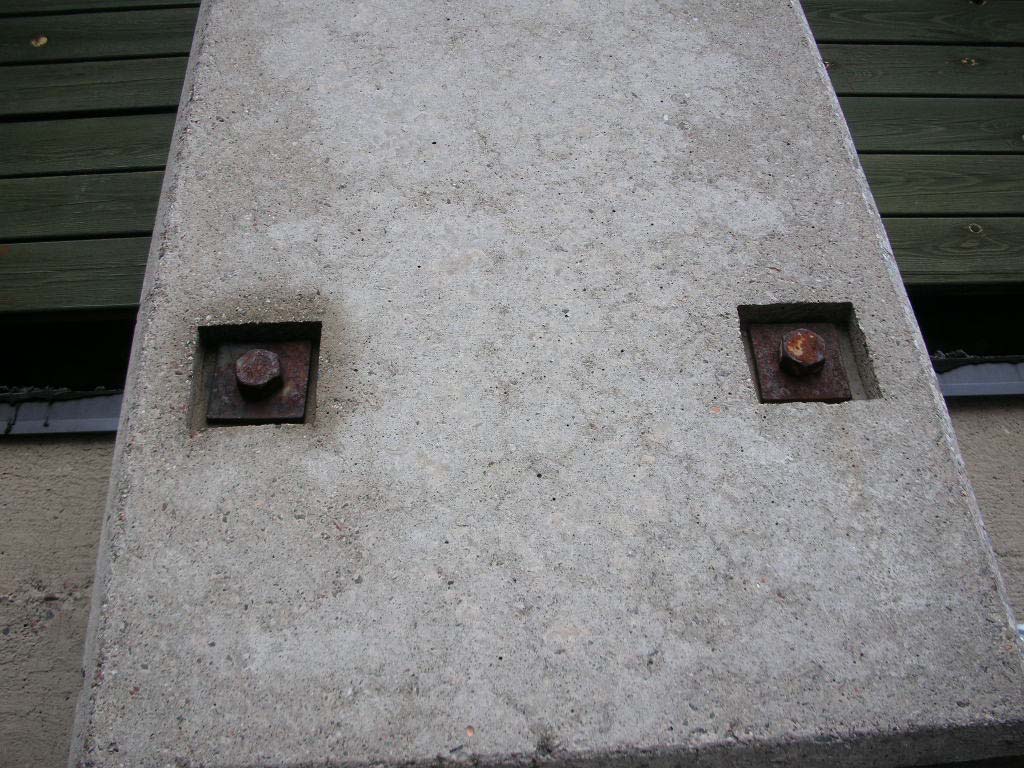

4 Inspektionsrapport Objekt: Renlavsgången, Garage A Not. nr - år Skadebeskrivning Foto nr Skiss nr Bjälklag 1 - Bjälklag 2 ( Nivå ca + 57, ,3 ) Ett 40-tal infästningsbultar mellan de vertikala betongbalkarna och 16 3 bjälklag 1 och 2 i linje 4A - 4F är rostangripna Ett flertal små spjälkningsskador med synlig rostangripen armering i de 17 3 vertikala betongbalkarna mellan bjälklag 1 och 2 i linje 4A - 4F. Skadad yta ca 0,3 m² Den tredje vertikala betongbalken från upplag 4B mellan bjälklag 1 och är sprucken i nivå med bjälklag 2, ( efter påkörning ) Två vertikala sprickor i den västra betongväggen, ( linje F ) En vertikal spricka i den norra väggen, ( linje 9 ). Sprickbredd max 0,9 mm. Total spricklängd 6 m Spjälkningsskada med synlig rostig armering i barriär över infart till garage, 19 3 ( mellan stöd 7A - 8A ) Yta: 0,15 m² Spjälkningsskada med synlig rostig armering i barriär norr om infart till 20 3 garage. ( vid stöd 8A ) Yta: 0,01 m²

5 Inspektionsrapport Objekt: Renlavsgången, Garage A Not. nr - år Skadebeskrivning Foto nr Skiss nr Bjälklag 2 Underyta ( Nivå ca + 59,3 ) Ett flertal tvär- och längsgående sprickor i bjälklagets platta och balkar, vissa 4 vissa med kalkutfällningar. Sprickbredd max 0,3 mm Ett 10-tal sprickor i plattan, tvärs linjen 4A - 8A. Vissa med kalk utfällningar, enstaka med fukt, nivåskillnad och spjälkning synlig armering. Sprickbredd max 0,7 mm. Total spricklängd ca 19 m stycken sprickor i plattan, tvärs linjen 9A - 9F, enstaka med kalk- 4 utfällning. Sprickbredd max 0,7 mm. Total spricklängd ca 6 m En spricka i plattan, tvärs linje F8 - F9. Sprickbredd max 0,7 mm. 4 Total spricklängd ca 1 m Två sprickor i plattan, tvärs linje 4E - 4F. Sprickbredd max 0,7 mm. 4 Total spricklängd ca 2 m stycken små spjälkningar med rostig, ytligt liggande armering i 22 4 plattan mellan upplag 4A och 5A. Skadad yta ca 0,03 m² Tvär- och längsgående sprickor med rostutfällning i bjälklagets platta; 4 Spann: 4DE - 5DE 4 stycken fack i nordvästra delen. Spann: 5DE - 6DE 8 stycken fack i västra delen. Spann: 6DE - 7DE 3 stycken fack i den mellersta västra delen. Spann: 7CD - 8CD 5 stycken fack i den västra delen. Spann: 7DE - 8DE 4 stycken fack i den norra delen Kalkutfällningar och små vittringar i bjälklagets platta över monterade 4 skydd, ( begränsad åtkomlighet vid inspektion ). Spann: 6CD - 7CD Intill stöd 6D 24 Spann: 8CD m NO om stöd 8D + läckage i gjutfog Spann: 8DE m NV om stöd 8D Spann: 8EF m NV om stöd 8E

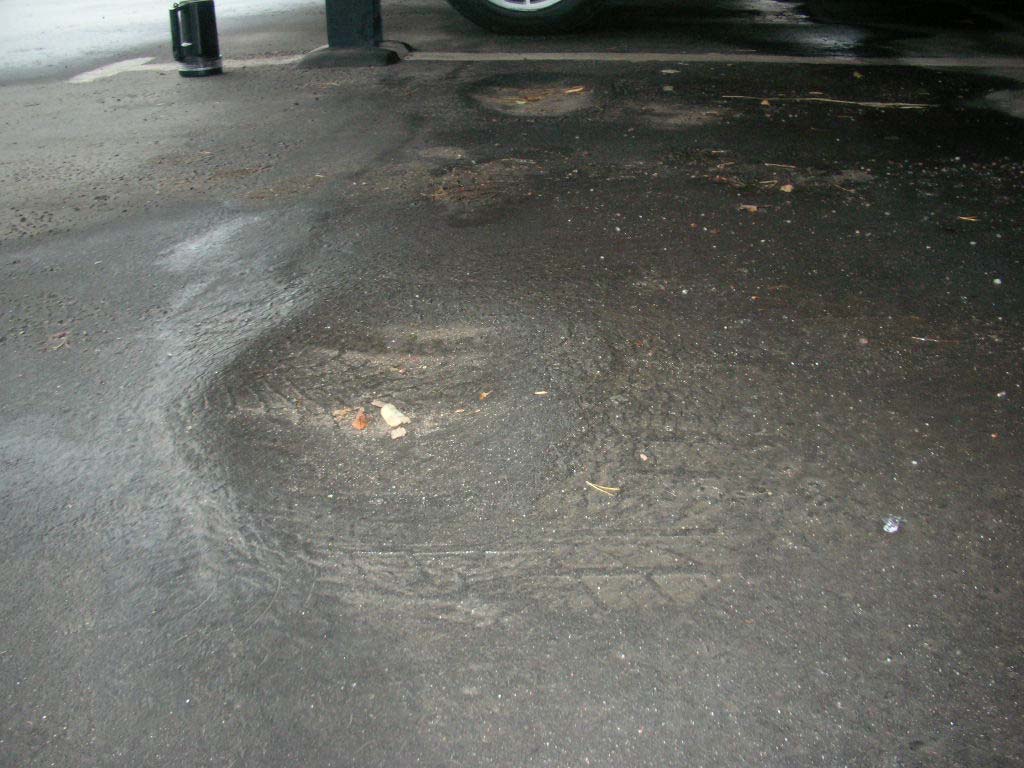

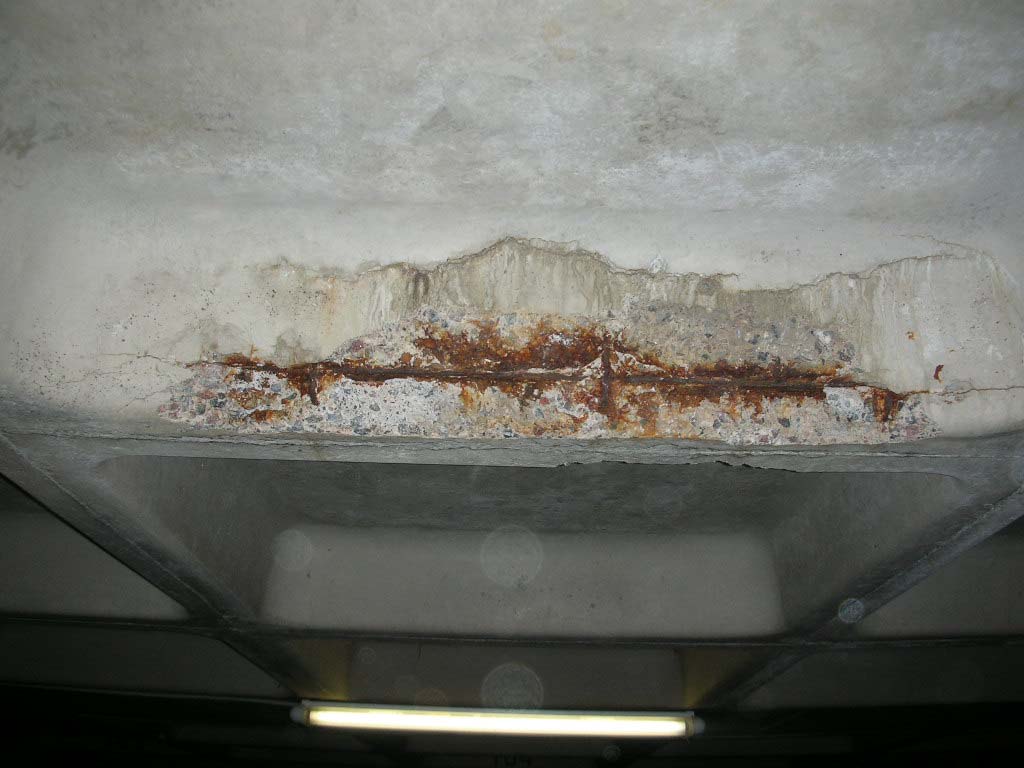

6 Inspektionsrapport Objekt: Renlavsgången, Garage A Not. nr - år Fortsättning Skadebeskrivning Foto nr Skiss nr Bjälklag 2 Underyta ( Nivå ca + 59,3 ) Spjälkningar och gravrostangripen armering i undre delar av 4 bjälklagets balkar ( i regel vid skärningspunkt med sprickor ); Spann: 4EF - 5EF 3 stycken balkar i norra delen Spann: 5EF - 6EF 4 stycken balkar i norra delen Spann: 6EF - 7EF 6 stycken balkar i spannmitt 25 Total yta ca 6 m² Bompartier i flera fall med spjälkningar i bjälklagets platta; 4 2 m norr om stöd 5C Yta: 0,2 m² 27 2,5 m norr om stöd 5D Yta: 0,2 m² 3,5 m norr om stöd 5D Yta: 0,2 m² 2,5 m norr om stöd 6C Yta: 0,2 m² ( Forts. under skydd) 3,5 m norr om stöd 6D Yta: 0,2 m² 2,5 m väster om stöd 8B Yta: 0,2 m² 1 m norr om stöd 8D Yta: 0,4 m² Bjälklag 2 Överyta ( Nivå ca + 59,6 och däröver ) Ett galler till avloppsbrunn 2 m NV om stöd 4E saknas. ( I garage nr 150 ) Asfaltsbeläggningen nedtryckt ca 2 cm på p-platser under " bar himmel" 28 4 och något mindre i garagen Vatten ligger kvar vid följande lågpunkter med centrum; 4 2,5 m NO om stöd 4C. 2 m öster om 7D. ( mot garagevägg ) Stuprör mynnar ut på trävägg och fog intill barriär, 2 m väster stöd 8B Spjälkningar med synlig rostig armering i barriär; 4 Intill stöd 4D Yta: 0,1 m² 31 1,5 m väster om stöd 4E Yta: 0,01 m²

7 Objekt: Renlavsgången, Garage A Fotobilaga Insp.dat: V FOTO 1 FOTO 2 FOTO 3 FOTO 4

13 F Objekt: Renlavsgången, Garage A Fotobilaga Insp.dat: V FOTO 25 FOTO 26 FOTO 27 FOTO 28

14 Objekt: Renlavsgången, Garage A Fotobilaga Insp.dat: V FOTO 29 FOTO 30 FOTO 31

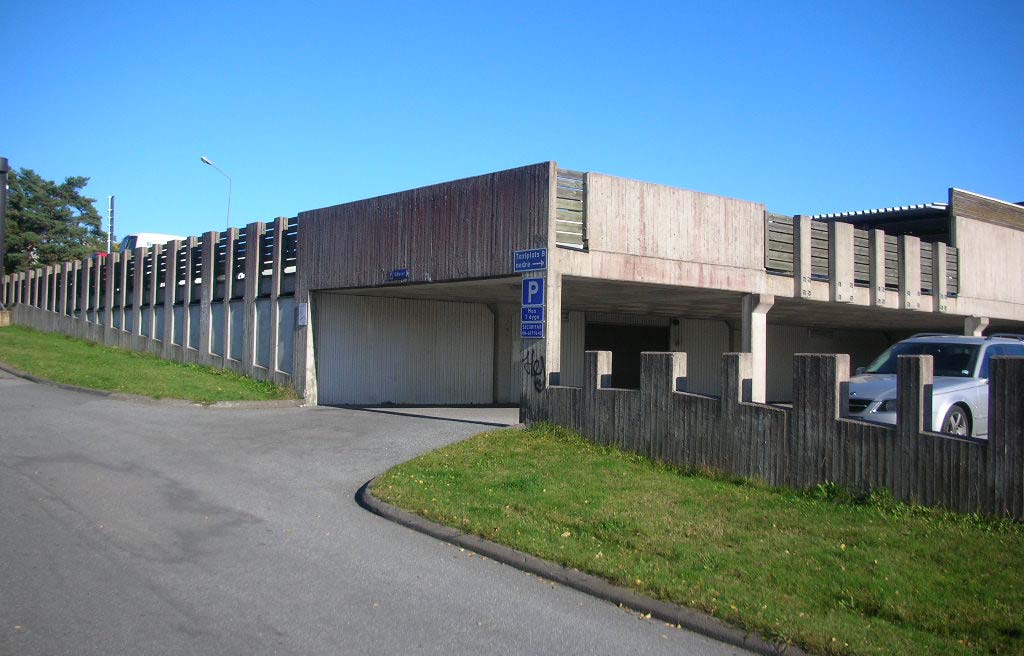

15 Inspektionsrapport Objekt: Insp. Datum: Renlavsgången Garage B v. 42 år 2007 Inspektör: Arne Bolkert och Gunnar Nilsson Vybild 1 fr. S Vybild 2 fr. SV

16 Inspektionsrapport Objekt: Renlavsgången Garage B Not.nr - år Skadebeskrivning Foto nr Skiss nr Grundplan - Bjälklag 1 ( Nivå ca + 51, ,5 ) stycken vertikala sprickor i den västra betongväggen, ( linje A ) 1 Enstaka är genomgående. Sprickbredd max 1,0 mm. Total spicklängd 14 m En vertikal spricka i den norra betongväggen, ( Linje 1 ) 1 Sprickbredd max 0,8 mm. Total spicklängd 2 m En vertikal spricka i den östra betongväggen, ( Linje F ) Sprickbredd max 0,6 mm. Total spicklängd 2 m Kraftiga kalkutfällningar med klorider på väggarnas insida 1 i garagets norra del; Västra väggen ( linje A ) mellan 1-3. Begynnande vittringar. 1 Norra väggen ( linje 1 ). Särskilt mellan C och D. Östra väggen ( linje F ) mellan 1-5. Vittringar i nedre del. 2, Två stycken betongstöd i linje A mellan 4 och 5 är spräckta i nivå 4 1 strax under bjälklag 1. ( påkörning ) 6-07 Spjälkning med rostig armering i nedre del av stöd 5A. 5 1 Skadad yta ca 0,1 m² 7-07 Tre skador i asfaltsbeläggningen i garage ( grundplan ); 6 1 Norr om stöd 2C Sydost om stöd 2C Nordväst om stöd 4D Skadad yta ca 0,1 m² 8-07 Spjälkning i stöd 6A, övre del mot bjälklag Skadad yta ca 0,05 m² 9-07 Spjälkning med synlig armering i stöd 5B, nedre del not grundplan. 8 1 Skadad yta ca 0,2 m² Två korta vertikala sprickor i stöd 6B, övre del mot bjälklag 1. Sprickbredd max 0,5 mm. Total spicklängd 0,3 m.

17 Inspektionsrapport Objekt: Renlavsgången Garage B Not.nr - år Skadebeskrivning Fortsättning Grundplan - Bjälklag 1 ( Nivå ca + 51, ,5 ) Foto nr Skiss nr Spjälkning med synlig armering i stöd 6D, nedre del mot grundplan, 9 1 Skadad yta ca 0,01 m² Spjälkning med synlig armering i betongvägg, nedre del mot grundplan 10 1 i hörn, punkt F6. Skadad yta ca 0,02 m² Bjälklag 1 Underyta ( Nivå ca + 53,5 ) Ett flertal tvär- och längsgående sprickor i bjälklagets platta och balkar, 11 2 vissa med kalkutfällningar. Sprickbredd max 0,3 mm Tvär- och längsgående sprickor med läckning och rostutfällning i platta; 2 Spann: 2EF - 3EF 6 fack 4DE - 5DE De 4 norra facken 5EF - 6EF 3 fack; det nordvästra, sydvästra och sydöstra. 12 5DE - 6DE 3 fack; det nordvästra, nordöstra och sydöstra. 5CD - 6CD 1 fack; mitt, mot öster. Sprickbredd: 0,6 mm Tvär- och längsgående sprickor med rostutfällning i platta; 2 Spann: 1AB - 2AB 8 fack 1BC - 2BC 6 fack i norra delen, särskilt under barriär. 1CD - 2CD 4 fack 1DE - 2DE 9 fack 13 1EF - 2EF 2 fack 2AB - 3AB 4 fack Bomparti i äldre rep. ( ingjuten kabel ) 3AB - 4AB 3 fack Bomparti i äldre rep. 2BC - 3BC 1 fack 3CD - 4CD 5 fack Bomparti i ett fack 4AB - 5AB 2 fack 4CD - 5CD 2 fack

18 Inspektionsrapport Objekt: Renlavsgången Garage B Not.nr - år Skadebeskrivning Fortsättning Bjälklag 1 Underyta ( Nivå ca + 53,5 ) Foto nr Skiss nr Bompartier i flera fall med spjälkningar i bjälklagets platta; 2 Spann: 1EF - 2EF Mitt mellan 1E - 2E Yta: 0,2 m² 14 3CD - 4CD Mitt mellan 4C - 4D Yta: 0,1m² 3DE - 4DE Mellan 3D - 4D Yta: 0,1m² 4AB - 5AB Mellan 4A - 5A Synl.rost.arm Yta: 0,1m² 5AB - 6AB Mellan 5A - 6A Synl.rost.arm Yta: 0,1m² Spjälkningar och gravrostangripen armering i undre delar av 2 bjälklagets balkar i vissa fall även med bompartier ( i regel vid skärningspunkter med spricka ); Spann: 1BC - 2BC 1 stycken balk i norra delen Bomparti 0,1m² 1CD - 2CD 3 stycken balkar Bomparti 0,1m² 1DE - 2DE 3 stycken balkar Bomparti 1m² 15, 16 3CD - 4CD 1 stycken balk Bomparti 0,02m² 5CD - 6CD 1 stycken balk Bomparti 1m² Tvärgående sprickor i plattans yttre delar; 2 Linje: A1 - A6 3 stycken Sprickbredd max 0,7 mm. F1 - F6 4 stycken Total spricklängd ca 6 m. Bjälklag 1 Kant utsida ( Nivå ca + 53,5 ) Spjälkning i bjälklagsplattan över upplag stöd 6C. Yta: 0,1m² 17 2

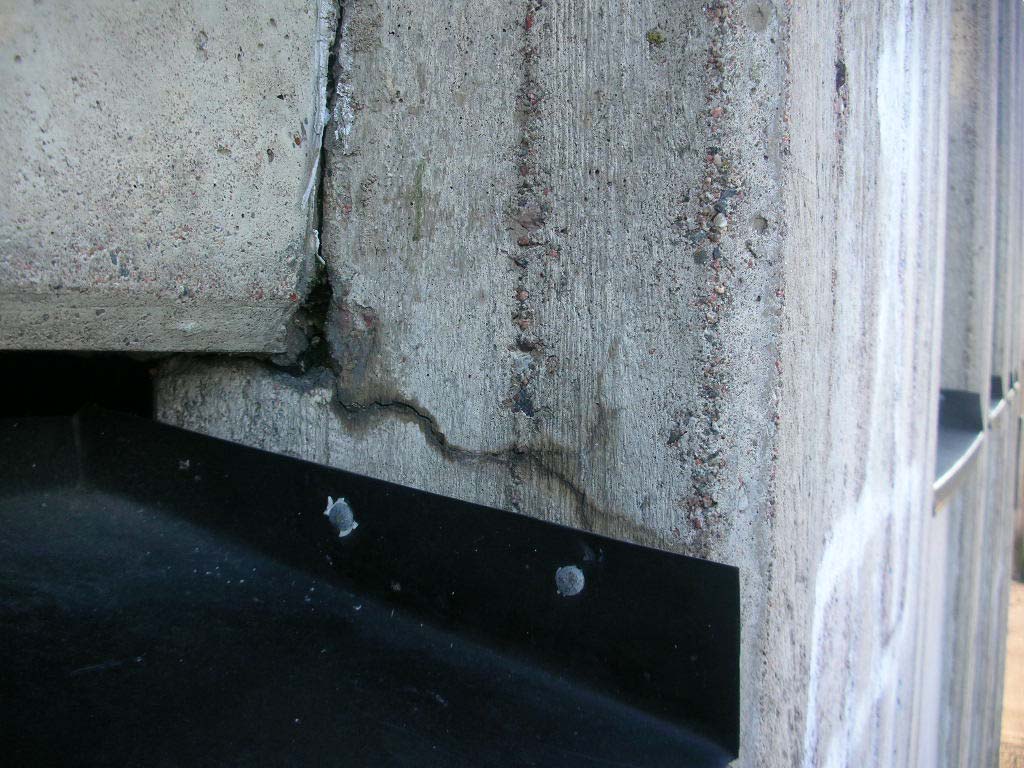

19 Inspektionsrapport Objekt: Renlavsgången Garage B Not.nr - år Skadebeskrivning Foto nr Skiss nr Bjälklag 1 Överyta ( Nivå ca + 53,8 och däröver ) Asfaltsbeläggningen nedtryckt ca 2 cm ( pga hjultryck ) på p-platser under 2 " bar himmel " och något mindre i garagen Tätning kring 2 stycken stålpelare för skärmtak är spruckna över 18 2 stödlinje C2 - C Fog mot betongbarriär väster om stödlinje C1 - C2 har sjunkit i något Spjälkning med synlig rostig armering i södra ändens nedre del i 20 2 betongbarriär väster om stödlinje C1 - C2. Yta: 0,02 m² Fog mot betongbarriär i stödlinje F1 - F2 har sjunkit i något Spjälkning med synlig rostig armering i nedre del av 21 2 betongbarriär till förråd i stödlinje F1 - F2. Yta: 0,02 m² Två stycken spjälkningar med rostig ytligt liggande armering i barriär 22 2 ( över infart ) mellan stöd A5 - A6. Yta: 0,05 m² stycken vertikala genomgående sprickor i den norra betongbarriären, 2 Sprickbredd max 0,4 mm. Total spricklängd 6 m Den tredje vertikala betongbalken väster upplag E6 är sned och 23 2 är sprucken i nivå med bjälklag 1, ( efter påkörning ) Spjälkning med rostig armering förekommer i den nedre ändytan. Yta: 0,08 m² Horisontella sprickor och vittringar i övre del av barriär i stödlinje F 25 2 norr om trappa. Yta: 0,5 m²
