1 Innehållsförteckning Innehållsförteckning 1 Inspektionsutlåtande 2 Projektinformation 3 Klassifikationshistorik 4 Övrig information 5-7 Sträcka 1 : Rör Inspektion avbruten 8-9 Sträcka 2 : Rör Inspektion avbruten Sträcka 3 : Rör Inspektion avbruten 12-14

2 Inspektionsutlåtande / Adress: Roslagsgatan 44 Stockholm Beställare: BRF Ingemar 13 Arbetsbeskrivning / Syfte: Svenk Röranalys AB Läckage från en spricka i vägg. Skadan är i garaget på -1tr. Felsök dräneringen runt fastigheten, kund misstänker att det kan höra ihop. Slutsats: När vi kom ner i garaget hittade vi sprickan i väggen som har släpp igenom vatten, dock ett par meter innan (närmare garageporten) observerade vi en mycket större skada i betongväggen. (se bifogad bild) Man kan se att även denna längsgående spricka är fuktig. Vi försökte lokalisera en åtkomstpungt för dräneringen, enligt ritningsunderlaget vi fick misstänker vi att den ansluter på brunnen som ligger strax utanför pumpgropen. Brunnslocket satt fast med skruvar som var trasiga. d.v.s. att gängan på skruvhuvudet var borta. (se bifogade bilder) Vi borrade sönder dessa fyra skruvar för åtkomst till brunnen. Skruvarna är nu borta men vi fick ändå inte upp locket, misstänker att den har rostat fast. De Tv-inspektioner som vi gjort är från pumpgropen. Det finns 3 st ledningar som ansluter på dessa gropar. I filmerna kan vi se att de är mycket torra med hög beläggningsgrad. Inspektionerna blev avbrutna så vi ej kom längre med kameran p.g.a. sediment i ledningen. Vi kollade på gården för eventuella dagvattenbrunnar, På gården finns ett stuprör som går ner under en altan/terrass, vi misstänker att det finns en brunn i närheten. Detta stuprör står i liv med skadorna i garaget. Intressant att lokalisera brunnarna på gården för en tv-inspektion samt fortsatt felsökning. OBS! Misstänker vi att detta kan ansluta från grann föreningen. Rekommenderad åtgärd: Lokalisering av dagvattenbrunn på innergården. Upptagning av brunnen utanför pumpgropen i garaget. Auktoriserad filmare: John Larsson, , Arbetsrapport: Str 1 / Roslagsgatan 44 Stockholm: #2 Avstånd: 0.10 m. Grad: 2 Påbyggnad 2. Reduktion av rörets tvärsnittsarea som är från 5% och upp till 15%. Str 2 / Roslagsgatan 44 Stockholm: #2 Avstånd: 0.30 m. Grad: 3 Påbyggnad 3. Reduktion av rörets tvärsnittsarea som är från 15% och upp till 30%. #3 Avstånd: 1.20 m. Grad: 4 Påbyggnad 4. Reduktion av rörets tvärsnittsarea som är från 30% eller större. Str 3 / Roslagsgatan 44 Stockholm: #4 Avstånd: 1.40 m. Grad: 3 Ansamling 3: Stor risk för stopp. // Sida 2

3 Projektinformation / Beställare BRF Ingemar 13 David Sjöqvist Avdelning: Box: Gatuadress: KundId PDC6016 / FE 595 Ort, Postnr: Stockholm Telefon: Fax: Mobil: E-post: david.sjoqvist@fastighetsagarna.se Utförare Svenk Röranalys AB John Larsson Avdelning: Rörteknik Box: Gatuadress: Fyrverkarbacken 20 Ort, Postnr: Stockholm Telefon: Fax: Mobil: E-post: John.larsson@roranalys.se // Sida 3

4 Klassifikationshistorik / 1: Observation som inte bedöms innebära risk för driftstörning eller följdskada. 2: Observation som inte bedöms innebära omedelbar risk för driftstörning eller följdskada, men som bör bevakas. 3: Observation som bedöms innebära risk för driftstörning eller följdskada. 4: Observation bedöms innebära omedelbar risk för driftstörning eller följdskada. // Sida 4

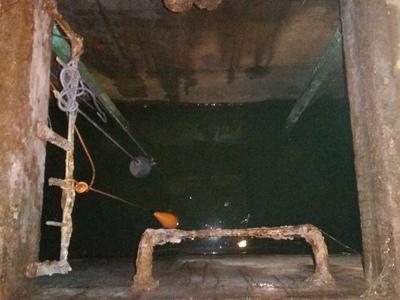

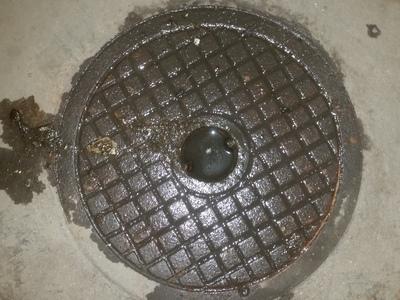

5 Övrig information / Brunn i garage Brunn i garage Skruvarna var sönder. Vi var tvngna att borra sönder de skruvskallar som satt fast. Brunn i garage // Sida 5

6 Övrig information / // Sida 6

8 Övrig information / // Sida 7

9 Sträcka 1 / Väder: Inspektör: Nr.: Projekt nr.: 11:00:00 John Larsson 1 Lagringsmedia: Medianamn: Ritnings nr.: Bedömn. grund: T25:2012 Rensning: Spolning: Startpunkt: Rör - 1 Slutpunkt: Inspektion avbruten Inspektionsriktning: Medströms Adress: Roslagsgatan 44 Ort: Stockholm Berörda lokaler: Pumprum Sträck. längd: 0.60 m. Flödestyp: Dagvatten Besiktningstyp: Rördimension: Material: Gjutjärn S Rör - 1 Kod: Observation: Bildnamn: 0.00 m ALM Inspektion börjar. 1_1_A 0.10 m PBG [2] Påbyggnad 2. Reduktion av rörets tvärsnittsarea som är från 5% och upp till 15%. 1_2_A 0.40 m BR Böjd rördel, ner. 1_3_A 0.60 m KAM Avbruten inspektion. / Kommer ej längre med kameran 1_4_A E Inspektion avbruten // Sida 8

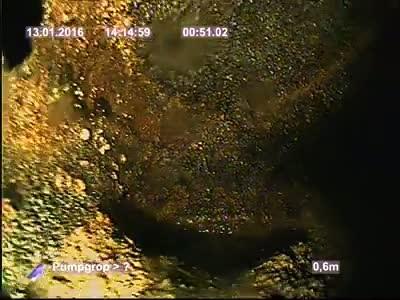

10 Sträcka 1, Bilagor / Bildnamn: 1_1_A, Videotid: 0;11657s Inspektion börjar. Bildnamn: 1_2_A, Videotid: 7;11657s Påbyggnad 2. Reduktion av rörets tvärsnittsarea som är från 5% och upp till 15%. Bildnamn: 1_3_A, Videotid: 40;11657s Böjd rördel, ner. Bildnamn: 1_4_A, Videotid: 51;11657s Avbruten inspektion. // Sida 9

11 Sträcka 2 / Väder: Inspektör: Nr.: Projekt nr.: 11:00:00 John Larsson 2 Lagringsmedia: Medianamn: Ritnings nr.: Bedömn. grund: T25:2012 Rensning: Spolning: Startpunkt: Rör - 2 Slutpunkt: Inspektion avbruten Inspektionsriktning: Medströms Adress: Roslagsgatan 44 Ort: Stockholm Berörda lokaler: Pumprum Sträck. längd: 1.20 m. Flödestyp: Dagvatten Besiktningstyp: Rördimension: Material: Gjutjärn S Rör - 2 Kod: Observation: Bildnamn: 0.00 m ALM Inspektion börjar. 2_1_A 0.30 m PBG [3] Påbyggnad 3. Reduktion av rörets tvärsnittsarea som är från 15% och upp till 30%. 2_2_A 1.20 m PBG [4] Påbyggnad 4. Reduktion av rörets tvärsnittsarea som är från 30% eller större. 2_3_A 1.20 m KAM Avbruten inspektion. / Kommer ej längre med kameran 2_4_A E Inspektion avbruten // Sida 10

Sträcka 2, Bilagor / Bildnamn: 2_1_A, Videotid:

Bildnamn: 2_2_A, Videotid: 25;11658s Påbyggnad

4. Reduktion av rörets tvärsnittsarea som är

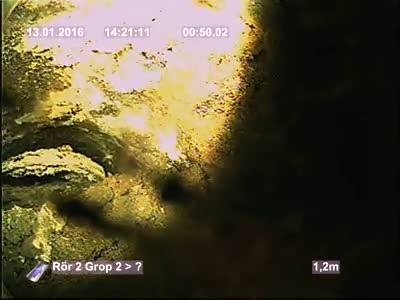

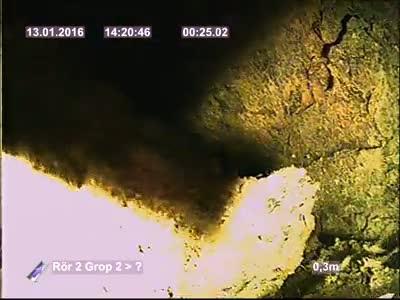

12 Sträcka 2, Bilagor / Bildnamn: 2_1_A, Videotid: 0;11658s Inspektion börjar. Bildnamn: 2_2_A, Videotid: 25;11658s Påbyggnad 3. Reduktion av rörets tvärsnittsarea som är från 15% och upp till 30%. Bildnamn: 2_3_A, Videotid: 41;11658s Påbyggnad 4. Reduktion av rörets tvärsnittsarea som är från 30% eller större. Bildnamn: 2_4_A, Videotid: 50;11658s Avbruten inspektion. // Sida 11

13 Sträcka 3 / Väder: Inspektör: Nr.: Projekt nr.: 11:00:00 John Larsson 3 Lagringsmedia: Medianamn: Ritnings nr.: Bedömn. grund: T25:2012 Rensning: Spolning: Startpunkt: Rör - 3 Slutpunkt: Inspektion avbruten Inspektionsriktning: Medströms Adress: Roslagsgatan 44 Ort: Stockholm Berörda lokaler: Pumprum Sträck. längd: 1.40 m. Flödestyp: Dagvatten Besiktningstyp: Rördimension: Material: Gjutjärn S Rör - 3 Kod: Observation: Bildnamn: 0.00 m ALM Inspektion börjar. 3_1_A 0.60 m BR Böjd rördel, höger. 3_2_A 1.10 m BR Böjd rördel, vänster. 3_3_A 1.40 m ANS [3] Ansamling 3: Stor risk för stopp. 3_4_A 1.40 m KAM Avbruten inspektion. 3_5_A E Inspektion avbruten // Sida 12

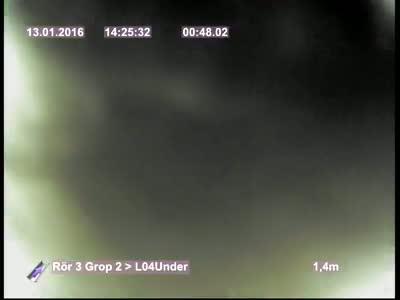

14 Sträcka 3, Bilagor / Bildnamn: 3_1_A, Videotid: 0;11659s Inspektion börjar. Bildnamn: 3_2_A, Videotid: 24;11659s Böjd rördel, höger. Bildnamn: 3_3_A, Videotid: 42;11659s Böjd rördel, vänster. Bildnamn: 3_4_A, Videotid: 48;11659s Ansamling 3: Stor risk för stopp. // Sida 13

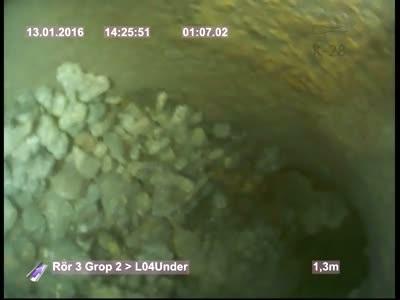

15 Sträcka 3, Bilagor / Bildnamn: 3_5_A, Videotid: 67;11659s Avbruten inspektion. // Sida 14
