Innehållsförteckning. Ansvarig: Thomas Jangemo. Innehållsförteckning 1. Inspektionsutlåtande 2. Projektinformation 3. Klassifikationshistorik 4

Transkript

1 Innehållsförteckning Innehållsförteckning 1 Inspektionsutlåtande 2 Projektinformation 3 Klassifikationshistorik 4 Sträcka 1 : Avsättning för kök på 2tr - Samlingsledning i källare 5-7

2 Adress: Frescativägen 40 Stockholm Beställare: Effektrör AB Arbetsbeskrivning / Syfte: Inspektionsutlåtande / Rörinspektion har utförts utav spillvattenledning från avsättning för kök på 2tr och ned mot anslutande samlingsledning i källaren. Syftet med inspektionen har varit att kontrollera status på stammen efter utförd högtrycksspolning. Slutsats: Den stående stammen är i äldre skick med väl synliga ytskador, det noterades inte några hål eller sprickor på denna. Det noterades ett hårt främmande föremål i den liggande ledningen mellan stående stam och samlingsledningen i källaren som inte kameran tog sig förbi, se film och bild. Rekommenderad åtgärd: Stammen bör bytas ut/renoveras i framtiden, det är dock inget akut behov som föreligger. Det främmande föremålet som sitter fast i ledningen gick inte att högtrycksspola bort så detta bör fräsas bort då det täpper till ca: 25% utav botten på röret. Auktoriserad filmare:,, Arbetsrapport: Str 1 / Frescativägen 40 Stockholm: #6 Avstånd: 1.80 m. Grad: 2 Påbyggnad 2. Reduktion av rörets tvärsnittsarea som är från 5% och upp till 15%, klockan #7 Avstånd: 3.90 m. Grad: 2 Ytskada 2. Mindre rostangrepp i gjutjärn. #10 Avstånd: m. Grad: 3 Främmande föremål 3. Reduktion av rörets tvärsnittsarea som är från 15 % och upp till 30 %. // Sida 2

3 Projektinformation / Beställare Effektrör AB Claes Ivarson Avdelning: Box: Gatuadress: Knektvägen 1 Ort, Postnr: Enskede Telefon: Fax: Mobil: E-post: claes@effektror.se Utförare Avdelning: Box: Gatuadress: Brommavägen 6 Ort, Postnr: Solna Telefon: Fax: Mobil: E-post: thomas@solnaroranalys.se // Sida 3

4 Klassifikationshistorik / 1: Observation som inte bedöms innebära risk för driftstörning eller följdskada. 2: Observation som inte bedöms innebära omedelbar risk för driftstörning eller följdskada, men som bör bevakas. 3: Observation som bedöms innebära risk för driftstörning eller följdskada. 4: Observation bedöms innebära omedelbar risk för driftstörning eller följdskada. // Sida 4

5 Sträcka 1 / Väder: Inspektör: Nr.: Projekt nr.: 13:28:00 1 Lagringsmedia: Medianamn: Ritnings nr.: Bedömn. grund: T25:2012 Rensning: Spolning: Ja Startpunkt: Avsättning för kök på 2tr Slutpunkt: Samlingsledning i källare Inspektionsriktning: Medströms Adress: Frescativägen 40 Ort: Stockholm Berörda lokaler: Sträck. längd: m. Flödestyp: Spillvatten Besiktningstyp: Rördimension: 75 Material: Gjutjärn S Avsättning för kök på 2tr Kod: Observation: Bildnamn: 0.00 m ALM Inspektion börjar m GR Grenrör, klockan m BR Böjd rördel, höger m SSK Stående stam konstruktion m BR Böjd rördel, s-form (essning) m PBG [2] Påbyggnad 2. Reduktion av rörets tvärsnittsarea som är från 5% och upp till 15%, klockan _6_A 3.90 m YTS [2] Ytskada 2. Mindre rostangrepp i gjutjärn. 1_7_A // Sida 5

6 Sträcka 1 / Väder: Inspektör: Nr.: Projekt nr.: 13:28:00 1 Lagringsmedia: Medianamn: Ritnings nr.: Bedömn. grund: T25:2012 Rensning: Spolning: Ja Startpunkt: Avsättning för kök på 2tr Slutpunkt: Samlingsledning i källare Inspektionsriktning: Medströms Adress: Frescativägen 40 Ort: Stockholm Berörda lokaler: Sträck. längd: m. Flödestyp: Spillvatten Besiktningstyp: Rördimension: 75 Material: Gjutjärn Kod: Observation: Bildnamn: 9.50 m GR Grenrör m BR Böjd rördel, mot liggande ledning m FRF [3] Främmande föremål 3. Reduktion av rörets tvärsnittsarea som är från 15 % och upp till 30 %. 1_10_A m ALM Inspektion slutar. / Kameran kommer inte längre fram E Samlingsledning i källare // Sida 6

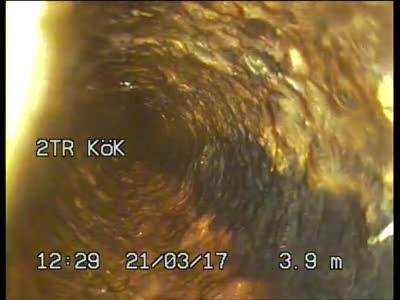

7 Sträcka 1, Bilagor / Bildnamn: 1_6_A, Videotid: 216;2890s Påbyggnad 2. Reduktion av rörets tvärsnittsarea som är från 5% och upp till 15%, klockan Bildnamn: 1_7_A, Videotid: 610;2890s Ytskada 2. Mindre rostangrepp i gjutjärn. Bildnamn: 1_10_A, Videotid: 493;2890s Främmande föremål 3. Reduktion av rörets tvärsnittsarea som är från 15 % och upp till 30 %. // Sida 7
