1 Bewator - Simplebus2 Manual SB2904 revision 1 VARNING Installera utrustningen enligt dessa anvisningar och i överensstämmelse med gällande lagar och förordningar. Utrustningen får endast användas enligt tillverkarens anvisningar och avsikter med denna produkt,bewator ansvar inte för modiferingar utförda av 3:e part som kan orsaka skada eller missbruk. Alla produkter överensstämmer med kraven i 2006/95/CE direktiven (vilka ersätter 73/23/CEE direktiven och underlydande förordningar),certi_erad med CEmärkning på produkten. Dra inte den stigarleningen nära strömförsörjningsmatning (230/400V).

2 Telefoninterface SB2904 Telefon direkt ansluten till SB2904 När ett samtal initieras från anropspanelen kan man svara i telefonen och tala med besökaren. Vill man kan man öppna dörren, tryck: Dörren öppnas och samtalet kommer att kopplas ner efter ett par sekunder. Om det kommer ett vanligt telefonsamtal under tiden ett porttelefonsamtal pågår kan man svara genom att lägga på luren och lyfta den vid ringsignal. Det samma gäller om man får ett porttelefonsamtal vid ett vanligt telefonsamtal. A. Telefon direkt ansluten till SB2904 tillsammans med ett handset eller monitor. Den som först lyfter/svarar på inkommande samtal tar kommunikationen, lyfter man på ytterligare en lur kan man inte ta kommunikation där. B. Standard follow me till PABX eller mobiltelefon. När ett samtal initieras från portapparten kan man svara i telefonen eller mobilen och föra ett samtal med besökaren. För att öppna dörren tryck:* *. OBS! Vissa mobiler använder ** för andra kommandon man kan då använda:# * istället. C. Special follow me till PABX eller mobiltelefon. Det finns möjlighet att sätta upp follow me funktionen att koppla samtalet direkt till inprogrammerat telefonnr samtidigt som det ringer i den anslutna telefonen och handset/monitor. Om man svarar i telefonen som har blivit uppringd kommer man höra 3st pip var 6:e sekund. Ta samtalet genom att trycka 1, eller 0 om man vill avvisa samtalet. D. Special dörröppning Om man har en andradörr i systemet. Dörr 1 öppnas genom att trycka:* * Dörr 2 öppnas genom att trycka: # * OBS! Vissa mobiler använder ** för andra kommandon, man kan då endast använda:# *. 1. Anslut enheten Anslut enheten enligt kopplingsschema sida3 i denna manual. Enheten är fabriksinställd för att användas i ett enfamiljssystem. Om enheten skall användas i ett sådant system kan man hoppa över programmeringen i steg Programmering av adress i SB2904 i 3 steg OBS! En analog telefon måste vara ansluten till enheten för programmering. 1. Sätt programmeringsswitchen till läge ON. 2. Gör ett anrop från entrépanelen till den abonnent där SB2904 är inkopplad. Den senaste abonnentkoden lagras i SB2904. Vänta minst 5 sekunder och lyft sedan på luren och tryck: Lägg sedan på luren. 3. Sätt programmeringswitchen till läge off. 2

3 3. Programmering av Follow me funktionen i SB2904 i 3 steg Om SB2904 används för att få samtalet till den fast anslutna telefonen behövs denna funktion inte programmeras. OBS! En analog telefon måste vara ansluten till enheten för programmering. 1. Sätt programmeringsswitchen till läge ON. 2. Lyft luren på telefonen som är direkt ansluten till SB2904, vänta på verifierings ton och tryck: * * följt av det nummer som skall ringas upp. Avsluta med: * * Exempel: För att programera enheten att ringa upp tel nr: tryck: en verifieringston hörs, lägg på luren. En paus kan läggas till genom att trycka: # # (vänta på en verifieringston efter varje #). 3. Sätt programmeringswitchen till läge off. 4. Om det inte fungerar Ingen telefonanslutning: Verifiera att programmeringsswichen är satt i off. Verifiera att telelinjen fungerar som den skall genom att ansluta telefonen direkt till telelinjen Verifiera spänningen på linjen (A B). Den skall vara samma som (TEL). Ingen kontakt med Simplebussystemet. Direkt efter programmering av Simplebuskoden, indikerar LED status på buslinjen. Om den blinkar 4ggr, mät spänning på buslinjen (L L). Skall vara mellan 17-30VDC. Programmerade du rätt kod? Om du är osäker gör om programmeringen enligt steg 2. Om telefonen ringer men du kan inte höra eller höras, sätt rätt busstyp manuellt enligt listan sid 4. Ingen vidarekoppling. Verifiera att du programmerat rätt tel nr. Om SB2904 är kopplad till en växel verifiera om du behöver slå en 0 eller 00 för att komma ut på linjen. Lägg i så fall till dessa innan tel nr som skall ringas. En paus kan läggas till genom att trycka: # # (vänta på en verifieringston efter varje #). Dåligt ljud vid Follow me Om det är dåligt ljud när man använder sig av Follow me funktionen. Verifiera att telelinjen använder sig av rätt impedans 600Ω. Om telesystemet använder sig av 1KΩ impedans kan man justera detta genom att flytta Jumper JP3 i enheten. 3

4 5. Programmeringstabell för SB2904. Funktion Kod Default Val Ex. A Samtalstid (uppringning+samtal)med Follow-me funktion *0nnn *0030 (30 sekunders samtalstid) B Uppringningstid med lokal svarsapparat *1nnn *1040 (40 sekunder) C Taltid vid lokaltsamtal *2nnn *2080 (80 sekunder) D Fördröjning innan Follow-me funktion *3nnn *3010 (10 sekunder) E Adressera enheten manuellt * *9nnn *9130 (adress 130) F Ändra busstyp till SB1 ##10 ##10 - ##10 (SB1) G Ändra busstyp till SB2 ##11 ##10 - ##11 (SB2) H Relätid #9n #98 (8sekunder) I Enheten svarar inte efter samtal *#20 *#21 - J Skifta relä manuellt ##71 ##70 - K Låt lokala svarsapparaten ringa även under Speciell Follow-me funktion ##61 ##60 - Används då enheten är ansluten före SB1224A eller SB1424. ##71 (Relä kontrolleras endast via #* kommando på telefonen) ##61 (Svarsapparat eller lokal telefon fortsätter att ringa. Tryck 1 för att ta samtalet. L Fabriksåterställning *#0 - - *#0 (fabriksåterställning) För att programmera enligt tabellen ovan: OBS! En analog telefon måste vara ansluten till enheten för programmering Sätt programmeringsswitchen till läge ON. 2. Välj vilken funktion som skall ändras Exempelvis samtalstiden till 40 sekunder.. en verifieringston hörs lägg på luren. 3. Sätt programmering switchen till läge off. 6. Specifikationer. System. Telefon Simplebus1, Simplebus2 och SBC Audio och video (automatisk avkänning) Analogt system, Transparent för all nr identifiering Anslutningar 12V~ Spänningsanslutning 12VAC eller 13,8VDC Potentiometrar A, B Telefonlinje PSTN Tel NC C NO Anlutning av analog telefon Relä, Normalt sluten Relä, common Relä, normalt öppen L, L Simplebus-anslutning GND Do n/a n/a V+ n/a 1. Mic. Justering av mikrofonkänslighet 2. LS. Justering av högtalarvolym 4

5 Kopplingsschema Audiosystem med SB

6 Kopplingsschema Videosystem med SB2904 6

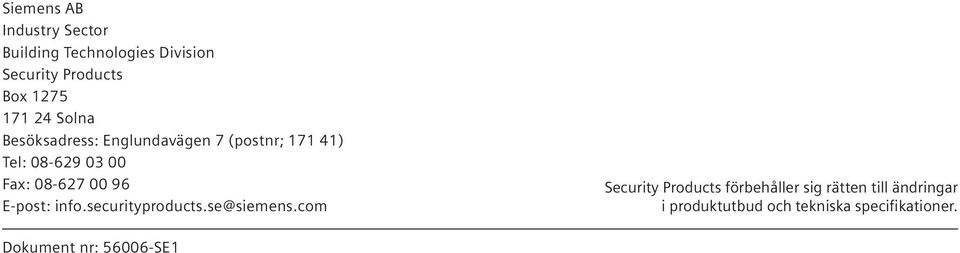

7 Siemens AB Industry Sector Division Box Solna Besöksadress: Englundavägen 7 (postnr; ) Tel: Fax: E-post: info.securityproducts.se@siemens.com förbehåller sig rätten till ändringar i produktutbud och tekniska specifikationer. Dokument nr: SE1
