Besiktningsprotokoll från årlig säkerhetsbesiktning Lekplats: Duvholmsgränd V.N. Vårberg

Transkript

1 Besiktningsprotokoll från årlig säkerhetsbesiktning Lekplats: Duvholmsgränd V.N. Vårberg Säkerhetsbesiktningen genomförd av: Organisation Org.nr Tel Fax - Besiktningsman Lars Winterstein Tel Innehar Certifikat nr CPL098:16 utfärdat av SERENO Certifiering AB Klagomål I det fall ni har synpunkter på utförd säkerhetsbesiktning kan ni kontakta: SERENO Certifiering AB Box STOCKHOLM, Tel: Uppdragsgivare Organisation Askholmens Samfällighetsförening Org.nr Våruddsringen 24 Tel Skärholmen Fax Kontaktman Åsa Tirsén Tel Övriga närvarande vid säkerhetsbesiktningen Åsa Tirsén Askholmens Samfällighetsförening Besiktningsobjekt: Säkerhetsbesiktning Datum för besiktningen Protokollet upprättat Underskrift Säkerhetsbesiktningen genomförd mot följande kravdokument: Svensk Standard SS-EN och SS-EN Tillämplig lagstiftning: Plan och bygglagen (PBL.) Boverkets Byggregler (BBR.) Ordningslagen (OL.) Produktsäkerhetslagen (PSL.) Tillverkarens anvisningar Omfattning av säkerhetsbesiktningen Se foto Säkerhetsbesiktning av lekredskap med tillhörande stötdämpande underlag (islagsyta) Omfattning har överenskommits med lekplatsens ägare Sign. lekplatsägare

2 Förklaring till felklassningar i protokollet A-fel: Risk för allvarlig skada alternativt Stor risk för mindre skada B-fel: Mindre risk för mindre skada alternativt Stor risk för liten skada C-fel: Liten risk för mindre skada alternativt mindre risk för liten skada! Besiktningsmannens påpekande Inga fel identifierade Se nedan Felidentifiering, riskanalys och felklassning A-FEL Normalt krävs omedelbar åtgärd. B-FEL Normalt bör åtgärd utföras snarast. C-FEL Normalt bör åtgärd utföras vid periodiskt underhåll eller bevakas. Det åligger lekplatsens ägare/förvaltare att identifiera behov av åtgärd samt tidpunkt för sådan åtgärd. Resultat från säkerhetsbesiktning Drift- och underhållsplaner 1 Fungerande drift och underhålls- SS-EN C Plan för lekplatsen saknas Anvisningar från lekredskapstillverkare SS-EN , och Rutiner för åtgärder vid olycka/incident på lekplats SS-EN , Rutiner för underhåll SS-EN , och Besiktningsobjekt Lekplats Beteckning Årlig Säkerhetsbesiktning Adress Duvholmsgränd N.V. Ort Vårberg/Skärholmen Hänvisningsskyltning Fel nr Felbeskrivning: Hänvisning Klassning 2 Allmänna säkerhetsåtgärder C

3 Lekredskap: Redskap 1: Gungställning Redskap 2: Lekhus Redskap 3: Volträcke Redskap 4: Fristående rutschbana Redskap 5: Sandlåda Redskap 6: Överskitsbild Nr 1. Fungerande drift och underhållsplan för lekplatsen saknas. Nr 2. Hänvisningsskylt för lekplatsen saknas. Informationsskylt med adress för lekplatsen, telefonnummer till ägare/förvaltare av lekplatsen i händelse av fel/skadegörelse på lekredskap. Och telefonnummer 112 vid händelse av olycka.

4 Redskap 1 Gungställning Fallhöjd 1500 mm Tillverkare Saknas Produkt namn Saknas ID-märkning Saknas Produkt nr Saknas Lättillgänglig Högsta fria fallhöjd 3 Redskap med en fri fallhöjd på mer än 600 mm B 4 Fri markhöjd C 5 Ställen där fingrar kan fastna C 6 Fallutrymmets och islagsytans utbredning C 7 Korrigerande underhåll C 8 Identifiering av redskap C Nr 3. Det stötdämpande materialet är inte godkänt ska vara av sand/grus kornstorlek 0,2-8 mm. Nr 4. För gungsitsar bestående av däck, ska den fria markhöjden i viloläget vara minst 400 mm. Nr 5. Kättingar för lekredskap ska minst uppfylla ISO 1834 och de ska ha en maximal öppning på 8,6 mm oavsett riktning, förutom vid förbindningar där den maximala öppningen ska vara större än 12 mm eller mindre än 8,6 mm. Förbindelselänken är inte godkänd. Nr 6. Fallutrymmets och islagsytans utbredning ska vara minst 3800 mm i vardera gungriktningen, i fallutrymmet finns ett trästaket.

5 Nr 7. Utbyte av slitna och defekta delar, schacket rostiga, gungkättingar infästning gungdäck, finns ett flertal sprickor. Nr 8. Redskapet ska vara märkt tydligt, varaktigt och synligt från marken med minst följande: a) tillverkarens/leverantörens eller auktoriserat ombuds namn och adress; b) redskapets beteckning och tillverkningsår; och c) nummer och datum för denna Europastandard, dvs. EN

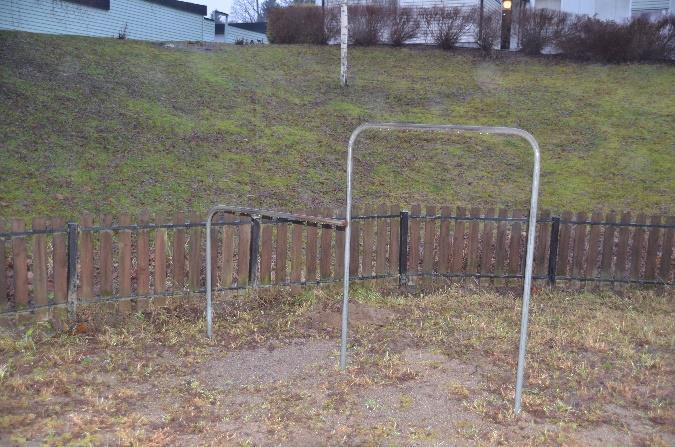

6 Redskap 2 Lekhus Fallhöjd 0 Tillverkare Saknas Produkt namn ID-märkning Produkt nr Lättillgänglig Högsta fria fallhöjd 9 Ställen där kläder och hår kan fastna A Nr 9. Redskap bör utformas så att farliga situationer kan motverkas och förhindras från att uppstå såsom: spalter eller V-formade öppningar där en del av ett plagg kan fastna. Yttertak ska vara konstruerade så att en knävring inte fastnar vid provning enligt D.3. Finns en öppning i taknocken där man kan fastna med kläder/hår. Redskap 3 Volträcke Tillverkare Saknas Produkt namn ID-märkning Produkt nr Lättillgänglig Högsta fria fallhöjd 1500 mm 10 Fallutrymmets utsträckning B 11 Redskap med en fri fallhöjd på mer än 600 mm B

7 Nr 10. Såvida inte annat anges ska fallutrymmets utsträckning vara minst 1,5 m runt upphöjda delar av redskapet, mätt horisontellt och utsträckt från det vertikal projicerade planet under redskapet. Nr 11. Det stötdämpande materialet är inte godkänt ska vara av sand/grus kornstorlek 0,2-8 mm. Redskap 4 Fristående rutschbana Fallhöjd 1000 mm Tillverkare Saknas Produkt namn Saknas ID-märkning Saknas Produkt nr Saknas Lättillgänglig Högsta fria fallhöjd 1000 mm 12 Startsektion B 13 Fallutrymme B 14 Utåkningssektionen B 15 Rutinmässigt underhåll C 16 Identifiering av redskap C Nr 12. Varje rutschbana ska ha en startsektion med en längd av minst 350 mm. Startsektionens lutning nedåt i rutschriktningen ska vara 0 till 5 mätt vid startsektionens centrumlinje. Rutschbanan saknar startsektion. Nr 13. Såvida inte annat anges ska fallutrymmets utsträckning vara minst 1,5 m runt upphöjda delar av redskapet, mätt horisontellt och utsträckt från det vertikal projicerade planet under redskapet. I fallutrymmet finns en sandlåda och ett fundament med järnbeslag. Utöver kraven i EN ska det finnas en islagsyta till en bredd av minst mm från sidorna på utåkningssektionen. Rutschbanan saknar korrekta sidoskydd. Nr 14. Rutschbanan saknar utåkningssektion. Alla rutschbanor ska ha en utåkningssektion Nr 15. Underhåll av det stötdämpande underlaget som bör luckras/fräsas. Nr 16. Redskapet saknar id- märkning

8 Redskap 5 Sandlåda Fallhöjd 300 mm Tillverkare Saknas Produkt namn ID-märkning Produkt nr Lättillgänglig Ja Högsta fria fallhöjd 300 mm Inga fel identifierade Lekområdet: Trästaketet runt lekplatsen har farliga öppningsmått där man kan fastna med huvud eller hals. SS-EN Ställen där huvud och hals kan fastna. Klassning A-fel Delvis omslutna öppningar vars ingång ligger mer än 600 mm ovanför lekytan ska vara utformade så att antingen: öppningen inte är tillgänglig vid provning enligt D.2.2, eller om öppningen är tillgänglig på en plats mer än 600 mm ovanför lekytan vid provning enligt D.2.2, beroende på öppningens vinkelorientering, ska den uppfylla följande: öppningarna mellan de stående brädorna ska vara mindre än 45 mm eller att provkroppen kan bottna ner till överliggaren.

9 Lasses Lekplatsbesiktning AB Innehar Certifikat nr CPL098:16 utfärdat av SERENO Certifiering AB Besiktningsman Lars Winterstein Datum:
