Protokoll från säkerhetsbesiktning av lekplats

Transkript

1 Protokoll från säkerhetsbesiktning av lekplats Täbyvägen 198 Uppdragsgivare: Samfälligheten Erikslund2 Org nr: Täbyvägen 236 Telefon: Täby Mobil: Fax: Kontaktperson: Fransiso Munoz SÄKERHETSBESIKTNING GENOMFÖRD AV LEKPLATSBESIKTNING AB Besiktningsman: Anders Alderbrant Adress Smedsta 40 Datum för besiktning: Hölö Protokoll upprättat: Mobil Innehar Certifikat Nr: CPL 056:06 utfärdat av SERENO Certifiering AB Fax ÖVRIGA NÄRVARANDE VID SÄKERHETSBESIKTNING SÄKERHETSBESIKTNINGEN GENOMFÖRD MOT FÖLJAND KRAVDOKUMENT Svensk Standard SS-EN oh Beslutat av: Fransiso Munoz Datum: OMFATTNING AV SÄKERHETSBESIKTNING Fasta lekredskap oh stötdämpande underlag. A - Fel B - Fel C - Fel FÖRKLARING TILL FELKLASSNINGAR I PROTOKOLLET Risk för allvarlig skada alternativt Stor risk för mindre skada Fel som normalt kräver omedelbar åtgärd. Mindre risk för mindre skada alternativt Stor risk för liten skada Liten risk för mindre skada alternativt mindre risk för liten skada Inga risker identifierade! Besiktningsmans påpekande: Det åligger lekplatsens ägare/förvaltare att identifiera behov av åtgärd samt tidpunkt för sådan åtgärd. I det fall synpunkter uppstår på utförd säkerhetsbesiktning vänligen kontakta: SERENO Certifiering AB sid 1 av 6 Täbyvägen 198

2 Finns x Resultat från säkerhetsbesiktning DRIFT OCH UNDERHÅLLSPLANER Tidigare fel: Åtgärdade Kvarstår Fel nr: Hänvisning: SS-EN Klassning , Finns x HÄNVISNINGSSKYLT Tidigare fel: Åtgärdade Kvarstår Fel nr: Hänvisning: SS-EN Klassning , Lekredskap Redskap 1: Klättelek med rutsh Redskap 13: Redskap 2: Gungor Redskap 14: Redskap 3: Fjädergunga Häst Redskap 15: Redskap 4: Redskap 16: Redskap 5: Redskap 17: Redskap 6: Redskap 18: Redskap 7: Redskap 19: Redskap 8: Redskap 20: Redskap 9: Redskap 21: Redskap 10: Redskap 22: Redskap 11: Redskap 23: Redskap 12: Redskap 24: ÖVERSIKTSBILD Nr.1 Drift oh underhållsplan för lekplatsen saknas. Nr.2 Hänvisningsskylt för lekplatsen saknas. Informationsskylt med adress för lekplatsen, telefonnummer till ägare/förvaltare av lekplatsen i händelse av fel/skadegörelse på lekredskap. Oh telefonnummer 112 vid händelse av olyka. sid 2 av 6 Täbyvägen 198

3 Resultat från säkerhetsbesiktning REDSKAP 1: Klätterlek med rutsh Tillverkare: Tillverkad: Typbet: Tidigare fel: Åtgärdade Fel nr: Fallhöjd: 1,40m Klassning Se bild Kvarstår Hänvisning: Svensk Standard SS-EN oh A b b BILD Nr 1. Ställen där huvud/hals kan fastna. Mellan brädor i barriär på 2 ställen. Öppningar får ej vara mellan mm Nr 2. Låda i fallutrymmet. Minst 1,5m fritt runt redskapets yttersta delar. Nr 3. Tvärstag vid rutshens startdel saknas. Nr 4. Heltäkande barriärer saknas. På plattformen oh i trappan. Nr 5. Stötdämpande underlaget uppfyller ej krav. Får ej innehålla silteller lerpartiklar. Kornstorleken ska vara 0,2-8mm med ett djup >30m (baksand) Nr 6. Trappa för nära rutshen. Minst 1,5m fritt på sidorna om rutshen. Nr 7. Sidoskyddet på rutshen är för lågt. Minst 15m högt. sid 3 av 6 Täbyvägen 198

4 Resultat från säkerhetsbesiktning Tillverkare: Typbet: Tidigare fel: Åtgärdade Kvarstår REDSKAP 2 : Gungor Tillverkad: Fallhöjd: 1,65m Fel nr: Hänvisning: Svensk Standard SS-EN oh Klassning Se bild b b b b b b BILD Nr 1. Gungorna hänger för nära ställning. Minst 58m mellan sitsställning. Nr 2. Gungorna hänger för nära varandra. Minst 68m mellan sitsarna. Nr 3. Gungorna är för lågt monterade. Minst 40m mellan mark-underkant nedre däket. Nr 4. Förbindningarna i kättingarna uppfyller ej krav. Måste vara <8,6 eller >12mm Nr 5. Fallutrymmets utbredning är för kort. Minst 3,90m fritt mätt från entrum på sitsen. Nr 6. Stötdämpande underlaget uppfyller ej krav. Får ej innehålla silt- eller lerpartiklar. Kornstorleken ska vara 0,2-8mm med ett djup >30m (baksand) Nr 7. Fundament uppfyller ej krav. Måste vara minst 40m under marknivå. sid 4 av 6 Täbyvägen 198

5 Resultat från säkerhetsbesiktning Tillverkare: Typbet: Tidigare fel: Åtgärdade REDSKAP 3 : Fjädergunga Häst Tillverkad: Fallhöjd: <0,6m Kvarstår Fel nr: Hänvisning: Svensk Standard SS-EN oh Klassning Se bild BILD Nr 1. Träsarg i fallutrymmet. Minst 1m fritt runt redskapet i dess mest extrema position. Nr 2. Fotstöden uppfyller ej krav. Ändarna ska vara minst 44mm i diameter. sid 5 av 6 Täbyvägen 198

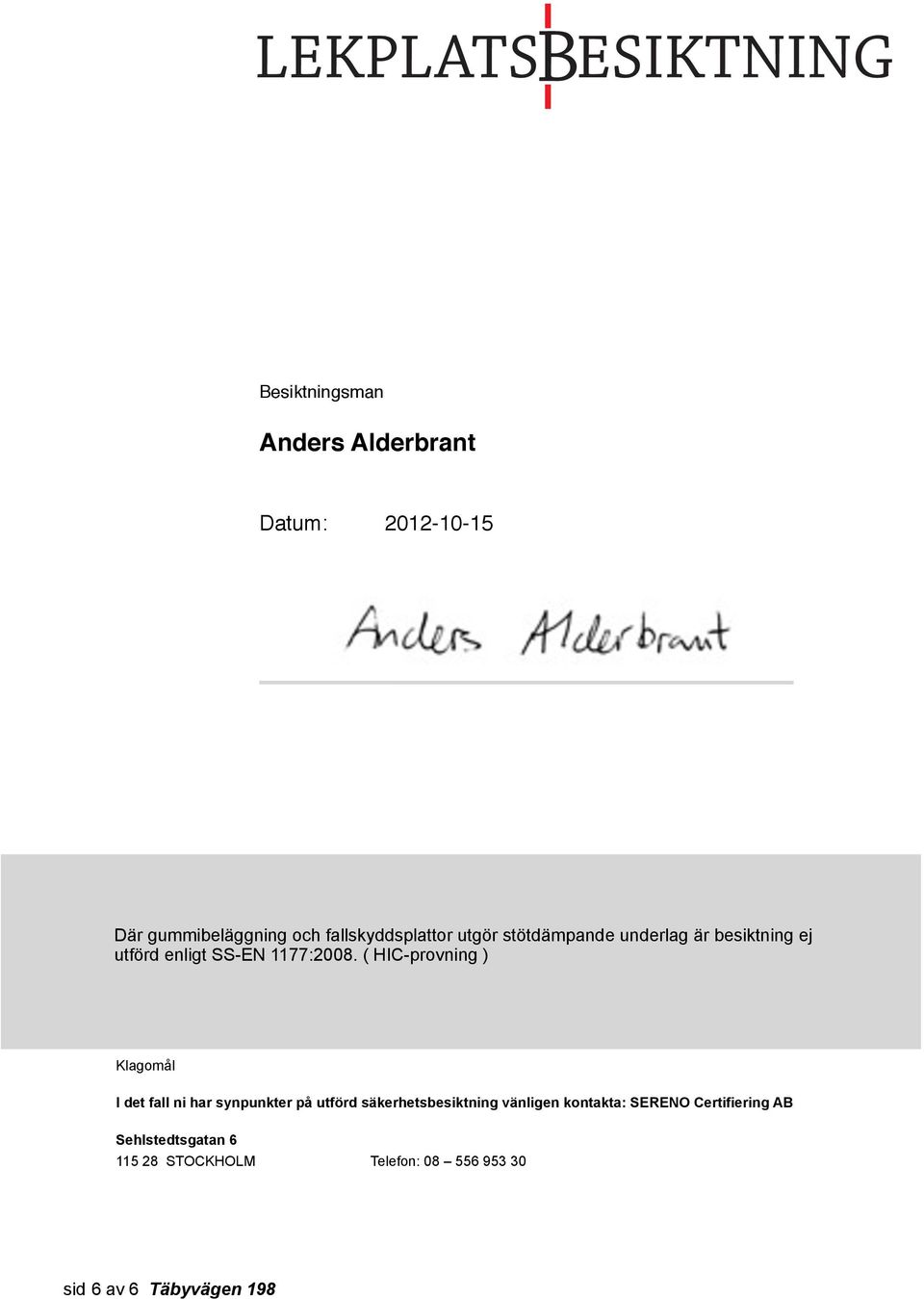

6 Besiktningsman Anders Alderbrant Datum:! !!! Där gummibeläggning oh fallskyddsplattor utgör stötdämpande underlag är besiktning ej utförd enligt SS-EN 1177:2008. ( HIC-provning ) Klagomål I det fall ni har synpunkter på utförd säkerhetsbesiktning vänligen kontakta: SERENO Certifiering AB Sehlstedtsgatan STOCKHOLM Telefon: sid 6 av 6 Täbyvägen 198
