Herd Navigator II mjölkningsstall

Transkript

1 Instruktionsbok , Version 4 Bruksanvisning i original

2

3 Innehållsförteckning Säkerhetsföreskrifter... 5 Herd Navigator II mjölkningsstall 1 Förord Friskrivningsklausul Säkerhetsföreskrifter Korrekt användning Säkerhet vid underhåll och service EG-försäkran... 7 Allmän beskrivning... 9 Herd Navigator II mjölkningsstall 1 Inledning Herd Navigator systemarbetsflöde Proaktiv besättningsövervakning via Herd Navigatorsystemet Biomodel Ämnen som analyseras av Herd Navigator Mjölkprovtagningsfrekvens Mjölkprovtagningsperioder Standardiserade driftsåtgärder (SOP) Herd Navigatorsystemets huvuddelar HN-provtagningsenhet för mjölkningsstall Provintagsenhet (SI) Analysinstrument (AI) Strömförsörjningsbox och analyskontroller (AC) Förbrukningsvaror Handhavande Herd Navigator II mjölkningsstall 1 Göra fettprovtagningar Göra en fettprovtagning med MM Göra en fettprovtagning med MM25/MM27/MM27BC DelPro, ALPRO Windows och Herd Navigator Dagliga Herd Navigatorrutiner i besättningsövervakningsprogram FSM - Farm Surveillance Monitor Inledning Allmänna funktioner Använda modulen "Alarm" Använda modulen "Messages (Meddelanden)" Använda modulen "Consumable Needs (Förbrukningsartikelbehov)" Använda modulen "Consumables Inventory (Förbrukningsartikellager)" Använda modulen "Bio-Attention (Biovarning)" Användarunderhåll Herd Navigator II mjölkningsstall 1 Dagliga underhållsrutiner , Version 4 3 (76)

4 Innehållsförteckning 2 Korrigera en klimatvarning på AI Hög luftfuktighet i inkubator Kassetter Rekommenderad dosering och förbrukning Byta kassetter Desiccant Rekommenderad dosering och förbrukning Byta torkmedel Diluent Rekommenderad användning och förbrukning Byta en tom förtunningsmedelspåse Byta en nästan tom förtunningsmedelspåse Diskmedel Rekommenderad dosering och förbrukning Byta en tom diskmedelsflaska Byta en nästan tom diskmedelsflaska Tömma AI avfallsbehållare Kontrollera systemet visuellt Lagra eventuella nylevererade förbrukningsartiklar Lagra kassetter (torra stickor) och förtunningsmedel Lagra torkmedel Lagra diskmedel , Version 4 4 (76)

5 Säkerhetsföreskrifter Säkerhetsföreskrifter Herd Navigator II mjölkningsstall 1 Förord Det är användarens ansvar att se till att alla personer som använder denna utrustning följer alla säkerhets- och handhavandeanvisningar. Denna utrustning får under inga förhållanden användas om den är trasig, eller om den som har för avsikt att använda den inte helt förstår hur den ska hanteras. 2 Friskrivningsklausul Den information och de anvisningar som ges här och de komponenter som beskrivs gäller vid utgivningstillfället. DeLaval förbehåller sig rätten att göra ändringar utan föregående meddelande. 3 Säkerhetsföreskrifter Obligatoriskt! Läs instruktionerna noggrant innan du börjar använda utrustningen. Kontakta den lokala DeLaval-återförsäljaren om det finns delar av dessa instruktioner som du inte förstår. Om instruktionerna följs säkerställer det en korrekt och säker användning av utrustningen. Spara instruktionerna för framtida bruk. Varning! Placera aldrig någon del av kroppen mellan några av systemets rörliga delar när det är påslaget. Håll dig borta från de angivna områdena, där det finns risk för klämolyckor , Version 4 5 (76)

6 Säkerhetsföreskrifter 3.1 Korrekt användning Systemet kräver dagligt underhåll för att fungera korrekt. Reproduktionshändelser (kalvningar, semineringar, dräktighetskontroller, sinläggningar etc.) måste rapporteras dagligen i besättningsövervakningsprogrammet. Använd endast Herd Navigator förbrukningsartiklar (diskmedel, stickor, diluent). Kontakta alltid en lokal servicetekniker om systemet slutar fungera. Endast auktoriserade DeLaval servicetekniker kan reparera systemet. För att förebygga skador på personer och system bör ingenting repareras av operatören. Förvara förbrukningsartiklar i kylskåp. Placera ingenting ovanpå de olika systemenheterna. För att förhindra att stickor fastnar inuti AI, ladda aldrig följande: Skadade kassetter Kassetter med lösa stickor i påsarna Stickor som har vridits runt inuti kassetten Kassera skadade kassetter som hushållsavfall. 3.2 Säkerhet vid underhåll och service Lagring Diluent och stickor måste förvaras enligt instruktionerna. Felaktig lagring eller hantering kan förstöra dem Hantering Förbrukningsartiklar måste hanteras fritt från smuts under dagligt underhåll. Se till att utrustningens övriga ytor är rena när förbrukningsartiklar laddas. Smuts, damm och foderrester kan dra till sig insekter och bakterier , Version 4 6 (76)

7 Säkerhetsföreskrifter Varning! Diskmedlet har frätande egenskaper. Undvik kontakt med ögon och hud. Skölj noggrant med rikligt med vatten vid beröring Avfallshantering Använda torra stickor, flaskor med rengöringsmedel, diluent och torkmedelspåsar kan kastas i hushållsavfallet. Mjölken som används i analysinstrumentet leds ut genom ett avlopp på baksidan av utrustningen. Den får INTE levereras till mejeriet, användas som foder eller i hemmet Diskning Använd inte sprayburkar som innehåller insekticider, till exempel medel mot flugor. Detta skadar alla plastdelar. 4 EG-försäkran , Version 4 7 (76)

8 Säkerhetsföreskrifter EG-försäkran om överensstämmelse Produktens namn: Herd Navigator Produkten uppfyller kraven i följande direktiv Maskindirektivet 2006/42/EC Direktiv 2004/108/EG om elektromagnetisk kompatibilitet Lågspänningsdirektiv /95/EC Harmoniserade standarder som har använts: EN :2010 Maskinsäkerhet - allmänna konstruktionsprinciper EN : 2006 EMC Elektrisk utrustning för mätning, styrning och för laboratorieändamål EN : 2005 EMC-krav, immunitet för industrimiljöer EN :2007 Emission från utrustning i bostäder, kontor, butiker och liknande miljöer EN : 2010 Elektrisk utrustning för mätning, styrning och för laboratorieändamål - Säkerhet EN : 2002 Särskilda fordringar på hel- och halvautomatiska laboratorieutrustningar för analys och liknande ändamål Datum: Underskrift: Namn: Befattning: Lars Bergmann Verkställande direktör Lattec I/S Kontakt: Lars Bergmann Lattec I/S Slangerupgade 69 DK-3400 Hillerød Danmark Tillverkarens namn och adress: Lattec I/S Slangerupgade 69 DK Hillerød Danmark , Version 4 8 (76)

9 Allmän beskrivning Allmän beskrivning Herd Navigator II mjölkningsstall 1 Inledning Herd Navigator (HN) är ett avancerat automatiskt analyssystem som är utformade för lågt monterade fasta mjölkningsstall med en bas på upp till 2x16 stallplatser. Herd Navigator ger en dramatisk förbättring av reproduktionsresultat, juverhälsa, utfodring och fodrets energibalans. Typer av mjölkningsstall som stöds av Herd Navigatorsystemet: Fiskbensstall 30 och 50 Tandemstall Parallellstall (SBS) C D B E Bild 1: Herd Navigator systemöversikt A: HN-provtagningsenheter för mjölkningsstall B: Provintagsenhet (SI) C: Analysinstrument (AI) D: Biomodell- och besättningsövervakningsprogram E: Förbrukningsvaror , Version 4 9 (76)

10 Allmän beskrivning Bild 2: Herd Navigator systemarbetsflöde 1.1 Herd Navigator systemarbetsflöde Herd Navigatorsystemet styr provtagning, transport, analys och databearbetning av mjölkprover under mjölkningen. En grundlig kontroll av dessa processer koordineras av analyskontrollern (Analysis Controller AC). Bild 2 visar arbetsflödet i Herd Navigatorsystemet: 1. Biomodel sänder ett provtagningskommando till AC-enheten, som alltid kommunicerar med alla HN-enheter. Provtagningskommandot omfattar för vilken ko-id provtagning ska ske och vilka substanser som ska analyseras. 2. När en ko identifieras skickas ko-id:t omedelbart till AC. Om ko-id:t överensstämmer med provtagningsordningen i AC tas ett mjölkprov. Mjölkprovtagningen görs alltså under mjölkning. 3. När provtagning på en ko slutförts transporteras ett representativt prov av mjölken till provintaget. 4. Provintaget (SI) är en buffertenhet där mjölkproven sorteras (först-in, först-ut) och sedan överförs till analysinstrumentet (AI). 5. Baserat på AC-enhetens provtagningsföljd, analyserar AI de sökta ämnena. 6. Analysresultatet bearbetas av programmet Biomodel. Resultatet visas för användaren i besättningsövervakningsprogrammet som data i tabeller, diagram och rapporter, tillsammans med standardiserade åtgärdsförslag (standard operating procedures, SOP). 2 Proaktiv besättningsövervakning via Herd Navigatorsystemet Traditionellt har besättningsövervakning inneburit "här-och-nu"-åtgärder baserade på observationer i besättningen, tillsammans med information från driftledningssystemet och andra informationskällor , Version 4 10 (76)

11 Allmän beskrivning Med Herd Navigator tillkommer två viktiga fördelar: Herd Navigator upptäcker onormala tillstånd och reproduktionsstadier i god tid. Larmkor rapporteras till driftsystemet tidigt, ofta innan kliniska tecken är synliga. Därför är det möjligt att vidta åtgärder direkt. Herd Navigator föreslår åtgärder när olika larm uppstår. Ett sådant förslag kallas SOP (standard operation procedure) och sparas som ett filter och rapportparameter i besättningsövervakningssystemet. 2.1 Biomodel Biomodellen: Talar om för systemet från vilken ko prover bör tas för specifika parametrar under varje mjölkning. Behandlar resultaten från mjölkprovsanalysen. Uppdaterar statusen för varje ko när ett nytt mätresultat från analysinstrumentet har mottagits. Självlärande, vilket innebär att beräkningarna och förutsägelserna för varje kos tillstånd blir exaktare för varje gång kon har testats. Bedömer risken för mastit och ketos. Ställer in brunstlarm tillsammans med en bedömning av brunstkvalitet. Ändrar reproduktionsstatus från utebliven brunst till cyklisk och sedan potentiellt dräktig, beroende på progesteronmätningarna. Efter seminering, bekräftar dräktighet och kontrollerar möjliga kastningar. Utfärdar varningar för kastningar. Varnar vid risker för utebliven brunst, follikelcystor och luteincystor. Obs! För att få korrekta resultat är det mycket viktigt att fortlöpande uppdatera kokalendern i besättningsövervakningssystemet (DelPro eller ALPRO Windows). Reproduktionshändelser, senaste kalvningar, semineringar och dräktighetskontroller måste registreras i systemet dagligen , Version 4 11 (76)

12 Allmän beskrivning Arbetsflöde i Biomodel Arbetsflöde i Biomodel: A 1. (A): Analysresultaten som tas emot från AI omvandlas till metriska värden. B C 2. (B): Glättningsfilter förhindrar att mätvärden utanför området vidarebefordras, eftersom de kan ha negativ inverkan på Biomodel. D 3. (C): Information om kon från HN-systemet, som laktationsnummer, kalvningsdatum, semineringsdatum, resultat av dräktighetskontroll Bild 3: Biomodel F E G H 4. (D): Värden från B och C bearbetas i Biomodel. 5. (E): Utmatad informationen efter databehandling i D är larm för brunst eller riskvärdena för mastit, ketos eller reproduktionsstörningar. Dessutom beräknar Biomodel när nästa mjölkprov måste tas. 6. (F-H): Utdata i programvaran för besättningsövervakning för: (F): Risk för mastit, ketos eller reproduktionsstörningar. (G): Brunstkvalitet. (H): Sannolikhet för dräktighet 35 dagar efter seminering , Version 4 12 (76)

13 Allmän beskrivning 2.2 Ämnen som analyseras av Herd Navigator Herd Navigator analyserar fyra ämnen (se avsnitten nedan för mer information): Progesteron LDH (laktatdehydrogenas) BHB (beta-hydroxybutyrat) Urea Genom att analysera dessa fyra ämnen kan Herd Navigator ge användaren rådgivning inom olika områden: Fruktsamhet: Genom att analysera progesteronet skapar Herd Navigator larm för brunst, dräktighet, kastningar och reproduktionsstörningar. Juverhälsa: Genom att analysera LDH ställer Herd Navigator in riskvärdena för klinisk och subklinisk mastit. Balans i utfodring och foderenergi: Genom att analysera BHB och urea ställer Herd Navigator in riskvärdena för klinisk och subklinisk ketos och utfodringseffektiviteten för protein i fodergivan. Herd Navigator Biomodel talar om för systemet när prover bör tas på olika kor, se Ä Kapitel 2.1 "Biomodel" på sidan , Version 4 13 (76)

14 Allmän beskrivning Progesteron Progesteronnivå under brunstcykeln (A) (C) (B) Bild 4: Progesteronnivå under brunstcykeln A: Progesteron (ng/l) B: Dagar från brunst: C: Brunstlarm Progesteron är ett reproduktivt hormon som produceras av äggstockarna och kan fastställas i mjölken. Koncentrationen av progesteron ökar och minskar enligt ett cykliskt schema. Genom att ta upprepade prover från en ko under laktationen är det möjligt att upptäcka brunst, dräktighet och fertilitetsproblem som utebliven brunst, follikelcysta och luteincysta , Version 4 14 (76)

15 Allmän beskrivning När kon kommer i brunst är progesteronnivån som lägst. Ett brunstlarm utlöses när progesteronnivån går under ett visst tröskelvärde (5 nanogram). Herd Navigator meddelar användaren att kon bör vara i brunst och kan semineras Progesteronnivå under en dräktighet (A) (B) (C) (D) (E) Bild 5: Progesteronnivå under en dräktighet A: Progesteron (ng/l) B: Dagar från brunst: C: Brunstlarm D: Inseminering E: Dräktighet Under en dräktighet bör progesteronnivån öka och ligga kvar på en hög nivå , Version 4 15 (76)

16 Allmän beskrivning Progesteronnivå efter en kastning (A) (B) (C) (D) (E) Bild 6: Progesteronnivå efter en kastning A: Progesteron (ng/l) B: Dagar från brunst: C: Brunstlarm D: Inseminering E: Dräktighet Efter en kastning sjunker progesteronnivån och kon kommer i cykel igen , Version 4 16 (76)

17 Allmän beskrivning Progesteron och utebliven brunst (A) (B) 60 (C) (D) Bild 7: Progesteronnivå under utebliven brunst (PPA) A: Progesteron (ng/l) B: Laktationsdagar C: PPA-larm (utebliven brunst) D: Kalvning Utebliven brunst efter kalvning (post partum) är ett problem hos kor som inte kan mobilisera tillräckliga mängder energi för att producera mjölk. Detta har en direkt effekt på aktiviteten i äggstockarna och resultatet är att djuren inte kommer i cykel pga. utebliven follikelaktivitet. Under varierande tid efter kalvning stiger inte progesteronnivån. I besättningar med manuell brunstkontroll kan det hända att kor med utebliven brunst inte upptäcks eftersom de antas vara i tyst brunst. Med Herd Navigator kommer de att upptäckas omedelbart, eftersom deras konstant låga progeste , Version 4 17 (76)

18 Allmän beskrivning ronnivå blir uppenbar. Dessa kor visas i larmlistan före slutet av den frivilliga väntetiden, så att lämpliga åtgärder kan vidtas Progesteron och follikelcystor (A) (C) (B) (D) Bild 8: Progesteronnivå vid en follikelcysta A: Progesteron (ng/l) B: Dagar från brunst: C: Brunstlarm D: Follikel cyst alarm Follikelcystor förekommer i 2-3 % av korna. Typiska kliniska tecken är förlängt brunstbeteende i cykliska kor på grund av stora folliklar som inte ger ägglossning. Obs! Åtgärder måste vidtas snabbt för att låta en veterinär bekräfta och behandla tillståndet , Version 4 18 (76)

19 Allmän beskrivning (A) Progesteron och luteincystor (B) 10 (C) (D) Bild 9: Progesteronnivå vid en luteincysta A: Progesteron (ng/l) B: Dagar från brunst C: Brunstlarm D: Lutein cystalarm I vissa kor misslyckas corpus luteum (gulkropp) att gå tillbaka mot slutet av en brunstcykel. Resultatet är en kontinuerlig produktion av progesteron men på en lägre nivå än vid en dräktighet. Därför är kon inte längre brunstig. Tillståndet kan upptäckas hos kor som, även om de inte semineras, slutar uppvisa cykliska värden för progesteron. Obs! Veterinärbehandling kommer att behövas , Version 4 19 (76)

20 Allmän beskrivning Mastit och LDH (laktatdehydrogenas) LDH är ett enzym, som mäts för att indikera mastit. När en ko lider av mastit visar enzymet LDH ökad aktivitet. Mastit kan antingen vara klinisk eller subklinisk, men båda typerna kan upptäckas genom en ökad nivå av LDH. Risken att en ko ska utveckla mastit beror på följande: Hur känslig kon är för mastit. Infektionstrycket i besättningen , Version 4 20 (76)

21 Allmän beskrivning LDH-mätning (A) (B) (C) (D) (E) (F) Bild 10: LDH-nivå och mastitlarm A: Mastitrisk (%) LDH-nivå (enheter) B: Laktationsdagar C: Kalvning D: Mastitis alarm E: Mastitrisk F: LDH-nivå När LDH-nivån i mjölken överskrider ett visst tröskelvärde, kommer HN att flagga ett larm med riskvärdet för mastit. Om kon tas omhand snabbt och ges lämplig behandling kan den återhämta sig snabbt och skadan på den mjölkproducerande vävnaden minimeras. Om LDH mäts ofta kan mastit upptäckas tidigt. Detta är viktigt eftersom det utgör en tidig varning om spridning av bakterier och möjlighet att ge både profylaktisk och kurerande behandling. Observera dock att nya infektioner i vissa fall kan självläka spontant i ett tidigt stadium , Version 4 21 (76)

22 Allmän beskrivning Obs! I vissa fall utvecklas mastit snabbt (inom några timmar). Detta är ofta fallet med coli E- mastit, och det kan förekomma snabba kliniska förändringar mellan två mjölkningar. I vissa av dessa fall hålls mjölk kvar i den infekterade fjärdedelen på grund av svullnaden i vävnaden och den förhöjda LDH-nivån i denna fjärdedel kan därför inte mätas. I sådana fall kan Herd Navigator inte upptäcka den plötsliga förändringen i kons tillstånd och flagga kon i larmfönstret Kronisk mastit I vissa fall där kon inte återhämtar sig helt efter mastitbehandling kan en infektionshärd fortfarande finnas i körtelvävnaden och den kliniska mastiten kan komma tillbaka t.ex. i situationer när kons immunförsvar inte är optimalt. I de flesta fall är behandling med antibiotika inte lämpligt eftersom möjligheten till full återhämtning är begränsad. Vi rekommenderar att användaren, tillsammans med en veterinär och en rådgivare för Herd Navigator implementerar en SOP-åtgärd för att hantera dessa fall Ketos och BHB (beta-hydroxybutyrat) BHB är en ketonkropp, som mäts för att indikera kor som riskerar att få ketos. BHB ökar i mjölken när en ko inte får tillräckligt med energi utan använder sina fettreserver till att producera mjölk. Både primär och sekundär ketos kan detekteras av Herd Navigator Primär och sekundär ketos Primär ketos, eller acetonemi, är en ämnesomsättningsrubbning som är vanligast hos högavkastande mjölkkor i tidig laktation. Brist på kolhydrater är den huvudsakliga orsaken till uppkomst och utveckling av kliniska tecken på ketos , Version 4 22 (76)

23 Allmän beskrivning Effekter av ketos: Gradvis försämrad kroppskondition över flera dagar eller veckor. Måttligt minskad mjölkmängd under 2-4 dagar. Minskad foderkonsumtion. Sekundär ketos som resultat av en annan sjukdom kan förekomma i vilket laktationsstadium som helst, främst eftersom kon slutar äta. Typiska tillstånd som får ketos som följd är löpmagsförskjutning (LDA), metrit, och problem med ben och klövar , Version 4 23 (76)

24 Allmän beskrivning Ketoshantering (A) (B) (C) (D) (E) (F) Bild 11: BHB-nivå och ketoslarm A: Ketosrisk (%) och BHB-nivå (enheter) B: Laktationsdagar C: Kalvning D: Ketos alarm E: Ketosrisk F: BHB-nivå Herd Navigator upptäcker ketos i form av mängden ketonkroppar (däribland BHB) i mjölken. Ett riskvärde för ketos beräknas med hjälp av innehållsvärdet och ytterligare information som antal dagar efter kalvning och mjölkmängd. När ett larm indikeras måste du även undersöka om kon har LDA, metrit eller klöv-/benproblem, eftersom det kan röra sig om sekundär ketos. Obs! Systemets känslighet är mycket hög. Detta innebär att användaren kanske inte kan se några kliniska tecken på ketos hos larmkorna. När diagnosen är bekräftad kan kon behandlas. Exempel på behandlingar kan vara följande: , Version 4 24 (76)

25 Allmän beskrivning Om kon är i ett mycket tidigt laktationsstadium och riskvärdet är högt, kan en veterinärbehandling rekommenderas med en intravenös infusion av 500 ml 5 % glukoslösning och en långverkande kortisonsteroid för att återställa blodets glukosvärde. Om kon är i ett senare laktationsstadium (mer än 14 laktationsdagar) kan en oral applikation av g propylenglykol, eller liknande, i tre dagar rekommenderas. Kontrollera alltid behandlingsresultatet genom att mäta BHB-värdet efter några dagar. BHB-värdet ska då ha minskat. Vi rekommenderar att du skapar en SOP för ketos tillsammans med din veterinär och din rådgivare för Herd Navigator Urea Bild 12: Ureanivå över tid Ureanivån i mjölken visar kons proteinstatus. Ureavärden varierar mellan olika kor, men om nivån beräknas för en grupp av kor får du god information om proteinnivåer och foderbalans. Höga ureavärden tyder vanligtvis på för mycket av totalt protein eller lösligt protein i dieten. Det kan även indikera att dieten innehåller för lite lösliga kolhydrater. Hög ureanivå kan även ha en negativ inverkan på fertiliteten. Låga ureavärden kan indikera att proteintillförseln i fodret är för låg , Version 4 25 (76)

26 Allmän beskrivning Fönstret för grupp och besättning visar grupper i samma laktationsstadium som ligger över eller under de övre och nedre tröskelvärdena som är inställda i programmet. Grafiken visar besättnings- eller gruppvärden för urea. Det förinställda lägre tröskelvärdet är 3 mmol/l och det förinställda övre tröskelvärdet är 5 mmol/l. 2.3 Mjölkprovtagningsfrekvens Enligt det förinställda värdet ställs mjölkprovfrekvensen in enligt biologiska kunskaper, men man strävar också efter att minimera förbrukningen av förbrukningsartiklar. Med andra ord genomförs så få analyser som möjligt utan att äventyra giltigheten hos de larm som visas i larmfönstret. Biomodel utökar provtagningsfrekvensen för en ko om systemet misstänker att kon befinner sig i ett normalt tillstånd. 2.4 Mjölkprovtagningsperioder Följande beskrivningar och förslag är generella, baserade på forskning och praktisk erfarenhet. Skillnader mellan olika besättningar kan göra det önskvärt att justera systemet och anpassa SOPåtgärderna enligt användarens egen strategi och behov DIM Bild 13: Mjölkprovtagningsperioder för de olika ämnena BHB: 4-60 dagar från kalvning Progesteron: 20 dagar före slutet på frivillig vänteperiod (VWP) till 55 dagar efter framgångsrik seminering eller till slutet av provtagningsfönstret. Vid eventuell kastning börjar Herd Navigator mäta igen , Version 4 26 (76)

27 Allmän beskrivning LDH: 4 dagar efter kalvning fram till sinläggning Urea: 14 dagar efter kalvning fram till sinläggning. 2.5 Standardiserade driftsåtgärder (SOP) Standardiserade driftsåtgärder (SOP) föreslår ett standardiserat sätt att hantera kor enligt vissa kriterier. SOP-kriterierna kan ändras så att de passar olika besättningar. Det går även att skapa nya SOP. Obs! Vi rekommenderar starkt att du bara skapar nya SOP eller ändrar befintliga SOP tillsammans med en Herd Navigatorrådgivare. 3 Herd Navigatorsystemets huvuddelar HN-provtagningsenheten för mjölkningsstall kan installeras tillsammans med mjölkmätare MM15, MM25, MM27 eller MM27BC. HN-provtagningsenheten för mjölkningsstall tar mjölkprover under mjölkning, men bara om det behövs. 339 Vikt 2 kg Drifttemperatur 0 C till +40 C 3.1 HN-provtagningsenhet för mjölkningsstall Strömförsörjning 24 VDC Bild 14: Dimensioner på HN-provtagningsenhet för mjölkningsstall, mått i mm , Version 4 27 (76)

28 Allmän beskrivning Arbetsflöde för HN-provtagningsenhet för mjölkningsstall A D Bild 15: Provtagarventiler och membran A: Provtagningsventil B: Diskventil C: Hastighetsventil D: Överföringsventil E: Tömningsventil F: Membran B C F E När ingen provtagning behövs, tar kniven mjölk som stoppats vid provtagningsventilen (A). Arbetsflöde när det krävs provtagning: 1. Provtagningsventilen (A) och diskventilen (B), som släpper in atmosfärsluft, öppnas och mjölk som står i röret blåses tillbaka till kniven. 2. Diskventilen (B) stängs och ungefär 3 % av mjölkmängden tas till provtagningsenheten. Samtidigt blandas mjölken med hjälp av membranet (F). 3. Provtagningsventilen (A) stängs efter mjölkning. 4. Överföringsventilen (D) och diskventilen (B) öppnas och cirka 300 ml mjölk överförs till SI. Efter överföringstiden öppnas växelventilen (C) för att blåsa ut atmosfärsluften efter mjölkprovet. 5. Återstående mjölk returneras till mjölkledningen genom att diskventilen (B) och tömningsventilen (E) öppnas samtidigt. 6. Diskning. Provtagningsenheterna är integrerade i mjölkningsstallets diskningsslinga , Version 4 28 (76)

29 Allmän beskrivning Provintagsenhet (SI) Provintaget (SI) är en buffertenhet där mjölkproven sorteras (först-in, först-ut) och sedan överförs till analysinstrumentet (AI) Vikt 28 kg Drifttemperatur 0 C till +40 C Strömförsörjning Vakuum 2x2,5 kabel, 24 VDC 45±10 kpa Volym En enhet hanterar upp till 32 stallplatser Bild 16: SI-dimensioner, mått i mm SI arbetsflöde SI arbetsflöde: C 1. Överföringsrören från respektive HN provtagningsenhet för mjölkningsstall är ansluta till en nippel på multiventilen. E B A 2. Multiventilen sorterar mjölkproven enligt principen först-in först-ut. Den första delen av provet går i retur till mjölkledningen. Återstående del, 30 ml, samlas upp av en svängarm i multiventilen. 3. Provet pumpas in i analysinstrumentet (AI). 4. SI diskas med C-200 diskautomat i mjölkningsstallet efter varje mjölkning. D Bild 17: SI A: Multiventil B: Mjölkpump C: Mjölköverföringsslang till AI D: Varmvattenberedare/behållare E: Diskmedelsflaska , Version 4 29 (76)

30 Allmän beskrivning A B C D E 3.3 Analysinstrument (AI) AI befinner sig där som substansanalysen äger rum. Den måste vara placerad i ett hygieniskt område, som mjölkrummet eller kontoret. AI är anslutet till SI genom mjölköverföringsröret. Obs! AI kräver regelbunden påfyllning av förbrukningsmaterial för att fungera. Obs! Endast auktoriserade DeLaval servicetekniker får reparera systemet. F Bild 18: AI A: Förtunningsmedelspåse B: Avloppsbehållare C: Avlopp D: Lagringslock E: AI knappsats, display F: Innerlucka Vikt 75 kg Drifttemperatur 0 C till +40 C Strömförsörjning 2x2,5 kabel, 24 VDC Volym En enhet hanterar upp till 32 stallplatser Bild 19: AI-dimensioner, mått i mm , Version 4 30 (76)

31 Allmän beskrivning AI arbetsflöde Bild 20: AI 1: Lagringsmodul 2: Inkuberingskarusell 3: Sticktransportmodul 4: Nål 5: Optisk avläsare Obs! Kassetter måste laddas varje dag i AI och placeras i lagringsmodulen (1). Streckkodsläsaren (syns ej i figuren) kontrollerar kassettyp och utgångsdatum. Om tiden går ut för en kassett i lagringsmodulen varnar AI att den ska bytas ut. Lagringsmodulen har också plats för torkmedelspåsar för att hålla den relativa fuktigheten under 20%. AI arbetsflöde: 1. När en analys ska utföras, väljs korrekt kassett genom att lagringsmodulen vrids i position. När både lagringsmodulen och inkubatorkarusellen (2) är inriktade trycker modulen för frammatning av stickor (3) ut en torr sticka från kassettens övre del in i inkubatorkarusellen. Karusellen har 45 platser för stickor och varje plats kan användas för antingen stora eller små stickor. 2. Inkubatorkarusellen vrids och när den torra stickan är placerad under nålen (4) droppas en exakt mängd mjölk ner på dess övre ände. För progesteronanalys blandas mjölken med diluent. 3. En reaktion äger rum i den torra stickan och den färgas. 4. Efter inkubationstiden placeras stickan under en optisk läsare (5) som skannar intensiteten hos stickans färg. Mätningen överförs sedan till programvaran Biomodel. 5. Biomodel processar resultaten av analysen och överför den till besättningsövervakningens programvara. 3.4 Strömförsörjningsbox och analyskontroller (AC) Fara! Den elektriska installationen eller annat arbete på den elektriska utrustningen måste utföras av en behörig elektriker. Den måste uppfylla tillämpliga regler och föreskrifter samt medföljande kopplingsscheman , Version 4 31 (76)

32 Herd Navigator LOT 20 Stk : 2-8 C : Jan.2006 : B FOSS & DeLaval Solutions TM LOT 20 Stk TM : 2-8 C : Jan.2006 : B Herd Navigator LOT 20 Stk : 2-8 C : Jan.2006 : B FOSS & DeLaval Solutions TM LOT 20 Stk : 2-8 C TM Herd Navigator II mjölkningsstall Allmän beskrivning Bild 21: AC-dimensioner, mått i mm 150 Vikt 8 kg Drifttemperatur -10 C till +40 C Strömförsörjning (3-fas) Strömförsörjning (1-fas) Säkring Volym Säkerhetsbrytare krävs Ingång: 3x VAC, Hz, max 3 A Utgång: 24 VDC, max 18 A Ingång: VAC, Hz, max 5,47 A (100 VAC) eller max 2,48 A (230 VAC) Utgång: 24 VDC, max 20 A 10 A En enhet driver en SI och en AI 3.5 Förbrukningsvaror Förbrukningsartiklarna är avgörande för prestandan i Herd Navigatorsystemet. Nedan följer allmänna beskrivningar av varje förbrukningsartikel. Mer information om lagring, undanskaffande, dosering och användning finns i kapitlet Användarunderhåll Kassetter Herd Navigator FOSS & DeLaval Solutions Herd Navigator : Jan.2006 : B FOSS & DeLaval Solutions Herd Navigatorkassetterna innehåller torra stickor som är analytiska element avsedda för mätning av progesteron, LDH, BHB eller urea. Kassetterna finns i två storlekar: De stora används för progesteronmätning och de små används för mätning av LDH, BHB och urea Bild 22: Herd Navigatorkassetter , Version 4 32 (76)

33 Allmän beskrivning Desiccant Herd Navigatortorkmedelspåsar innehåller kalciumbentonit och används för att hålla en låg relativ fuktighet i AI-enhetens lagringsmodul Bild 23: Herd Navigatortorkmedel Diluent Herd Navigatorförtunningsmedel r en flytande lösning som används under analys i AI. Den blandas med mjölk för att utföra progesteronanalysen, men också för att skölja doseringsmodulen i AI Bild 24: Herd Navigatorförtunningsmedel Diskmedel Herd Navigatordiskmedlet är en koncentrerad vätska för rengöring av SI, AI och överföringsslangen mellan SI och AI. Varning! Diskmedlet har frätande egenskaper. Undvik kontakt med ögon och hud. Skölj noggrant med rikligt med vatten vid beröring Bild 25: Herd Navigatordiskmedel , Version 4 33 (76)

34 Handhavande Handhavande Herd Navigator II mjölkningsstall 1 Göra fettprovtagningar Använd provtagningsutrustningen som hör till mjölkmätaren för vanlig fettprovtagning. Nedan beskriver vi stegen för att använda utrustningen i ett Herd Navigatorsystem. Mer information finns i instruktionsböckerna för respektive mjölkmätare MM15, MM25 eller MM27BC , Version 4 34 (76)

35 Handhavande 1.1 Göra en fettprovtagning med MM15 Gör så här för att göra en fettprovtagning med MM15: 1. Dra låsmekanismen uppåt och ta bort den. 2. Ta bort mjölkslangen och placera den så att den inte är i vägen under mjölkningen. 3. Ta bort kniven. A Bild Installera provtagningsutrustningen med DeLaval-kniven på MM Efter provtagningen, montera kniven i mjölkmätaren och fäst röret/låsningen igen Bild , Version 4 35 (76)

36 Handhavande 1.2 Göra en fettprovtagning med MM25/ MM27/MM27BC Gör så här för att göra en fettprovtagning med MM25/MM27/MM27BC: 1. Dra ut låsmekanismen i fästet och ta bort kniven. Obs! Slangen mellan kniven och mjölkmätaren ska vara kvar på kniven. Om slangen mellan kniven och mjölkledningen är tillräckligt lång för att passa ihop med fettprovtagaren bör du använda den för att ansluta fettprovtagaren till mjölkledningen. Annars behövs den för att förbereda vissa slangar mellan fettprovtagaren och mjölkledningen. 2. Placera kniven så att den inte är i vägen under mjölkningen Bild , Version 4 36 (76)

37 Handhavande 3. Anslut provtagningsutrustningen genom att dra i glidreglaget och trycka fast provtagningsutrustningen på mjölkmätaren. 4. Efter provtagningen, sätt tillbaka kniven och anslut slangen i mjölkmätaren igen. Fäst låsmekanismen i fästet Bild 29 2 DelPro, ALPRO Windows och Herd Navigator Analysresultaten från Biomodel presenteras i besättningsövervakningsprogrammet. Besättningsövervakningsprogram som stöds är DelPro 4.3 eller senare och ALPRO Windows 6.74 eller senare. Mer information om dessa båda programvaruapplikationer finns i hjälpfilen i DelPro eller instruktionsboken för ALPRO Windows , Version 4 37 (76)

38 Handhavande 2.1 Dagliga Herd Navigatorrutiner i besättningsövervakningsprogram Dagliga Herd Navigatorrutiner i besättningsövervakningsprogram: 1. Kontrollera övervakningskortet/varningslistan. 2. Kontrollera HN larmrapporter. 3. Kontrollera enskilda kor. 4. Uppdatera systemet med utförda kohändelser och ändringar. 3 FSM - Farm Surveillance Monitor 3.1 Inledning Med Farm Surveillance Monitor FSM kan användaren övervaka statusen på gårdens Herd Navigatorsystem. Om användaren upptäcker ett problem i Herd Navigator måste detta åtgärdas för att bibehålla hög prestanda i systemet. Serviceteknikern använder Herd Navigator Surveillance Monitor (HSM) för att analysera det problem i Herd Navigator som användaren har anmält. FSM måste alltid köras på gårdens primära dator. Detta krävs för att kunna övervaka statusen i Herd Navigatorsystemet kontinuerligt och kunna reagera om det uppstår problem. FSM startar automatiskt när du slår på datorn. Systemet går också att starta och stänga av manuellt. FSM består av fem moduler, se skärmbilden nedan. Du hittar en närmare beskrivning av modulerna i de separata avsnitten i det här kapitlet , Version 4 38 (76)

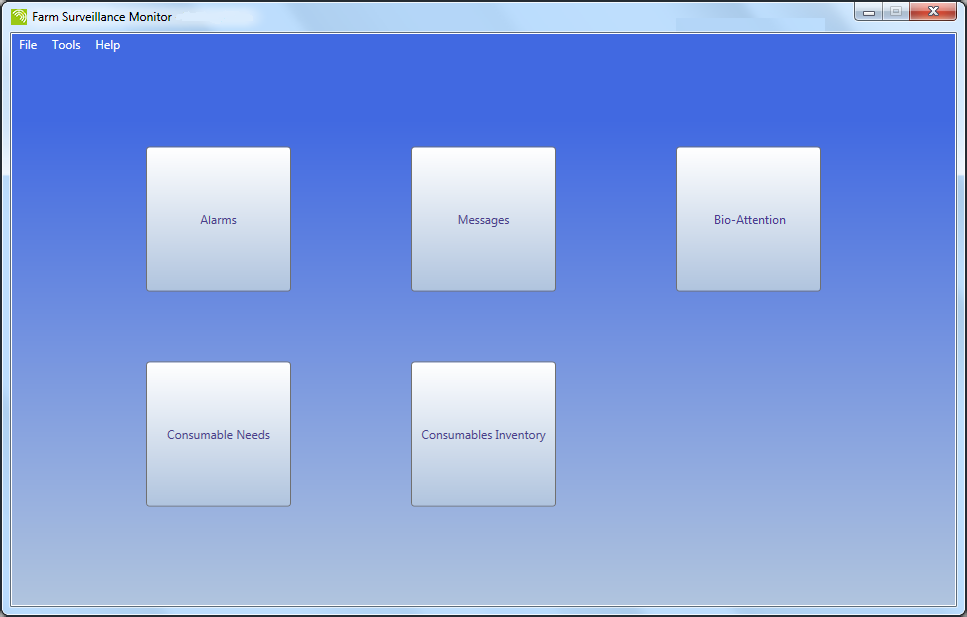

39 Handhavande Bild 30: Modulknappar i FSM 1: "Alarm" 2: "Messages (Meddelanden)" 3: "Bio-Attention (Biovarning)" 4: "Consumable Needs (Förbrukningsartikelbehov)" 5: "Consumables Inventory (Förbrukningsartikellager)" 3.2 Allmänna funktioner Öppna FSM Gör så här för att öppna FSM: Öppna "Start è Alla program è Herd Navigator è FSM ". ð FSM-ikonen visas i systemkorgen när FSM körs Stänga FSM Gör så här för att stänga FSM: 1. Öppna "Fil è Stäng" i FSM. 2. Klicka på "Ja" , Version 4 39 (76)

40 Handhavande Navigera till andra moduler Du kan gå till andra moduler på olika sätt: Gå till en modul från startsidan genom att klicka på modulknappen. Gå direkt från en modul till en annan genom att högerklicka på startsideknappen i nedre högra hörnet och välj sedan önskad modul, se skärmbilden till vänster Bild 31: Högerklicka på knappen för startsidan Ändra allmänna inställningar I de allmänna inställningarna anges vilket språk som ska användas i FSM, hur kommunikationen med Herd Navigatorsystemet ska göras och vilka gränsvärden som ska gälla för biologiska varningar. Så här ändrar du de allmänna inställningarna: 1. Öppna "Verktyg è Inställningar". 2. Redigera data i fälten, använd tabellen nedan som referens. 3. Klicka på "OK" , Version 4 40 (76)

41 Handhavande Obs! Inställningarna "Bio-attention (Biovarning)" i det här fönstret bör bara ändras tillsammans med en Herd Navigatorrådgivare. "Inställningar" fönster Parameter "Ange språk": "IP-adress": "Port": "Days of anoestrous before evaluated (Dagar utebliven brunst före utvärdering)": "Days of luteal cyst before evaluated (Dagar med luteincysta före utvärdering)": "Min no of cycles before evaluated (Minsta antal cykler före utvärdering)": "Min risk level before evaluated (Minsta risknivå före utvärdering)": "Min no of cyst alarms before evaluated (Minsta antal larm om cystor före utvärdering)": "Startup period after start of HN (Startperiod efter att HN har startats)": Beskrivning Välj vilket språk som ska användas i FSM från rullgardinslistan. Starta om FSM för att använda det nya språket. Visar DSM-datorns IP-adress. Ändra bara detta värde om DSMdatorn har ställts in med en icke förinställd IP-adress. Standard: Ange den kommunikationsport som används på DSM-datorn av internetinformationstjänsten. Standard: Dagarna räknas från startdatum för progesteron. Förinställt: 35 dagar. Dagarna räknas från det första larmet om luteincysta under innevarande cykel. Förinställt: 20 dagar. När tre cykler har gått kommer systemet att utfärda en varning och föreslå att användaren ska bedöma om kon ska vara kvar i besättningen. Förinställt: 4 cykler. När detta kriterium och nästa är uppfyllt får användaren en varning med ett behandlingsförslag. Förinställt: 0,7. När systemet har diagnosticerat kon med en luteincysta fem gånger i rad visas en varning. Tiden från det första larmet om luteinsysta tills varningen utlöses är ungefär tio dagar. Standard: 5. Period från den dag då Herd Navigator startas tills FSMM börjar visa biovarningar. Förinställt: 10 dagar FSM statusikoner I det nedre högra hörnet på datorn (systemkorgen) finns en ikon som visar Herd Navigatorsystemets status: Grön ikon: Inga problem med Herd Navigator , Version 4 41 (76)

42 Handhavande Röd ikon: Det finns ett eller flera problem med Herd Navigator Varningsikoner Varningsikoner kan visas bredvid startknappen i det nedre högra hörnet på FSM. Larmikon: Visas om det finns larm i modulen "Alarm", och i så fall hur många. Meddelandeikon: Visas om det finns meddelanden i modulen "Messages (Meddelanden)", och i så fall hur många. Biovarningsikon: Visas om det finns biovarningar i modulen "Bio-Attention (Biovarning)", och i så fall hur många. 3.3 Använda modulen "Alarm" Fliken "Alarm" Fliken "Alarm" i modulen "Alarm" visar alla aktuella Herd Navigatorlarm i systemet , Version 4 42 (76)

43 Handhavande Bild 32: Kolumner och knappar på fliken "Alarm" 1: Kryssruta som används för att välja ett larm innan det accepteras eller senareläggs. 2: "Alarm time": Visar när larmet inträffade. 3: "System": Visar vilket system som larmet inträffade i. 4: "ID": Visar larmets unika identifieringsnummer 5: "No (Nej)": Visar larmtypnumret. Det kan finnas högst ett larm per larmtyp. 6: "Beskrivning": Visar en beskrivning av larmet. 7: "Åtgärd": Visar vilka steg som krävs för att lösa problemet. 8: Larmikon: Visas om det finns larm i modulen "Alarm", och i så fall hur många. 9: Startsidesknapp: Används för att gå till FSM:s startsida. 10: "Acceptera": Används för att bekräfta att larmet är åtgärdat, se nedan. 11: "Postpone (Senarelägg)": Används för att tillfälligt ta bort larmet från modulen "Alarm", se nedan Acceptera ett larm När FSM visar ett larm ska du läsa och följa instruktionerna i kolumnen "Åtgärd". Om du behöver kontakta en servicetekniker om problemet, informera serviceteknikerna om larmets identifieringsnummer och beskrivning , Version 4 43 (76)

44 Handhavande När problemet är löst: 1. Öppna modulen "Alarm". 2. Markera larmet genom att markera kryssrutan framför det. 3. Klicka på "Acceptera". ð Larmet tas bort från modulen "Alarm". Det visas fortfarande i modulen "Alarm History (Larmhistoria)" Senarelägga ett larm Det går att senarelägga ett larm om det inte bör eller kan åtgärdas direkt. Gör så här för att senarelägga ett larm: 1. Öppna modulen "Alarm". 2. Markera larmet genom att markera kryssrutan framför det. 3. Klicka på "Postpone (Senarelägg)". ð Larmet tas tillfälligt bort från modulen "Alarm". Det kommer att visas igen när senareläggningstiden har gått ut Fliken "Alarm History (Larmhistoria)" På fliken "Alarm History (Larmhistoria)" i modulen "Alarm" visas alla aktuella och gamla Herd Navigatorlarm. Om det inte finns några problem i Herd Navigator visas alla larm med svarta bokstäver och FSM-ikonen är grön i det övre vänstra hörnet i FSM-fönstret. Om det finns några problem med Herd Navigator kommer det eller de tillhörande larmen att visas i fetstil med röda bokstäver och FSM-ikonen är röd , Version 4 44 (76)

45 Handhavande Bild 33: Fliken "Alarm History (Larmhistoria)" 3.4 Använda modulen "Messages (Meddelanden)" Modulen "Messages (Meddelanden)" kan visa viktig information för användaren, till exempel påminnelser om att uppdatera förbrukningsartikellagret , Version 4 45 (76)

46 Handhavande Bild 34: "Messages (Meddelanden)"-modul 1: "Acceptera": Används för att bekräfta att meddelandet är åtgärdat, se nedan. 2: "Postpone (Senarelägg)": Används för att tillfälligt ta bort meddelandet från modulen "Messages (Meddelanden)", se nedan. 3: Meddelandeikon: Visas om det finns meddelanden i modulen "Messages (Meddelanden)", och i så fall hur många Acceptera ett meddelande När meddelandet är åtgärdat: 1. Öppna modulen "Messages (Meddelanden)". 2. Markera meddelandet genom att markera kryssrutan framför det. 3. Klicka på "Acceptera". ð Meddelandet tas bort från modulen "Messages (Meddelanden)" , Version 4 46 (76)

47 Handhavande Senarelägga ett meddelande Det går att senarelägga ett meddelande om det inte bör eller kan åtgärdas direkt. Gör så här för att senarelägga ett meddelande: 1. Öppna modulen "Messages (Meddelanden)". 2. Markera meddelandet genom att markera kryssrutan framför det. 3. Klicka på "Postpone (Senarelägg)". ð Meddelandet tas tillfälligt bort från modulen "Messages (Meddelanden)". Det kommer att visas igen när senareläggningstiden har gått ut. 3.5 Använda modulen "Consumable Needs (Förbrukningsartikelbehov)" I modulen "Consumable Needs (Förbrukningsartikelbehov)" visas antalet förbrukningsartiklar som måste placeras i AI eller SI. Det är samma siffror som finns i AI MMI Bild 35: "Consumable Needs (Förbrukningsartikelbehov)"-modul , Version 4 47 (76)

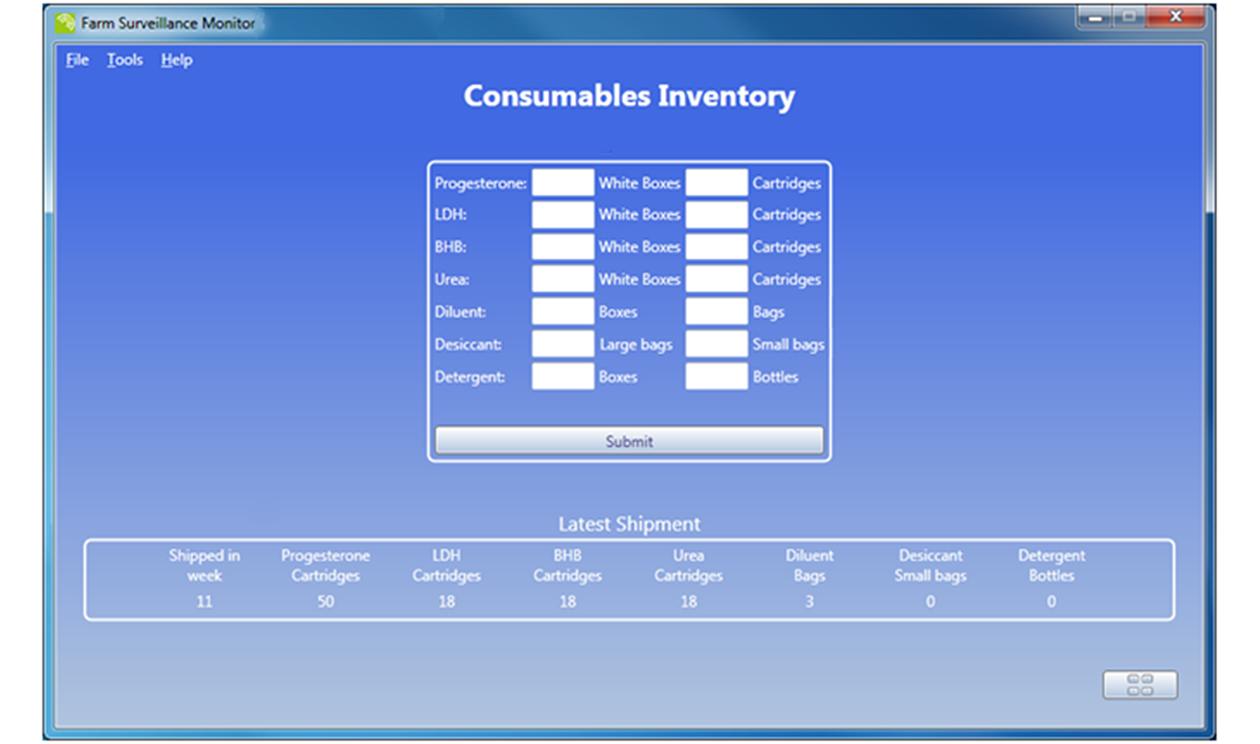

48 Handhavande Använda modulen "Consumables Inventory (Förbrukningsartikellager)" Modulen "Consumables Inventory (Förbrukningsartikellager)" används för att spåra gårdens förbrukningsartiklar för Herd Navigator. Användaren bör uppdatera förbrukningsartikellagret en gång i månaden. Användaren får en påminnelse om detta genom ett nytt meddelande i modulen "Messages (Meddelanden)". Längst ned i modulen, "Latest Shipment (Senaste sändningen)", visas när nya förbrukningsartiklar skickades till gården samt innehållet i varje sändning (2 i Bild 36) Bild 36: "Consumables Inventory (Förbrukningsartikellager)"-modul , Version 4 48 (76)

49 Handhavande Gör så här för att uppdatera förbrukningsartikellagret: 1. Ange vilket antal av varje förbrukningsartikel som finns på gården just nu (1 i Bild 36). Alla fält måste fyllas i. 1.1 Ange antalet oöppnade lådor/påsar i den vänstra kolumnen. 1.2 Ange antalet artiklar i öppnade lådor/ påsar i den högra kolumnen. 2. Klicka på "Skicka" (3 i Bild 36). ð Det uppdaterade lagret skickas. Alla fält måste fyllas i innan du kan skicka lagret. Position 2 i Bild 36 visar status för den senaste sändningen av förbrukningsartiklar. 3.7 Använda modulen "Bio-Attention (Biovarning)" Modulen "Bio-Attention (Biovarning)" visar kor med reproduktionsproblem. Biovarningsikonen längst ned i det högra hörnet visas om det finns biovarningar i modulen "Bio- Attention (Biovarning)" och i så fall hur många. FSM får informationen om reproduktionsproblemen från DSM-datorn. Därför fungerar modulen "Bio-Attention (Biovarning)" bara om FSM kan kommunicera korrekt med DSM-datorn. Du hittar mer information om hur man konfigurerar detta i Ä Kapitel "Ändra allmänna inställningar" på sidan , Version 4 49 (76)

50 Handhavande Bild 37: Kolumner och knappar i modulen "Bio-Attention (Biovarning)" 1, 4-7: Kolumnen "Meddelande": Visar beteckningen på reproduktionsproblemet. Det finns fem olika typer av reproduktionsproblem (1, 4-7). Varje typ beskrivs mer detaljerat nedan. 2: Kolumnen "Proposed action (Föreslagen åtgärd)": Visar den åtgärd som systemet föreslår för att lösa reproduktionsproblemet. 3: "Confirm action (Bekräfta åtgärd)": Klicka på den här knappen när reproduktionsproblemet är löst Reproduktionsproblem: "Insemination received too late (Seminering har tagits emot för sent)" Om användaren registrerar en seminering mer än fem dagar efter det att semineringen utfördes kan reproduktionsmodellen i Herd Navigator inte använda semineringsdatan. Om kon sedan blir dräktig kommer reproduktionsmodellen att diagnosticera kon med en luteincysta. Anledningen är att en ko inte kan bli dräktig utan seminering, sett ur reproduktionsmodellens perspektiv. Om FSM detekterar en seminering som registrerats för sent måste användaren bekräfta den semineringen , Version 4 50 (76)

51 Handhavande Gör så här för att bekräfta en seminering som registrerats för sent: 1. Öppna modulen "Bio-Attention (Biovarning)". 2. Markera rutan "Confirm the insemination (Bekräfta seminering)" efter kon. 3. Klicka på "Confirm action (Bekräfta åtgärd)" Reproduktionsproblem: "Kon har inte brunstat på mycket länge." Vissa kor har svårt att komma i cykel och fortsätter att uppvisa utebliven brunst. Eftersom en ko med utebliven brunst inte kan bli dräktig är det viktigt att ta hand om kor med långa perioder av utebliven brunst. Modulen "Bio-Attention (Biovarning)" visar alla kor som har utebliven brunst i mer än 35 dagar (förinställt värde) från det att progesteronmätningen börjar. Användaren bör ta hand om dessa kor och hjälpa dem att komma i cykel eller ta bort dem ur besättningen Reproduktionsproblem: "The cow could be falsely diagnosed with luteal cyst (Kon kan felaktigt ha fått diagnosen luteincysta)" Herd Navigator kan felaktigt ange luteincystor i tre olika fall: Användaren har inte registrerat en seminering och kon har blivit dräktig vilket ger en hög progesteronnivå. Användaren har inte registrerat semineringen i acceptansfönstret och kon har blivit dräktig, se Ä Kapitel "Reproduktionsproblem: "Insemination received too late (Seminering har tagits emot för sent)"" på sidan 50. Kon är dräktig och en sänkning av progesteronnivån gör att reproduktionsmodellen ändrar reproduktionsstatus till cyklisk. När progesteronnivån återvänder till den normala höga nivån kommer reproduktionsmodellen felaktigt att anta att kon har en luteincysta. Modulen "Bio-Attention (Biovarning)" visar alla kor som har ett riskvärde för luteincysta på mer än 0,7 (förinställt värde) under mer än 20 dagar , Version 4 51 (76)

52 Handhavande Användaren bör göra en dräktighetskontroll av dessa kor och registrera resultaten i besättningsövervakningssystemet Reproduktionsproblem: "Too many cyclic periods (För många perioder i cykel)" När en kor har ett förhöjt antal perioder i cykel pekar detta på att kon närmar sig en punkt där man bör överväga om det är värt att fortsätta att få henne dräktig. Modulen "Bio-Attention (Biovarning)" visar alla kor som har mer än fem perioder i cykel (förinställt värde) i den aktuella laktationen. Användaren bör behandla dessa kor för att få dem dräktiga Reproduktionsproblem: "The cow has been luteal cyst very long (Kon har haft luteincysta mycket länge.)" När en ko kontinuerligt diagnosticeras med luteincystor är detta ett tecken på att den pågående behandlingen inte fungerar eller att behandlingen inte har påbörjats. Modulen "Bio-Attention (Biovarning)" visar alla kor som har haft larm om luteincysta i mer än 20 dagar (förinställt värde) med risk på mer än 0,7 (förinställt värde). Användaren bör undersöka dessa kor och eventuellt påbörja lämpliga behandlingar (om de inte redan har påbörjats) , Version 4 52 (76)

53 Användarunderhåll Användarunderhåll Herd Navigator II mjölkningsstall 1 Dagliga underhållsrutiner , Version 4 53 (76)

54 Användarunderhåll A J B C Utför följande steg varje dag: 1. Kontrollera AI cirkelstatus (B). Roterande grön: Auto mode. Fast grön: Standby-läge. Roterande eller blinkande orange: Ersätt förbrukningsmaterialet. Konstant orange: Serviceläge. Stäng av enheten och slå sedan på den för att skifta läge. Roterande eller blinkande röd: Slut på förbrukningsmaterial eller fel på AI. Fast röd: Klimatfel eller AI har stoppat. Kontakta en auktoriserad servicetekniker hos DeLaval. I D H E G F Bild 38 A: Timglas. Konstant orange: AI utför behandling eller återställning, annars är timglaset avstängt. B: AI cirkelstatus C: Kassettindikator Konstant orange: Sätt in kassetten igen. Fast röd: Ta bort kassetten. D: [Kassett/torkmedel]knapp. När knappen trycks in flyttar lagringsmodulen till sekvensen torkmedel > progesteron > LDH > BHB > urea. E: [Diskmedel]knapp. Tryck in knappen två gångar för att prima diskmedlet efter bytet. F: [Förtunningsmedel]knapp. Tryck in knappen två gångar för att prima förtunningsmedlet efter bytet. G: Förtunningsmedelsnivåer H: Diskmedelsnivåer I: Kassett- och torkmedelsnivåer J: Pil , Version 4 54 (76)
