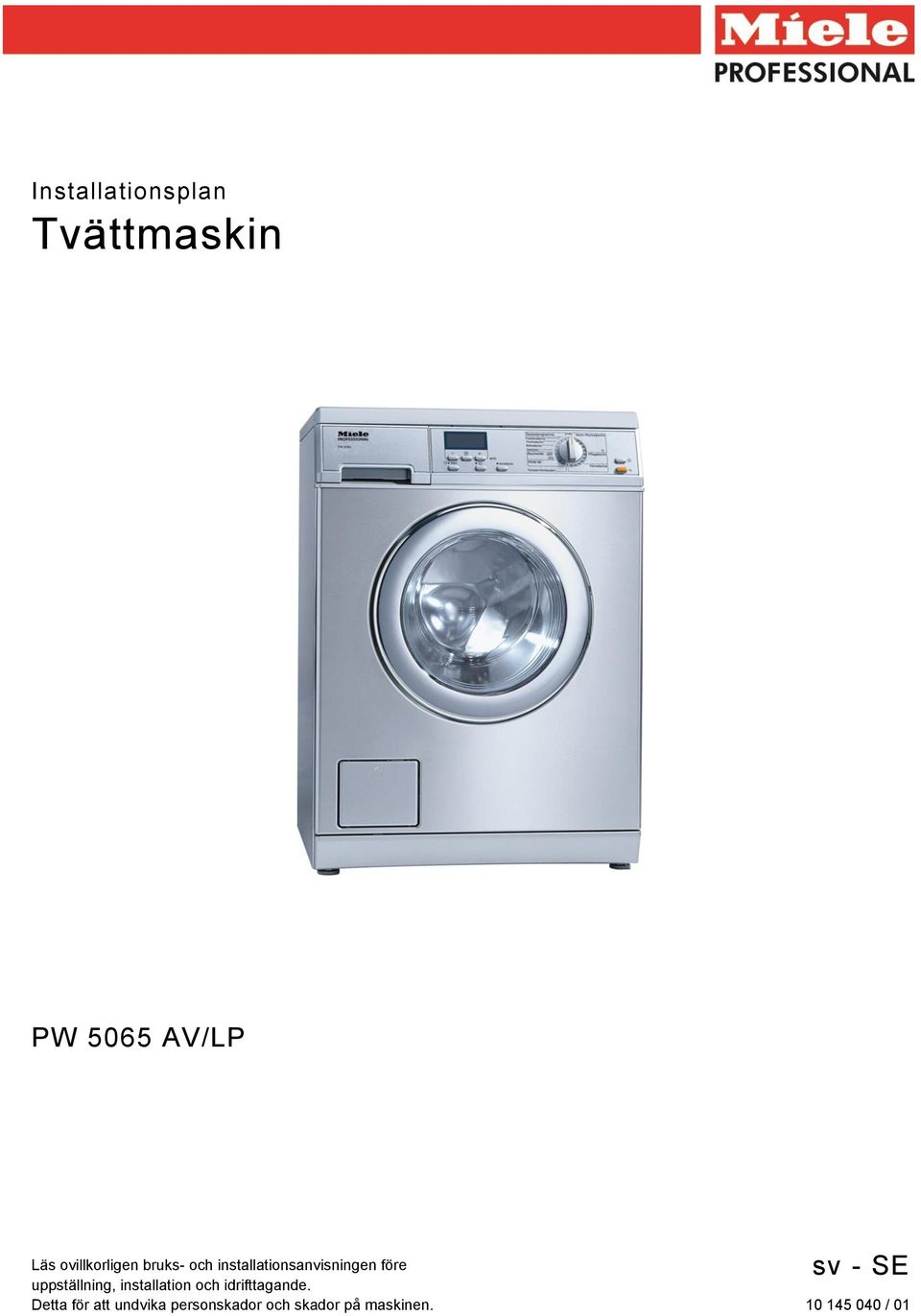

1 Installationsplan Tvättmaskin PW 5065 AV/LP Läs ovillkorligen bruks- och installationsanvisningen före uppställning, installation och idrifttagande. Detta för att undvika personskador och skador på maskinen / 01

2 Förkortningar och tecken: Anslutning krävs Anslutning möjlig eller nödvändig beroende på utförande AV Avloppsventil KW Kallvattenanslutning AW Avloppsanslutning LP Avloppspump B Fästanordning maskin PA Potentialutjämning BW Bruksvattenanslutning SLA Anslutning för effekttoppsbrytare DOS Anslutning för doseringsenhet UG Stängd sockel EL Elanslutning UO Öppen sockel F Justerbara ställfötter WTV Tvätt-/torkpelare KG Betal-/bokningssystem WW Varmvattenanslutning KGA Anslutning för betal-/bokningssystem XKM Kommunikationsmodul Med förbehåll för tekniska ändringar. 11/14/ / 01

3 PW 5065 Tvättmaskinens mått / 01 3

4 PW 5065 Installation / 01

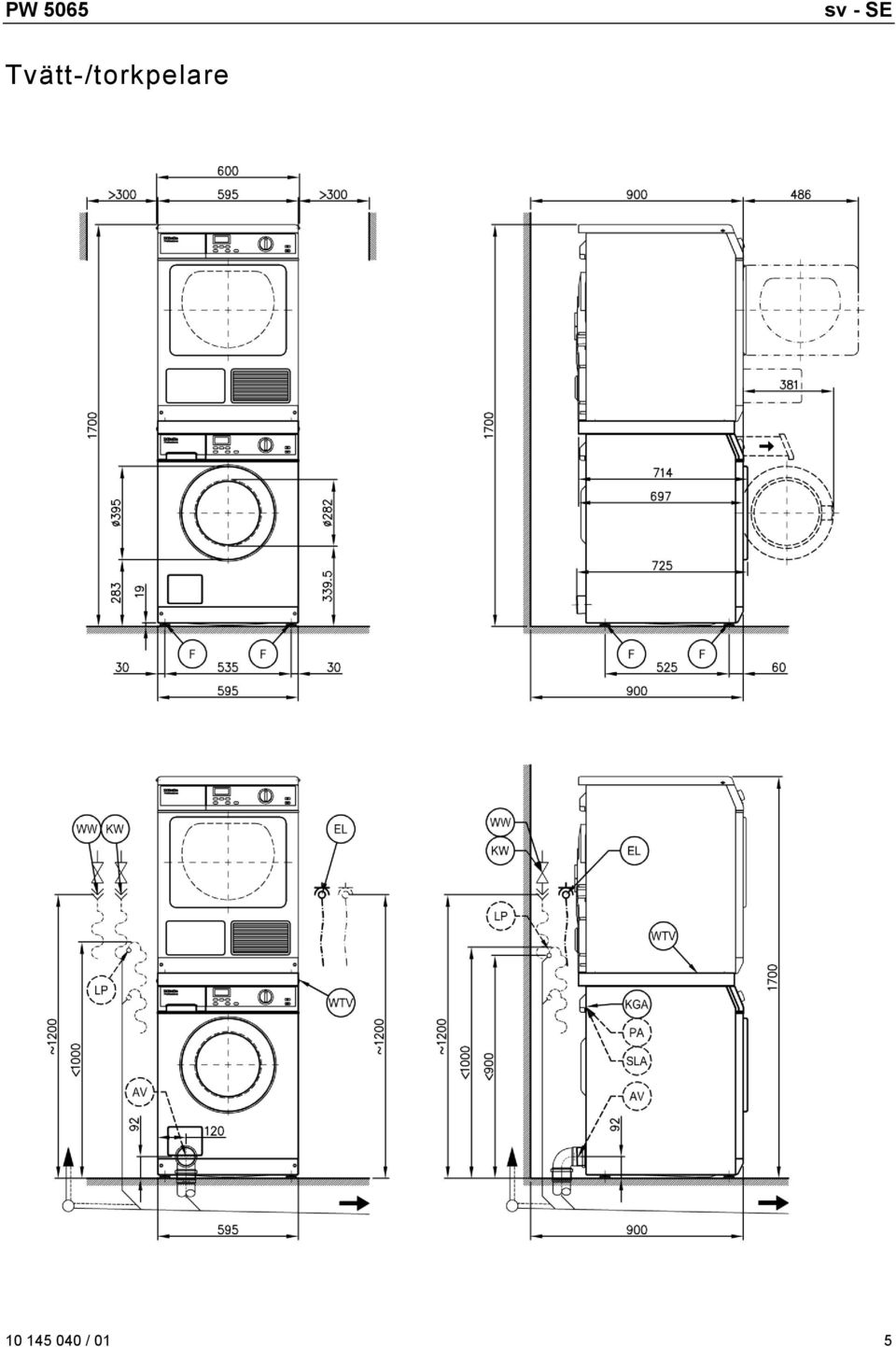

5 PW 5065 Tvätt-/torkpelare / 01 5

6 PW 5065 Uppställning / 01

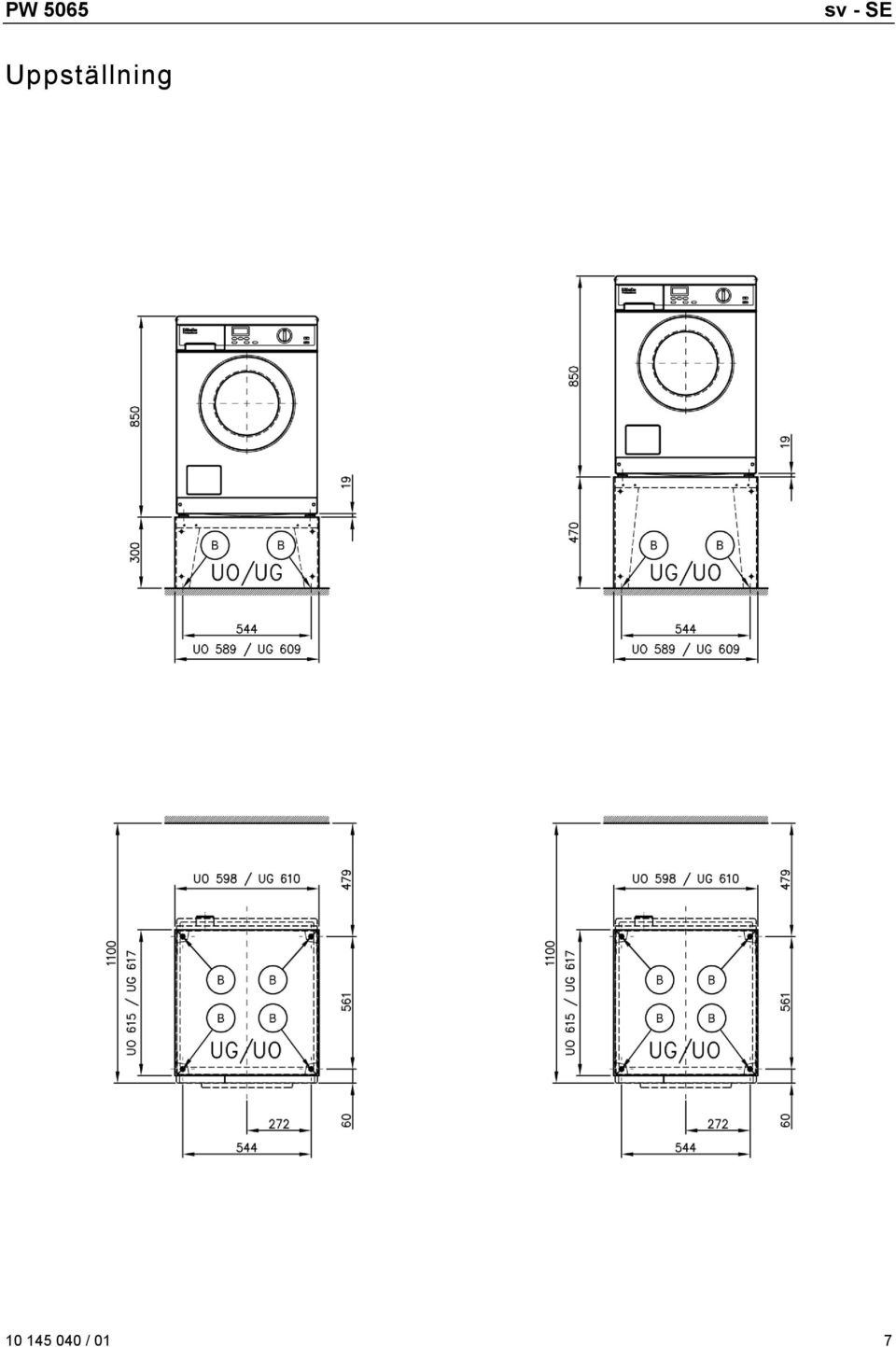

7 PW 5065 Uppställning / 01 7

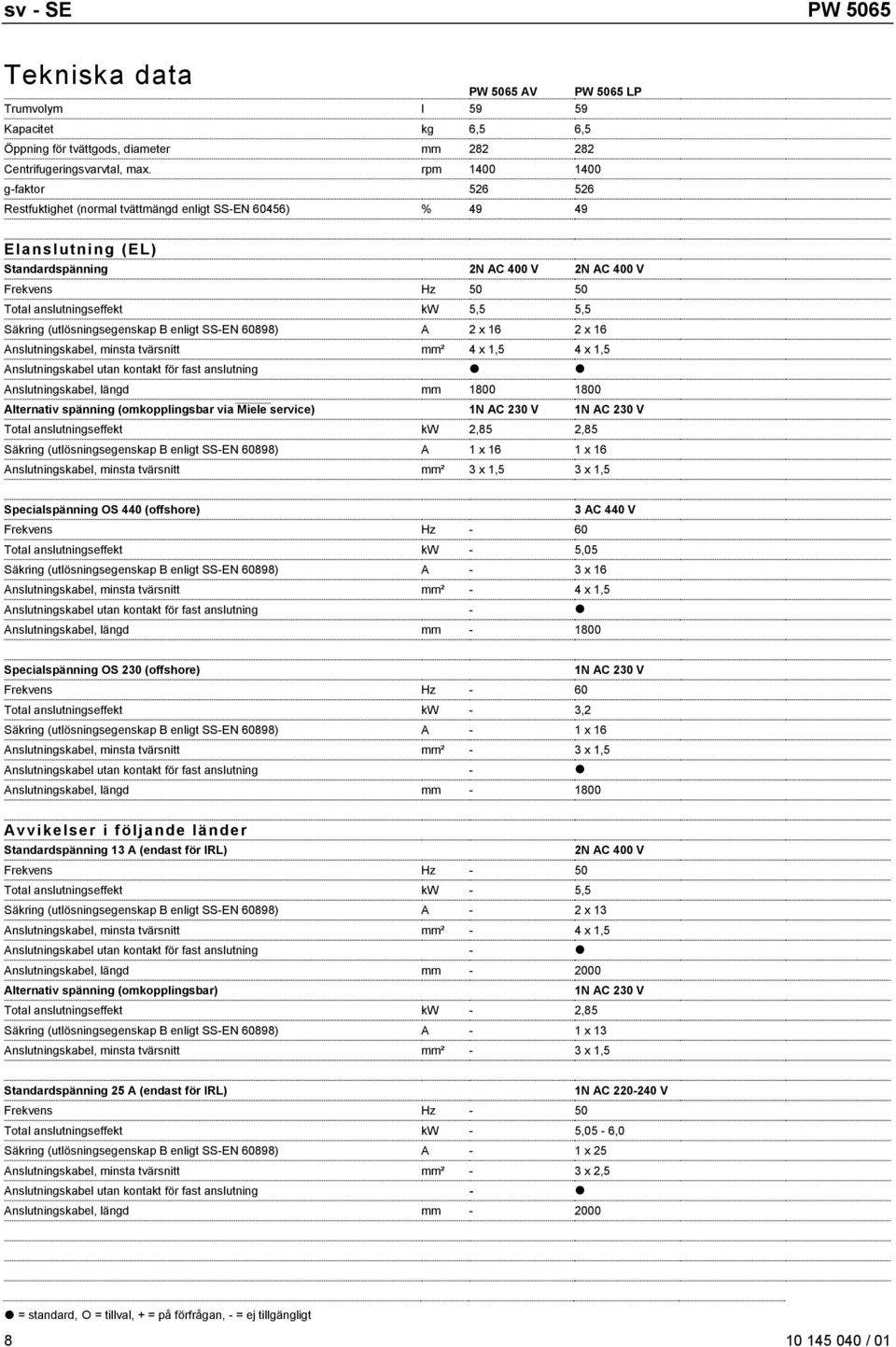

8 PW 5065 Tekniska data PW 5065 AV PW 5065 LP Trumvolym l Kapacitet kg 6,5 6,5 Öppning för tvättgods, diameter mm Centrifugeringsvarvtal, max. rpm g-faktor Restfuktighet (normal tvättmängd enligt SS-EN 60456) % Elanslutning (EL) Standardspänning 2N AC 400 V 2N AC 400 V Frekvens Hz Total anslutningseffekt kw 5,5 5,5 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 2 x 16 2 x 16 Anslutningskabel, minsta tvärsnitt mm² 4 x 1,5 4 x 1,5 Anslutningskabel utan kontakt för fast anslutning Anslutningskabel, längd mm Alternativ spänning (omkopplingsbar via Miele service) 1N AC 230 V 1N AC 230 V Total anslutningseffekt kw 2,85 2,85 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 1 x 16 1 x 16 Anslutningskabel, minsta tvärsnitt mm² 3 x 1,5 3 x 1,5 Specialspänning OS 440 (offshore) 3 AC 440 V Frekvens Hz - 60 Total anslutningseffekt kw - 5,05 Säkring (utlösningsegenskap B enligt SS-EN 60898) A - 3 x 16 Anslutningskabel, minsta tvärsnitt mm² - 4 x 1,5 Anslutningskabel, längd mm Specialspänning OS 230 (offshore) 1N AC 230 V Frekvens Hz - 60 Total anslutningseffekt kw - 3,2 Säkring (utlösningsegenskap B enligt SS-EN 60898) A - 1 x 16 Anslutningskabel, minsta tvärsnitt mm² - 3 x 1,5 Anslutningskabel, längd mm Avvikelser i följande länder Standardspänning 13 A (endast för IRL) 2N AC 400 V Frekvens Hz - 50 Total anslutningseffekt kw - 5,5 Säkring (utlösningsegenskap B enligt SS-EN 60898) A - 2 x 13 Anslutningskabel, minsta tvärsnitt mm² - 4 x 1,5 Alternativ spänning (omkopplingsbar) 1N AC 230 V Total anslutningseffekt kw - 2,85 Säkring (utlösningsegenskap B enligt SS-EN 60898) A - 1 x 13 Anslutningskabel, minsta tvärsnitt mm² - 3 x 1,5 Standardspänning 25 A (endast för IRL) 1N AC V Frekvens Hz - 50 Total anslutningseffekt kw - 5,05-6,0 Säkring (utlösningsegenskap B enligt SS-EN 60898) A - 1 x 25 Anslutningskabel, minsta tvärsnitt mm² - 3 x 2,5 = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01

9 PW 5065 Tekniska data Standardspänning (endast för DK, CH) PW 5065 AV PW 5065 LP 3N AC 400 V Frekvens Hz - 50 Total anslutningseffekt kw - 4,8 Säkring (utlösningsegenskap B enligt SS-EN 60898) A - 3 x 10 Anslutningskabel, minsta tvärsnitt mm² - 5 x 1,5 Standardspänning (endast för B) - 2N AC 400 V Frekvens Hz - 50 Total anslutningseffekt kw - 5,5 Säkring (utlösningsegenskap B enligt SS-EN 60898) A - 2 x 16 Anslutningskabel, minsta tvärsnitt mm² - 4 x 2,5 Alternativ spänning (omkopplingsbar) - 1N AC 230 Total anslutningseffekt kw - 2,85 Säkring (utlösningsegenskap B enligt SS-EN 60898) A - 1 x 16 Anslutningskabel, minsta tvärsnitt mm² - 3 x 2,5 Standardspänning (endast för N) 1N AC V 1N AC V Frekvens Hz Total anslutningseffekt kw 2,95-3,45 2,95-3,45 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 3 x 16 3 x 16 Anslutningskabel, minsta tvärsnitt mm² 3 x 1,5 3 x 1,5 Anslutningskabel med kontakt Anslutningskabel, längd mm Standardspänning (endast för AUS) - 1N AC 230 V Frekvens Hz - 50 Total anslutningseffekt kw - 2,85 Säkring A - 1 x 16 Anslutningskabel, minsta tvärsnitt mm² - 3 x 1,5 Anslutningskabel med kontakt - Standardspänning (endast för CND) - 2 AC 208 V Frekvens Hz - 60 Total anslutningseffekt kw - 4,0 Säkring A - 2 x 20 Anslutningskabel, minsta tvärsnitt mm² - 4 AWG10 Standardspänning (endast för J) - 1N AC 200 V Frekvens Hz Total anslutningseffekt kw - 3,7 Säkring A - 1 x 20 Anslutningskabel, minsta tvärsnitt mm² - 3 x 2,75 Anslutningskabel med kontakt - Kallvatten (KW) Tillåtet vattenflödestryck kpa Nödvändigt flöde (endast kallvattenanslutning) l/min Nödvändigt flöde (vid kall- och varmvatten) l/min Vattenåtgång, genomsnittlig (60 C, standardprogram) l/h Anslutning på plats, yttergänga enligt DIN (flatbottentätande) tum ¾ ¾ Anslutningsslang ½ med förskruvning ¾ Anslutningsslang, längd mm = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01 9

10 PW 5065 Tekniska data PW 5065 AV PW 5065 LP Varmvatten (WW) Tilloppstemperatur, max. C Tillåtet vattenflödestryck kpa Nödvändigt flöde l/min Vattenåtgång, genomsnittlig (60 C, standardprogram) l/h Anslutning på plats, yttergänga enligt DIN (flatbottentätande) tum ¾ ¾ Anslutningsslang ½ med förskruvning ¾ Anslutningsslang, längd mm Avloppsventil (AV) Anslutningsstuts (ytterdiameter) mm 75 (DN70) - Vattenavlopp, temperatur max. C 90 - Flöde under toppar, max. l/min 62 - Avloppspump (LP) Slanganslutning (ytterdiameter) mm - 22 (DN22) Vattenavlopp, temperatur max. C - 90 Anslutningsstuts på plats (innerdiameter x längd) mm - 22 x 30 Flöde under toppar, max. l/min - 26 Avloppspumpens matningshöjd från tvättmaskinens underkant, max mm Avloppsslang DN22 inkl. stuts (leveransomfång) - Anslutningsslang, längd mm Potentialutjämning (PA) Maskinanslutning (med särskild byggsats) Effekttoppsbrytare/energimanagement (SLA) Maskinanslutning (med särskild byggsats) Styrkontakternas anslutningsspänning AC 230 V AC 230 V Anslutning för betal -/bokningssystem (KGA) Anslutning för betal-/bokningssystem Dosering av flytande medel (DOS) Anslutning för flytande doseringsmedel (ombyggnadssats krävs) + + Doseringspumpar, max. antal Antal 4 4 Kommunikationsmodul (XKM) Gränssnitt RS 232 (XKM-modul, extrautrustning) Uppställning ställfot (F) Ställfötter, antal Antal 4 4 Ställfot, reglerbar höjd, med gänga mm ±4 ±4 Ställfot, diameter mm Förankring (B) Golvförankring, standard Monteringssats för förankring av två ställfötter med fästbyglar Träskruv enligt DIN 571* mm 6 x 50 6 x 50 Plugg (diameter x längd)* mm 8 x 40 8 x 40 Golvförankring Miele sockel Tillbehör Miele sockel (fästmaterial ingår) Nödvändiga fästpunkter Antal 4 4 Träskruv enligt DIN 571* mm 8 x 65 8 x 65 Plugg (diameter x längd)* mm 12 x x 60 = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01

11 PW 5065 Tekniska data PW 5065 AV PW 5065 LP Golvförankring befintlig sockel Uppställning av maskinen på befintlig sockel (betong eller mur) Sockelns yta, min. (bredd/djup) mm 600/ /650 Träskruv enligt DIN 571* mm 6 x 50 6 x 50 Plugg (diameter x längd)* mm 8 x 40 8 x 40 Produktinformation Fullständiga mått (höjd/bredd/djup) mm 850/600/ /600/725 Höljets mått (höjd/bredd/djup) mm 850/595/ /595/665 Nischmått (höjd/djup) Minsta nischmått (utan förpackning) mm 900/ /600 Uppställningsmått Avstånd i sidled, min. mm Avstånd i sidled för tvätt-/torkpelare, rekommenderat mm >300 >300 Avstånd från vägg till tvättmaskinens front, min. mm Avstånd från vägg till tvättmaskinens front, rekommenderat mm Vikt och golvbelastning Tvättmaskinens vikt (nettovikt) kg Golvbelastning vid drift, max. N Statisk golvbelastning, max. N Dynamisk golvbelastning, max. N Trummans rotationsfrekvens, max. Hz Produktemissioner Ljudtrycksnivå på arbetsplatsen (enligt SS-EN ISO 11204/11203) db (A) <70 <70 Värmeavgivning i uppställningslokalen W * För Sverige: expanderbult (bifogas) Alternativ/tillbehör Sluten sockel (UG) Sluten sockel, höjd 300 mm (UG 5005) Sluten sockel, höjd 470 mm (UG ) Sluten sockel, höjd 750 mm (UG ) Egenskaper Förzinkad sockel, sidoplåt av rostfritt stål Förzinkad sockel, sidoplåt med octoblått inbränt skikt Förzinkad sockel, sidoplåt med octoblått inbränt skikt Öppen sockel (UO) Öppen sockel, höjd 300 mm (UO 5005) Öppen sockel, höjd 470 mm (UO ) Förzinkad sockel, ovansida med octoblått inbränt skikt Förzinkad sockel, ovansida med octoblått inbränt skikt Tvätt-/torkpelare (WTV) Byggsats rostfritt stål (WTV 5062) Byggsats lotusvitt (WTV 5061) Byggsats för montering av tvätt-/torkpelare Byggsats för montering av tvätt-/torkpelare Betal-/bokningssystem (KG) System för enskild maskin (C 4060) System för enskild maskin (C 4065) System för enskild maskin (C 4070) System för flera maskiner (C 5200 BT) Fjärrkontroll (ABT 5220) Betal-/bokningssystem för poletter, endast för programdrift Betal-/bokningssystem för euromynt, för tids- och programdrift Betal-/bokningssystem för poletter och euromynt, för tids- och programdrift Huvudsystem för kortbetalning (för max. 8 maskiner) Övervakning av maskinerna via Bluetooth (en för varje enskild maskin) Tillbehör Anslutning för effekttoppsbrytare/energimanagementsystem (BSS) Monteringssats potentialutjämning Kommunikationsmodul XKM (XKM RS232-10) Anslutning för effekttopps- och energimanagementfunktioner Monteringssatsen kan beställas från Miele service Extrautrustning XKM-modul med RS 232 inkl. inbyggnadssats = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01 11

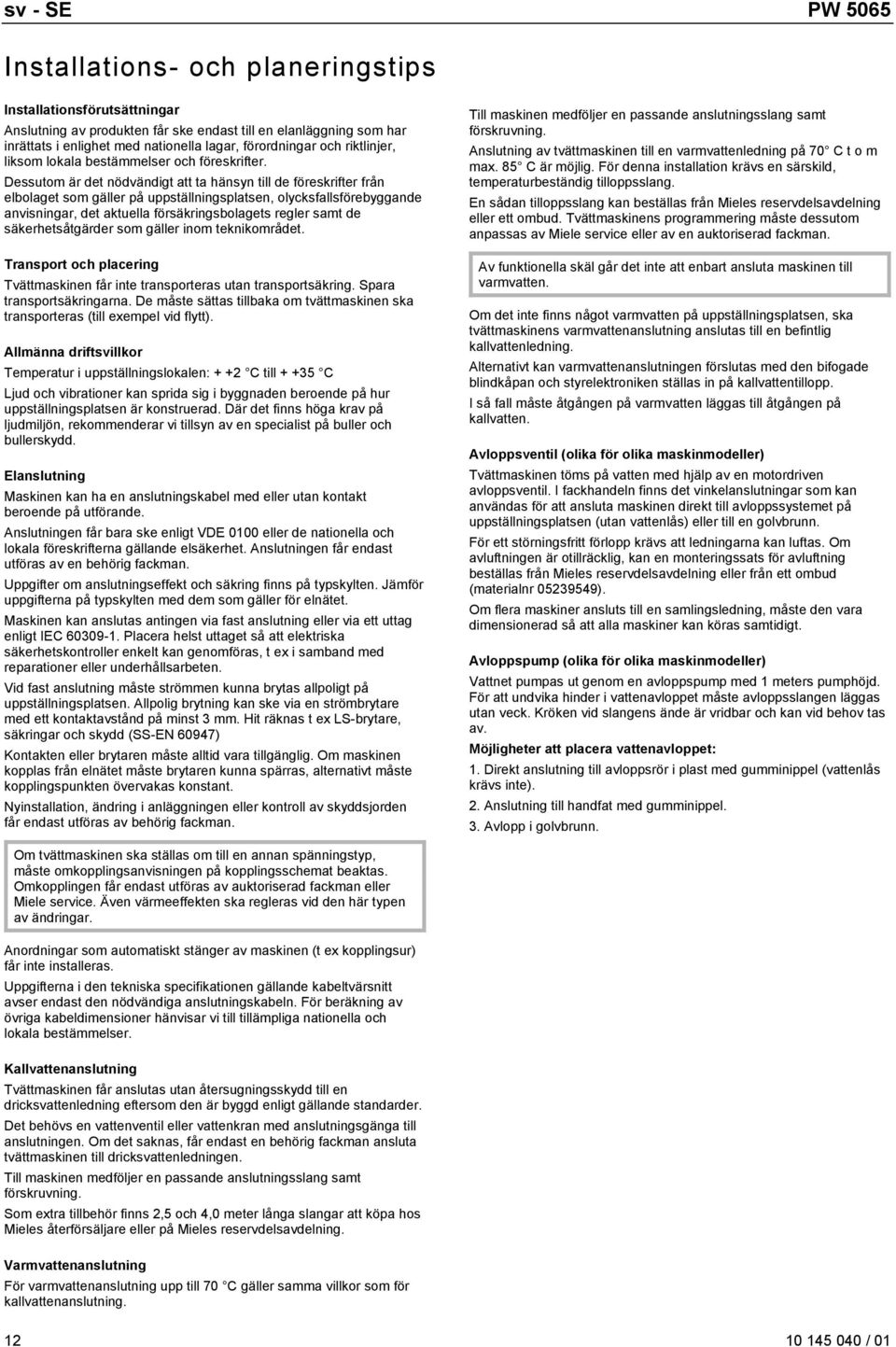

12 PW 5065 Installations- och planeringstips Installationsförutsättningar Anslutning av produkten får ske endast till en elanläggning som har inrättats i enlighet med nationella lagar, förordningar och riktlinjer, liksom lokala bestämmelser och föreskrifter. Dessutom är det nödvändigt att ta hänsyn till de föreskrifter från elbolaget som gäller på uppställningsplatsen, olycksfallsförebyggande anvisningar, det aktuella försäkringsbolagets regler samt de säkerhetsåtgärder som gäller inom teknikområdet. Transport och placering Tvättmaskinen får inte transporteras utan transportsäkring. Spara transportsäkringarna. De måste sättas tillbaka om tvättmaskinen ska transporteras (till exempel vid flytt). Allmänna driftsvillkor Temperatur i uppställningslokalen: + +2 C till C Ljud och vibrationer kan sprida sig i byggnaden beroende på hur uppställningsplatsen är konstruerad. Där det finns höga krav på ljudmiljön, rekommenderar vi tillsyn av en specialist på buller och bullerskydd. Elanslutning Maskinen kan ha en anslutningskabel med eller utan kontakt beroende på utförande. Anslutningen får bara ske enligt VDE 0100 eller de nationella och lokala föreskrifterna gällande elsäkerhet. Anslutningen får endast utföras av en behörig fackman. Uppgifter om anslutningseffekt och säkring finns på typskylten. Jämför uppgifterna på typskylten med dem som gäller för elnätet. Maskinen kan anslutas antingen via fast anslutning eller via ett uttag enligt IEC Placera helst uttaget så att elektriska säkerhetskontroller enkelt kan genomföras, t ex i samband med reparationer eller underhållsarbeten. Vid fast anslutning måste strömmen kunna brytas allpoligt på uppställningsplatsen. Allpolig brytning kan ske via en strömbrytare med ett kontaktavstånd på minst 3 mm. Hit räknas t ex LS-brytare, säkringar och skydd (SS-EN 60947) Kontakten eller brytaren måste alltid vara tillgänglig. Om maskinen kopplas från elnätet måste brytaren kunna spärras, alternativt måste kopplingspunkten övervakas konstant. Nyinstallation, ändring i anläggningen eller kontroll av skyddsjorden får endast utföras av behörig fackman. Till maskinen medföljer en passande anslutningsslang samt förskruvning. Anslutning av tvättmaskinen till en varmvattenledning på 70 C t o m max. 85 C är möjlig. För denna installation krävs en särskild, temperaturbeständig tilloppsslang. En sådan tilloppsslang kan beställas från Mieles reservdelsavdelning eller ett ombud. Tvättmaskinens programmering måste dessutom anpassas av Miele service eller av en auktoriserad fackman. Av funktionella skäl går det inte att enbart ansluta maskinen till varmvatten. Om det inte finns något varmvatten på uppställningsplatsen, ska tvättmaskinens varmvattenanslutning anslutas till en befintlig kallvattenledning. Alternativt kan varmvattenanslutningen förslutas med den bifogade blindkåpan och styrelektroniken ställas in på kallvattentillopp. I så fall måste åtgången på varmvatten läggas till åtgången på kallvatten. Avloppsventil (olika för olika maskinmodeller) Tvättmaskinen töms på vatten med hjälp av en motordriven avloppsventil. I fackhandeln finns det vinkelanslutningar som kan användas för att ansluta maskinen direkt till avloppssystemet på uppställningsplatsen (utan vattenlås) eller till en golvbrunn. För ett störningsfritt förlopp krävs att ledningarna kan luftas. Om avluftningen är otillräcklig, kan en monteringssats för avluftning beställas från Mieles reservdelsavdelning eller från ett ombud (materialnr ). Om flera maskiner ansluts till en samlingsledning, måste den vara dimensionerad så att alla maskiner kan köras samtidigt. Avloppspump (olika för olika maskinmodeller) Vattnet pumpas ut genom en avloppspump med 1 meters pumphöjd. För att undvika hinder i vattenavloppet måste avloppsslangen läggas utan veck. Kröken vid slangens ände är vridbar och kan vid behov tas av. Möjligheter att placera vattenavloppet: 1. Direkt anslutning till avloppsrör i plast med gumminippel (vattenlås krävs inte). 2. Anslutning till handfat med gumminippel. 3. Avlopp i golvbrunn. Om tvättmaskinen ska ställas om till en annan spänningstyp, måste omkopplingsanvisningen på kopplingsschemat beaktas. Omkopplingen får endast utföras av auktoriserad fackman eller Miele service. Även värmeeffekten ska regleras vid den här typen av ändringar. Anordningar som automatiskt stänger av maskinen (t ex kopplingsur) får inte installeras. Uppgifterna i den tekniska specifikationen gällande kabeltvärsnitt avser endast den nödvändiga anslutningskabeln. För beräkning av övriga kabeldimensioner hänvisar vi till tillämpliga nationella och lokala bestämmelser. Kallvattenanslutning Tvättmaskinen får anslutas utan återsugningsskydd till en dricksvattenledning eftersom den är byggd enligt gällande standarder. Det behövs en vattenventil eller vattenkran med anslutningsgänga till anslutningen. Om det saknas, får endast en behörig fackman ansluta tvättmaskinen till dricksvattenledningen. Till maskinen medföljer en passande anslutningsslang samt förskruvning. Som extra tillbehör finns 2,5 och 4,0 meter långa slangar att köpa hos Mieles återförsäljare eller på Mieles reservdelsavdelning. Varmvattenanslutning För varmvattenanslutning upp till 70 C gäller samma villkor som för kallvattenanslutning / 01

13 PW 5065 Anslutning av avloppsslangen till vattenlåset på ett handfat Avloppsslangen kan anslutas direkt till ett speciellt vattenlås. Det finns också ett sladdlöst kortbetalningssystem för upp till 8 maskiner med fjärrstyrd övervakning av de enskilda maskinerna. Seriellt gränssnitt Det seriella gränssnittet är tillgängligt via modul, XKM RS323, som kan byggas in. Det utgående gränssnittet från XKM RS232-modulen motsvarar SELV (säkerhetsklenspänning) enligt SS-EN Även andra anslutna externa maskiner måste följa SELV. Den inkopplingsbara modulen levereras med en förbindelsekabel med en D-sub-kontakt för vidare anslutning. Uppställning och fastsättning Maskinen ska placeras på en helt jämn, vågrät och fast yta som tål angiven belastning. Golvbelastningen koncentreras punktvis på uppställningsytan i området kring respektive maskinfot. Slangen kan vid behov förlängas upp till 5 meter. Tillbehör finns att köpa hos Mieles återförsäljare eller via Mieles reservdelsavdelning. För en avloppshöjd över 1 meter (upp till 1,6 meter maximal pumphöjd) kan en utbytesavloppspump beställas hos en återförsäljare eller hos Miele service. Det är absolut nödvändigt att säkra maskinen mot golvet. Maskinen ska riktas i längd- och tvärriktning med hjälp av de justerbara ställfötterna så att den hamnar exakt vågrätt. Potentialutjämning Om det krävs enligt nationella bestämmelser, ska även en potentialutjämning med god kontakt skapas. Det finns en monteringssats för potentialutjämning som kan beställas från Mieles reservdelsavdelning. Alternativt kan nödvändigt material införskaffas på annan väg. Effekttoppsbrytare/energimanagementsystem Maskinen kan anslutas till en effekttoppsbrytare eller ett energimanagementsystem med hjälp av en extra byggsats. För detta ändamål finns det 3 signalkontakter på en kopplingsplint i maskinen. Kopplingsplinten har markeringarna a, b, c och d. a - Utgångssignal, maskinens driftläge b - Utgångssignal, signal för uppvärmning c - Ingångssignal effekttoppsbrytare, maskinen kopplar värmeelementen d - Neutralledare Om effekttoppsbrytaren aktiveras stängs uppvärmningen av och programmet stoppas. Ett meddelande om detta visas på displayen. Efter avslutad effektoppsbrytning fortsätter programmet automatiskt. Anslutning av doseringssystem för flytande medel För dosering av flytande tvättmedel går det att sätta in externa pumpar med nivåsensorer. Till detta krävs en extra ombyggnadssats, som kan beställas från Mieles reservdelsavdelning. Det är dock endast möjligt att sätta in doseringspumpar med egen styrning och egna programmeringsmöjligheter. Om kombinationer av tvättmedel och specialprodukter ska användas, är det mycket viktigt att ta hänsyn till tillverkarens anvisningar. Betal-/bokningssystem Maskinen kan utrustas med ett betal-/bokningssystem (extra tillbehör). Systemet måste i så fall programmeras, och detta får endast utföras av Miele service eller en auktoriserad fackman. Maskinens främre ställfötter fästs vid golvet med hjälp av den bifogade fästbygeln. Fästmaterialet är avsett för fastsättning i betonggolv medels pluggar. Om golvet är av en annan typ, måste annat fästmaterial införskaffas. Uppställning på sockel Maskinen kan placeras på en sockel, antingen en redan befintlig betongsockel eller en sockel som köps som tillbehör från Miele. Sockeln kan vara öppen eller stängd. Betongens kvalitet och stabilitet ska bedömas med hänsyn till maskinens tyngd. Se till att betongsockeln står stadigt på golvet! Vid uppställning på en befintlig sockel (betongsockel eller murad sockel) måste maskinen säkras med fästbygeln. Annars finns det risk för att maskinen ramlar ner från sockeln vid centrifugering. Tvätt-/torkpelare Maskinen kan monteras i en tvättpelare tillsammans med en torktumlare från Miele. Till detta krävs en monteringssats (WTV, extra tillbehör). Byggsatsen ska monteras av en auktoriserad fackman eller av Miele service / 01 13
