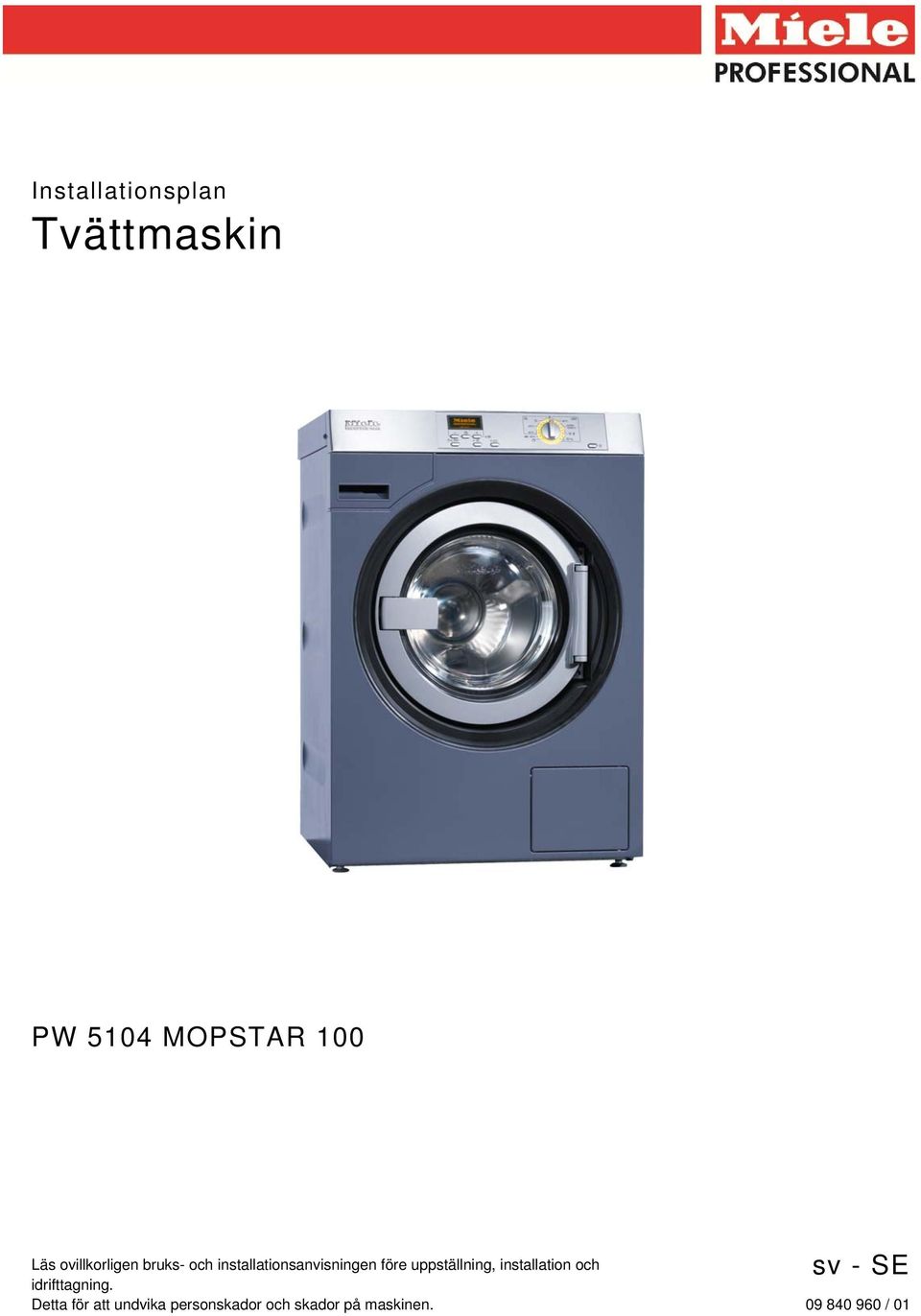

1 Installationsplan Tvättmaskin PW 5104 MOPSTAR 100 Läs ovillkorligen bruks- och installationsanvisningen före uppställning, installation och idrifttagning. Detta för att undvika personskador och skador på maskinen. sv - SE / 01

2 Sverige Miele AB Industrivägen 20, box Solna Telefon Telefax Serviceanmälan: Förteckning: Nödvändig anslutning Valfri anslutning eller i enlighet med produktutförandet AV Avloppsventil KW Kallvattenanslutning AW Avloppsanslutning SLA Anslutning för effekttoppsbrytare B Förankring UG Sluten sockel DOS Anslutning för doseringsenhet UO Öppen sockel EL Elanslutning WW Varmvattenanslutning F Justerbara ställfötter Med förbehåll för fel och tekniska ändringar. 11/13/ / 01

3 PW 5104 sv - SE Tvättmaskinens mått / 01 3

4 sv - SE PW 5104 Installation / 01

5 PW 5104 sv - SE Uppställning / 01 5

6 sv - SE PW 5104 Uppställning / 01

7 PW 5104 sv - SE Tekniska data PW 5104 AV Kapacitet (fyllnadsförhållande 1:10) kg 10 Trumvolym l 100 Centrifugeringsvarvtal, max. rpm 1100 g-faktor 370 Restfuktighet (beror på typ av mopp/trasa) % < 25 Elanslutning (EL) Standardspänning 3N AC 400 V Frekvens Hz 50 Total anslutningseffekt kw 6,5 Säkring (utlösningsegenskap B enligt EN 60898) A 3 x 10 Anslutningskabel, minsta tvärsnitt mm² 5 x 1,5 Anslutningskabel utan kontakt för fast anslutning Anslutningskabel, längd mm 2000 Avvikelser i följande länder Standardspänning (endast för N) Frekvens Hz 50 Total anslutningseffekt kw 6,5 3 AC 230 V Säkring (utlösningsegenskap B enligt EN 60898) A 3 x 20 Anslutningskabel, minsta tvärsnitt mm² 4 x 2,5 Anslutningskabel utan kontakt för fast anslutning Anslutningskabel, längd mm 1800 Kallvatten (KW) Tvättmaskinens anslutning Tillåtet vattenflödestryck kpa Rekommenderat vattenflödestryck (för kortaste vattentilloppet) kpa 300 Flöde, max. l/min. 11 Flöde, max. (när varmvattentillförsel saknas) l/min. 22 Vattenåtgång, genomsnittlig (Mopp 60 C standardprogram) l/tim. ca 141 Anslutning på plats, yttergänga enl. DIN (flatbottentätande) tum 3/4 Anslutningsslang 1/2" med förskruvning 3/4 antal 1 Anslutningsslang, längd mm 1550 Varmvatten (WW) Tvättmaskinens anslutning Tillåten vattentemperatur, max. C 70 Tillåtet vattenflödestryck kpa Rekommenderat vattenflödestryck (för kortaste vattentilloppet) kpa 300 Flöde, max. l/min. 11 Anslutning på plats, yttergänga enligt DIN (flatbottentätande) tum 3/4 Anslutningsslang 1/2" med förskruvning 3/4 antal 1 Anslutningsslang, längd mm 1550 Avloppsventil (AV) Tvättmaskinens anslutning Anslutningsstuts (ytterdiameter) mm 75 (DN70) Vattenavlopp, temperatur max. C 70 Flöde under toppar, max. l/min. 62 Effekttoppsbrytare/energimanagement (SLA) Tvättmaskinens anslutning Styrkontakternas anslutningsspänning AC 230 V Anslutningskabel, rekommenderad tvärsnittsarea mm² 5 x 1,5 Anslutning doseringsenhet (DOS) Anslutning för flytande doseringsmedel Doseringspumpar, max. antal 6 stycken = standard, = tillval, + = endast på förfrågan, - ej tillgänglig / 01 7

8 sv - SE PW 5104 Tekniska data PW 5104 AV Uppställning ställfot (F) Ställfötter, antal antal 4 Ställfot, reglerbar höjd, med gänga mm ±10 Ställfot, diameter mm 40 Förankring (B) Golvförankring, standard Monteringssats (för 2 ställfötter) med spännanordningar Träskruv enligt DIN 571* mm 6 x 50 Plugg (diameter x längd)* mm 8 x 40 Golvförankring Miele sockel Tillbehör Miele sockel (fästmaterial levereras med) Nödvändiga fästpunkter antal 4 Träskruv enligt DIN 571* mm 8 x 65 Plugg (diameter x längd)* mm 12 x 60 Golvförankring sockel på uppställningsplatsen Uppställning av maskinen på befintlig sockel (betong eller mur) Sockelns yta, min. (bredd/djup) mm 700/800 Nödvändiga fästpunkter antal 2 Träskruv enligt DIN 571* mm 6 x 50 Plugg (diameter x längd)* mm 8 x 40 Maskindata Fullständiga mått (höjd/bredd/djup) mm 1020/700/827 Höljets mått (höjd/bredd/djup) mm 1020/692/790 Nischmått (höjd/djup) Minsta nischmått (utan förpackning) mm 1050/720 Uppställningsmått Avstånd i sidled, min. mm 50 Avstånd från vägg till tvättmaskinens front, min. mm 1100 Avstånd från vägg till tvättmaskinens front, rekommenderat mm 1200 Vikt och golvbelastning Tvättmaskinens vikt (nettovikt) kg 148 Maximal golvbelastning vid drift N 2750 Trummans maximala rotationsfrekvens Hz 18,3 Produktemissioner Ljudtrycksnivå enligt EN 9614 del 2, arbetsplatsberoende db(a) 73,1 Värmeavgivning till uppställningslokalen W 550 Tillval/tillbehör Sluten sockel (UG) Sluten sockel, höjd 300 mm (UG 5010) Egenskaper Förzinkad sockel, sidoplåt av rostfritt stål Öppen sockel (UO) Öppen sockel, höjd 300 mm (UO 5010) Förzinkad sockel, ovansida med octoblått inbränt skikt Luddfilterlåda (FFK) Luddfilterlåda, fristående (FFK 01) Luddfilterlåda av rostfritt stål Tillbehör Anslutning för effekttoppsbrytare/energimanagementsystem (BSS) Anslutningsbox för doseringspumpar (ASK) Anslutning för effekttopps- och energimanagementfunktioner Anslutningsbox för doseringspumpar och nivåsensorer = standard, = tillval, + = endast på förfrågan, - ej tillgänglig *För Sverige: expanderbult, ingår i sockeln / 01

9 PW 5104 sv - SE Installations- och planeringstips Förutsättningar för en installation Tvättmaskinen får endast anslutas till en elanläggning som har inrättats i enlighet med nationella lagar, förordningar och riktlinjer, liksom lokala bestämmelser och föreskrifter. Dessutom är det nödvändigt att ta hänsyn till de föreskrifter från elbolaget som gäller på uppställningsplatsen, olycksfallsförebyggande anvisningar, det aktuella försäkringsbolagets regler samt de säkerhetsåtgärder som gäller inom teknikområdet. Transport och placering Tvättmaskinen får inte transporteras utan transportsäkring. Spara transportsäkringen. Den måste sättas tillbaka om maskinen ska flyttas vid ett senare tillfälle. Allmänna driftsvillkor Uppställningslokalens temperatur: 15 C - 30 C Relativ luftfuktighet: 10 % - 85 % Ljud och vibrationer kan sprida sig i byggnaden beroende på hur uppställningsplatsen är konstruerad. Där det finns höga krav på ljudmiljön, rekommenderar vi tillsyn av en specialist på buller och bullerskydd. Elanslutning Anslutningsarbeten får utföras endast av behöriga personer. Beakta det bifogade kopplingsschemat och den tillhörande installationsanvisningen. Maskinen kan ha en anslutningskabel med eller utan kontakt beroende på utförande. Uppgifterna i den tekniska specifikationen gällande kabeltvärsnitt avser endast den nödvändiga anslutningskabeln. För beräkning av övriga kabeldimensioner hänvisar vi till tillämpliga nationella och lokala bestämmelser. Tvättmaskinen kan anslutas antingen via fast anslutning eller via anslutningsdon enligt IEC Väggkontakten eller nätbrytaren måste vara åtkomlig även efter installationen. Generellt rekommenderar vi att tvättmaskinen ansluts via ett lämpligt anslutningsdon. Då är det nämligen lätt att göra en elektrisk säkerhetskontroll vid reparationer och underhåll. Om det krävs en jordfelsbrytare (RCD = Residual Current Device) enligt de lokala föreskrifterna, kan en brytare av typen A (för växelström) användas. Om tvättmaskinen ska ställas om till en annan spänningstyp, måste omkopplingsanvisningen på kopplingsschemat beaktas. Omkopplingen får endast utföras av behörig elektriker eller Miele service. Kallvattenanslutning Tvättmaskinen kan anslutas till en dricksvattenledning utan backventil som hindrar återflöde, eftersom maskinen är byggd med hänsyn till de standarder som finns för att skydda dricksvattennätet. Det behövs en vattenventil eller vattenkran med anslutningsgänga till anslutningen. Om det saknas, får endast en behörig fackman ansluta tvättmaskinen till dricksvattenledningen. Till maskinen medföljer en passande anslutningsslang samt förskruvning. Som extra tillbehör finns 2,5 och 4,0 meter långa slangar att köpa hos Mieles återförsäljare eller på Mieles reservdelsavdelning. dessutom anpassas av Miele service eller av en verkstad som auktoriserats av Miele. Av funktionella skäl går det inte att enbart ansluta maskinen till varmvatten. Om det inte finns något varmvatten på uppställningsplatsen, ska tvättmaskinens varmvattenanslutning anslutas till en befintlig kallvattenledning. Alternativt kan varmvattenanslutningen förslutas med den bifogade blindkåpan och styrelektroniken ställas in på kallvattentillopp. I så fall måste åtgången på varmvatten läggas till åtgången på kallvatten. Avloppsventil Tvättmaskinen töms på vatten med hjälp av en motordriven avloppsventil. I fackhandeln finns det vinkelanslutningar som kan användas för att ansluta maskinen direkt till avloppssystemet på uppställningsplatsen (utan vattenlås) eller till en golvbrunn. För ett störningsfritt förlopp krävs att ledningarna kan luftas. Om avluftningen är otillräcklig, kan en monteringssats för avluftning beställas från Miele service eller från en Miele-återförsäljare (materialnummer ). Om flera maskiner ansluts till en samlingsledning, måste den vara dimensionerad så att alla maskiner kan köras samtidigt. Effekttoppsbrytare/energimanagementsystem Tvättmaskinen kan anslutas till en effekttoppsbrytare eller ett energimanagementsystem med hjälp av en extra byggsats (tillval). För detta ändamål finns det 3 signalkontakter på en kopplingsplint i tvättmaskinen. Kopplingsplinten har markeringarna a, b, c och d. a - Utgångssignal, maskinernas driftläge b - Utgångssignal, maskinernas uppvärmningskrav c - Ingångssignal effekttoppsbrytare, maskinen kopplar värmeelementen d - Neutralledare När effekttoppsbrytaren aktiveras stängs uppvärmningen av och programmet stoppas. Ett meddelande om detta visas på displayen. Efter avslutad effekttoppsbrytning fortsätter programmet automatiskt. Anslutning - dosering av flytande medel För dosering av flytande tvättmedel går det att sätta in externa pumpar med nivåsensorer. Det är dock endast möjligt att sätta in doseringspumpar med egen styrning och egna programmeringsmöjligheter. Varmvattenanslutning För varmvattenanslutning upp till 70 C gäller samma villkor som för kallvattenanslutning. Till maskinen medföljer en passande anslutningsslang samt förskruvning. Anslutning av tvättmaskinen till en varmvattenledning på 70 C t o m max 85 C är möjlig. För denna installation krävs en särskild tilloppsslang. En sådan tilloppsslang kan beställas från Mieles reservdelsavdelning eller en återförsäljare. Tvättmaskinens programmering måste / 01 9

10 sv - SE PW 5104 Uppställning och förankring Tvättmaskinen ska placeras på en helt jämn, vågrät och fast yta som klarar av den angivna belastningen. Golvbelastningen koncentreras punktvis på uppställningsytan i området kring respektive maskinfot. Det är absolut nödvändigt att säkra maskinen mot golvet. Uppställning på sockel Tvättmaskinen kan placeras på en sockel, antingen en redan befintlig betongsockel eller en sockel som köps som tillbehör från Miele. Betongens kvalitet och stabilitet ska bedömas med hänsyn till tvättmaskinens tyngd. Se till att betongsockeln står stadigt på golvet! Vid uppställning på en befintlig sockel (betongsockel eller murad sockel) måste tvättmaskinen säkras med spännjärn. Maskinen ska riktas i längd- och tvärriktningen med hjälp av de justerbara ställfötterna, så att den hamnar exakt vågrätt. Den ska sedan förankras i golvet med de medföljande spännjärnen, som placeras över ställfötterna. Fästmaterialet är anpassat för att förankra en maskin med pluggar på ett betonggolv. Om golvet är av en annan typ, måste annat fästmaterial användas. De angivna avstånden och ytorna kring maskinen ska uppfattas som minsta fria mått vid placeringen. Avstånden i sidled är nödvändiga på grund av maskinens dynamiska rörelser / 01
