Tvättmaskin PW 5064 MOPSTAR 60. sv - SE. Installationsplan

Transkript

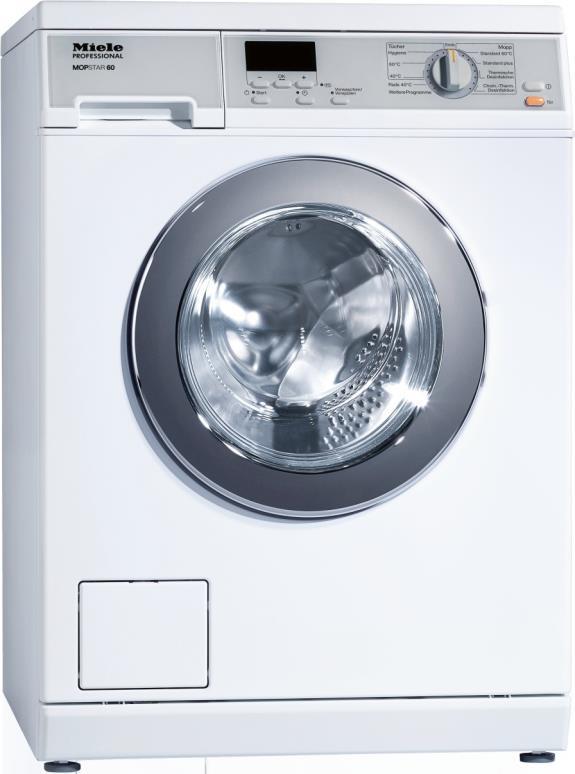

1 Installationsplan Tvättmaskin PW 5064 MOPSTAR 60 Läs ovillkorligen bruks- och installationsanvisningen före uppställning, installation och idrifttagande. Detta för att undvika personskador och skador på maskinen / 01

2 Förkortningar och tecken: Anslutning krävs Anslutning möjlig eller nödvändig beroende på utförande AV Avloppsventil KW Kallvattenanslutning AW Avloppsanslutning LP Avloppspump B Fästanordning maskin PA Potentialutjämning BW Bruksvattenanslutning SLA Anslutning för effekttoppsbrytare DOS Anslutning för doseringsenhet UG Stängd sockel EL Elanslutning UO Öppen sockel F Justerbara ställfötter WTV Tvätt-/torkpelare KG Betal-/bokningssystem WW Varmvattenanslutning KGA Anslutning för betal-/bokningssystem XKM Kommunikationsmodul Med förbehåll för tekniska ändringar. 11/14/ / 01

3 PW 5064 Tvättmaskinens mått / 01 3

4 PW 5064 Installation / 01

5 PW 5064 Installation med FFK / 01 5

6 PW 5064 Uppställning / 01

7 PW 5064 Uppställning / 01 7

8 PW 5064 Tekniska data PW 5064 AV Trumvolym l 59 Kapacitet kg 6,5 Öppning för tvättgods, diameter mm 282 Centrifugeringsvarvtal, max. rpm 1400 g-faktor 526 Restfuktighet (normal tvättmängd enligt SS-EN 60456) % < 25 Elanslutning (EL) Standardspänning Total anslutningseffekt kw 4,8 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 2 x 16 2N AC 400 V Anslutningskabel, minsta tvärsnitt mm² 4 x 1,5 Anslutningskabel utan kontakt för fast anslutning Anslutningskabel, längd mm 1800 Alternativ spänning (omkopplingsbar via Miele service) Total anslutningseffekt kw 2,5 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 1 x 16 1N AC 230 V Anslutningskabel, minsta tvärsnitt mm² 3 x 1,5 Avvikelser i följande länder Standardspänning 13 A (endast för GB) Total anslutningseffekt kw 2,5 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 1 x 13 1N AC 230 V Anslutningskabel, minsta tvärsnitt mm² 3 x 1,5 Anslutningskabel utan kontakt för fast anslutning Anslutningskabel, längd mm 2000 Alternativ spänning (omkopplingsbar) Total anslutningseffekt kw 4,8 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 2 x 13 2N AC 400 V Anslutningskabel, minsta tvärsnitt mm² 4 x 1,5 Standardspänning 25 A (endast för GB) 1N AC V Total anslutningseffekt kw 4,4-5,2 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 1 x 25 Anslutningskabel, minsta tvärsnitt mm² 3 x 2,5 Anslutningskabel utan kontakt för fast anslutning Anslutningskabel, längd mm 2000 Standardspänning (endast för DK, SE) 3N AC 400 V Total anslutningseffekt kw 4,8 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 3 x 10 Anslutningskabel, minsta tvärsnitt mm² 5 x 1,5 Anslutningskabel utan kontakt för fast anslutning Anslutningskabel, längd mm 2000 Standardspänning (endast för DK) 1N AC V Total anslutningseffekt kw 2,1-2,4 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 1 x 10 Anslutningskabel, minsta tvärsnitt mm² 3 x 1,5 Anslutningskabel utan kontakt för fast anslutning Anslutningskabel, längd mm 2000 = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01

9 PW 5064 Tekniska data Standardspänning (endast för N) PW 5064 AV 3 AC 230 V Total anslutningseffekt kw 4,8 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 3 x 20 Anslutningskabel, minsta tvärsnitt mm² 4 x 2,5 Anslutningskabel utan kontakt för fast anslutning Anslutningskabel, längd mm Alternativ spänning (omkopplingsbar) 2N AC 400 V Total anslutningseffekt kw 4,8 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 2 x 16 Anslutningskabel, minsta tvärsnitt mm² 4 x 1,5 Alternativ spänning (omkopplingsbar) 1N AC 230 V Total anslutningseffekt kw 2,5 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 1 x 16 Anslutningskabel, minsta tvärsnitt mm² 3 x 1,5 Standardspänning (endast för N) 1N AC V Total anslutningseffekt kw 2,95-3,45 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 1 x 16 Anslutningskabel, minsta tvärsnitt mm² 3 x 1,5 Anslutningskabel med kontakt Anslutningskabel, längd mm 2000 Alternativ spänning (omkopplingsbar) 2N AC 400 V Total anslutningseffekt kw 4,8 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 2 x 16 Anslutningskabel, minsta tvärsnitt mm² 4 x 1,5 Standardspänning (endast för USA) 2 AC V Frekvens Hz 60 Total anslutningseffekt kw 4,0-5,2 Säkring A 2 x 30 Anslutningskabel, minsta tvärsnitt mm² 3 x AWG10 Anslutningskabel med kontakt Anslutningskabel, längd mm 2000 Kallvatten (KW) Tillåtet vattenflödestryck kpa Nödvändigt flöde (endast kallvattenanslutning) l/min 11 Nödvändigt flöde (vid kall- och varmvatten) l/min 10 Genomsnittlig vattenåtgång (60 C, standardprogram) l/h 36 Anslutning på plats, yttergänga enligt DIN (flatbottentätande) tum ¾ Anslutningsslang ½ med förskruvning ¾ Anslutningsslang, längd mm 1550 Varmvatten (WW) Tilloppstemperatur, max. C 70 Tillåtet vattenflödestryck kpa Nödvändigt flöde l/min 11 Vattenåtgång, genomsnittlig (60 C, standardprogram) l/h 13 Anslutning på plats, yttergänga enligt DIN (flatbottentätande) tum ¾ Anslutningsslang ½ med förskruvning ¾ Anslutningsslang, längd mm 1550 Avloppsventil (AV) Anslutningsstuts (ytterdiameter) mm DN Vattenavlopp, temperatur max. C 90 Flöde under toppar, max. l/min 62 = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01 9

10 PW 5064 Tekniska data Potentialutjämning (PA) Maskinanslutning (med monteringssats) PW 5064 AV Effekttoppsbrytare/energimanagement (SLA) Maskinanslutning (med monteringssats) Styrkontakternas anslutningsspänning AC 230 V Kommunikationsmodul (XKM) Gränssnitt RS 232 (XKM-modul, extrautrustning) Dosering av flytande medel (DOS) Anslutning för flytande doseringsmedel Doseringspumpar, max. antal 6 stycken Uppställning ställfot (F) Ställfötter, antal Antal 4 Ställfot, reglerbar höjd, med gänga mm ±4 Ställfot, diameter mm 40 Förankring (B) Golvförankring, standard Monteringssats för förankring av två ställfötter med fästbyglar Träskruv enligt DIN 571* mm 6 x 50 Plugg (diameter x längd)* mm 8 x 40 Golvförankring Miele sockel Tillbehör Miele sockel (fästmaterial ingår) Nödvändiga fästpunkter Antal 4 Träskruv enligt DIN 571* mm 8 x 65 Plugg (diameter x längd)* mm 12 x 60 Golvförankring befintlig sockel Uppställning av maskinen på befintlig sockel (betong eller mur) Sockelns yta, min. (bredd/djup) mm 600/650 Träskruv enligt DIN 571* mm 6 x 50 Plugg (diameter x längd)* mm 8 x 40 Produktinformation Fullständiga mått (höjd/bredd/djup) mm 850/600/725 Höljets mått (höjd/bredd/djup) mm 850/595/665 Nischmått (höjd/djup) Minsta nischmått (utan förpackning) mm 900/600 Uppställningsmått Avstånd i sidled, min. mm 20 Avstånd i sidled för tvätt-/torkpelare, rekommenderat mm >300 Avstånd från vägg till tvättmaskinens front, min. mm 900 Avstånd från vägg till tvättmaskinens front, rekommenderat mm 1100 Vikt och golvbelastning Tvättmaskinens vikt (nettovikt) kg 105 Golvbelastning vid drift, max. +N 2820 Statisk golvbelastning, max. N 1380 Dynamisk golvbelastning, max. N 1365 Trummans rotationsfrekvens, max. Hz 22 Produktemissioner Ljudtrycksnivå på arbetsplatsen enligt SS-EN ISO 11204/11203 db (A) < 70 Värmeavgivning i uppställningslokalen W 250 * För Sverige: expanderbult (bifogas) = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01

11 PW 5064 Alternativ/tillbehör Sluten sockel (UG) Sluten sockel, höjd 300 mm (UG 5005) Sluten sockel, höjd 470 mm (UG ) Sluten sockel, höjd 750 mm (UG ) Egenskaper Förzinkad sockel, sidoplåt av rostfritt stål Förzinkad sockel, sidoplåt med octoblått inbränt skikt Förzinkad sockel, sidoplåt med octoblått inbränt skikt Öppen sockel (UO) Öppen sockel, höjd 300 mm (UO 5005) Öppen sockel, höjd 470 mm (UO ) Förzinkad sockel, ovansida med octoblått inbränt skikt Förzinkad sockel, ovansida med octoblått inbränt skikt Tvätt-/torkpelare (WTV) Byggsats rostfritt stål (WTV 5062) Byggsats lotusvitt (WTV 5061) Byggsats för montering av tvätt-/torkpelare Byggsats för montering av tvätt-/torkpelare Luddfilterlåda (FFK) Luddfilterlåda (FFK 5005) Luddfilterlåda för inbyggnad i efterhand inuti UG eller UO 5005 Luddfilterlåda inkl. sockel UG (FFK 5005) Luddfilterlåda, integrerad i sockeln Luddfilterlåda, fristående (FFK 01) Luddfilterlåda av rostfritt stål Betal-/bokningssystem (KG) System för enskild maskin (C 4060) System för enskild maskin (C 4065) System för enskild maskin (C 4070) System för flera maskiner (C 5200 BT) Fjärrkontroll (ABT 5220) Betal-/bokningssystem, endast för programdrift Betal-/bokningssystem, för tids- och programdrift Betal-/bokningssystem för poletter och euromynt, för tids- och programdrift Huvudsystem för kortbetalning (för max. 8 maskiner) Övervakning av maskinerna via Bluetooth (en för varje enskild maskin) Tillbehör Anslutning för effekttoppsbrytare/energimanagementsystem (BSS) Monteringssats potentialutjämning Kommunikationsmodul XKM (XKM RS232-10) Anslutningsbox för doseringspumpar (ASK) Anslutning för effekttopps- och energimanagementfunktioner Monteringssats (materialnr ), kan beställas från Mieles reservdelsavdelning Extrautrustning XKM-modul med RS 232 inkl. inbyggnadssats Anslutningsbox för doseringspumpar och nivåsensorer = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01 11

12 PW 5064 Installations- och planeringstips Installationsförutsättningar Anslutning av produkten får ske endast till en elanläggning som har inrättats i enlighet med nationella lagar, förordningar och riktlinjer, liksom lokala bestämmelser och föreskrifter. Dessutom är det nödvändigt att ta hänsyn till de föreskrifter från elbolaget som gäller på uppställningsplatsen, olycksfallsförebyggande anvisningar, det aktuella försäkringsbolagets regler samt de säkerhetsåtgärder som gäller inom teknikområdet. Transport och placering Tvättmaskinen får inte transporteras utan transportsäkring. Spara transportsäkringarna. De måste sättas tillbaka om tvättmaskinen ska transporteras (till exempel vid flytt). Allmänna driftsvillkor Temperatur i uppställningslokalen: + 2 C till + 35 C Ljud och vibrationer kan sprida sig i byggnaden beroende på hur uppställningsplatsen är konstruerad. Där det finns höga krav på ljudmiljön, rekommenderar vi tillsyn av en specialist på buller och bullerskydd. Elanslutning Maskinen kan ha en anslutningskabel med eller utan kontakt beroende på utförande. Anslutningen får bara ske enligt VDE 0100 eller de nationella och lokala föreskrifterna gällande elsäkerhet. Anslutningen får endast utföras av en behörig fackman. Uppgifter om anslutningseffekt och säkring finns på typskylten. Jämför uppgifterna på typskylten med dem som gäller för elnätet. Maskinen kan anslutas antingen via fast anslutning eller via ett uttag enligt IEC Placera helst uttaget så att elektriska säkerhetskontroller enkelt kan genomföras, t ex i samband med reparationer eller underhållsarbeten. Vid fast anslutning måste strömmen kunna brytas allpoligt på uppställningsplatsen. Allpolig brytning kan ske via en strömbrytare med ett kontaktavstånd på minst 3 mm. Hit räknas t ex LS-brytare, säkringar och skydd (SS-EN 60947). Kontakten eller brytaren måste alltid vara tillgänglig. Om maskinen kopplas från elnätet måste brytaren kunna spärras, alternativt måste kopplingspunkten övervakas konstant. Nyinstallation, ändring i anläggningen eller kontroll av skyddsjorden får endast utföras av behörig fackman. Om tvättmaskinen skulle ställas om till en annan spänningstyp, måste omkopplingsanvisningen på kopplingsschemat beaktas. Omkopplingen får endast utföras av auktoriserad fackman eller Miele service. Även värmeeffekten ska regleras vid den här typen av ändringar. Anordningar som automatiskt stänger av maskinen (t ex kopplingsur) får inte installeras. Uppgifterna i den tekniska specifikationen gällande kabeltvärsnitt avser endast den nödvändiga anslutningskabeln. För beräkning av övriga kabeldimensioner hänvisar vi till tillämpliga nationella och lokala bestämmelser. Kallvattenanslutning Tvättmaskinen får anslutas utan återsugningsskydd till en dricksvattenledning eftersom den är byggd enligt gällande standarder. Det behövs en vattenventil eller vattenkran med anslutningsgänga till anslutningen. Om det saknas, får endast en behörig fackman ansluta tvättmaskinen till dricksvattenledningen. Till maskinen medföljer en passande anslutningsslang samt förskruvning. Som extra tillbehör finns 2,5 och 4,0 meter långa slangar att köpa hos Mieles återförsäljare eller på Mieles reservdelsavdelning. Varmvattenanslutning För varmvattenanslutning upp till 70 C gäller samma villkor som för kallvattenanslutning. Till maskinen medföljer en passande anslutningsslang samt förskruvning. Anslutning av tvättmaskinen till en varmvattenledning på 70 C t o m max. 85 C är möjlig. För denna installation krävs en särskild tilloppsslang. En sådan tilloppsslang kan beställas från Mieles reservdelsavdelning eller ett ombud. Tvättmaskinens programmering måste dessutom anpassas av Miele service eller av en auktoriserad fackman. Av funktionella skäl går det inte att enbart ansluta maskinen till varmvatten. Om det inte finns något varmvatten på uppställningsplatsen, ska tvättmaskinens varmvattenanslutning anslutas till en befintlig kallvattenledning. Alternativt kan varmvattenanslutningen förslutas med den bifogade blindkåpan och styrelektroniken ställas in på kallvattentillopp. I så fall måste åtgången på varmvatten läggas till åtgången på kallvatten. Avloppsventil Tvättmaskinen töms på vatten med hjälp av en motordriven avloppsventil. I fackhandeln finns det vinkelanslutningar som kan användas för att ansluta maskinen direkt till avloppssystemet på uppställningsplatsen (utan vattenlås) eller till en golvbrunn. För ett störningsfritt förlopp krävs att ledningarna kan luftas. Om avluftningen är otillräcklig, kan en monteringssats för avluftning beställas från Mieles reservdelsavdelning eller från ett ombud (materialnr ). Om flera maskiner ansluts till en samlingsledning, måste den vara dimensionerad så att alla maskiner kan köras samtidigt. Potentialutjämning Om det krävs enligt nationella bestämmelser, ska även en potentialutjämning med god kontakt skapas. Det finns en monteringssats för potentialutjämning som kan beställas från Mieles reservdelsavdelning. Alternativt kan nödvändigt material införskaffas på annan väg. Effekttoppsbrytare/energimanagementsystem Maskinen kan anslutas till en effekttoppsbrytare eller ett energimanagementsystem med hjälp av en extra byggsats (tillval). För detta ändamål finns det 3 signalkontakter på en kopplingsplint i maskinen. Kopplingsplinten har markeringarna a, b, c och d. a - Utgångssignal, maskinens driftläge b - Utgångssignal, signal för uppvärmning c - Ingångssignal effekttoppsbrytare, maskinen kopplar värmeelementen d - Neutralledare Om effekttoppsbrytaren aktiveras stängs uppvärmningen av och programmet stoppas. Ett meddelande om detta visas på displayen. Efter avslutad effektoppsbrytning fortsätter programmet automatiskt. Anslutning av doseringssystem för flytande medel För dosering av flytande tvättmedel går det att sätta in externa pumpar med nivåsensorer. Det är dock endast möjligt att sätta in doseringspumpar med egen styrning och egna programmeringsmöjligheter. Om kombinationer av tvättmedel och specialprodukter ska användas, är det mycket viktigt att ta hänsyn till tillverkarens anvisningar / 01

13 PW 5064 Seriellt gränssnitt Det seriella gränssnittet är tillgängligt via modul, XKM RS323, som kan byggas in. Det utgående gränssnittet från XKM RS232-modulen motsvarar SELV (säkerhetsklenspänning) enligt SS-EN Även andra anslutna externa maskiner måste följa SELV. Den inkopplingsbara modulen levereras med en förbindelsekabel med en D-sub-kontakt för vidare anslutning. Uppställning och fastsättning Maskinen ska placeras på en helt jämn, vågrät och fast yta som tål angiven belastning. Golvbelastningen koncentreras punktvis på uppställningsytan i området kring respektive maskinfot. Det är absolut nödvändigt att säkra maskinen mot golvet. Maskinen ska riktas i längd- och tvärriktning med hjälp av de justerbara ställfötterna så att den hamnar exakt vågrätt. Maskinens främre ställfötter fästs vid golvet med hjälp av den bifogade fästbygeln. Fästmaterialet är avsett för fastsättning i betonggolv medels pluggar. Om golvet är av en annan typ, måste annat fästmaterial införskaffas. Uppställning på sockel Maskinen kan placeras på en sockel, antingen en redan befintlig betongsockel eller en sockel som köps som tillbehör från Miele. Sockeln kan vara öppen eller stängd. Betongens kvalitet och stabilitet ska bedömas med hänsyn till maskinens tyngd. Se till att betongsockeln står stadigt på golvet! Vid uppställning på en befintlig sockel (betongsockel eller murad sockel) måste maskinen säkras med fästbygeln. Annars finns det risk för att maskinen ramlar ner från sockeln vid centrifugering. Tvätt-/torkpelare Maskinen kan monteras i en tvättpelare tillsammans med en torktumlare från Miele. Till detta krävs en monteringssats (WTV, extra tillbehör). Byggsatsen ska monteras av en auktoriserad fackman eller av Miele service / 01 13
