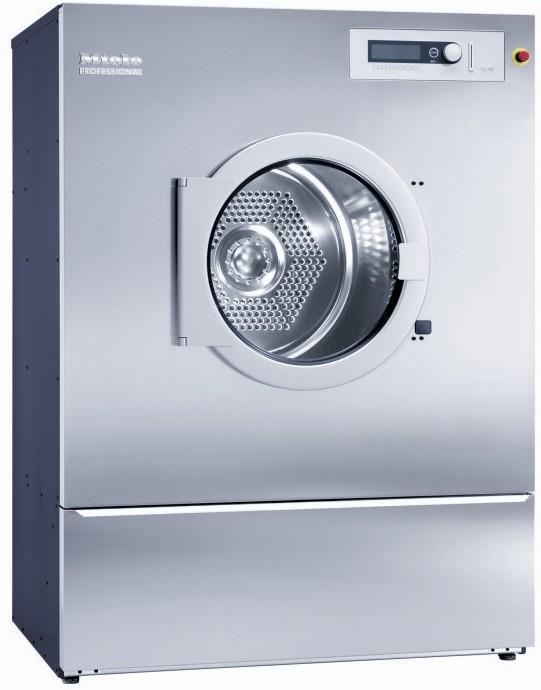

1 f Installationsplan Torktumlare PT 8333 / 8337 HW PT 8403 / 8407 HW PT 8503 / 8507 HW PT 8803 / 8807 HW Bruksanvisningen ska ovillkorligen läsas innan torktumlaren installeras och tas i bruk. Därmed undviker man olyckor och skador på torktumlaren. sv - SE / 02

2 Förteckning: Nödvändig anslutning AL Frånluftsanslutning HWV Hetvattenventil Valfri anslutning eller i enlighet med produktutförandet AM Anslutningsmoduler PA Potentialutjämning B Fästanordning torktumlare RL Frånledning hetvatten EL Elanslutning VL Tilledning hetvatten F Justerbara ställfötter XKM Kommunikationsmodul HWA Hetvattenventil, anslutning ZL Tilluftsanslutning Med förbehåll för tekniska ändringar. 07/14/ / 02

3 PT 8333 / 8337/ 8403 / 8407 / 8503 / 8507 / 8803 / 8807 sv - SE Torktumlarens mått PT 8333 / / 02 3

4 sv - SE PT 8333 / 8337/ 8403 / 8407 / 8503 / 8507 / 8803 / 8807 Torktumlarens mått PT 8403 / / 02

5 PT 8333 / 8337/ 8403 / 8407 / 8503 / 8507 / 8803 / 8807 sv - SE Torktumlarens mått PT 8503 / / 02 5

6 sv - SE PT 8333 / 8337/ 8403 / 8407 / 8503 / 8507 / 8803 / 8807 Torktumlarens mått PT 8803 / / 02

7 PT 8333 / 8337/ 8403 / 8407 / 8503 / 8507 / 8803 / 8807 sv - SE Tekniska data PT 8333 / 8337 PT 8403 / 8407 PT 8503 / 8507 PT 8803 / 8807 Trumvolym l Kapacitet (fyllnadsförhållande 1:25) kg Kapacitet (fyllnadsförhållande 1:32) kg Inmatningsöppning, diameter mm Luckhängning, omhängningsbar (höger/vänster) Anslutningsdata Värmeeffekt/nominell värmeeffekt kw 5,9 6,8 8,3 10,7 Effekt fläktmotor W Effekt drivmotor W Elanslutning (EL) Standardspänning 1N AC 230 V 3N AC 400 V 3N AC 400 V 3N AC 400 V Frekvens Hz Total anslutningseffekt max. kw 0,8 1,3 1,3 1,9 Säkring (utlösaregenskap B enligt EN 60898) A 1 x 10 3 x 10 3 x 10 3 x 10 Anslutningsledning minsta tvärsnitt mm² 3 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5 Tilledning hetvatten (VL) Anslutningsledning kw 5,9 6,8 8,3 10,7 Temperatur medium driftsområde C Flöde driftsområde m³/h 0,3-1,5 0,3-1,5 0,3-1,5 0,3-1,5 Temperaturdifferens till-/frånledning K < 15 < 15 < 15 < 15 Drifttryck max. kpa Motståndsvärde vid nominell effekt (vid 1 m³/h flöde) kpa Anslutningsgänga (yttergänga) G ½ ½ ½ ½ Frånledning hetvatten (RL) Anslutningsgänga (yttergänga) G ½ ½ ½ ½ Anslutning hetvattenventil (HWA) Anslutningsspänning V 1N AC 230 1N AC 230 1N AC 230 1N AC 230 Frekvens Hz Anslutningsbelastning max. tillåten A 0,5 0,5 0,5 0,5 Anslutningskabel för reglerventil Anslutningskabel längd (leveransmått) mm ca 500 ca 500 ca 500 ca 500 Hetvatten ventil ( HWV) Ventil tvångsservostyrd med elanslutning Utförande strömlöst sluten, inkopplingstid 100% Temperatur medium min. C Tryckområde bar Differenstryck på reglerventilen min. (trycklös för cirkulationssystem) bar k V-värde min. m³/h 6,0 6,0 6,0 6,0 Frånluftsanslutning (AL) Anslutningsstuts (ytterdiameter) mm Frånluftstemperatur max. C Tryckförlust max. tillåten Pa Flöde frånluft Max. utan mottryck (0 Pa) i cirkulationsdrift m³/h Vid max. tillåtet mottryck i cirkulationsdrift m³/h Max. utan mottryck (0 Pa) i frånluftsdtrift (gäller endast PT 8xx7) m³/h Vid max. tillåtet mottryck i frånluftsdrift (gäller endast PT 8xx7) m³/h Tilluftsanslutning (ZL) Standarduppställning tilluft tillförs från uppställningsrummet Alternativ anslutning för tilluft med direkt tillförsel till torktumlaren Anslutningsmuff på torktumlaren (innerdiameter) mm Anslutningsrör på uppställningsplatsen (ytterdiameter) mm = standardutrustning, = tillval, + = endast på förfrågan, - finns ej / 02 7

8 sv - SE PT 8333 / 8337/ 8403 / 8407 / 8503 / 8507 / 8803 / 8807 Tekniska data Potentialutjämning (PA) PT 8333 / 8337 PT 8403 / 8407 PT 8503 / 8507 PT 8803 / 8807 Hål för skruv (diameter) mm Anslutningsmoduler (AM) Utgångskontakt - programslut Utgångskontakt - extern frånluftsventil Utgångskontakt torkfläkt under drift (gäller endast PT 8xx7) Anslutning för betal-/bokningssystem (BSK) Anslutning för effekttoppsbrytare/energihantering (BSS) Uppställning ställfot (F) Antal ställfötter antal Ställfot, höjdjusterbar med gänga mm ±10 ±10 ±10 ±10 Diameter ställfot mm Fästanordning (B) Fästsats (för 2 ställfötter) med hjälp av spännlaskar Träskruv enligt DIN 571 mm 6 x 40 6 x 40 6 x 40 6 x 40 Plugg (diameter x längd) mm 10 x x x x 50 Torktumlarens data Vikter och golvbelastning Transportvikt (inkl. förpackning) kg Torktumlarens vikt (nettovikt) kg Max. golvbelastning under drift N Nischmått Nischöppning min. (H/B) mm 1420/ / / /1220 Torktumlarens mått Torktumlarens mått överallt (H/B/D) mm 1400/906/ /906/ /1206/ /1206/1384 Höljets mått utan påbyggnadsdelar (H/B/D) mm 1400/900/ /900/ /1200/ /1200/1279 Uppställningsmått Avstånd i sidled till torktumlaren min. mm Rekommenderat väggavstånd från torktumlarens främre front mm Väggavstånd till topplocket (min. avstånd) mm Produktemissioner Ljudtrycksnivå enligt EN ISO 11204, arbetsplatsberoende db(a) A-värderad ljudeffektnivå enligt EN ISO 9614 del 2 db(a) 67,6 72,8 72,2 73,6 Värmeavgivning till uppställningsrummet W Tillval/tillbehör Kommunikationsmodul (XKM) PT 8333 / 8337 PT 8403 / 8407 PT 8503 / 8507 PT 8803 / 8807 Utrymme för kommunikationsmodul Kommunikationsmodul för seriell anslutning (XKM RS232) Stängd sockel (UG) Stängd sockel, H 127 mm (UG 8325) Tillbehör Anslutningskit hetvatten (inkl. anslutningsslangar och reglerventil) Ljuddämpare DN150 (MSS 01) Chipkort nyckel Chipkort spara (3-pack) = standardutrustning, = tillval, + = endast på förfrågan, - finns ej / 02

9 PT 8333 / 8337/ 8403 / 8407 / 8503 / 8507 / 8803 / 8807 sv - SE Installations- och planeringstips Installationsförutsättningar Anslutning av produkten får ske endast till en elanläggning som har inrättats i enlighet med nationella lagar, förordningar och riktlinjer, liksom lokala bestämmelser och föreskrifter. Dessutom ska de på uppställningsplatsen giltiga föreskrifterna från elbolaget liksom de olycksfallsförebyggande åtgärderna beaktas. Observera även försäkringsbolagets regler och godkända säkerhetsåtgärder inom teknikområdet. Torktumlaren får installeras och tas i bruk endast av Miele service eller av utbildad personal från en av Miele auktoriserad fackhandel. Allmänna driftsvillkor Omgivningstemperatur på uppställningsplatsen: 5 C - 40 C Relativ luftfuktighet: 10 % - 85 % Torktumlaren får inte användas i en lokal där det finns tvättmaskiner i vilka det används lösningsmedel som innehåller tetrakloreten (perkloretylen) eller fluorklorkolväten. Utströmmande lösningsmedelsångor kan, genom gnistbildning, vid motorn omvandlas till saltsyra varigenom det kan uppkomma följdskador på torktumlaren. Elanslutning Anslutningen får utföras endast av behörig personal (elfackman). Beakta bifogat kopplingsschema och tillhörande installationsanvisning. Till torktumlaren medföljer inte någon anslutningskabel utan en sådan måste skaffas till uppställningsplatsen. Uppgifter gällande kabeltvärsnitt i de tekniska specifikationerna avser endast den nödvändiga anslutningskabeln. För beräkning av ytterligare kabeldimensioner hänvisas till gällande nationella och lokala föreskrifter. Torktumlaren kan anslutas antingen via fast anslutning eller via anslutningsdon enligt IEC Väggkontakten eller nätbrytaren måste vara åtkomlig även efter installationen. Det rekommenderas dock principiellt att torktumlaren ansluts till ett sådant uttag att en elektrisk säkerhetskontroll enkelt kan genomföras, till exempel vid reparation eller underhåll. Vid den elektriska anslutningen av torktumlaren ska fasföljden beaktas och motorernas rotationsriktning ovillkorligen bibehållas. Hetvattenanslutning För försörjning av torktumlaren med energibäraren hetvatten krävs ett kretsloppssystem med till- och frånledning på uppställningsplatsen. Torktumlaren får endast användas med hetvatten enligt VDI Detta för att garantera ett tillräckligt korrosionsskydd. För att säkerställa en tillräcklig värmeförsörjning till torktumlaren rekommenderas en detaljerad beräkning av rörnätet och en hydraulisk kalibrering av hela anläggningen. Detta är särskilt viktigt vid anslutning av flera torktumlare till en gemensam värmekrets. För att hetvattenförsörjningen ska vara tillräcklig krävs en extern cirkulationspump i värmekretsen på uppställningsplatsen. Den använda värmepumpen ska bedömas med hänsyn till torktumlarens tekniska riktlinjer och bestämmelserna för rörnätet på uppställningsplatsen. Till anslutningen av hetvattenförsörjningen rekommenderas flexibla, tryckbeständiga och temperaturbeständiga slangförbindelser. För att garantera ett tillräckligt flöde i hela värmekretsloppet får anslutningsslangarnas fria innerdiameter inte underskrida ett tvärsnitt på 18 mm. I annat fall påverkas torkprocessens tid. För styrningen av hetvattentillförseln måste en lämplig reglerventil installeras i tilledningen. Aktiveringen av denna ventil sker direkt via torktumlarens styrning. Installationen av regleringsventilen ska göras i torktumlaranslutningens omedelbara närhet. För en korrekt anslutning av torktumlaren finns ett anslutningskit för hetvatten med artikel-nr D som tillbehör. Vid anslutningspunkten rekommenderas inbyggnad av avstängningsventiler i till- och frånledningen på uppställningsplatsen. Beroende på kraven på ledningsföring finns en extra avluftningsanordning vid anslutningspunkten. Frånluftsanslutning Den fuktiga och varma frånluften ska ledas ut via kortast möjliga väg i ett härtill lämpligt avluftningssystem. Den fuktiga frånluften kan kondenseras mer eller mindre kraftigt i frånluftskanalen. Av detta skäl rekommenderas att rörledningarna förläggs med en lutning i riktning mot utsläppsöppningen. Vid uppåtstigande ledningar ska en avtappningsventil finnas vid den lägsta punkten, antingen via vattenuppsamlingsskäl eller via ett golvavlopp. Det får inte rinna tillbaka något kondensvatten in i torktumlaren! Det går att leda bort frånluften direkt igenom ytterväggen. Om detta görs får fara dock inte uppkomma eller orimliga störningar uppträda för omgivningen. Röränden som leder ut i det fria från frånluftsledningen ska skyddas mot väder och vind, t ex med hjälp av en ventilationshuv eller ett vinkelrör som är vinklat nedåt i 90. Frånluftsledningens tvärsnitt får inte förminskas resp. reduceras genom inbyggnadsdelar. Silar och jalusier får inte byggas in i frånluftsledningen. Om frånluften blockeras i ledningen kan detta leda till effektreducering eller säkerhetsavstängning av torktumlarna. Om den maxmalt tillåtna tryckförlusten i frånluftssystemet på uppställningsplatsen uppnås, kan torktumlarens felfria funktion inte längre garanteras. Vid anslutning av flera torktumlare till en samlingsledning måste tvärsnittet förstoras motsvarande. Dessutom kävs i detta fall en backflödessäkring (t ex backventil) för varje torktumlare. Detta för att förhindra att torktumlarna påverkar varandra via frånluftskanalen. För detta behövs ett extra tillbehör på uppställningsplatsen. Om frånluftsledningar för flera torktumlare är sammanförda i en samlingsledning måste det finnas en backflödessäkring installerad för varje enskild torktumlare. Vid komplexa ledningsföringar med många böjar, extra inbyggnadsdelar eller vid anslutning av flera olika torktumlare till en samlingsledning rekommenderas en detaljerad ledningsberäkning gjord av en installatör eller annan fackkunnig. Tilluft Tillförseln av luft till torktumlaren sker direkt från uppställningsrummet. Under drift ska tillräcklig ventilation av uppställningsplatsen garanteras. Beroende på produktutförande ska motsvarande mängd frånluft tillföras lokalen så att undertryck inte kan uppstå. Luftningsöppningarna får inte kunna stängas eller så måste det på annat sätt säkerställas att uppställningslokalen tillförs tillräcklig luftmängd under pågående drift. Det är även möjligt att ansluta torktumlaren till en tilluftskanal utifrån via ett rörsystem på uppställningsplatsen / 02 9

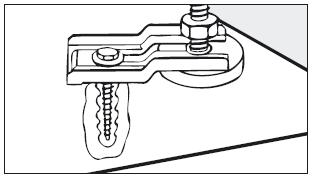

10 sv - SE PT 8333 / 8337/ 8403 / 8407 / 8503 / 8507 / 8803 / 8807 Tilluftskanalen är försedd med ett skyddslock vid leverans som måste tas bort vid direkt tilluftsanslutning. När skyddslocket avlägsnas blir spänningsförande komponenter fria. Av säkerhetsskäl ska ett rör installeras vid torktumlarens centrala friskluftsintag (via en minsta längd på 900 mm) och säkras med två skruvar. Potentialutjämning Beroende på de lokala och nationella installationsbestämmelserna ska i förekommande fall en potentialutjämning med god kontakt skapas. Anslutningsmaterialet för den nödvändiga potentialutjämningen ska tillhandahållas på uppställningsplatsen. Uppställning och fastsättning Torktumlaren ska placeras på en helt jämn, vågrätt och fast yta som håller för angiven belastning. Torktumlaren ska riktas i längd- och tvärriktningen med hjälp av de justerbara ställfötterna så att den hamnar exakt vågrätt. Se till att torktumlaren säkras ordentligt mot underlaget. Torktumlaren kan fästas i golvet via ställfötterna med hjälp av de medföljande spännlaskarna. Fästmaterialet är avsett för att fästas med pluggar i betonggolvet. Om andra golvkonstruktioner används ska fästmaterialet inskaffas på uppställningsplatsen. Uppställning sockel Torktumlaren kan ställas på en sockel (gäller endast PT 8337) som extra tillbehör eller på en betongsockel på uppställningsplatsen. Betongens kvalitet och stabilitet ska bedömas med hänsyn till torktumlarens tyngd. Se till att betongsockeln står stadigt på golvet. Vid uppställning på en befintlig sockel på uppställningsplatsen (betongsockel eller murad sockel) måste torktumlaren säkras med spännlaskar / 02
