Torktumlare PT 5135 C PT 7135 C. sv - SE. Installationsplan

Transkript

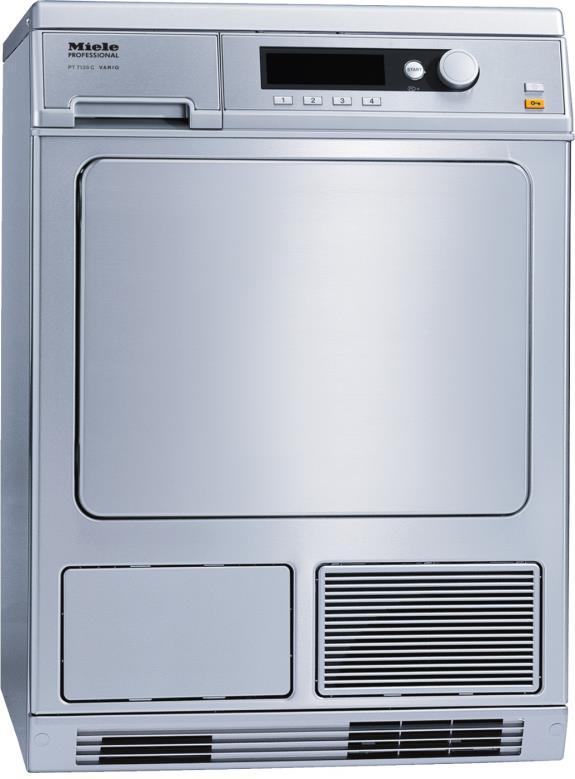

1 Installationsplan Torktumlare PT 5135 C PT 7135 C Läs ovillkorligen bruks- och installationsanvisningen före uppställning, installation och idrifttagande. Detta för att undvika personskador och skador på maskinen / 01

2 Förkortningar och tecken: Anslutning krävs AL Frånluft KLZ Kalluft tilluft Anslutning möjlig eller nödvändig, beroende på produktutförandet ASK Avloppsslang kondensat PA Potentialutjämning B Fästanordning torktumlare SLA Anslutning för effekttoppsbrytare EL Elanslutning UG Stängd sockel F Justerbara ställfötter UO Öppen sockel KG Betal-/bokningssystem WTV Tvätt- och torkpelare KGA Anslutning för betal-/bokningssystem XKM Kommunikationsmodul KLA Kalluft utsläpp ZL Tilluft Med förbehåll för tekniska ändringar. 11/14/ / 01

3 PT 5135/7135 Torktumlarens mått / 01 3

4 PT 5135/7135 Installation / 01

5 PT 5135/7135 Tvätt- och torkpelare / 01 5

6 PT 5135/7135 Uppställning / 01

7 PT 5135/7135 Uppställning / 01 7

8 PT 5135/7135 Tekniska data PT 5135 C PT 7135 C Torksystem Kondensering Kondensering Trumvolym l Kapacitet kg 6,5 6,5 Öppning för tvättgods, diameter mm Elanslutning (EL) Standardspänning 2N AC 400 V 2N AC 400 V Frekvens Hz Total anslutningseffekt kw 3,68 3,68 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 2 x 10 2 x 10 Anslutningskabel, minsta tvärsnitt mm² 4 x 1,5 4 x 1,5 Anslutningskabel (H05RN-F) utan kontakt för fast anslutning Anslutningskabel, längd mm Alternativ spänning (omkopplingsbar via Miele service) 1N AC 230 V 1N AC 230 V Frekvens Hz Total anslutningseffekt kw 2,17 2,17 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 1 x 10 1 x 10 Anslutningskabel, minsta tvärsnitt mm² 3 x 1,5 3 x 1,5 Specialspänning OS 230 (offshore) 2 AC 230 V 3 AC 230 V Frekvens Hz Total anslutningseffekt kw 3,68 3,68 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 2 x 16 3 x 16 Anslutningskabel, minsta tvärsnitt mm² 3 x 1,5 3 x 1,5 Anslutningskabel utan kontakt för fast anslutning Anslutningskabel, längd mm Avvikelser i följande länder Standardspänning 13 A (endast för GB) 1N AC V 1N AC V Frekvens Hz Total anslutningseffekt kw 2,76-2,99 2,76-2,99 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 1 x 13 1 x 13 Anslutningskabel, minsta tvärsnitt mm² 3 x 1,5 3 x 1,5 Anslutningskabel med kontakt Anslutningskabel, längd mm Standardspänning (endast för DK) 2N AC 400 V - Frekvens Hz 50 - Total anslutningseffekt kw 3,68 - Säkring (utlösningsegenskap B enligt SS-EN 60898) A 2 x 10 - Anslutningskabel, minsta tvärsnitt mm² 4 x 1,5 - Anslutningskabel utan kontakt för fast anslutning - Anslutningskabel, längd mm Standardspänning (endast för N) 1N AC 230 V 1N AC 230 V Frekvens Hz Total anslutningseffekt kw 3,68 3,68 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 1 x 16 1 x 16 Anslutningskabel, minsta tvärsnitt mm² 3 x 1,5 3 x 1,5 Anslutningskabel med kontakt Anslutningskabel, längd mm Alternativ spänning (omkopplingsbar) 3 AC 230 V 3 AC 230 V Frekvens Hz Total anslutningseffekt kw 3,68 3,68 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 3 x 16 3 x 16 Anslutningskabel, minsta tvärsnitt mm² 4 x 1,5 4 x 1,5 = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01

9 PT 5135/7135 Tekniska data PT 5135 C PT 7135 C Standardspänning (endast för FIN) - 2N AC 400 V Frekvens Hz - 50 Total anslutningseffekt kw - 3,68 Säkring (utlösningsegenskap B enligt SS-EN 60898) A - 2 x 10 Anslutningskabel, minsta tvärsnitt mm² - 4 x 1,5 Anslutningskabel utan kontakt för fast anslutning - Anslutningskabel, längd mm Alternativ spänning (omkopplingsbar) 1N AC 230 V Frekvens Hz - 50 Total anslutningseffekt kw - 3,68 Säkring (utlösningsegenskap B enligt SS-EN 60898) A - 1 x 16 Anslutningskabel, minsta tvärsnitt mm² - 3 x 1,5 Alternativ spänning (omkopplingsbar) 1N AC 230 V Frekvens Hz - 50 Total anslutningseffekt kw - 2,17 Säkring (utlösningsegenskap B enligt SS-EN 60898) A - 1 x 10 Anslutningskabel, minsta tvärsnitt mm² - 3 x 1,5 Standardspänning (endast för AUS) - 1N AC V Frekvens Hz - 50 Total anslutningseffekt kw - 2,17 2,34 Säkring A - 1 x 10 Anslutningskabel, minsta tvärsnitt mm² - 3 x 1,0 Anslutningskabel med kontakt - Anslutningskabel, längd mm Standardspänning (endast för J) - 1N AC 200 V Frekvens Hz Total anslutningseffekt kw - 3,7 Säkring A - 1 x 20 Anslutningskabel, minsta tvärsnitt mm² - 3 x 2,75 Anslutningskabel med kontakt - Anslutningskabel, längd mm Avloppsslang kondensat (ASK) Vattenavlopp, temperatur max. C Flöde under toppar, max. l/min 3,6 3,6 Anslutningsstuts på uppställningsplatsen för avloppsslangen mm 10 x x 30 Avloppsslang (innerdiameter) mm 10 (DN10) 10 (DN10) Längd avloppsslang mm Avloppspumpens matningshöjd från maskinens underkant, max. mm Kalluft tilluft (KLZ) Öppningarna måste hållas fria för kalluftsinsläpp. Kalluft frånluft (KLA) Öppningarna måste hållas fria för kalluftsutsläpp. Potentialutjämning (PA) Maskinanslutning (med särskild byggsats) Effekttoppsbrytare/energimanagement (SLA) Maskinanslutning (med särskild byggsats) Styrkontakternas anslutningsspänning 230 V 230 V Anslutning för betal -/bokningssystem (KGA) Anslutning för betal-/bokningssystem Kommunikationsmodul (XKM) Gränssnitt RS 232 (modul XKM, extrautrustning) = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01 9

10 PT 5135/7135 Tekniska data PT 5135 C PT 7135 C Uppställning ställfot (F) Ställfötter, antal Antal 4 4 Ställfot, reglerbar höjd, med gänga mm +14,5 / ,5 / -7 Ställfot, diameter mm Förankring (B) Golvförankring, standard Monteringssats (för förankring av 2 ställfötter) med fästbyglar Träskruv enligt DIN 571* mm 6 x 50 6 x 50 Plugg (diameter x längd)* mm 8 x 40 8 x 40 Golvförankring Miele sockel Uppställning på Miele-sockel (material för förankring ingår vid leverans) Nödvändiga fästpunkter Antal 4 4 Träskruv enligt DIN 571* mm 8 x 65 8 x 65 Plugg (diameter x längd)* mm 12 x x 60 Golvförankring befintlig sockel Uppställning av maskinen på befintlig sockel (betong eller mur) Sockelns yta, min. (bredd/djup) mm 600/ /650 Träskruv enligt DIN 571* mm 6 x 50 6 x 50 Plugg (diameter x längd)* mm 8 x 40 8 x 40 Produktinformation Fullständiga mått (höjd/bredd/djup) mm 850/600/ /600/709 Höljets mått (höjd/bredd/djup) mm 850/595/ /595/697 Nischmått (höjd/djup) Minsta nischmått (utan förpackning) mm 900/ /600 Uppställningsmått Avstånd i sidled, min. mm Avstånd i sidled för tvätt-/torkpelare, rekommenderat mm Avstånd från vägg till maskinens front, min. mm Avstånd från vägg till maskinens front, rekommenderat mm Vikt och golvbelastning Maskinens vikt (nettovikt) kg Maximal golvbelastning vid drift N Produktemissioner Ljudtrycksnivå på arbetsplatsen (enligt SS-EN ISO 11204/11203) db (A) < 70 < 70 Värmeavgivning i uppställningslokalen W * För Sverige: använd expanderbult (ingår vid leverans) = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01

11 PT 5135/7135 Alternativ/tillbehör Sluten sockel (UG) Sluten sockel, höjd 300 mm (UG 5005) Sluten sockel, höjd 470 mm (UG ) Sluten sockel, höjd 750 mm (UG ) Egenskaper Förzinkad sockel, sidoplåt av rostfritt stål Förzinkad sockel, sidoplåt med octoblått inbränt skikt Förzinkad sockel, sidoplåt med octoblått inbränt skikt Öppen sockel (UO) Öppen sockel, höjd 300 mm (UO 5005) Öppen sockel, höjd 470 mm (UO ) Förzinkad sockel, ovansida med octoblått inbränt skikt Förzinkad sockel, ovansida med octoblått inbränt skikt Tvätt-/torkpelare (WTV) Byggsats rostfritt stål (WTV 5062) Byggsats lotusvitt (WTV 5061) Byggsats för montering av tvätt-/torkpelare Byggsats för montering av tvätt-/torkpelare Betal-/bokningssystem (KG) System för enskild maskin (C 4060) System för enskild maskin (C 4065) System för enskild maskin (C 4070) System för enskild maskin (C 5200 BT) Betal- bokningssystem, endast för programdrift Betal-/bokningssystem, för tids- och programdrift Betal-/bokningssystem för poletter och euromynt, för tids- och programdrift Betal-/bokningssystem för kortbetalning Tillbehör Byggsats effekttoppsbrytare/energimanagementsystem (BSS) Monteringssats potentialutjämnare Kommunikationsmodul XKM (XKM RS ) Anslutning för effekttopps- och energimanagementfunktioner Monteringssats (materialnr ) kan beställas från Miele service Extrautrustning XKM-modul med RS 232 inkl. inbyggnadssats = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01 11

12 PT 5135/7135 Installations- och planeringstips Installationsförutsättningar Anslutning av produkten får ske endast till en elanläggning som har inrättats i enlighet med nationella lagar, förordningar och riktlinjer, liksom lokala bestämmelser och föreskrifter. Följ elbolagets föreskrifter och de regler som gäller för att förebygga olycksfall. Observera även försäkringsbolagets rekommendationer. Allmänna driftvillkor Uppställningslokalen bör hålla en temperatur på +2 C till +35 C. Maskinen får inte användas i en lokal där det finns tvättmaskiner som körs med lösningsmedel innehållande perkloretylen eller klorfluorkarboner. Ångor från dessa lösningsmedel kan, genom gnistbildning vid motorn, omvandlas till saltsyra. Det kan i sin tur leda till ytterligare skador. Elanslutning Maskinen kan ha en anslutningskabel med eller utan kontakt beroende på utförande. Anslutningen får bara ske enligt VDE 0100 eller motsvarande nationella och lokala föreskrifter gällande elsäkerhet. Anslutningen får endast utföras av en behörig fackman. Uppgifter om anslutningseffekt och säkring finns på typskylten. Jämför uppgifterna på typskylten med dem som gäller för elnätet. Maskinen kan anslutas antingen via fast anslutning eller via ett uttag enligt IEC Placera helst uttaget så att elektriska säkerhetskontroller enkelt kan genomföras, t ex i samband med reparationer eller underhållsarbeten. Vid fast anslutning måste strömmen kunna brytas allpoligt på uppställningsplatsen. Allpolig brytning kan ske via en strömbrytare med ett kontaktavstånd på minst 3 mm. Hit räknas t ex LS-brytare, säkringar och skydd (SS-EN 60947). Kontakten eller brytaren måste alltid vara tillgänglig. Om maskinen kopplas från elnätet, måste brytaren kunna spärras, alternativt måste kopplingspunkten övervakas konstant. Nyinstallation av anslutningen, ändring i anläggningen eller kontroll av skyddsjorden får endast utföras av behörig fackman. Om maskinen ska ställas om till en annan spänningstyp, måste omkopplingsanvisningen på kopplingsschemat beaktas. Omkopplingen får endast utföras av behörig elektriker eller Miele service. Även värmeeffekten ska regleras vid den här typen av ändringar. Anordningar som automatiskt stänger av maskinen (t ex kopplingsur) får inte installeras. Uppgifterna i den tekniska specifikationen gällande kabeltvärsnitt avser endast den nödvändiga anslutningskabeln. För beräkning av övriga kabeldimensioner hänvisar vi till tillämpliga nationella och lokala bestämmelser. Avloppsslang kondensat Vattnet pumpas ut genom en avloppspump med 1 meters pumphöjd. För att undvika hinder i vattenavloppet måste avloppsslangen läggas utan veck. Kröken vid slangens ände är vridbar och kan vid behov tas av. Möjligheter att placera vattenavloppet: 1. Direkt anslutning till avloppsrör i plast med gumminippel (vattenlås krävs inte). 2. Anslutning till handfat med gumminippel. 3. Avlopp i golvbrunn. Anslutning av avloppsslangen till vattenlås på ett handfat Avloppsslangen kan anslutas direkt till ett speciellt vattenlås. För detta behövs en adapter och en slangklämma. De sitter på undersidan av torktumlarens bakre vägg. Potentialutjämning Om det krävs enligt nationella bestämmelser, ska även en potentialutjämning med god kontakt skapas. Det finns en monteringssats för potentialutjämning som kan beställas från Miele service. Alternativt kan nödvändigt material införskaffas på annan väg. Effekttoppsbrytare/energimanagement Maskinen kan anslutas till en effekttoppsbrytare eller ett energimanagementsystem med hjälp av en extra byggsats (tillval). För detta ändamål finns det 3 signalkontakter på en kopplingsplint i maskinen. Kopplingsplinten har markeringarna a, b, c och d. a - Utgångssignal, maskinens driftläge b - Utgångssignal, signal för uppvärmning c - Ingångssignal effekttoppsbrytare, maskinen kopplar värmeelementen d - Neutralledare Om effekttoppsbrytaren aktiveras stängs uppvärmningen av och programmet stoppas. Ett meddelande om detta visas på displayen. Efter avslutad effektoppsbrytning fortsätter programmet automatiskt. Betal-/bokningssystem Maskinen kan utrustas med ett betal-/bokningssystem (extra tillbehör). Systemet måste programmeras, och detta får endast utföras av Miele service eller en auktoriserad fackman. Seriellt gränssnitt Det seriella gränssnittet är tillgängligt via en extra modul, XKM RS323. Det utgående gränssnittet från XKM RS232-modulen motsvarar SELV (säkerhetsklenspänning) enligt SS-EN Även andra anslutna externa maskiner måste följa SELV. Den inbyggnadsbara modulen levereras med en förbindelsekabel och en D-sub-kontakt för vidare anslutning. Uppställning och fastsättning Maskinen ska placeras på en helt jämn, vågrät och fast yta som tål angiven belastning. Golvbelastningen koncentreras punktvis på uppställningsytan i området kring respektive maskinfot. Det är absolut nödvändigt att säkra maskinen mot golvet. Maskinen ska riktas i längd- och tvärriktning med hjälp av de justerbara ställfötterna så att den hamnar exakt vågrätt / 01

13 PT 5135/7135 Vid uppställning på en befintlig sockel (betongsockel eller murad sockel) måste maskinen säkras med fästbygeln. I annat fall kan den falla ner vid drift. Tvätt-/torkpelare Maskinen kan monteras i en tvättpelare tillsammans med en tvättmaskin/torktumlare från Miele. Till detta krävs en monteringssats (WTV, extra tillbehör). Byggsatsen ska monteras av en auktoriserad firma eller av Miele service. Maskinens främre ställfötter fästs vid golvet med hjälp av den bifogade fästbygeln. Fästmaterialet är avsett för fastsättning i betonggolv medels pluggar. Om golvet är av en annan typ, måste annat fästmaterial införskaffas. Uppställning på sockel Maskinen kan placeras på en sockel, antingen en redan befintlig betongsockel eller en sockel som köps som tillbehör från Miele. Sockeln kan vara öppen eller stängd. Betongens kvalitet och stabilitet ska bedömas med hänsyn till maskinens tyngd. Se till att betongsockeln står stadigt på golvet! / 01 13
