1 Bruksanvisning Tvättmaskin TF 1482 E

2 Innehåll Säkerhetsinformation 2 Åtgärder vid frysrisk _ 4 Miljöskydd 4 Produktbeskrivning 5 Tekniska data 5 Installation 6 När maskinen används första gången 9 Egna inställningar 10 Daglig användning _ 10 Tvättprogram 18 Förbrukningsvärden 21 Underhåll och rengöring 21 Om maskinen inte fungerar _ 23 Med reservation för ändringar Säkerhetsinformation Viktigt Läs igenom noga och spara som referens. Säkerheten för din maskin överensstämmer med industristandard och med säkerhetsbestämmelser enligt lag för tvättmaskiner. Som tillverkare anser vi dock att det är vår plikt att ge följande säkerhetsanvisningar. Det är mycket viktigt att bruksanvisningen hålls tillgänglig tillsammans med produkten för framtida referens. Om produkten säljs eller överlåts till en annan ägare, eller om du flyttar och låter produkten vara kvar, se till att bruksanvisningen medföljer produkten så att den nya ägaren kan studera hur den fungerar och ta del av säkerhetsföreskrifterna. Du MÅSTE läsa dem noggrant innan du installerar eller använder produkten. Kontrollera före start av produkten att den inte har några transportskador. Anslut aldrig en skadad produkt. Kontakta din återförsäljare om någon del är skadad. Om produkten levereras på vintern när det är minusgrader, förvara den i rumstemperatur i 24 timmar innan den används första gången. Denna produkt är tillverkad för att användas i en vanlig hushållsmiljö. Tillverkaren ansvarar inte för frostskador. Läs "Åtgärder vid frysrisk". Allmän säkerhet Det är farligt att ändra specifikationerna och att försöka modifiera denna produkt på något sätt. Under tvättprogram med hög temperatur kan glaset i luckan bli hett. Ta inte i det. Se till att inte småbarn och husdjur kryper in i trumman. Titta efter inne i trumman innan du använder maskinen. Föremål som mynt, säkerhetsnålar, nålar, skruvar, stenar eller andra hårda, vassa föremål kan orsaka allvarliga skador och får inte läggas i produkten. Använd endast rekommenderade mängder av sköljmedel och tvättmedel. Tvätten kan skadas om du fyller på för mycket. Följ rekommendationerna från produktens tillverkare avseende mängderna som ska användas. Tvätta små föremål som strumpor, spetsar, tvättbara bälten och liknande i en tvättpåse eller ett örngott för att förhindra att de fastnar mellan trumman och tvättbaljan. Använd inte produkten för att tvätta artiklar med plast- eller metallinlägg, material utan fåll eller fransiga material. Koppla bort strömmen och stäng vattenkranen efter användning och före rengöring och underhåll. Du får inte under några omständigheter försöka reparera torktumlaren själv. Reparationer som utförs av oerfarna personer kan orsaka personskador eller allvarliga felfunktioner. Kontakta vår lokala serviceavdelning. Begär alltid att originalreservdelar används vid reparationer. Installation Denna produkt är tung. Var försiktig när du flyttar den. Allt förpackningsmaterial och alla transportbultar skall avlägsnas före användning. Annars kan både torktumlaren och annan egendom skadas allvarligt. Se relevant avsnitt i bruksanvisningen. Denna produkt är endast avsedd för att stå fritt. BYGG EJ in den under en bänk och AVLÄGSNA EJ topplocket i något syfte. 2

3 Kontrollera efter installation av produkten att inget står på inlopps-och tömningsslangen och att topplocket inte klämmer elkabeln mot väggen. Installera produkten på ett plant och hårt golv. Försök aldrig korrigera ojämnheter i golvet med träbitar, papp eller liknande material under produkten. Om tvättmaskinen placeras på ett mattbelagt golv, justera fötterna så att luft kan cirkulera fritt under maskinen. Kontrollera att produkten inte vidrör någon vägg eller köksenhet. Den här produkten måste anslutas till en kallvattenledning. Använd inte slangen till din gamla produkt för att ansluta till vattenledningen. Använd endast den slang som medföljer produkten. Tilloppsslangen får inte förlängas. Om slangen är för kort och du inte vill flytta kranen måste du köpa en längre slang som är avsedd för denna typ av användning. Kontrollera efter installationen att det inte läcker vatten från slangarna eller slangkopplingarna. Om produkten ska installeras i ett utrymme som kan utsättas för frost, läs avsnittet "Åtgärder vid frysrisk". Tillverkaren avsäger sig allt ansvar för frostskador. Allt rörarbete som krävs för att installera den här produkten ska utföras av en behörig rörmontör eller annan kompetent person. Allt arbete avseende elektricitet som krävs för att installera denna produkt skall utföras av en behörig elektriker. Användning Denna produkt är konstruerad för användning i hemmet. Den får inte användas för andra ändamål än de för vilka den är konstruerad. Tvätta endast material som är avsedda för maskintvätt. Följ anvisningarna på varje klädvårdsetikett. Fyll inte produkten med för mycket tvätt. Se tabellen "Programöversikt". Kontrollera före tvätt att alla fickor är tomma och att alla knappar och dragkedjor är knäppta och stängda. Undvik att tvätta fransiga eller trasiga artiklar och förbehandla fläckar efter färg, bläck, rost och gräs innan du tvättar. Bysthållare med metallbygel får INTE maskintvättas. Tvättmedelsfacket är utrustat med ett doseringsfack för flytande tvättmedel. Använd inte detta doseringsfack med tvättmedel som innehåller gelatin, med program som inbegriper förtvätt eller med tillvalet fördröjd start. I alla dessa fall kan du istället använda doseringskulor eller doseringspåsar som medföljer tvättmedlet. Ta ut doseringshjälpmedlet vid tvättprogrammets slut. Plagg som har varit i kontakt med flyktiga petroleumprodukter bör inte maskintvättas. Om en flyktig rengöringsvätska har använts, se till att vätskan avlägsnas innan plagget läggs in i produkten. Dra aldrig i nätkabeln för att ta ur stickkontakten ur vägguttaget; ta alltid tag i själva kontakten. Använd inte produkten om nätkabeln, kontrollpanelen, topplocket eller botten är skadad så att maskinens insida är åtkomlig. Barnlås Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn skall övervakas för att säkerställa att de inte leker med produkten. Förpackningsmaterialet (t.ex. plastfolie och polystyren) kan vara farligt för barn kvävningsrisk föreligger! Förvara dessa material utom räckhåll för barn. Förvara alla tvättmedel på en säker plats utom räckhåll för barn. Kontrollera att barn eller husdjur inte kryper in i trumman. För att förhindra att barn eller husdjur låses in i trumman har denna tvättmaskin en speciell funktion. 3

4 För att aktivera denna funktion, vrid på knappen innanför luckan (utan att trycka in den) tills skåran står horisontellt. Använd ett mynt vid behov. Vrid knappen moturs tills spåret är vertikalt när du vill koppla bort funktionen. Då går det att stänga luckan igen. Åtgärder vid frysrisk Om produkten installeras på en plats där temperaturen kan sjunka till under 0 C, följ dessa anvisningarna för att avlägsna allt vatten som blir kvar inuti produkten: 1. dra ur kontakten från eluttaget; 2. stäng vattenkranen; 3. skruva loss tilloppsslangen från kranen; 4. skruva loss tömningsslangen från det bakre stödet och lossa den från diskhon eller avloppsmuffen; 6. låt tömningsslangen löpa längs golvet, lägg de yttre delarna av tömnings- och tilloppsslangen i skålen på golvet och låt vattnet tömmas ut helt och hållet; 7. skruva tillbaka tilloppsslangen på kranen och tömningsslangen på produktens baksida; Innan du slår på produkten igen kontrollerar du att rumstemperaturen är över 0 C. 5. ställ en skål på golvet; Miljöskydd Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Förpackningsmaterial Material som är märkta med symbolen är återanvändbara. >PE<=polyeten >PS<=polystyren >PP<=polypropylen 4

5 Detta betyder att dessa material kan återvinnas om de läggs i rätt avfallsbehållare. Ekologiska tips För att spara vatten och energi och skydda miljön rekommenderar vi att du följer dessa tips: Normalt smutsad tvätt kan tvättas utan förtvätt för att spara tvättmedel, vatten och tid. (Du skyddar då även miljön!). Produktbeskrivning Maskinen arbetar mer ekonomiskt om trumman är helt fylld. Med en bra förbehandling kan fläckar och begränsad smuts tas bort; Tvätten kan då tvättas vid en lägre temperatur. Mät upp tvättmedel med hänsyn till vattnets hårdhet, tvättens smutsgrad och tvättmängden Tvättmedelsfack 2 Topplock 3 Kontrollpanel 4 Luckhandtag 5 Typskylt (på innerkanten) 6 Främre justerbara fötter 7 Tömningsslang 8 Tömningsslangens stöd 9 Slanghållare 10 Tilloppsslang 11 Nätkabel 12 Bakre fötter Tekniska data Mått Elektrisk anslutning Nätspänning - Total effekt - Säkring Bredd Höjd Djup 60 cm 85 cm 54 cm Information om den elektriska anslutningen finns på typskylten som sitter på luckans innerkant. 5

6 Vattentryck Minimum Maximum 0,05 MPa 0,8 MPa Max. tvättmängd Bomull 7 kg Centrifugeringshastighet Max Varv per minut Installation Uppackning Varning Läs noggrant kapitlet "Säkerhetsinformation" innan produkten installeras. A C x 3 B x 2 x 3 x 1 Varning Avlägsna och spara alla transportanordningar så att de kan återmonteras om produkten behöver transporteras igen. Nödvändiga verktyg 10 mm Avlägsna kartonglocket. Avlägsna frigolitemballaget. 1 2 Sprid ut framstycket på golvet bakom produkten och lägg sedan försiktigt produkten på det med den bakre sidan nedåt. Kontrollera att inga slangar kläms. Ta bort frigolitfundamentet från botten. Ställ tillbaka tvättmaskinen i upprätt position. 30 mm Avlägsna den utvändiga filmen. Använd en kniv om nödvändigt. Öppna luckan och avlägsna plastböjen, påsen som innehåller bruksanvisningen och plastpluggarna från trumman. 6

7 Lossa nätkabeln, tilloppsslangen och tömningsslangen från hållarna (C) på produktens baksida. Skruva loss de tre bultarna (A) och ta bort slanghållarna (C). Dra ut de relevanta distanserna av plast (B). Varning Ta inte loss tömningsslangen från det bakre stödet. Bara bara loss slangen om det behövs för att tömma ut vatten. Se "Försikthetsåtgärd vid frost" och "Om maskinen inte fungerar". Sätt igen det mindre övre hålet och de två stora hålen med de motsvarande plastpluggarna. Placering och avvägning x 4 7

8 Ställ in tvättmaskinen i våg genom att justera fötterna uppåt eller nedåt. Produkten MÅSTE stå stadigt och i våg på ett plant och hårt golv. Kontrollera vid behov inställningen med ett vattenpass. Erforderliga justeringar kan göras med en skruvnyckel. Avlopp En noggrann avvägning förebygger vibrationer och buller samt hindrar produkten från att flytta sig under drift. Upprepa avvägningen om tvättmaskinen inte står stadigt och i våg. Bilda först en ögla i änden av tömningsslangen med hjälp av plastböjen som medföljer produkten. Änden på tömningsslangen kan placeras på fyra sätt: Krökt över kanten på en diskho med hjälp av plastböjen. Vatteninlopp Anslut slangen till en vattenkran med 3/4-tums rörgänga. Knyt fast plastböjen i kranen med ett snöre för att förhindra att tömningsslangen lossnar när produkten töms. Till en diskhos avloppsmuff Lossa ringmuttern för att vinkla slangen åt vänster eller höger beroende på var vattenkranen sitter. Rikta inte tilloppsslangen nedåt. Var noga med att dra åt ringmuttern efteråt för att undvika läckage. Tryck in tömningsslangen i muffen och säkra med en klämma. Se till att tömningsslangen bildar en böj uppåt för att förhindra att avloppsvatten från diskhon rinner in i tvättmaskinen. Om avloppsmuffen inte har använts förut, avlägsna då alla eventuella tätningspluggar. Direkt i ett avloppsrör på en höjd som inte är mindre än 60 cm och inte större än 100 cm. 8

9 MAX 100cm Avloppsslangens ände måste alltid vara ventilerad, dvs. avloppsrörets innerdiameter måste vara större än tömningsslangens ytterdiameter. Tömningsslangen får inte klämmas eller vikas. Direkt till ett inbyggt avloppsrör i rummets vägg. Översikt av anslutningar Tömningsslangen kan förlängas till högst fyra meter. En extra tömningsslang med kopplingsstycke kan köpas hos ditt lokala servicecenter. 115 cm 140 cm 115 cm 9 0 cm max 100 cm min. 60 cm 100 cm 150 cm min. 60 cm max 100 cm Elektrisk anslutning Produkten måste jordas. Kontrollera att produktens märkdata överensstämmer med din strömkälla. Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag. Använd inte grenuttag, adaptrar eller förlängningskablar. Risk för brand. Byt inte ut eller modifiera elkabeln själv. Kontakta vår serviceavdelning. När maskinen används första gången Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna. Se till att stickkontakten och kabeln inte kläms eller skadas av produktens baksida. Se till att stickkontakten är åtkomlig efter installationen. Dra inte i nätkabeln för att koppla loss produkten från uttaget. Dra alltid i stickkontakten. Denna produkt uppfyller kraven enligt EEC-direktiven. Kontrollera att trumman är tom. 9

10 Innan du tvättar första gången, kör ett bomullsprogram vid den högsta temperaturen med tom maskin för att ta bort eventuella rester från Egna inställningar Signal Produkten är utrustad med en ljudenhet som avger en ljudsignal i följande fall: när ett program är klart, om ett fel uppstår. Sköljstopp Snabb Genom att hålla knapparna 4 och 5 intryckta samtidigt i cirka 6 sekunder inaktiveras ljudsignalen (utom vid funktionsfel). Om du trycker på de två knapparna en gång till aktiveras ljudsignalen på nytt. tillverkningen som kan finnas i trumman och maskinen. Häll ett halvt mått tvättmedel i huvudtvättfacket och starta maskinen. Barnlås Barnlåset gör att du kan lämna produkten utan tillsyn så att du inte behöver vara orolig för att barn kanske skadas eller orsakar skador på tvättmaskinen. Funktionen förblir aktiv även när produkten inte är igång. Du kan ställa in funktionen på två sätt: 1. Innan du trycker på knappen 9: kan inte produkten startas. 2. Efter att du tryckt på knappen 9: kan inte program och tillvalsfunktioner ändras. Temperatur Centrif. För att aktivera/inaktivera denna funktion, håll knapparna 2 och 3 intryckta samtidigt i cirka 6 sekunder tills symbolen tänds eller släcks på displayen. Daglig användning Sortering av tvätten Följ tvättsymbolerna på varje klädvårdsetikett och tillverkarens tvättanvisningar. Sortera tvätten enligt följande: vittvätt, kulörtvätt, syntetmaterial, ömtåliga material, ylle. Innan du fyller på tvätt Viktigt Kontrollera att det inte finns några metallföremål bland tvätten (t.ex. hårklämmor, säkerhetsnålar, knappnålar). Stäng örngott, blixtlås, hakar och tryckknappar. Bind ihop bälten och långa band. Ta bort alla krokar (t.ex. i gardiner). Tvätta aldrig vittvätt och kulörtvätt tillsammans. Vittvätten kan förlora sin "vithet". Nya, färgade plagg kan färga av sig vid första tvätten; de bör därför tvättas separat första gången. Skrubba särskilt smutsiga områden med ett specialmedel eller rengöringspasta. Behandla gardiner extra försiktigt. Tvätta strumpor och handskar inuti en påse eller ett nät. Ta bort svåra fläckar före tvätten: Blod: Behandla färska fläckar med kallt vatten. Intorkade fläckar, blötlägg i specialmedel över natten och skrubba sedan med såpa och vatten. Oljebaserad färg: Fukta med tvättbensin, lägg plagget på en mjuk duk och badda fläcken. Upprepa flera gånger. 10

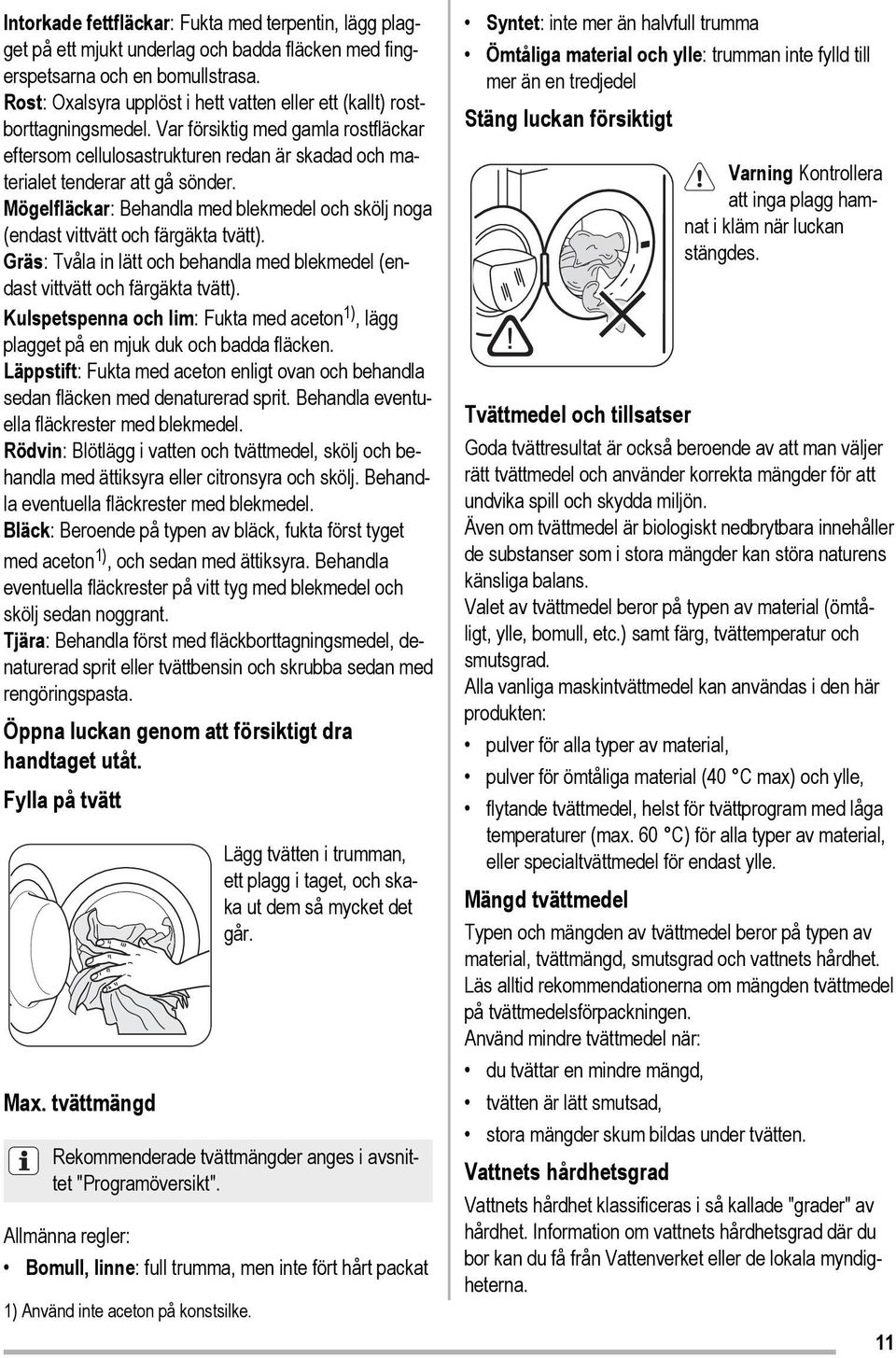

11 Intorkade fettfläckar: Fukta med terpentin, lägg plagget på ett mjukt underlag och badda fläcken med fingerspetsarna och en bomullstrasa. Rost: Oxalsyra upplöst i hett vatten eller ett (kallt) rostborttagningsmedel. Var försiktig med gamla rostfläckar eftersom cellulosastrukturen redan är skadad och materialet tenderar att gå sönder. Mögelfläckar: Behandla med blekmedel och skölj noga (endast vittvätt och färgäkta tvätt). Gräs: Tvåla in lätt och behandla med blekmedel (endast vittvätt och färgäkta tvätt). Kulspetspenna och lim: Fukta med aceton 1), lägg plagget på en mjuk duk och badda fläcken. Läppstift: Fukta med aceton enligt ovan och behandla sedan fläcken med denaturerad sprit. Behandla eventuella fläckrester med blekmedel. Rödvin: Blötlägg i vatten och tvättmedel, skölj och behandla med ättiksyra eller citronsyra och skölj. Behandla eventuella fläckrester med blekmedel. Bläck: Beroende på typen av bläck, fukta först tyget med aceton 1), och sedan med ättiksyra. Behandla eventuella fläckrester på vitt tyg med blekmedel och skölj sedan noggrant. Tjära: Behandla först med fläckborttagningsmedel, denaturerad sprit eller tvättbensin och skrubba sedan med rengöringspasta. Öppna luckan genom att försiktigt dra handtaget utåt. Fylla på tvätt Max. tvättmängd Lägg tvätten i trumman, ett plagg i taget, och skaka ut dem så mycket det går. Rekommenderade tvättmängder anges i avsnittet "Programöversikt". Allmänna regler: Bomull, linne: full trumma, men inte fört hårt packat 1) Använd inte aceton på konstsilke. Syntet: inte mer än halvfull trumma Ömtåliga material och ylle: trumman inte fylld till mer än en tredjedel Stäng luckan försiktigt Varning Kontrollera att inga plagg hamnat i kläm när luckan stängdes. Tvättmedel och tillsatser Goda tvättresultat är också beroende av att man väljer rätt tvättmedel och använder korrekta mängder för att undvika spill och skydda miljön. Även om tvättmedel är biologiskt nedbrytbara innehåller de substanser som i stora mängder kan störa naturens känsliga balans. Valet av tvättmedel beror på typen av material (ömtåligt, ylle, bomull, etc.) samt färg, tvättemperatur och smutsgrad. Alla vanliga maskintvättmedel kan användas i den här produkten: pulver för alla typer av material, pulver för ömtåliga material (40 C max) och ylle, flytande tvättmedel, helst för tvättprogram med låga temperaturer (max. 60 C) för alla typer av material, eller specialtvättmedel för endast ylle. Mängd tvättmedel Typen och mängden av tvättmedel beror på typen av material, tvättmängd, smutsgrad och vattnets hårdhet. Läs alltid rekommendationerna om mängden tvättmedel på tvättmedelsförpackningen. Använd mindre tvättmedel när: du tvättar en mindre mängd, tvätten är lätt smutsad, stora mängder skum bildas under tvätten. Vattnets hårdhetsgrad Vattnets hårdhet klassificeras i så kallade "grader" av hårdhet. Information om vattnets hårdhetsgrad där du bor kan du få från Vattenverket eller de lokala myndigheterna. 11

12 Om vattnet är medelhårt eller hårt rekommenderar vi att du tillsätter en vattenavhärdare enligt tillverkarens instruktioner. Anpassa mängden tvättmedel om vattnet är mjukt till medelhårt. Öppna tvättmedelsfacket Fack för pulvertvättmedel eller flytande tvättmedel för huvudtvätten. Fack för flytande tillsatser (sköljmedel, stärkningsmedel). Varning Om du vill utföra förtvätt, häll tvättmedlet bland plaggen i trumman. Varning Beroende på vilken typ av tvättmedel du använder (pulver eller flytande), kontrollera att fliken i facket för huvudtvätt sitter i rätt position. Flik för pulvertvättmedel eller flytande tvättmedel UPP - Flikens position om du använder PUL- VER-tvättmedel NED - Flikens position om du använder FLY- TANDE tvättmedel under huvudtvätt Ta ut facket. Skjut fackets kanter utåt där det anges med pilen (PUSH) för att underlätta uttag av facket. Fliken är nedåt och du vill använda pulvertvättmedel: Rotera fliken uppåt. Kontrollera att fliken sitter i helt och hållet. Sätt försiktigt tillbaka facket. Måtta upp tvättmedel. Häll pulvertvättmedlet i facket för huvudtvätt. Fliken är uppåt och du vill använda flytande tvättmedel: Rotera fliken nedåt. Sätt försiktigt tillbaka facket. REMOVE TO CLEAN PUSH REMOVE TO CLEAN PUSH Om fliken inte är i rätt position: Mät upp tvättmedel. För rätt mängd tvättmedel, läs alltid vad som står på produktens förpackning och säkerställ att tvättmedlet kan hällas i facket. Häll det flytande tvättmedlet i facket utan att överskrida gränsen som anges på fliken. Tvättmedlet måste hällas i rätt utrymme i tvättmedelsfacket innan programmet startas. 12

13 Varning Använd inte fliken i "NED"-läget med: Tvättmedel som innehåller gelatin eller tjockt tvättmedel. Pulvertvättmedel. Program med förtvätt. Använd inte flytande tvättmedel om tvättprogrammet inte skall starta omedelbart. I alla de ovan nämnda fallen, använd fliken i läget "UPP". Mät upp sköljmedel Häll sköljmedel och eventuella tillsatser i utrymmet märkt (överskrid inte «MAX»-markeringen i facket). Eventuella tillsatser måste hällas i rätt utrymme i tvättmedelsfacket direkt innan programmet startas. Ställ in ett tvättprogram Stäng tvättmedelsfacket Kontrollpanelen låter dig välja ett tvättprogram med olika tillvalsfunktioner. När knappen för en tillvalsfunktion väljs, tänds den motsvarande kontrollampan. I annat fall är kontrollampan släckt. Se avsnittet "Programöversikt" för information om hur tvättprogrammen och tillvalsfunktionerna kan kombineras. Om en ogiltig tillvalsfunktion väljs blinkar knappens integrerade röda kontrollampa 9 3 gånger och displayen visar meddelandet Err

14 1 Programväljare Special Mini 30 Filt Lättstruket Centrifugering Tömning Jeans Sköljning Normal Fintvätt Ylle/ Handtvätt Normal +Förtvätt Ekonomi Syntet Mix Bomull Vrid programväljaren till önskat program. Programväljaren kan vridas både medurs och moturs. Knappens gröna kontrollampa 9 börjar att blinka: produkten är nu påslagen. Om du vrider programväljaren till ett annat program medan produkten är igång kommer den röda kontrollampan för knapp 9 att blinka 3 gånger och meddelandet Err visas på displayen för att meddela det felaktiga valet. Produkten kommer inte att köra det nya programmet. För att stänga av produkten, vrid programväljaren till läget. För att avbryta eller ändra ett program som körs, stäng av produkten genom att vrida programväljaren till läget. Välj det nya programmet genom att vrida programväljaren till det önskade programmet. Starta det nya programmet genom att trycka på knappen 9 en gång till. Tvättvattnet i maskinen töms inte ut. 2 Temperaturknapp Tryck på temperaturknappen för att välja den mest lämpliga temperaturen för att tvätta dina plagg. Temperatur 3 Centrifugering När du har valt önskat program föreslår produkten automatiskt den högsta centrifugeringshastigheten som är tillåten för programmet. Tryck flera gånger på denna knapp för att ändra centrifugeringshastigheten om du vill centrifugera med en annan hastighet. Motsvarande kontrollampa tänds. 4 Sköljstopp När denna knapp trycks in tänds den motsvarande kontrollampan. Med detta val töms inte vattnet efter sista sköljningen för att motverka att plaggen ligger och blir skrynkliga. Innan luckan öppnas måste vattnet tömmas ut. Töm vattnet genom att följa anvisningarna i avsnittet "När programmet är klart". 14

15 5 Snabb Snabb När denna knapp trycks in tänds den motsvarande kontrollampan. Kort program för lätt smutsad tvätt eller tvätt som behöver fräschas upp. Med denna tillvalsfunktion rekommenderas en minskad tvättmängd: Bomull 3,5 kg Syntet och fintvätt 2 kg 6 Extra sköljning Denna produkt är konstruerad för att spara på vatten. För personer med mycket känslig hud (allergi mot tvättmedel) kan det dock vara nödvändigt att skölja tvätten med en extra omgång vatten. Tryck på denna knapp för att utföra ytterligare en sköljning. Motsvarande kontrollampa tänds. 7 Display Displayen visar följande information: 7.1 Symbolen Fördröjd start 7.2 Barnlås Barnlåset gör att du kan lämna maskinen utan tillsyn när den arbetar 7.3 Programmets längd När du har valt ett program visas dess varaktighet i timmar och minuter på displayen (till exempel ). Varaktigheten beräknas automatiskt baserat på max. rekommenderad vikt för varje typ av material. När programmet har startat uppdateras den återstående tiden varje minut. Fördröjd start Den valda startfördröjningen, inställd med motsvarande knapp, visas på displayen i några sekunder. Därefter visas varaktigheten hos det valda programmet igen. Visningen av fördröjningen minskar med en timme i taget tills en timme återstår, därefter minskar tiden med en minut i taget. 15

16 Larmkoder Vid ett eventuellt funktionsproblem kan vissa larmkoder visas i displayen, till exempel (se avsnittet "Om maskinen inte fungerar"). Val av otillåten funktion Om du väljer en funktion som inte kan kombineras med det inställda tvättprogrammet visas meddelandet Err några sekunder i den nedre delen av displayen och den röda kontrollampan för knapp 9 börjar att blinka. När programmet är klart När programmet är klart visas en nolla ( ), luckans kontrollampa 10 och kontrollampan för knappen 9 släcks, och luckan kan öppnas. 8 Fördröjd start Med denna knapp kan tvättprogrammet fördröjas från 30 minuter - 60 minuter - 90 minuter, 2 timmar och sedan timme för timme upp till max. 20 timmar. Innan du startar programmet och om du vill senarelägga starten, tryck på denna knapp för att välja önskad startfördröjning. Den valda fördröjningstiden visas på displayen under några sekunder, sedan visas programmets varaktighet igen. Du måste välja denna tillvalsfunktion efter att du har valt program, men innan du startar programmet. Du kan när som helst avbryta eller ändra fördröjningstiden innan du trycker på knapp 9. Val av startfördröjning: Välj program och önskade tillvalsfunktioner. Välj fördröjd start genom att trycka på knappen 8. Tryck på knappen 9: produkten startar nedräkning i steg om en timme. programmet startar när den inställda tidsfördröjningen löper ut. Avbryta fördröjd start när du har startat programmet: Försätt produkten i PAUS-läge genom att trycka på 9. Tryck på knappen 8 en gång. På displayen visas '. Tryck på knappen 9 en gång till för att starta programmet. Den inställda fördröjningen kan inte ändras förrän du har valt tvättprogrammet på nytt. Luckan kommer att förbli låst under hela fördröjningstiden. Om du behöver öppna luckan måste du först ställa produkten i PAUS-läge genom att trycka på knappen 9 och sedan vänta några minuter innan du öppnar luckan. Tryck sedan på samma knapp igen när du har stängt luckan. Fördröjd start kan inte användas tillsammans med tömningsprogrammet. 16

17 9 Start/Paus Start/Paus Starta programmet genom att trycka på knappen 9 För att starta det valda programmet, tryck på knappen 9. Motsvarande gröna kontrollampa slutar att blinka. Kontrollampan 10 tänds för att indikera att tvättmaskinen startar programmet och att luckan är låst. Om du har valt startfördröjning påbörjar produkten nedräkningen. Om du vill göra paus i ett pågående program trycker du på knappen 9: motsvarande gröna kontrollampa börjar blinka. Du kan ändra vissa tillvalsfunktioner innan programmet utför dem. Du kan starta det avbrutna programmet från den punkt där det avbröts genom att trycka på knappen 9. När programmet har startat är luckan låst. Om du av någon anledning behöver öppna luckan, försätt först produkten i PAUS-läge genom att trycka på knappen 9. Efter några minuter kan luckan öppnas. Om luckan förblir låst innebär detta att vattnet redan håller på att värmas upp eller att vattennivån är för hög. Försök inte att öppna luckan med våld! Om det inte går att öppna luckan, men du behöver öppna den, måste du stänga av produkten genom att vrida programväljaren till. Efter några minuter kan luckan öppnas (var uppmärksam på vattnets nivå och temperatur!). När du har stängt luckan måste du välja program och tillvalsfunktioner på nytt och trycka på knappen Luge Kontrollampan 10 tänds när programmet startar och indikerar om luckan kan öppnas: lampan är tänd: luckan kan inte öppnas. Produkten arbetar eller har stannat med vatten kvar i maskinen. lampan är släckt: luckan kan öppnas. Programmet är klart eller vattnet har tömts ut. lampan blinkar: luckan öppnas om några minuter. När programmet är klart Produkten stannar automatiskt. Kontrollampan för knappen 9 och kontrollampan 10 slocknar. Displayen visar. Om du har valt ett program eller en tillvalsfunktion som slutar med att vattnet är kvar i maskinen förblir kontrollampan 10 tänd och luckan förblir låst för att markera att vattnet måste tömmas ut innan luckan öppnas. Följ nedanstående instruktioner för att tömma ut vattnet: Vrid programväljaren till. Välj tömnings- eller centrifugeringsprogrammet. Sänk vid behov centrifugeringshastigheten med relevant knapp. Tryck på 9-knappen. När programmet är klart kan luckan öppnas. Vrid programväljaren till för att stänga av produkten. Ta ut tvätten ur trumman och kontrollera noga att trumman är tom. Stäng vattenkranen om du inte tänker fortsätta tvätta. Låt luckan stå på glänt för att undvika mögelbildning och obehaglig lukt inuti tvättmaskinen. Varning Om det finns barn eller husdjur i huset, aktivera barnlåset på insidan av luckans ram (för mer information, läs avsnittet "Barnlås" i kapitlet "Säkerhetsinformation"). Standby : Under inställning av program och när programmet är slut aktiveras energisparsystemet efter några minuter om inte programväljaren eller någon knapp 17

18 används. Kontrollamporna och displayen släcks. Den gröna kontrollampan för knappen 9 blinkar med låg frekvens. Energisparsystemet inaktiveras när du trycker på valfri knapp. Lucktätning Kontrollera luckans tätning vid slutet av varje program, och avlägsna föremål som kan ha fastnat i vecket. Tvättprogram Program - Max. och Min. temperatur - Programbeskrivning - Max. centrifugeringshastighet - Max. tvättmängd - Typ av tvätt BOMULL Normal 95 - (Kall) Huvudtvätt - Sköljningar - Max. centrifugeringshastighet: 1400 varv/minut Max. vikt 7 kg Reducerad vikt 3,5 kg Vit, färgad bomull och linne. Normalt smutsad tvätt. BOMULL + FÖRTVÄTT 95 - (Kall) Förtvätt - Huvudtvätt - Sköljningar - Max. centrifugeringshastighet: 1400 varv/minut Max. vikt 7 kg Reducerad vikt 3,5 kg Vit, färgad bomull och linne. Hårt smutsad tvätt. BOMULL EKONOMI Huvudtvätt - Sköljningar - Max. centrifugeringshastighet: 1400 varv/minut Max. vikt 7 kg Vit och färgad bomull. Detta program kan väljas för lätt och normalt smutsade bomullsplagg. Tvättemperaturen reduceras och tvättiden förlängs. Detta ger en bra tvätteffekt och sparar energi. SYNTET 60 - (Kall) Huvudtvätt - Sköljningar - Max. centrifugeringshastighet: 900 varv/minut Max. vikt 3,5 kg Reducerad vikt 2 kg Syntet eller blandade material: underkläder, färgade plagg, krympfria skjortor, blusar. Normalt smutsad tvätt. Opciones CENTRIFUGERING SKÖLJSTOPP SNABB 1) EXTRA SKÖLJNING FÖRDRÖJD START CENTRIFUGERING SKÖLJSTOPP SNABB 1) EXTRA SKÖLJNING FÖRDRÖJD START CENTRIFUGERING SKÖLJSTOPP EXTRA SKÖLJNING FÖRDRÖJD START CENTRIFUGERING SKÖLJSTOPP SNABB 1) EXTRA SKÖLJNING FÖRDRÖJD START Tvättmedelsfack 18

19 Program - Max. och Min. temperatur - Programbeskrivning - Max. centrifugeringshastighet - Max. tvättmängd - Typ av tvätt MIX (Kall) Huvudtvätt - Sköljningar - Max. centrifugeringshastighet: 900 varv/minut Max. vikt 3,5 kg Ett mycket energisnålt kallvattenprogram för lätt smutsad tvätt. Detta program kräver ett tvättmedel som fungerar i kallt vatten. FINTVÄTT 40 - (Kall) Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 700 v/min Max. vikt kg 3,5 - Reducerad vikt 2 kg Ömtåliga material: akryl, viskos, polyester. Normalt smutsad tvätt. YLLE / HANDTVÄTT 40 - (Kall) Huvudtvätt - Sköljningar - Max. centrifugeringshastighet: 900 varv/minut Max. vikt 2 kg Maskintvättbar ylle, handtvättbar ylle och ömtåliga material märkta med symbolen "handtvätt". Obs! Ett enstaka eller skrymmande plagg kan orsaka obalans. Om produkten inte utför den sista centrifugeringsfasen, lägg i fler plagg, omfördela tvätten för hand och välj sedan centrifugeringsprogrammet. SKÖLJNING Sköljning - Kort centrifugering vid 700 varv/minut. Om en hastighet högre än 700 varv/min väljs, utför produkten lång centrifugering genom att motsvarande knapp trycks in. (Max. centrifugeringshastighet1400 varv/minut) Max. vikt 7 kg För att skölja och centrifugera plagg som har tvättats för hand. Välj tillvalsfunktionen EXTRA SKÖLJNING för att intensifiera sköljningen. Produkten lägger till ytterligare sköljningar. TÖMNING Tömning av vatten För att tömma ut vatten som ligger kvar i trumman. Opciones CENTRIFUGERING SKÖLJSTOPP EXTRA SKÖLJNING FÖRDRÖJD START SKÖLJSTOPP SNABB 1) EXTRA SKÖLJNING FÖRDRÖJD START CENTRIFUGERING SKÖLJSTOPP FÖRDRÖJD START CENTRIFUGERING SKÖLJSTOPP EXTRA SKÖLJNING FÖRDRÖJD START Tvättmedelsfack 19

20 Program - Max. och Min. temperatur - Programbeskrivning - Max. centrifugeringshastighet - Max. tvättmängd - Typ av tvätt CENTRIFUGERING Tömning och lång centrifugering vid max. varvtal: 1400 varv/minut Max. vikt 7 kg Separat centrifugering för handtvättade plagg och efter program med sköljstopp. Du kan välja och anpassa centrifugeringshastigheten efter typen av material som tvättas genom att trycka på relevant knapp. Om en hastighet på 700 varv/min eller lägre väljs, utför produkten lång centrifugering genom att motsvarande knapp trycks in. LÄTTSTRUKET 60 - (Kall) Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 900 v/min För att erhålla bästa möjliga skrynkelskyddsresultat, minska mängden syntetplagg. (Rekommenderad vikt 1,5 kg) Syntet eller blandade material. Skonsam tvätt och centrifugering för att undvika att plaggen skrynklas. Produkten utför ytterligare sköljningar. FILT 30 Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 700 v/min Specialprogram för en sovsäck, ett duntäcke eller två örngott eller tvättbara jackor med syntetisk fyllning eller dun. Funktionen Extra sköljning aktiveras automatiskt. MINI Huvudtvätt - Sköljningar - Max. centrifugeringshastighet vid 700 v/min Max. vikt 3 kg Syntet och ömtåliga material. Lätt smutsade plagg, eller plagg som bara behöver fräschas upp. JEANS 60 - (Kall) Huvudtvätt - Sköljningar - Max. centrifugeringshastighet: 900 varv/minut Max. vikt 3 kg Byxor, skjortor eller jackor i jeanstyg samt jerseyplagg tillverkade av "hi-tech"-material. Funktionen Extra sköljning aktiveras automatiskt. Opciones CENTRIFUGERING FÖRDRÖJD START CENTRIFUGERING SKÖLJSTOPP EXTRA SKÖLJNING FÖRDRÖJD START FÖRDRÖJD START FÖRDRÖJD START CENTRIFUGERING SKÖLJSTOPP FÖRDRÖJD START Tvättmedelsfack 1) Om du väljer funktionen SNABB genom att trycka på knappen 5 rekommenderar vi att du reducerar den maximala tvättvikten enligt rekommendation. Full tvättmängd är möjlig, men då med något sämre tvättresultat. 20

21 Förbrukningsvärden Program 1) Energiförbrukning (kwh) 2) Vattenförbrukning (liter) Vit bomull 95 C Bomull 60 C Bomull 40 C Syntet 40 C Fintvätt 40 C Ylle / Handtvätt 30 C ) Se displayen för programtiden. 2) Förbrukningsinformationen som visas i den här tabellen är indikativ. Den kan variera beroende på mängden och typen av tvätt, på vattentemperaturen för vattentillförseln och den omgivande temperaturen. Standardprogram för energimärkningens förbrukningsvärden Bomull 60 C ekonomi och bomull 40 C ekonomi är standardbomullsprogram för normalt smutsad bomullstvätt. De är lämpliga för att tvätta normalt smutsad bomullstvätt och de är de effektivaste programmen vad Underhåll och rengöring gäller kombinationen energi- och vattenförbrukning för att tvätta den typen av bomullstvätt. De uppfyller EN Den verkliga vattentemperaturen kan skilja sig från den angivna programtemperaturen. Varning Stäng av produkten och ta ur nätsladden ur kontakten innan du utför någon rengöring. Underhållstvätt När man använder tvättprogram med låga temperaturer kan det bli restbeläggningar av olika ämnen inuti trumman. Vi rekommenderar därför att en underhållstvätt körs med jämna mellanrum. Köra en underhållstvätt: Kontrollera att trumman är tom. Välj det varmaste bomullsprogrammet. Använd en normal mängd tvättmedel, det måste vara ett pulvertvättmedel med biologiska egenskaper. Rengöring av tvättmedelsfacket Tvättmedelsfacket och tillsatsfacket ska rengöras med jämna mellanrum. Ta ut facket. För att underlätta rengöringen, ta bort överdelen på tillsatsfacket. 21

22 öppna filterlocket genom att trycka på den särskilda kroken och rotera locket uppåt; Varning Håll filterlocket öppet tills du har tagit bort filtret. Använd en hård borste för att rengöra facket och avlägsna alla rester av tvättmedelspulver. Rengör alla borttagbara delar av tvättmedelsfacket under en kran för att ta bort alla pulverrester. innan du tar bort filtret, tag bort eventuellt ludd eller små föremål som satt sig runtomkring filtret; Använd borsten för att rengöra öppningen och se till att rengöra den övre och undre delen ordentligt. När du har rengjort tvättmedelsfacket och dess öppning sätter du tillbaka det. Rengöring av tömningsfiltret Filtret samlar upp ludd och främmande föremål som råkat lämnas bland tvätten. Pumpen måste rengöras regelbundet. Gör följande för att rengöra filtren: vrid programväljaren till läget ; dra ur kontakten från eluttaget; öppna luckan; avlägsna filtret och rengör det under vattenkranen; sätt om nödvändigt tillbaka filterlocket i sin rätta position; öppna filterlocket och sätt tillbaka filtret; vrid trumman och rikta in filterlocket ( FILT- ER) med pilen på luckans tätning; 22

23 den tar lång tid att fylla, om Start-knappen blinkar med rött sken eller om displayen (i förekommande fall) visar motsvarande larmmeddelande. Se avsnittet "Vad gör jag om..." för mer information. För att rengöra filtren i tilloppsslangen: Stäng av vattenkranen. Skruva loss slangen från kranen. Rengör filtret i slangen med en hård borste. Filtret sätts i korrekt när indikeringen på dess ovansida är synlig och blockerad. stäng filterlocket; anslut nätkabeln igen. Rengöring av filtren i tilloppsslangen Viktigt Kontrollera om filtren i tilloppsslangen är igentäppta om produkten inte fylls med vatten eller om Om maskinen inte fungerar Skruva tillbaka slangen på kranen. Kontrollera att anslutningen är åtdragen. Skruva loss slangen från produkten. Ha en handduk till hands eftersom det kan rinna ut lite vatten. Rengör filtret i ventilen med en hård borste eller en trasa. Skruva tillbaka slangen på produkten och kontrollera att anslutningen är tät. Öppna vattenkranen. Produkten startar inte och stannar inte under användning. Vissa problem beror på bristande underhåll eller förbiseenden och kan lösas med hjälp av anvisningarna i tabellerna nedan, utan att en servicetekniker tillkallas. När produkten används kan det hända att den röda kontrollampan för knappen 9, att displayen visar en felkod och att summern ljuder för att visa att produkten inte fungerar. Kontrollera nedanstående punkter innan du kontaktar Electrolux Service. 23

24 Felkod och problem Problem med vattenförsörjningen Problem med tömning av vatten Möjlig orsak / Åtgärd Vattenkranen är stängd. Öppna vattenkranen. Tilloppsslangen är klämd eller vikt. Kontrollera tilloppsslangens anslutning. Filtret i tilloppsslangen eller filtret i tilloppsventilen är igentäppt. Rengör tilloppsfiltren (se "Rengöra tilloppsfiltren" om du vill ha mer information). Tömningsslangen är klämd eller vikt. Kontrollera tömningsslangens anslutning. Tömningsfiltret är igentäppt. Om produkten slutar att fungera utan att tömma ut något vatten, utför först en nödtömning: vrid programväljaren till ; dra ur kontakten från eluttaget; stäng vattenkranen; vänta vid behov tills vattnet har svalnat; skruva loss tömningsslangen från det bakre stödet (se "Åtgärder vid frysrisk") och lossa den från diskhon eller avloppsmuffen; låt den ligga längs golvet; ställ en skål på golvet och placera änden av tömningsslangen i skålen. Vattnet bör tömmas ut i skålen genom självfall. Töm skålen när den blir full. Upprepa proceduren tills inget mer vatten rinner ut; skruva loss tömningsslangen från det bakre stöden och sätt tillbaka den; öppna luckan och ta ut tvätten; rengör tömningsfiltret enligt beskrivningen i avsnittet "Rengöring av tömningsfiltret"; när rengöringen är klar, stäng luckan och sätt i nätsladden igen; kör ett tömningsprogram för att kontrollera att produkten fungerar igen. Luckan har inte stängts eller är inte ordentligt stängd. Stäng luckan ordentligt. Luckan öppen Produkten startar inte eller stannar under användning utan något synligt larm. Kontrollera nedanstående punkter innan du kontaktar Electrolux Service. 24

25 Problem Produkten startar inte: Tvättmaskinen fylls med vatten, men tömmer sedan omedelbart: Produkten töms inte och/ eller centrifugerar inte: Det är vatten på golvet: Luckan går inte att öppna: Möjlig orsak / Åtgärd Stickkontakten sitter inte ordentligt i eluttaget. Sätt i stickkontakten i eluttaget. Eluttaget är strömlöst. Kontrollera den elektriska installationen i ditt hem. Huvudsäkringen har gått. Byt ut säkringen. Programväljaren är inte i rätt läge och knappen 9 har inte tryckts in. Vrid programväljaren och tryck på 9-knappen en gång till. Fördröjd start har valts. Avbryt startfördröjningen om tvätten ska tvättas omedelbart. Barnlåset är aktiverat. Stäng av barnlåset. Tömningsslangens ände sitter för lågt. Se avsnittet i "Avlopp" i kapitlet "Installation". En funktion eller ett program som slutar utan centrifugering eller utan att vattnet pumpas ut har valts. Välj tömnings- eller centrifugeringsprogrammet. Tvätten är inte jämnt fördelad i trumman. Omfördela tvätten i trumman. För mycket tvättmedel eller fel typ av tvättmedel har använts (det bildas för mycket skum). Minska mängden tvättmedel eller använd ett annat tvättmedel. Kontrollera om någon av tilloppsslangens kopplingar läcker. Det är inte alltid så enkelt att se detta eftersom vattnet rinner ned längs slangen. Kontrollera och se om fukt förekommer. Kontrollera tilloppsslangens anslutning. Tömnings- eller tilloppsslangen är skadad. Byt ut slangen mot en ny. Programmet pågår fortfarande. Vänta tills tvättprogrammet är klart. Lucklåset har inte öppnats ännu. Vänta tills lucklåset släpper. Öppna luckan när kontrollampan 10 har slocknat. Det finns vatten i trumman. Välj ett program för tömning eller centrifugering för att tömma ut vattnet. 25

26 Problem Produkten vibrerar eller bullrar: Centrifugeringen börjar sent eller tvättmaskinen centrifugerar inte alls: Inget vatten syns i trumman: Otillfredsställande tvättresultat: Produkten avger ett konstigt ljud: Möjlig orsak / Åtgärd Transportbultarna och förpackningsmaterialet har inte tagits bort. Kontrollera att produkten har installerats korrekt. Produkten står inte i våg. Justera fötterna. Tvätten är inte jämnt fördelad i trumman. Omfördela tvätten i trumman. Det är kanske väldigt lite tvätt i trumman. Lägg i mer tvätt i trumman. Elektroniken har känt av obalans i trumman eftersom tvätten är ojämnt fördelad. Tvätten omfördelas genom att trumman roteras åt andra hållet. Detta kan ske flera gånger innan obalansen försvinner och normal centrifugering kan återupptas. Om tvätten efter 10 minuter fortfarande är ojämnt fördelad i trumman kommer produkten inte att centrifugera. Omfördela i så fall tvätten för hand och välj centrifugeringsprogrammet. Lägg i mer tvätt i trumman. För liten tvättmängd. Lägg i fler plagg, omfördela tvätten för hand och välj sedan centrifugeringsprogrammet. Produkter baserade på modern teknologi arbetar på ett mycket ekonomiskt sätt med mycket lite vatten utan att tvättresultatet försämras. För lite tvättmedel eller ett olämpligt tvättmedel har använts. Öka mängden tvättmedel eller använd ett annat tvättmedel. Envisa fläckar har inte behandlats före tvätten. Använd produkter som finns i handeln för behandling av svåra fläckar. Fel temperatur har valts. Kontrollera att du har ställt in rätt temperatur. För stor tvättmängd. Minska tvättmängden. Produkten är utrustad med en ny typ av motor som låter annorlunda än traditionella motorer. Denna motor säkerställer en mjukare start och en jämnare fördelning av tvätten i trumman samt förbättrar även tvättmaskinens stabilitet. Efter kontrollen slår du på produkten och trycker på knappen 9 för att starta om programmet. Kontakta kundtjänst om felet förekommer igen. 26

27 Information som kundtjänst behöver finns på typskylten. Vi rekommenderar att du antecknar den här: Mod Prod. No Ser. No Mod Prod. No Ser. No Modellbeskrivning... (MOD) PNC (produktnr)... Serienummer (S.N.)... 27
