Bruksanvisning ND 710 ND 750. Lägesindikator för fräsmaskiner
|
|
- Per-Olof Jansson
- för 7 år sedan
- Visningar:
Transkript

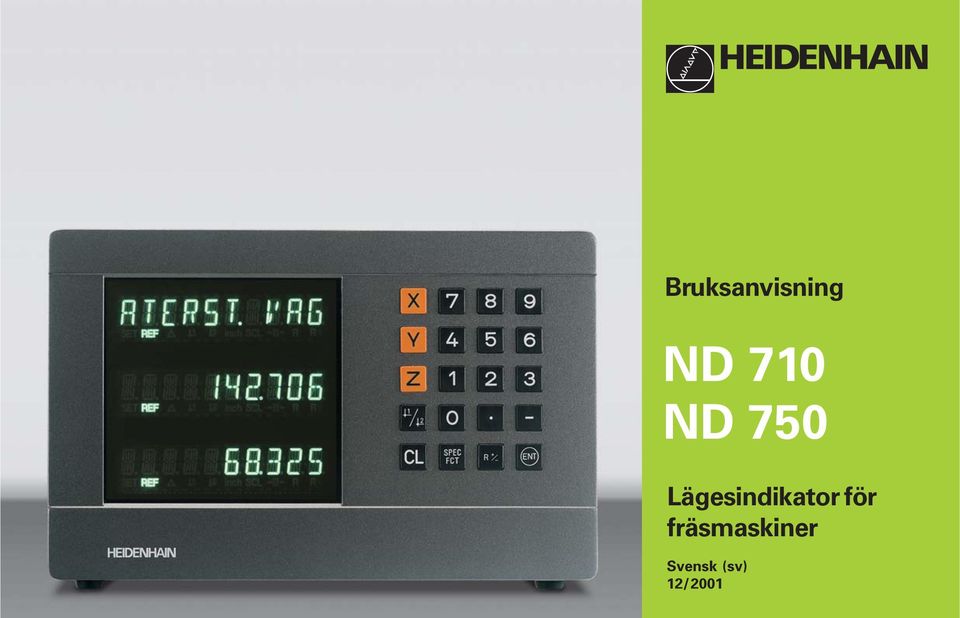

1 Bruksanvisning ND 710 ND 750 Lägesindikator för fräsmaskiner Svensk (sv) 12/2001

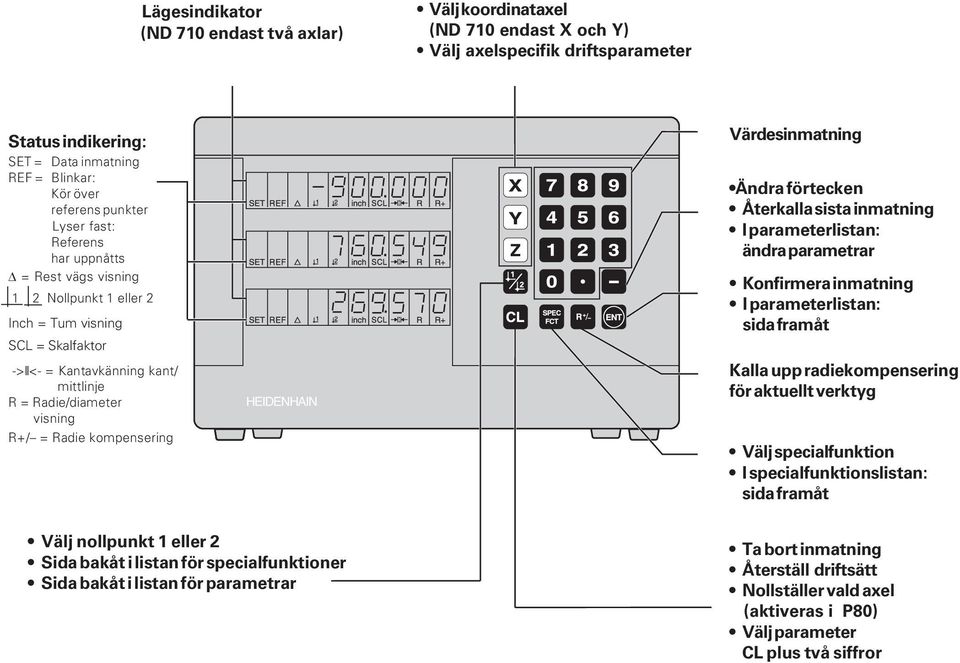

2 Lägesindikator (ND 710 endast två axlar) Välj koordinataxel (ND 710 endast X och Y) Välj axelspecifik driftsparameter Status indikering: SET = Data inmatning REF = Blinkar: Kör över referens punkter Lyser fast: Referens har uppnåtts D = Rest vägs visning 1 2 Nollpunkt 1 eller 2 Inch = Tum visning SCL = Skalfaktor -> <- = Kantavkänning kant/ mittlinje R = Radie/diameter visning R+/ = Radie kompensering HEIDENHAIN Värdesinmatning Ändra förtecken Återkalla sista inmatning I parameterlistan: ändra parametrar Konfirmera inmatning I parameterlistan: sida framåt Kalla upp radiekompensering för aktuellt verktyg Välj specialfunktion I specialfunktionslistan: sida framåt Välj nollpunkt 1 eller 2 Sida bakåt i listan för specialfunktioner Sida bakåt i listan för parametrar Ta bort inmatning Återställ driftsätt Nollställer vald axel (aktiveras i P80) Välj parameter CL plus två siffror

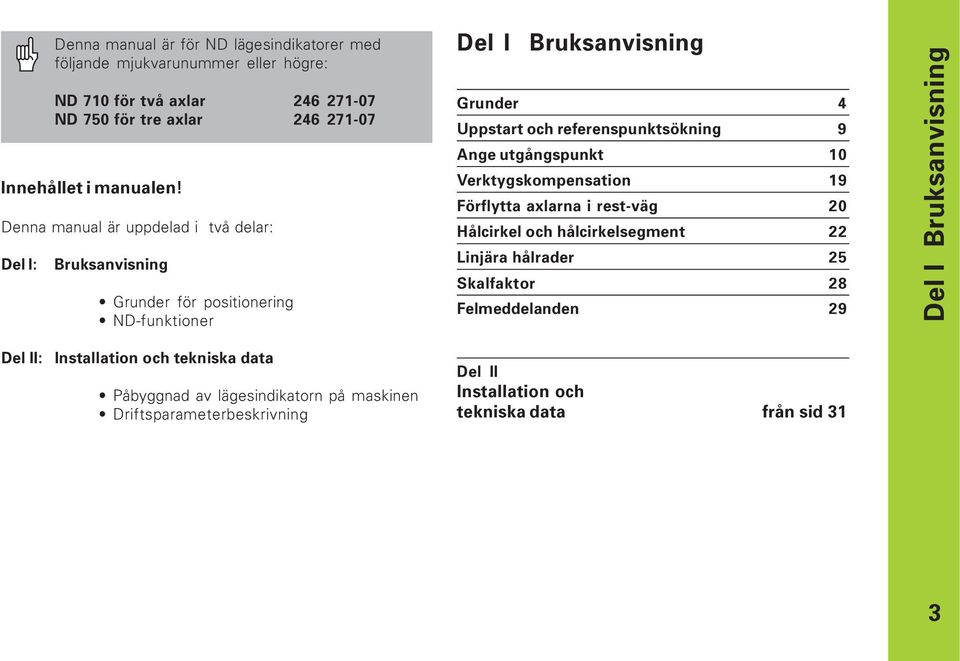

3 Denna manual är för ND lägesindikatorer med följande mjukvarunummer eller högre: ND 710 för två axlar ND 750 för tre axlar Innehållet i manualen! Denna manual är uppdelad i två delar: Del I: Bruksanvisning Grunder för positionering ND-funktioner Del I Bruksanvisning Grunder 4 Uppstart och referenspunktsökning 9 Ange utgångspunkt 10 Verktygskompensation 19 Förflytta axlarna i rest-väg 20 Hålcirkel och hålcirkelsegment 22 Linjära hålrader 25 Skalfaktor 28 Felmeddelanden 29 Del I Bruksanvisning Del II: Installation och tekniska data Påbyggnad av lägesindikatorn på maskinen Driftsparameterbeskrivning Del II Installation och tekniska data från sid 31 3

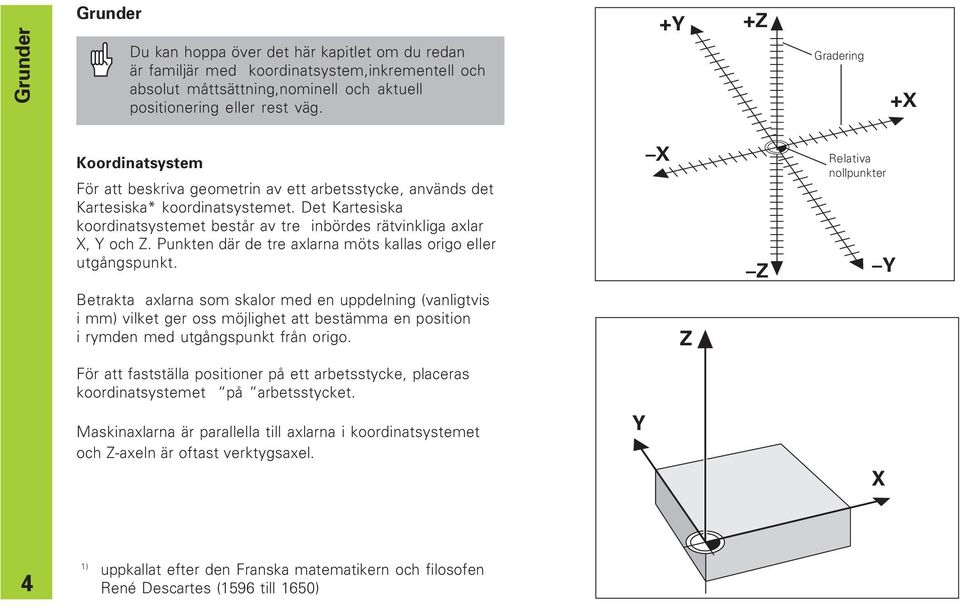

4 Grunder Grunder Du kan hoppa över det här kapitlet om du redan är familjär med koordinatsystem,inkrementell och absolut måttsättning,nominell och aktuell positionering eller rest väg. +Y +Z Gradering +X Koordinatsystem För att beskriva geometrin av ett arbetsstycke, används det Kartesiska* koordinatsystemet. Det Kartesiska koordinatsystemet består av tre inbördes rätvinkliga axlar X, Y och Z. Punkten där de tre axlarna möts kallas origo eller utgångspunkt. Betrakta axlarna som skalor med en uppdelning (vanligtvis i mm) vilket ger oss möjlighet att bestämma en position i rymden med utgångspunkt från origo. X Relativa nollpunkter Z Z Y För att fastställa positioner på ett arbetsstycke, placeras koordinatsystemet på arbetsstycket. Maskinaxlarna är parallella till axlarna i koordinatsystemet och Z-axeln är oftast verktygsaxel. Y X 4 1) uppkallat efter den Franska matematikern och filosofen René Descartes (1596 till 1650)

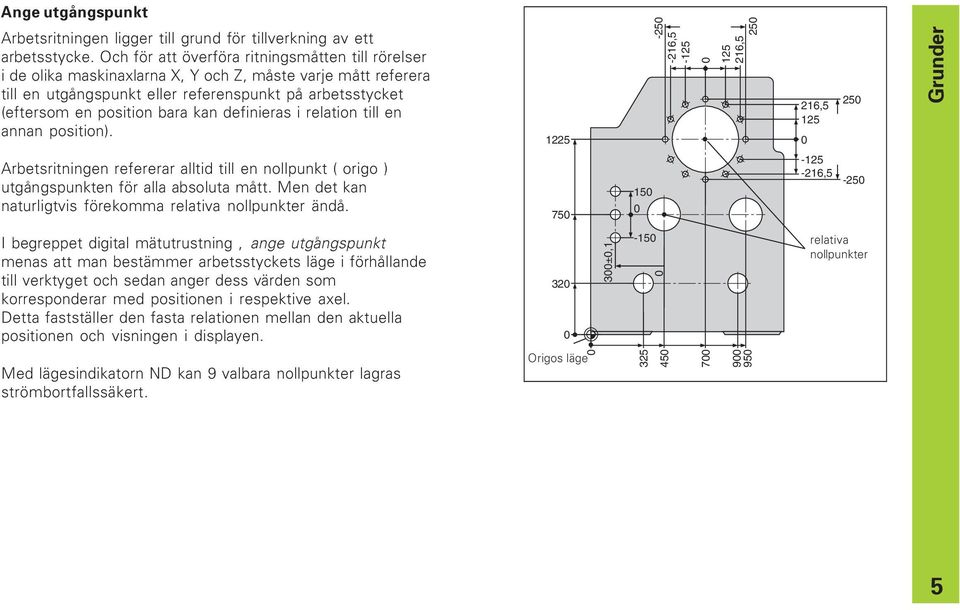

5 Ange utgångspunkt Arbetsritningen ligger till grund för tillverkning av ett arbetsstycke. Och för att överföra ritningsmåtten till rörelser i de olika maskinaxlarna X, Y och Z, måste varje mått referera till en utgångspunkt eller referenspunkt på arbetsstycket (eftersom en position bara kan definieras i relation till en annan position) , , , Grunder Arbetsritningen refererar alltid till en nollpunkt ( origo ) utgångspunkten för alla absoluta mått. Men det kan naturligtvis förekomma relativa nollpunkter ändå ,5-250 I begreppet digital mätutrustning, ange utgångspunkt menas att man bestämmer arbetsstyckets läge i förhållande till verktyget och sedan anger dess värden som korresponderar med positionen i respektive axel. Detta fastställer den fasta relationen mellan den aktuella positionen och visningen i displayen ±0, relativa nollpunkter Med lägesindikatorn ND kan 9 valbara nollpunkter lagras strömbortfallssäkert. Origos läge

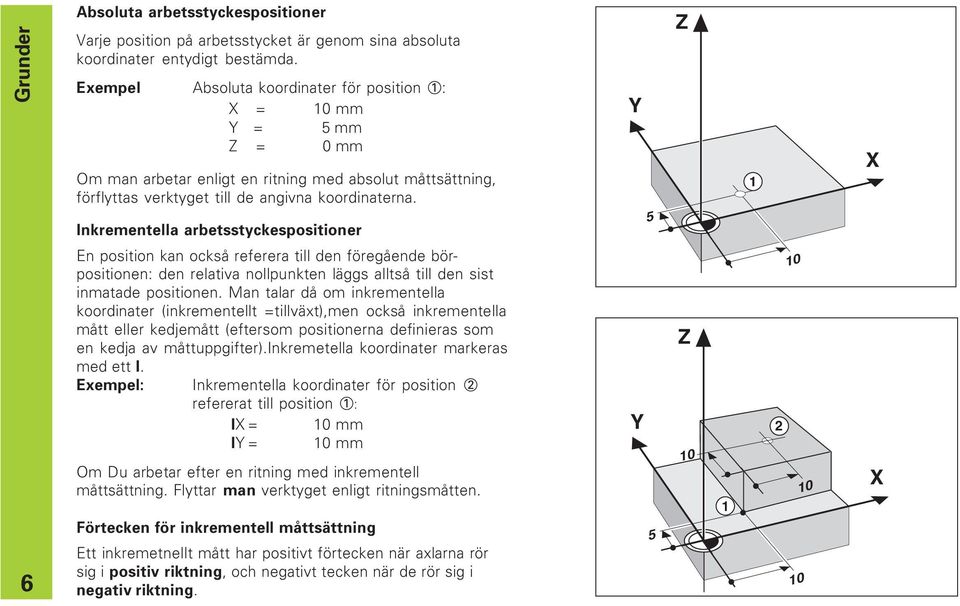

6 Grunder Absoluta arbetsstyckespositioner Varje position på arbetsstycket är genom sina absoluta koordinater entydigt bestämda. Exempel Absoluta koordinater för position 1: X = 10 mm Y = 5 mm Z = 0 mm Om man arbetar enligt en ritning med absolut måttsättning, förflyttas verktyget till de angivna koordinaterna. Inkrementella arbetsstyckespositioner Y 5 Z 1 X 6 En position kan också referera till den föregående börpositionen: den relativa nollpunkten läggs alltså till den sist inmatade positionen. Man talar då om inkrementella koordinater (inkrementellt =tillväxt),men också inkrementella mått eller kedjemått (eftersom positionerna definieras som en kedja av måttuppgifter).inkremetella koordinater markeras med ett I. Exempel: Inkrementella koordinater för position 2 refererat till position 1: IX = 10 mm IY = 10 mm Om Du arbetar efter en ritning med inkrementell måttsättning. Flyttar man verktyget enligt ritningsmåtten. Förtecken för inkrementell måttsättning Ett inkremetnellt mått har positivt förtecken när axlarna rör sig i positiv riktning, och negativt tecken när de rör sig i negativ riktning. Y 5 Z X

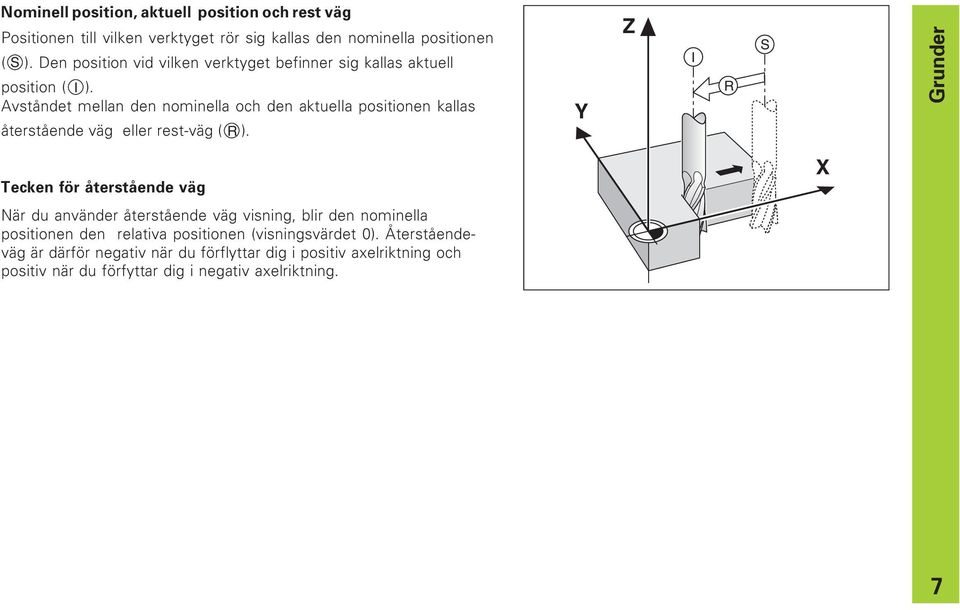

7 Nominell position, aktuell position och rest väg Positionen till vilken verktyget rör sig kallas den nominella positionen ( S ). Den position vid vilken verktyget befinner sig kallas aktuell position ( I ). Avståndet mellan den nominella och den aktuella positionen kallas återstående väg eller rest-väg ( R ). Y Z I R S Grunder Tecken för återstående väg När du använder återstående väg visning, blir den nominella positionen den relativa positionen (visningsvärdet 0). Återståendeväg är därför negativ när du förflyttar dig i positiv axelriktning och positiv när du förfyttar dig i negativ axelriktning. X 7

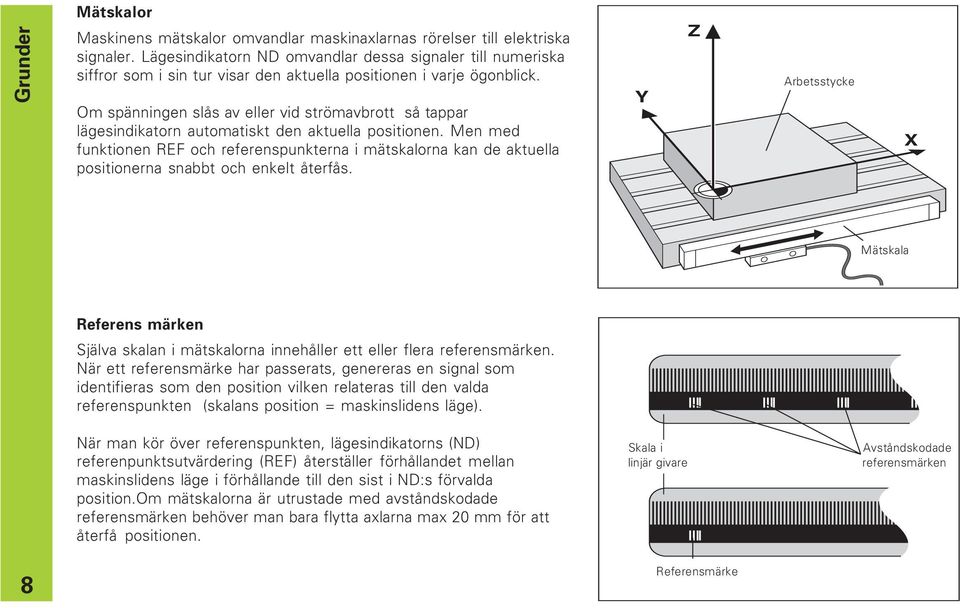

8 Grunder Mätskalor Maskinens mätskalor omvandlar maskinaxlarnas rörelser till elektriska signaler. Lägesindikatorn ND omvandlar dessa signaler till numeriska siffror som i sin tur visar den aktuella positionen i varje ögonblick. Om spänningen slås av eller vid strömavbrott så tappar lägesindikatorn automatiskt den aktuella positionen. Men med funktionen REF och referenspunkterna i mätskalorna kan de aktuella positionerna snabbt och enkelt återfås. Y Z Arbetsstycke X Mätskala Referens märken Själva skalan i mätskalorna innehåller ett eller flera referensmärken. När ett referensmärke har passerats, genereras en signal som identifieras som den position vilken relateras till den valda referenspunkten (skalans position = maskinslidens läge). När man kör över referenspunkten, lägesindikatorns (ND) referenpunktsutvärdering (REF) återställer förhållandet mellan maskinslidens läge i förhållande till den sist i ND:s förvalda position.om mätskalorna är utrustade med avståndskodade referensmärken behöver man bara flytta axlarna max 20 mm för att återfå positionen. Skala i linjär givare Avståndskodade referensmärken 8 Referensmärke

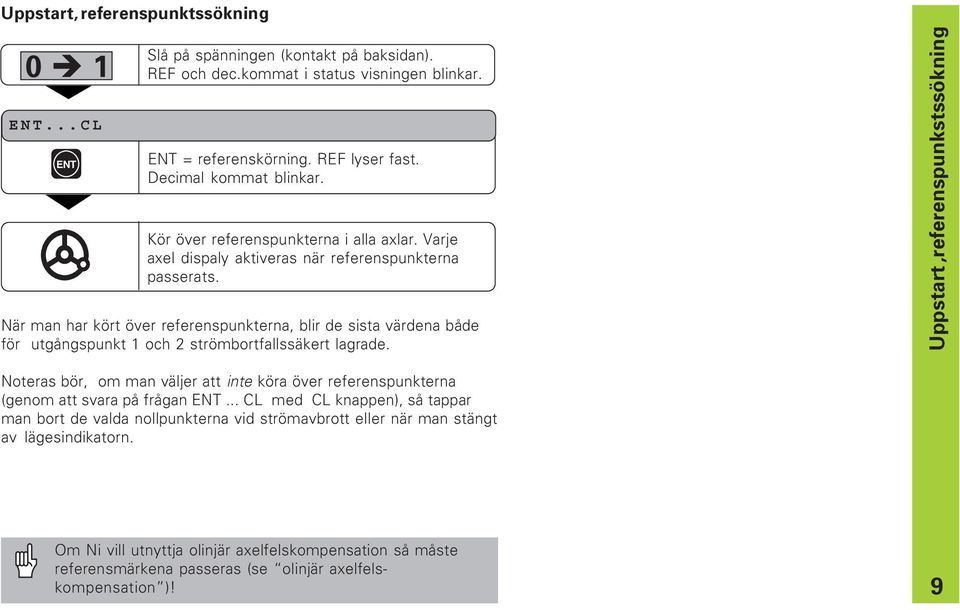

9 Uppstart, referenspunktssökning 0 è 1...CL Slå på spänningen (kontakt på baksidan). REF och dec.kommat i status visningen blinkar. = referenskörning. REF lyser fast. Decimal kommat blinkar. Kör över referenspunkterna i alla axlar. Varje axel dispaly aktiveras när referenspunkterna passerats. När man har kört över referenspunkterna, blir de sista värdena både för utgångspunkt 1 och 2 strömbortfallssäkert lagrade. Uppstart,referenspunkstssökning Noteras bör, om man väljer att inte köra över referenspunkterna (genom att svara på frågan... CL med CL knappen), så tappar man bort de valda nollpunkterna vid strömavbrott eller när man stängt av lägesindikatorn. Om Ni vill utnyttja olinjär axelfelskompensation så måste referensmärkena passeras (se olinjär axelfelskompensation )! 9

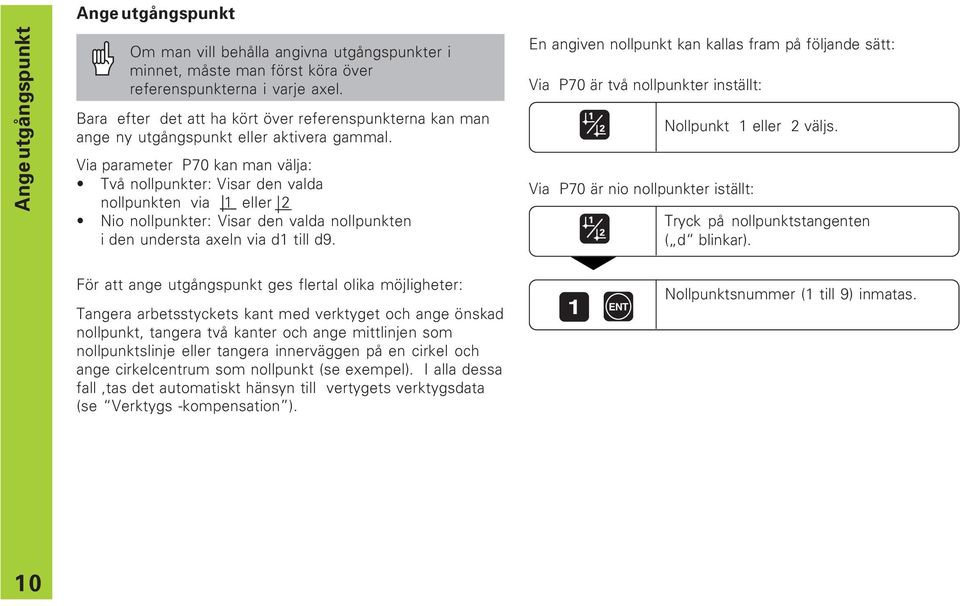

10 Ange utgångspunkt Ange utgångspunkt Om man vill behålla angivna utgångspunkter i minnet, måste man först köra över referenspunkterna i varje axel. Bara efter det att ha kört över referenspunkterna kan man ange ny utgångspunkt eller aktivera gammal. Via parameter P70 kan man välja: Två nollpunkter: Visar den valda nollpunkten via 1 eller 2 Nio nollpunkter: Visar den valda nollpunkten i den understa axeln via d1 till d9. En angiven nollpunkt kan kallas fram på följande sätt: Via P70 är två nollpunkter inställt: Nollpunkt 1 eller 2 väljs. Via P70 är nio nollpunkter iställt: Tryck på nollpunktstangenten ( d blinkar). För att ange utgångspunkt ges flertal olika möjligheter: Tangera arbetsstyckets kant med verktyget och ange önskad nollpunkt, tangera två kanter och ange mittlinjen som nollpunktslinje eller tangera innerväggen på en cirkel och ange cirkelcentrum som nollpunkt (se exempel). I alla dessa fall,tas det automatiskt hänsyn till vertygets verktygsdata (se Verktygs -kompensation ). 1 Nollpunktsnummer (1 till 9) inmatas. 10

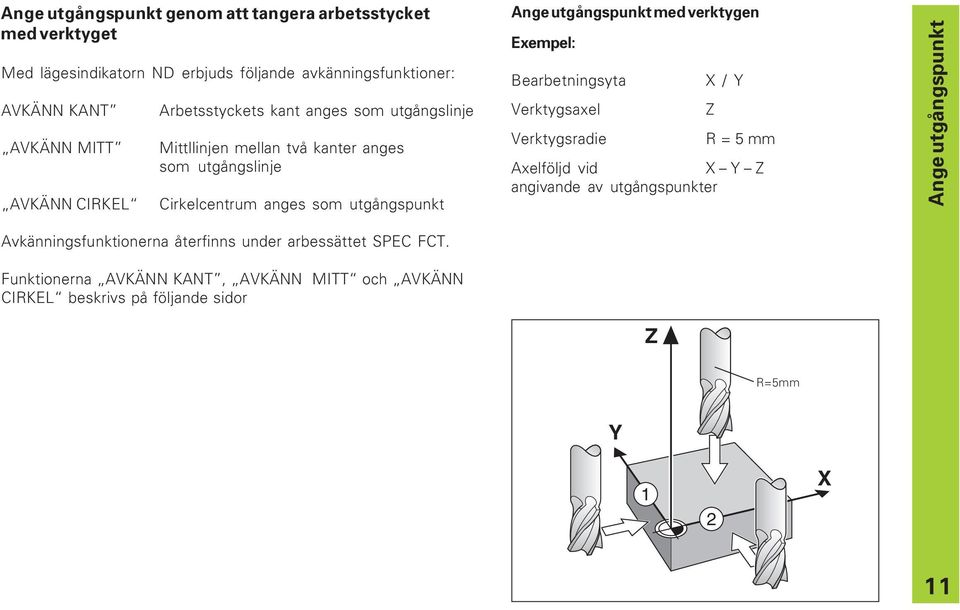

11 Ange utgångspunkt genom att tangera arbetsstycket med verktyget Med lägesindikatorn ND erbjuds följande avkänningsfunktioner: AVKÄNN KANT AVKÄNN MITT AVKÄNN CIRKEL Arbetsstyckets kant anges som utgångslinje Mittllinjen mellan två kanter anges som utgångslinje Cirkelcentrum anges som utgångspunkt Avkänningsfunktionerna återfinns under arbessättet. Funktionerna AVKÄNN KANT, AVKÄNN MITT och AVKÄNN CIRKEL beskrivs på följande sidor Ange utgångspunkt med verktygen Exempel: Bearbetningsyta X / Y Verktygsaxel Z Verktygsradie R = 5 mm Axelföljd vid X Y Z angivande av utgångspunkter Z Ange utgångspunkt R=5mm Y 1 2 X 11

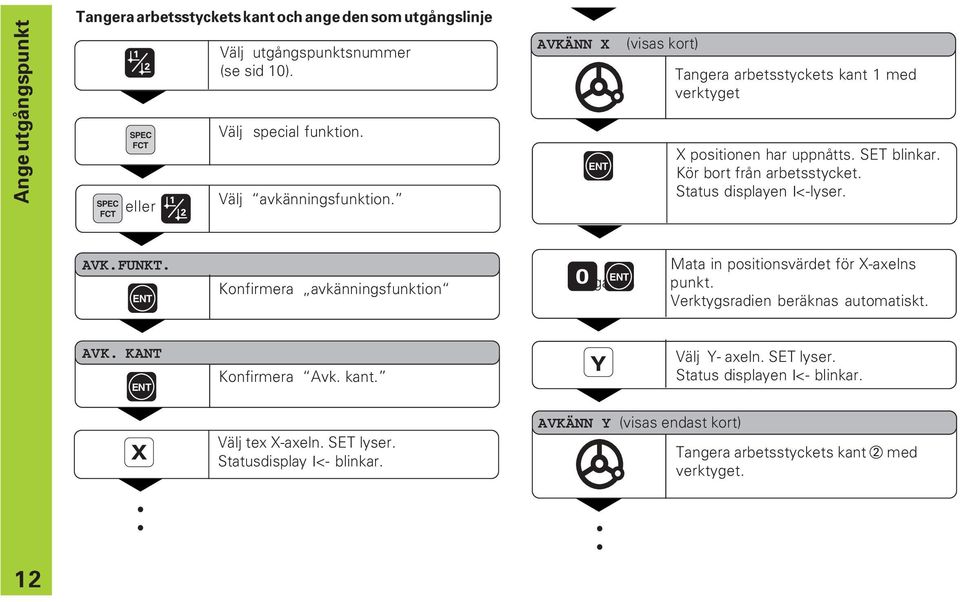

12 Ange utgångspunkt Tangera arbetsstyckets kant och ange den som utgångslinje eller Välj utgångspunktsnummer (se sid 10). Välj special funktion. Välj avkänningsfunktion. AVKÄNN X (visas kort) Tangera arbetsstyckets kant 1 med verktyget X positionen har uppnåtts. SET blinkar. Kör bort från arbetsstycket. Status displayen <-lyser. AVK.FUNKT. Konfirmera avkänningsfunktion utgångs 0 Mata in positionsvärdet för X-axelns punkt. Verktygsradien beräknas automatiskt. AVK. KANT Konfirmera Avk. kant. Y Välj Y- axeln. SET lyser. Status displayen <- blinkar. X Välj tex X-axeln. SET lyser. Statusdisplay <- blinkar. AVKÄNN Y (visas endast kort) Tangera arbetsstyckets kant 2 med verktyget. 12
13 0 Y-Position har uppnåtts. SET Kant visas helt kort. SET blinkart.kör bort från arbetsstycket. Status displayen <- lyser. Mata in positionsvärdet för Y -axelns utgångspunkt. Verktygsradien beräknas automatiskt. 0 eller CL Mata in verktygets värde för positionen i Z - axeln. Efter att ha satt utgångspunkterna, lämna avkänningsfunktionen Ange utgångspunkt Z Välj Z- axeln. SET tänds. Status displayen <- blinkar. 1) AVKÄNN (visas endast kort) Tangera arbetsstyckets yta med verktyget. Z positionen har uppnåtts. SET blinkar. Kör ifrån arbetsstycket med verktyget. Status displayen <- lyser. 1) endast med ND

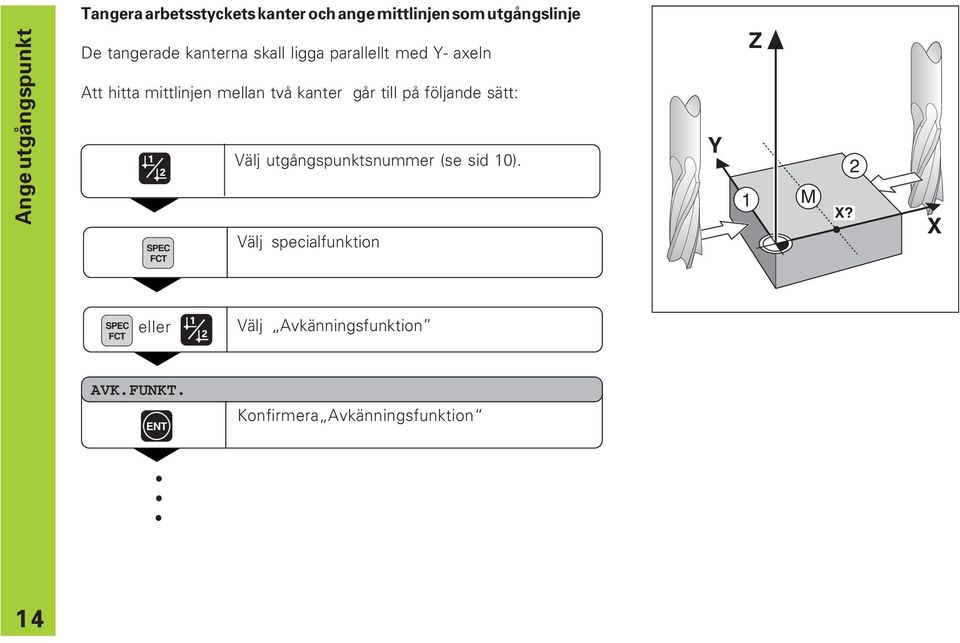

14 Ange utgångspunkt Tangera arbetsstyckets kanter och ange mittlinjen som utgångslinje De tangerade kanterna skall ligga parallellt med Y- axeln Att hitta mittlinjen mellan två kanter går till på följande sätt: Välj utgångspunktsnummer (se sid 10). Välj specialfunktion Y 1 Z M 2 X? X eller Välj Avkänningsfunktion AVK.FUNKT. Konfirmera Avkänningsfunktion 14
15 AVK. KANT ANTASTEN eller AVK. MITT MITTE Välj Avkänningsfunktion mittlinje Avk.mitt konfirmeras SET lyser. Kör bort från arbetsstycket. 2. POS X (visas endast kort) Tangera arbetsstyckets kant 2 med verktyget. Ange utgångspunkt X 1. POS X (visas endast kort) Välj t ex X och konfirmera med. Statusvisningen -> <- blinkar. SET MITT visas kort. SET blinkar. Kör bort från arbetsstycket.statusvisningen - > <- blinkar. Tangera arbetsstyckets kant 1 med verktyget. 2 6 Positionsärdet för mittlinjen till kanten matas in te x. 26. Det första positionsvärdet blir lagrat eller CL Lämna avkänningsfunktionen. 15

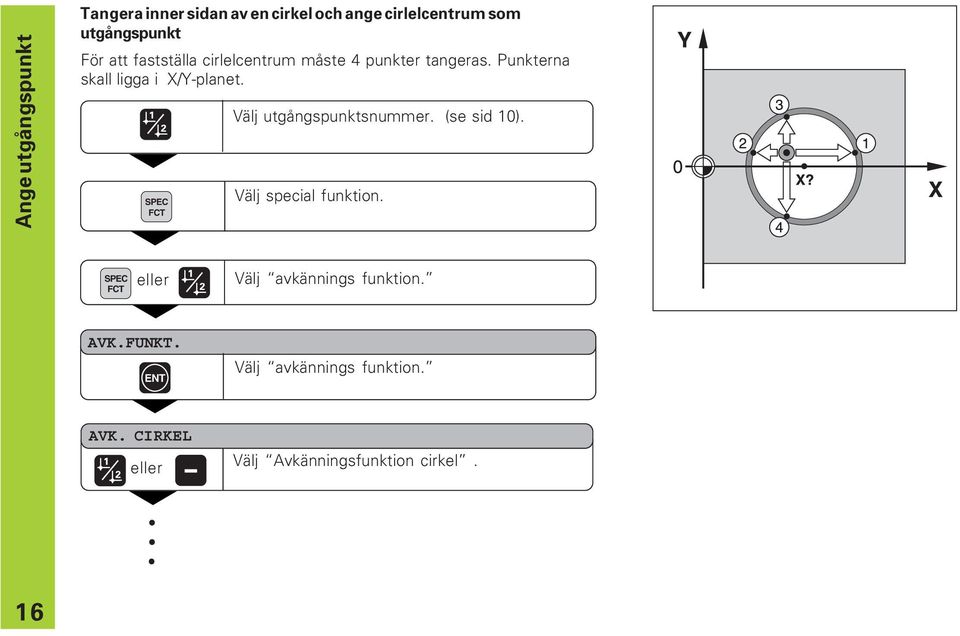

16 Ange utgångspunkt Tangera inner sidan av en cirkel och ange cirlelcentrum som utgångspunkt För att fastställa cirlelcentrum måste 4 punkter tangeras. Punkterna skall ligga i X/Y-planet. Välj utgångspunktsnummer. (se sid 10). Välj special funktion. eller Välj avkännings funktion. AVK.FUNKT. Välj avkännings funktion. AVK. CIRKEL ANTASTEN eller MITTE Välj Avkänningsfunktion cirkel. 16
17 AVK. CIRKEL 1. POS X (visas endast kort) Tangera 1:a sidan. Konfirmera Avk.cirkel. Position 1 lagrast. Position 2 lagras. Kör bort från arbetsstycket. 3. POS Y (visas endast kort) Tangera 3:e sidan Ange utgångspunkt Kör bort från arbetsstycket Position 3 lagras 2. POS X (visas endast kort) Tangera 2:a sidan. Kör bort från arbetsstycket. 17

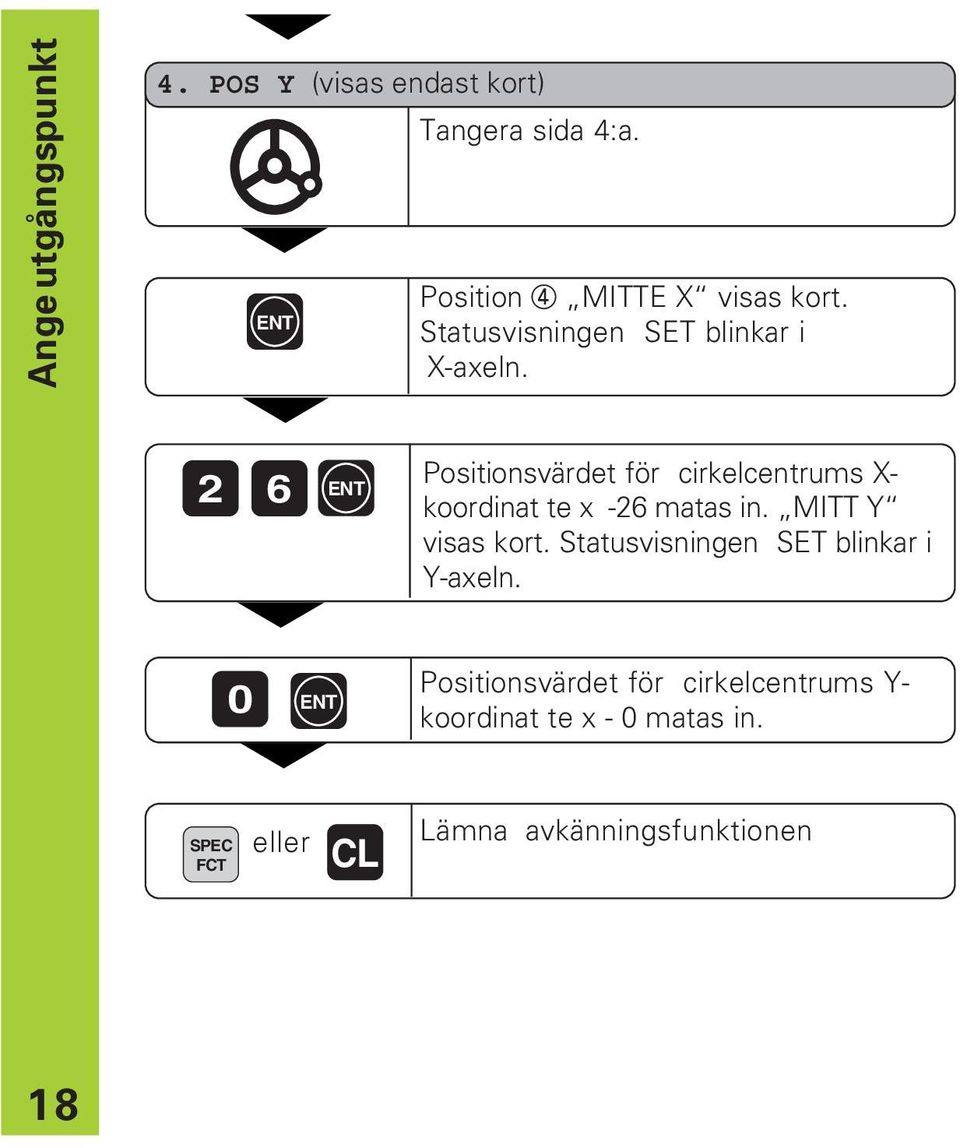

18 Ange utgångspunkt 4. POS Y (visas endast kort) Tangera sida 4:a. Position 4 MITTE X visas kort. Statusvisningen SET blinkar i X-axeln. 2 6 Positionsvärdet för cirkelcentrums X- koordinat te x -26 matas in. MITT Y visas kort. Statusvisningen SET blinkar i Y-axeln. 0 Positionsvärdet för cirkelcentrums Y- koordinat te x - 0 matas in. eller CL Lämna avkänningsfunktionen 18

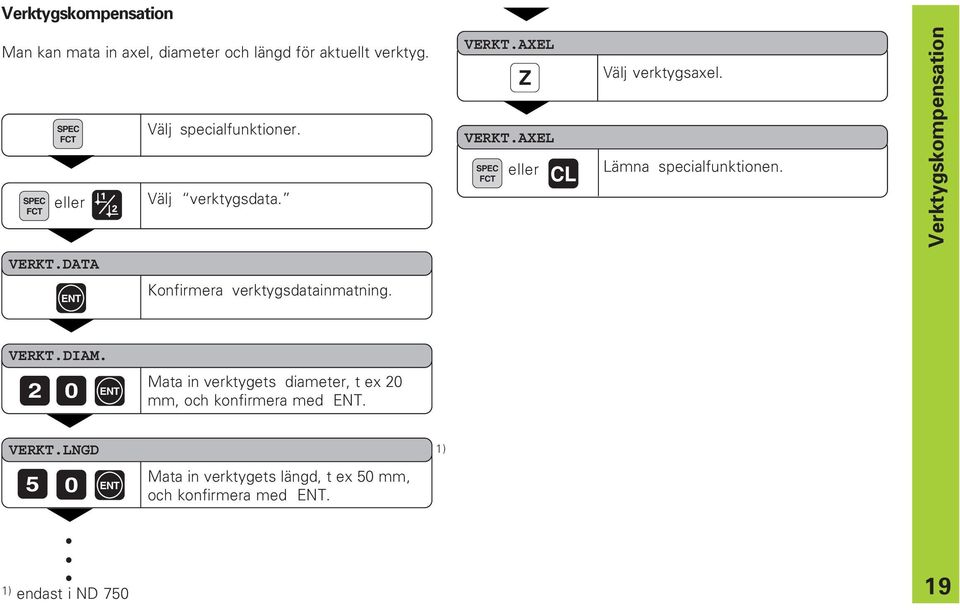

19 Verktygskompensation Man kan mata in axel, diameter och längd för aktuellt verktyg. eller Välj specialfunktioner. Välj verktygsdata. VERKT.AXEL Z VERKT.AXEL eller CL Välj verktygsaxel. Lämna specialfunktionen. Verktygskompensation VERKT.DATA Konfirmera verktygsdatainmatning. VERKT.DIAM. 2 0 Mata in verktygets diameter, t ex 20 mm, och konfirmera med. VERKT.LNGD 5 0 Mata in verktygets längd, t ex 50 mm, och konfirmera med. 1) 1) endast i ND

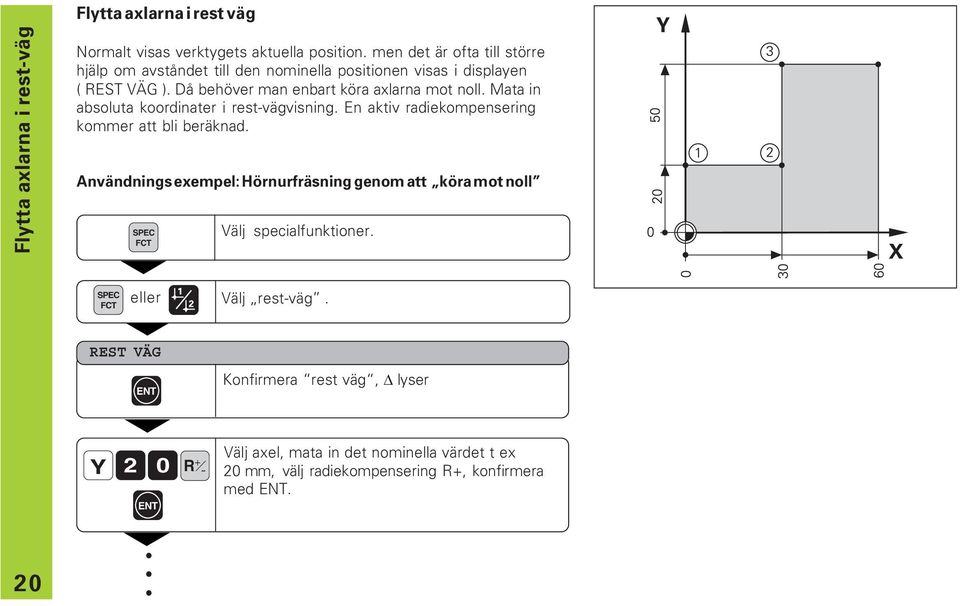

20 Flytta axlarna i rest väg Flytta axlarna i rest-väg Normalt visas verktygets aktuella position. men det är ofta till större hjälp om avståndet till den nominella positionen visas i displayen ( REST VÄG ). Då behöver man enbart köra axlarna mot noll. Mata in absoluta koordinater i rest-vägvisning. En aktiv radiekompensering kommer att bli beräknad. Användnings exempel: Hörnurfräsning genom att köra mot noll Välj specialfunktioner. eller Välj rest-väg. REST VÄG Konfirmera rest väg, D lyser Y 2 0 R + - Välj axel, mata in det nominella värdet t ex 20 mm, välj radiekompensering R+, konfirmera med. 20
21 X 3 0 R + - R + - Kör maskinaxeln till noll 1. Välj axel, mata in det nominella värdet t ex 30 mm, välj radiekompensering R, och konfirmera med. Kör maskinaxeln till noll 2. Flytta axlarna i rest-väg Y 0 R + - Välj axel, mata in det nominella värdet te x 70 mm, välj radiekompencering R+, konfirmera med. Kör maskinaxeln till noll 3 Lämna rest-väg visningen. eller CL 21
22 Hålcirkel och hålcirkelsegment Hålcirkel och hålcirkelsegment Lägesindikatorn hjälper Er att snabbt och enkelt framställa borrbilder i både hålcirkel eller hålcirkelsegment. De erforderliga positionsdata efterfrågas i ett lättläst frågefält. Till varje hål positionerar men genom att förflytta till värdet noll. För att göra detta möjligt fordras följande värdesinmatningar: Antal hål (maximum: 999) Cirkelcentrum Cirkelradie Start vinkel för första hålet Vinkelsteg mellan hålen (bara för cirkelsegment) Borrdjup Exempel: Hålantal 8 Koordinat för cirkelcentrum X = 50 mm Y = 50 mm Cirkelradie 20 mm Startvinkel 30 Grad Borrdjup Z = 5 mm 50 Y R X
23 oder HALCIRKEL HELCIRKEL HÅLANTAL 8 Välj specialfunktioner. Välj Hålcirkel. Konfirmera valet. Konfirmera full cirkel. Mata in hålantal t ex 8. Konfirmera med. MITTPUNKT X X 5 0 MITTPUNKT Y Y 5 0 RADIE 2 0 Mata in X koordinaten för cirkelcentrum t ex 50 mm, konfirmera med. Mata in Y koordinaten för cirkelcentrum t ex 50 mm, konfirmera med. Mata in radien för hålcirkeln t ex 20 mm. Konfirmera med. Hålcirkel och hålcirkelsegment STARTVINKEL 3 0 Mata in startvinkeln för första hålet t ex 30. Konfirmera med. 23
24 Hålcirkel och hålcirkelsegment HÅLDJUP Z 5 START Mata in borrdjupet t ex 5 mm, och konfirmera med. Starta visningen av hålpositionerna. Efter start, arbetssättet rest - väg blir aktivt (D symbolen tänds). Hålens nummer visas kort i X - axeln. Till varje individuellt hål positionerar man nu genom att köra mot noll. Hålen kan väljas genom att trycka på eller på 1 2. Minustangenten backar till föregående hål. 1) eller CL Lämna funktionen hålcirkel. 1) endast med ND
25 Linjära hålrader Hålradsfunktion gör att det blir enkelt att framställa linjära hålbildsmönster för att täcka en yta. De för ändamålet erforderliga data hämtas via ett lättläst frågefönster: Man positionerar till varje hål helt enkelt genom att köra till noll. Följande data är erforderliga: Koordinaterna till första hålet Antal hål per rad (maximum: 999) Avstånd mellan hålen Vinkeln mellan raderna och referensaxeln Håldjupet Antal rader (maximum: 999) Avstånd mellan raderna Linjära hålrader Exempel: Koordinater för första hålet X = 20 mm Y = 15 mm Antal hål per rad 4 Avstånd mellan hålen 16 mm Vinkel 15 grader Håldjup Z = 30 mm Antal rader 3 Avstånd mellan rader 20 mm 15 Y X 25
26 Linjära hålrader eller HÅLRADER Välj specialfunktioner. Välj hålrader. Konfirmera linjär hålrad. ANTAL HÅL 4 HÅLAVSTÅND 1 6 Mata in antalet hål per rad te x 4, konfirmera med. Mata in avståndet mellan hålen t ex 16 och konfirmera med. 1.A HÅLET X 2 0 Mata in X koordinaten för första hålet t ex 20, konfirmera med. VINKEL 1.A HÅLET Y 1 5 Mata in vinkeln t ex 15 grader, och konfirmera med. 1 5 Mata in Y koordinaten för det första hålet t ex 15, och konfirmera med. HÅLDJUP 3 0 Mata in borrdjupet t ex 30 mm, och konfirmera med. 1) 26 1) nur bei ND 750
27 ABTAL RADER 3 RADAVTÅND 2 0 Mata in antalet rader t ex 3, och konfirmera med. Mata in avståndet mellan raderna t ex 20, och konfirmera med. Linjära hålrader START Starta visningen av hålens positioner. Rest - vägs funktionen är nu aktiv (D symbolen tänds). Hålens nummer visas kort i X-axeln Kör till individuell hålposition genom att köra mot noll. Hål kan väljas med tangenten eller genom att 1 2 tangenten trycks in. Minus tangenten backar ett hål. eller CL Lämnar hålradsfunktionen. 27
28 Skalfaktor Arbeta med skalfaktor Skalfaktor möjligör för Er att öka eller minska visningsvärdet i förhållande till den verkliga rörelsen. Det visade värdet förändras symetriskt kring positionsvärdet. Mata in skalfaktorn individuellt för varje axel i parameter P12. Y Parameter P11 aktiverar och deaktiverar skalfaktorn i alla axlarna se ( Drifts parametrar ) Exempel för att förstora ett arbetsstycke: P P P11 PÅ 0 0 X Detta resulterar till ett större arbetsstycke som visas till höger: 1 är ursprunglig storlek, 2 är med axelspecifik skalfaktor inlagd. Om skalfaktorn är aktiv, SCL tänds i status displayen. 28
29 Felmeddelanden Meddelande SIGNAL X ANT. FEHLER FEHL. REF. X FRQ. X SPEICHER F. Orsak och åtgärd Mätsignalen för liten t ex om det kommit smuts i skalan. Innan man tangerar ett arbetsstycke, måste verktyget förflyttas minst 0.2 mm Avståndet mellan eferenspunkterna som definierats i parameter 43 är inte detsamma som aktuellt avståndet Ingångsfrekvensen för denna skala är för hög. Detta kan uppträda om rörelsen är för snabb. Checksummafel: Kontrollera värdena, driftsparametrar och de inmatade kompensationsvärdena för ickelinjä axelfelskompensation. Om meddelandet återkommer kontakta Er servicagent! För att ta bort felmmeddelandet: Efter att ha åtgärdat felorsaken, Tryck på CL tangenten! Felmeddelanden 29
30 Del II Installation och tekniska data Leveransomfång 32 Anslutningar 33 Montering 34 Spänningsanslutning 34 Anslutning av givare 35 Driftsparametrar 36 Inmatning/ändring av driftsparametrar 36 Driftsparameterlista 37 Linjära mätskalor 40 Bestämma upplösning 40 Parameterinställning för HEIDENHAIN-längdmätsystem 11µA SS 41 Olinjär axelfelskompensering 42 Tekniska data 45 Dimentioner ND 710/ND Del II Installation och tekniska data 31
31 Leveransomfång Leveransomfång ND 710 för 2 axlar eller ND 750 för 3 axlar Nätkontakt Id. Nr Bruksanvisning Tillbehör Lutningsplan för montage på lägesindikatorns undersida Id.-Nr
32 Anslutningar Anslutningar ID-skylt Strömbrytare Nätkontakt Jordanslutning Givaringångar X1 till X3 Gummifötter med M4 gänga Ingångarna X1, X2, X3 överensstämmer med direktiven för elektrisk separation enligt EN 50178! 33
33 Montering Montering ND 710/ND 750 För att montera lägesindikatorn på en hylla, använd de gängade M4 hålen i gummifötterna. Man kan också använda lutningsplanet vilket finns som tillbehör. HEIDENHAIN Lutningsplan Konsol Spänningsanslutning Ledare L och N, Anslut skyddsjorden till i kontakten! Spänningsförsörjning : 100 V~ till 240 V~ (-15 % till +10 %) 50 Hz till 60 Hz (± 2 Hz) En extra spänningsväljare behövs inte. Fara för elektrisk chock! Anslut skyddsjord. Denna anslutning får aldrig kopplas bort. Tag bort spänningsanslutning innan Ni öppnar höljet på lägesindikatorn. 34 För att öka störningsokännsligheten,anslut skyddsjord till därför avsedd anslutning på lägesindikatorns baksida (min tvärsnittsaria : 6 mm 2 ).
34 Anslutning av givare Lägesindikatorn är avsedd för alla HEIDENHAIN linjära mätskalor med sinusformad utsignal med (11 till 16 mass) och med avståndskodade eller enkelkodade referensmärken Tilldelning av mätskalornas ingångar Givaringång X1 iär för X axeln Givaringång X2 iär för Y axeln Givaringång X3 iär för Z axeln (ND 750 enbart) Mätsystemsövervakning Lägesindikatorn har ett inbyggt övervakningssystem för att kontrollera amplitud och frekvens från skalornas signaler. Om ett fel upptäcks så kommer ett av följande felmeddelanden att visas: Z Y X Anslutning av givare SIGNAL FRQ. X X Mätsystemsövervakningen aktiveras via paramerer P45. Om man använder mätskalor med avståndskodade referensmärken så kontrollerar mätsystemsövervakningen om avstånden mellan de olika referensmärkena stämmer överens med det i parameter 43 inmatade värdet. Om så inte är fallet så visas felmeddelandet : FEHL. REF. X 35
35 Driftsparametrar Driftsparametrar Driftsparametrarna tillåter Dig att anpassa lägesindikatorns karakteristik och att definiera upplösningen av mätskalornas signaler. Driftsparametrar som kan ändras av operatören kallas användarparametrar, dessa kan nås via tangenten och med funktionsvalet PARAMETER (användarparametrar definieras som sådana i listan). Hela parameterlistan kan bara nås genom att via dialogtexten CODE och sedan mata in Driftsparametrarna är tilldelade bokstaven P följt av siffror t ex: P11. Parameternummret visas i X-axelns visningsfönster när Du valt det med DATUM och. Parameterinmatningen visas i Y-axelns dispaly. Inmatning och ändring av driftsparametrar För att komma in i driftsparametrarna Tryck på tangenten. Tryck på tangenten eller 1 2, tills PARAMETER visas i X displayen. Konfirmera valet med. För att välja de skyddade parametrarna Välj med knapparna 1 2 användar - parametern P00 CODE Mata in nyckeltalet Konfirmera med 36 Vissa driftsparametrar har separata värdern för varje axel. I ND 750, är dessa parametrar identifierade med siffrorna från 1 till 3, och i ND 710 med siffrorna 1 till 2 Exempel: P12.1 skalningsfaktor, X axel P12.2 skalningsfaktor, Y axel P12.3 skalningsfaktor, Z axel (ND 750 enbart) Driftsparametrar har förinställts från fabriken innan leverans. Denna parametersättning visas i fet stil i parameterlistan. För att bläddra genom driftsparametrarna Sida framåt tryck på tangenten. Sida bakåt genom att 1 2 tangenten. För att korrigera en konfirmering Tryck på minus tangenten, mata in det nya värdet och konfirmera med. Ändra en inmatning Tryck på CL och det gamla inmatningsvärdet återkommer och förblir aktivt igen. För att lämna driftsparametrarna Tryck på eller CL tangenten.
36 Driftsparameterlista P00 CODE Mata in nyckeltal: : tillträde till de skyddade driftsparamertarna : Mjukvaruversions visning (i X-Axeln) Utmatningsvärdes visning (i Y-Axeln) : Olinjär axelfelskorrektur P1 Måttenheter 1) Visning i millimeter Visning i tum MM INCH P03.1 till P03.3 Radie/diameter visning 1) Visning av positionsvärden i radie Visning av positionvärden i diameter P11 Aktiverar skalningsfaktor 1) Aktiv Ej aktiv RADIUS DIAMETER SCALING ON SCALING OFF P12.1 to P12.3 Definierar skalningsfaktor 1) Mata in ett värde för varje axel: Mata in värde >1: arbetsstycket växer Mata in värde =1: arbetsstycket består vid samma storlek Mata in värde <1: arbetsstycker krymper Inmatningsområde: to Faktor för opåverkad: ) användarparameter P30.1 to P30.3 Räkneriktning Positivt förtecken vid positiv rörelseriktning Negativt förtecken vid positiv rörelseriktning DIRECT. POS DIRECT. NEG P31.1 till P31.3 Mätsystemets signalperiod Inmatningsområde: till µm Grundinställning: 20 µm P33.1 till P33.3 sista siffran P38.1 tillp38.3 decimalkommats plasering 1 / 2 / 3 / 4 (till 6 vid tumvisning) P40.1 till P40.3 Välj typ av axelfelskorrektion Ingen axelfelskompensation KORR. AUS Linjär axelfelskompensation aktiv, olinjär kompensation, ej aktiv Olinjär axelfelskompensation aktiv, linjär kompensation, ej aktiv CORR. LIN CORR. ABS Driftsparametrar 37
37 Driftsparametrar 38 P41.1 till P41.3 Linjär axelfelskompensation Inmatningsområde (µm): to Faktor grundinställning: 0 Exempel: Visad längd L d = mm Verklig längd (som har uppmätts t ex med VM 101 från HEIDENHAIN) L a = mm Skillnad DL = L a L d = 124 µm Kompensation faktor k: k = DL/L d = 124 µm/0.62 m = 200 [µm/m] P42.1 till P42.3 Glappkompensering Inmatningsområde(mm): bis Grundinställning: = ingen Glappkompensering Vid en riktningsförändring kan ett spel mellan pulsgivare och bord uppträda, ett såkallat glapp. Positivt glapp: Pulsgivaren ger för många pulser, bordet förflyttar sig för kort (positiv värdesinmatning). Negativt glapp: Pulsgivaren ger för få pulser, bordet förflyttar sig för långt (negativ värdesinmatning). P43.1 till P43.3 Referensmärken Ett referensmärke SINGLE REF.M. Avståndskodad med 500 SP 500 SP Avståndskodad med 1000 SP 1000 SP Avståndskodad med 2000 SP 2000 SP Avståndskodad med 5000 SP 5000 SP (SP= signal period) P44.1 till P44.3 Referenmärkesutvärdering Utvärdering REF. X ON Ingen utvärdering REF. X OFF P45.1 till P45.3 Mätsystemsövervakning Amplitud och frekvens övervakning ALARM PÅ Ingen övervakning ALARM AV P48.1 to P48.3 Aktivera axelvisning Axelvisning aktiv AXIS PÅ Inte aktiv AXIS AV P70 Antal utgångspunkter 2 Utgångspunkter 2 BZGSPKTE. 9 Utgångspunkter 9 BZGSPKTE. P80 Funktion av CL tangenten Nollställa med CL Inte nollställa med CL CL...RESET CL...OFF P81 Funktion av R+/- tangenten Halvering av ärvärdet med R+/- R+/- 1/2 Ingen ärvärdeshalvering med tangenten R+/- R+/- AUS
38 P98 Språk 1) Tyska Engelska Franska Italienska Holländska Spanska Danska Svenska Finska Tjeckiska Polska Ungerska Portugisiska SPRÅK DE SPRÅK EN SPRÅK FR SPRÅK IT SPRÅK NL SPRÅK ES SPRÅK DA SPRÅK SV SPRÅK FI SPRÅK CS SPRÅK PL SPRÅK HU SPRÅK PT Driftsparametrar 1) Användarparameter 39
39 Linjära mätskalor Linjära mätskalor Val av visningssteg (upplösning) med linjära mätskalor För att välja ett bestämt visningssteg med linjära mätskalor måste följande driftsparametrar sättas: Signalperiod (P31) Sista siffran(p33) Decimalkomma(P38) Exempel Linjär mätskala med signalperiod 20 µm Önskad upplösning mm Signalperiod (31) Sista siffran (P33)... 5 Decimalkomma (P38)... 4 Följande tabell hjälper till att välja parametrar. 40
40 Parameterinställning för HEIDENHAIN längdmätsystem 11 µa SS Typ Signalperiod i µm P 31 P 43 Millimeter Desimalkomma Visningssteg i mm Sista siffran P 33 P 38 Tum Visningssteg i tum Sista siffran Referensmärken Desimalkomma P 33 P 38 CT 2 enkel 0, , MT xx01 LIP 401A/401R enkel 0,0002 0, , , LF 103/103C LF 401/401C LIF 101/101C 4 enkel/5000 0,001 0,0005 0, , , , LIP 501/501C MT xx 10 enkel 0, , LS 303/303C LS 603/603C 20 enkel/1000 0,01 0, ,0005 0, LS 106/106C 20 enkel/1000 0, , LS 406/406C LS 706/706C ST LB 302/302C LIDA 10x/10xC 40 enkel/2000 0,005 0, ,0002 0, LB 301/301C 100 enkel/1000 0, , Linjära mätskalor 41
41 Olinjär axelfelskompensation 42 Olinjär axelfelskompensstion Om Du vill använda den olinlära axelfelskompensationen så måste Du activera den funktionen med driftsparameter 40 (se "Driftsparametrar"), köra över referenspunkterna efter strömpåslag mata in en kompensationstabell. Er maskin kanske har ett olinjärt maskinfel på grund av faktorer som vridning eller drivskruvsproblem. Sådana avvikelser mäter man vanligtvis upp med ett komparator mätsystem (såsom HEIDENHAIN VM 101). T ex kan man mäta upp stigningsfel i skruven X=F(X) för X - axeln. En axel kan bara bli korrigerad i förhållande till en axel som har ett fel. I varje axel kan en tabell med 16 kompensationsvärden matas in. Man kan komma in i kompensations - tabellen med tangenten och PARAMETER\CODE visningen. För att hitta kompensationsvärdena (t ex från VM 101) måste REF visning väljas. R + - Välj REF. Lysdioden till vänster i displayen tänds, där visas referensmåttet som skall uppnås. En decimalpunkt börjar blinka, vilket visar att referenspunkterna ännu ej passerats. Mata in en kompensationsvärdestabell Axel som skall ändras: X, Y eller Z (Z axel ND 750) Axel som förorsakar felet:x, Y eller Z (Z axel ND 750) Position för axeln som skall korrigeras: Här lägger man in den position från vilken den felaktiga axeln skall korrigeras. Denna punkt indikerar det absoluta avståndet till referenspunkten. Ändra inte position efter uppmätning av axelns fel och innan kompensationtabellen matats in. Avstånd mellan kompensationspunkterna Avståndet mellan kompensationspunkterna uttrycks som Formel: Avstånd = 2 x [µm], varvid exponentens värde matas in i korrekturvärdestabellen Minimalt inmatningsvärde : 6 (= 0,064 mm) Maximalt inmatningsvärde: 23 (= 8388,608 mm) Exempel: 900 mm förflyttning med 15 korrekturpunkter ==> 60,000 mm avstånd närmaste andrapotens: 2 16 = 65,536 mm Inmatningsvärde i tabellen: 16 Kompensationsvärde Du matar in de uppmätta kompensationvärdena (i millimeter) för den visade kompensationspunkten. Kompensationspunkt 0 har alltid värdet 0 och kan inte ändras.
42 Välja kompensationstabell och mata in en axelkorrektion PARAMETER KOD eller Välj specialfunktion. Välj Parameter genom att trycka på 1 2 ett flertal gånger. Välj dialog för att mata in kodnummer Mata in kodnummer och konfirmera med. UTGPKT. X 2 7 PKTAVS. X Mata in aktuell position för den axel som skall korrigeras (t ex 27 mm) och konfirmera med. Mata in avståndet mellan kompensationspunkterna på den axel som skall korrigeras t e x 2 10 mm ( =1024 mm) och konfirmera med Kompensationspunkt nr 1 visas. Mata in motsvarande kompensationsvärde (t ex 0.01 mm) och konfirmera med. Olinjär axelfelskompensation AXEL X X Välj den axel som skall korrigeras (t ex X) och konfirmera med. X FKT. X X Mata in axeln som förorsakar felet (t ex X) (stigningsfel i skruven), och konfirmera med. 43
43 Ta bort en kompensationsvärdestabell Olinjär axelfelskompensation eller CL Mata in alla följande kompensationspunkter. Om man trycker på minustangenten så visas den aktuella kompensationspunktens nummer i X axelns display. För att välja särskild korrekturpunkt tryck MINUS och önskad punktnummer 2- ställigt Avsluta inmatningen. PARAMETER KOD eller Välj specialfunktioner. Välj parameter. Välj dialog för att mata in kodnummer. Mata in kodnummer and konfirmera med AXEL X Z RADERA Z Välj kompensationsvärdestabell t ex för (Z axeln), och radera tabellen. Konfirmera med, eller avsluta med CL. Avsluta inmatningen.
44 Tekniska data Ytterhölje ND 710/ND 750 Standardmodell, aluminiumhölje Dimentioner (B H D) 270 mm 172 mm 93 mm Arbetstemperatur 0 bis 45 C Lagrings temperatur 20 to 70 C Vikt ca. 2,3 kg Relativ fuktighet <75% normalt <90% i undantagsfall Spännings- 100 V~ till 240 V~ (-15% till +10%) försörjning 50 Hz till 60 Hz (± 2 Hz) Effekt 15 W Skyddskalss IP40 och EN Mätsystems- För mätsystem med 7 till 16 µa SS ingångar: Delningsperiod 2, 4, 10, 20, 40, 100, och 200 µm Referensmärkesutvärdering för avståndskocade eller enkla referensmärken Ingångs frekvens Max. 100 khz för 30 m kabellängd Upplösning Anpassningsbar (se Linjära skalor ) Nollpunkter 9 (strömbortfallsäkra) Funktioner - Verktygsradiekompensering - Rest-vägs visning - Tangeringsfunktion med verktyg - Cirkulär & linjär hålbildsfunktion - Skalfaktor Tekniska data 45
45 Lutningsplan 46 Tekniska data Mått mm/tum 15.6" 210 ± ±.008" " " ± ±.02" " " " " 8.32"
46 HEIDENHAIN AB Fittjavägen Norsborg, Sweden { (08) (08) SW /2001 F&W Tryckt i Tyskland Rätt till ändringar förbehålles 47
