1 1 Ström ON på Baksida: Vrid ut Nödstopp: Tryck på Grön ON: 2 Kontrollera att STANDBY knapp lyser Grönt: Referenskörning (JOG-ZERO) Tryck JOG: Tryck ZERO Return: Sida 1

2 3 FÖRFLYTTNING av Verktyg: Tryck: Håll in RAPID; kör i X eller i Z led: (Eller använd HANDLE:) 4 Kör tillbaka till REFERENSPUNKTEN med JOG och ZERO Return: Sida 2

3 5 Tryck in SELECT och rotera Verktyget till bekväm plats med (-) eller (+): Annan Metod till att Kalla på Verktyg är i: MDI-läget: Skriv: T0707 Tryck: EOB: INSERT: CYKEL START: Sätt in Verktyg, (Inte så långt ut som i bild: MAXlängd = 3*Verktygshållarens Tjocklek/Diameter). Välj verktygsplats med hänsyn till dess längd. SE Plats NR: LOSSA: Yttre skruvar skruvas UT, och mitten skruven skruvas IN, tills ett knäpp hörs och Kilen lossar. FÄSTA: Då i Omvänd ordning, men mittskruv kan skruvas in lite löst, för att ej vibrera lös. I PLATTA fästen Fungerar mittskruven som en Avdragare, och de övriga är Fästskruvar. I CYLINDER fästen fungerar alla 3 skruvar som Fästskruvar Sida 3

4 6 Verktyg och Inställningar: Sida 4

5 VERKTYGSKOMPENSERING (Verktygslängd i X och Z led) Kontrollera att STANDBY knappen lyser Grönt: Tryck in SELECT och mata fram Verktyget i rätt Position med (-) eller (+): Siffran visar vilket verktyg som är möjlig att mäta med Armens MätProb. Vik ut Armen: Förflytta Verktygsspettsen med hjälp av HANDLE (SE Text punkt 3 ) mot Armens MätProb: Aktivera OFS-SET Skärmen Tryck på: Sida 5

6 Tryck på OFFSET: (SoftKey på Skärm) Förflyttningar på SKÄRMAR görs med: Tangera verktygspettsen mot Proben: (I bild startar vi mätning i Z led kl: 3) Mät in mot X och Z (En axel i taget). Starta med Matning X100 tills det piper, därefter X10 och nytt pip, och till sist den finaste X1 matningen. Ratten manövreras så att vid en pipsignal bakar man ett hack och ställer in finare matning. Därefter samma procedur på nästa matning. Det hela avslutas på finaste matningen X1 och vid dess pipsignal är mätningen klar. [ I bild mäter vi först i Z led klockan 3. Därefter skall vi mäta i X led Klockan 12 ] När Värdena på OFFSET Skärmen stabiliserar sig på ett värde, då är mätningen klar. På OFFSET Skärmen visas nu Verktygslängd i X och Z led. Innan Verktyg 2 monteras Tryck: och Sida 6

7 NOSRADIEKOMPENSERING Nödvändiga Uppgifter: NosRadiens Storlek [ Punkt 7 ] Skrivs in under (R) på Skärmen SkärSpetsens Läge [ Punkt 8 ] Skrivs in under (T) på Skärmen G41 och G42: Vänster eller Höger om Konturen: Tillkommer i ProgramKoden. (Notera att: NosRadiekompenseringen används endast till Finskäret. Ej till Grovskären) 7 Nosradie: Anges på baksidan av skärens förvaringslåda: Flytta markören till ruta (R) med PILAR: Skriv Radien: Tryck INPUT: Sida 7

8 8 (T) på OFFSET Skärmen är Skärspets Läget: Titta på hur skärstålet pekar. Specialfall: Borr Läge 9. Flytta markören till önskad ruta (T) med PILAR: Skriv Läget: Tryck INPUT: Sida 8

9 9 Sätt in Arbetstycket i Chucken: Om Arbetsstycket ej är planad, sätt inte in den helt mot Chucken utan lämna en luftspalt på ca: 1mm. 10 Mät Arbetsstyckets utstick från Backen ut till ändplanet: Sida 9

10 11 Tryck på OFS-SET: (OFS-SET Skärmen öppnar sig) 12 Planing 1: I vårt fall blev Utsticket 60mm. Vi skriver då 59mm för att: (Plana bort 1mm) Tryck softkey ARBET: och fört in värdet på den skärm som öppnas för Arbetstyckets Koordinater G54 Z 59mm: Efter inmatat värde Tryck INPUT: (Före INPUT lägger sig Värdet i Gröna Buffert Fältet) Kör Planing 1 i programmet. Avbryt sedan Programmet med: RESET. Sida 10

11 13 Planing 2: När Arbetsbiten är Planad i ena änden vänder man biten. Nu vet man att ena änden är plan, så nu kan den sättas ända in mot Chucken. Den bit som nu ska planas är ju också ojämnt Sågad. Så Proceduren i Punkt Återupprepas. Planing 2: Se Bild Efter första planingen stack Arbetsstycket ut 59mm, men vi hade ett glapp på 1mm vid chucken. Så när vi sedan vände biten valde vi att ej ha ett glapp. Biten stack då ut 58mm, men som tidigare har vi en ojämn sågad yta. Så vi lägger Arbetsstyckets Nolla på 57mm. När vi sedan planar bort 1mm ligger vår Nolla Z=0 i det planet, och därifrån räknat i Koordinater ligger Backen på Z=(-57) i förhållande till vår nya Nolla. Sida 11

12 14 Söka Program: Tryck EDIT: (Knappar med Lampa är Aktiva när de Lyser) (EDIT är som en knapp för FRILÄGE, man blir fri att röra sig bland menyer som verkar låsta i andra lägen) Tryck PROG: (Skärm-miljön för Program öppnar sig) Skriv Sökt Program NR: Exempelvis O0101. Numret skrivs in i Gröna Buffertfältet. Vid Tryck på Softkey O-SRH hämtas Programmet. Bläddra mellan Program-Numren med Pil Upp och Ner Sida 12

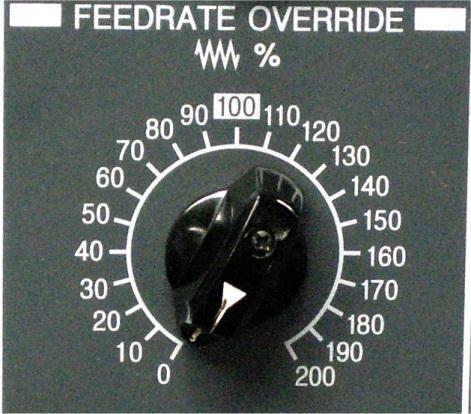

13 15 Köra Program: Tryck EDIT: (Lysande Lampa: Då är Funktionen Aktiv ) Se till att du står högst upp på första programraden innan du Kör Programet: Tryck på CUSTOM-2: Tryck på MEMORY: Programet är nu Körbart: Om Ej så: Kolla följande: STÄNG DÖRREN: STANDBY Ska Lysa: Referenskör med JOG-ZERO: 16 Med SINGELBLOCK: Regleras Matningen för Hand: SINGELBLOCK gör att du kör ett Block i taget (Program RAD). Du kan då också reglera både Snabbmatning och Arbetsmatning med FEEDRATE % 17 Vid Behov av Kylning Tryck: Kylning MANUELLT: vid AUTO då måste koden innehålla M08 = Kylvatten På Sida 13

14 18 Simulering: Tryck på EDIT: Tryck på CUSTOM-2: Tryck SoftKey SIMU: T-OFS: PILAR: 4st (Byter till Undermenyer) Montera in Simuleringsämne i Svarta Rutan: Tryck EDIT: Tryck CUSTOM-2: Tryck på knapp START som ser ut som en Cylinder: Välj Flik ÄMNE, samt 2.cylinder VAELJ: Skriv in Ämnets Längd och Diameter: Upp kommer en Grön Cylinder i den Svarta Rutan. Notera att i Koden läggs en extra INTERN kod-rad till, exempelvis G1900 D50.L84.8 KO Denna rad används endast av Simuleringsfunktionen. Tryck på BLÄDDRA: Tryck SoftKey START: (Simuleringen Startar) Sida 14

15 19 Start av Program: (Svarvning) Sida 15

16 Tryck CYCEL START: Se Punkt 15 och 16: Med 15 och Grön START: Då körs hela programmet. Med 16 och Grön START: Då får man trycka Grön START för varje Block (Rad). Tryck på RESET: början av programmet. Stoppar Körningen, och du måste starta om från Det går också att starta mitt i ett program: Man ställer sig då på G28 U0 W0 som står strax före det verktyg man vill starta ifrån. Man trycker sedan på CYCEL START. Programet frågar då om man vill starta mitt i, och då trycker man en gång till på CYCEL START. G28 U0 WO är en kod som fungerar som ZERO RETURN före Verktygsbyte. Man ska INTE starta från någon annan kod-rad, och den skall stå raden före verktygs-raden. Sida 16

17 20 Inmatning av Program via Skärm: Med hjälp av Adress och Numeriska tangenter [Adress = Bokstäver] [Numeriska = Siffror] Tryck på EDIT: Ställ Memory-omkopplare på läge WRITE: Tryck på PROG: Skriv Programnummer: Exempelvis. O0501 (En Bokstav och 4 Siffror) Tryck: Tryck EOB: ( EOB ger ett ; tecken ) Tryck INSERT: I Programfönstret står nu: [ O0501 ; ] Gör nu om Proceduren för Nästa Programrad RAD 2: Exempelvis,,, [ G40 G50 G54 G90 G28 U0 W0 EOB INSERT ] Sida 17
