RÖKDETEKTOR MCT- 425 Installationsanvisning Best.nr: 17247

Transkript

1 RÖKDETEKTOR MCT- 425 Installationsanvisning Best.nr: Beskrivning 1. INTRODUKTION MCT-425 är en optisk rökdetektor med inbyggd och övervakad PowerCode-sändare. Den är konstruerad för att detektera rök men inte gas, värme eller lågor. Detektorn möjliggör en tidig upptäckt av brand genom att den ger larm via en inbyggd kraftig summer och sänder en kodad larmsignal till mottagaren i centralapparaten. Brandlarm via MCT-425 möjliggör för personer som befinner sig inom det bevakade området att sätta sig i säkerhet eller att släcka elden. Det är viktigt att installationen och underhållet av rökdetektorn sker enligt de anvisningar som ges i denna manual för att en effektiv förvarning vid brand skall erhållas. Montera en detektor i hallen utanför varje sovrumsdel, se figur 1. Två detektorer krävs i hus med två sovrumsdelar, se figur 3. Matrum Rökdetektor som krävs för minsta skydd Figur 2. Placering av rökdetektorer i ett enfamiljshus med en sovrumsdel Allrum Matrum Testknapp och röd lysdiod Gul lysdiod Figur 1 MCT-425 Varning! Denna rökdetektor är konstruerad för användning endast i enfamiljsbostäder vilket innebär att den skall användas inne i enfamiljsvillor eller lägenheter. Den är inte avsedd att användas i entréhallar, korridorer, källare eller andra utrymmen i flerfamiljebostäder om det inte finns fungerade rökdetektorer i varje lägenhet. Rökdetektorer som är placerade i hallar och korridorer, utanför lägenheterna ger inte någon tidig brandvarning till de som vistas i lägenheterna. I flerfamiljshus skall varje lägenhet vara utrustad med en rökdetektor. Varning! Denna detektor är inte avsedd att användas i andra lokaler än i bostadshus. Lager, industrier och andra kommersiella byggnader kräver speciella rökdetektorer och brandlarmssystem. Denna detektor är inte lämplig att användas till brandlarmssystem i lokaler där många människor bor eller arbetar, som t.ex hotell. Detsamma gäller för sovsalar, sjukhus, vårdhem eller andra typer av gruppboende, även om lokalen tidigare varit en enfamiljsbostad. Varning! Denna detektor larmar inte personer med dålig hörsel. Vi rekommenderar att specialdetektorer med ljus- och vibrationsindikering används i bostäder där personer med nedsatt hörsel bor. 2. INSTALLATION 2.1 Var skall rökdetektorn monteras? För säker detektering skall rökdetektorer monteras i alla rum, hallar, förråd, i källaren och på vinden i varje bostad. Ett absolut minimum är en detektor på varje våning och en detektor i varje sovrum. Här följer några tips som underlättar placeringen: Rökdetektor som krävs för minsta skydd Figur 3. Placering av rökdetektorer i ett enfamiljshus med två sovrumsdelar. Montera en detektor på varje våning i bostadshus med flera våningar. Rökdetektor som krävs för minsta skydd Källare Montera alltid minst två detektorer i varje bostad. Montera en rökdetektor i varje sovrum. Montera en rökdetektor i var ända av hallar som är längre än 12 meter utanför sovrumsdelar. Montera en rökdetektor i varje sovrum där någon sover med dörren helt eller delvis stängd. Rök hindras av stängda dörrar och en detektor i hallen utanför ett sovrum kanske inte väcker en sovande om dörren är stängd. Montera en rökdetektor i trapphuset nedanför källartrappan. Montera en rökdetektor i trapphuset ovanför trappan till övervåningen. Garage Figur 4. Placering av rökdetektorer i ett enfamiljshus med flera våningar. Tel: EXTRONIC AB

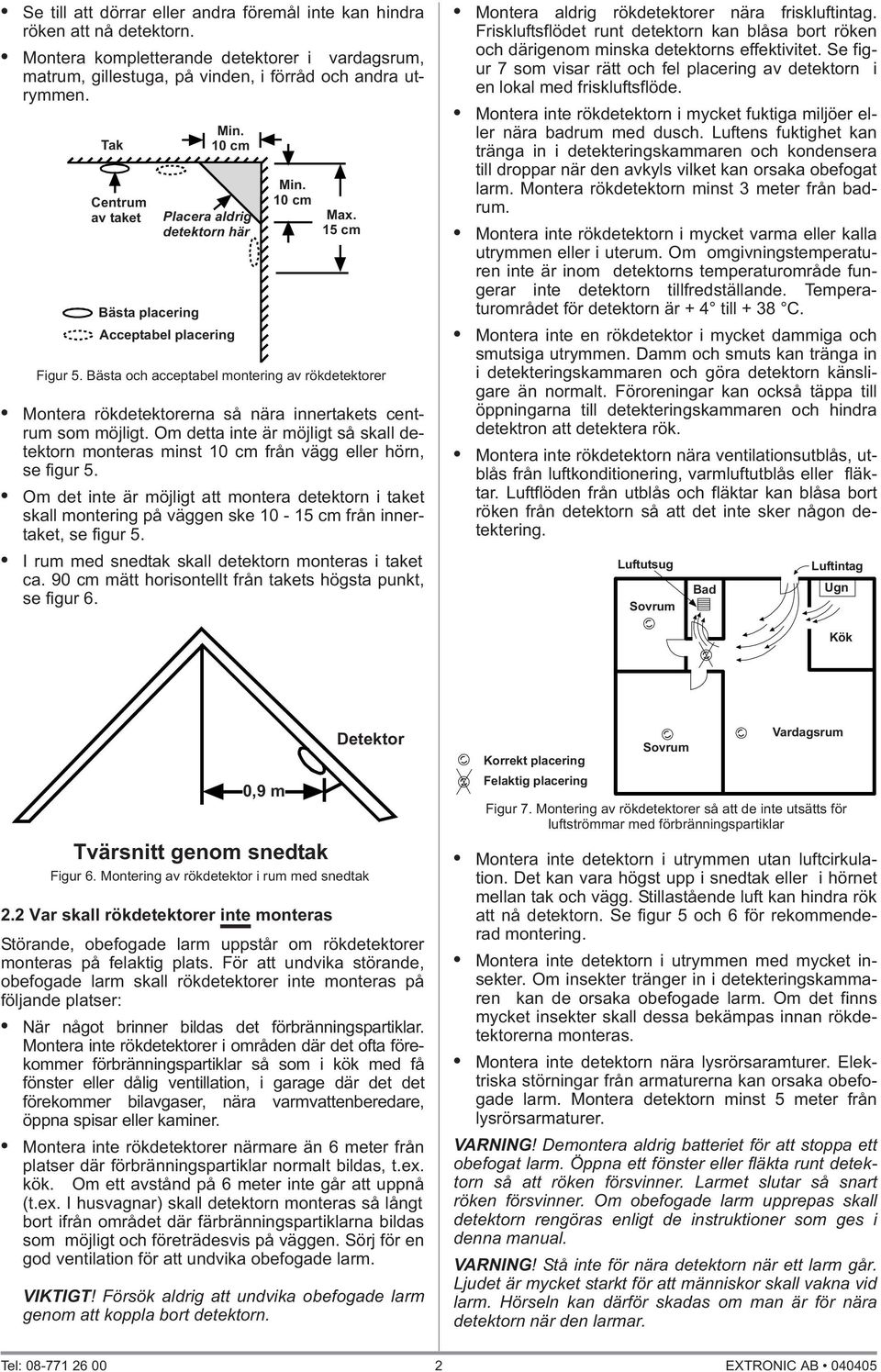

2 Se till att dörrar eller andra föremål inte kan hindra röken att nå detektorn. Montera kompletterande detektorer i vardagsrum, matrum, gillestuga, på vinden, i förråd och andra utrymmen. Tak Centrum av taket Bästa placering Min. 10 cm Placera aldrig detektorn här Acceptabel placering Min. 10 cm Max. 15 cm Figur 5. Bästa och acceptabel montering av rökdetektorer Montera rökdetektorerna så nära innertakets centrum som möjligt. Om detta inte är möjligt så skall detektorn monteras minst 10 cm från vägg eller hörn, se figur 5. Om det inte är möjligt att montera detektorn i taket skall montering på väggen ske cm från innertaket, se figur 5. I rum med snedtak skall detektorn monteras i taket ca. 90 cm mätt horisontellt från takets högsta punkt, se figur 6. Montera aldrig rökdetektorer nära friskluftintag. Friskluftsflödet runt detektorn kan blåsa bort röken och därigenom minska detektorns effektivitet. Se figur 7 som visar rätt och fel placering av detektorn i en lokal med friskluftsflöde. Montera inte rökdetektorn i mycket fuktiga miljöer eller nära badrum med dusch. Luftens fuktighet kan tränga in i detekteringskammaren och kondensera till droppar när den avkyls vilket kan orsaka obefogat larm. Montera rökdetektorn minst 3 meter från badrum. Montera inte rökdetektorn i mycket varma eller kalla utrymmen eller i uterum. Om omgivningstemperaturen inte är inom detektorns temperaturområde fungerar inte detektorn tillfredställande. Temperaturområdet för detektorn är + 4 till + 38 C. Montera inte en rökdetektor i mycket dammiga och smutsiga utrymmen. Damm och smuts kan tränga in i detekteringskammaren och göra detektorn känsligare än normalt. Föroreningar kan också täppa till öppningarna till detekteringskammaren och hindra detektron att detektera rök. Montera inte rökdetektorn nära ventilationsutblås, utblås från luftkonditionering, varmluftutblås eller fläktar. Luftflöden från utblås och fläktar kan blåsa bort röken från detektorn så att det inte sker någon detektering. Luftutsug Bad Luftintag Ugn 0,9 m Tvärsnitt genom snedtak Figur 6. Montering av rökdetektor i rum med snedtak 2.2 Var skall rökdetektorer inte monteras Detektor Störande, obefogade larm uppstår om rökdetektorer monteras på felaktig plats. För att undvika störande, obefogade larm skall rökdetektorer inte monteras på följande platser: När något brinner bildas det förbränningspartiklar. Montera inte rökdetektorer i områden där det ofta förekommer förbränningspartiklar så som i kök med få fönster eller dålig ventillation, i garage där det det förekommer bilavgaser, nära varmvattenberedare, öppna spisar eller kaminer. Montera inte rökdetektorer närmare än 6 meter från platser där förbränningspartiklar normalt bildas, t.ex. kök. Om ett avstånd på 6 meter inte går att uppnå (t.ex. I husvagnar) skall detektorn monteras så långt bort ifrån området där färbränningspartiklarna bildas som möjligt och företrädesvis på väggen. Sörj för en god ventilation för att undvika obefogade larm. VIKTIGT! Försök aldrig att undvika obefogade larm genom att koppla bort detektorn. Korrekt placering Felaktig placering Figur 7. Montering av rökdetektorer så att de inte utsätts för luftströmmar med förbränningspartiklar Montera inte detektorn i utrymmen utan luftcirkulation. Det kan vara högst upp i snedtak eller i hörnet mellan tak och vägg. Stillastående luft kan hindra rök att nå detektorn. Se figur 5 och 6 för rekommenderad montering. Montera inte detektorn i utrymmen med mycket insekter. Om insekter tränger in i detekteringskammaren kan de orsaka obefogade larm. Om det finns mycket insekter skall dessa bekämpas innan rökdetektorerna monteras. Montera inte detektorn nära lysrörsaramturer. Elektriska störningar från armaturerna kan orsaka obefogade larm. Montera detektorn minst 5 meter från lysrörsarmaturer. VARNING! Demontera aldrig batteriet för att stoppa ett obefogat larm. Öppna ett fönster eller fläkta runt detektorn så att röken försvinner. Larmet slutar så snart röken försvinner. Om obefogade larm upprepas skall detektorn rengöras enligt de instruktioner som ges i denna manual. VARNING! Stå inte för nära detektorn när ett larm går. Ljudet är mycket starkt för att människor skall vakna vid larm. Hörseln kan därför skadas om man är för nära detektorn när den larmar. Tel: EXTRONIC AB

3 2.3 Montering av rökdetektorn 1. Markera och borra två hål på monteringsplatsen. 2. Skruva fast fästplattan med två skruvar. Notera! Batteriet måste monteras i detektorn och funktionsväljarna ställas in, innan detektorn monteras på fästplattan, se 2.4 och 2.6. Demontering av detektorn från fästplattan orsakar ett sabotagelarm 3. Rikta detektorns fyra tappar mot urtagen på fästplattan och vrid detektorn medurs. Se bilden nedan. Känn efter att detektorn sitter ordentligt. 2.4 Inställning av funktionsväljare Rökdetektorn MCT-425 har en funktionsväljare med fyra omkopplare SW (DIP-kontakter), se figur 9. Omkopplarna är numrerade 1 till 4 och var och en möjliggör val mellan två funktioner. Ställ in funktionsväljarna på önskat sätt enligt tabellen. 9 Volt Monteringsyta Urtag Urtag Fästplatta Figur 8. Montering Detektor SW SW-1 SW-2 SW-3 SW-4 LED RST TRR BAT Läge Funktion Lysdioden lyser vid sändning Lysdioden är släckt vid sändning Återställningsrapport skickas Återställningsrapport skickas ej Skall ej väljas Skall alltid stå i Skall ej väljas Alkaliskt eller Litiumbatteri används Märkning Grundinställn. 2.5 Beskrivning av lysdiodernas och summerns signaler De röda och gula lysdioderna och summern kopplas till och/eller från för att indikera följande förhållanden: A. Den röda lysdioden blinkar en gång var 30:e sekund; indikerar att spänningen är ansluten, d.v.s. detektorn är aktiv. B. Den röda lysdioden blinkar samtidigt som summern ljuder intermittent; indikerar möjligt röklarm. C. Den röda lysdioden blinkar var 30:e sekund samtidigt som summern ljuder; indikerar att batterispänningen är låg. D. Summern ljuder var 30:e sekund mellan den röda lysdiodens blinkningar; betyder försämrad detekteringsförmåga, d.v.s. detektorn måste rengöras. E. Den gula lysdioden tänds var gång en HF-sändning till centralapparaten sker. 2.6 Montering av batteri och test OBS! Rökdetektorn har en spärr som förhindrar att detektorn kan monteras på fästplattan utan batteri. Detektorn levereras med ett 9 V batteri i hållaren men anslutningskontakterna är isolerade och ej anslutna. Öppna batteriluckan (se figur 9) och montera batteriet på följande sätt: Batterilucka OFF ON En av fyra tappar Funktionsväljare SW1 LED SW2 RST SW3 TRR SW4 BAT Sabotagebrytare 1. Tag loss batteriet och tag bort isoleringen över batteripolerna. 2. Vänd batteriet så att batteriets polaritet blir rätt jämfört med anslutningsblecken på kontakten. Kontrollera noga att polariteten blir rätt. Om batteriet vänds fel kommer det att laddas ur genom en skyddsdiod under en mycket kort tid. Notera! När batterikontakten ansluts ljuder detektorns summer under en sekund. Detta indikerar att batteriet är korrekt anslutet. 3. Montera batteriet i batterihållaren. 4. Stäng batteriluckan. 5. Tryck in testknappen och håll den intryckt under ca. 5 sekunder tills summern ljuder. Summern skall ljuda i två perioder med vardera tre starka ljudstötar. Detta innebär att detektorns funktion är korrekt. Figur 9. Baksidan med batterilucka och funktionsväljare. Tel: EXTRONIC AB

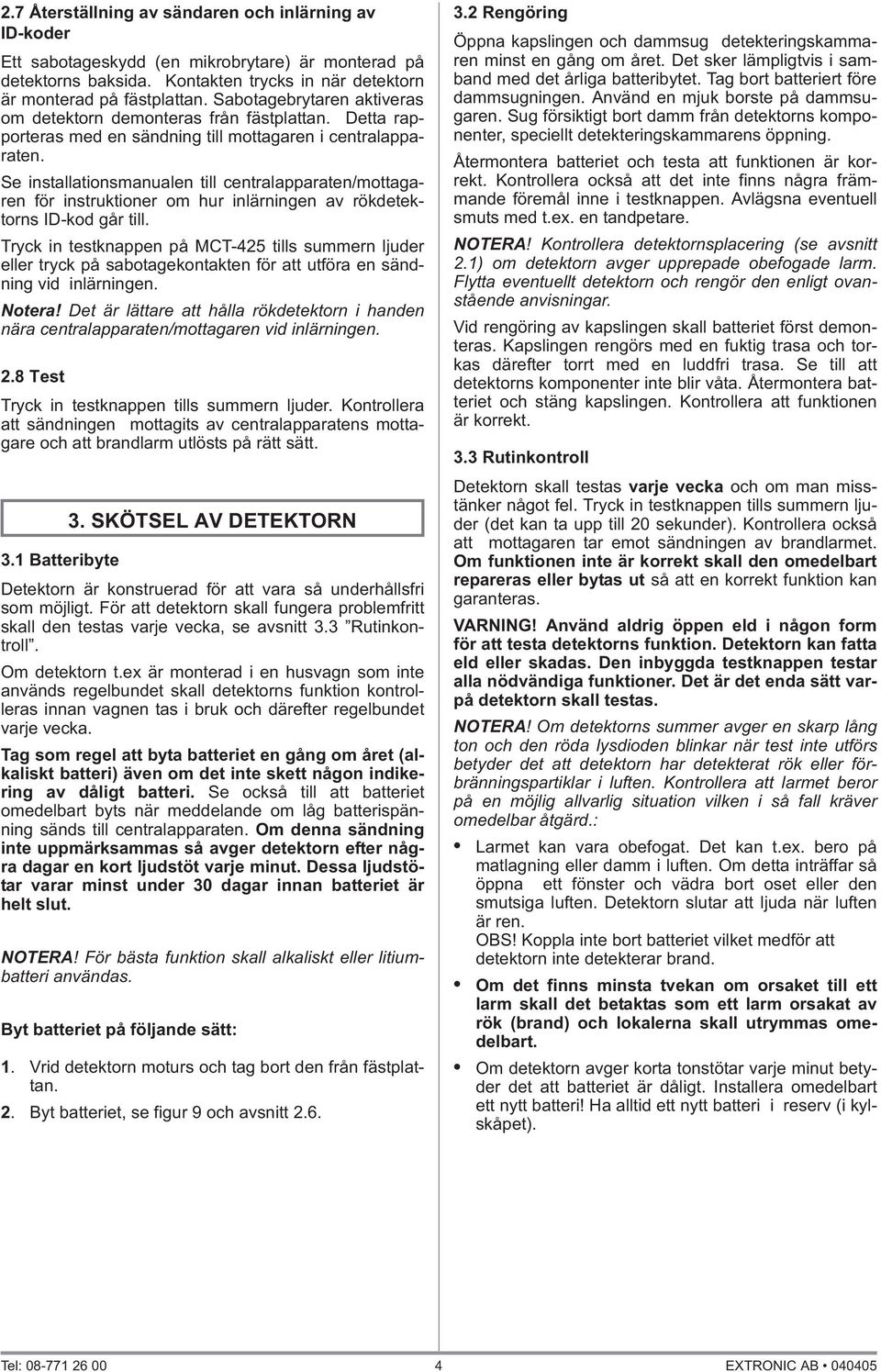

4 2.7 Återställning av sändaren och inlärning av ID-koder Ett sabotageskydd (en mikrobrytare) är monterad på detektorns baksida. Kontakten trycks in när detektorn är monterad på fästplattan. Sabotagebrytaren aktiveras om detektorn demonteras från fästplattan. Detta rapporteras med en sändning till mottagaren i centralapparaten. Se installationsmanualen till centralapparaten/mottagaren för instruktioner om hur inlärningen av rökdetektorns ID-kod går till. Tryck in testknappen på MCT-425 tills summern ljuder eller tryck på sabotagekontakten för att utföra en sändning vid inlärningen. Notera! Det är lättare att hålla rökdetektorn i handen nära centralapparaten/mottagaren vid inlärningen. 2.8 Test Tryck in testknappen tills summern ljuder. Kontrollera att sändningen mottagits av centralapparatens mottagare och att brandlarm utlösts på rätt sätt. 3.1 Batteribyte 3. SKÖTSEL AV DETEKTORN Detektorn är konstruerad för att vara så underhållsfri som möjligt. För att detektorn skall fungera problemfritt skall den testas varje vecka, se avsnitt 3.3 Rutinkontroll. Om detektorn t.ex är monterad i en husvagn som inte används regelbundet skall detektorns funktion kontrolleras innan vagnen tas i bruk och därefter regelbundet varje vecka. Tag som regel att byta batteriet en gång om året (alkaliskt batteri) även om det inte skett någon indikering av dåligt batteri. Se också till att batteriet omedelbart byts när meddelande om låg batterispänning sänds till centralapparaten. Om denna sändning inte uppmärksammas så avger detektorn efter några dagar en kort ljudstöt varje minut. Dessa ljudstötar varar minst under 30 dagar innan batteriet är helt slut. NOTERA! För bästa funktion skall alkaliskt eller litiumbatteri användas. Byt batteriet på följande sätt: 1. Vrid detektorn moturs och tag bort den från fästplattan. 2. Byt batteriet, se figur 9 och avsnitt Rengöring Öppna kapslingen och dammsug detekteringskammaren minst en gång om året. Det sker lämpligtvis i samband med det årliga batteribytet. Tag bort batteriert före dammsugningen. Använd en mjuk borste på dammsugaren. Sug försiktigt bort damm från detektorns komponenter, speciellt detekteringskammarens öppning. Återmontera batteriet och testa att funktionen är korrekt. Kontrollera också att det inte finns några främmande föremål inne i testknappen. Avlägsna eventuell smuts med t.ex. en tandpetare. NOTERA! Kontrollera detektornsplacering (se avsnitt 2.1) om detektorn avger upprepade obefogade larm. Flytta eventuellt detektorn och rengör den enligt ovanstående anvisningar. Vid rengöring av kapslingen skall batteriet först demonteras. Kapslingen rengörs med en fuktig trasa och torkas därefter torrt med en luddfri trasa. Se till att detektorns komponenter inte blir våta. Återmontera batteriet och stäng kapslingen. Kontrollera att funktionen är korrekt. 3.3 Rutinkontroll Detektorn skall testas varje vecka och om man misstänker något fel. Tryck in testknappen tills summern ljuder (det kan ta upp till 20 sekunder). Kontrollera också att mottagaren tar emot sändningen av brandlarmet. Om funktionen inte är korrekt skall den omedelbart repareras eller bytas ut så att en korrekt funktion kan garanteras. VARNING! Använd aldrig öppen eld i någon form för att testa detektorns funktion. Detektorn kan fatta eld eller skadas. Den inbyggda testknappen testar alla nödvändiga funktioner. Det är det enda sätt varpå detektorn skall testas. NOTERA! Om detektorns summer avger en skarp lång ton och den röda lysdioden blinkar när test inte utförs betyder det att detektorn har detekterat rök eller förbränningspartiklar i luften. Kontrollera att larmet beror på en möjlig allvarlig situation vilken i så fall kräver omedelbar åtgärd.: Larmet kan vara obefogat. Det kan t.ex. bero på matlagning eller damm i luften. Om detta inträffar så öppna ett fönster och vädra bort oset eller den smutsiga luften. Detektorn slutar att ljuda när luften är ren. OBS! Koppla inte bort batteriet vilket medför att detektorn inte detekterar brand. Om det finns minsta tvekan om orsaket till ett larm skall det betaktas som ett larm orsakat av rök (brand) och lokalerna skall utrymmas omedelbart. Om detektorn avger korta tonstötar varje minut betyder det att batteriet är dåligt. Installera omedelbart ett nytt batteri! Ha alltid ett nytt batteri i reserv (i kylskåpet). Tel: EXTRONIC AB

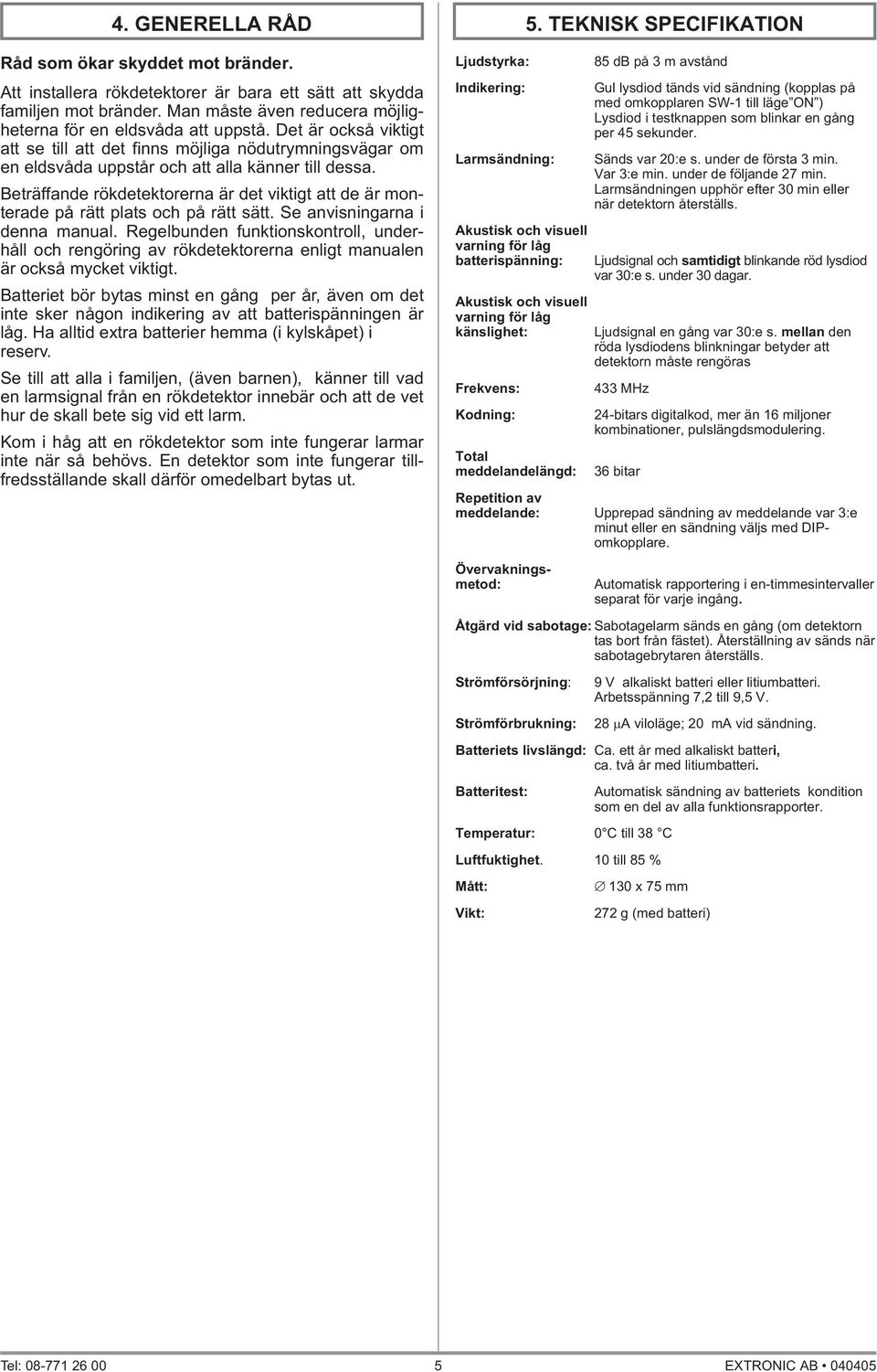

5 4. GENERELLA RÅD Råd som ökar skyddet mot bränder. Att installera rökdetektorer är bara ett sätt att skydda familjen mot bränder. Man måste även reducera möjligheterna för en eldsvåda att uppstå. Det är också viktigt att se till att det finns möjliga nödutrymningsvägar om en eldsvåda uppstår och att alla känner till dessa. Beträffande rökdetektorerna är det viktigt att de är monterade på rätt plats och på rätt sätt. Se anvisningarna i denna manual. Regelbunden funktionskontroll, underhåll och rengöring av rökdetektorerna enligt manualen är också mycket viktigt. Batteriet bör bytas minst en gång per år, även om det inte sker någon indikering av att batterispänningen är låg. Ha alltid extra batterier hemma (i kylskåpet) i reserv. Se till att alla i familjen, (även barnen), känner till vad en larmsignal från en rökdetektor innebär och att de vet hur de skall bete sig vid ett larm. Kom i håg att en rökdetektor som inte fungerar larmar inte när så behövs. En detektor som inte fungerar tillfredsställande skall därför omedelbart bytas ut. Ljudstyrka: Indikering: Larmsändning: Akustisk och visuell varning för låg batterispänning: Akustisk och visuell varning för låg känslighet: Frekvens: Kodning: Total meddelandelängd: 5. TEKNISK SPECIFIKATION 85 db på 3 m avstånd Gul lysdiod tänds vid sändning (kopplas på med omkopplaren SW-1 till läge ON ) Lysdiod i testknappen som blinkar en gång per 45 sekunder. Sänds var 20:e s. under de första 3 min. Var 3:e min. under de följande 27 min. Larmsändningen upphör efter 30 min eller när detektorn återställs. Ljudsignal och samtidigt blinkande röd lysdiod var 30:e s. under 30 dagar. Ljudsignal en gång var 30:e s. mellan den röda lysdiodens blinkningar betyder att detektorn måste rengöras 433 MHz 24-bitars digitalkod, mer än 16 miljoner kombinationer, pulslängdsmodulering. 36 bitar Repetition av meddelande: Upprepad sändning av meddelande var 3:e minut eller en sändning väljs med DIPomkopplare. Övervakningsmetod: Automatisk rapportering i en-timmesintervaller separat för varje ingång. Åtgärd vid sabotage: Sabotagelarm sänds en gång (om detektorn tas bort från fästet). Återställning av sänds när sabotagebrytaren återställs. Strömförsörjning: Strömförbrukning: 9 V alkaliskt batteri eller litiumbatteri. Arbetsspänning 7,2 till 9,5 V. 28 A viloläge; 20 ma vid sändning. Batteriets livslängd: Ca. ett år med alkaliskt batteri, ca. två år med litiumbatteri. Batteritest: Temperatur: 0 C till 38 C Luftfuktighet. 10 till 85 % Mått: Vikt: Automatisk sändning av batteriets kondition som en del av alla funktionsrapporter. 130 x 75 mm 272 g (med batteri) Tel: EXTRONIC AB
