HBA. MicroLed Plus VARNINGSLJUS MED LYSDIODER

Transkript

1 H VRNINGLJU ME LYIOER MicroLed Plus H Fordonsteknik Fågelviksvägen 18-20, 1 3 Norsborg Tel: (+6) Fax: (+6) Web:

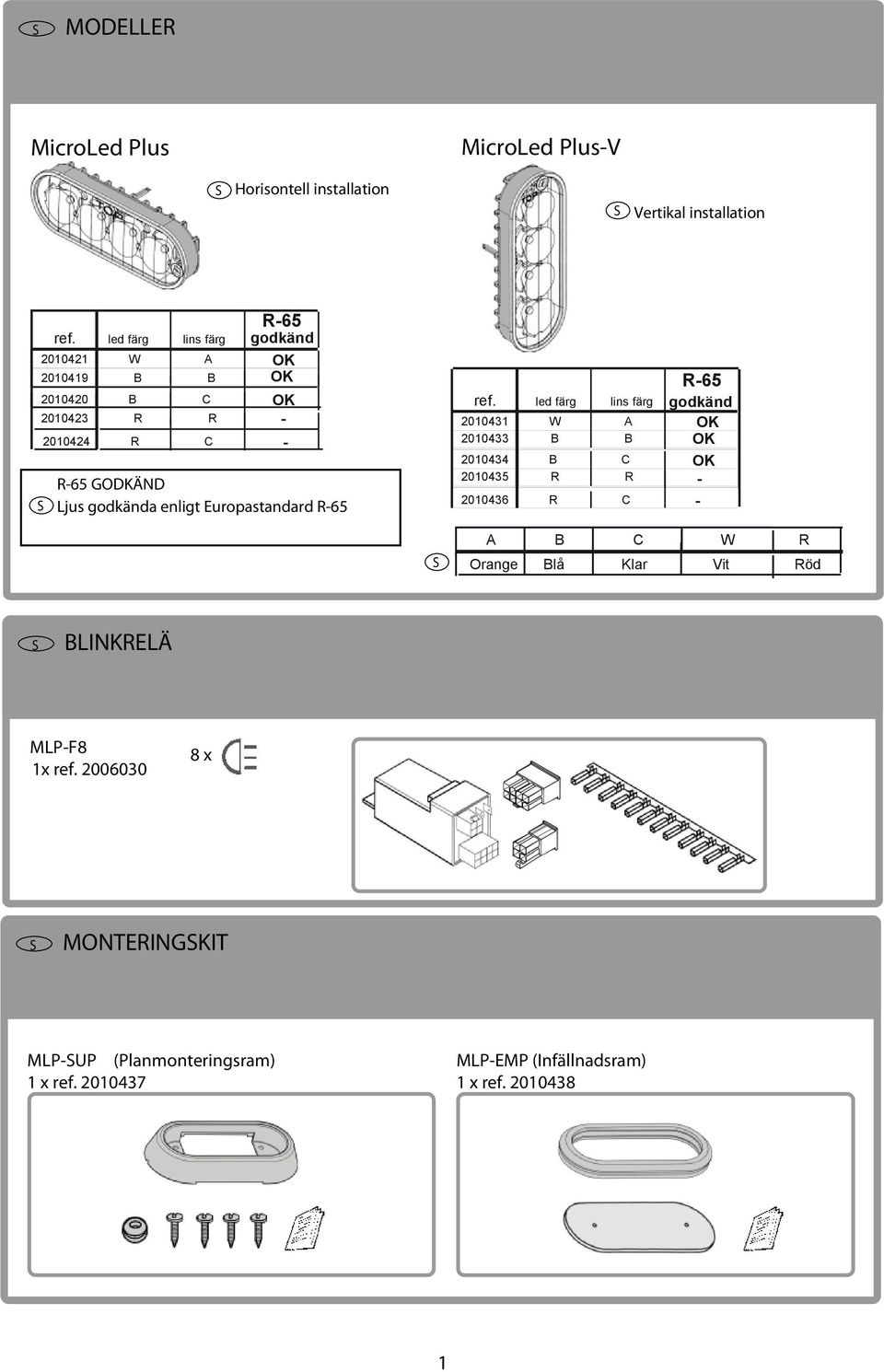

2 MOELLER MicroLed Plus MicroLed Plus-V Horisontell installation Vertikal installation R-6 ref. led färg lins färg godkänd W OK OK R R R OK - ref led färg W lins färg godkänd OK R OK OK R-6 GOKÄN Ljus godkända enligt Europastandard R R R R - - W R Orange lå Klar Vit Röd LINKRELÄ MLP-F8 1x ref x MONTERINGKIT MLP-UP (Planmonteringsram) 1 x ref MLP-EMP (Infällnadsram) 1 x ref

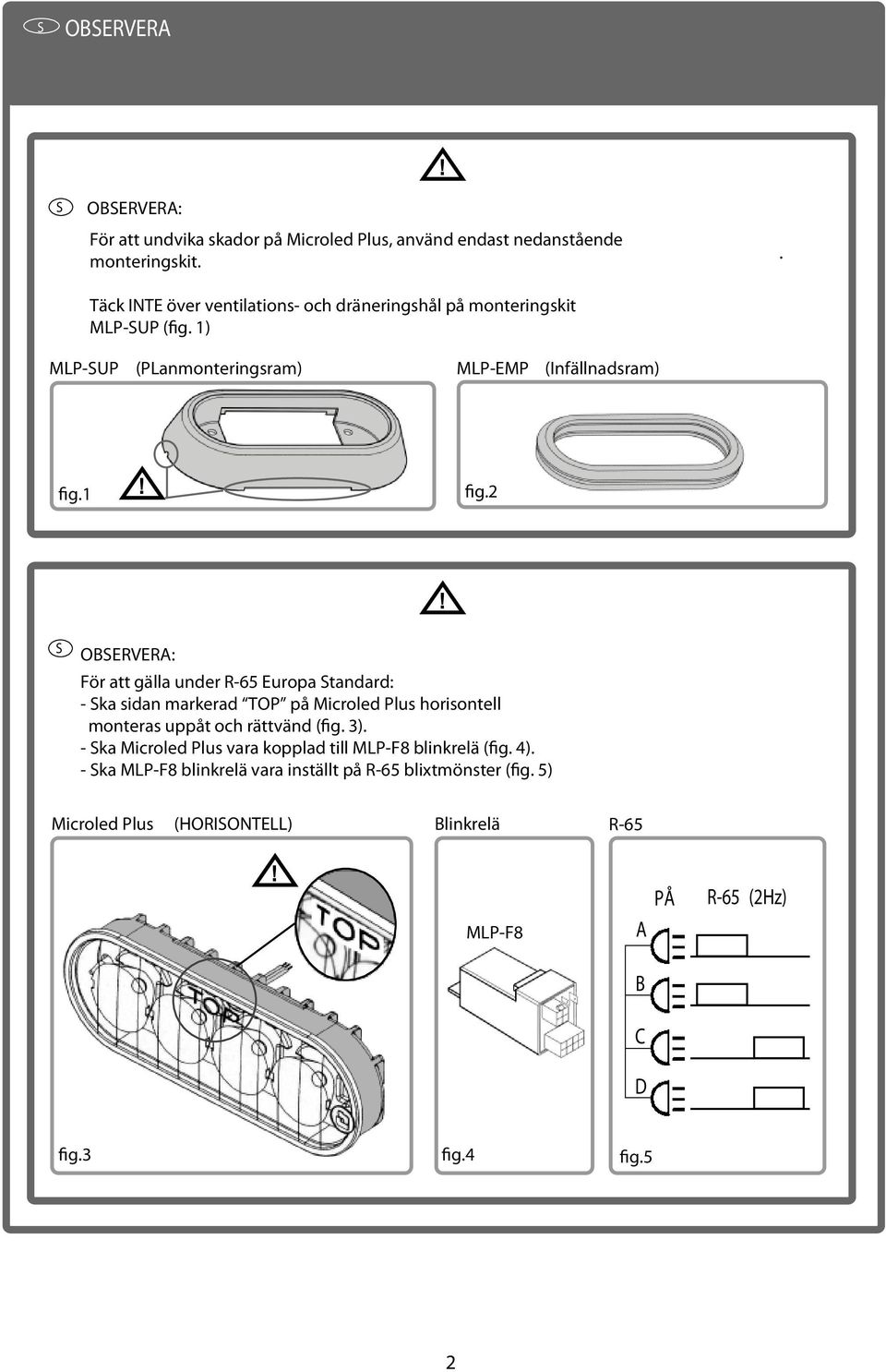

3 OERVER OERVER: För att undvika skador på Microled Plus, använd endast nedanstående monteringskit. Täck INTE över ventilations- och dräneringshål på monteringskit MLP-UP (fig. 1). MLP-UP (PLanmonteringsram) MLP-EMP (Infällnadsram) fig.1 fig.2 OERVER: För att gälla under R-6 Europa tandard: - ka sidan markerad TOP på Microled Plus horisontell monteras uppåt och rättvänd (fig. 3). - ka Microled Plus vara kopplad till MLP-F8 blinkrelä (fig. ). - ka MLP-F8 blinkrelä vara inställt på R-6 blixtmönster (fig. ) Microled Plus (HORIONTELL) linkrelä R-6 MLP-F8 R-6 (2Hz) fig.3 fig. fig. 2

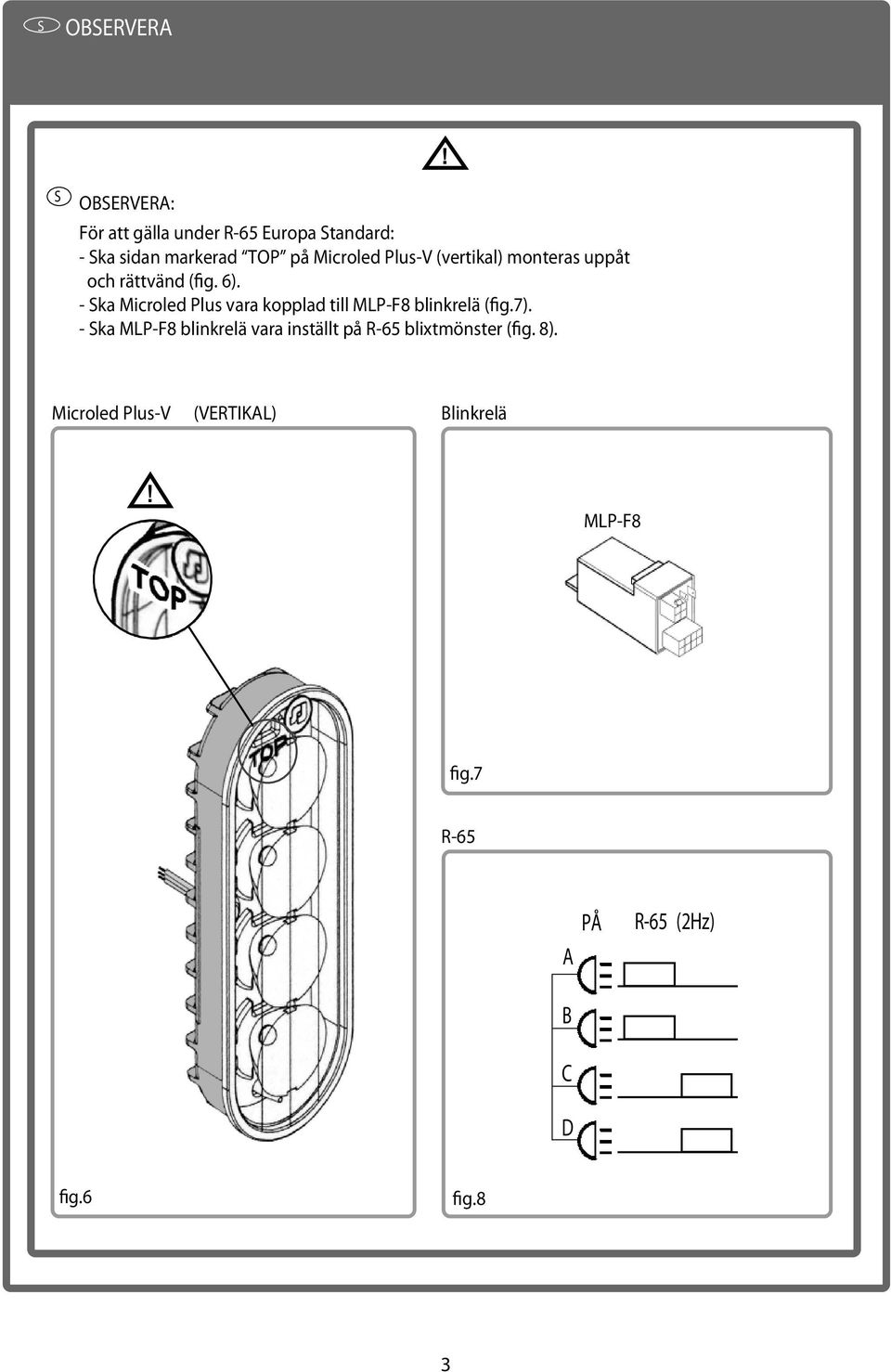

4 OERVER OERVER: För att gälla under R-6 Europa tandard: - ka sidan markerad TOP på Microled Plus-V (vertikal) monteras uppåt och rättvänd (fig. 6). - ka Microled Plus vara kopplad till MLP-F8 blinkrelä (fig.7). - ka MLP-F8 blinkrelä vara inställt på R-6 blixtmönster (fig. 8). Microled Plus-V (VERTIKL) linkrelä MLP-F8 fig.7 R-6 R-6 (2Hz) fig.6 fig.8 3

5 MLP-UP MONTERING etta behövs (medföljer ej) Ø 3, mm Ø mm 3 x 0, Philips PH3 ÄKRING 7 ÄKRING Monteringsanvisning MicroLed Plus (HORIONTELL) Ø 3, mm Ø mm Ø 3, mm

6 MLP-UP MONTERING etta behövs (medföljer ej) Ø 3, mm Ø mm Philips PH3 3 x 0, ÄKRING ÄKRING Monteringsanvisning Microled Plus-V (VERTIKL) Ø 3, mm Ø mm Ø 3, mm E

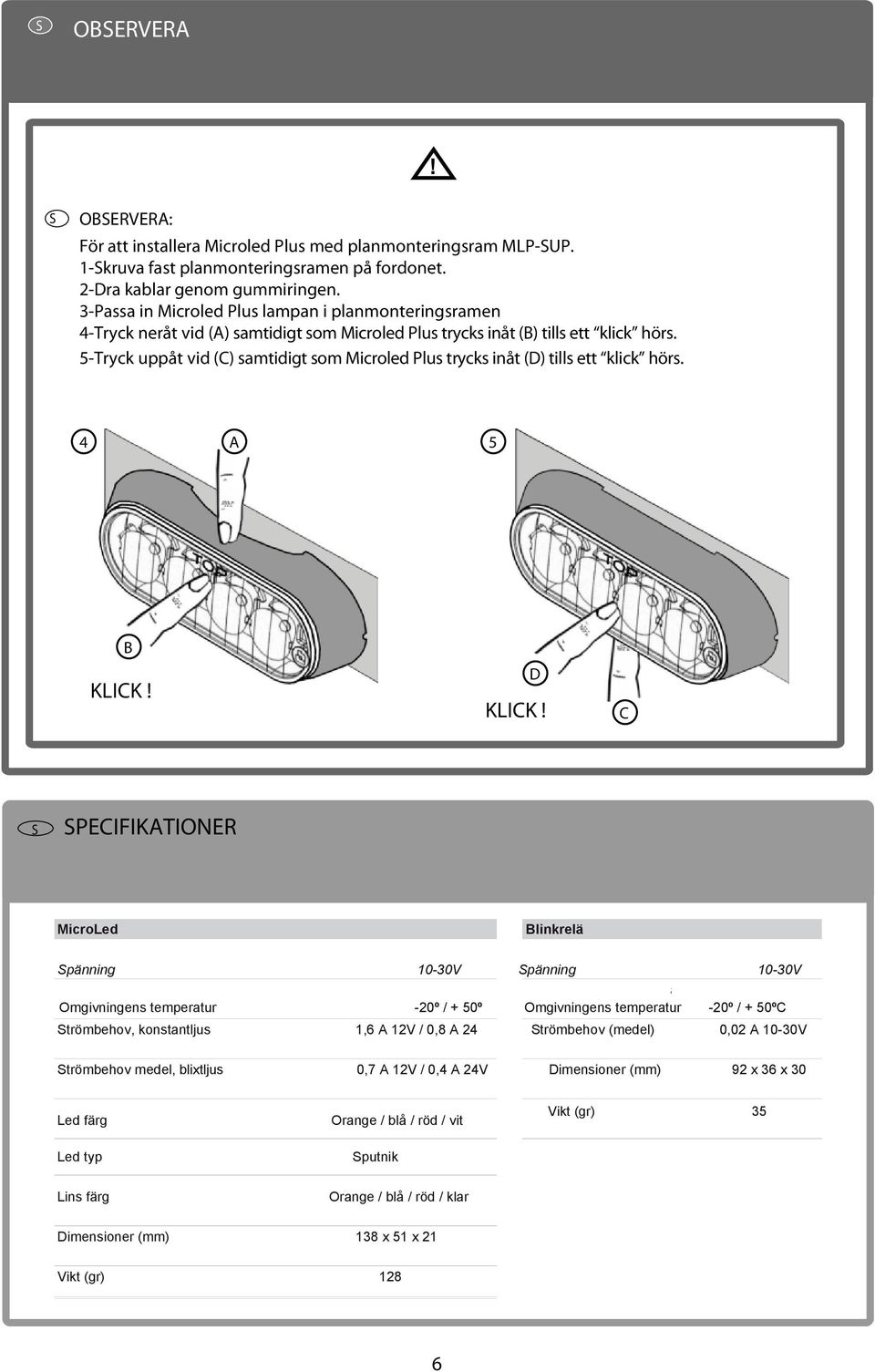

7 OERVER OERVER: För att installera Microled Plus med planmonteringsram MLP-UP. 1-kruva fast planmonteringsramen på fordonet. 2-ra kablar genom gummiringen. 3-Passa in Microled Plus lampan i planmonteringsramen -Tryck neråt vid () samtidigt som Microled Plus trycks inåt () tills ett klick hörs. -Tryck uppåt vid () samtidigt som Microled Plus trycks inåt () tills ett klick hörs. KLIK KLIK PEIFIKTIONER MicroLed linkrelä pänning 10-30V pänning 10-30V Omgivningens temperatur -20º / + 0º a Omgivningens temperatur -20º / + 0º trömbehov, konstantljus 1,6 12V / 0,8 2 trömbehov (medel) 0, V trömbehov medel, blixtljus 0,7 12V / 0, 2V imensioner (mm) 92 x 36 x 30 Led färg Orange / blå / röd / vit Vikt (gr) 3 Led typ putnik Lins färg Orange / blå / röd / klar imensioner (mm) 138 x 1 x 21 Vikt (gr) 128 6

8 MLP-EMP MONTERING etta behövs (Medföljer ej) Ø mm E Philips PH3 3 x 0, ÄKRING 7 ÄKRING Monteringsanvisning MicroLed Plus (HORIONTELL) Ø mm 87, mm Ø 8 6 7

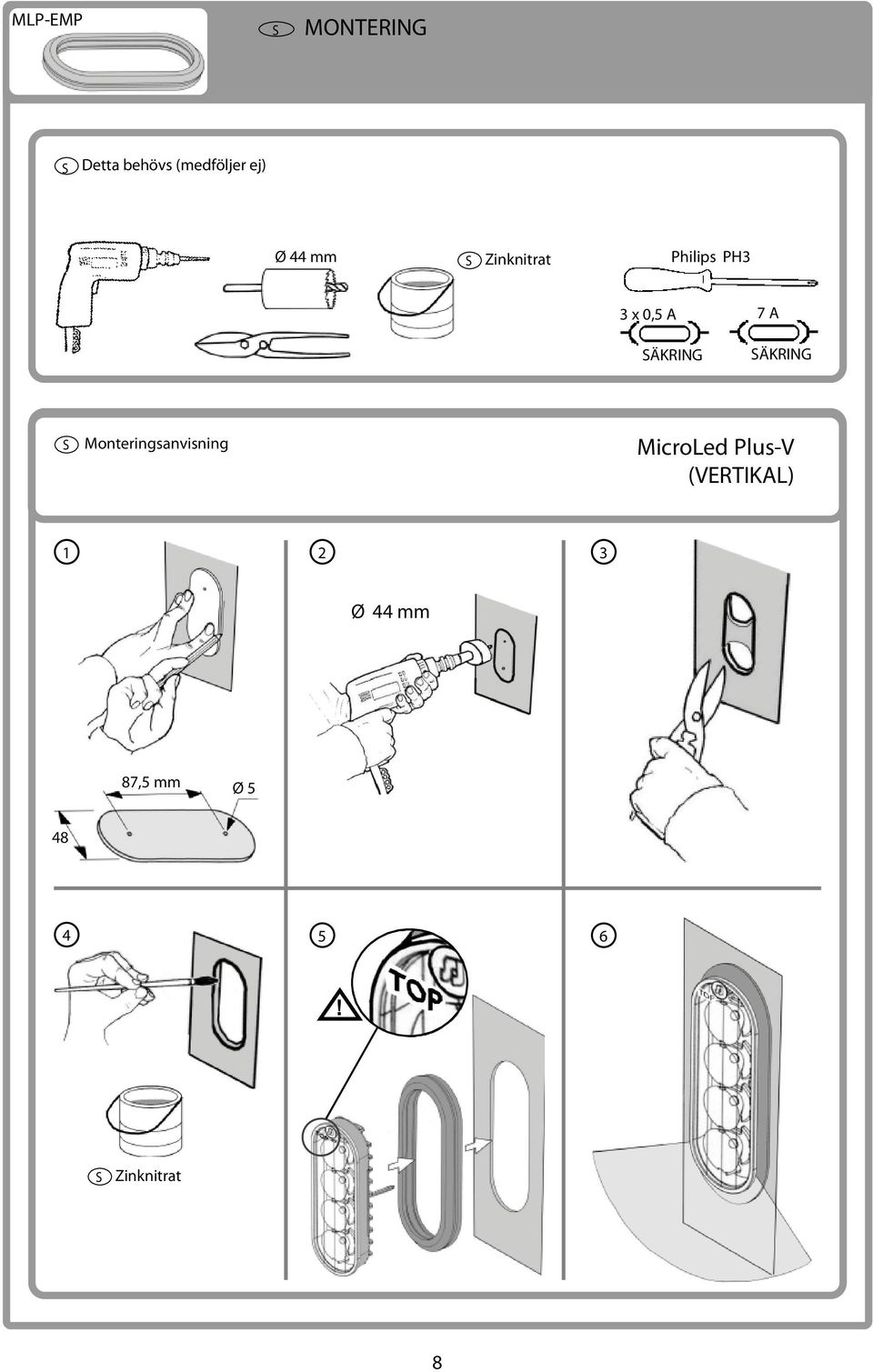

9 MLP-EMP MONTERING etta behövs (medföljer ej) Ø mm Philips PH3 3 x 0, ÄKRING 7 ÄKRING Monteringsanvisning MicroLed Plus-V (VERTIKL) Ø mm 87, mm Ø 8 6 8

10 LINKMÖNTER INTÄLLNING Kablar, strömbrytare och säkringar medföljer ej. Rekommenderat är att använda en W-21 strömställare eller liknande. Flasher MLP-F8 ref synkroniserade lampor - TTERI Huvudbrytare ryter kanal, UTGÅNG äkring TYRNING + TTERI Tryckknapp Ändring av blinkmönster ryter kanal, RUN - TTERI - TTERI RUN RÖ RÖ RUN - TTERI - TTERI RUN RÖ RÖ RUN - TTERI - TTERI RUN RÖ RÖ RUN - TTERI - TTERI RUN RÖ RÖ 9

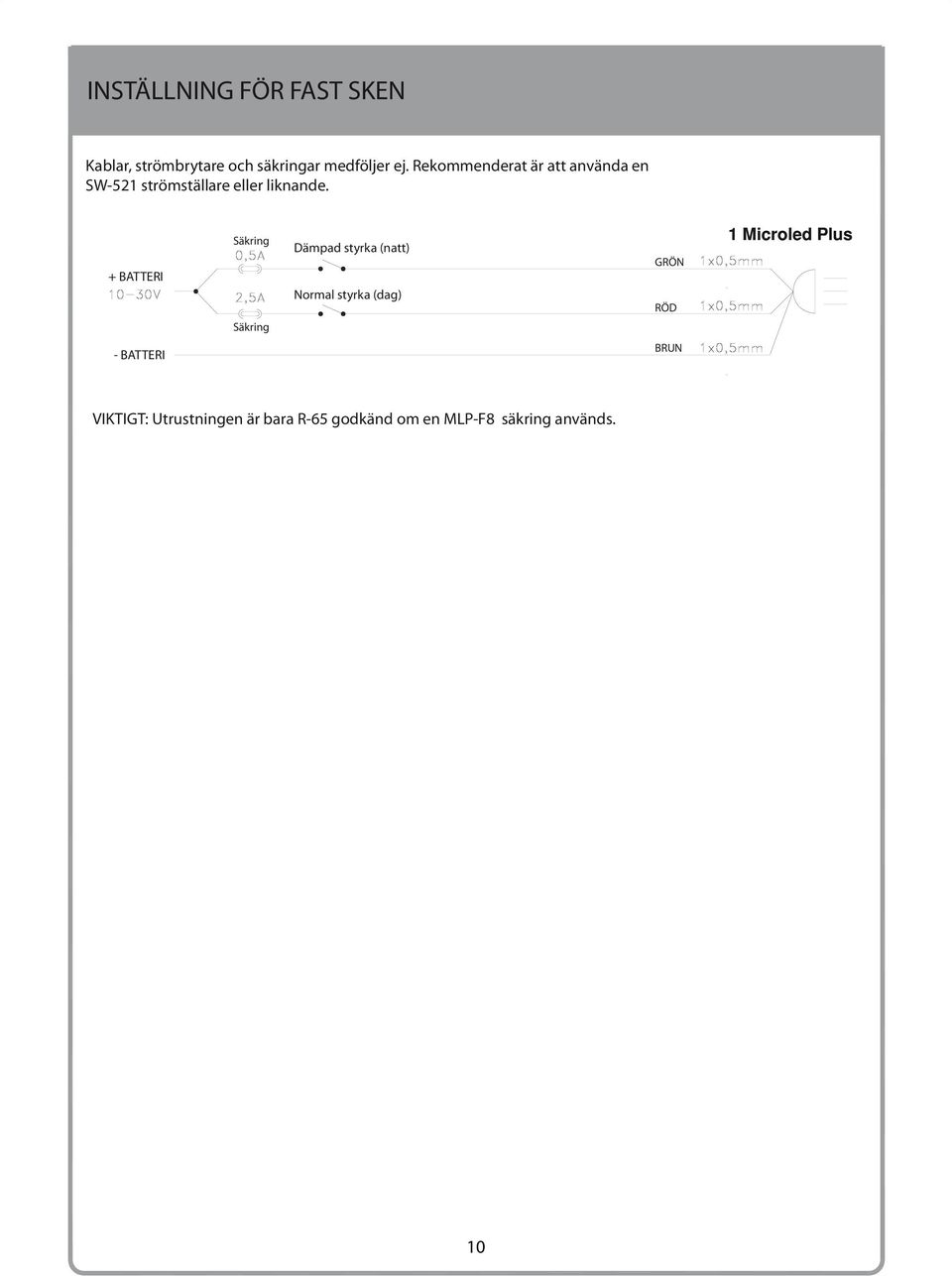

11 INTÄLLNING FÖR FT KEN Kablar, strömbrytare och säkringar medföljer ej. Rekommenderat är att använda en W-21 strömställare eller liknande. + TTERI äkring äkring ämpad styrka (natt) Normal styrka (dag) RÖ - TTERI RUN VIKTIGT: Utrustningen är bara R-6 godkänd om en MLP-F8 säkring används. 10

12 FUNKTION ÄNRING V LINKMÖNTER 1 linkmönster - (2,3Hz) 2 E- (1,6Hz) 3 E-3 (3Hz) OULE-10 (2,Hz) INTELLI-MX2 (1,7Hz) 6 R-6 (2Hz) O För användning i verige. gäller ENT detta blinkmönster 7 F (2,2Hz) 8 QU (1,Hz)

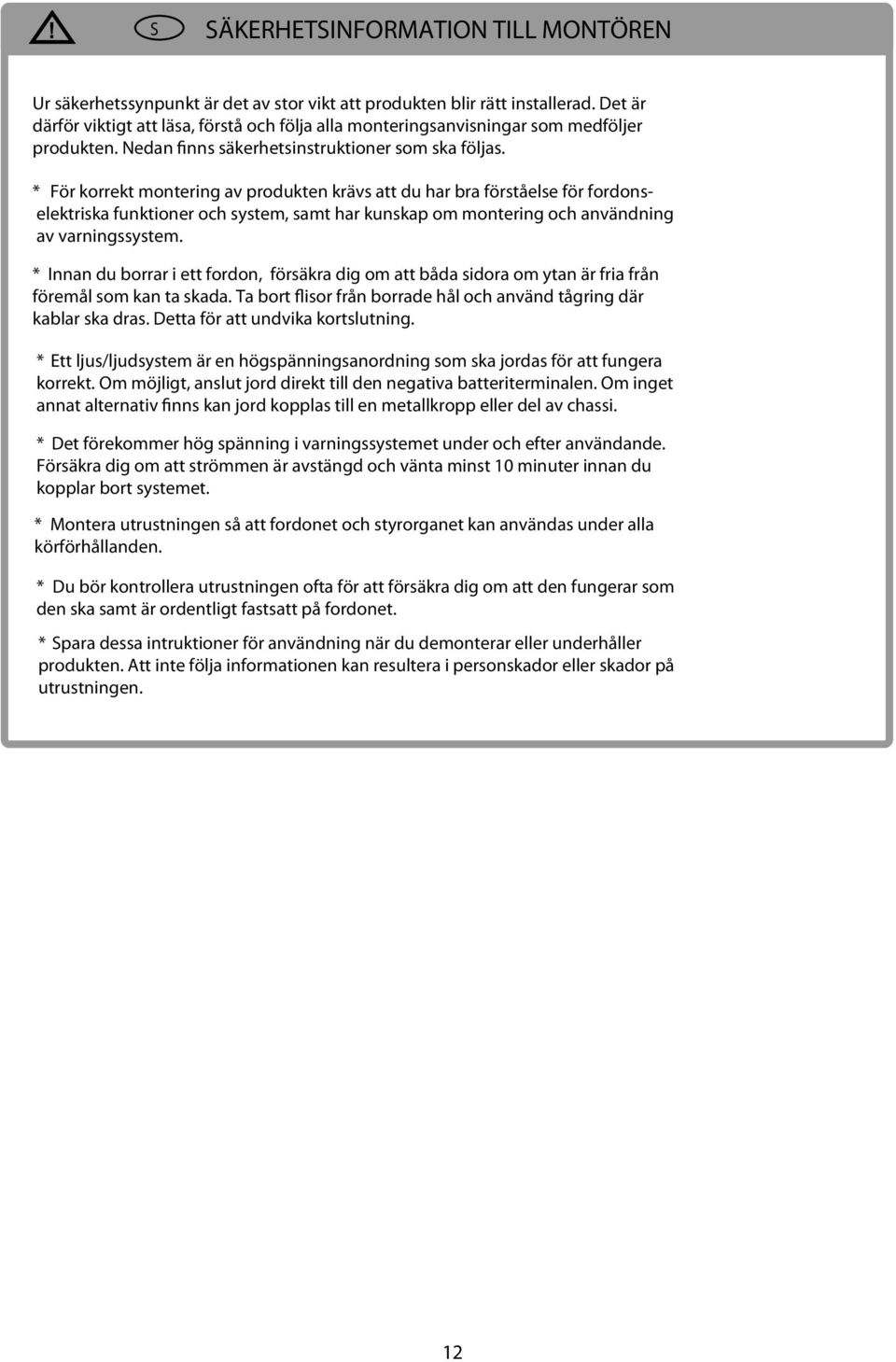

13 ÄKERHETINFORMTION TILL MONTÖREN Ur säkerhetssynpunkt är det av stor vikt att produkten blir rätt installerad. et är därför viktigt att läsa, förstå och följa alla monteringsanvisningar som medföljer produkten. Nedan finns säkerhetsinstruktioner som ska följas. * För korrekt montering av produkten krävs att du har bra förståelse för fordonselektriska funktioner och system, samt har kunskap om montering och användning av varningssystem. * Innan du borrar i ett fordon, försäkra dig om att båda sidora om ytan är fria från föremål som kan ta skada. Ta bort flisor från borrade hål och använd tågring där kablar ska dras. etta för att undvika kortslutning. * Ett ljus/ljudsystem är en högspänningsanordning som ska jordas för att fungera korrekt. Om möjligt, anslut jord direkt till den negativa batteriterminalen. Om inget annat alternativ finns kan jord kopplas till en metallkropp eller del av chassi. * et förekommer hög spänning i varningssystemet under och efter användande. Försäkra dig om att strömmen är avstängd och vänta minst 10 minuter innan du kopplar bort systemet. * Montera utrustningen så att fordonet och styrorganet kan användas under alla körförhållanden. * u bör kontrollera utrustningen ofta för att försäkra dig om att den fungerar som den ska samt är ordentligt fastsatt på fordonet. * para dessa intruktioner för användning när du demonterar eller underhåller produkten. tt inte följa informationen kan resultera i personskador eller skador på utrustningen. 12
