MONTERINGSANVISNINGAR DC Inverter KFR 26 & 34 GW/ZBP

Transkript

1 MONTERINGSANVISNINGAR DC Inverter KFR 26 & 34 GW/ZBP Reviderad EG

2 INNEHÅLL. 1. Komponenter och avstånd 2. Installation av inomhusdel 3. Ändring av kondensvattenrör 4. Installation av utomhusdel 5. Elschema KFR26-34GW/ZBP Kyla / Värme

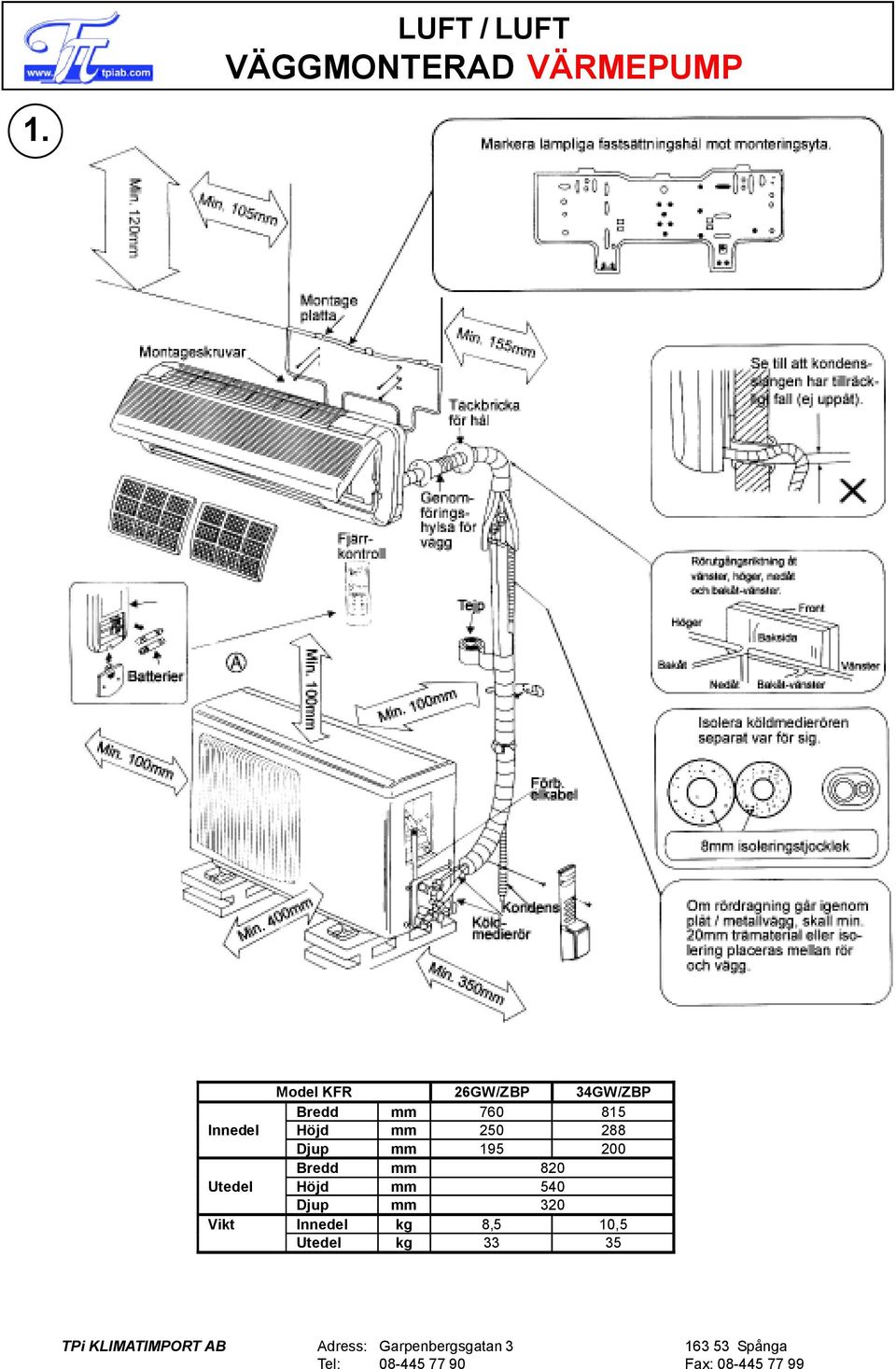

3 1. Model KFR 26GW/ZBP 34GW/ZBP Bredd mm Innedel Höjd mm Djup mm Bredd mm 820 Utedel Höjd mm 540 Djup mm 320 Vikt Innedel kg 8,5 10,5 Utedel kg 33 35

4 2. INSTALLATION AV INOMHUSDEL. 1. Skruva fast monteringsplåten på vägg och lämna fritt utrymme enligt nedan. För att undvika småvibrationer från monteringsplåten skall infästningar med pilmarkering användas. Min. 120 mm Min. 105 mm från vägg Min. 155 mm från vägg Kontrollera att monteringsplåten är i våg 2. Håltagning i vägg. Markera placeringen av hålet som skall komma lägre än underkanten på inomhusdelen. Borra ett Ø 65 mm hål och montera genomföringshylsan. Hål i vägg Ø 65 mm Lyft ej kondensslangen uppåt Inomhus Genomföringshylsa Isolering Öppning fär rörutgång åt vänster 3. Köldmedierör och kondensvatten. Beroende på placering kan köldmedierör och kondensvatten ledas åt vänster, höger, nedåt eller bakåt. OBS! kondensröret skall ligga under köldmedierören och får ej vikas uppåt. A B C E D F A. Kondensavlopp D. Öppning för rördragning åt höger B. Vätskeledning E. Tejpa ihop rören C. Suggasledning F. Öppning för rördragning nedåt 4. Ändrad riktning av kondensrör. Om kondens skall ledas ut från vänster sida,måste modifiering utföras för att förhindra läckage. Se instruktioner under avsnitt Fastsättning av inomhusdel på monteringsplåt. Inomhusdel Monteringsplåt Haka fast innedelen i överkant på monteringsplåten och vik nedåt / inåt så att aggregatet hakar i infästning.

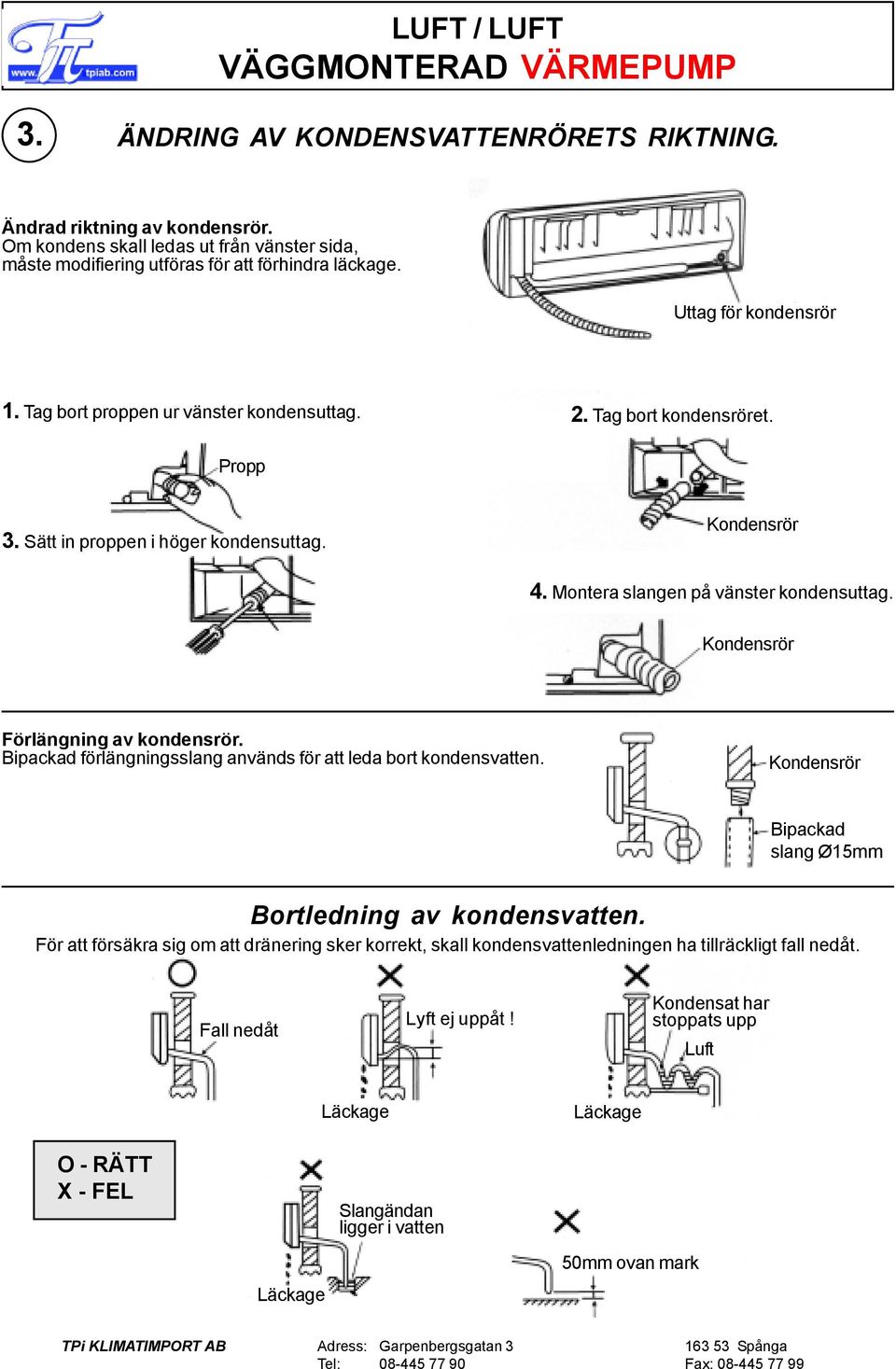

5 3. ÄNDRING AV KONDENSVATTENRÖRETS RIKTNING. Ändrad riktning av kondensrör. Om kondens skall ledas ut från vänster sida, måste modifiering utföras för att förhindra läckage. Uttag för kondensrör 1. Tag bort proppen ur vänster kondensuttag. 2. Tag bort kondensröret. Propp 3. Sätt in proppen i höger kondensuttag. Kondensrör 4. Montera slangen på vänster kondensuttag. Kondensrör Förlängning av kondensrör. Bipackad förlängningsslang används för att leda bort kondensvatten. Kondensrör Bipackad slang Ø15mm Bortledning av kondensvatten. För att försäkra sig om att dränering sker korrekt, skall kondensvattenledningen ha tillräckligt fall nedåt. Fall nedåt Lyft ej uppåt! Kondensat har stoppats upp Luft Läckage Läckage O - RÄTT X - FEL Läckage Slangändan ligger i vatten 50mm ovan mark

6 4. INSTALLATION AV UTOMHUSDEL. 1. Utomhusdelen bör transporteras i originalkartongen till monteringsplatsen, för att undvika skador. 2. Under transport får aggregatet ej lutas i mer än Montera utomhusdelen på betongfundament eller liknande. Montage kan även utföras på kraftiga konsoller. Fastsättningsbultarna skall låsas på lämpligt sätt så att de ej vibrerar loss. Ø 8 låsbricka M8 x 20 bult Betong M8 expanderbult Konsoll Köldmedierörsanslutningar Avstängningskran vätskeledning 2. Vätskeledning 3. Suggasledning 4. Täthattar till insexuttag (avstängningskran) 5. Avstängningskran suggasledning 6. Serviceuttag Standardrörlängd med fabriksfyllning = 6 m. Max rörlängd = 10 m. Kompletteringsfyllning 26 = 15g / m, 34 = 20g / m. Använd alltid mothåll vid åtdragning av muttrar Elanslutning Skruva bort luckan som skyddar anslutningsplintarna och anslut kontroll-/signalkabeln enligt elschema. Skyddslucka Lyft bort luckan efter att skruven lossats Dragavlastning för elkabel
