Digital dagtidsklocka med vecko-/dagsprogram och blandad händelsegenerator.

Transkript

1 LightBoy [baksidan] [slut baksidan] Kvalitet från G E V Internet: E-post: info@gev.de Digital dagtidsklocka med vecko-/dagsprogram och blandad händelsegenerator. Klockans funktioner och egenskaper 2 program per dag kan förväljas (2 x ON, 2 x OFF) LCD-skärm Programmerbar till närmaste minut Utbytbart batteri (nödström) Slumpfunktion 24-timmarsprogram / 7 dagar Teknisk utrustning (Fig. A) 1. Koppling till cigarettuttag / eluttag i instrumentbrädan. 2. Lock för cigarettändare (avlägsna vid användning med instrumentbrädesuttag) 3. Återställningsknapp 4. Skärm OK-knapp för att bekräfta inställt värde och hoppa till nästa menyval Batterifack (LR44) 9. Stativ för att mer flexibel placering av klockan. 10. Uttag Detaljer på skärm (Fig. C) På skärmen syns två pilar. En pil pekar ut aktuell veckodag. Förkortningen betyder följande: M = Måndag T = Tisdag W = Onsdag TH = Torsdag

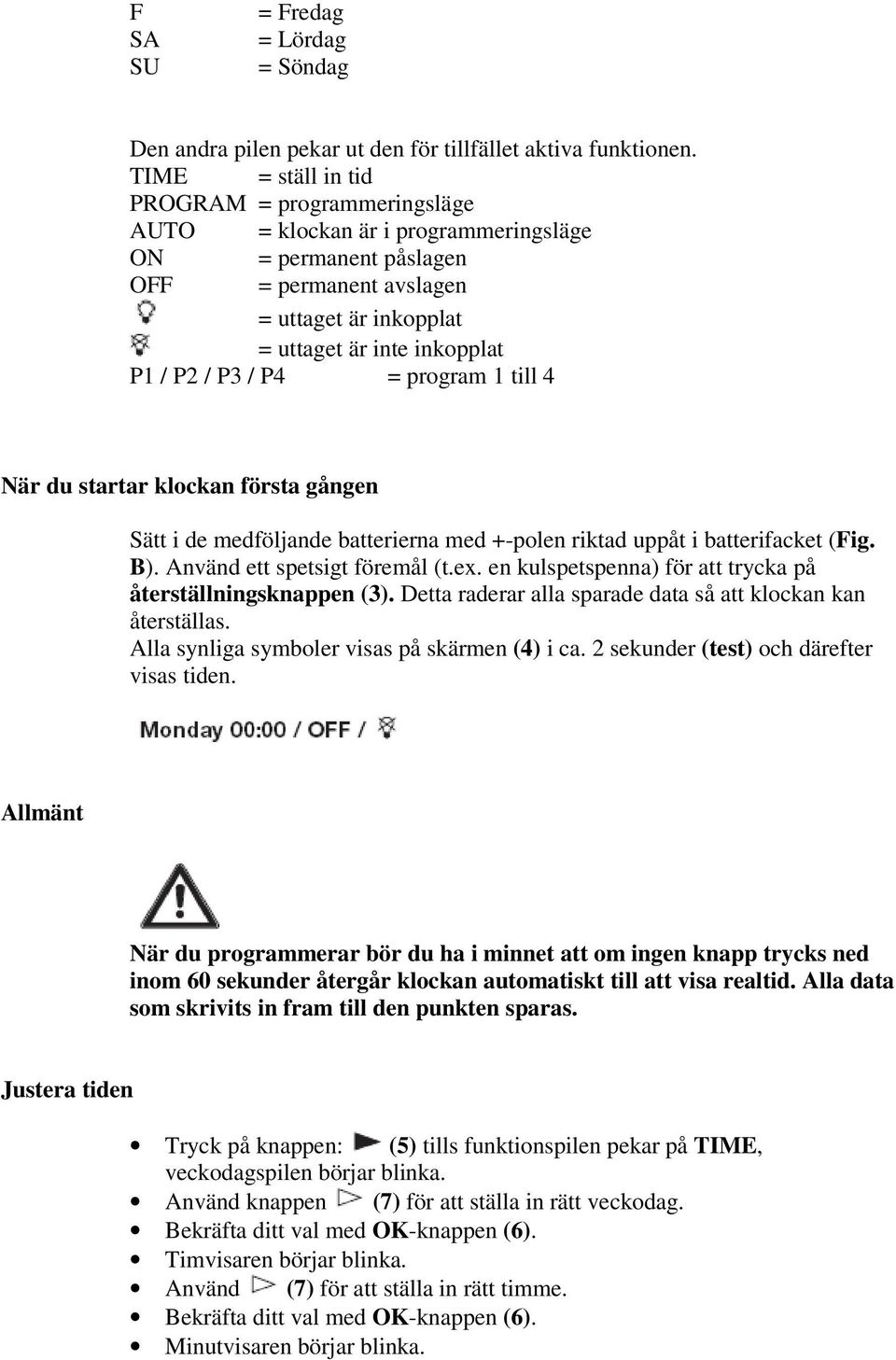

2 F SA SU = Fredag = Lördag = Söndag Den andra pilen pekar ut den för tillfället aktiva funktionen. TIME = ställ in tid PROGRAM = programmeringsläge AUTO = klockan är i programmeringsläge ON = permanent påslagen OFF = permanent avslagen = uttaget är inkopplat = uttaget är inte inkopplat P1 / P2 / P3 / P4 = program 1 till 4 När du startar klockan första gången Sätt i de medföljande batterierna med +-polen riktad uppåt i batterifacket (Fig. B). Använd ett spetsigt föremål (t.ex. en kulspetspenna) för att trycka på återställningsknappen (3). Detta raderar alla sparade data så att klockan kan återställas. Alla synliga symboler visas på skärmen (4) i ca. 2 sekunder (test) och därefter visas tiden. Allmänt När du programmerar bör du ha i minnet att om ingen knapp trycks ned inom 60 sekunder återgår klockan automatiskt till att visa realtid. Alla data som skrivits in fram till den punkten sparas. Justera tiden Tryck på knappen: (5) tills funktionspilen pekar på TIME, veckodagspilen börjar blinka. Använd knappen (7) för att ställa in rätt veckodag. Timvisaren börjar blinka. Använd (7) för att ställa in rätt timme. Minutvisaren börjar blinka.

3 Använd (7) för att ställa in rätt minut För att lämna tidsjusteringsläget, tryck på knappen (5). Programmera växlingsklockan Klockan har fyra program P1 / P2 / P3 / P4 som kan omprogrammeras för varje veckodag. Klockan har fyra program P1 / P2 / P3 / P4 som kan omprogrammeras för varje veckodag. Program P1 och P3 växlar uttaget (10) till PÅ (aktiv) och program P2 och P4 växlar uttaget (19) till AV. Programmen kan programmeras individuellt för varje veckodag. Det betyder att två program kan vara aktiva och 2 är avstängda per dag x 7 dagar (Mån-Sön) = max. 14 aktiva och 14 avstängda per vecka. 1. Tryck på symbolknappen (5) tills funktionspilen pekar på PROGRAM, veckodagspilen börjar blinka. P1 och visas, skärmen växlar till aktiveringstid. 2. Använd knappen (7) för att ställa in vilken dag som klockan ska aktiveras. 3. Bekräfta ditt val med OK-knappen (6). 4. Timvisaren börjar blinka 5. Använd (7) för att ställa in önskad timme. 6. Bekräfta ditt val med OK-knappen (6). 7. Minutvisaren börjar blinka. 8. Använd (7) för att ställa in önskad minut 9. Bekräfta ditt val med OK-knappen (6). Radera program P2 och visas. Skärmen ändrar till avstängningstid och timvisaren börjar blinka. För att ställa in avstängningstid, upprepa steg 5 till 9. Därefter visas P3 och För att programmera den andra aktiverings- och avstängningstiden, upprepa proceduren som du utförde för att programmera P1 och P2. För att programmera en annan dag, tryck på SET-knappen (6) tills veckodagspilen börjar blinka (ca. 2 sekunder). Upprepa steg 2 till 9. Du kan avbryta programmeringen när du vill genom att trycka på knappen (5).

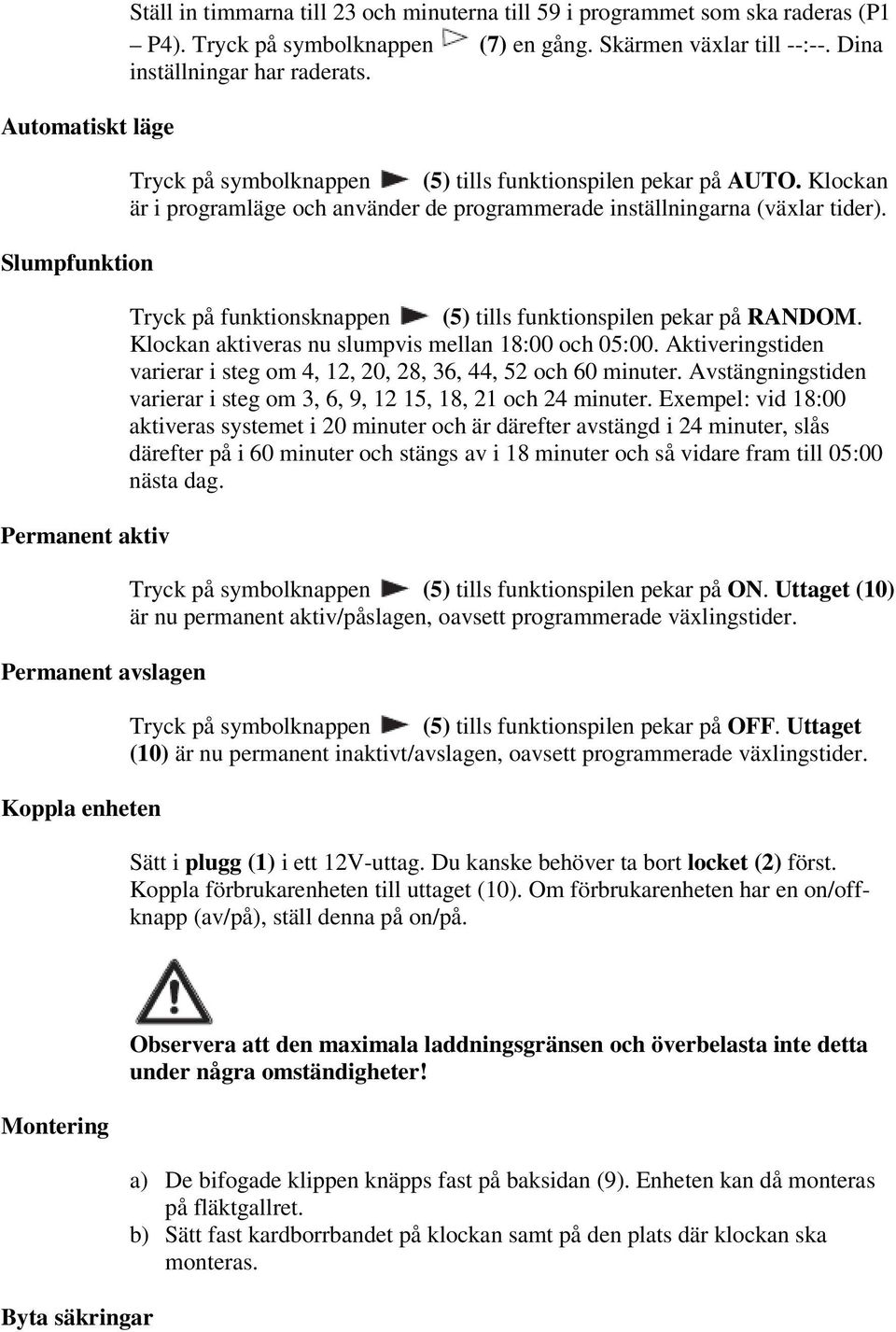

4 Automatiskt läge Slumpfunktion Permanent aktiv Permanent avslagen Koppla enheten Ställ in timmarna till 23 och minuterna till 59 i programmet som ska raderas (P1 P4). Tryck på symbolknappen (7) en gång. Skärmen växlar till --:--. Dina inställningar har raderats. Tryck på symbolknappen (5) tills funktionspilen pekar på AUTO. Klockan är i programläge och använder de programmerade inställningarna (växlar tider). Tryck på funktionsknappen (5) tills funktionspilen pekar på RANDOM. Klockan aktiveras nu slumpvis mellan 18:00 och 05:00. Aktiveringstiden varierar i steg om 4, 12, 20, 28, 36, 44, 52 och 60 minuter. Avstängningstiden varierar i steg om 3, 6, 9, 12 15, 18, 21 och 24 minuter. Exempel: vid 18:00 aktiveras systemet i 20 minuter och är därefter avstängd i 24 minuter, slås därefter på i 60 minuter och stängs av i 18 minuter och så vidare fram till 05:00 nästa dag. Tryck på symbolknappen (5) tills funktionspilen pekar på ON. Uttaget (10) är nu permanent aktiv/påslagen, oavsett programmerade växlingstider. Tryck på symbolknappen (5) tills funktionspilen pekar på OFF. Uttaget (10) är nu permanent inaktivt/avslagen, oavsett programmerade växlingstider. Sätt i plugg (1) i ett 12V-uttag. Du kanske behöver ta bort locket (2) först. Koppla förbrukarenheten till uttaget (10). Om förbrukarenheten har en on/offknapp (av/på), ställ denna på on/på. Montering Byta säkringar Observera att den maximala laddningsgränsen och överbelasta inte detta under några omständigheter! a) De bifogade klippen knäpps fast på baksidan (9). Enheten kan då monteras på fläktgallret. b) Sätt fast kardborrbandet på klockan samt på den plats där klockan ska monteras.

5 Viktiga punkter Pluggen (1) är utrustad med en 8A säkring. Denna kan bytas ut genom att ta bort locket (2) och tar isär pluggen (1) genom att avlägsna skruvarna. Förbrukade batterier Skydda från hetta, fukt, kyla och direkt solljus. Installera inte klockan ovanpå instrumentbrädan. Om strömmen går stängs växlingsklockan av men realtiden fungerar fortfarande. Med anledning av säkerhet ska enheter såsom tv-apparater, element etc. ska inte styras av växlingsklockan! Lämna förbrukade batterier till återvinning. Förbrukade batterier ska inte slängas med övrigt hushållsavfall. Batteriet ska inte slängas tillsammans med klockan. Tekniska specifikationer Koppling 12V DC + 10 % Belastning max. 8A max. 100W Säkringar 6 mm x 25 mm, 8A (per DIN 72581) Minne 28 (14 x aktiva och 14 x inaktiva, max. 2x aktiva och 2x inaktiva per dag) Batteri 1,5V, LR44 Energiförbrukning ca. 1W Användartemperatur -20oC - +40oC EC typ licens Vi förbehåller oss rätten att utföra tekniska och fysiska förändringar utan förvarning eller meddelande därom.
