MONTERINGSANVISNING Heno Duschpaneler

Storlek: px

Starta visningen från sidan:

Download "MONTERINGSANVISNING Heno Duschpaneler"

Monica Fransson
för 7 år sedan
Visningar:

1 INNEHÅLL 1. Viktig information Rörinstallation Montering av duschpanel Anslutning av vattenrör Skruvinfästningar Montering av duschhuvud Montering av handduschhållare Viktig information Sida 1 av 5

Skruvinfästningar... 4 6. Montering av duschhuvud... 5 7.

2 Duschhuvudet levereras löst i duschpanelen, och monteras efter bipackad o-ring monteras på väggbrickan i duschpanelen. På modeller med handdusch så monteras den bipackade handduschhållaren dit efter installation av panelen. Undvik att utsätta anslutningarna för belastningar. Rörledningarna till panelen ska klamras och fixeras mot vägg för stabilt stöd. Bipackade föravstängningar bör användas för att underlätta service i framtiden. 2. Rörinstallation Se till att rördragningen förhindrar ansamling av instängd luft i systemet. Tilloppsledningarnas rördragning ska göras så att det blir så liten effekt som möjligt på de dynamiska trycken i blandarens inloppsledningar när andra tappställen används. Spola alltid igenom rörledningarna innan de ansluts till duschpanelen. Sida 2 av 5

Rörledningarna till panelen ska klamras och fixeras mot vägg för stabilt stöd. Bipackade föravstängningar bör användas för att underlätta service i framtiden. 2.

3. Montering av duschpanel Anslutningen mellan duschpanelens utvändiga R15-gänga och avstängningsventilen ska ske med planpackning, lin eller annan gängtätning.

3 3. Montering av duschpanel Anslutningen mellan duschpanelens utvändiga R15-gänga och avstängningsventilen ska ske med planpackning, lin eller annan gängtätning. Rörsystemet ansluts mot avstängningsventilens 15 mm klämringskoppling, se mer information på nästa sida. Normalt monteras panelen så att tryckknapp/sensor alt. blandare (DP-2 Therm och DP-4 Therm) hamnar på 1100 mm över färdigt golv. Avstånd fästhål std L: 1166, CC: 90 mm. För handikappmodell gäller normalt 800 mm över färdigt golv. Avstånd fästhål hcp L: 1466, CC:90 mm. CC 160 gäller för paneler med inlopp för varmt och kallt vatten. På Sisab modeller, DP1 & DP3 Sisab gäller CC 40. På duschpanelens ovan och undersida finns 4 st. monteringshål. Mät ut panelens position och markera håltagning i de 4 monteringshålen. Borra och plugga enligt avsnitt skruvinfästningar (se sid 4). Använd enbart monteringsskruvar som är godkända för denna miljö. Anslut inkommande vatten som är avsett för panelen, glöm ej föravstängningar. För DP-3 och DP-4 anslut kablar från sensor och magnetventil till styr- enheten. För S-modeller med handdusch monteras handduschhållaren i avsedda hål på panelens vänstra sida. Täthetskontrollera alla anslutningar efter installation. Sida 3 av 5

blandare (DP-2 Therm och DP-4 Therm) hamnar på 1100 mm över färdigt golv. Avstånd fästhål std L: 1166, CC: 90 mm. För handikappmodell gäller normalt 800 mm över färdigt golv.

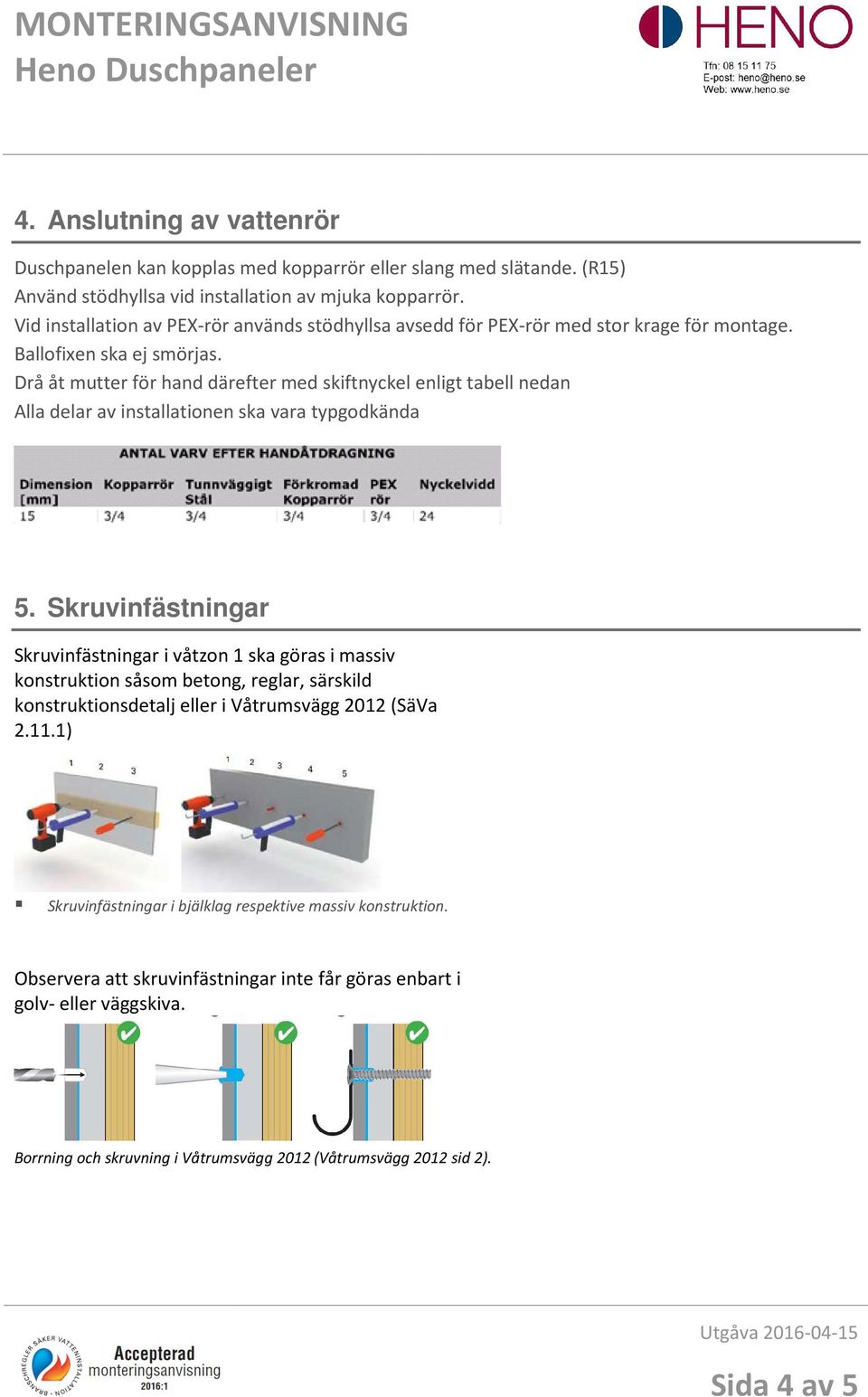

4 4. Anslutning av vattenrör Duschpanelen kan kopplas med kopparrör eller slang med slätande. (R15) Använd stödhyllsa vid installation av mjuka kopparrör. Vid installation av PEX-rör används stödhyllsa avsedd för PEX-rör med stor krage för montage. Ballofixen ska ej smörjas. Drå åt mutter för hand därefter med skiftnyckel enligt tabell nedan Alla delar av installationen ska vara typgodkända 5. Skruvinfästningar Skruvinfästningar i våtzon 1 ska göras i massiv konstruktion såsom betong, reglar, särskild konstruktionsdetalj eller i Våtrumsvägg 2012 (SäVa ) Skruvinfästningar i bjälklag respektive massiv konstruktion. Observera att skruvinfästningar inte får göras enbart i golv- eller väggskiva. Borrning och skruvning i Våtrumsvägg 2012 (Våtrumsvägg 2012 sid 2). Sida 4 av 5

Drå åt mutter för hand därefter med skiftnyckel enligt tabell nedan Alla delar av installationen ska vara typgodkända 5.

5 6. Montering av duschhuvud Fetta in o-ringen och montera den på väggbrickan (se figur 1) som sitter förmonterad på duschpanelen. Figur 1 Montera dit duschhuvudet på väggbrickan och lås fast med insex-skruven på ovansidan av duschhuvudet, (se figur 2) Figur 2 7. Montering av handduschhållare För S-modeller med handdusch monteras handduschhållaren i avsedda hål på panelens vänstra sida. Använd de medföljande rostfria torx-skruvarna. Notera att det är viktigt att hållaren monteras åt rätt håll så att handdusch handtaget sitter fast ordentligt. Upp Sida 5 av 5

Montering av handduschhållare För S-modeller med handdusch monteras handduschhållaren i avsedda hål på panelens vänstra sida.
