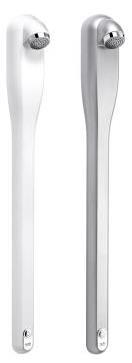

MONTERINGSANVISNING. Sida 1 av 14. Duschpanel Rada SPA Artnr: MT RSK: (Silver) Artnr: MT RSK: (Vit)

Transkript

1 INNEHÅLL Monteringsanvisning Allmänt Förpackningsinnehåll Hålmätning Borrinstruktion Sktuvinfästningar Renspolning Demontering Uppskruvning på vägg Rörmontering Montering av panel Provspolning Upphängning av panel Injustering Funktionsprövning Sida 1 av 14

2 1. Allmänt Se till att produkten installeras av en behörig installatör. Beakta alla lokala bygg- och rörläggningsbestämmelser. Duschpanelen bör placeras för enkel åtkomst vid användning och underhåll. Rutinunderhåll kan utföras med duschpanelen på plats. Försiktighet måste iakttas under installationen för att undvika risk för skador. Fortsatt användning av denna produkt vid förhållanden utanför dess specifikation kan allvarligt påverka prestandan och minska den effektiva livslängden, samt utgöra en potentiell risk för användarna. Placera inte produkten där den kan utsättas för frysning. Använd inte denna apparat om den har frusit. Denna enhet är avsedd att permanent anslutas till tillförselledningen av det mixade vattnet enligt beskrivning i dessa instruktioner. Enheten får inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller med brist på erfarenhet eller kunskap, såvida inte de har fått tillsyn eller instruktion. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten. Sida 2 av 14

3 2. Förpackningsinnehåll Sida 3 av 14

4 3. Hålmätning Använd den medlevererade borrmallen Sida 4 av 14

5 4. Borrinstruktion 5. Skruvinfästningar Skruvinfästningar i bjälklag respektive massiv konstruktion. Skruvinfästningar i våtzon 1 ska göras i massiv konstruktion såsom betong, reglar, särskild konstruktionsdetalj eller i Våtrumsvägg 2012 (SäVa ). Observera att skruvinfästningar inte får göras enbart i golv- eller väggskiva. Observera att skruvinfästningar inte får göras enbart i golv- eller väggskiva. Borrning och skruvning i Våtrumsvägg 2012 (Våtrumsvägg 2012 sid 2). Sida 5 av 14

6 6. Renspolning Sida 6 av 14

7 7. Demontering Sida 7 av 14

8 8. Uppskruvning på vägg Skruvinfästningar i bjälklag respektive massiv konstruktion. Skruvinfästningar i våtzon 1 ska göras i massiv konstruktion såsom betong, reglar, särskild konstruktionsdetalj eller i Våtrumsvägg 2012 (SäVa ). Observera att skruvinfästningar inte får göras enbart i golv- eller väggskiva. Observera att skruvinfästningar inte får göras enbart i golv- eller väggskiva. Borrning och skruvning i Våtrumsvägg 2012 (Våtrumsvägg 2012 sid 2). Sida 8 av 14

9 9. Rörmontering Kan kopplas med kopparrör eller slang med slätände. Använd stödhylsa vid installation av mjuka kopparrör. Vid installation av PEX-rör används stödhylsa avsedd för PEX-rör med stor krage för montage Ballofixen skall ej smörjas Dra åt mutter för hand därefter med fast nyckel eller skiftnyckel enligt fabrikants (Broen) tabell nedan Alla delar av installationen är typgodkända Sida 9 av 14

10 10. Montering av panel Sida 10 av 14

11 11. Provspolning Sida 11 av 14

12 12. Upphängning av panel Sida 12 av 14

13 13. Injustering Sida 13 av 14

14 14. Funktionsprövning Sida 14 av 14
