Installationslösningar enligt Nordtestmetoden NT VVS 129 och Branschreglerna Säker Vatteninstallation

Storlek: px
Starta visningen från sidan:

Download "Installationslösningar enligt Nordtestmetoden NT VVS 129 och Branschreglerna Säker Vatteninstallation"

Transkript

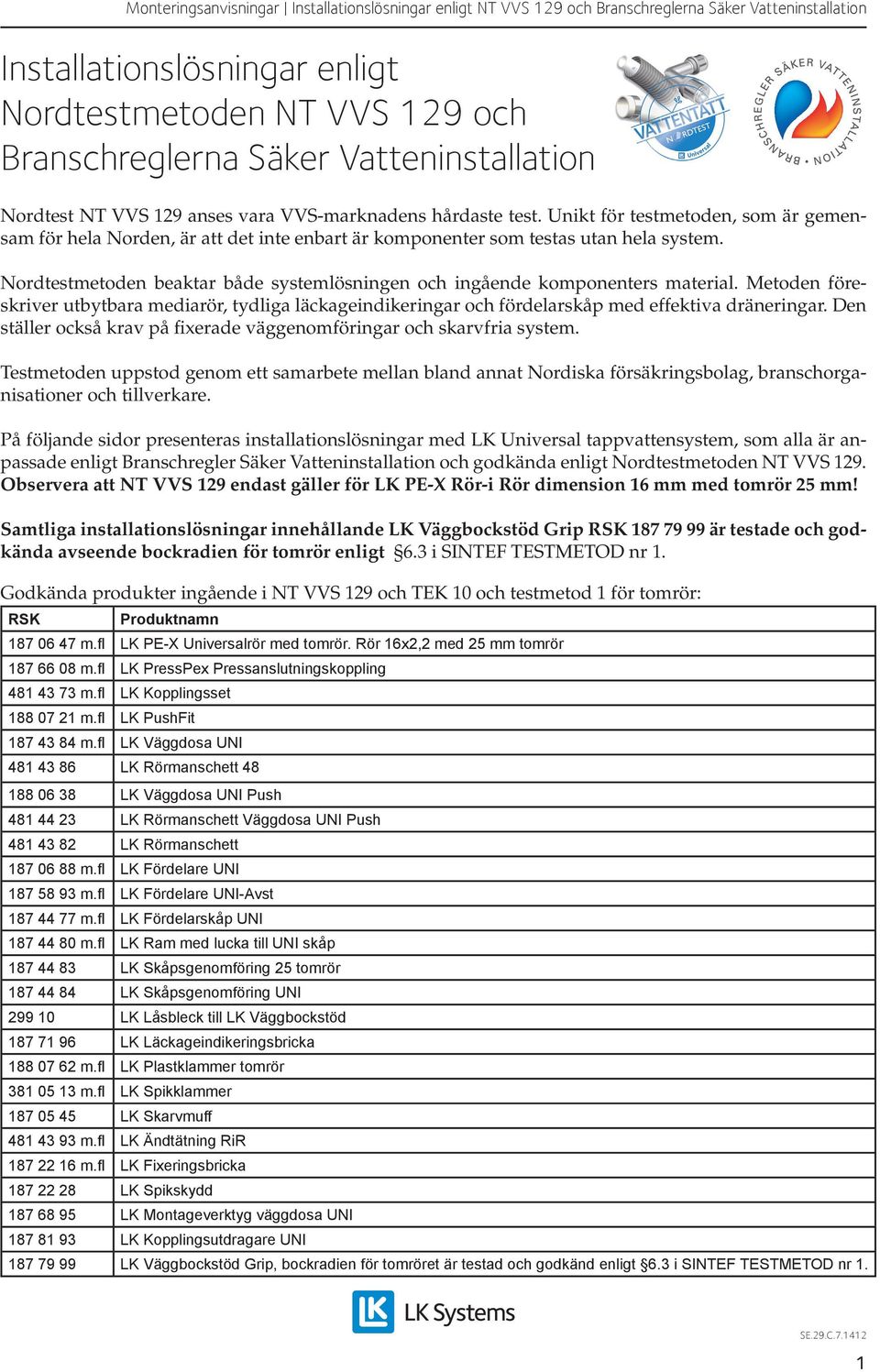

1 Installationslösningar enligt Nordtestmetoden NT VVS 129 och Branschreglerna Säker Vatteninstallation Nordtest NT VVS 129 anses vara VVS-marknadens hårdaste test. Unikt för testmetoden, som är gemensam för hela Norden, är att det inte enbart är komponenter som testas utan hela system. Nordtestmetoden beaktar både systemlösningen och ingående komponenters material. Metoden föreskriver utbytbara mediarör, tydliga läckageindikeringar och fördelarskåp med effektiva dräneringar. Den ställer också krav på fixerade väggenomföringar och skarvfria system. Testmetoden uppstod genom ett samarbete mellan bland annat Nordiska försäkringsbolag, branschorganisationer och tillverkare. På följande sidor presenteras installationslösningar med LK Universal tappvattensystem, som alla är anpassade enligt Branschregler Säker Vatteninstallation och godkända enligt Nordtestmetoden NT VVS 129. Observera att NT VVS 129 endast gäller för LK PE-X Rör-i Rör dimension 16 mm med tomrör 25 mm! Samtliga installationslösningar innehållande LK Väggbockstöd Grip RSK är testade och godkända avseende bockradien för tomrör enligt 6.3 i SINTEF TESTMETOD nr 1. Godkända produkter ingående i NT VVS 129 och TEK 10 och testmetod 1 för tomrör: RSK Produktnamn m.fl LK PE-X Universalrör med tomrör. Rör 16x2,2 med 25 mm tomrör m.fl LK PressPex Pressanslutningskoppling m.fl LK Kopplingsset m.fl LK PushFit m.fl LK Väggdosa UNI LK Rörmanschett LK Väggdosa UNI Push LK Rörmanschett Väggdosa UNI Push LK Rörmanschett m.fl LK Fördelare UNI m.fl LK Fördelare UNI-Avst m.fl LK Fördelarskåp UNI m.fl LK Ram med lucka till UNI skåp LK Skåpsgenomföring 25 tomrör LK Skåpsgenomföring UNI LK Låsbleck till LK Väggbockstöd LK Läckageindikeringsbricka m.fl LK Plastklammer tomrör m.fl LK Spikklammer LK Skarvmuff m.fl LK Ändtätning RiR m.fl LK Fixeringsbricka LK Spikskydd LK Montageverktyg väggdosa UNI LK Kopplingsutdragare UNI LK Väggbockstöd Grip, bockradien för tomröret är testad och godkänd enligt 6.3 i SINTEF TESTMETOD nr 1. 1

2 Innehåll LK Väggbockstöd Grip - monterad bakifrån i träkortling LK Väggbockstöd Grip - monterad med LK Låsbleck Grip i träkortling med den bakre väggen monterad LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av keramiska plattor LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av keramiska plattor och blandarfäste enligt internationell standard LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av plastmatta och blandarfäste/väggbricka enligt svensk standard LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av plastmatta och blandarfäste enligt internationell standard LK Väggdosa - monterad på träkortling LK Väggdosa, Dubbel - monterad på träkortling LK Väggdosa - rörgenomföring i våtrumsvägg med väggbeklädnad av plastmatta LK Väggdosa - rörgenomföring i våtrumsvägg med väggbeklädnad av keramiska plattor LK Väggdosa UNI Push - rörgenomföring i våtrumsvägg med väggbeklädnad av keramiska plattor Installation av köksblandare LK Skarvmuff LK Fördelarskåp UNI 2

3 LK Väggbockstöd Grip - monterad bakifrån i träkortling På framsidan: LK Universalröret och tomröret kapas så att de sticker ut minst 100 mm från färdig vägg Skruva fast väggbockstödet med tre skruvar (medföljer ej) LK Väggbockstöd Grip kräver min 70 mm utrymme i vägg Hål i kortling borras 32 mm Väggskiva Arbetsgång: Borra ett 32 mm hål i kortlingen. Montera LK Väggbockstöd Grip i träkortlingen med tre skruvar (medföljer ej). Utför rördragningen och fäst tomröret med LK Klammer eller LK Fixeringsbrickor. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS 129*. *Bockradien för tomrör som motsvarar LK Väggbockstöd Grip är testad och godkänd enligt 6.3 i SINTEF TESTMETOD nr 1 3

4 LK Väggbockstöd Grip - monterad med LK Låsbleck Grip i träkortling med den bakre väggen monterad LK Väggbockstöd Grip kräver min 70 mm utrymme i vägg På framsidan: LK Universalröret och tomröret kapas så att de sticker ut minst 100 mm från färdig vägg Tryck på låsbleck tills det bottnar mot kortlingen. Kontrollera att stödet sitter ordentligt fast. Hål i kortling borras 32 mm Väggskiva Arbetsgång: Borra ett 32 mm hål i kortlingen. Tryck in väggbockstödet i kortlingen tills skruvflänsen stoppar. För LK Låsbleck Grip över väggbockstödets hals tills det bottnar mot kortlingen. Kontrollera att stödet sitter ordentligt fast. Utför rördragningen och fäst tomröret med LK Klammer eller LK Fixeringsbrickor. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS 129*. *Bockradien för tomrör som motsvarar LK Väggbockstöd Grip är testad och godkänd enligt 6.3 i SINTEF TESTMETOD nr 1 4

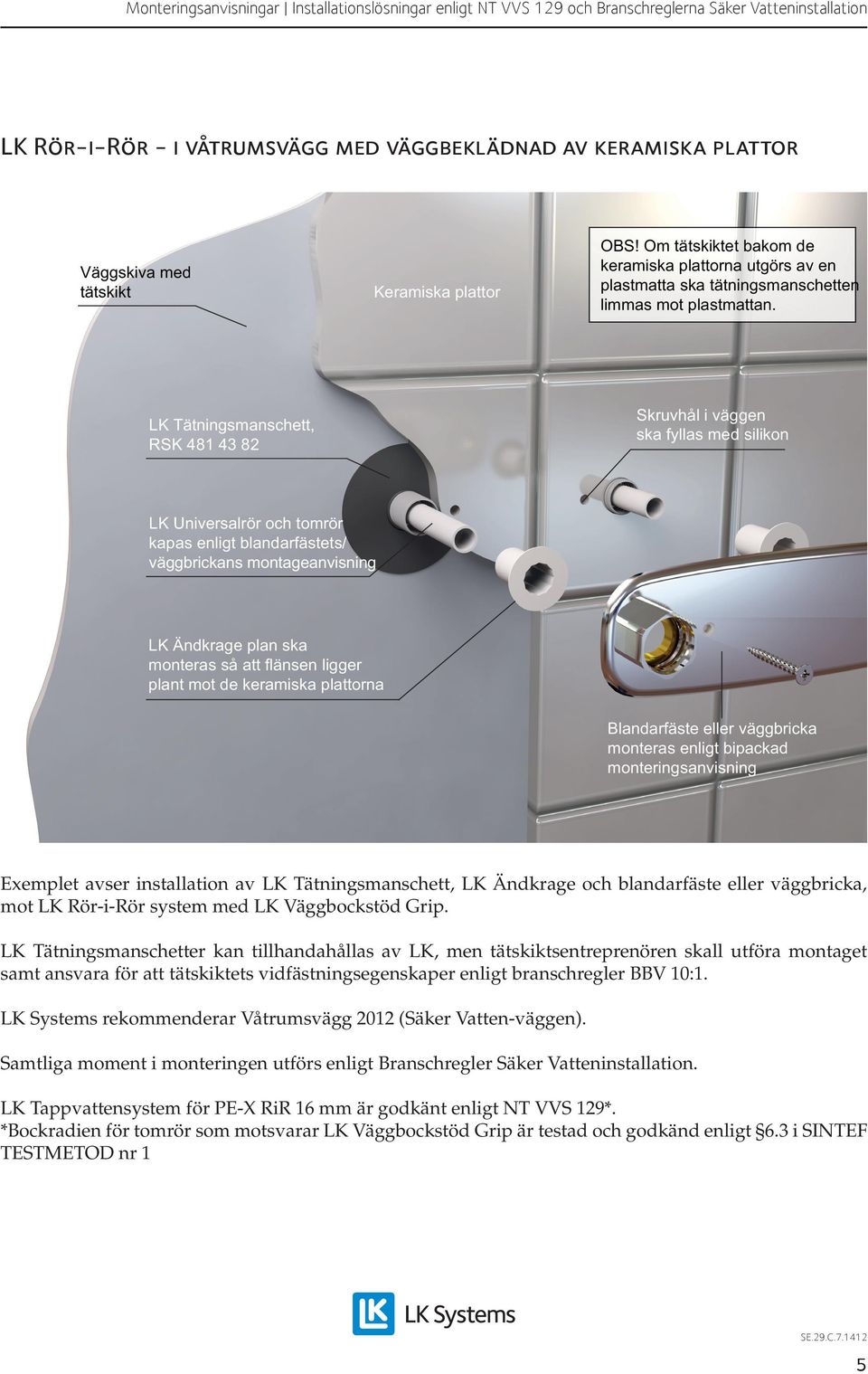

5 LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av keramiska plattor Väggskiva med tätskikt Keramiska plattor OBS! Om tätskiktet bakom de keramiska plattorna utgörs av en plastmatta ska tätningsmanschetten limmas mot plastmattan. LK Tätningsmanschett, RSK Skruvhål i väggen ska fyllas med silikon LK Universalrör och tomrör kapas enligt blandarfästets/ väggbrickans montageanvisning LK Ändkrage plan ska monteras så att flänsen ligger plant mot de keramiska plattorna Blandarfäste eller väggbricka monteras enligt bipackad monteringsanvisning Exemplet avser installation av LK Tätningsmanschett, LK Ändkrage och blandarfäste eller väggbricka, mot LK Rör-i-Rör system med LK Väggbockstöd Grip. LK Tätningsmanschetter kan tillhandahållas av LK, men tätskiktsentreprenören skall utföra montaget samt ansvara för att tätskiktets vidfästningsegenskaper enligt branschregler BBV 10:1. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS 129*. *Bockradien för tomrör som motsvarar LK Väggbockstöd Grip är testad och godkänd enligt 6.3 i SINTEF TESTMETOD nr 1 5

6 LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av keramiska plattor och blandarfäste enligt internationell standard Exemplet avser installation av LK Tätningsmanschett, LK Ändkrage och LK Blandarfäste Enkelt, mot LK Rör-i-Rör system med LK Väggbockfixtur Grip. LK Tätningsmanschetter kan tillhandahållas av LK, men tätskiktsentreprenören skall utföra montaget samt ansvara för att tätskiktets vidfästningsegenskaper enligt branschregler BBV 10:1. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS 129*. *Bockradien för tomrör som motsvarar LK Väggbockstöd Grip är testad och godkänd enligt 6.3 i SINTEF TESTMETOD nr 1 6

7 Monteringsanvisningar Installationslösningar enligt NT VVS 129 och Branschreglerna Säker Vatteninstallation LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av plastmatta och blandarfäste/väggbricka enligt svensk standard Exemplet avser installation av LK Ändkrage och blandarfäste eller väggbricka, mot LK Rör-i-Rör system med LK Väggbockstöd Grip. På vägg med plastmatta som utgör både tät- och ytskikt, kan blandarfäste eller väggbricka avsedd för detta utgöra tätning mellan rörgenomföring och väggs tätskikt. I detta fall utgör plastmattan tätskiktet vilket medför att tätskiktsentreprenören noggrant ska täta mellan tomrör och plastmatta enligt branschregler BBV 10:1. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS 129*. *Bockradien för tomrör som motsvarar LK Väggbockstöd Grip är testad och godkänd enligt 6.3 i SINTEF TESTMETOD nr 1 7

8 Monteringsanvisningar Installationslösningar enligt NT VVS 129 och Branschreglerna Säker Vatteninstallation LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av plastmatta och blandarfäste enligt internationell standard Exemplet avser installation av LK Ändkrage och LK Blandarfäste Enkelt, mot LK Rör-i-Rör system med LK Väggbockstöd Grip. I detta fall utgör plastmattan tätskiktet vilket medför att tätskiktsentreprenören noggrant ska täta mellan tomrör och plastmatta enligt branschregler BBV 10:1. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS 129*. *Bockradien för tomrör som motsvarar LK Väggbockstöd Grip är testad och godkänd enligt 6.3 i SINTEF TESTMETOD nr 1 8

9 LK Väggdosa - monterad på träkortling Väggregel min. 70 mm LK Väggdosa, fästs mot kortling med 6 st skruvar Träkortling 22x145 mm Arbetsgång: Montera träkortlingen mellan reglarna. Skruva fast LK Väggdosa på lämplig plats. Utför rördragningen och fäst tomröret med LK Klammer eller LK Fixeringsbrickor. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS

10 LK Väggdosa, Dubbel - monterad på träkortling LK Väggdosa UNI Dubbel skruvas mot träkortling med 2 skruvar. Väggregel min. 45 mm Träkortling 22 x min. 70 mm Keramiska plattor Arbetsgång: Montera träkortlingen mellan reglarna. Fäst LK Väggdosa, Dubbel på träkortlingen. Skruva fast LK Väggdosa på LK Väggdosfäste. Utför rördragningen och fäst tomröret med LK klammer eller LK Fixeringsbrickor. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS

11 Monteringsanvisningar Installationslösningar enligt NT VVS 129 och Branschreglerna Säker Vatteninstallation LK Väggdosa - rörgenomföring i våtrumsvägg med väggbeklädnad av plastmatta Väggskiva Hål för genomföringen borras 54 mm. Väggdosan fräses ner till cirka 5 mm utanför färdig vägg med LK Dosfräs UNI RSK Tätning mellan genomföringen och plastmattan görs med silikon. Plastmatta LK Anslutningskopplingar med packning för tätning mot vägg. Gängfogen mot dosans vinkelkoppling ska tätas med t.ex. lin och gängpasta. Exemplet avser installation av LK Anslutningskoppling inkl. väggbricka, mot LK Rör-i-Rör system med LK Väggdosa. På vägg med plastmatta som utgör både tät- och ytskikt, kan blandarfäste eller väggbricka avsedd för detta utgöra tätning mellan rörgenomföring och väggs tätskikt. I detta fall utgör plastmattan tätskiktet vilket medför att tätskiktsentreprenören noggrant ska täta mellan väggdosa och plastmatta enligt branschregler BBV 10:1. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS

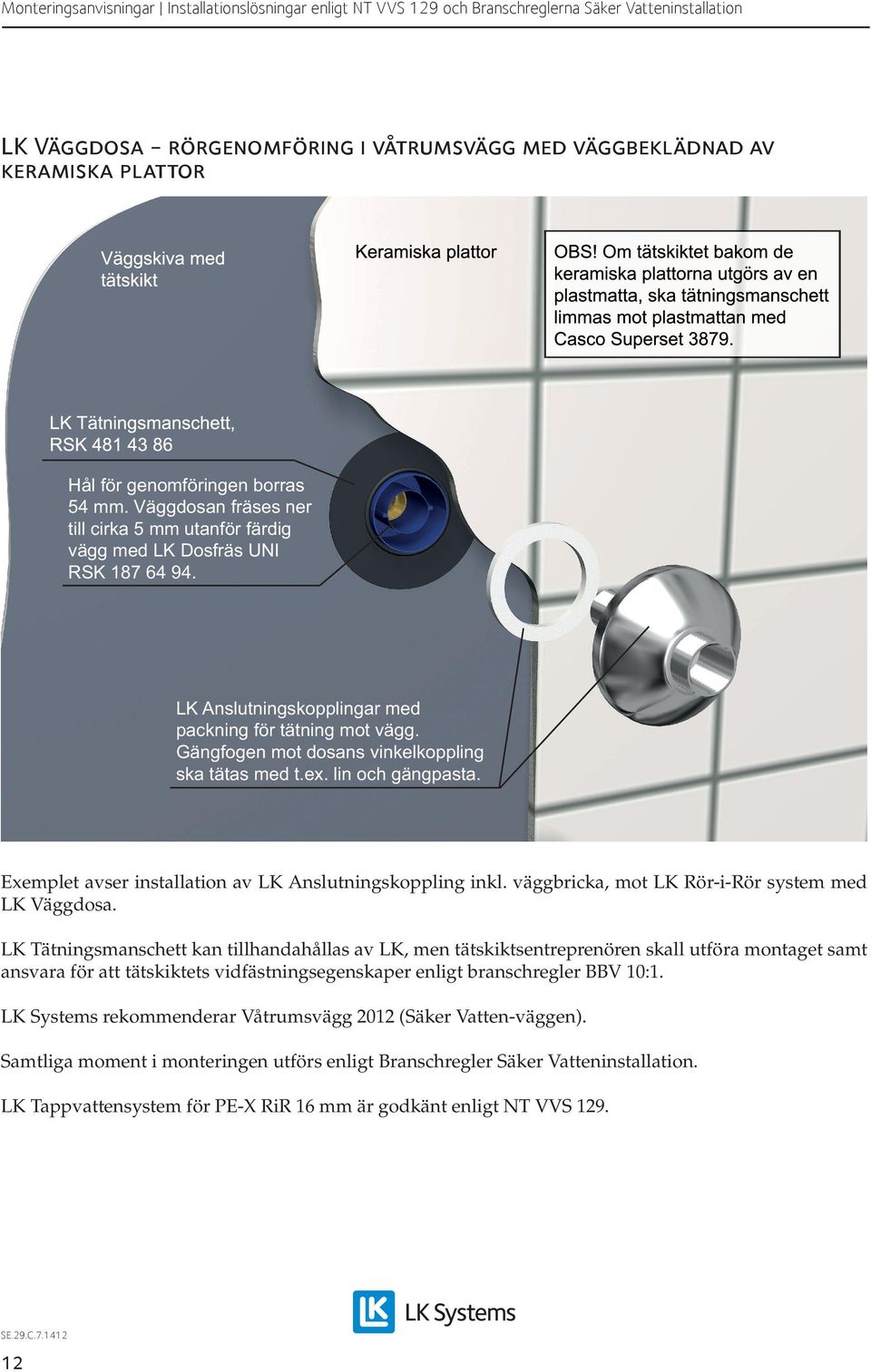

12 LK Väggdosa - rörgenomföring i våtrumsvägg med väggbeklädnad av keramiska plattor Hål för genomföringen borras 54 mm. Väggdosan fräses ner till cirka 5 mm utanför färdig vägg med LK Dosfräs UNI RSK LK Anslutningskopplingar med packning för tätning mot vägg. Gängfogen mot dosans vinkelkoppling ska tätas med t.ex. lin och gängpasta. Exemplet avser installation av LK Anslutningskoppling inkl. väggbricka, mot LK Rör-i-Rör system med LK Väggdosa. LK Tätningsmanschett kan tillhandahållas av LK, men tätskiktsentreprenören skall utföra montaget samt ansvara för att tätskiktets vidfästningsegenskaper enligt branschregler BBV 10:1. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS

13 LK Väggdosa UNI Push - rörgenomföring i våtrumsvägg med väggbeklädnad av keramiska plattor LK Rörmanschett Väggdosa Push RSK Väggskiva med tätskikt Hål för genomföringen borras 54 mm. Väggdosan fräses ner till cirka 5 mm utanför färdig vägg med LK Dosfräs UNI RSK Keramiska plattor Exemplet avser installation av LK Väggdosa UNI Push, mot LK Rör-i-Rör system. LK Tätningsmanschett kan tillhandahållas av LK, men tätskiktsentreprenören skall utföra montaget samt ansvara för att tätskiktets vidfästningsegenskaper enligt branschregler BBV 10:1. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS

14 Installation av köksblandare Köksblandare med anslutningsrör av koppar. Köksblandare med anslutningsrör av soft PEX-rör Kopparrör Soft-pex Diskmaskinsanslutning LK PE-X och PAL Universalrör Diskmaskinsanslutning LK PE-X och PAL Universalrör Expansionsutrymme Expansionsutrymme Köksblandare med anslutningsrör av kopparrör ska klamras så nära kopplingen som möjligt, likaså kopplingsledningen. Köksblandare med anslutningsrör av Soft PEXrör ska kopplingsledningen klamras så nära kopplingen som möjligt. Samtliga moment i monteringen utförs enligt Branschregler Säker Vatteninstallation. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS

15 LK Skarvmuff LK Skarvmuff, RSK och Avsedd att täta över tomrör. (Ej över kopplingar). LK Skarvmuff är avsedd att användas vid skarvar på tomrör i LK Rör-i-Rör system. Applicera gärna lite smörjmedel eller fett innan skarvmuffen förs på tomröret. LK Tappvattensystem är godkänt enligt NT VVS

16 LK Fördelarskåp UNI LK Fördelare UNI, RSK Läckageindikeringsröret leds till rum med golvrunn eller vattentätt golv Fördelarskåpet är hjärtat i principen för Nordtest NT VVS 129. Avsikten är att eventuellt läckagevatten ska ledas till fördelarskåpet och därifrån till dränage. För montage av LK Fördelarskåp UNI, se separat monteringsanvisning. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS 129. För att kunna montera och få plats med dränageröret måste skåpet monteras på min höjd 250 mm från undersida skåpsbotten till färdigt golv. Dränageröret ska monteras med fall. 16
