Fixturguiden. LK Rörstolpe. LK Radiatorfixtur UNI (RSK , )

Transkript

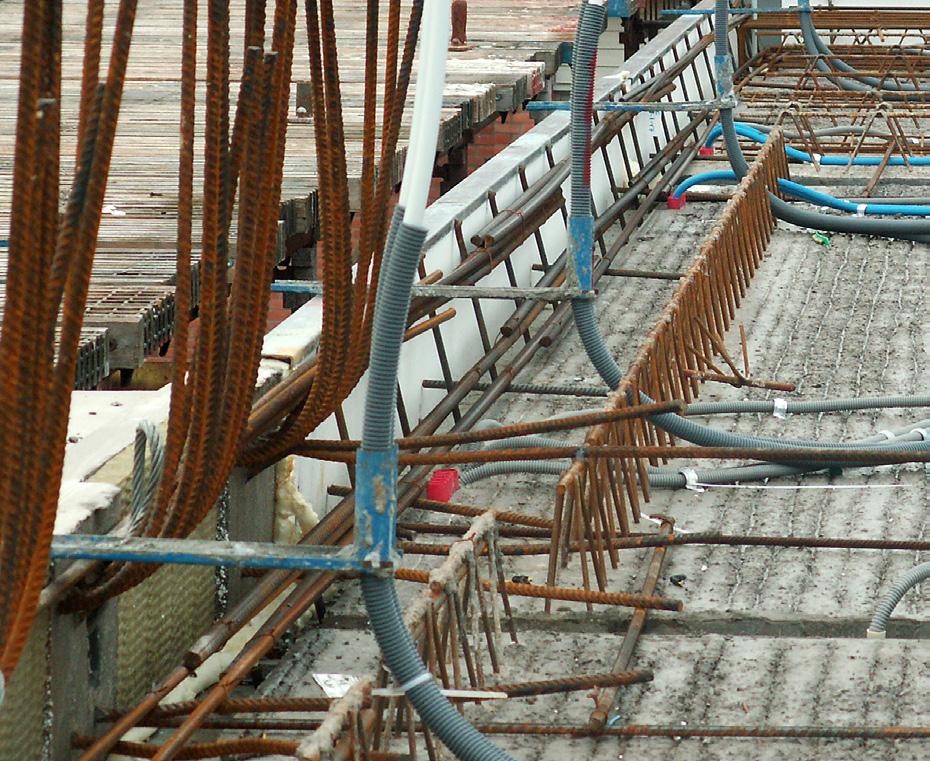

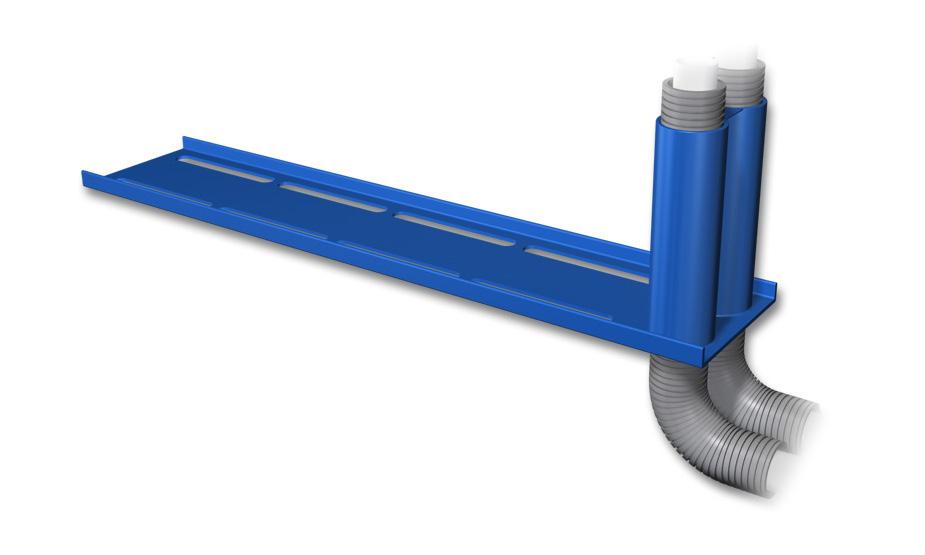

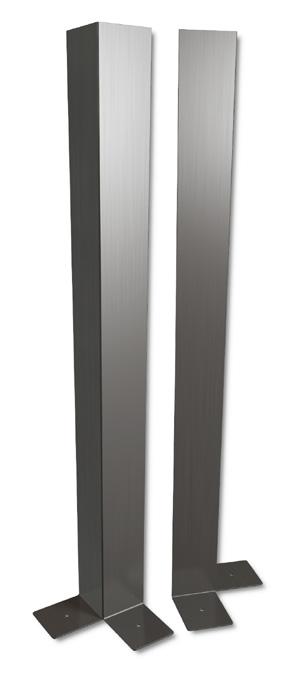

1 Fixturguiden LK Radiatorfixtur UNI LK Radiatorfixtur UNI c/c 40 (RSK ) LK Radiatorfixtur UNI c/c 50 (RSK ) LK Rörstolpe (RSK , ) Används för att få en snygg och fixerad röruppgång mot radiatorer vid plastgjutna betongplattor. Fixturen monteras på kantbalk eller byggnadsstomme/formbräda. Fixturen återanvänds på nästa arbetsplats. LK Rörstolpe används för att få en snygg och fixerad röruppgång mot t.ex. radiatorer vid montering på platta mot mark. LK Rörstolpe finns i två utförande, dubbel med c/c 40 mellan hålen och quattro med två x c/c 40. ( ) LK Rörstolpe kan återanvändas. Installationsexempel med LK Rörfixtur UNI c/c 40. Installationsexemel med LK Rörstolpe. 1

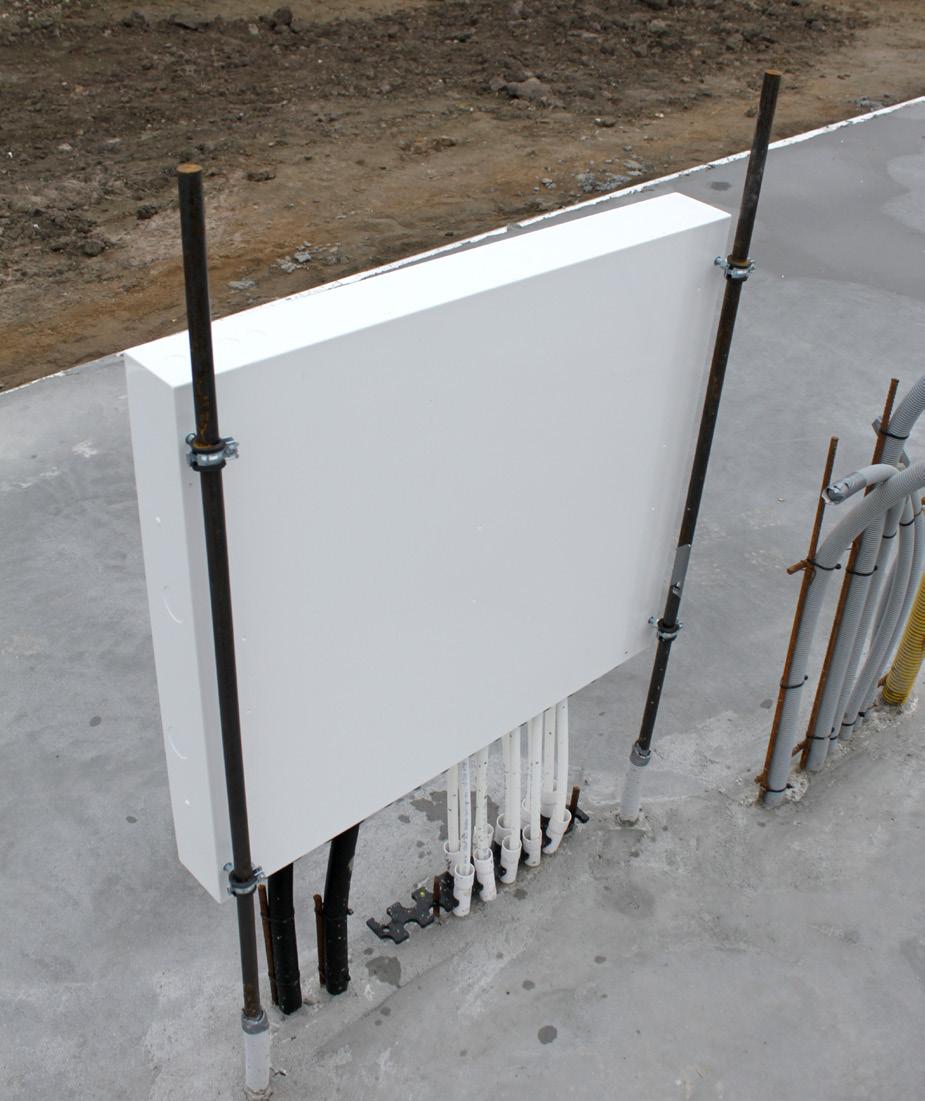

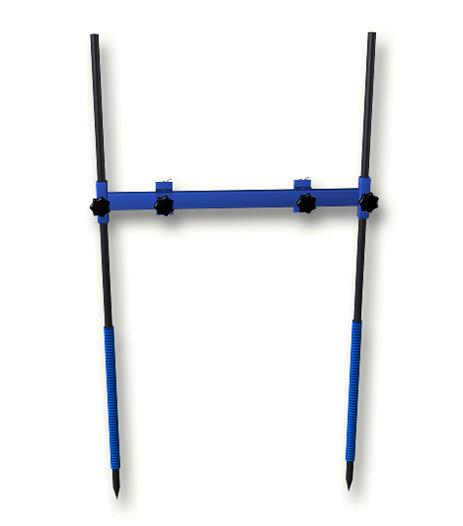

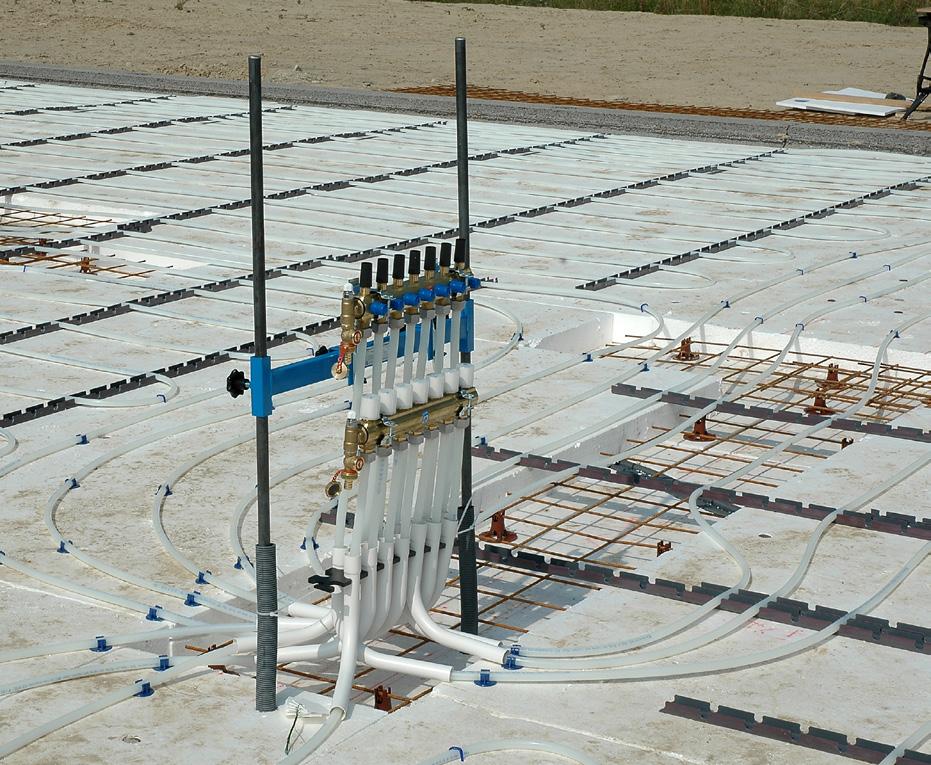

2 LK Fördelarstativ (RSK ) LK Skåpstativ (RSK ) LK Fördelarstativ kan med fördel användas som hjälpmedel vid fixering av fördelare. Till stativet medföljer två bitar tomrör som förhindrar att benen gjuts fast i betongen. Stativet är återanvändningsbart. LK Skåpstativ kan med fördel användas som temporär fixering/upphängning av LK Fördelarskåp. Till stativet medföljer fyra rörklammer med tillhörande bultar och två bitar tomrör som förhindrar att benen gjuts fast i betongen. Stativet är återanvändningsbart. Installationsexempel med LK Fördelarstativ. Installationsexempel med LK Skåpstativ. 2

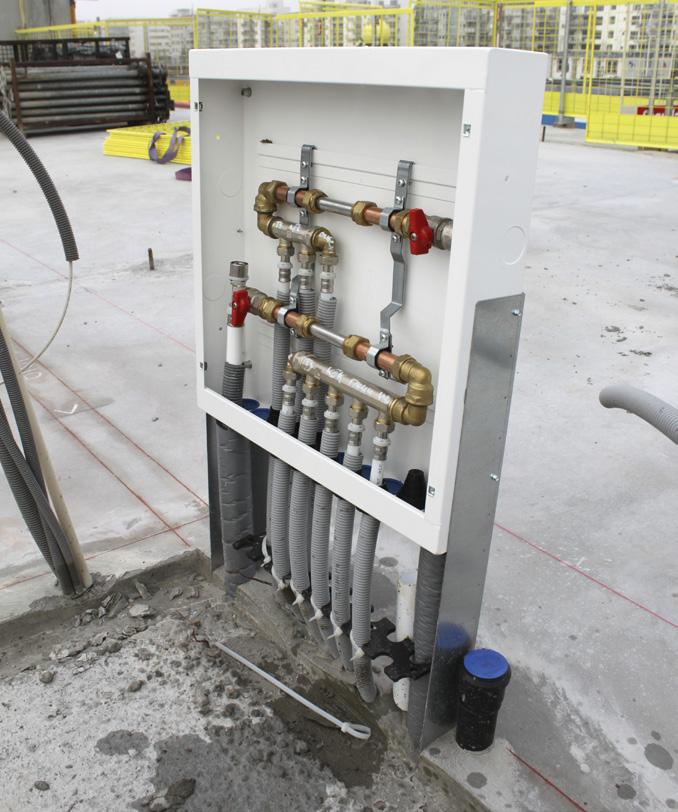

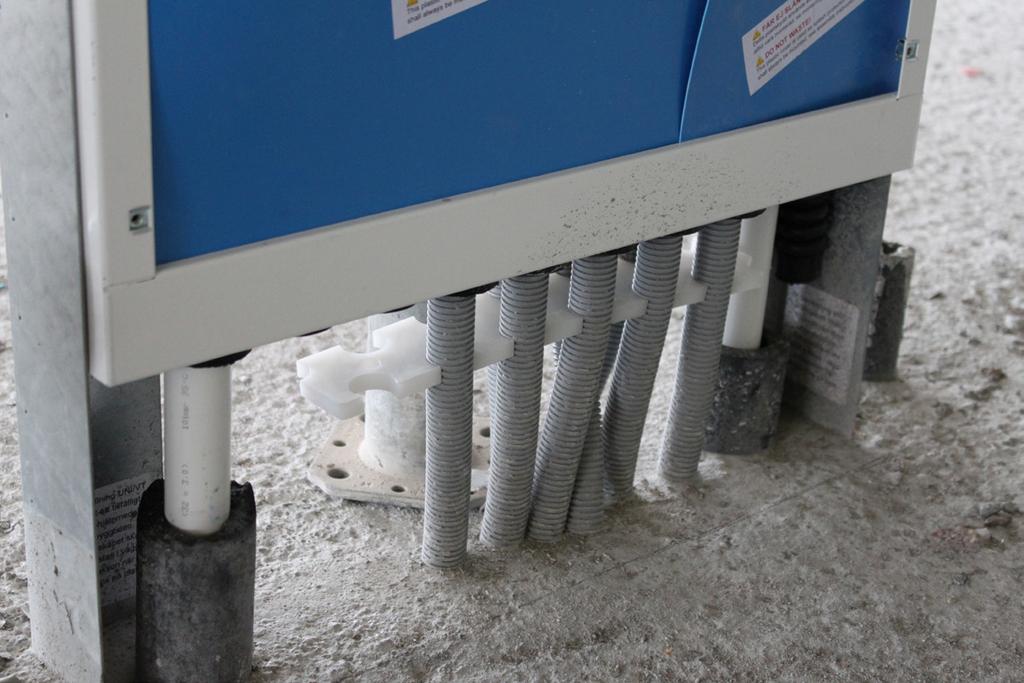

3 LK Benställning UNI (RSK ) LK Fixeringsplatta RiR 25 (RSK ) Benställning för att förenkla montage av LK Fördelarskåp UNI Används med fördel på prefabricerade betongbjälklag. Levereras inkl. 4 st självborrande plåtskruv för infästning i fördelarskåpet. Foten på benställningen har ett förborrat 6 mm hål avsedd för t.ex. metallspikplugg eller bult (medföljer ej). I de fall benställningen inte ger fullgod fixering av fördelarskåpet, skall det även fixeras i väggkonstruktionen. Används för att få en rak och fin röruppgång mot fördelare. Monteras med hjälp av 2 st Ø 12 mm armeringsjärn som slås ned i marken. Fixturen är försedd med 10 st hålpar dim. 25 mm anpassad till LK Fördelarskåp UNI 550. Fixturen har en kapanvisning för att passa till LK Fördelarskåp UNI 350 och UNI 450. Fixturen går att demontera utan att fördelaren behöver kopplas bort, fixturen återanvänds på nästa arbetsplats. Installationsexempel med LK Benställning UNI. Installationsexempel med LK Fixeringsplatta RiR 25. 3

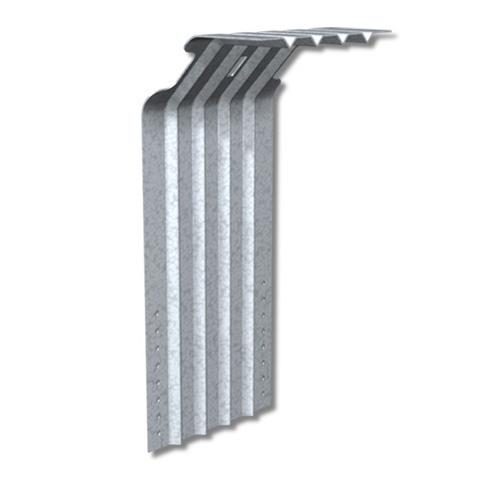

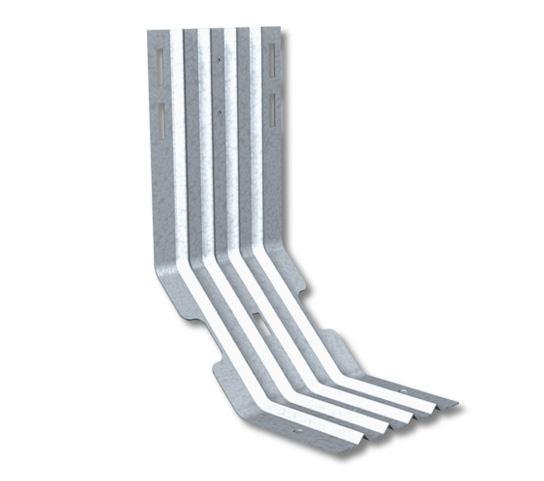

4 LK Bockstöd UNI-Golv (RSK ) LK Bockstöd UNI-Vägg (RSK ) Används för röruppgång från golv. Passar till RiR dim. 16 och 20. Rören kommer upp med c/c 40. Fixturen skruvas eller spikas mot underlaget. LK Bockstöd UNI-Golv kombineras med LK Bockstöd UNI-Vägg (RSK ) för att exempelvis ansluta radiatorer från vägg. LK Bockstöd UNI-Vägg kombineras med LK Bockstöd UNI-Golv (RSK ) för att t.ex. ansluta radiatorer från vägg. Installationsexempel med LK Bockstöd UNI-Golv och LK Bockstöd UNI-Vägg. Installationsexempel med LK Bockstöd UNI-Vägg och LK Bockstöd UNI-Golv. 4

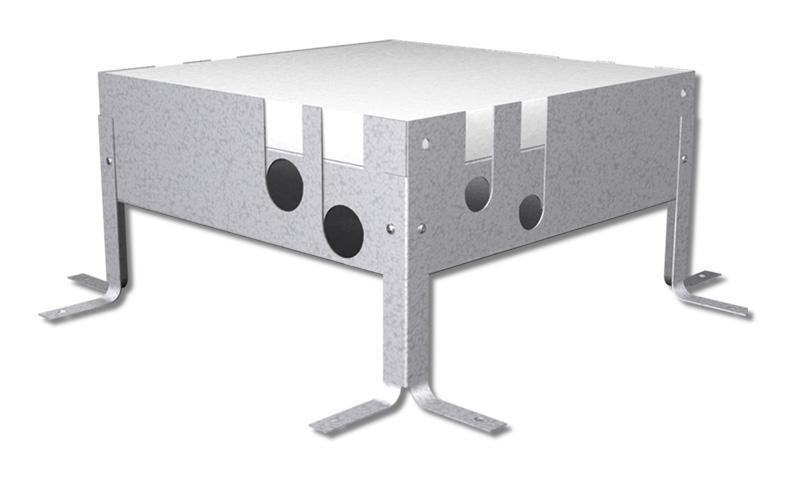

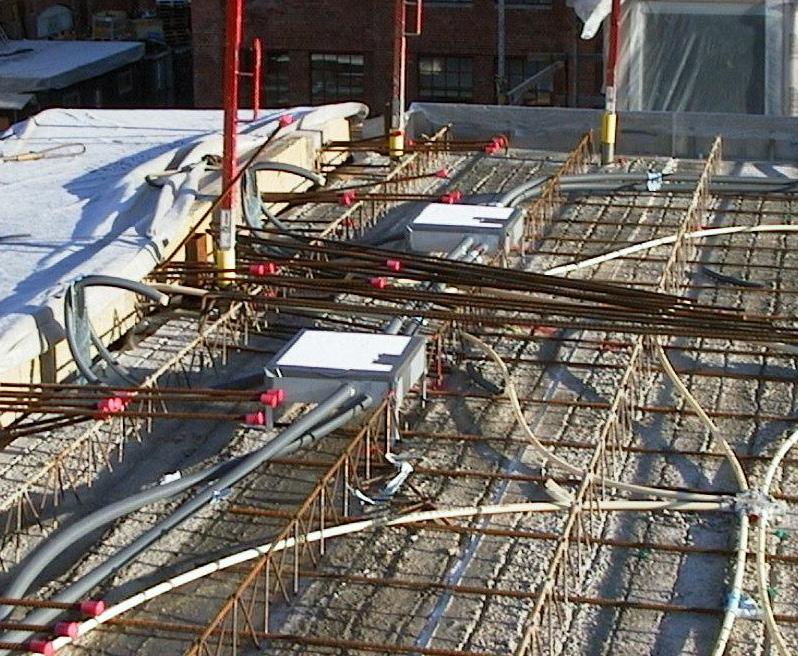

5 LK Kopplingslåda (RSK , ) LK Rörhulling (RSK ) LK Kopplingslåda används som sparform vid ingjutning av RiR i betongplatta. Lådan finns i två olika utförande, dels med hål i kortsidorna och dels med hål i alla fyra sidorna. Efter ingjutning kan rören vid behov på nytt friläggas för inkoppling/ihopkoppling. Avsedd för infästning av rör med ytterdiameter upp till 63 mm mot isolering. Installationsexempel med LK Kopplingslåda. Installationsexempel med LK Rörhulling. 5

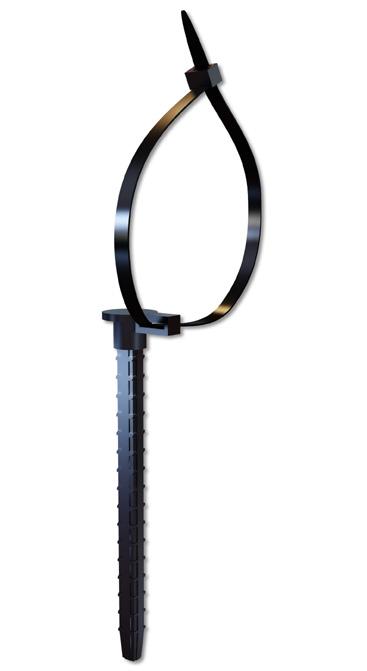

6 LK Spikklammer (RSK , ) LK Spikklammer (RSK ) Avsedd för infästning av tomrör 25 och 34 mot betongkonstruktioner. Spikklammern slås ned i ett 8 mm:s hål. Klammern finns i enkelt eller dubbelt utförande. Avsedd för infästning av rör och tomrör i dimensionerna 16 till 63 mm mot betongkonstruktioner. Spikklammern slås ned i ett 8 mm:s hål. Klammern levereras inklusive buntband. Installationsexempel med LK Spikklammer. Installationsexempel med LK Spikklammer

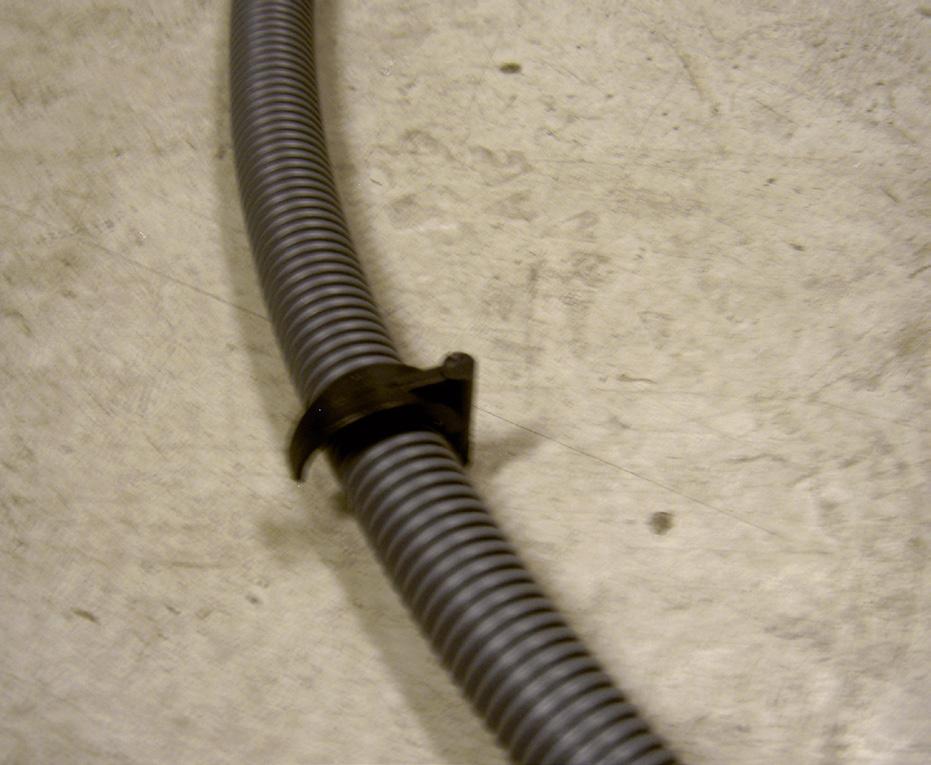

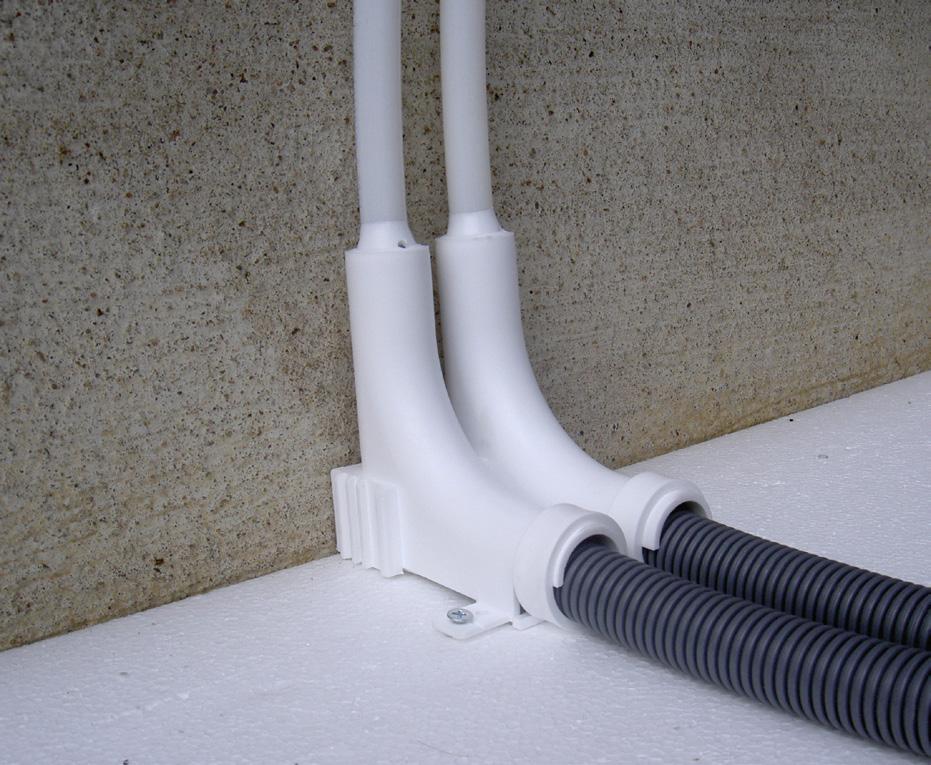

7 LK Radbockstöd, för uppgång mot radiator (RSK ) LK Plastklammer tomrör För tomrör 25 mm (RSK ) För tomrör 34 mm (RSK ) Används för röruppgång ur golv med tomrör dim. 25. LK Radbockstöd skruvas eller spikas mot byggnadsstommen. Kan sammanfogas med c/c-avstånd 40 alt. 50 mm. För fixering av tomrör mot byggnadsstomme. Klammern finns i dimension 25 eller 34. Klammern har två förmonterade skruvar, torx 20. Installationsexempel med LK Radbockstöd. Installationsexempel med LK Plastklammer tomrör 7

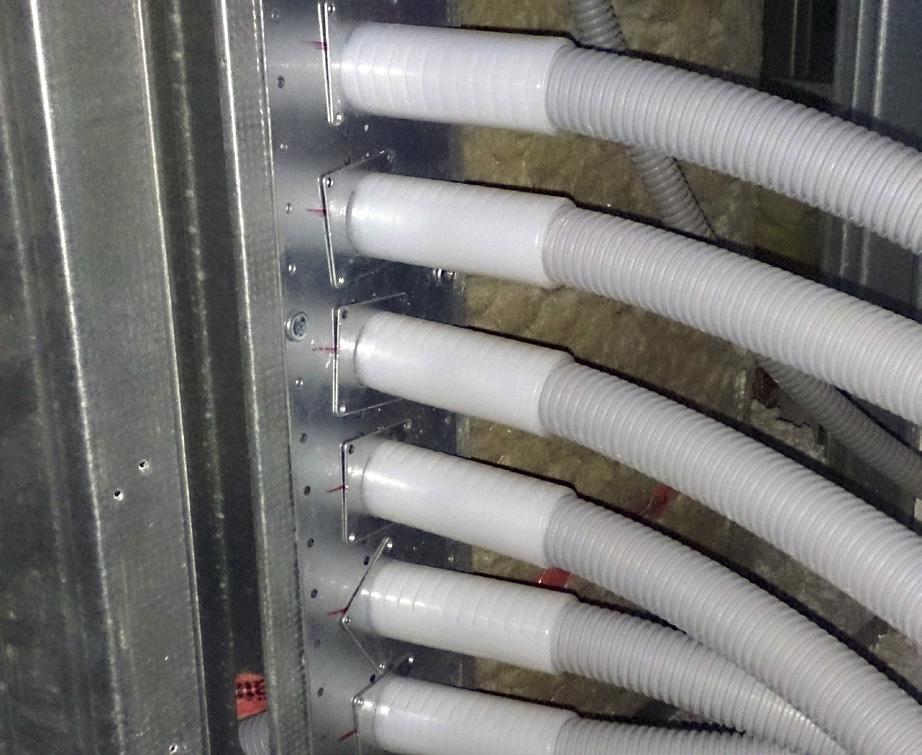

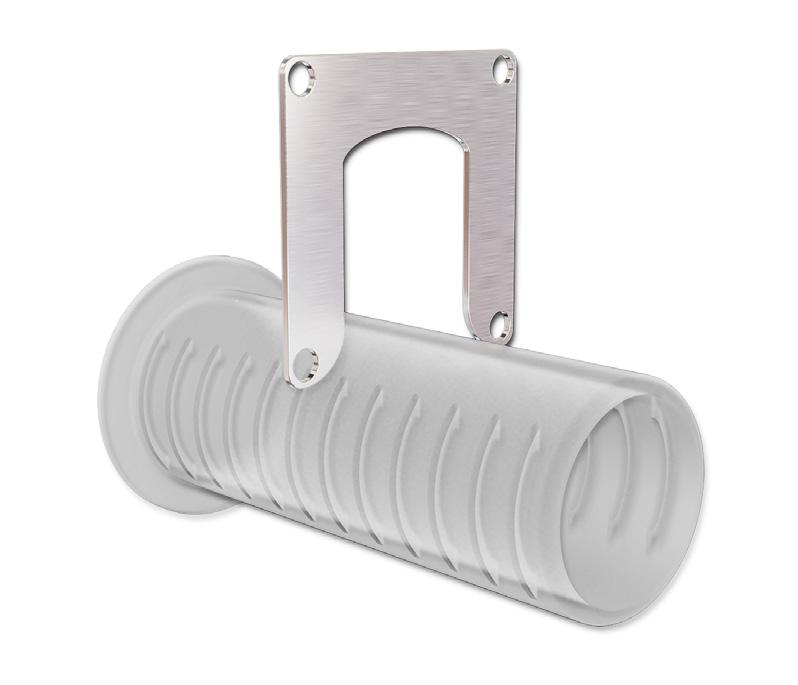

8 LK Metallklammer tomrör 25, rulle För tomrör 25 mm (RSK ) LK Genomföringshållare (RSK ) För fixering av tomrör mot byggnadsstomme. Klammern finns i dimension 25. Klammern är på rulle i en kartong och klipps av i önskad längd/önskat antal och är utformad så att tomröret inte glider. Klammert kan monteras med både skruv och spikpistol. OBS avstånd mellan tappkall- och tappvarmvatten ska beaktas. För fixering av 25 mm tomrör vid rak genomgång genom regel eller väggskiva. Max regeltjocklek 70 mm. Levererar inkl. fixeringsbleck. Installationsexempel med LK Metallklammer tomrör 25, rulle. Installationsexempel med LK Genomföringshållare. 8

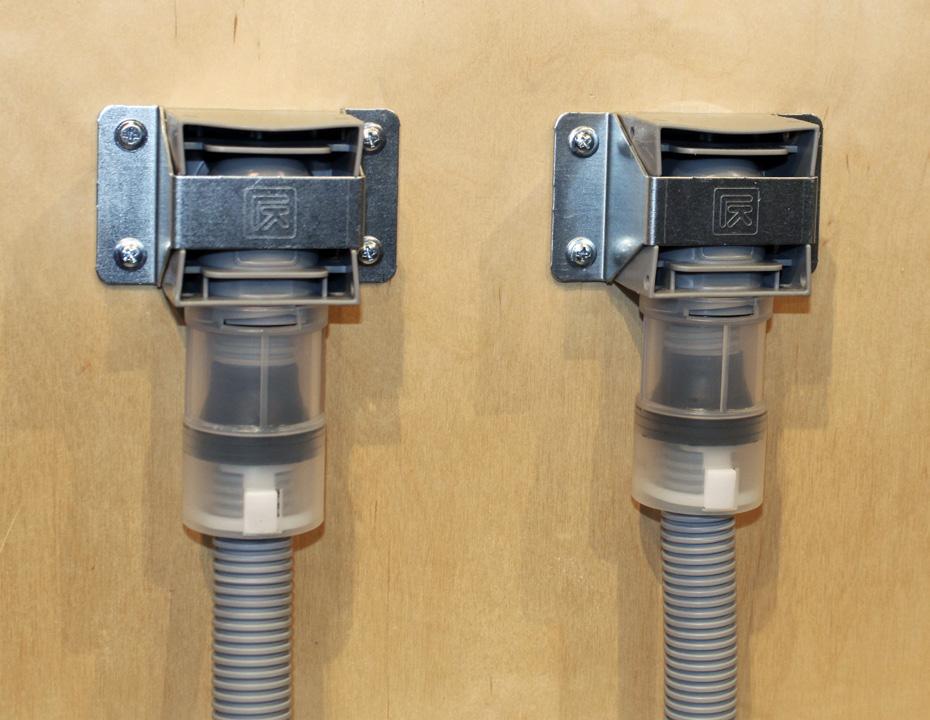

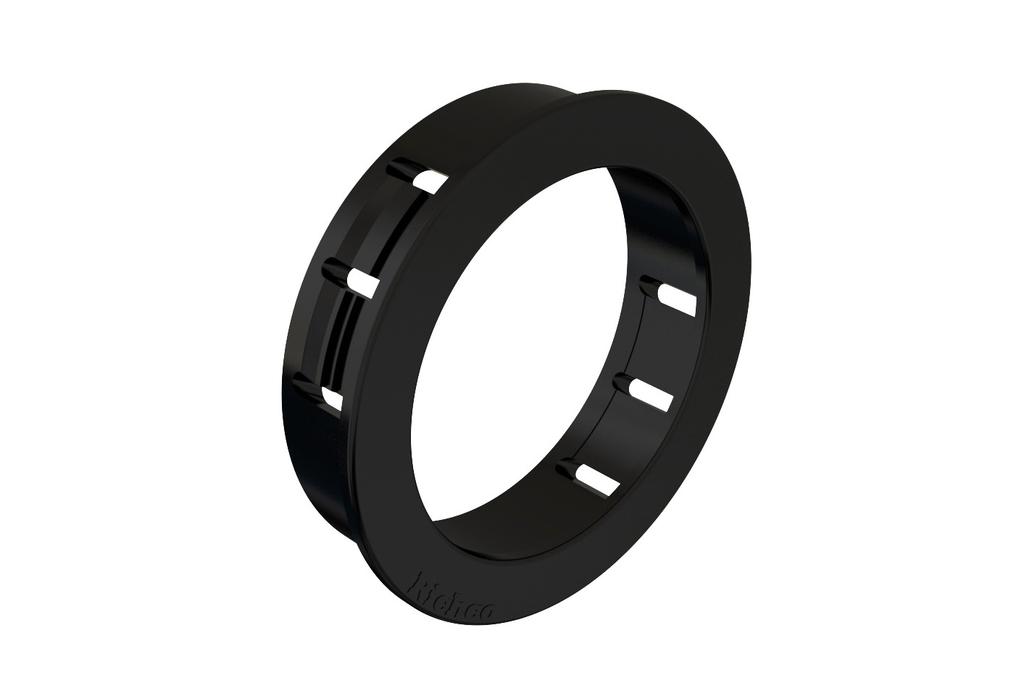

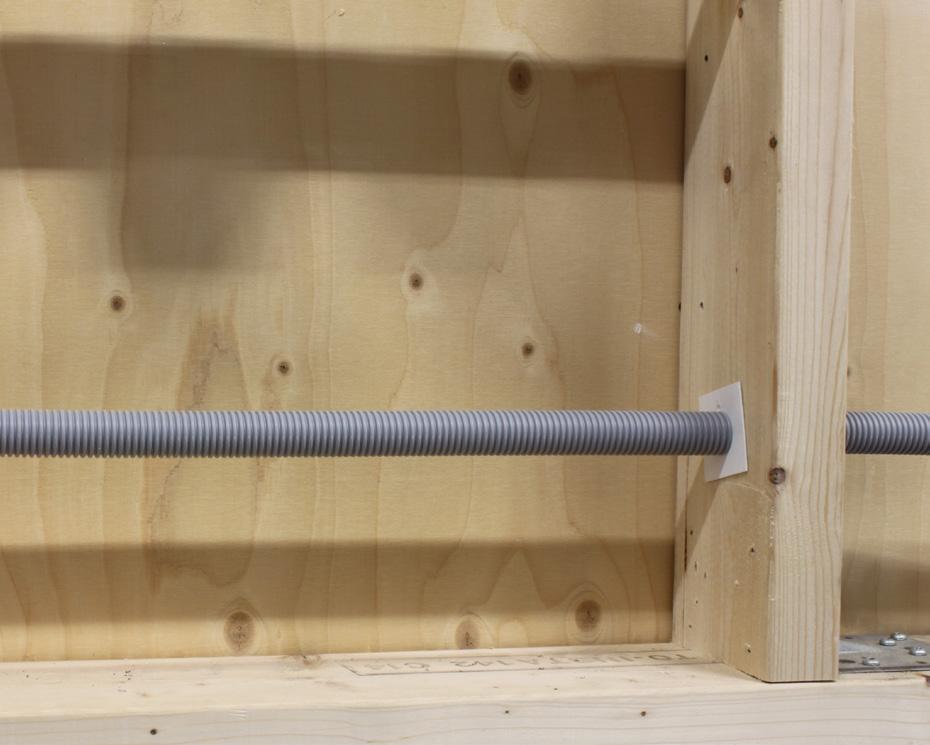

9 LK Tomrörsskydd För tomrör 25 mm (RSK ) För tomrör 34 mm (RSK ) LK Fixeringsbricka För tomrör 25 mm (RSK ) För tomrör 34 mm (RSK ) Skydd för tomrör som passerar genom stålregel med max tjocklek 3 mm. För tomrörsskydd 25 använd hålsåg 32 mm. För tomrörsskydd 34 använd hålsåg 43 mm. Fixeringsbricka i plast, för fixering av tomrör vid förläggning i träbjälklag, träregelväggar m.m Knäpp fixeringsbrickan runt tomröret så att det låser i en rilla. Fixeringsbrickan kan med fördel monteras på båda sidor om regeln för att låsa tomröret i båda riktningarna. Finns för 25 mm tomrör. Finns för 34 mm tomrör. Installationsexempel med LK Tomrörsskydd 25. Installationsexempel med LK Fixeringsbricka 25. 9

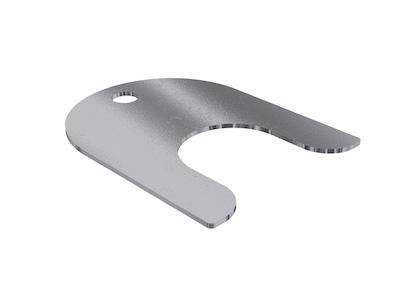

10 LK Tomrörsbleck För tomrör 25 mm (RSK ) För tomrör 34 mm (RSK ) LK Väggdosfäste - 1 (RSK ) Tomrörsbleck i metall, för fixering av tomrör vid förläggning i träbjälklag, träregelväggar m.m. Montera tomrörsblecket i en rilla på tomröret. Skruva fast tomrörsblecket med en skruv i regeln. Finns för 25 mm tomrör. Finns för 34 mm tomrör. LK Väggdosfäste - 1, plåt för sidoinfästning av väggdosa UNI mot regel. Kan även användas för LK Väggbockstöd Grip. Installationsexempel med LK Tomrörsbleck 25. Installationsexempel med LK Väggdosfäste

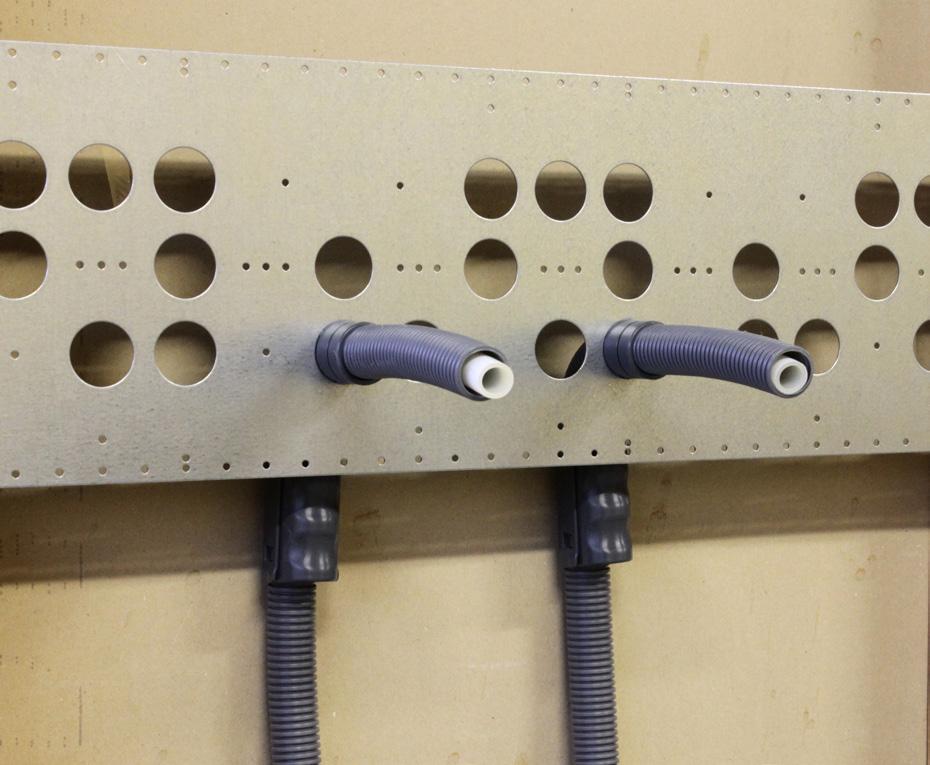

11 LK Fästbygel Väggdosa UNI Push (RSK ) LK Fixtur 2 x c/c 40 (RSK ) För montering av LK Väggdosa UNI Push bakifrån i t ex Våtrumsvägg 2012 (Säker Vatten-väggen). Möjliggör infästning en bit från håltagning för dosans hals. LK Fixtur 2 x c/c 40, monteras på regel eller kortling. OBS! Väggskenan ska kompletteras med kortling alternativt Våtrumsvägg 2012 (Säker Vatten-väggen). Installationsexempel med LK Fästbygel Väggdosa UNI Push. Installationsexempel med LK Fixtur 2 x c/c

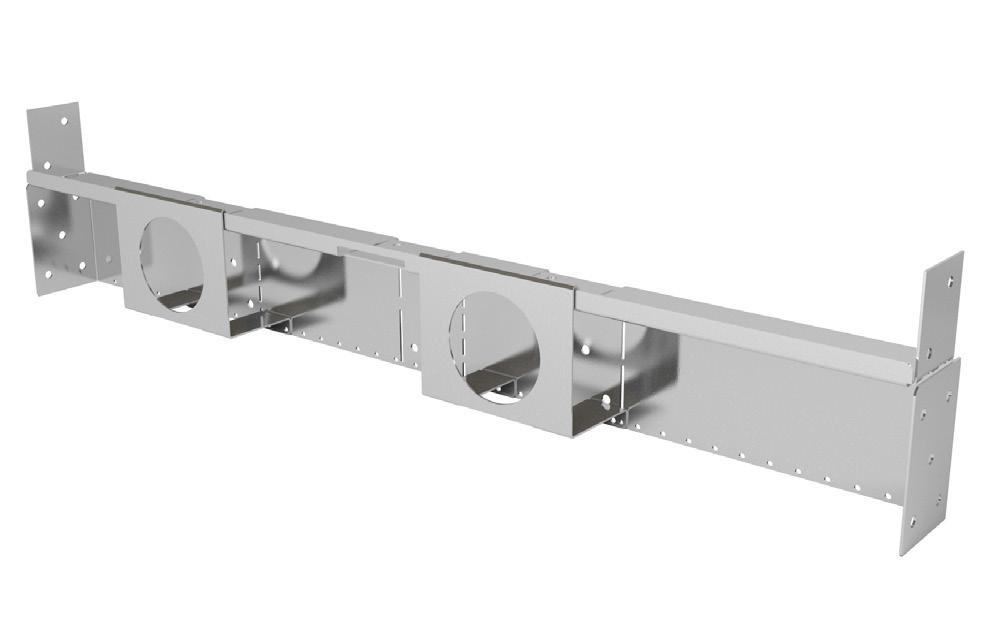

12 LK Avloppsfixtur 2 x 40 (RSK ) LK Väggskena 160 (RSK ) LK Avloppsfixtur 2 x c/c 40 monteras i LK Väggskena 160. Avlopp dim. 50 kan fixeras med hjälp av LK Avloppsfixtur. LK Väggskena 160 monteras mot trä- eller plåtregel. Skenan medger c/c 40 liggande eller stående, samt c/c 160. Det går även att montera trehåls väggbrickor liggande eller stående. OBS! Väggskenan ska kompletteras med kortling alternativt Våtrumsvägg 2012 (Säker Vatten-väggen). Installationsexempel med LK Avloppsfixtur 2 x 40. Installationsexempel med LK Väggskena

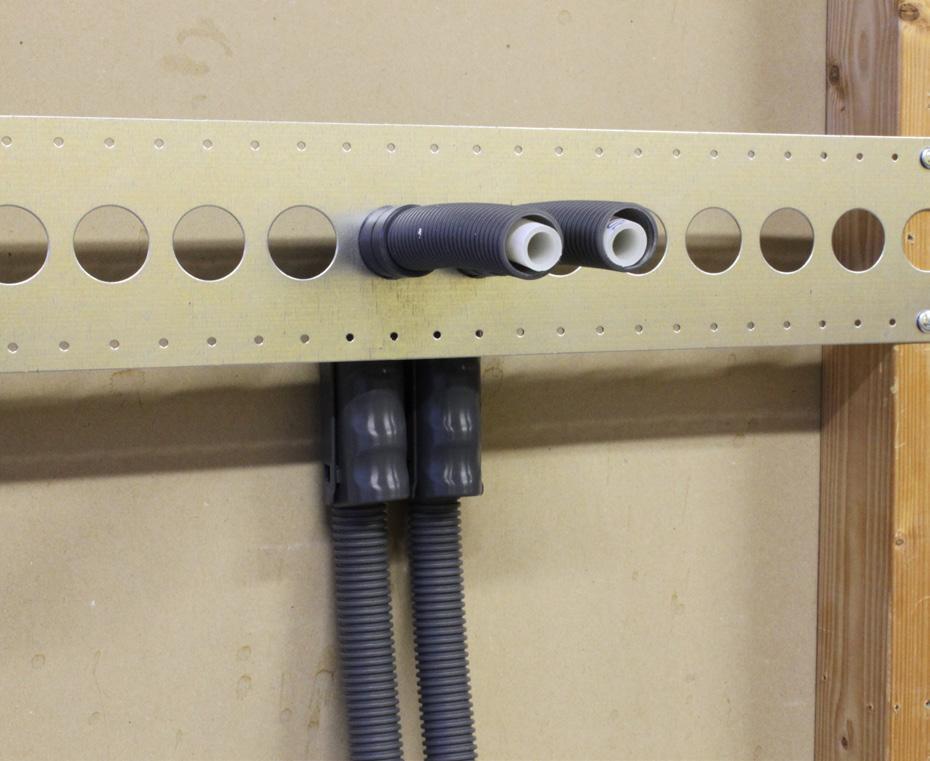

13 LK Väggskena 160 Mini (RSK ) LK Väggskena 40 (RSK ) LK Väggskena 160 Mini monteras mot trä- eller plåtregel. Skenan medger c/c 80 liggande eller stående, samt c/c 160. OBS! Väggskenan ska kompletteras med kortling alternativt Våtrumsvägg 2012 (Säker Vatten-väggen). LK Väggskena 40 monteras mot trä- eller plåtregel. Skenan medger c/c 40 liggande eller stående, samt c/c 160. OBS! Väggskenan ska kompletteras med kortling alternativt Våtrumsvägg 2012 (Säker Vatten-väggen). Installationsexempel med LK Väggskena 160 Mini. Installationsexempel med LK Väggskena

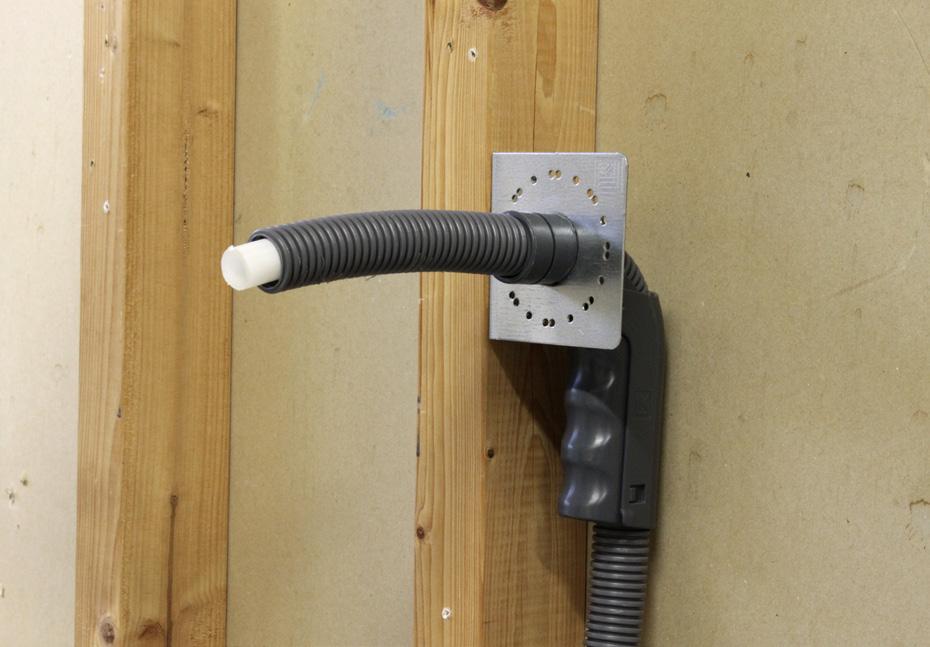

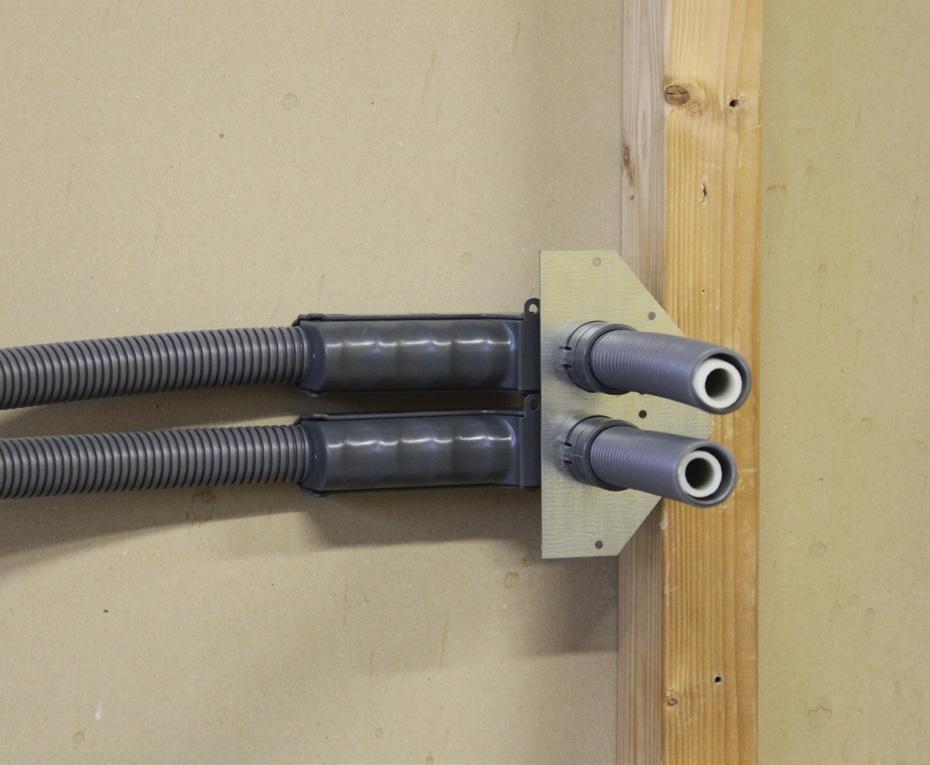

14 LK Väggskena 150 (RSK ) LK Väggskena Flex Väggdosa UNI Push (RSK ) LK Väggskena 150 monteras mot trä- eller plåtregel. Skenen medger montage av väggbrickor c/c 150. Det går även att använda skenan när rör ska ut ur vägg på c/c 50 mm, t.ex. anslutning mot golvmonterad fördelare. OBS! Väggskenan ska kompletteras med kortling alternativt Våtrumsvägg 2012 (Säker Vatten-väggen). LK Väggskena Flex Väggdosa UNI Push monteras mot träregel med ett c/c avstånd på 300 mm eller 450 mm eller 600 mm. Alternativt i plåtregel med c/c 450 mm. Ställbart c/c mått på rörutgångar. Levereras med två byglar för att kunna fixera två dosor i plåten. OBS! Väggskenan bör kompletteras med Våtrumsvägg 2012 (Säker Vatten-väggen). Installationsexempel med LK Väggskena 150. Installationsexempel med LK Väggskena Flex Väggdosa UNI Push. 14

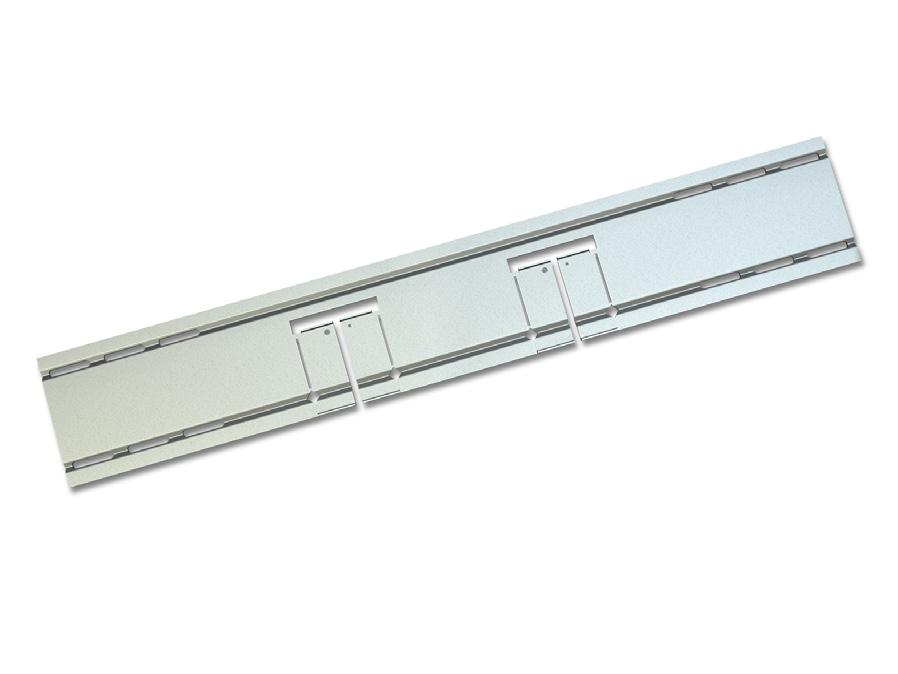

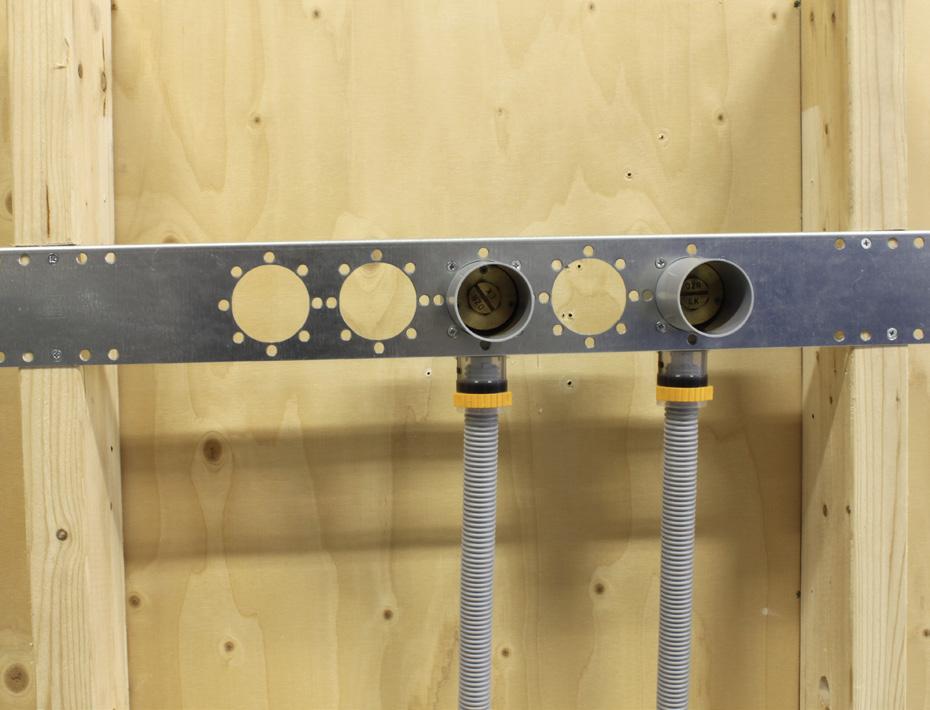

15 LK Väggskena Väggdosa UNI Push För c/c 160 (RSK ) För c/c 150 (RSK ) LK Väggskena Väggdosa UNI Push 150 N5 (RSK ) LK Väggskena Väggdosa UNI Push monteras mot träregel med ett c/c avstånd på 300 mm eller 450 mm. Träregeln måste jackas ur 5 mm bakom hela plåten för att förstärkningsprofil ska få plats. För rörutgång c/c 160, välj plåt För rörutgång c/c 150, välj plåt OBS! Väggskenan bör kompletteras med Våtrumsvägg 2012 (Säker Vatten-väggen). LK Väggskena Väggdosa UNI Push 150 N5 monteras mot träregel med ett c/c avstånd på max 600 mm. Träregeln måste jackas ur 8 mm djupt i överkant. För rörutgång c/c 150. Dosorna fixeras i plåten med bipackad skruv. Skruv för att fästa plåten i regel är bipackad. OBS! Väggskenan bör kompletteras med Våtrumsvägg 2012 (Säker Vatten-väggen). Installationsexempel med LK Väggskena Väggdosa UNI Push c/c 160. Installationsexempel med LK Väggskena Väggdosa UNI Push 150 N5. 15
