1 Monteringsanvisning LK Våtrumskassett SAFE, plåt och kakel LK Våtrumskassett SAFE, plåt och förberedd för kakel Utförande LK Våtrumskassett, plåt (RSK ) och LK Våtrumskassett, förberedd för kakel (RSK ) är prefabricerade enheter framtagna för stambyten i badrum. Enheterna innehåller LK Valvgenomföring, tappvattenstammar, spillvattenstam, spolcistern, snabbclips, förmonterade rör och avsättningar samt fixtur för vägghängd WC-skål. Produktens ingående tappvattendelar kommer från LK Systems typgodkända Universalsystem. LK Våtrumskassett SAFE är tillåten att monteras i våtzon 1. Dock ej i plats för bad och dusch. Installationen skall utföras enligt Branschregler Säker Vatteninstallation. Samtliga godkända systemprodukter ingående i NT VVS129 och TEK 10 samt testmetod nr 1 hittar du i dokumentet LK Installationslösningar NT VVS 129 på lksystems.se (support/dokumentation/lk universal/monteringsanvisningar) LK Tappvattensystem är godkänt enligt Nordtestmetoden NT VVS 129. INNEHÅLLSFÖRTECKNING Utförande 1 Leveransomfattning 2 Förutsättningar för montage 2 Arbetsgång 3 Tätskikt 6 Montera front, plåt 8 Montera front, förberedd för kakel 9 Montera WC-skål 10 1 (10)

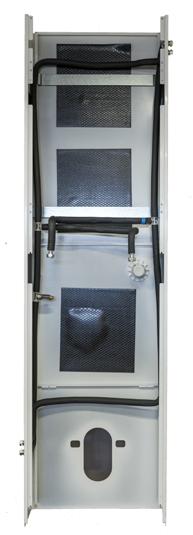

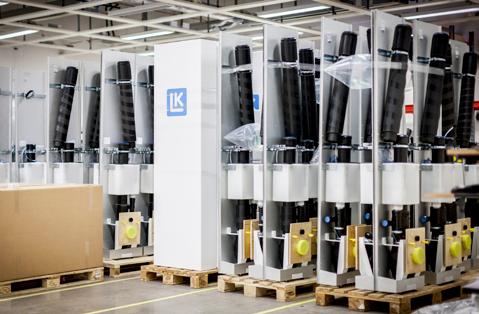

2 Monteringsanvisning LK Våtrumskassett SAFE, plåt och kakel Leveransomfattning Produkten levereras på Europall och innehåller: bakplan med förmonterad WC-fixtur, cistern och klammer för stammar spillvattenstam inkl. grenrör och brandtejp tappvattenstam VV/VVC/KV cellgummi isolering 25 mm (VV/VVC) och 32 mm (KV) front med förmonterade rör LK Valvgenomföring inkl isolering, brandtejp och LK Ändtätning borrmall vägghängd WC-skål (tillval) konfigureringsdokument. LK Valvgenomföring Förutsättningar för montage Innan montage kontrollera att levererat material överensstämmer med handlingarna från konfigurationen och fraktsedel samt är oskadat. Notera eventuella skador på följesedeln och anmäl till transportbolaget. Kontrollera även att väggarna där LK Våtrumskassett ska monteras är hela och i lod. Bakplanet ska monteras dikt mot vägg så att inga glipor mellan plåt och vägg uppstår. Bakplanet ska monteras då huset är väderskyddat. Vid montage mot yttervägg kontakta LK Systems för rådgivning. Konfiguration LK Våtrumskassett SAFE Er ref: Stam: Typ: Plan: Lgh: Kassettens Uppbyggnad Höger Hörn LK Plåt LK Kakel Vattenstam DN32 Plan Vattenstam DN25 Plan VVC stam DN16 Värmestam DN16 Bjälklagsgenomgång DN75 U-tak DN75 BJL UTAN avs Kök bakåt DN75 Vår ref: Kund: Projekt: Lev.adress: Takhöjd: Takpassbit: VV2140 Dim: KV2100 KV2140 VV2100 Dim: WC-skål: Handdukstork Förberedd V-mätning KV/VV VV Förberedd för TM Extra ansl KV/VV: TS 540 TS 540 KV 430 VV 430 VV 390 KV 390 KV 240 VV 240 VV 200 KV 200 Dim: Dim: Dim: Dim: Borrmall: Övrigt: x Frontplåt med intern rördragning samt bakplan med stammar och spolcistern Konfigureringsdokument 2 (10)

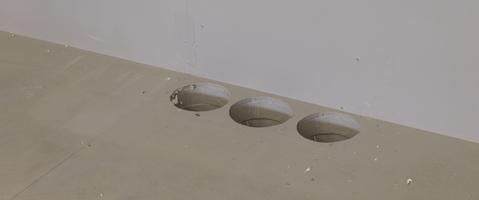

3 Monteringsanvisning LK Våtrumskassett SAFE, plåt och kakel Arbetsgång Förberedelse 1. Använd bifogad borrmall för att märka ut hål till spillvatten- samt tappvattenstammar. Montera bakplan 4. Vid montering säkerställ att spillvattenstammen hamnar centriskt i hålet och att bakplanets höjd hamnar i rätt nivå i förhållande till klisterdekal på sockelplåt. Detta för att WC-skål monteras i rätt höjd från färdigt golv. Justeringsmöjligheter finns med hjälp av 2 st ställbara ben. 2. Utför håltagning enligt markering med 3 st hål Ø 170 mm. Se till att hålen är i lod genom samtliga våningsplan. 3. Montera LK Valvgenomföring mot valvtak. Justera de förmonterade brandtätningarna så att de hamnar 10 mm upp på rörgenomföringen (måttet X). Det orangefärgade plasthöljet som innesluter brandtätningsmaterialet får inte tas bort. OBS! Se till att vattenstammarnas placering i förhållande till spillvattenstam, stämmer överens med bifogat konfigureringsdokument. 5. Kontrollera att bakplan står i lod mot vägg. Skruva fast bakplanet i de förborrade hålen (6 st) innanför vulsten. Skruvinfästning ska göras i betong eller annan massiv konstruktion som är provad och godkänd, t ex skivkonstruktion. Använd montageskruv (ingår ej). 3 (10)

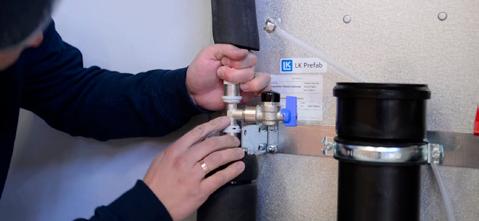

4 Monteringsanvisning LK Våtrumskassett SAFE, plåt och kakel OBS! Vid monteringen av bakplan i våtzon 1 ska principen: Borra-Täta-Plugga-Täta-Skruva följas. Montera stammar för tappvatten och spillvatten 6. Montera tappvattenstammar och fäst med hjälp av förmonterade klammer. VV och VVC monteras på ena sidan (se klammer för placering av rör). KV monteras på motsatt sida för separerad rördragning. Anpassa rören i längd och grada. Vidarekoppling av vattenstammar utförs i T-kopplingen. Översta våningens anslutning består av en kulventil och en vinkelkoppling då detta är en avslutning på vattenstammen. Bakplan skruvas fast med montageskruv 7. Förse vattenstammarna med isolering, 25 mm cellgummi för VV och VVC. KV isoleras med 32 mm cellgummi. Kopplingarna pressas, täthetsprovas och provtrycks, se Monteringsanvinsning för Universalrör LK PE-X & PAL. OBS! Se till att ventilerna är stängda efter inkoppling. Klisteretiketterna för brandtätningen monteras väl synliga innanför serviceluckan (ligger i separat förpackning, bipackad med leveransen). 4 (10)

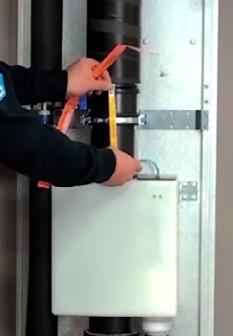

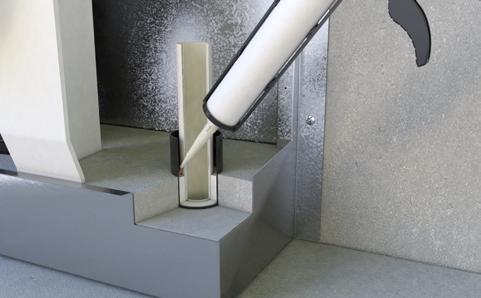

5 Monteringsanvisning LK Våtrumskassett SAFE, plåt och kakel 8. Då tappvattenstammar monterats packas utrymmet mellan ursparing och röret med bifogad drevning (100 mm). 11. Anpassa skarvmuffens längd, sätt på brandtejpen och montera skarvmuffen på spillvattenstammen. Applicera sedan 10 mm tjock Brandfog i höjd med uppgjutningen. Trä sedan den bifogade tätningsmuffen över rörgenomföringen. Ta bort klisteretiketten från brandtätningen och sätt den väl synligt på stammen innanför serviceluckan. 9. Montera spillvattenstammen och fäst med hjälp av förmonterade klammer. 10. Vid undertaksmontage montera grenrör för anslutning av golvbrunn. 5 (10)

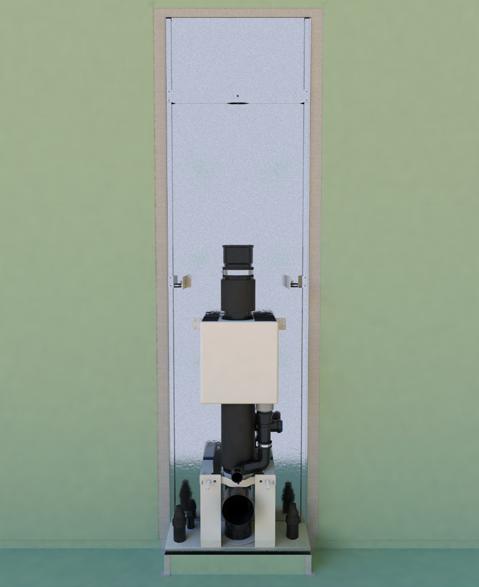

6 Monteringsanvisning LK Våtrumskassett SAFE, plåt och kakel Gjutning av fixtur 12. Schaktbotten och håltagning gjuts igen med självtorkande, icke krympande betong, typ Ardex A35 Mix, eller likvärdig. OBS! Schaktbotten formas så att fall mot sockelplåtens framkant uppstår (läckageindikering). Läckageindikeringen skall mynna ut i ett rum med vattentätt golv. Tätskikt Tätskiktet levereras och monteras av tätskiktsentreprenören som ansvarar för dess vidhäftningsegenskaper enligt gällande branschregler. Bakplanets 30 mm fläns säkerställer tillräcklig yta för fastsätting av tätskikt på sidor samt i ovankant. 13. Efter att betongen härdat rengörs sockelplåten med Teknisk sprit (T-Röd) för god vidhäftning av tätskikt. Schaktbotten fuktsäkras med tätskikt Ardex A7+A8, eller likvärdig. OBS! Alla håligheter ska fyllas igen då schaktbotten är en del av läckageindikeringen. 14. Isolera den synliga delen av rörgenomföringen med den bifogade isoleringen 6 (10)

7 Monteringsanvisning LK Våtrumskassett SAFE, plåt och kakel 1. Rengör sockelplåt och fläns med Teknisk sprit (T-Röd). 3. Montera väggens tätskikt mot kassettens anslutningsgfläns 2. Fäst golvets tätskikt mot sockelplåten 4. I de fall våtrumsmatta används som tätskikt/ytskikt ska silikonfog för våtrum användas i skarven mellan matta och bakplanets fläns. 7 (10)

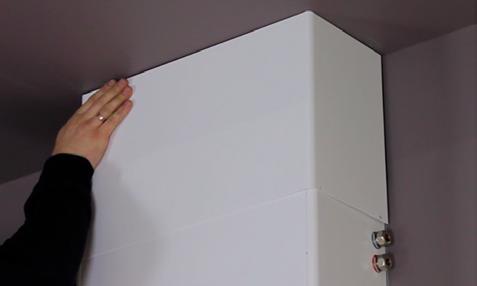

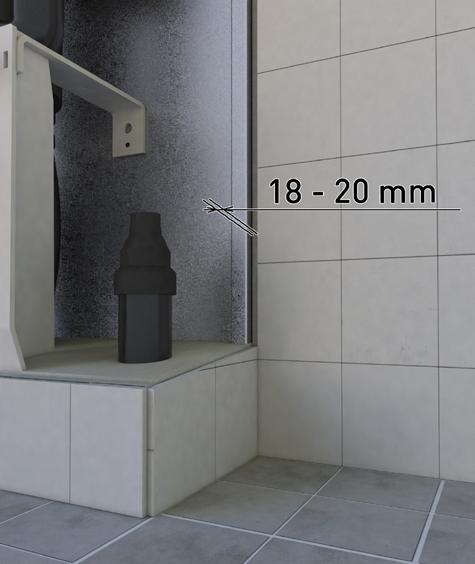

8 5. Om ytskikt på väggen är av kakel måste detta sluta mm från vulstkanten, för att ge plats åt kassettens frontplåt. Montera front, plåt 1. Demontera serviceluckan på frontdelen genom att trycka in spolknappen och dra utåt så att magneterna släpper. Demontera nedre frontplåt genom att skruva loss de två skruvarna i ovankant och dra plåten uppåt så att den släpper i underkant. 2. Placera fronten på plats. Plåten skjuts ner så att skruvarna hamnar i rätt läge. Fronten skruvas fast med sex skruvar. Fyra av dessa är förmonterade i bakplan och de två övre är bipackade. Fronten har nyckelhål för enklare montering. 3. Anslut de förmonterade interna tappvattenledningarna till kulventilerna på stammarna. Spolcisternen ansluts till dess avsättning. 8 (10)

9 4. Återmontera nedre frontplåt. Montera front, förberedd för kakel 1. Demontera den nedre skivan genom att lossa fyra skruvar. 5. Anslut serviceluckans spolknapp till cisternen och återmontera luckan. 2. Placera fronten på plats. Skjut ner den så att skruvarna hamnar i rätt läge. Fronten skruvas fast med sex skruvar. Fyra av dessa är förmonterade i bakplan och de två övre är bipackade. Fronten har nyckelhål för enklare montering. 6. Montera passbit och skruva fast den med fyra självborrande skruv (bipackade). 3. Anslut de internt dragna vattenledningarna för VV och KV, till respektive kulventil på stammarna. Anslut även vattnet till spolcisternen. 9 (10)

10 4. Återmontera nedre frontdel och skruva fast med åtta skruvar (de extra skruvarna är bipackade). Montera WC-skål 1. Montera WC-skålen enligt bipackad monteringsanvisning. 5. Anslut serviceluckans spolknapp till cisternen och montera luckan. 10 (10) LK Systems AB, Box 66, Bromma
