1 SE MONTERINGSANVISNING INSTALLATION INSTRUCTIONS 5970S-EL Bano kassett m. höjdjustering elektrisk (RSK ) Height adjustable toilet 5970-MA Bano kassett m. höjdjustering manuell (RSK ) Height adjustable toilet Rev: BANO KASSETT/ CISTERN Vid fabrikationsfel ger Bano kunden rätt att få den felaktiga produkten utbytt mot en motsvarande produkt eller till produkt med likvärdiga egenskaper, i upp till 3 år efter installation. Accepterad monteringsanvisning 2016:1. BRANSCHREGLER SÄKER VATTENINSTALLATION BANO AS BANO AB BANO A/S Utstillingsplassen Sandane-Norge Phone: post@bano.no Hammarby Allé Stockholm - Sverige Phone:+46 (0) post@bano.se Møllehaven Jyllinge - Danmark Phone: post@bano.dk

2 (2/18) INNEHÅLLSFÖRTECKNING Sid 3 Sid 3 Sid 3 Sid 4 Sid 5 Sid 6 Introduktion Överensstämmels EU-direktiv Tillbehör Teknisk data Gränsdragning Innehållslista, lösa delar Sid 7-15 Montering Sid 16 Kopplingsschema (Endast till 5970S-EL) Sid 17 Hantering av höjdjustering

3 (3/18) Introduktion Banos höjdjusterbara kassett kan justeras antingen manuellt med vev eller elektrisk med en knapptryckning. Detta är för att underlätta för vårdarens arbete så att det blir en snabb och enkel anpassning av toaletten till användarens längd och behov. Höjden från golv till WC-skål, kan justeras mellan 410 till 610 mm. Kassetten levereras antingen med manuell vev eller med elektrisk höjdjustering. Man kan på ett enkelt sätt justera höjden på toaletten och tillhörande WC-stödhandtag. För hygienrum med utanpåliggande rör avlopp i vägg, samt för att följa Säker Vattens mått med 60 mm mellan vägg och avloppsrör, skall en påbyggnadsmodul användas. Se gällande gränsdragning för detaljer ( (SäVa 3.3.1) Elektrisk justering styrs genom en tryckknapp på toppen av kassetten. För manuell justering används medföljande vev. Överensstämmelser med EU-direktiv: Denna produkt är CE-märkt och uppfyller kraven till EU: säkerhetskrav i direktiv för medicinsk utrustning 93/42/EEC, klass 1 Se även: NS/EN 12182: 2012 Hjälpmedel till personer med funktionsnedsättning NS/EN 14055: 2011 Spolcisterner för WC och urinal NS/EN 997: 2013 WC-skålar och toaletter med inbyggt vattenlås Tillbehör: Monteras tillsammans med Bano WC 530 eller 700 mm (5965/5975), samt wc-stödhandtag (5603/5604). Påbyggnadsprofil ( / ) finns antingen i 50 mm eller i 100 mm Artikelnummer: 5965 WC-skål 530 mm Rsk.nr: WC-skål 700 mm Rsk.nr: WC-stödhandtag 900 mm Rsk.nr: WC-stödhandtag 700 mm Rsk.nr: Påbyggnadsmodul 50 mm Rsk.nr: Påbyggnadsmodul 100mm Rsk.nr: Toalettsits, vit Rsk.nr: Toalettsits, grå Rsk.nr:

4 (4/18) Teknisk data: Produktnamn : Kassett med elektrisk höjdjustering Produktnummer : 5970S-EL Höjdreglering : 200 mm (från 410 mm till 610 mm) Material : Huvudram: Korrosionsbehandlat stål, Elgalvaniserat. Kåpa: ABS/ PMMA plast i färgkod RAL 9016 Maxbelastning : Statisk belastning toalett: 500 kg Statisk belastning WC-stödhandtag: 250 kg Maxvikt vid höjdjustering: 200 kg (Reducerad hastighet ska förväntas) U In : 230V ~ /50 Hz I In : Max 5A U Out : 24V, max. 100VA IPX5 Int. : 5%, max. 1 min./19 min. Producent : BANO AS Epost: post@bano.no Tlf: Hemsida: Produktnamn : Kassett med manuell höjdjustering Produktnummer : 5970-MA Höjdreglering: 200 mm (från 410 mm till 610 mm) Material : Huvudram: Korrosionsbehandlat stål, Elgalvaniserat. Kåpa: ABS/ PMMA plast i färgkod RAL 9016 Maxbelastning : Statisk belastning toalett: 500 kg Statisk belastning WC-stödhandtag: 250 kg Max vikt vid höjdjustering: 200 kg Producent : BANO AS Epost: post@bano.se Tlf: Hemsida:

5 (5/18) Gränsdragning: 1 OBS! VVS Vattenplacering sker alltid på vänstersidan enligt ritningen. Placering av avstängningsventil: p.g.a. att delarna rör sig upp och ner när höjden på cisternen justeras skall avstängningsventilen alltid placeras enligt ritningar/avlopp. Inkommande vatten: avslutas med en avstängningsventil med ½ utvändig gänga (G15), med gängan pekandes uppåt. Placering av avlopprör i golv: dim. 110 avlopprör utan muff avslutas 40 mm över färdigt golv. (SäVa 3.3.1) OBS! För att följa Säker Vattens rekommendationer med 60 mm mellan vägg och avlopp krävs att påbyggnadsmodul används. (SäVa 3.3.1) OBS! EL: Elektrisk installation gäller endast för produkter med elektrisk höjning och sänkning. Elplaceringen sker alltid på höger sida enligt ritningen. El-kabel/rör dras ut 500 mm och placeras 200 mm från färdigt golv och 100 mm från centrum avlopp för cisternen. Ferdig gulv OBS! BYGG: Belastningstestad för 500 kg Minimumkrav reglar/förstärkningar, 45x195mm Förstärkningarna/reglarna ska ligga helt intill väggskivorna. Elektriker kopplar in IP44-anslutningsdosa och ansluter elsladd efter installation av toalettmodulen/cisternen. (Anslutningsdosa medföljer ej). OBS! EL gäller endast för 5970S-EL med elektrisk höjdjustering. Förstärkningarna/reglarna är indikerade med ett snedställt område i ritningarna. 2 INFÄSTNING I TRÄVÄGG SAMT I PROVAD OCH GODKÄND SKIVKONSTRUKTION A INFÄSTNING I BETONGVÄGG Gips Betong Trä Kakel

6 (6/18) Innehållslista (lösa delar): 9750 Vita lock för montering av toalett 9716 Monteringsbultar, toalett 9700 Trycknapp, Cistern ISO 7380 M4x Spolrör, Cistern 9755 Vev (endast med 5970-MA) 9751 Blindmutter (endast med 5970-MA) 9766 Trycknapp för höjdjustering (endast 5970S-EL)

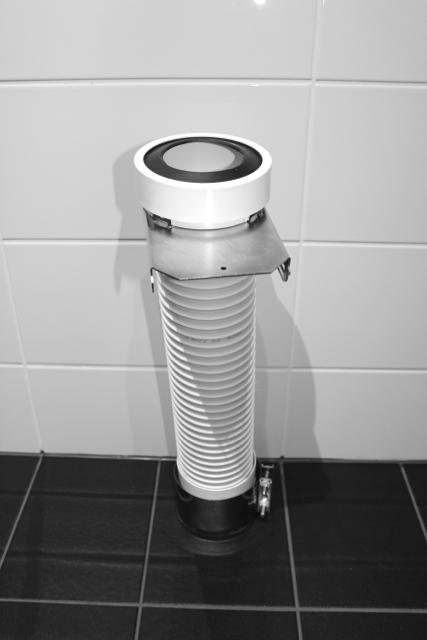

7 (7/18) Montering av kassett: Montera flexibelt avloppsrör i golvavlopp genom att använda den medföljande dubbla jetkopplingen. Kontrollera att slanghållaren är monterad på det flexibla röret före du går vidare. Placera kassettramen mot väggen och kontrollera att den är i våg. Märk ut alla skruvhålen. (8st) Cisternen behöver vevas upp eller ned med veven för att komma åt infästningshålen under installationen. Lyft bort ramen och följ anvisningarna för infästning i vägg på sid 9-10.

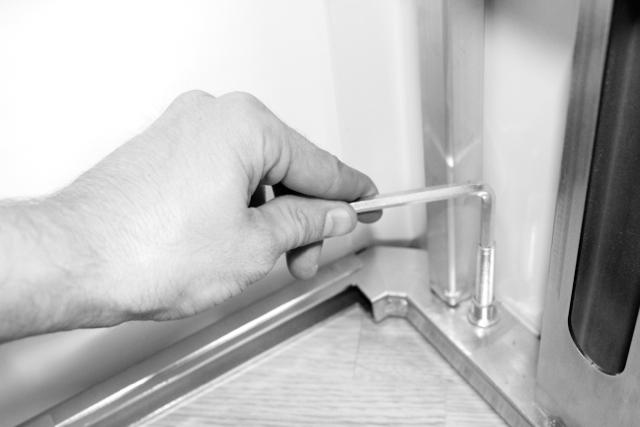

8 (8/18) Justering vid ojämnt golv: Vid ojämnt golv (t.ex. vid fall mot golvbrunn) kan kassetten justeras med hjälp av justeringsskruvarna som finns i botten på varje sida. Justera ovanfrån med sexkantsnyckel, M5.

9 (9/18) Infästning i vägg: Rengör hål efter borrning alla infästningar i våtzon 1 och 2 ska tätas mot väggens tätskikt. Material för tätning ska fästa mot underlaget och vara vattenbeständigt, mögelresistent och åldringsbeständigt (SäVa 3.5) Var uppmärksam på att väggen och infästningen ska vara dimensionerad enligt Byggbranschens Våtrumsnorm samt Bano Gränsdragningar ( för att produktgarantin ska gälla. Skruvinfästningar i våtzon 1 ska göras i betong eller annan massiv konstruktion, träreglar, träkortlingar eller i konstruktion som är provad och godkänd för infästning, till exempel skivkonstruktion. Se exempel på godkända konstruktioner på sakervatten.se (SäVa 3.4.1) Se bild B Kakelklädd trävägg: Gör ej genomgående hål i våtrumsvägg. Förborra hål med 10 mm borr endast genom ytskikt och tätskikt. Rengör och fyll med vattenbeständig, mögelresistent och åldersbeständig tätningsmassa som är godkänd för våtrum i hålet. Se illustration A Kakelklädd betongvägg: Förborra hål med 12 mm borr endast genom ytskikt och tätskikt. Byt till 10 mm borr för vidare borrning i betong. Rengör hålet, fyll först vattenbeständig, mögelresistent och åldersbeständig tätningsmassa godkänd för våtrum i hålet, sätt en 10 mm nylonplugg och fyll sen pluggen med tätningsmassa. Se illustration A Andra väggmaterial (våtrumsskivor, väggvinyl etc.): Gör ej genomgående hål i våtrumsvägg. Förborra hål som är dimensionerade med hänsyn till väggtypen. Borra endast genom ytskikt och tätskikt. Fyll hålet med åldersbeständig tätningsmassa godkänd för våtrum. Se illustration A INFÄSTNING I TRÄVÄGG SAMT I PROVAD OCH GODKÄND SKIVKONSTRUKTION A INFÄSTNING I BETONGVÄGG Gips Betong Trä Kakel Borra hål och skruva fast ramen i väggen, se till att skruvarna hamnar i reglarna på insidan av väggen. Se gränsdragning sid 5.

10 (10/18) B Till Våtzon 1 räknas: - Hela golvet - Vägg i dusch-/badplats - Vägg en meter utanför dusch-/badplats - Hela ytterväggen om dusch-/badplatsen är placerad mot en yttervägg

11 (1/18) Infästning i vägg: 4X Steg 1: Justera Cisternen till nedersta position och fäst kassetten i väggen med fästmaterial som är anpassat efter väggtypen. Bano rekommenderar M8 Fransk träskruv DIN571 av rostfritt material i vägg med träreglar. För betong rekomenderar Bano Fransk träskruv DIN571 i M8 i kombination med Nylonplugg. 4X Steg 2: Justera cisternen i översta position och fäst kassetten i väggen med fästmaterial anpassat efter väggtypen. Bano rekommenderar M8 Fransk träskruv DIN 571 av rostfritt material i vägg med träreglar. För betong rekommenderar Bano Fransk träskruv DIN 571 i M8 i kombination med Nylonplugg. Efter montering i vägg läggs vattenbeständig, mögelresistent och åldersbeständig tätningsmassa som är godkänd för våtrum, på alla tre sidor runt om ramen och upp mot väggen. Ramen fogas mot golvet på alla 3 sidor, dock skall det ena hörnet, närmast duschplatsen/lägsta punkten, vara öppen 4 cm på var sida - för att kunna avslöja ett eventuellt läckage. OBS! Lägg på silicon före montering av kåpan och wc-skålen!

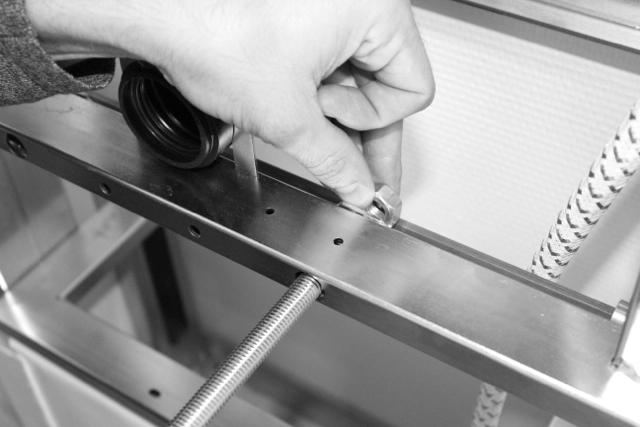

12 (12/18) Justering av monteringsbultar: Justera längden på monteringsbultarna till wc-skålen. Varje gängstång skruvas in i ramen med en M12 mutter på baksidan. Se till att axeln löper fritt utan att komma i kontakt med mutter eller gängstång.

13 (13/18) Montering spolrör och avloppsrör: Anpassa längden på spolröret i enlighet med toalett-typ. Sätt avloppsöret med hållare på plats före montering av WC-skål. Det rekommenderas att cisternen är i översta position när wc-skål monteras. Kontrollera att anslutningsslangen till vattnet är monterat före kåpa monteras samt att ventilen är öppen. Längd på spolrör 5965 WC 53: 170 mm 5975 WC 70: 330 mm ISO 7380 M4x12

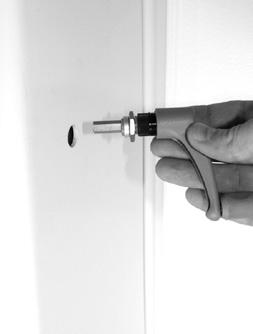

14 (14/18) Kåpa och vev: Montera på huvudkåpan, ta bort skyddsfilm på alla plastdelar och montera veven på önskad sida. Blindmutter(9751) monteras på motsatt sida.

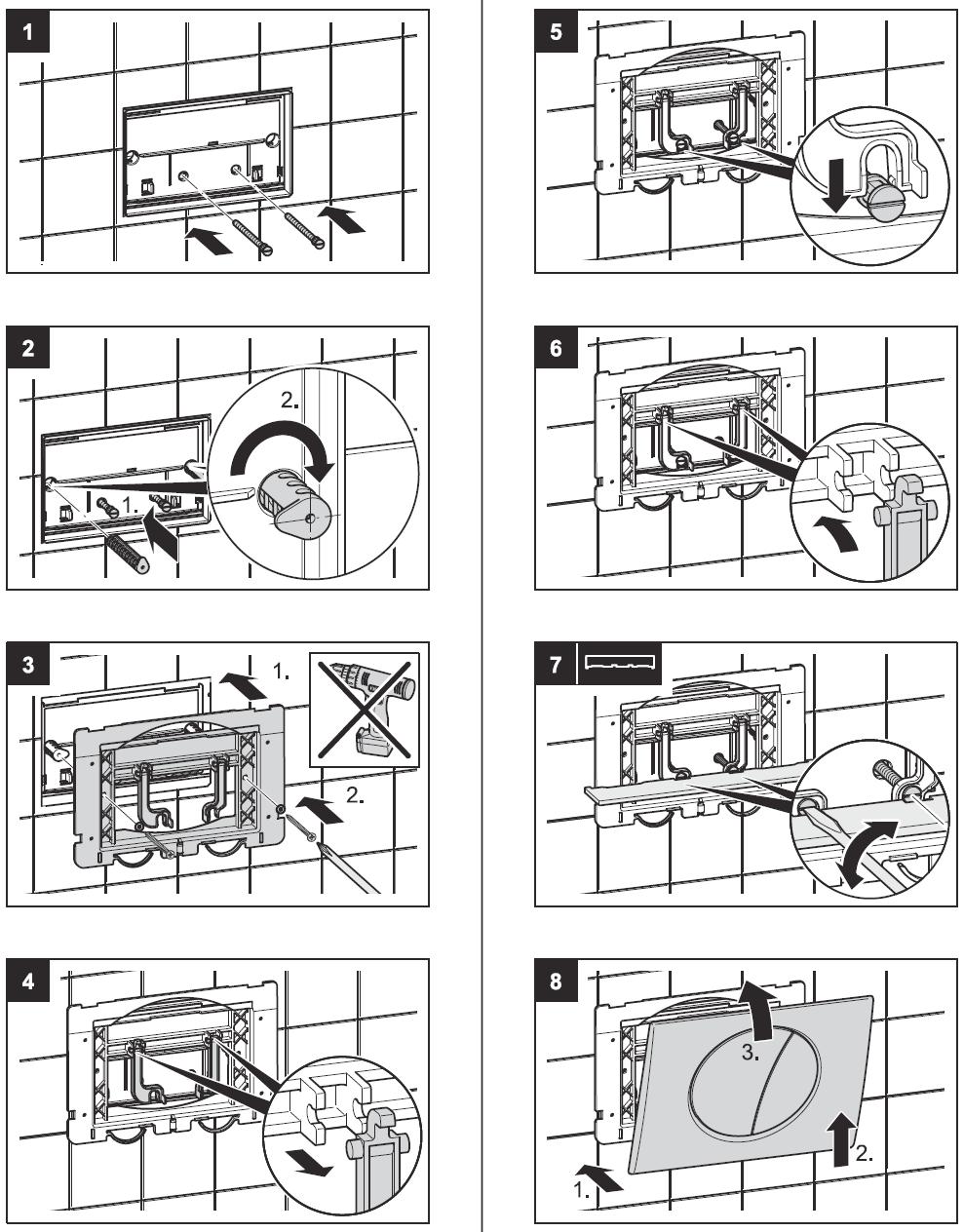

15 (15/18) Montering av trycknapp: Knäck gröna och vita justeringspinnen vid 95mm märket (B) B A Kapa den vänstra fastsättningspinnen till ungefär hälften

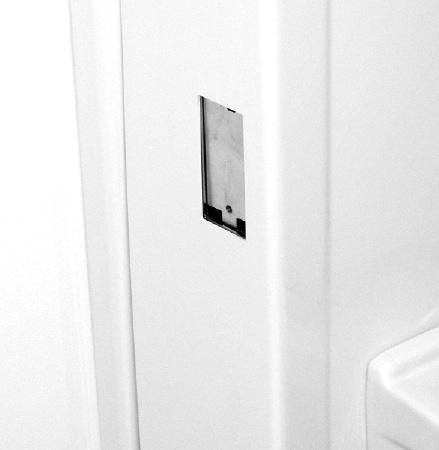

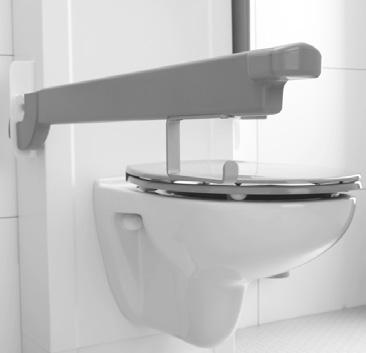

16 (16/18) Montering av WC-stödhandtag: WC-stödhandtag(5603) på var sida av toaletten. Trycks dit och skruvas åt med spaken med demenssäkring. (trycks inför att fungera och vrids)

17 (17/18) Kopplingsschema (endast 5970S-EL):

18 (1818) Hantering av höjdjustering: 5970S-EL: Höjden på toaletten justeras med hjälp av tryckknappar på toppen av kassetten. Kassetten höjs när man trycker på symbolen för «upp» och sänks när man trycker för sympbolen för «ned. Cisternen stannar så snart tryckknappen släpps MA: Vid manuell höjdjustering används en vev som är monterad på sidan av kassetten. Denna vev kan monteras på båda sidor av kassetten. Veven har demenssäkring och måste tryckas in för att kunna fungera. Veven kan lätt tas bort och ersättas med blindmutter art.nr 9751 (Kontakta Bano för mer information)

19 SE MONTERINGSANVISNING INSTALLATION INSTRUCTIONS Bano påbyggnadsmodul/ extension 50mm (RSK ) Bano påbyggnadsmodul/ extension 100mm (RSK ) BANO PÅBYGGNADSMODUL/ EXTENSION Vid fabrikationsfel ger Bano kunden rätt att få den felaktiga produkten utbytt mot en motsvarande produkt eller till produkt med likvärdiga egenskaper, i upp till 3 år efter installation. Accepterad monteringsanvisning 2016:1. BRANSCHREGLER SÄKER VATTENINSTALLATION BANO AS BANO AB BANO A/S Utstillingsplassen Sandane-Norge Phone: post@bano.no Hammarby Allé Stockholm - Sverige Phone:+46 (0) post@bano.se Møllehaven Jyllinge - Danmark Phone: post@bano.dk

20 (2/4) Infästning i vägg: Rengör hål efter borrning alla infästningar i våtzon 1 och 2 ska tätas mot väggens tätskikt. Material för tätning ska fästa mot underlaget och vara vattenbeständigt, mögelresistent och åldringsbeständigt (SäVa 3.5) Var uppmärksam på att väggen och infästningen ska vara dimensionerad enligt Byggbranschens Våtrumsnorm samt Bano Gränsdragningar ( för att produktgarantin ska gälla. Skruvinfästningar i våtzon 1 ska göras i betong eller annan massiv konstruktion, träreglar, träkortlingar eller i konstruktion som är provad och godkänd för infästning, till exempel skivkonstruktion. Se exempel på godkända konstruktioner på sakervatten.se (SäVa 3.4.1) Se bild B Kakelklädd trävägg: Gör ej genomgående hål i våtrumsvägg. Förborra hål med 10 mm borr endast genom ytskikt och tätskikt. Rengör och fyll med vattenbeständig, mögelresistent och åldersbeständig tätningsmassa som är godkänd för våtrum i hålet. Se illustration A Kakelklädd betongvägg: Förborra hål med 12 mm borr endast genom ytskikt och tätskikt. Byt till 10 mm borr för vidare borrning i betong. Rengör hålet, fyll först vattenbeständig, mögelresistent och åldersbeständig tätningsmassa godkänd för våtrum i hålet, sätt en 10 mm nylonplugg och fyll sen pluggen med tätningsmassa. Se illustration Andra väggmaterial (våtrumsskivor, väggvinyl etc.) Gör ej genomgående hål i våtrumsvägg. Förborra hål som är dimensionerade med hänsyn till väggtypen. Borra endast genom ytskikt och tätskikt. Fyll hålet med åldersbeständig tätningsmassa godkänd för våtrum. Se illustration A A A INFÄSTNING I TRÄVÄGG SAMT I PROVAD OCH GODKÄND SKIVKONSTRUKTION Gips Betong Trä INFÄSTNING I BETONGVÄGG Kakel Mät och märk ut hålen, enligt ritning på sid 3. Borra hål och skruva fast ramen i väggen, se till att skruvarna hamnar i reglarna på insidan av väggen. Se gränsdragning på Lösa delar: Påbyggnadsmodul 1 st Väggfästen i stål 2 st Bultar: DIN 912 M6x25 8 st (Levereras separat) Skivor: DIN 9021 M6 8 st (Levereras separat) B Till Våtzon 1 räknas: - Hela golvet - Vägg i dusch-/badplats - Vägg en meter utanför dusch-/badplats - Hela ytterväggen om dusch-/badplatsen är placerad mot en yttervägg

21 (3/4) Infästning i vägg

22 (4/4) Montering 3 DIN 912 M6X25 + DIN 9021 M6 4 DIN 912 M6X25 + DIN 9021 M6 Bano rekommenderar fogning med vattenbeständig, mögelresistent och åldersbeständig tätningsmassa godkänd för våtrum mellan påbyggnadsmodul och vägg, samt mellan kassett och påbyggnadsmodul före kassettens huvudkåpa sätts på.
