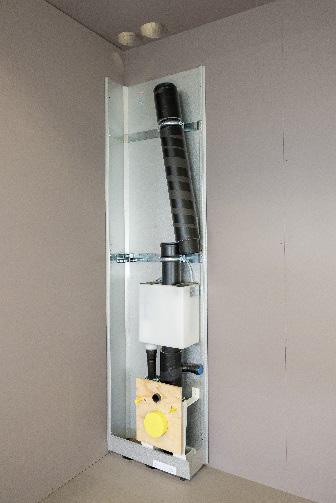

1 LK Våtrumskassett, hörn Användningsområde LK Våtrumskassett är en prefabricerad enhet framtagen för snabba och säkra stambyten i badrum. Enheten innehåller vattenstammar, avloppsstam, spolcistern och vägghängd WC-stol. Montering OBS! Innan montering kontrollera att levererat material överensstämmer med handlingarna från konfigurationen och är oskadat. Notera eventuella skador på följesedeln och anmäl till transportbolag. Kontrollera även att väggarna där LK Våtrumskassett ska monteras är hela och i lod. Vid montage mot yttervägg kontakta LK Systems för rådgivning. Förberedelse 1. Bifogad borrmall placeras ut för utmärkning av hål till stammar. OBS! Vattenstammarnas placering i förhållande till spillvattenstam (se konfigureringsdokument). Eventuell övrig håltagning eller annan uppmärkning utföres även vid detta tillfälle (se konfigureringsdokument). 3. Undergjutningsplåt monteras mot valvtak i samma våningsplan. OBS! Var noggrann med att undergjutningsplåtens hål stämmer överens med borrhålen och att dessa är i lod med hålen i övriga våningsplan. 2. Kontrollera att väggarna är i lod. Håltagning, bilning och sågning utförs enligt markering. Montering bakplan 4. Bakplan vägs in för markering av hål för montering. 5. Justera via ställbara ben. 1 (5)

2 OBS! Se klisterdekal på sockelplåt för korrekt höjd av WC i förhållande till färdigt golv. 8. Bakplanet skruvas fast med sex skruvar, tre i vardera vägg. 6. Markera för borrning. Viktigt! Vid monteringen av bakplan ska principen: Borra Täta Plugga Täta Skruva följas. 9. Vattenstammar monteras och sätts fast med hjälp av snabbklammern. 7. Tätskikt appliceras mot bakplan. Rekommendation är att applicera ett lokalt tätskikt bakom hela bakplan innan montering. 10. Vattenstammarnas placering inifrån vägg och ut: VV, VVC och KV. Vidarekoppling av vattenstam utförs i T-koppling och rören gradas. 2 (5)

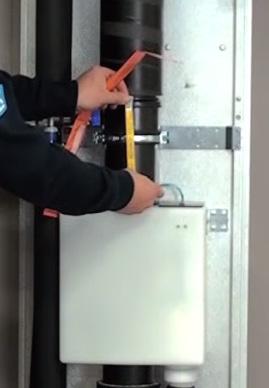

3 11. Vattenstammarna förses med isolering och pressas. Eventuella värmestammar (tillval) monteras även vid detta tillfälle. Börja med den innersta kopplingen och avsluta med den yttersta. 13. Brandtejp monteras på spillvattenstam enligt anvisning. Märkning för identifiering monteras väl synligt innanför inspektionslucka. Översta våningens anslutning av vattenstammarna består av en kran och en vinkelkoppling då detta är en avslutning på vattenstammen. OBS! Se till att ventilerna är stängda efter inkoppling 14. Skarvmuff för genomgång av bjälklag monteras från våningen ovan. 12. Spillvattenstam monteras och sätts fast med hjälp av snabbklammer. Avsättning golvbrunn monteras enligt konfigureringsdokument. Gjutning av fixtur 15. Schaktbotten gjuts och formas så att fall mot modulens framsida uppstår (läckageindikering) med självtorkande, icke krympande betong, typ Ardex A 35 Mix, eller likvärdig. Sockelplåten rengörs med Teknisk sprit (T- Röd) för god vidhäftning av tätskikt. 3 (5)

4 16. Efter betongen härdats, fuktsäkras schaktbotten med Ardex eller likvärdigt. Var noggrann så att alla håligheter fylls igen då schaktbotten är en del av läckageindikeringen. 19. Fronten monteras med tre skruvar, förmonterade i bakplan, och tre förmonterade i sidan. Fronten har nyckelhål för enklare montering. Montering av front, hörnmodell 17. Transportskydden demonteras. 20. Anslut internt vatten, VV och KV. Anslut vattnet till spolcistern. 18. Serviceluckan på frontdelen demonteras, tryck in spolknappen och dra utåt så att magneterna släpper. Nedre frontplåt demonteras, två skruv i ovankant och nyckelhål i underkant. 21. Nedre frontplåt återmonteras. 4 (5)

5 22. Serviceluckans spolknapp ansluts till cistern och återmonteras. 23. Passbit monteras och skruvas fast med fyra självborrande skruv. 24. WC-stol monteras enligt leverantörens anvisning. LK Systems AB, Box 66, Bromma 5 (5)
