1 LK Installationsskåp Skåp för tappvatten- och golvvärmesystem

2 LK Installationsskåp bäst när det gäller Efter 10 år som ledande skåpleverantör vet vi vad branschen uppskattar mest; säkerhet, enkelhet och snabbhet. Med innovationskraft och kundens bästa i fokus har vi infört dessa egenskaper i alla våra skåp marknadens bredaste sortiment för både värme och vatten. De tuffaste har sagt sitt LK Installationsskåp är garanterat säkert Våra skåplösningar är kända för sitt enkla handhavande under installationen, och att skåpen snabbt och säkert kommer på plats. För att erbjuda bästa säkerhet har vi valt att certifiera skåpen enligt branschens hårdaste kontrollsystem. LK Installationsskåp är anpassade enligt Branschregler Säker Vatteninstallation som ställer krav på hur en säker installation ska utföras. LK Universalsystem är dessutom testat och godkänt enligt Nordtest NT VVS 129. Vi har även tagit fram effektiva installationshjälpmedel som innebär att du verkligen kan lita på att installationen görs både rätt och lätt. Självinstallerande skåp snart verklighet Handen på hjärtat, visst vore det drömmen med självinstallerande skåp? Med LK Prefab är vi en bra bit på väg. Prefabricerade skåp som finns antingen på hyllan som standardvara, eller beställningsbara utan begränsningar i vad som är möjligt eller inte. En snabb leverans och några enkla handgrepp senare är installationen klar. Under kontrollerade former i vår LK Prefab-anläggning monterar och testar vi sedan skåpen komplett med fördelare, kulventiler, skåpsgenomföringar och pressanslutningskopplingar. LK Prefab höjer säkerheten i branschen ytterligare ett steg. 2

3 Branschregler Säker Vatteninstallation Branschregler Säker Vatteninstallation är ett regelverk som är framtaget av branschens aktörer för att minska risken för vattenskador, legionellaspridning, brännskador och förgiftning. Reglerna ställer krav på både installatörer och produkter. I systemet ingår auktorisation av VVS-företag och utbildning av VVSmontörer, arbetsledare med flera. Målet är att ge en ökad säkerhet och trygghet för brukaren. Våra skåp är anpassade enligt Branschregler Säker Vatteninstallation som ställer krav på hur installationen ska utföras. T.ex. anges i paragraf Fogar på tappvattenledningar samt Fogar på fördelarrör för värmesystem följande: Utrymmen för fogar i inbyggnader, installationsschakt eller kopplingsskåp ska ha vattentät botten och vara försedd med indikering för läckage. Samtliga skåp är märkta enligt nedan vilket innebär att de är anpassade till Branschregler Säker Vatteninstallation. Enligt Branschregler Säker Vatteninstallation måste Rör-i-Rör system av PE-X vara godkända enligt NT VVS 129. Nordtest NT VVS 129 är en testmetod, gemensam för hela Norden, som inte enbart testar komponenter utan hela system. Enkelt uttryckt innebär testmetoden att om ett läckage trots allt inträffar så ska vattnet ändå inte spridas i byggnadskonstruktionen. LK Universalsystem för PE-X Rör-i-Rör 16 är testat och godkänt enligt NT VVS

4 Skåp för LK Universal Alla våra Universalskåp uppfyller branschreglerna Säker Vatteninstallation. Skåpen är tillverkade av pulverlackerad stålplåt och har en tät botten med rörgenomföringar av gummi vilket gör att eventuellt läckagevatten dräneras till valfri inspektionsbar plats. För både värme och vatten Tät enligt NT VVS 129 Läckageindikering Justerbar ram Sortiment LK Fördelarskåp UNI Skåpen är vattentäta enligt branschreglerna SÄKER VATTEN och tillverkade av pulverlackerad stålplåt, vit kulör RAL Samtliga skåp är godkända enligt NT VVS 129. Skåpet är avsett för 2 st LK Fördelningsrör med max antal uttag enligt nedanstående tabell. Konsol till fördelningsrören är bipackade i skåpet. Skåpen levereras utan ram och lucka. Benämning Max antal uttag med gruppavst.ventil B x H x D UNI st 350 x 550 x 95 mm UNI st 550 x 550 x 95 mm UNI st 700 x 550 x 95 mm LK Ram med lucka till UNI skåp Ram med låsbar lucka. Tillverkade av pulverlackerad stålplåt, vit kulör RAL Avsedd för skåp: Yttermått: B x H x D UNI x 580 x 17 mm UNI x 580 x 17 mm UNI x 580 x 17 mm LK Kopplingsskåp VUK Skåpet samt luckan är tillverkade av pulverlackerad stålplåt. Levereras komplett med lucka, vit kulör RAL9016. LK Kopplingsskåp VUK är i första hand avsett för säker montering av vattenutkastare. Placering av kopplingsskåpet kan ske i yttervägg eller innervägg mynnande mot en yttervägg. Skåpet är vattentätt enligt branschregler SÄKER VATTEN. L x B x H x 250 x 70 mm 4

5 LK Skåpsgenomföring UNI För genomföring av rör dim i LK Fördelarskåp UNI. Kapas till rätt diameter för respektive rördimension. För rör dim mm LK Skåpsgenomföring 25 tomrör För genomföring av tomrör dim 25 i LK Fördelarskåp UNI. Är förkapad till 25 mm håldiameter. För tomrör dim mm Prefabricerade skåp för LK Universal De två vanligaste modellerna av våra prefabricerade Universalskåp finns även som lagervara. Komplett, enkelt och snabb leverans. Skåpen finns i två olika utförande och är naturligtvis anpassade enligt branschregler Säker Vatteninstallation. Skåpen levereras komplett med fördelare, kulventiler för kall- respektive varmvatten, skåpsgenomföringar och pressanslutningskopplingar. Samtliga komponenter är tillverkade av avzinkningshärdig mässing. Sortiment LK Prefabskåp UNI 5/3 LK Prefabskåp UNI 5/3 är ett läckagesäkert prefabricerat fördelarskåp för 5 st kallvattenanslutningar samt 3 st varmvattenanslutningar. Förberett för matning med stam underifrån. LK Ram med lucka UNI 350, RSK passar till LK Prefabskåp UNI 5/3. B x H x D Antal stick KV Antal stick VV x 550 x 95 mm 5 3 LK Prefabskåp UNI 8/5 LK Prefabskåp UNI 8/5 är ett läckagesäkert prefabricerat fördelarskåp för 8 st kallvattenanslutningar samt 5 st varmvattenanslutningar. Förberett för matning med stam underifrån. LK Ram med lucka UNI 550, RSK passar till LK Prefabskåp UNI 8/5. B x H x D Antal stick KV Antal stick VV x 550 x 95 mm 8 5 5

6 6

7 Skåp för LK Golvvärme Alla våra golvvärmeskåp uppfyller branschreglerna Säker Vatteninstallation. Skåpen är tillverkade av pulverlackerad stålplåt och har en tät botten med rörgenomföringar av gummi vilket gör att eventuellt läckagevatten dräneras till valfri inspektionsbar plats. Skåpen levereras komplett med lucka och ram. Läckageindikering Justerbar ram Passar både inbyggt i vägg och utanpå vägg Anpassat för LK Golvvärmerör dim mm samt matningsrör dim mm Sortiment LK Fördelarskåp VT RF LK Fördelarskåp VT RF är avsedd att användas där man önskar dölja LK Värmekretsfördelare RF. LK Fördelarskåp VT RF kan monteras inbyggt i vägg med minsta regeltjocklek 95 mm. Skåpet kan även monteras utanpå befintlig vägg med hjälp av tillbehöret LK Sockel VT RF som döljer rörinstallation mellan skåp och golv. B x H x D VKF RF x 710 x 95 mm VKF RF x 710 x 95 mm VKF RF x 710 x 95 mm VKF RF LK Shuntskåp VT RF LK Shuntskåp VT RF är avsedd att användas där man önskar dölja LK Fördelarshunt VS med monterad LK Värmekretsfördelare RF. LK Shuntskåp VT RF kan monteras inbyggt i vägg med minsta regeltjocklek 120 mm. Skåpet kan även monteras utanpå befintlig vägg med hjälp av tillbehöret LK Sockel VT RF som döljer rörinstallation mellan skåp och golv. B x H x D F. shunt VS + VKF RF x 710 x 120 mm F.shunt VS + VKF RF x 710 x 120 mm F.shunt VS + VKF RF 6-12 LK Sockel VT RF Sockeln är skjutbar i höjdled mellan mm. B x H x D x 150 x 95 mm x 150 x 95 mm x 150 x 95 mm x 150 x 120 mm x 150 x 120 mm 7

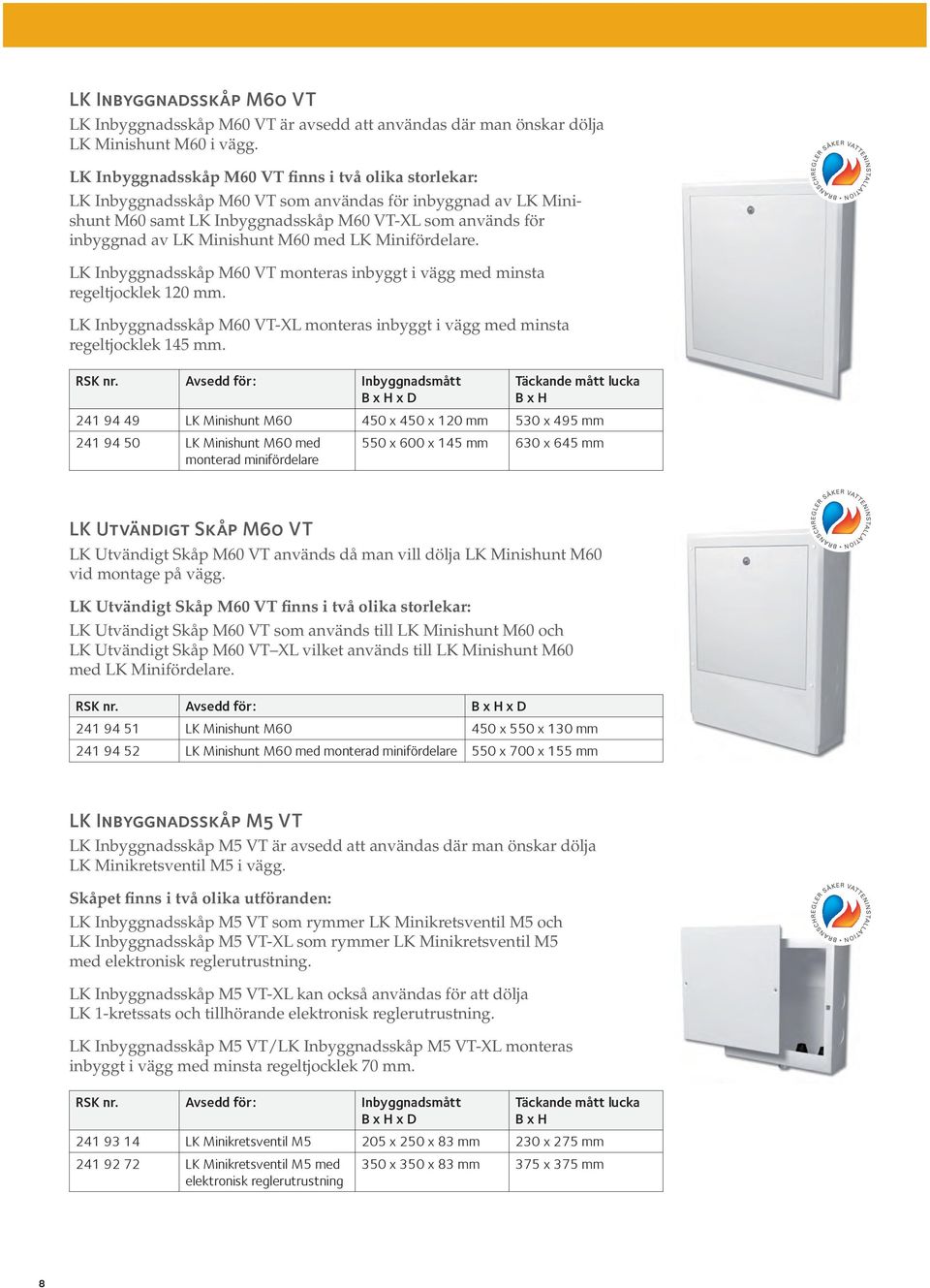

8 LK Inbyggnadsskåp M60 VT LK Inbyggnadsskåp M60 VT är avsedd att användas där man önskar dölja LK Minishunt M60 i vägg. LK Inbyggnadsskåp M60 VT finns i två olika storlekar: LK Inbyggnadsskåp M60 VT som användas för inbyggnad av LK Minishunt M60 samt LK Inbyggnadsskåp M60 VT-XL som används för inbyggnad av LK Minishunt M60 med LK Minifördelare. LK Inbyggnadsskåp M60 VT monteras inbyggt i vägg med minsta regeltjocklek 120 mm. LK Inbyggnadsskåp M60 VT-XL monteras inbyggt i vägg med minsta regeltjocklek 145 mm. Avsedd för: Inbyggnadsmått BxHxD Täckande mått lucka BxH LK Minishunt M x 450 x 120 mm 530 x 495 mm LK Minishunt M60 med monterad minifördelare 550 x 600 x 145 mm 630 x 645 mm LK Utvändigt Skåp M60 VT LK Utvändigt Skåp M60 VT används då man vill dölja LK Minishunt M60 vid montage på vägg. LK Utvändigt Skåp M60 VT finns i två olika storlekar: LK Utvändigt Skåp M60 VT som används till LK Minishunt M60 och LK Utvändigt Skåp M60 VT XL vilket används till LK Minishunt M60 med LK Minifördelare. Avsedd för: BxHxD LK Minishunt M x 550 x 130 mm LK Minishunt M60 med monterad minifördelare 550 x 700 x 155 mm LK Inbyggnadsskåp M5 VT LK Inbyggnadsskåp M5 VT är avsedd att användas där man önskar dölja LK Minikretsventil M5 i vägg. Skåpet finns i två olika utföranden: LK Inbyggnadsskåp M5 VT som rymmer LK Minikretsventil M5 och LK Inbyggnadsskåp M5 VT-XL som rymmer LK Minikretsventil M5 med elektronisk reglerutrustning. LK Inbyggnadsskåp M5 VT-XL kan också användas för att dölja LK 1-kretssats och tillhörande elektronisk reglerutrustning. LK Inbyggnadsskåp M5 VT/LK Inbyggnadsskåp M5 VT-XL monteras inbyggt i vägg med minsta regeltjocklek 70 mm. 8 Avsedd för: Inbyggnadsmått BxHxD Täckande mått lucka BxH LK Minikretsventil M5 205 x 250 x 83 mm 230 x 275 mm LK Minikretsventil M5 med elektronisk reglerutrustning 350 x 350 x 83 mm 375 x 375 mm

9 9

10 10

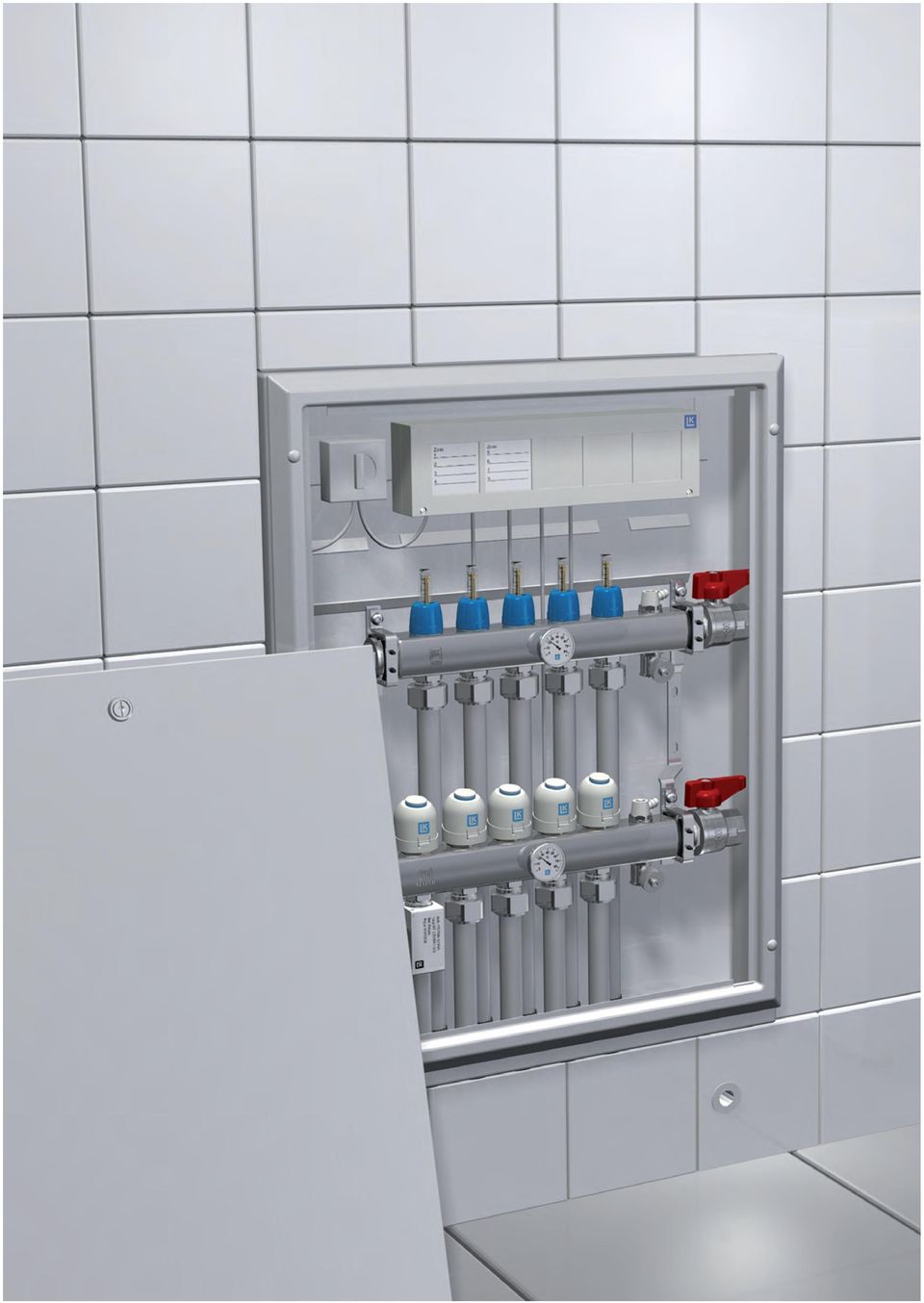

11 Prefabricerade skåp för LK Golvvärme Våra prefabricerade golvvärmeskåp finns även som lagervara. De finns i två utförande, skåp komplett med LK Värmekretsfördelare och skåp komplett med LK Värmekretsfördelare samt LK Fördelarshunt. Komplett, enkelt och med snabb leverans. Skåpen levereras med monterad lucka och ram, rörgenomföringar, LK Anslutningskopplingar RF, sprutskydd samt monteringsanvisning. Skåpen kan monteras inbyggda i vägg eller utanpå befintlig vägg med hjälp av tillbehöret LK Sockel VT RF. Sortiment LK Fördelarskåp VT RF-komplett LK Fördelarskåp VT RF -komplett levereras som en komplett enhet med monterad LK Värmekretsfördelare RF. Monteras inbyggt i vägg med minsta regeltjocklek 95 mm. B x H x D VKF RF x 710 x 95 mm x 710 x 95 mm x 710 x 95 mm x 710 x 95 mm x 710 x 95 mm x 710 x 95 mm x 710 x 95 mm x 710 x 95 mm x 710 x 95 mm x 710 x 95 mm x 710 x 95 mm 12 LK Shuntskåp VT RF-komplett LK Shuntskåp VT RF-komplett levereras som en komplett enhet med monterad LK Fördelarshunt VS och LK Värmekretsfördelare RF. Monteras inbyggt i vägg med minsta regeltjocklek 120 mm. B x H x D VKF RF x 710 x 120 mm x 710 x 120 mm x 710 x 120 mm x 710 x 120 mm x 710 x 120 mm x 710 x 120 mm x 710 x 120 mm x 710 x 120 mm x 710 x 120 mm x 710 x 120 mm x 710 x 120 mm 12 11

12 12

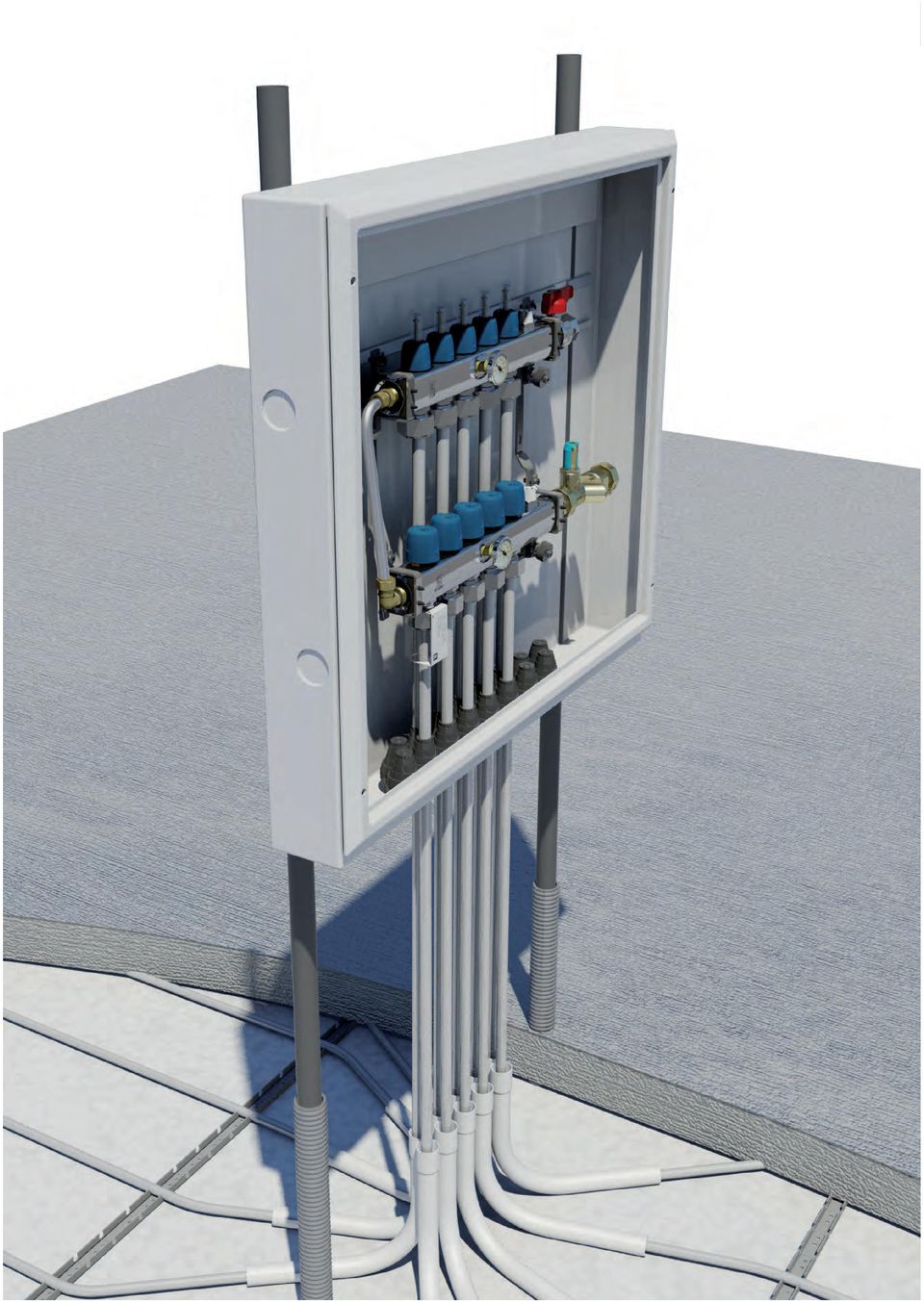

13 Installationshjälpmedel / Tillbehör Sortiment LK Läckageindikeringsbricka Avsedd att användas mot läckageindikeringsrör från LK:s vattentäta fördelarskåp. För tomrör i dimension 25. Brickan är ett alternativ till läckageindikeringsbrickan i plast som bipackas med skåpet. Läckageindikeringsbrickan är av förkromad mässing. För tomrör dim Diam mm 44 mm LK Nyckellås Nyckellås till LK Fördelarskåp INB/UTV/VT RF/M60VT och LK Lucka/Lucka VT RF LK Skåpstativ LK Skåpstativ är avsett för temporär fixering/upphängning av LK Fördelarskåp VT RF, LK Shuntskåp VT RF och LK Fördelarskåp UNI. Stativet används vid montage av golvvärme/tappvatten i platta på mark när skåpet ska monteras innan gjutning av betongplattan. Skåpstativet består av två stolpar i stål, fyra rörklammer med tillhörande bultar samt 2 st 300 mm korrugerade rör. De två korrugerade rören förhindrar att stålstolparna gjuts fast och på så vis kan stativet återanvändas. L x B x H x 68 x 34 mm LK Benställning UNI/VT Benställning för förenkling av montage för LK Fördelarskåp VT RF och LK Fördelarskåp UNI på betongbjälklag. Tillverkat av galvaniserad stålplåt. Levereras i par inkl. 4 st självborrande plåtskruv med packning för infästning i fördelarskåpet. Foten på benställningen har ett 6 mm hål för infästning mot betongbjälklaget med bult eller metallspik och bricka (medföljer ej). B x H x D x 800 x 160 mm LK Stativfot Två stycken stativfötter till LK Fördelarstativ och LK Skåpstativ för montage på betongbjälklag. B x L x H x 200 x 95 mm 13

14 Skräddarsydda skåp På LK Prefab tillverkar vi ett stort antal varianter av fördelarskåp, allt från enkla standardskåp till specialskåp i olika material. Fördelarskåpen tillverkas komplett med ventiler och kopplingar för LK PAL- och LK PE-X-rör. Skåpen förses med shuntar, mät- eller andra styrutrustningar, allt enligt kundens önskemål. Allt ingående material är utprovat och märkt med objekt och lägenhetsnummer. Efter 10 år som skåpleverantör vet vi vad våra kunder och branschen vill ha. Detta sammantaget med vår innovationsförmåga ger optimala skåplösningar. Ett fördelarskåp kan innehålla mer än 70 detaljer. Allt ska mängdas, beställas, monteras och lagras. Med prefabricerade skåp sparar du både tid och pengar. 14

15 Varför välja Prefab? LK Prefab effektiviserar byggets VVS-arbete. Vare sig du är konstruktör, byggherre, bostadsbolag eller driver rörfirma kan vi underlätta din vardag genom att göra en stor del av arbetet åt dig. Gör rätt från början Vi är med redan på planerings- och konstruktionsstadiet och kan därför erbjuda VVS-lösningar som är rätt från början. Våra erfarna konstruktörers materialoch komponentval garanterar dig totallösningar som fungerar i verkligheten. Effektivisera byggprocessen Genom att göra en stor del av VVS-arbetet i vår produktionsanläggning istället för på byggplatsen kan vi bidra med att effektivisera stora delar av byggprocessen. Vi gör helt enkelt det tidsödande, och ibland komplicerade, monteringsjobbet åt dig och minskar därmed din installationstid. Allt kan prefabriceras Vi fogar samman VVS-detaljer till större enheter eller hela system. Främst jobbar vi i material som PE-X, AluPex, PP-R och PEH. Det mesta kan prefabriceras så att du tjänar på det. Allt från trapphus- och lägenhetsfördelare till badrumsmoduler, avloppsgrodor och färdiga stammar. Allt är möjligt! Ett säkrare och tryggare vatten Förutom minskade installationstider får du även minskade lagerkostnader då vi tryggt och säkert levererar tydligt uppmärkta kollin, till rätt plats i rätt tid. Inköp får mindre jobb, leveranskontrollen blir smidigare och administrationen blir enklare. Med andra ord får du full kontroll på kostnaderna eftersom vårt helhetstänkande gör att inga kostnader drar iväg. Läs mer på: 15

16 TSE00G12.1 LK Systems AB ingår i koncernen Lagerstedt & Krantz AB. Vi är en av Nordens ledande VVS-leverantörer med ett komplett sortiment och ett flertal unika kundlösningar.
