Luftvärmare, elektrisk för 3x230 V

Transkript

1 EQEK Luftvärmare, elektrisk Min. flöden Storlek Min. flöde, m 3 /s 005 0, , , , , , , , , , , , , , , , , , , , , ,35 Allmänt Den elektriska luftvärmaren är försedd med rörformade värmestavar. Luftvärmaren finns i varianter utan resp. med inbyggd tyristor och stegkopplare samt effektuppdelning i lika steg respektive binärssteg. Aggregat med elektrisk luftvärmare får uppsättas i torra icke brand- eller explosionsfarliga rum och i sådana garage där tappning av bensin normalt ej förekommer. För utomhusmontage finns variant i IP55-utförande. Konstruktionsdata Max. lufttemperatur efter värmaren, 40 C. Luftvärmaren är försedd med två av varandra oberoende överhettningsskydd, en med automatisk återställning och en med manuell återställning som bryter manöverkretsen för elvärmaren när överhettningstemperaturen överskrids. Luftvärmaren uppfyller bestämmelserna i EN , EN ochEN Denfårejinstallerassom kanalvärmare. Montering Tillse att luftflödets riktning genom värmaren överenssstämmer med pilen på höljet. Luftströmmen skall vara horisontell eller vertikalt uppåt. Inkoppling 1. Installationen får endast utföras av behörig installatör. 2. Elvärmarens data för driftspänning, effekt och överhettningsskydd mm. framgår av det elschema som följer med värmaren samt av märkskylten på värmarens lock. 3. Värmaren skall anslutas till nätet med fast förlagd kabel. Kabeln skall anpassas till aktuell förläggning och omgivningstemperatur. 4. Kraftmatningen till värmaren skall ej kunna slås till utan att tillhörande fläkt dessförinnan eller samtidigt startas. 5. Matningsspänningen till tillhörande fläkt skall ej kunna slås ifrån utan att kraftmatningen till värmaren dessför innan bryts. För effekter över 30kW rekommenderas en efterblåsningstid på minst 3 minuter innan fläkten stannas. Detta för att säkerställa att överhettningsskydden ej utlöses av eftervärmen. 6. Allpolig brytning med brytaravstånd på minst 3 mm måste ordnas i den fasta installationen. Fläkt Woods 9111 SE Rätt till ändringar förbehålls

2 Elanslutning (princip) Knock-out för kabelgenomföring, kraftmätning, h=1 Kan på begäranplaceras på undersidan h=2 Förskruvning till lucka (stjärnskruv) Återställningsknapp Kabelgenomföring för snabbanslutningskabel Värmeelement Skötsel och funktion Luftvärmare EQEK kräver under normala förhållanden ingen skötsel. Eventuellt värmebortfall kan bero på att manöverkretsen har brutits. Tilluftsfläkten skall förregla luftvärmarens manöverkrets. Tilluftsfläkten efterkyler luftvärmarens element efter stopp av ventilationsanläggningen. Efterkylningstiden inställs på tidrelä. Luftvärmare med inbyggd styr- och stegkopplare är försedd med två eller flera av varandra oberoende överhettningsskydd, B och C. C bryter manöverkretsen för luftvärmaren om temperaturen överskrider 120 C. Luftvärmaren efterkyls av tilluftsfläkten innan fläkten stoppar. C återställs manuellt. Överhettningsskydden B bryter manöverkretsen för luftvärmaren när kontrolltemperaturen 70 C överskrids och återställs automatiskt när temperaturen åter sjunker. Installationen utförs så att överhettningsskyddet C bryter manöverströmmen till kontaktorerna för luftvärmaren samt till kontaktor för tillluftsfläkt. Fjärrindikering av larm I elvärmarens automatikutrustning kan larmfunktioner med fjärrindikering från det manuellt återställbara överhettningsskyddet C införas. Drift 1. Anläggningen startas antingen manuellt med strömbrytare eller automatiskt med kopplingsur. Fläkten startar och luftvärmaren inkopplas succesivt via stegkopplaren. 2. Om temperaturen i elementen uppnår på överhettningsskyddet B inställd temperatur (70 C) frånkopplas luftvärmaren. Inkoppling sker automatiskt när temperaturen har sjunkit. Om temperaturen på grund av fel i anläggningen stiger så högt att överhettningsskyddet C löser ut, stoppas fläkten och luftvärmaren frånkopplas. C måste återställas manuellt sedan felet åtgärdats. 3. För att förhindra att kalluft inblåses i anläggningen vid eventuellt fel på luftvärmaren eller dess reglerutrustning, bör en termostat installeras i tilluften, som stoppar aggregatet om inställd temperatur (ca +10 C) underskrids, efter en tidsfördröjning på ca 10 minuter från start av anläggningen. Varning! Värmeelementen är fortfarande varma efter att strömbrytaren har slåtts av. Vid kontakt finns risk för brännskada. Slå av strömbrytaren i god tid innan rengöring. Fläkt Woods 9111 SE Rätt till ändringar förbehålls

3 Produktkod Luftvärmare, elektrisk EQEK-aaa-bbb-c-d Aggregatstorlek (aaa) Effekt, kw (bbb) Se tabell Spänning (c) 2 = 3 x 230 V 4 = 3 x 400 V 6 = 3 x 440 V 60 Hz Effektuppdelning (d) 1 = 1 steg, utan styr c = 2 bbb = c = 4, 6 bbb = = 2 lika steg, utan styr c = 2 bbb = c = 4, 6 bbb = = 3 lika steg, utan styr c = 2 bbb = c = 4, 6 bbb = = 4 lika steg, utan styr c = 2 bbb = c = 4, 6 bbb = = binära steg, utan styr c = 2-6 bbb = = med tyristor och ev. stegomkopplare c = 2 bbb = c = 4 bbb = ej för c =6 Fläkt Woods 9111 SE Rätt till ändringar förbehålls

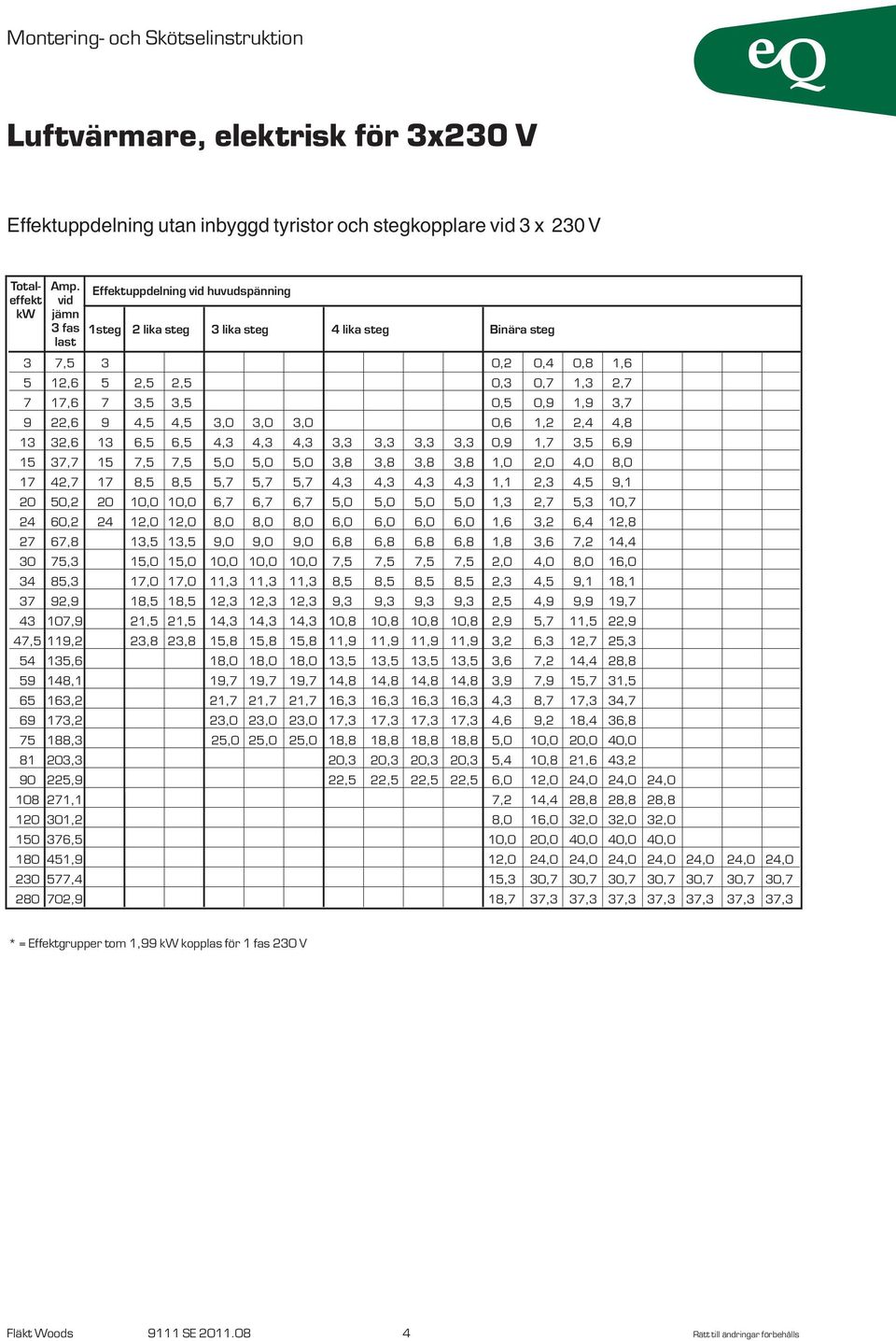

4 Effektuppdelning utan inbyggd tyristor och stegkopplare vid 3 x 230 V Totaleffekt kw Amp. vid jämn 3 fas last Effektuppdelning vid huvudspänning 1steg 2 lika steg 3 lika steg 4 lika steg Binära steg 3 7,5 3 0,2 0,4 0,8 1,6 5 12,6 5 2,5 2,5 0,3 0,7 1,3 2,7 7 17,6 7 3,5 3,5 0,5 0,9 1,9 3,7 9 22,6 9 4,5 4,5 3,0 3,0 3,0 0,6 1,2 2,4 4, ,6 13 6,5 6,5 4,3 4,3 4,3 3,3 3,3 3,3 3,3 0,9 1,7 3,5 6, ,7 15 7,5 7,5 5,0 5,0 5,0 3,8 3,8 3,8 3,8 1,0 2,0 4,0 8, ,7 17 8,5 8,5 5,7 5,7 5,7 4,3 4,3 4,3 4,3 1,1 2,3 4,5 9, , ,0 10,0 6,7 6,7 6,7 5,0 5,0 5,0 5,0 1,3 2,7 5,3 10, , ,0 12,0 8,0 8,0 8,0 6,0 6,0 6,0 6,0 1,6 3,2 6,4 12, ,8 13,5 13,5 9,0 9,0 9,0 6,8 6,8 6,8 6,8 1,8 3,6 7,2 14, ,3 15,0 15,0 10,0 10,0 10,0 7,5 7,5 7,5 7,5 2,0 4,0 8,0 16, ,3 17,0 17,0 11,3 11,3 11,3 8,5 8,5 8,5 8,5 2,3 4,5 9,1 18, ,9 18,5 18,5 12,3 12,3 12,3 9,3 9,3 9,3 9,3 2,5 4,9 9,9 19, ,9 21,5 21,5 14,3 14,3 14,3 10,8 10,8 10,8 10,8 2,9 5,7 11,5 22,9 47,5 119,2 23,8 23,8 15,8 15,8 15,8 11,9 11,9 11,9 11,9 3,2 6,3 12,7 25, ,6 18,0 18,0 18,0 13,5 13,5 13,5 13,5 3,6 7,2 14,4 28, ,1 19,7 19,7 19,7 14,8 14,8 14,8 14,8 3,9 7,9 15,7 31, ,2 21,7 21,7 21,7 16,3 16,3 16,3 16,3 4,3 8,7 17,3 34, ,2 23,0 23,0 23,0 17,3 17,3 17,3 17,3 4,6 9,2 18,4 36, ,3 25,0 25,0 25,0 18,8 18,8 18,8 18,8 5,0 10,0 20,0 40, ,3 20,3 20,3 20,3 20,3 5,4 10,8 21,6 43, ,9 22,5 22,5 22,5 22,5 6,0 12,0 24,0 24,0 24, ,1 7,2 14,4 28,8 28,8 28, ,2 8,0 16,0 32,0 32,0 32, ,5 10,0 20,0 40,0 40,0 40, ,9 12,0 24,0 24,0 24,0 24,0 24,0 24,0 24, ,4 15,3 30,7 30,7 30,7 30,7 30,7 30,7 30, ,9 18,7 37,3 37,3 37,3 37,3 37,3 37,3 37,3 * = Effektgrupper tom 1,99 kw kopplas för 1 fas 230 V Fläkt Woods 9111 SE Rätt till ändringar förbehålls

5 Inkopplingsschema (princip) utan inbyggd tyristor och stegkopplare För varje levererad luftvärmare medföljer detaljerat inkopplingsschema. Överhettningsskydd manuell återställning Överhettningsskydd automatisk återställning Effektgrupperna är anslutna från plintnummer 7 och löpande uppåt Inkopplingsschema med snabbanslutning 1 2 Larm En kraftmätning för Två kraftmätningar för Fyra kraftmätningar för A A A Larm Värme GO Y V Manöver 220 V PE L1 L2 L3 Kraftmatning PE Fläkt Woods 9111 SE Rätt till ändringar förbehålls

6 Inkopplingsschema (utan snabbkoppling) för luftvärmare med inbyggd tyristor och stegkopplare Antal överhettningsskydd kan variera. SC-PP-OEM/D TTC-OEMV/PP Använda nollnummer: Styrspänning V Kraftmatning Manöverspänning 230V FÖRKLARINGAR: A B C D E F G Belastning Automatisk återgående överhettningsskydd Manuellt återställbart överhettningsskydd Tyristorstyrning Förregling Manöverströmställare Pontentialfria kontakter för indikering av utlöst överhettningsskydd Max 240V 1A En kraftmatning för 0 200A Två kraftmatningar för A Fyra kraftmatningar för A Fläkt Woods 9111 SE Rätt till ändringar förbehålls
