1 Fläktar Luftbehandlingsaggregat Luftdistributionsprodukter Brandsäkerhet Luftridåer och värmeprodukter Tunnelfläktar Topvex SoftCooler TR Projekteringsanvisning

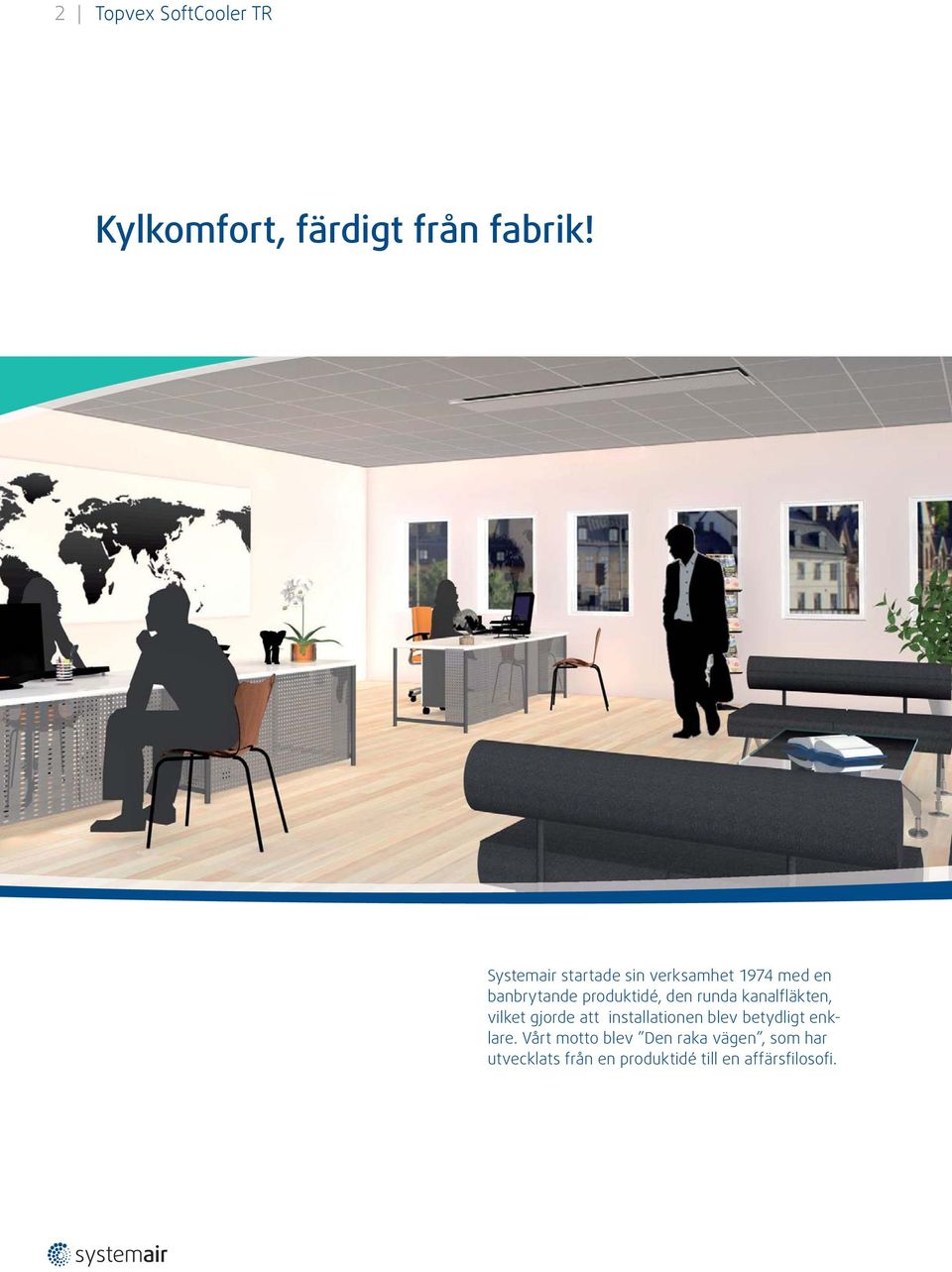

2 2 Topvex SoftCooler TR Kylkomfort, färdigt från fabrik! Systemair startade sin verksamhet 1974 med en banbrytande produktidé, den runda kanalfläkten, vilket gjorde att installationen blev betydligt enklare. Vårt motto blev Den raka vägen, som har utvecklats från en produktidé till en affärsfilosofi.

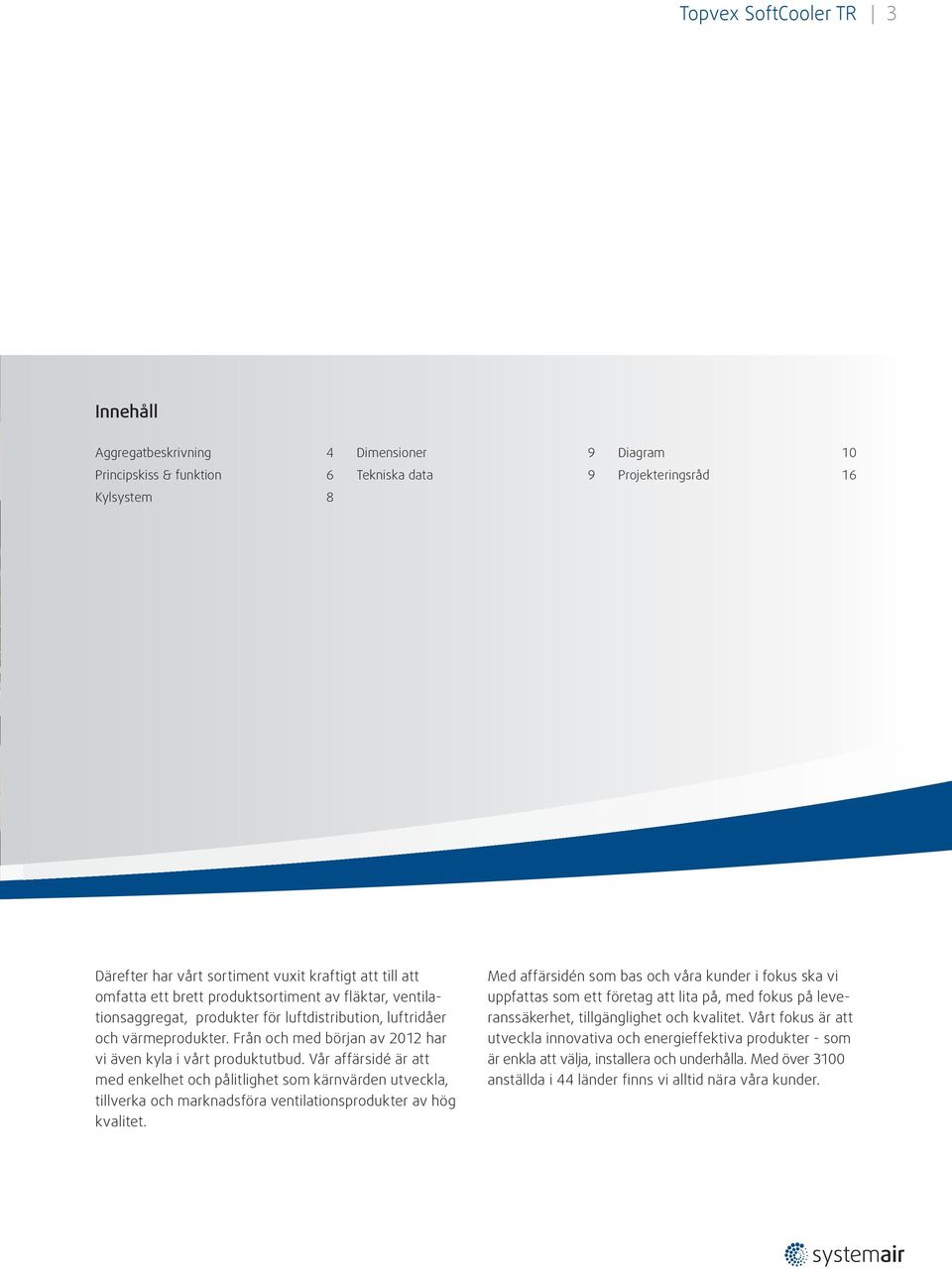

3 Topvex SoftCooler TR 3 Innehåll Aggregatbeskrivning 4 Principskiss & funktion 6 Kylsystem 8 Dimensioner 9 Tekniska data 9 Diagram 10 Projekteringsråd 16 Därefter har vårt sortiment vuxit kraftigt att till att omfatta ett brett produktsortiment av fläktar, ventilationsaggregat, produkter för luftdistribution, luftridåer och värmeprodukter. Från och med början av 2012 har vi även kyla i vårt produktutbud. Vår affärsidé är att med enkelhet och pålitlighet som kärnvärden utveckla, tillverka och marknadsföra ventilationsprodukter av hög kvalitet. Med affärsidén som bas och våra kunder i fokus ska vi uppfattas som ett företag att lita på, med fokus på leveranssäkerhet, tillgänglighet och kvalitet. Vårt fokus är att utveckla innovativa och energieffektiva produkter - som är enkla att välja, installera och underhålla. Med över 3100 anställda i 44 länder finns vi alltid nära våra kunder.

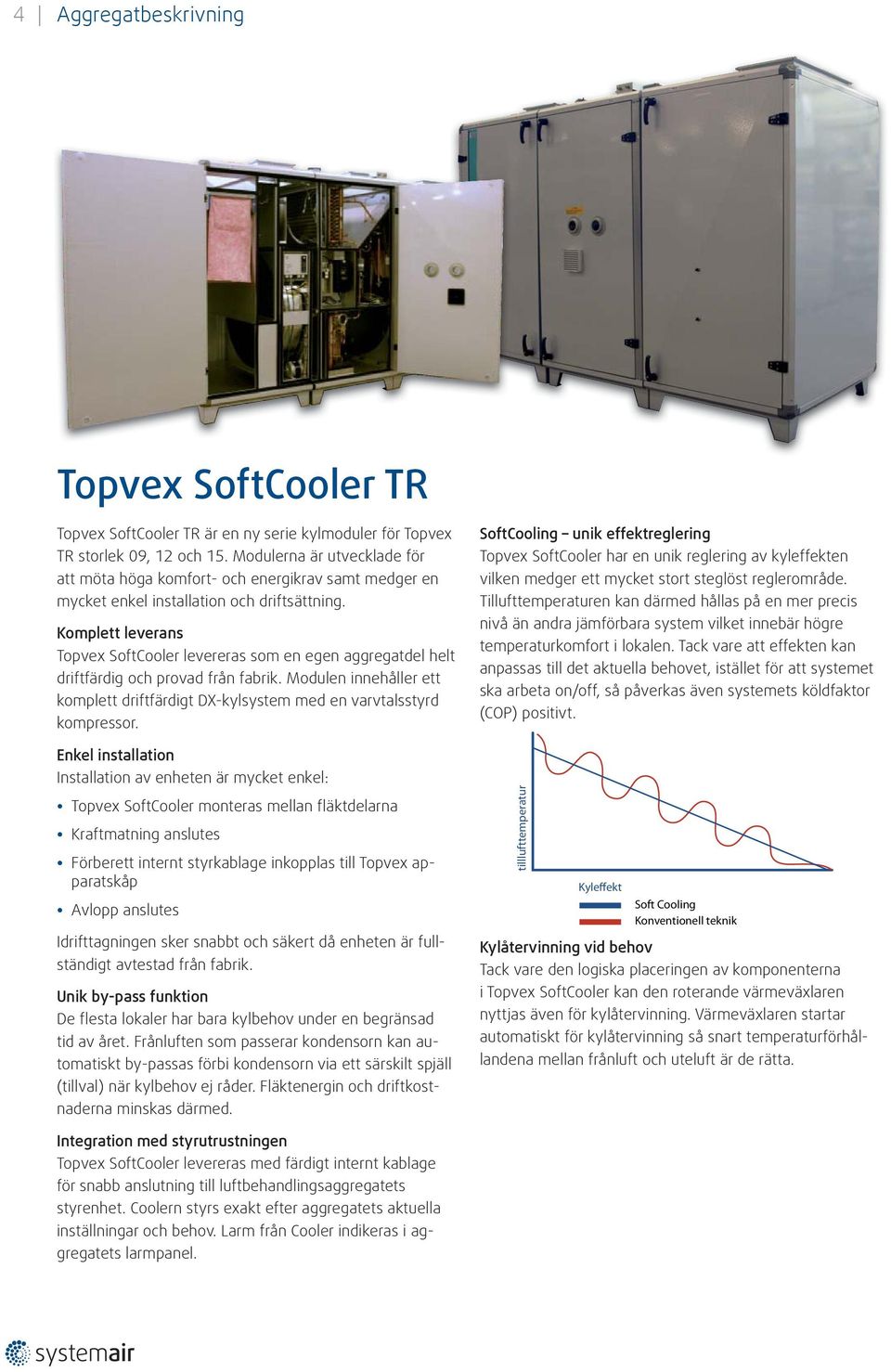

4 4 Aggregatbeskrivning Topvex SoftCooler TR Topvex SoftCooler TR är en ny serie kylmoduler för Topvex TR storlek 09, 12 och 15. Modulerna är utvecklade för att möta höga komfort- och energikrav samt medger en mycket enkel installation och driftsättning. Komplett leverans Topvex SoftCooler levereras som en egen aggregatdel helt driftfärdig och provad från fabrik. Modulen innehåller ett komplett driftfärdigt DX-kylsystem med en varvtalsstyrd kompressor. Enkel installation Installation av enheten är mycket enkel: Topvex SoftCooler monteras mellan fläktdelarna Kraftmatning anslutes Förberett internt styrkablage inkopplas till Topvex apparatskåp Avlopp anslutes Idrifttagningen sker snabbt och säkert då enheten är fullständigt avtestad från fabrik. Unik by-pass funktion De flesta lokaler har bara kylbehov under en begränsad tid av året. Frånluften som passerar kondensorn kan automatiskt by-passas förbi kondensorn via ett särskilt spjäll (tillval) när kylbehov ej råder. Fläktenergin och driftkostnaderna minskas därmed. SoftCooling unik effektreglering Topvex SoftCooler har en unik reglering av kyleffekten vilken medger ett mycket stort steglöst reglerområde. Tillufttemperaturen kan därmed hållas på en mer precis nivå än andra jämförbara system vilket innebär högre temperaturkomfort i lokalen. Tack vare att effekten kan anpassas till det aktuella behovet, istället för att systemet ska arbeta on/off, så påverkas även systemets köldfaktor (COP) positivt. tilllufttemperatur Kyleffekt Soft Cooling Konventionell teknik Kylåtervinning vid behov Tack vare den logiska placeringen av komponenterna i Topvex SoftCooler kan den roterande värmeväxlaren nyttjas även för kylåtervinning. Värmeväxlaren startar automatiskt för kylåtervinning så snart temperaturförhållandena mellan frånluft och uteluft är de rätta. Integration med styrutrustningen Topvex SoftCooler levereras med färdigt internt kablage för snabb anslutning till luftbehandlingsaggregatets styrenhet. Coolern styrs exakt efter aggregatets aktuella inställningar och behov. Larm från Cooler indikeras i aggregatets larmpanel.

5 Aggregatbeskrivning 5 Anpassar sej själv till luftmängden Denna typ av aggregat lämnar ju kondensorvärmen till avluften. Kyleffekten blir därför direkt beroende av aktuell frånluftmängd, Topvex SoftCooler har en unik anpassning av kyleffekten till aktuell luftmängd: kondensortrycket avkännes kontinuerligt via en tryckgivare. Om kondenseringsstrycket närmar sej det övre gränsvärdet (t.ex. därför att luftfilter på frånluft är igensatt), minskas automatiskt kompressorns varvtal men bara så mycket att kondenseringstrycket inte överskrider övre gränsvärdet. Resultatet blir att pressostatlarm undvikes, driften säkras och aggregatet kyler med den maximala kyleffekt som förhållandena tillåter. Komponenter Kompressor/köldmedia Kompressorn i Topvex SoftCooler är en högeffektiv, varvtalsstyrd scrollkompressor. Den är utvecklad speciellt för varvtalsstyrning och kan inte köras utan frekvensomriktare. Varvtalet och därmed kyleffekten regleras genom ändring av driftfrekvensen, maximala arbetsområdet för kompressorn är hela 20 till 120Hz. I de mindre aggregatstorlekarna begränsas dock maximal frekvens via en inställning i frekvensomriktaren. Regleringen av kompressorn sker helt automatiskt efter lokalens aktuella behov via signal från Reglerenhet E28 till frekvensomriktaren. Kompressorns skydd Kompressorn skyddas av följande: Motorskydd i frekvensomriktaren (FC) Högtryckspressostat på högtryckssidan (PSH) Lågtryckspressostat på lågtryckssidan (PSL) Hetgastermostat på hetgasröret (HGS) Om någon av ovanstående skydd löser ut indikeras Larm Kylpump i Reglerenhet E28, manuell kvittering och återställning måste ske innan kompressorn kan starta igen. Köldmedium Köldmediet är av typ R407C, systemet levereras färdigfyllt och testkört från fabrik. På ovansidan av Topvex Soft- Cooler finns mätuttag för hög- och lågtryckssida. Beträffande kontroll och anmälan av köldmedieinstallationen se avsnitt Kylsystem. Kondensor/förångare Kondensor- och förångarbatteri är utförda i kopparrör med aluminiumlameller. Droppskål Droppskålen är placerad under förångarbatteriet och fångar upp den kondens som periodvis bildas vid kyldrift. Droppskålen är utförd i rostfritt stål och har en 32mm anslutning för anslutning av avloppsrör (plast) vilket via ett vattenlås leder vattnet till golvbrunn. Frekvensomriktare FC Kompressorns frekvensomriktare är placerad i aggregatets elskåp. Omriktaren tar emot en styrsignal (0-10V DC) motsvarande aktuellt kylbehov från Reglerenhet E28 och ändrar kompressorns varvtal så att det motsvarar det aktuella kylbehovet. Till omriktaren finns även en högtrycksgivare (HPS) (4-20mA) kopplad. Givaren ger kontinuerligt signal om trycket i kylsystemet. Om trycket överskrider i omriktaren inställt gränsvärde minskas utfrekvensen (och därmed kompressorns varvtal) så att trycket inte stiger till den nivå vid vilken högtryckspressostaten på högtryckssidan (PSH) löser ut.

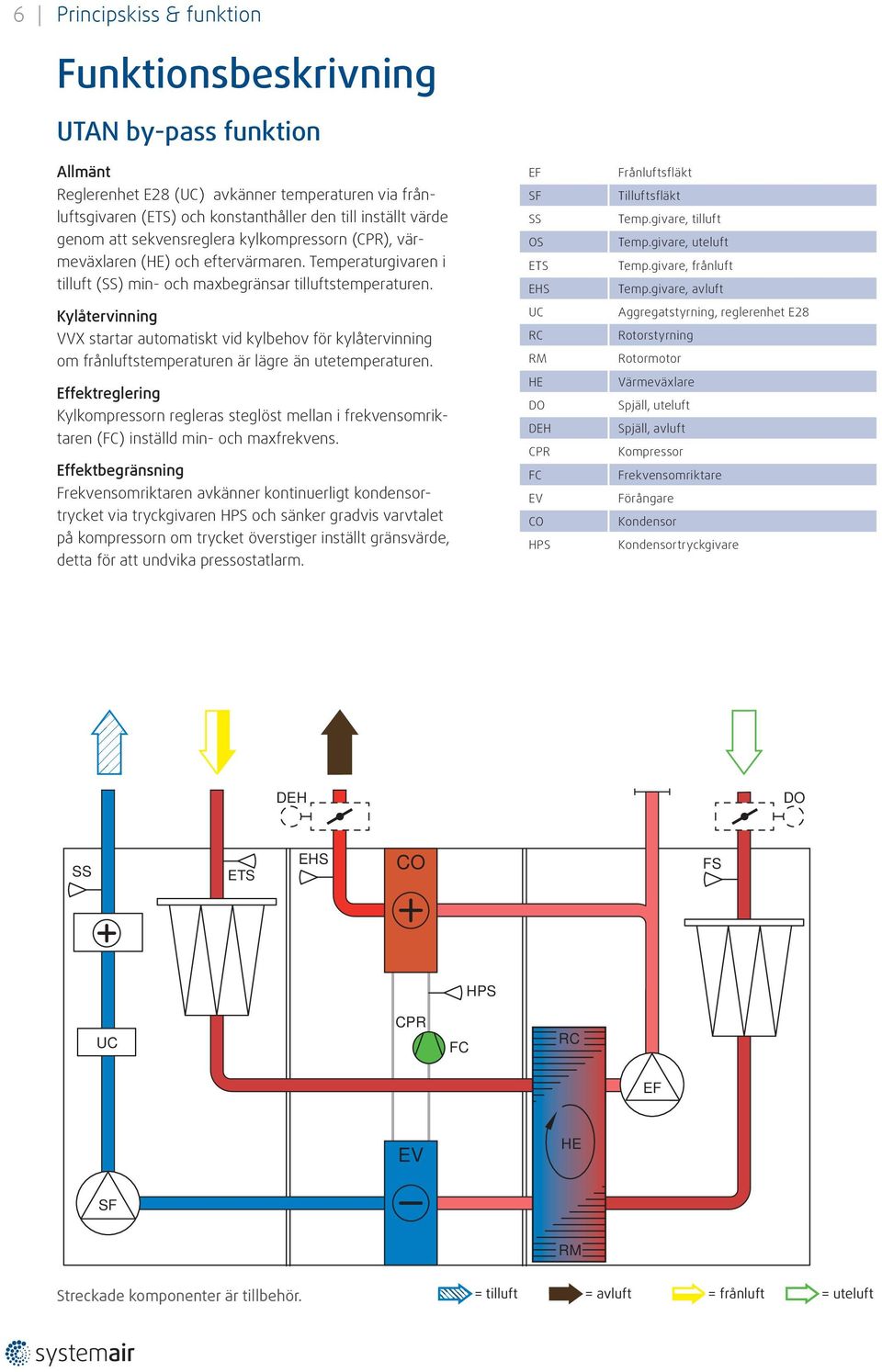

6 6 Principskiss & funktion Funktionsbeskrivning UTAN by-pass funktion Allmänt Reglerenhet E28 (UC) avkänner temperaturen via frånluftsgivaren (ETS) och konstanthåller den till inställt värde genom att sekvensreglera kylkompressorn (CPR), värmeväxlaren (HE) och eftervärmaren. Temperaturgivaren i tilluft (SS) min- och maxbegränsar tilluftstemperaturen. Kylåtervinning VVX startar automatiskt vid kylbehov för kylåtervinning om frånluftstemperaturen är lägre än utetemperaturen. Effektreglering Kylkompressorn regleras steglöst mellan i frekvensomriktaren (FC) inställd min- och maxfrekvens. Effektbegränsning Frekvensomriktaren avkänner kontinuerligt kondensortrycket via tryckgivaren HPS och sänker gradvis varvtalet på kompressorn om trycket överstiger inställt gränsvärde, detta för att undvika pressostatlarm. EF SF SS OS ETS EHS UC RC RM HE DO DEH CPR FC EV CO HPS Frånluftsfläkt Tilluftsfläkt Temp.givare, tilluft Temp.givare, uteluft Temp.givare, frånluft Temp.givare, avluft Aggregatstyrning, reglerenhet E28 Rotorstyrning Rotormotor Värmeväxlare Spjäll, uteluft Spjäll, avluft Kompressor Frekvensomriktare Förångare Kondensor Kondensortryckgivare DEH DO SS ETS EHS CO FS HPS UC CPR FC RC EF EV HE SF RM Streckade komponenter är tillbehör. = tilluft = avluft = frånluft = uteluft

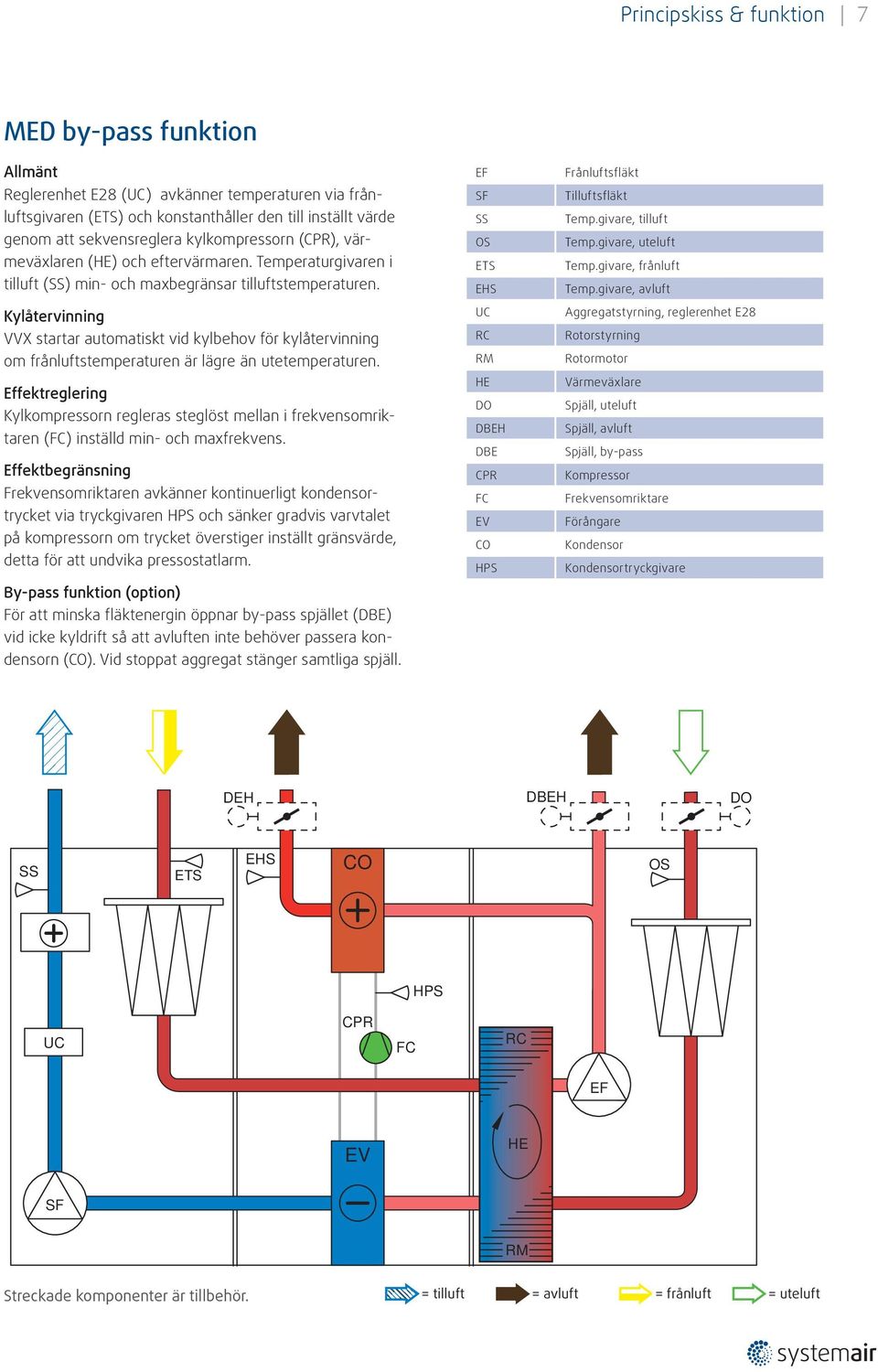

7 Principskiss & funktion 7 MED by-pass funktion Allmänt Reglerenhet E28 (UC) avkänner temperaturen via frånluftsgivaren (ETS) och konstanthåller den till inställt värde genom att sekvensreglera kylkompressorn (CPR), värmeväxlaren (HE) och eftervärmaren. Temperaturgivaren i tilluft (SS) min- och maxbegränsar tilluftstemperaturen. Kylåtervinning VVX startar automatiskt vid kylbehov för kylåtervinning om frånluftstemperaturen är lägre än utetemperaturen. Effektreglering Kylkompressorn regleras steglöst mellan i frekvensomriktaren (FC) inställd min- och maxfrekvens. Effektbegränsning Frekvensomriktaren avkänner kontinuerligt kondensortrycket via tryckgivaren HPS och sänker gradvis varvtalet på kompressorn om trycket överstiger inställt gränsvärde, detta för att undvika pressostatlarm. By-pass funktion (option) För att minska fläktenergin öppnar by-pass spjället (DBE) vid icke kyldrift så att avluften inte behöver passera kondensorn (CO). Vid stoppat aggregat stänger samtliga spjäll. EF SF SS OS ETS EHS UC RC RM HE DO DBEH DBE CPR FC EV CO HPS Frånluftsfläkt Tilluftsfläkt Temp.givare, tilluft Temp.givare, uteluft Temp.givare, frånluft Temp.givare, avluft Aggregatstyrning, reglerenhet E28 Rotorstyrning Rotormotor Värmeväxlare Spjäll, uteluft Spjäll, avluft Spjäll, by-pass Kompressor Frekvensomriktare Förångare Kondensor Kondensortryckgivare DEH DBEH DO SS ETS EHS CO OS HPS UC CPR FC RC EF EV HE SF RM Streckade komponenter är tillbehör. = tilluft = avluft = frånluft = uteluft

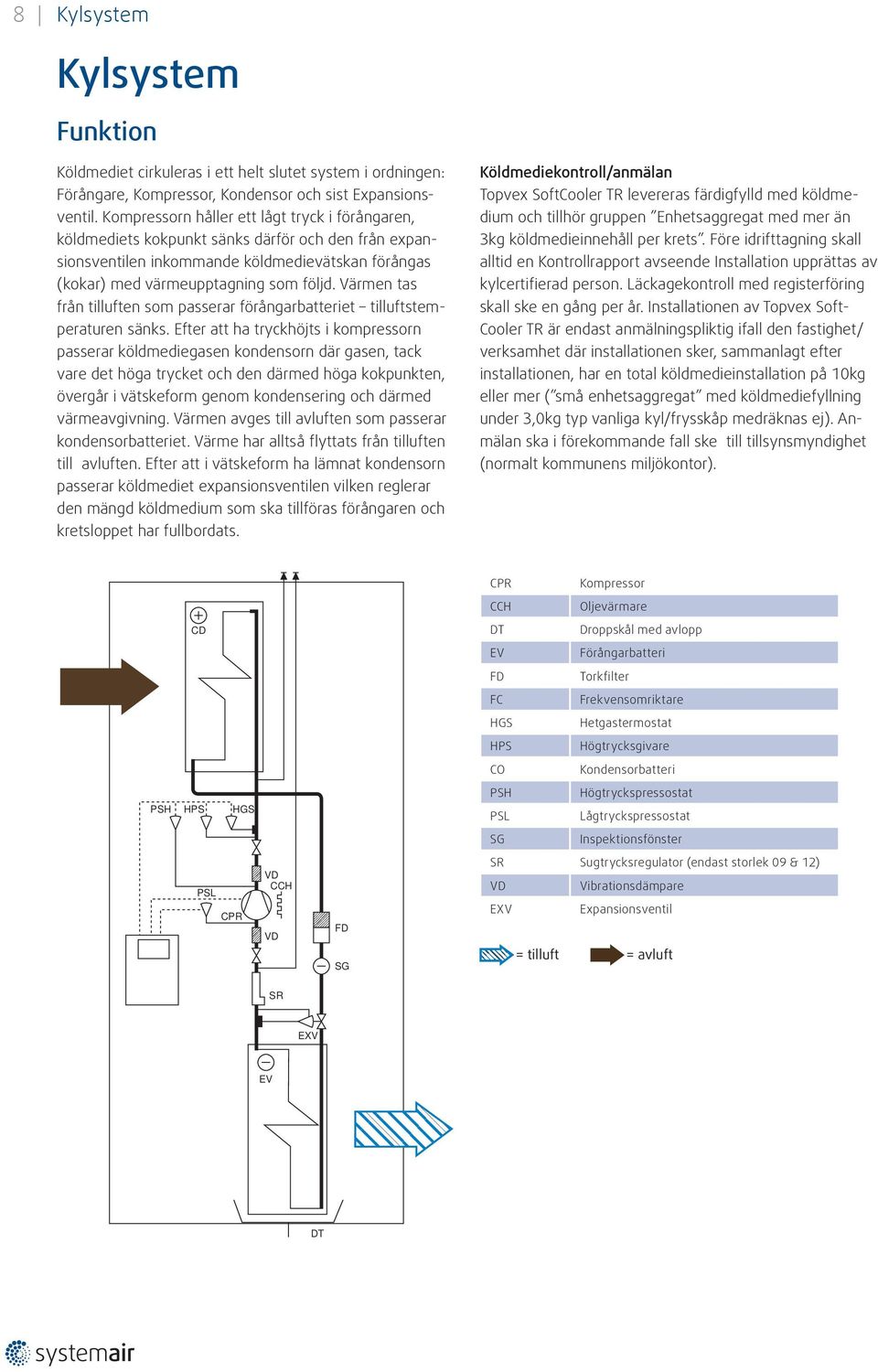

8 8 Kylsystem Kylsystem Funktion Köldmediet cirkuleras i ett helt slutet system i ordningen: Förångare, Kompressor, Kondensor och sist Expansionsventil. Kompressorn håller ett lågt tryck i förångaren, köldmediets kokpunkt sänks därför och den från expansionsventilen inkommande köldmedievätskan förångas (kokar) med värmeupptagning som följd. Värmen tas från tilluften som passerar förångarbatteriet tilluftstemperaturen sänks. Efter att ha tryckhöjts i kompressorn passerar köldmediegasen kondensorn där gasen, tack vare det höga trycket och den därmed höga kokpunkten, övergår i vätskeform genom kondensering och därmed värmeavgivning. Värmen avges till avluften som passerar kondensorbatteriet. Värme har alltså flyttats från tilluften till avluften. Efter att i vätskeform ha lämnat kondensorn passerar köldmediet expansionsventilen vilken reglerar den mängd köldmedium som ska tillföras förångaren och kretsloppet har fullbordats. Köldmediekontroll/anmälan Topvex SoftCooler TR levereras färdigfylld med köldmedium och tillhör gruppen Enhetsaggregat med mer än 3kg köldmedieinnehåll per krets. Före idrifttagning skall alltid en Kontrollrapport avseende Installation upprättas av kylcertifierad person. Läckagekontroll med registerföring skall ske en gång per år. Installationen av Topvex Soft- Cooler TR är endast anmälningspliktig ifall den fastighet/ verksamhet där installationen sker, sammanlagt efter installationen, har en total köldmedieinstallation på 10kg eller mer ( små enhetsaggregat med köldmediefyllning under 3,0kg typ vanliga kyl/frysskåp medräknas ej). Anmälan ska i förekommande fall ske till tillsynsmyndighet (normalt kommunens miljökontor). CPR Kompressor CCH Oljevärmare CD DT Droppskål med avlopp EV Förångarbatteri FD Torkfilter FC Frekvensomriktare HGS Hetgastermostat HPS Högtrycksgivare CO Kondensorbatteri PSH HPS HGS PSH PSL Högtryckspressostat Lågtryckspressostat SG Inspektionsfönster FC PSL CPR VD CCH VD FD SG SR Sugtrycksregulator (endast storlek 09 & 12) VD Vibrationsdämpare EXV Expansionsventil = tilluft = avluft SR EXV EV DT

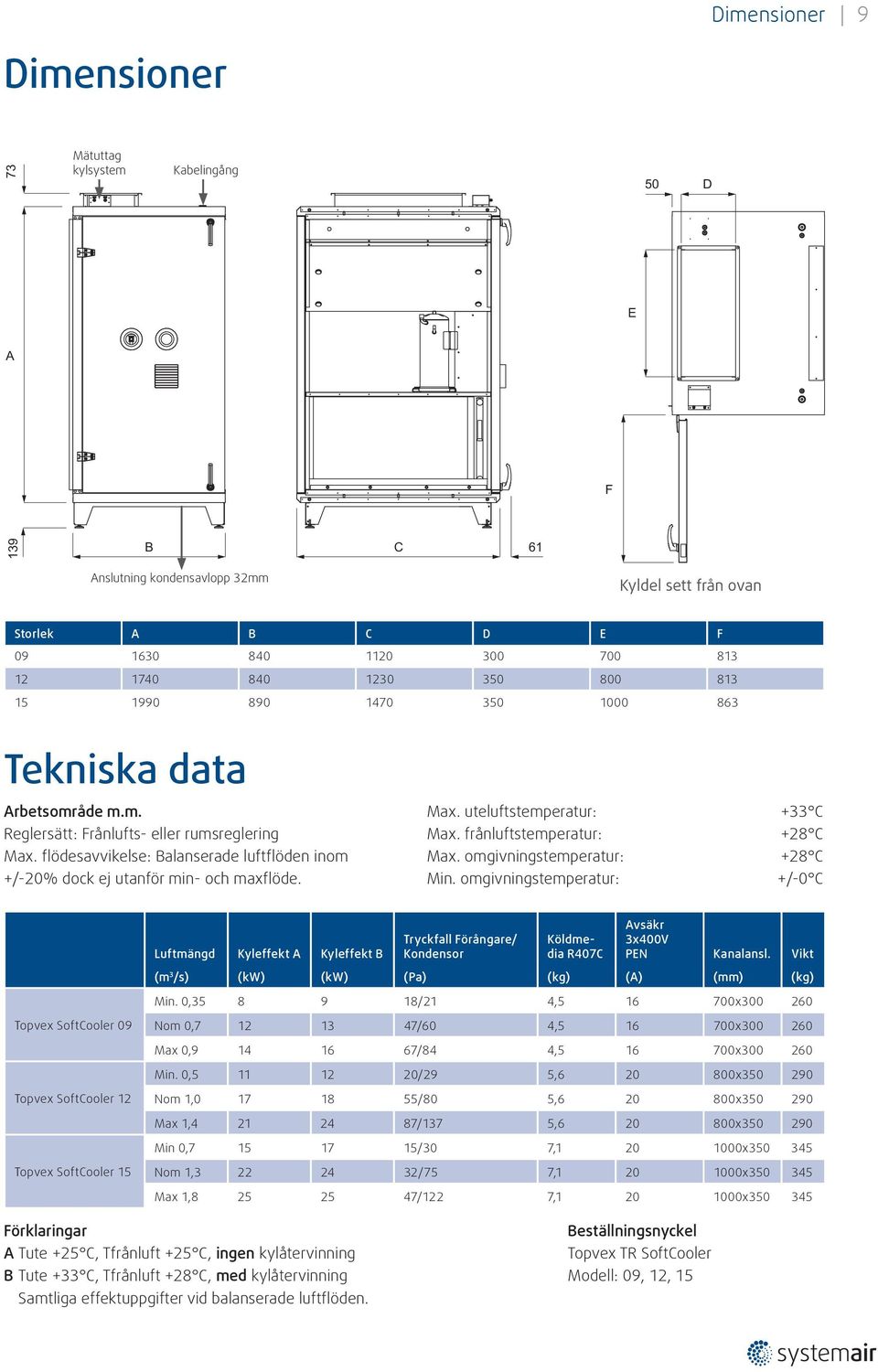

9 Dimensioner 9 Dimensioner A Mätuttag kylsystem B Kabelingång C 61 F E 50 D Anslutning kondensavlopp 32mm Kyldel sett från ovan Storlek A B C D E F Tekniska data Arbetsområde m.m. Reglersätt: Frånlufts- eller rumsreglering Max. flödesavvikelse: Balanserade luftflöden inom +/-20% dock ej utanför min- och maxflöde. Max. uteluftstemperatur: Max. frånluftstemperatur: Max. omgivningstemperatur: Min. omgivningstemperatur: +33 C +28 C +28 C +/-0 C Luftmängd Kyleffekt A Kyleffekt B Tryckfall Förångare/ Kondensor Köldmedia R407C Avsäkr 3x400V PEN Kanalansl. Vikt (m 3 /s) (kw) (kw) (Pa) (kg) (A) (mm) (kg) Min. 0, /21 4, x Topvex SoftCooler 09 Nom 0, /60 4, x Max 0, /84 4, x Min. 0, /29 5, x Topvex SoftCooler 12 Nom 1, /80 5, x Max 1, /137 5, x Min 0, /30 7, x Topvex SoftCooler 15 Nom 1, /75 7, x Max 1, /122 7, x Förklaringar A Tute +25 C, Tfrånluft +25 C, ingen kylåtervinning B Tute +33 C, Tfrånluft +28 C, med kylåtervinning Samtliga effektuppgifter vid balanserade luftflöden. Beställningsnyckel Topvex TR SoftCooler Modell: 09, 12, 15

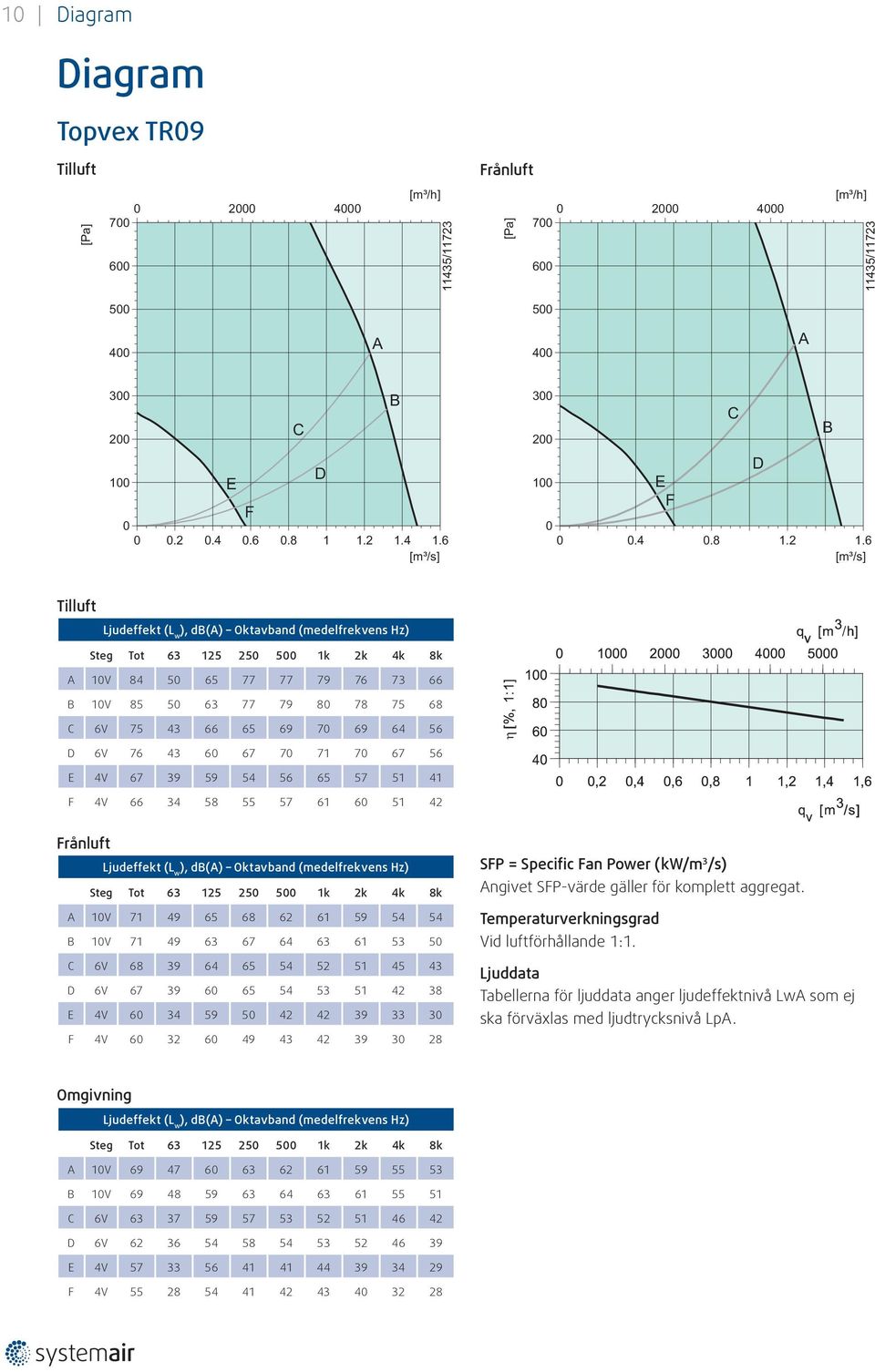

10 10 Diagram Diagram Topvex TR09 Tilluft Frånluft [Pa] [m³/h] 11435/11723 [Pa] [m³/h] 11435/ A 400 A B C D E F [m³/s] E F [m³/s] C D B Tilluft A 10V B 10V C 6V η D 6V E 4V F 4V Frånluft A 10V B 10V C 6V D 6V E 4V F 4V SFP = Specific Fan Power (kw/m 3 /s) Angivet SFP-värde gäller för komplett aggregat. Temperaturverkningsgrad Vid luftförhållande 1:1. Ljuddata Tabellerna för ljuddata anger ljudeffektnivå LwA som ej ska förväxlas med ljudtrycksnivå LpA. Omgivning A 10V B 10V C 6V D 6V E 4V F 4V

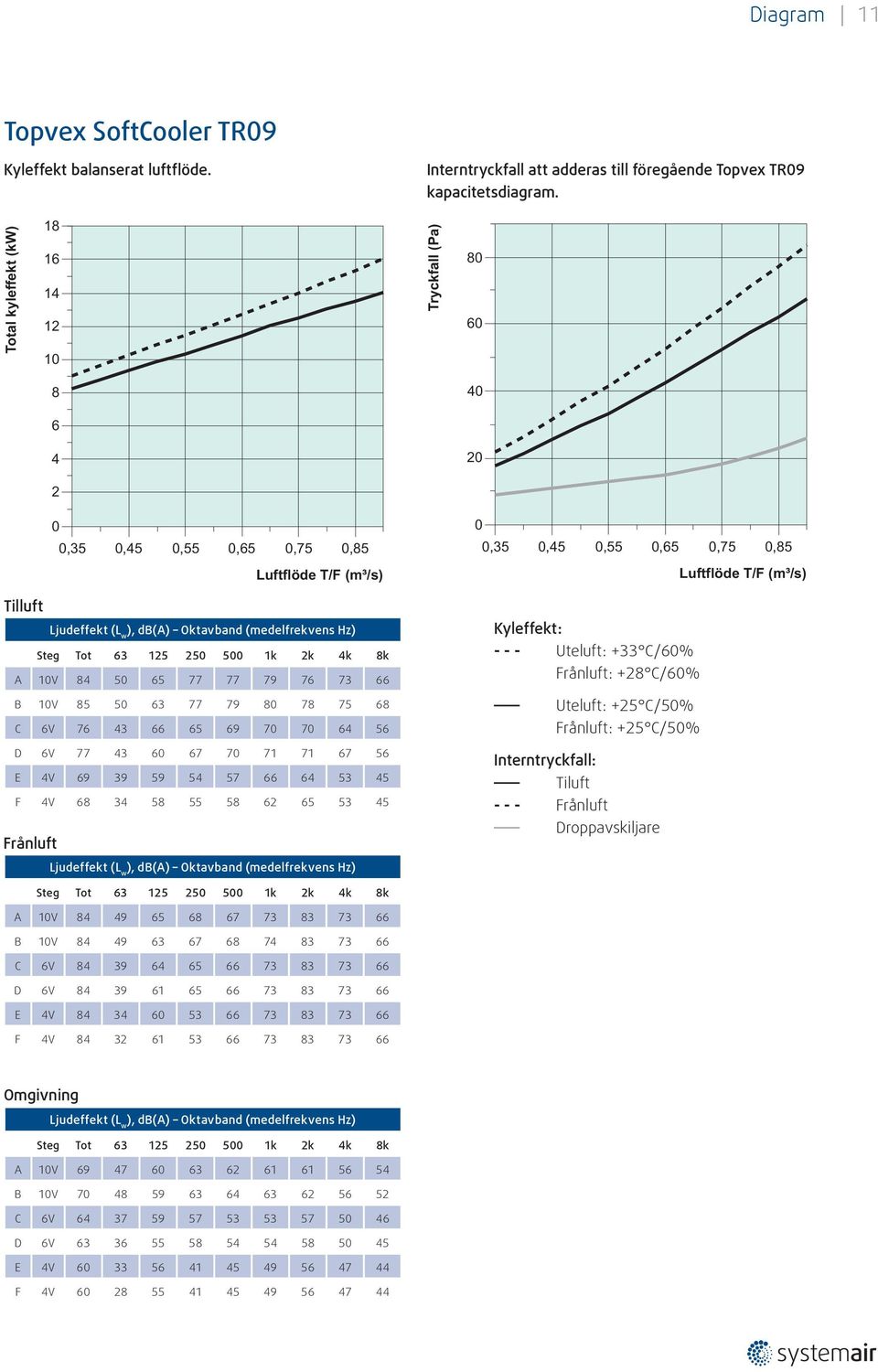

11 Diagram 11 Topvex SoftCooler TR09 Kyleffekt balanserat luftflöde. Interntryckfall att adderas till föregående Topvex TR09 kapacitetsdiagram. Total kyleffekt (kw) Tryckfall (Pa) ,35 0,45 0,55 0,65 0,75 0,85 0 0,35 0,45 0,55 0,65 0,75 0,85 Luftflöde T/F (m³/s) Luftflöde T/F (m³/s) Tilluft A 10V B 10V C 6V D 6V E 4V F 4V Frånluft Kyleffekt: Uteluft: +33 C/60% Frånluft: +28 C/60% Uteluft: +25 C/50% Frånluft: +25 C/50% Interntryckfall: Tiluft Frånluft Droppavskiljare A 10V B 10V C 6V D 6V E 4V F 4V Omgivning A 10V B 10V C 6V D 6V E 4V F 4V

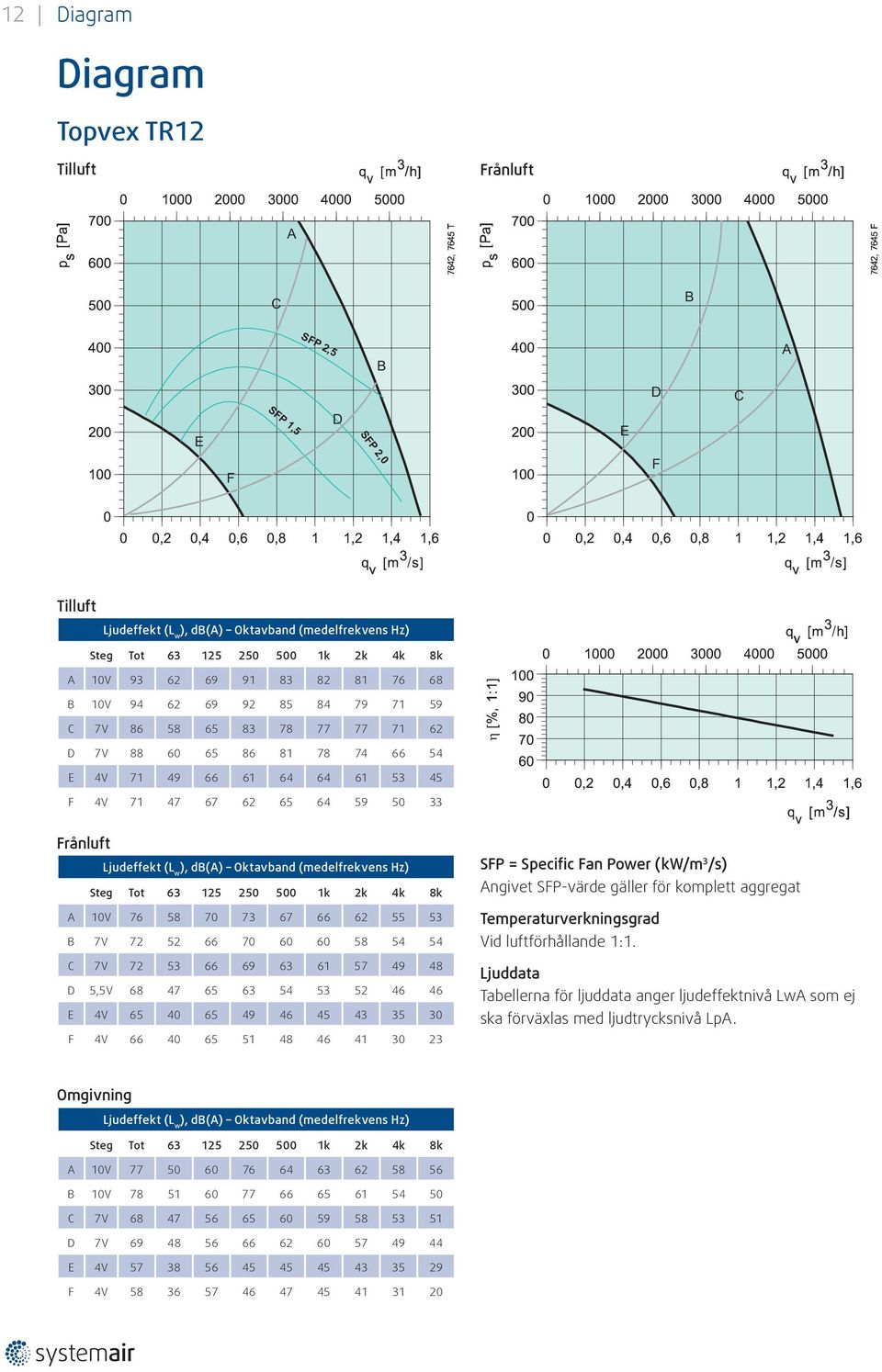

12 12 Diagram Diagram Topvex TR12 Tilluft Frånluft A C B SFP 2,5 B A D C E F SFP 1,5 D SFP 2,0 E F Tilluft A 10V B 10V C 7V D 7V η E 4V F 4V Frånluft A 10V B 7V C 7V D 5,5V E 4V F 4V SFP = Specific Fan Power (kw/m 3 /s) Angivet SFP-värde gäller för komplett aggregat Temperaturverkningsgrad Vid luftförhållande 1:1. Ljuddata Tabellerna för ljuddata anger ljudeffektnivå LwA som ej ska förväxlas med ljudtrycksnivå LpA. Omgivning A 10V B 10V C 7V D 7V E 4V F 4V

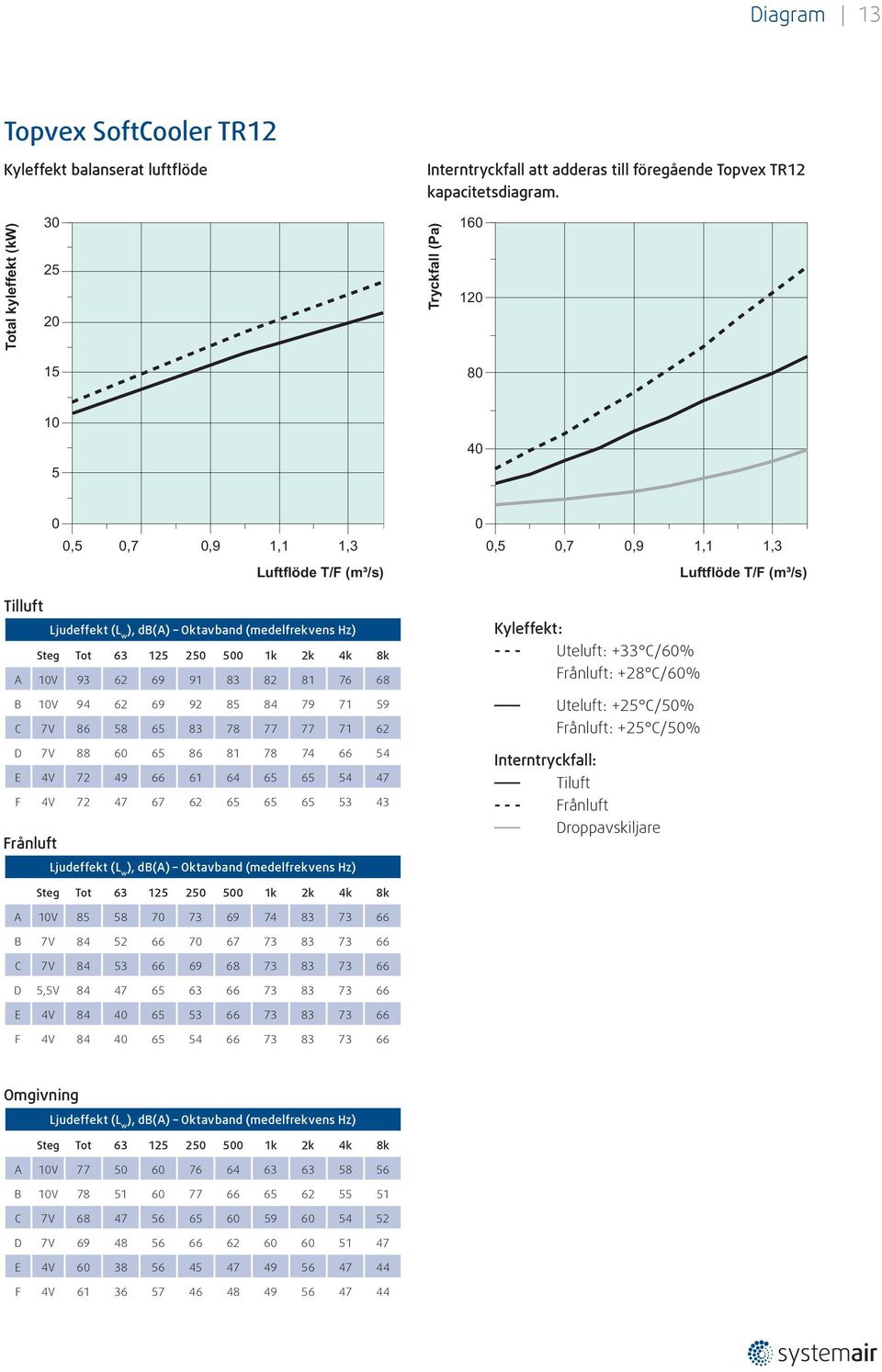

13 Diagram 13 Topvex SoftCooler TR12 Kyleffekt balanserat luftflöde Interntryckfall att adderas till föregående Topvex TR12 kapacitetsdiagram. Total kyleffekt (kw) Tryckfall (Pa) ,5 0,7 0,9 1,1 1,3 0 0,5 0,7 0,9 1,1 1,3 Luftflöde T/F (m³/s) Luftflöde T/F (m³/s) Tilluft A 10V B 10V C 7V D 7V E 4V F 4V Frånluft Kyleffekt: Uteluft: +33 C/60% Frånluft: +28 C/60% Uteluft: +25 C/50% Frånluft: +25 C/50% Interntryckfall: Tiluft Frånluft Droppavskiljare A 10V B 7V C 7V D 5,5V E 4V F 4V Omgivning A 10V B 10V C 7V D 7V E 4V F 4V

14 14 Diagram Diagram Topvex TR15 Tilluft Frånluft B B D SFP 2,5 A D A F SFP 1,5 SFP 2,0 E C F E C Tilluft A 10V B 8V C 8V D 6V η E 6V F 4V Frånluft A 10V B 8V C 8V D 6V E 6V F 4V SFP = Specific Fan Power (kw/m 3 /s) Angivet SFP-värde gäller för komplett aggregat Temperaturverkningsgrad Vid luftförhållande 1:1. Ljuddata Tabellerna för ljuddata anger ljudeffektnivå LwA som ej ska förväxlas med ljudtrycksnivå LpA. Omgivning A 10V B 8V C 8V D 6V E 6V F 4V

15 Diagram 15 Topvex SoftCooler TR15 Kyleffekt balanserat luftflöde Interntryckfall att adderas till föregående Topvex TR15 kapacitetsdiagram. Total kyleffekt (kw) Tryckfall (Pa) ,7 0,9 1,1 1,3 1,5 1,7 0 0,7 0,9 1,1 1,3 1,5 1,7 Luftflöde T/F (m³/s) Luftflöde T/F (m³/s) Tilluft A 10V B 8V C 8V D 6V E 6V F 4V Frånluft Kyleffekt: Uteluft: +33 C/60% Frånluft: +28 C/60% Uteluft: +25 C/50% Frånluft: +25 C/50% Interntryckfall: Tiluft Frånluft Droppavskiljare A 10V B 8V C 8V D 6V E 6V F 4V Omgivning A 10V B 8V C 8V D 6V E 6V F 4V

16 16 Projekteringsråd Projekteringsråd ALLMÄNT Topvex SoftCooler TR dimensioneras alltid via produktvalsprogrammet SystemairCAD (hämtas på se). Installationen beskrivs i detalj i Topvex SoftCooler Installationsanvisning (separat trycksak). AGGREGATUPPSTÄLLNING Topvex SoftCooler TR skall installeras inomhus i torra lokaler på plant golv. Enheten installeras mellan luftbehandlingsaggregatets till- och frånluftsdel (aggregatet delas). Justerbara fötter medföljer så att aggregatdelarna kan injusteras i nivå med varandra. Installationen beskrivs i detalj i Topvex SoftCooler Installationsanvisning (separat trycksak). BY-PASS FUNKTION (Kondensorluft) I det fall by-pass funktion för kondensorn ska nyttjas tillkommer ett extra spjäll och spjällmotor (DBEH) på luftbehandlingsdelens avluftanslutning. Om inte bypassfunktionen skall nyttjas ska luftbehandlingsdelens avluftanslutning lockas med en täckplåt vilken medföljer Topvex SoftCooler. KONDENSAVLOPP Kylenheten är försedd med en avloppsanslutning i plast (32mm) vilken skall anslutas till medföljande vattenlås. Rör skall dras med fall i frostfritt utrymme från vattenlås till golvbrunn. ELANSLUTNING Topvex SoftCooler ansluts med en egen kraftmatning via den medföljande säkerhetsbrytaren. Intern manöverkabel etc ansluts enligt medföljande Installationsanvisning. IDRIFTTAGNING Topvex SoftCooler levereras komplett driftfärdig (inklusive köldmediefyllning) och fullständigt avtestad från fabrik. Idrifttagning sker enligt medföljande protokoll Topvex TR avluftsdel 2. Topvex SoftCooler 3. Tovpex TR tilluftsdel = tilluft = avluft = frånluft = uteluft
