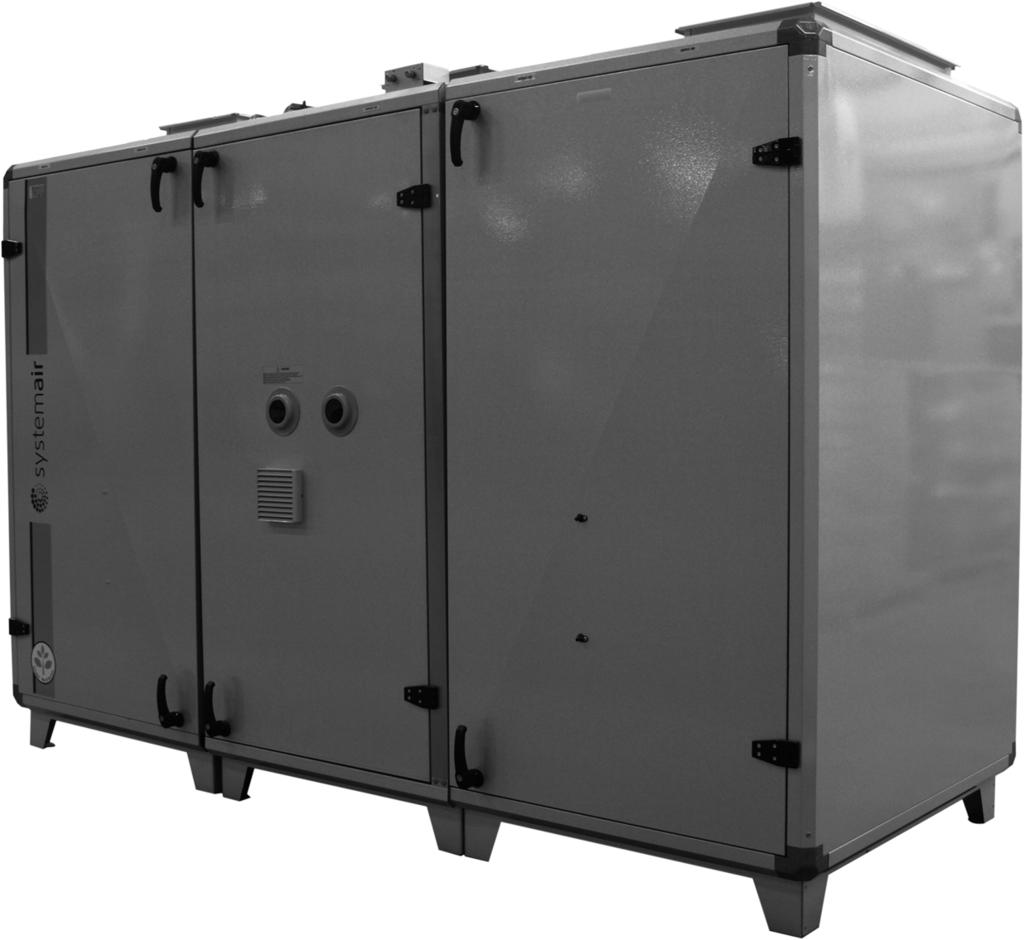

1 Topvex SoftCooler TR09-15 Installationsinstruktion Dokument översatt från engelska A005 SE

2

3 Innehåll 1 Intyg om överensstämmelse Varning Kontroll/protokoll rörande köldmedium Produktinformation Allmänt Tekniska data Mått och vikt Topvex SoftCooler TR09-TR Tekniska data Komponenter Elskåp Transport och förvaring Installation Uppackning Installation var och hur? Montering av aggregatet Installation Tillvägagångssätt vid installation Delning av Topvex TR luftbehandlingsaggregat Montering av Topvex SoftCooler Elanslutning Funktionsbeskrivning Allmänt Kylåtervinning Effektreglering Effektbegränsning Bypassfunktion (tillval) Driftsättningsprotokoll Allmänt Installationskontroll Förberedelse av styrenhet E Före första kompressorstart Styrning av kylning... 18

4

5 Intyg om överensstämmelse 1 1 Intyg om överensstämmelse Tillverkare Systemair Sverige AB Industrivägen Skinnskatteberg SVERIGE Kontor: Fax: intygar härmed att följande produkter: Kylaggregat Topvex SoftCooler TR09 Topvex SoftCooler TR12 Topvex SoftCooler TR15 Intyget gäller endast för produkten i det skick i vilket den levererats och installerats vid anläggningen i enlighet med medföljande installationsanvisningar. Intyget omfattar inte komponenter som senare lagts till eller åtgärder som senare vidtagits på produkten. Uppfyller alla tillämpliga krav i nedanstående direktiv och förordningar Maskindirektivet 2006/42/EG Lågspänningsdirektivet 2014/35/EU EMC-direktivet 2014/30/EU Ecodesigndirektivet 2009/125/EC 327/2011Krav för fläktar 1253/2014 Krav för ventilationsaggregat Tillämpliga delar av nedanstående harmoniserade standarder tillämpas: EN ISO 12100:2010 EN EN EN EN EN 50106:2007 EN EN EN EN Maskinsäkerhet Generella konstruktionsprinciper riskbedömning och riskminskning Maskinsäkerhet Skyddsavstånd för att hindra att armar och ben når in i riskområden Maskinsäkerhet Maskiners elutrustning Del 1: Allmänna fordringar Elektriska apparater för hushåll och liknande Säkerhet del 1: Allmänna fordringar Elektriska hushållsapparater och liknande bruksföremål Säkerhet Del 2-40: Särskilda fordringar på elektriska värmepumpar, luftkonditioneringsapparater och avfuktare Elektriska hushållsapparater och liknande bruksföremål Säkerhet Anvisningar för tillverkningskontroll av apparater som omfattas av EN och EN Kapslingsklasser för elektrisk materiel (IP-beteckning) Hushållsapparater och liknande bruksföremål Mätning av elektromagnetiska fält med avseende på exponering Elektromagnetisk kompatibilitet (EMC) Del 6-2: Allmänna normer Immunitet i industriella miljöer Elektromagnetisk kompatibilitet (EMC) Del 6-3: Allmänna normer Emissionsnivåer för hushåll, handel och lätt industri Fullständig teknisk dokumentation finns tillgänglig. Skinnskatteberg, Mats Sándor Teknisk direktör

6 2 Varning 2 Varning Nedanstående symboler och varningar förekommer i dokumentet. Fara Se till att aggregatet är bortkopplat från elnätet före underhåll och/eller elarbete. Elektriska anslutningar får endast utföras av behörig personal och i enlighet med gällande krav och föreskrifter. Arbete på köldmediekrets samt hantering av köldmedium får endast utföras av behörig personal. Varning Handtagen är endast avsedda att användas i samband med installationen. Dessa ska avlägsnas innan aggregatet tas i drift för att uppnå den säkerhetsnivå som krävs för aggregatet. Aggregatet är tungt. Var försiktig vid transport och installation. Det finns risk för klämskador. Använd skyddskläder. Se upp för vassa kanter vid installation och underhåll. Se till att använda en lämplig lyftanordning. Använd skyddskläder. Undvik hudkontakt med köldmedium. Använd lämplig skyddsutrustning, som skyddsglasögon, handskar och lämpliga kläder. Säkerställ god ventilation. Vid eventuell köldskada, kontakta läkare. Vid hudkontakt, tvätta den utsatta kroppsdelen omsorgsfullt. Vid ögonkontakt, använd ögondusch eller skölj med ljummet vatten i minst 20 minuter. Kontakta läkare. Aggregatets elektriska anslutning till elnätet ska föregås av en allpolig brytare med minst 3 mm kontaktavstånd. Aktas Om aggregatet installeras på kall plats måste alla skarvar täckas med isolering och tejpas noggrant. Kanalanslutningar/kanaländar bör täckas över vid förvaring och installation. Anslut inte torktumlare till ventilationssystemet. 3 Kontroll/protokoll rörande köldmedium Topvex SoftCooler TR levereras förfylld med köldmedium och räknas som ett aggregat som innehåller mer än 3 kg köldmedium per krets. Före driftsättning ska alltid ett kontrollprotokoll rörande installationen upprättas av behörig person. Läckagekontroll med protokollföring ska ske en gång per år. Protokoll för installation av Topvex SoftCooler TR behöver bara upprättas om egendomen/företaget där installationen görs efter installationen totalt har 10 kg köldmedium eller mer (små aggregat med mindre än 3 kg köldmedium, till exempel vanliga kylskåp/frysar räknas inte in i den totala mängden). Upprättade protokoll ska inges till vederbörande kontrollmyndighet (vanligen kommunens miljökontor). Olika regler kan gälla i olika länder. Fråga de lokala myndigheterna. 4 Produktinformation 4.1 Allmänt Den här installationshandboken gäller Topvex SoftCoolerTR09-15, som tillverkas av Systemair AB. Topvex SoftCoolerTR09-15 omfattar följande modeller och tillval: Modeller: TR09, TR12, TR15. Höger- eller vänsterutförande: R (höger) eller L (vänster). Den sida där tilluftsutloppet sitter, sett ifrån tillträdessidan. Den här handboken innehåller grundläggande information och rekommendationer som berör utformning, installation, driftsättning och drift av aggregatet. Syftet är att aggregatet ska fungera felfritt. Läs handboken noga och följ alla anvisningar och säkerhetsanvisningar, för att säkerställa att enheten används korrekt och säkert.

7 Produktinformation 3 Handboken är ett komplement till installationsanvisning för Topvex SR 09,11, TR (separat dokument) och ska läsas före installation. 4.2 Tekniska data Mått och vikt Topvex SoftCooler TR09-TR15 Fig. 1 Mått (mm) TR09-TR15 (avbildat som vänsteranslutet aggregat) Modell AA B C D E F G I J K L TR TR TR Modell M N O P Q R S Vikt, kg Total vikt, kg 1 TR TR TR Inklusive komponenter för lufthantering Tekniska data Modell Spänning Ström (A) Effekt (W) Säkring, trög Mängd för R410A, kg Topvex SoftCooler TR V, 3N~, 50 Hz Topvex SoftCooler TR V, 3N~, 50 Hz ,4 Topvex SoftCooler TR V, 3N~, 50 Hz ,5

8 4 Produktinformation 4.3 Komponenter Fig. 2 Anslutningar och grundläggande komponenter i vänsteranslutna aggregat Position Beskrivning 1. Kompressor 2. Kondensor 3. Kylmedelskylare 4. Filtertorkare med synglas 5. Expansionsventil 6. Dropptråg med avtappning 7. Vattenlås 8. Kabelgenomföring för externt kablage 9. Elskåp med frekvensomvandlare 10. Avluftskanalanslutning 11. Avluftsgivare, EHS 12. Tryck-/hetgasbrytare 13. Mätställen, köldmediesystem hög/låg

9 Produktinformation Elskåp Fig. 3 Elskåp Position Beskrivning 1. Plintblock, nätanslutning 2. Automatsäkring, oljevärmare 3. Reläer 4. Plintblock, interna/externa anslutningar 5. Frekvensomvandlare med display 6. Likströmsdrossel 7. Transformator 24 V 8. Display

10 6 Transport och förvaring 5 Transport och förvaring Topvex SoftCooler ska lagras och transporteras på sådant sätt att det skyddas mot fysiska skador på paneler, handtag med mera. Aggregatet bör täckas över så att damm, regn och snö inte kan tränga in i och skada det och dess komponenter. Aggregatet levereras i ett stycke som innehåller alla nödvändiga komponenter. Det är inslaget i plast och står på en pall för att underlätta transporten. Använd gaffeltruck för transport av Topvex SoftCooler. Försök inte flytta aggregatet utan att lyfta det, det kan skada dess fötter. Varning Aggregatet är tungt. Var försiktig vid transport och installation. Det finns risk för klämskador. Använd skyddskläder. Var försiktig så att aggregatet inte välter. 6 Installation 6.1 Uppackning Kontrollera att all beställd utrustning har levererats innan monteringen inleds. Eventuella avvikelser ska rapporteras till leverantören av Systemair-produkterna. 6.2 Installation var och hur? Topvex SoftCooler är avsedda för installation inomhus. Placera aggregatet på ett slätt och vågrätt underlag. Det är viktigt att aggregatet är noggrant avvägt innan det tas i drift. Elektroniska komponenter bör inte utsättas för temperatur under 0 eller över 50 C. Nedanstående max. temperaturvärden gäller för problemfri drift av Topvex SoftCooler: Uteluft max. 33 C. Frånluft max. 28 C. Omgivningstemperatur max. 28 C. Välj installationsplats med tanke på att det ska vara enkelt att komma åt inspektionsluckorna, eftersom aggregatet måste underhållas med jämna mellanrum. Se till att det finns så pass mycket fritt utrymme att det går att öppna luckorna och ta ut huvudkomponenterna (figur 1). Generellt underhåll inkluderar bland annat inspektion och rengöring av dropptråg och flänsade batterier. Installationsutrymmet måste vara försett med avloppsbrunn för avtappning av kondensvatten (kapitel ) Undvik att ställa aggregatet mot en vägg, eftersom lågfrekvent buller kan ge upphov till vibrationer i väggen även om fläktens bullernivå är acceptabel. Om väggplacering inte går att undvika rekommenderar vi att väggen isoleras ordentligt.

11 Installation Montering av aggregatet Installation Fig. 4 Installation utan bypass, vänsterutförande Pos. Beskrivning Tilluft Avluft Uteluft Frånluft 1 VAV tryckgivare (tillbehör) 2 Spjäll och motor, uteluft (tillbehör) 3 Spjäll och motor, avluft (tillbehör) 4 Låst anslutning

12 8 Installation Fig. 5 Installation med bypass, vänsterutförande Pos. Beskrivning Tilluft Avluft Uteluft Frånluft 1 Avluft, bypass 2 VAV tryckgivare (tillbehör) 3 Spjäll och motor, uteluft (tillbehör) 4 Spjäll och motor, avluft (tillbehör) 5 Spjäll och motor, bypass avluft (tillbehör)

13 Installation Tillvägagångssätt vid installation 1 Förbered ytan där aggregatet ska monteras. Se till att ytan är jämn och vågrät och kontrollera att den kan bära aggregatets tyngd. Utför installationen i enlighet med lokala regler och föreskrifter. 2 Lyft aggregatet på plats. Varning Se upp för vassa kanter vid installation och underhåll. Se till att använda en lämplig lyftanordning. Använd skyddskläder. 3 Justera aggregatet i våg med hjälp av de medföljande monteringsfötterna. 4 Anslut aggregatet till elnätet med den allpoliga brytaren (säkerhetsbrytaren) som ligger inne i aggregatet vid leveransen. Kablarna mellan säkerhetsbrytaren och aggregatet dras genom översidan på aggregatets hölje, direkt till kopplingsboxen. Närmare information finns i det bifogade elkretsschemat samt i kapitel , tabell 2. Varning Aggregatets elektriska anslutning till elnätet ska föregås av en allpolig brytare med minst 3 mm kontaktavstånd. Fara Se till att aggregatet är bortkopplat från elnätet före underhåll och/eller elarbete. Elektriska anslutningar får endast utföras av behörig personal och i enlighet med gällande krav och föreskrifter.

14 10 Installation 6.4 Delning av Topvex TR luftbehandlingsaggregat. Före installation av Topvex SoftCooler måste Topvex TR delas (figur 6). Delning av aggregat Demontera värmeväxlaren, frånluftsfläkten och frånluftsfiltret A. Demontera plattan B. Lossa kabelanslutningarna C. Ta bort de 7 skruvarna M10 som håller samman de två delarna A Fig. 6 Illustrationen visar aggregat i vänsterutförande

15 Installation Montering av Topvex SoftCooler Fig. 7 Vänsterutförande Kontrollera att tätningsremsor och tätningsytor mellan aggregatets delar är oskadade. 1. För att komma åt de övre monteringsskruvarna (M8), avlägsna den rektangulära täckplattan upptill på Topvex SoftCooler. Placera Topvex SoftCooler mellan de två delarna av luftbehandlingsaggregatet och tryck försiktigt samman dem. 2. När de tre delarna är sammanfogade, skruva i de övre och nedre monteringsskruvarna som håller samman delarna. 3. Anslut ledarna till Topvex TR:s kopplingsbox. Montera elsnabbkopplingar och de transparenta luftrören på vardera sidan av Topvex SoftCooler. Kontrollera med hjälp av märkningen att de ansluts korrekt. Montera plattan "A" figur 6, värmeväxlare, frånluftsfläkt och -filter Kanalanslutningar När Topvex SoftCooler sammanfogats med de två delarna av luftbehandlingsaggregatet finns totalt 5 kanalanslutningar ovanpå aggregatet: Uteluft, tilluft, frånluft samt 2 för avluft. Kanalanslutningar kan göras med eller utan bypassfunktion för avluft. För kanalanslutning utan bypassfunktion för avluft används bara 4 kanalanslutningar. Avluftskanalen ansluts till avluftskanalanslutningen på modulen Topvex SoftCooler. Avluftskanalanslutningen på luftbehandlingsaggregatet ska låsas med den låsplatta som medföljer Topvex SoftCooler. För kanalanslutning med bypass för avluft används samtliga 5 kanalanslutningar. Avluftskanalen ansluts både till avluftskanalanslutningen på modulen Topvex SoftCooler och till den på luftbehandlingsaggregatet. OBS! Motordrivna spjäll med fjäderretur ska monteras på varje avluftskanalanslutning Kondens- och värmeisolering Utelufts- och avluftskanalerna måste alltid vara välisolerade till skydd mot kondensbildning. Det är särskilt viktigt att de kanaler som ansluts till aggregatet är korrekt isolerade. Dessutom måste alla kanaler som monteras i kalla rum eller områden vara välisolerade. Använd mineralullsisolering (minst 100 mm tjock) med diffusionsspärr av plast. Kanaler som utsätts för extremt låga utetemperaturer vintertid måste isoleras extra den totala tjockleken på isoleringen måste vara minst 150 mm.

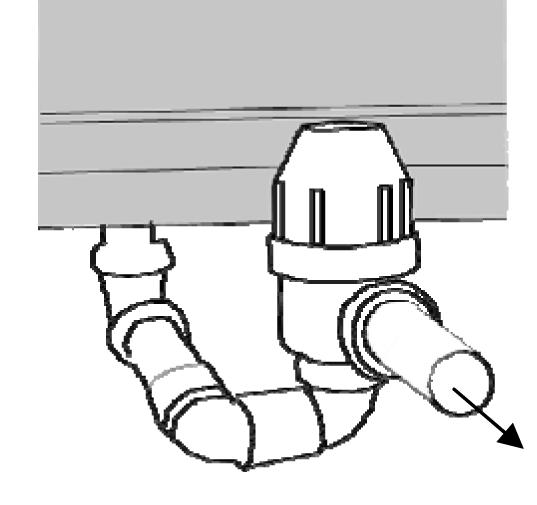

16 12 Installation Aktas Om aggregatet installeras på kall plats måste alla skarvar täckas med isolering och tejpas noggrant. Kanalanslutningar/kanaländar bör täckas över vid förvaring och installation. Anslut inte torktumlare till ventilationssystemet Kondensvattenavlopp Varning Aggregatet får inte tas i drift innan medföljande kondensavtappningsrör med vattenlås anslutits mellan SoftCooler och avloppbrunn. Avtappningsröret ska anslutas till avtappningsanslutningen under dropptråget. Dropptråget sitter i botten av Topvex SoftCooler. Använd det medföljande anslutningsröret av plast, som kapas till korrekt längd H enligt figuren nedan. Se tabellen nedan för förhållande mellan höjden H och max. undertryck i aggregatet. Fig. 8 Mått och montering H (mm) Normala förhållanden Max. negativt tryck P (Pa) För att leda vattnet från vattenlåset till avloppsbrunnen krävs ett extra rör, som inte medföljer Topvex SoftCooler. Anslut detta rör och kontrollera att lutningen är minst 1:200 mot avloppsbrunnen, samt att hela avtappningsröret är draget i frostfritt utrymme. Fig. 9 Rör till avloppsbrunn

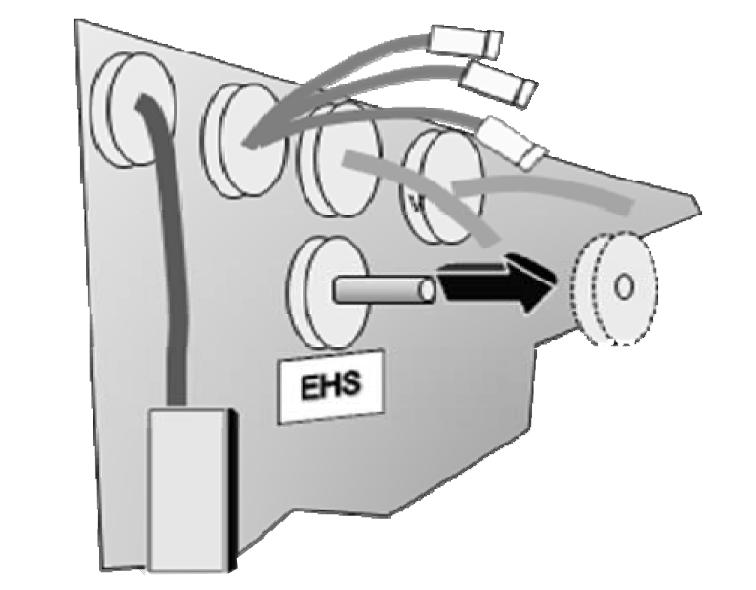

17 Installation Elanslutning Fara Se till att aggregatet är bortkopplat från elnätet före underhåll och/eller elarbete. Elektriska anslutningar får endast utföras av behörig personal och i enlighet med gällande krav och föreskrifter. Arbete på köldmediekrets samt hantering av köldmedium får endast utföras av behörig personal. 1. Kontrollera att alla kabelskarvar och de två transparenta mätslangarna till frånluftsfläkten är korrekt monterade mellan aggregatets delar. 2.. Dra den förberedda styrkabeln till elskåpet för Topvex TR (i tilluftsdelen). Använd de förberedda kabelgenomföringarna. Anslut ledarna till plintblocken i elskåpet enligt ledarmärkningen och elschemat. Se även avsnittet om invändiga elanslutningar. 3. Flytta avluftstemperaturgivaren (EHS), som sitter vid frånluftsfiltret, till dess nya plats vid märket "EHS" i SoftCooler. Fig. 10 EHS i aggregat i vänsterutförande 4. Anslut aggregatet till elnätet (400 V, 3N~, 50 Hz) med den allpoliga brytaren (säkerhetsbrytaren) som ligger inne i aggregatet vid leveransen. Dra kablarna genom översidan på aggregatets hölje, direkt till kopplingsboxen på Topvex SoftCooler. Dimensioner för ledare och säkringar framgår av avsnittet om eldata Utför elanslutningar för Topvex TR luftbehandlingsaggregat enligt de installationsanvisningar som medföljer aggregatet.

18 14 Installation Externa/interna anslutningar Se även medföljande elkretsschema. Nätanslutning (och i vissa fall bypasspjäll) är den enda anslutning som ska göras till Topvex SoftCooler. Tabell 1 Externa anslutningar Plintblock Beskrivning Anmärkning PE Jord N N Nolla (matningsspänning) L1 L1 Fasledare (matningsspänning) L2 L2 Fasledare (matningsspänning) 400 V, 3N~, 50 Hz, matning genom säkerhetsbrytare L3 L3 Fasledare (matningsspänning) 28 G Bypasspjäll (DBEH), avluft (tillval) 24 VAC 29 GO Bypasspjäll (DBEH), avluft (tillval) Nolledare (24 VAC) Dra den förberedda driftkabeln itopvex SoftCooler till elskåpet i matningsdelen av Topvex luftbehandlingsaggregat och anslut den till de plintar som har samma nummer som ledarnas märkningar. Tabell 2 Interna anslutningar Plintblock Beskrivning Anmärkning G G 24 VAC 4 DI ref Referens 10 DO ref Referens 12 DO Avluftsspjäll. En signal för styrning av bypasspjället 24 VAC, 0,5 A (tillbehör) överförs från styrenheten E28 via relä R2 till plint DO En signal från styrenheten E28 för start av P1-kylning indikerar kylbehov. Signalen aktiverar relä R2, som i sin tur stänger bypasspjället (tillbehör). 24 VAC, 0,5 A 15 DO En signal från styrenheten E28 för start av DX kylning steg1 indikerar kylbehov. Signalen aktiverar relä R1, som i sin tur startar kompressorn. 24 VAC, 0,5 A 74 DI Larmindikering, kylning (Körfel P1-kylare). Slutande 90 AO ref Referens 94 AO Styrsignal från styrenheten E28 för kylning. Styr 0 10 VDC frekvensomvandlaren (FC).

19 Funktionsbeskrivning 15 7 Funktionsbeskrivning DEH DO SS ETS EHS CO OS HPS UC CPR FC RC EF HE EV SF RM Fig. 11 Utan bypass, vänsterutförande DEH DBEH DO SS ETS EHS CO OS HPS UC CPR FC RC EF HE EV SF RM Fig. 12 Med bypass, vänsterutförande Pos. EF SF SS OS ETS EHS UC RC RM HE DO DEH DBEH FC Beskrivning Frånluftsfläkt Tilluftsfläkt Temperaturgivare, tilluft Temperaturgivare, uteluft Temperaturgivare, frånluft Temperaturgivare, avluft Styrenhet E28 Rotorstyrning Rotormotor Värmeväxlare Spjäll, uteluft (tillbehör) Spjäll, avluft (tillbehör) Bypasspjäll, avluft (tillbehör) Frekvensomvandlare

20 16 Funktionsbeskrivning Pos. CPR EV CO HPS Beskrivning Kompressor Förångare Kondensor Kondensortryckgivare 7.1 Allmänt Styrenheten E28 (UC) registrerar temperaturen med hjälp av frånluftstemperaturgivaren (ETS) och håller sedan frånluftsbörtemperaturen genom att sekventiellt reglera kompressor (CPR), värmeväxlare (HE) och varmvattenberedare/elvärmare (HWL/H, ELH). Med hjälp av temperaturgivaren för tilluft (SS) hålls tillufttemperaturen inom tillåtna gränser. 7.2 Kylåtervinning Värmeväxlaren (HE) börjar automatiskt återvinna kyla från frånluften när frånluften är kallare än uteluften. 7.3 Effektreglering Kompressorn (CPR) varvtalsregleras steglöst mellan den minimi- och maximigräns som ställts in på frekvensomvandlaren (FC). 7.4 Effektbegränsning Frekvensomvandlaren (FC) registrerar kontinuerligt kondenseringstrycket med hjälp av högtrycksvaktens givare (HPS), och sänker gradvis kompressorns (CPR) varvtal om trycket överskrider den inställda maximigränsen. Därmed undviks högtryckslarm. 7.5 Bypassfunktion (tillval) För att minska frånluftsfläktens energiförbrukning när inget kylbehov föreligger, öppnas bypasspjället för avluft (tillbehör) så att avluften inte passerar kondensorn (CO). När aggregatet stoppas stängs samtliga spjäll. Obs! I dessa anvisningar beskrivs funktioner hos Topvex SoftCooler TR. Fullständig beskrivning av funktionerna finns i installationsanvisning för Topvex SR 09,11, TR

21 Driftsättningsprotokoll 17 8 Driftsättningsprotokoll Företag: Ansvarig: 8.1 Allmänt Kund: Datum: Installation: Objekt/aggregat: Artikelnr: Installationsadress: Modell/storlek Serienr: Beteckning: 8.2 Installationskontroll Moment Utfört Anmärkning Kontrollprotokoll, kylning för installationen har upprättats. I vissa fall ska ansökan inges, se kapitel 3, Kontroll/protokoll rörande köldmedium). Samtliga aggregatdelar är fria från skador. Installation har utförts i enlighet med anvisningarna (se kapitel 6.4.1, Montering av Topvex SoftCooler samt kapitel , Kanalanslutningar). Avluftsgivare EHS flyttad (se kapitel 6.4.2, Elanslutning). Kondensavtappningsrör anslutet (se kapitel , Kondensavtappning). Nätanslutning med säkerhetsbrytare (se kapitel 6.4.2, Elanslutning). Bypasspjäll anslutet, om sådant används (tillbehör) (se kapitel , Externa/interna anslutningar). Intern driftkabel ansluten (se xkapitel , Externa/ interna anslutningar). De två transparenta tryckmätslangarna till frånluftsfläkten är anslutna genom Topvex SoftCooler. Till- och frånluftsflöde justerat 8.3 Förberedelse av styrenhet E28 För korrekt funktion måste nedanstående inställningar göras i styrenhet E28. Logga in på styrenhet E28 (3333) innan vidare åtgärder vidtas. Alternativt kan inställningarna göras med PC-verktyget Corrigo E-tool Ventilation. Ladda i så fall ned konfigurationsfilen (.vtc) från the Systemairs online-katalog ( Moment Utfört Anmärkning Öppna menyn Konfiguration-Ingång/utgång: Välj DI Bläddra till och markera DI4. Ändra inställningen till P1-kylning Obs! OBS! DI4 kan inte användas för förlängd drift när Topvex SoftCooler används. Öppna menyn Konfiguration-Styrfunktion: Kontrollera att inställningen är Frånluftsreglering eller Rumsreglering. Öppna menyn Konfiguration Kylning: Välj DX. Ange Gräns för tilluftsreglering på aktiv: till 0,0 C.

22 18 Driftsättningsprotokoll Moment Utfört Anmärkning Välj Konfiguration Stegkopplare/stegkoppl. kylning: Aktiveringsnivåer (rulla nedåt) Välj Kylsystemgrupper: 1 Välj Min. in/ut anslutningstid: 1 s Öppna menyn Konfiguration Kylåtervinning: Sätt Kylåtervinning till ON 8.4 Före första kompressorstart För att undvika kompressorskada ska oljan i kompressorns vevhus värmas före första start. Moment Utfört Anmärkning Stoppa till- och frånluftsfläktarna (med säkerhetsbrytaren på Topvex-luftbehandlingsaggregatet). Slå till nätmatningen till Topvex SoftCooler med arbetsbrytaren och kontrollera att aggregatet spänningssätts (displayen på frekvensomvandlaren tänds). Vänta minst 2 timmar så att oljan hinner bli cirka 30 C. 8.5 Styrning av kylning Moment Utfört Anmärkning Starta till- och frånluftsfläktarna (med säkerhetsbrytaren på Topvex-luftbehandlingsaggregatet). Kör aggregatet med dess dimensionerande luftflöden. Starta kompressorn genom att skapa 100 % kylbehov: Logga in på styrenhet E28 (3333). Öppna menyn Hand/Auto. Välj Kylartyp/batteri. Sätt kylaren till Manuellt utgående värde 100,0. Kör kompressorn i minst 10 minuter. Läs av temperaturvärdena för frånluft, uteluft, tilluft och avluft på displayen på styrenhet E28 (i menyn Temperatur). Låt kompressorn gå. Mät hetgas- och vätskeledningstemperatur med en anliggningstemperaturgivare. Låt kompressorn gå. Läs av värdena nedan på frekvensomvandlarens display (se snabbguide för frekvensomvandlare i drift- och skötselsanvisningarna). Välj först önskad parameter för avläsning och låt luckan på Topvex SoftCooler vara stängd i minst 5 minuter före avläsning. Utgående frekvens (param. d001) Utgående ström (param. d002) Kondensortryck (param. d004) Tilluft m 3 /h Frånluft m 3 /h Uteluftstemperatur C Tilluftstemperatur C Frånluftstemperatur C Avluftstemperatur C Hetgastemperatur C Vätskeledningstemperatur C Utgående frekvens Hz Utgående ström A Kondensortryck bar Obs! Viktigt! Återställ kyldriften till Auto: Logga in på styrenhet E28 (3333). Öppna menyn Hand/Auto. Välj Kylartyp/batteri. Sätt kylaren till Auto.

23 Driftsättningsprotokoll 19 Anmärkningar

24 Systemair Sverige AB Industrivägen 3 SE Skinnskatteberg, Sweden Tel Fax Topvex SoftCooler TR09-15 Installationsinstruktion se A005
