1 Ventilationsaggregat med värmeåtervinningsfunktion Dokument översatt från engelska SE A001

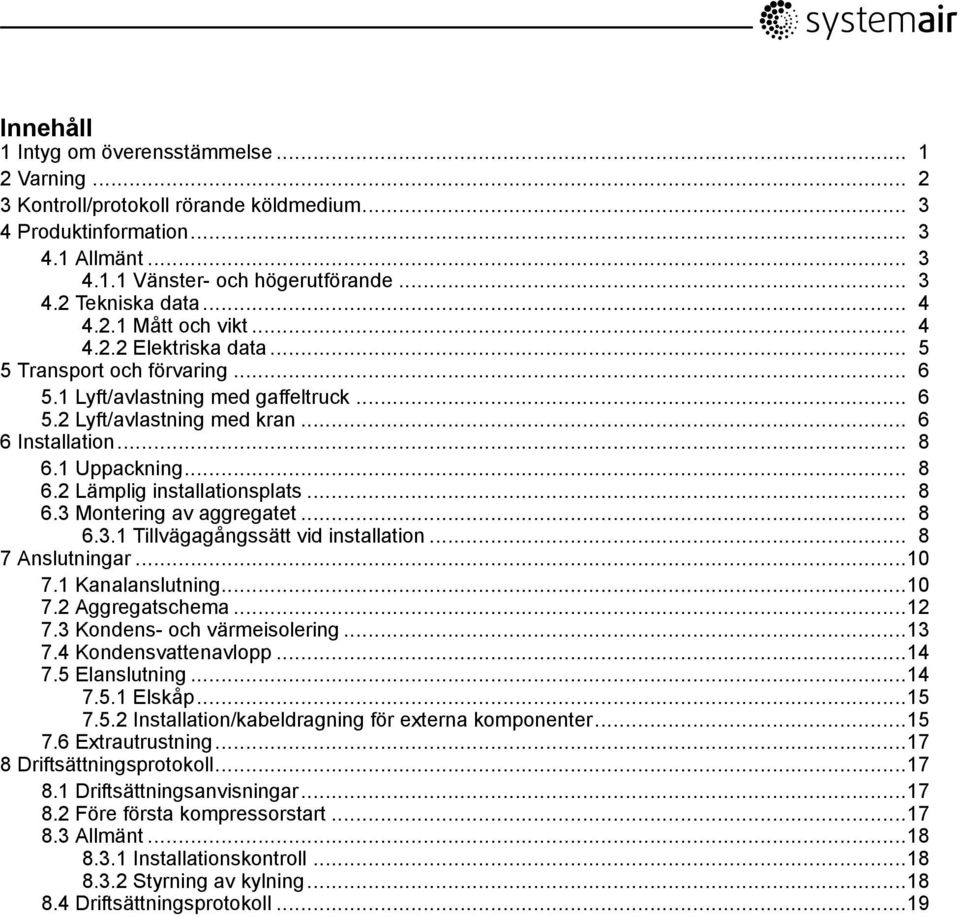

2 Innehåll 1 Intyg om överensstämmelse Varning Kontroll/protokoll rörande köldmedium Produktinformation Allmänt Vänster- och högerutförande Tekniska data Mått och vikt Elektriska data Transport och förvaring Lyft/avlastning med gaffeltruck Lyft/avlastning med kran Installation Uppackning Lämplig installationsplats Montering av aggregatet Tillvägagångssätt vid installation Anslutningar Kanalanslutning Aggregatschema Kondens- och värmeisolering Kondensvattenavlopp Elanslutning Elskåp Installation/kabeldragning för externa komponenter Extrautrustning Driftsättningsprotokoll Driftsättningsanvisningar Före första kompressorstart Allmänt Installationskontroll Styrning av kylning Driftsättningsprotokoll...19

3 1 Intyg om överensstämmelse Tillverkare Systemair UAB Linų st. 101 LT Ukmergė, LITHUANIA Tel. kontor: Fax: intygar härmed att följande produkter: Ventilationsaggregat med värmeåtervinningsfunktion: 15, 20, 25 uppfyller alla tillämpliga krav i nedanstående direktiv Maskindirektivet 2006/42/EG Lågspänningsdirektivet 2006/95/EG EMC-direktivet 2004/108/EG Tillämpliga delar av nedanstående harmoniserade standarder tillämpas: EN ISO 12100:2010 EN EN EN Maskinsäkerhet Generella konstruktionsprinciper riskbedömning och riskminskning Maskinsäkerhet Skyddsavstånd för att hindra att armar och ben når in i riskområden Maskinsäkerhet Maskiners elutrustning Del 1: Allmänna fordringar Elektriska apparater för hushåll och liknande Säkerhet del 1: Allmänna fordringar EN Elektriska hushållsapparater och liknande bruksföremål Säkerhet Del 2-40: Särskilda fordringar på elektriska värmepumpar, luftkonditioneringsapparater och avfuktare EN 50106:2007 Elektriska hushållsapparater och liknande bruksföremål Säkerhet Anvisningar för tillverkningskontroll av apparater som omfattas av EN och EN EN EN EN Kapslingsklasser för elektrisk materiel (IP-beteckning) Hushållsapparater och liknande bruksföremål Mätning av elektromagnetiska fält med avseende på exponering Elektromagnetisk kompatibilitet (EMC) Del 6-2: Allmänna normer Immunitet i industriella miljöer EN Elektromagnetisk kompatibilitet (EMC) Del 6-3: Allmänna normer Emissionsnivåer för hushåll, handel och lätt industri Intyget gäller endast för produkten i det skick i vilket den levererats och installerats vid anläggningen i enlighet med medföljande installationsanvisningar. Intyget omfattar inte komponenter som senare lagts till eller åtgärder som senare vidtagits på produkten. Fullständig teknisk dokumentation finns tillgänglig. Ukmergė, Mats Sándor Teknisk direktör Systemair Sverige AB

4 2 Varning Fara Värmepumpen kan orsaka personskada om den installeras eller används felaktigt. Läs dokumentationen för produkten noga före installation och driftsättning. Inspektionsluckor måste alltid vara stängda och låsta med respektive nyckel när nätspänning är ansluten. Höljet får aldrig lämnas med någon inspektionslucka olåst. Eventuellt arbete på produkten ska utföras av utbildad och behörig servicepersonal. Koppla bort strömförsörjningen före arbete/service på kylkretsar. Arbetet får endast utföras av behörig personal. Utloppsrör är heta under och efter drift och kan orsaka brännskador vid kontakt med bar hud. Köldmediet för detta kylaggregat är R410A och får inte bytas ut mot köldmedium av någon annan typ utan skriftligt tillstånd från leverantören. Köldmediet får under inga omständigheter släppas ut i miljön. Eftersom köldmediet är tyngre än luft kan det tränga undan luften, vilket under ogynnsamma omständigheter kan medföra risk för kvävning. Varning Användning av utrustningen i aggregatet kan medföra allvarliga mekaniska och elektriska risker samt risker till följd av buller och/eller vibration. Gällande regler rörande säkerhet, installation, användning och underhåll måste ovillkorligen följas, för att minska riskerna till följd av dessa faktorer. Av säkerhetsskäl får installationsarbete utföras endast av personal med relevant teknisk kompetens. Medföljande installationsanvisningar måste följas. Aggregatet får inte driftsättas om inte alla skyddsanordningar finns på plats och fungerar korrekt. Eventuella luftintag och -utlopp ska vara försedda med skyddsgaller. Aggregatet ska vara avstängt och strömförsörjningen bruten innan underhållsarbete utförs eller inspektionsluckor öppnas. Säkerställ alltid före ingrepp att roterande delar har upphört att röra sig och att det elektriska batteriets värmeelement har svalnat. Servicebrytare ska låsas för att förhindra obehörig start under pågående underhållsarbete. Om kondensvatten förekommer måste lämplig anslutning till avlopp säkerställas för dränering. Installatören ska tillhandahålla drift- och underhållsanvisningar för aggregatet. Dessa säkerhetsanvisningar gäller endast för produkter levererade av Systemair AB. Installatören är ansvarig för att utföra en omfattande säkerhetsbedömning av aggregatet samt för att utarbeta säkerhetsföreskrifter som gör att användaren kan göra aggregatet säkert och säkerställa att det inte orsakar personskada eller skada på djur, egendom eller miljö. Kontakta alltid Systemair AB eller dess distributörer vid eventuell tveksamhet rörande säkerhet, installation, användning eller underhåll Systemair Sverige AB

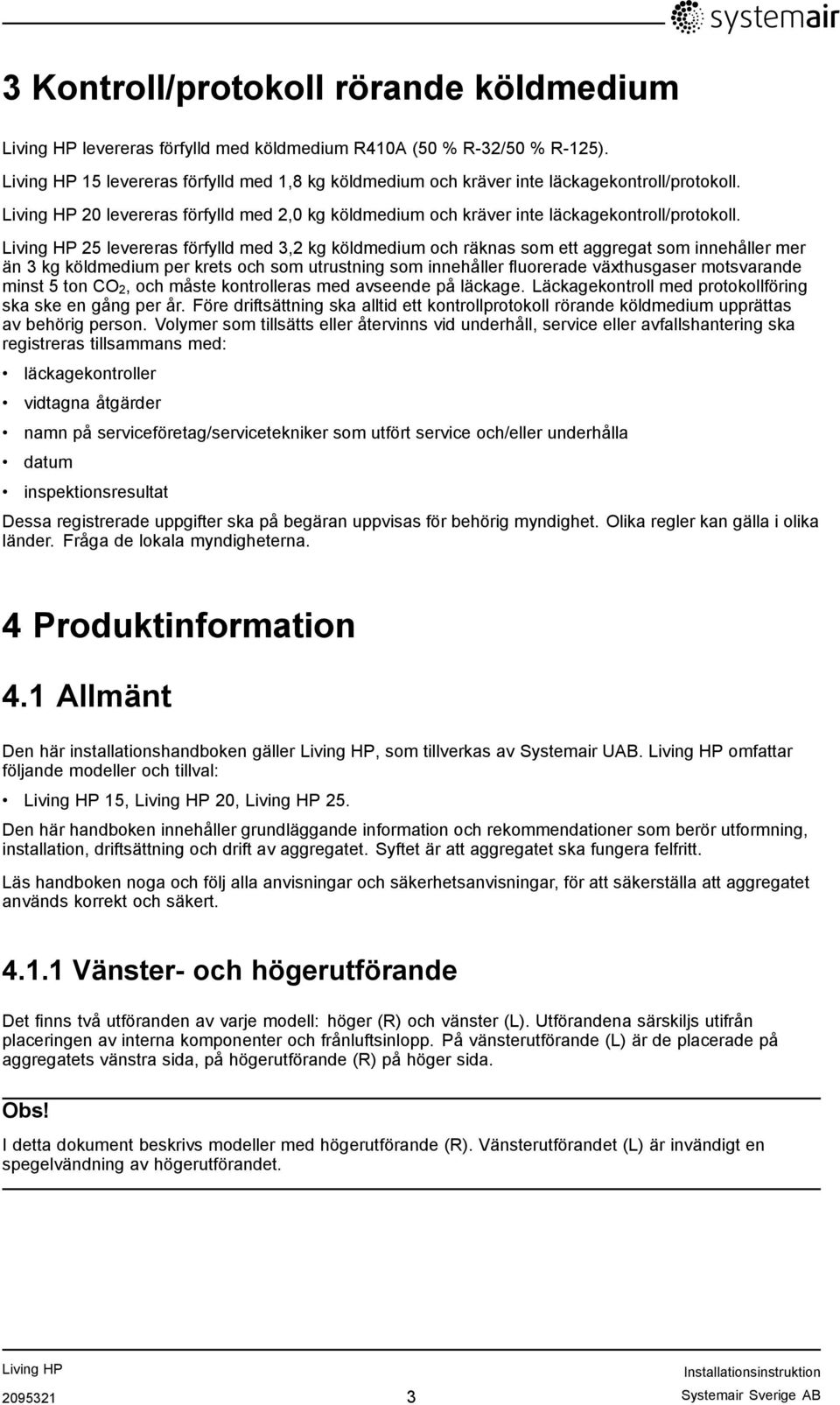

5 3 Kontroll/protokoll rörande köldmedium levereras förfylld med köldmedium R410A (50 % R-32/50 % R-125). 15 levereras förfylld med 1,8 kg köldmedium och kräver inte läckagekontroll/protokoll. 20 levereras förfylld med 2,0 kg köldmedium och kräver inte läckagekontroll/protokoll. 25 levereras förfylld med 3,2 kg köldmedium och räknas som ett aggregat som innehåller mer än 3 kg köldmedium per krets och som utrustning som innehåller fluorerade växthusgaser motsvarande minst 5 ton CO 2, och måste kontrolleras med avseende på läckage. Läckagekontroll med protokollföring ska ske en gång per år. Före driftsättning ska alltid ett kontrollprotokoll rörande köldmedium upprättas av behörig person. Volymer som tillsätts eller återvinns vid underhåll, service eller avfallshantering ska registreras tillsammans med: läckagekontroller vidtagna åtgärder namn på serviceföretag/servicetekniker som utfört service och/eller underhålla datum inspektionsresultat Dessa registrerade uppgifter ska på begäran uppvisas för behörig myndighet. Olika regler kan gälla i olika länder. Fråga de lokala myndigheterna. 4 Produktinformation 4.1 Allmänt Den här installationshandboken gäller, som tillverkas av Systemair UAB. omfattar följande modeller och tillval: 15, 20, 25. Den här handboken innehåller grundläggande information och rekommendationer som berör utformning, installation, driftsättning och drift av aggregatet. Syftet är att aggregatet ska fungera felfritt. Läs handboken noga och följ alla anvisningar och säkerhetsanvisningar, för att säkerställa att aggregatet används korrekt och säkert Vänster- och högerutförande Det finns två utföranden av varje modell: höger (R) och vänster (L). Utförandena särskiljs utifrån placeringen av interna komponenter och frånluftsinlopp. På vänsterutförande (L) är de placerade på aggregatets vänstra sida, på högerutförande (R) på höger sida. Obs! I detta dokument beskrivs modeller med högerutförande (R). Vänsterutförandet (L) är invändigt en spegelvändning av högerutförandet Systemair Sverige AB

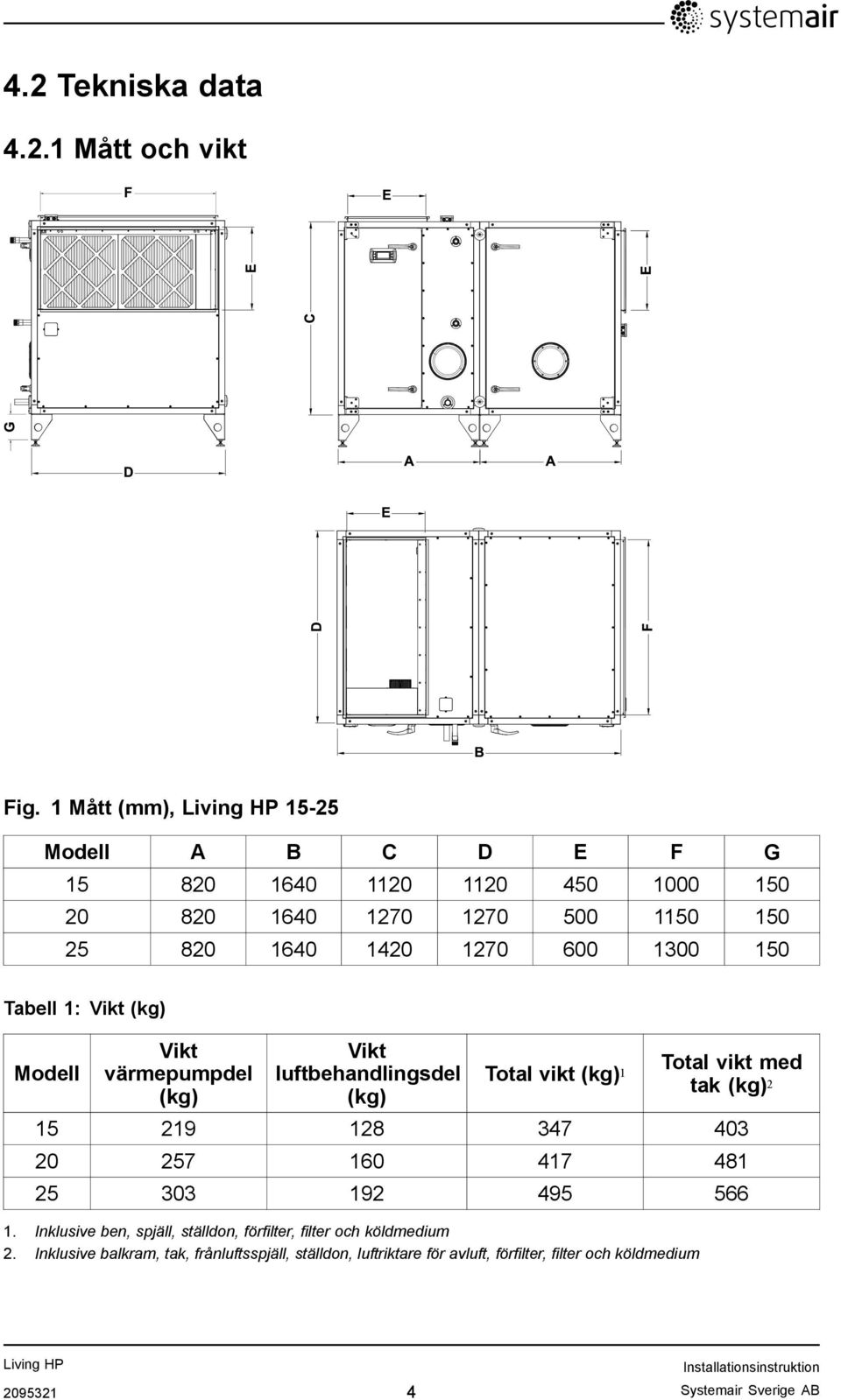

6 4.2 Tekniska data Mått och vikt Fig. 1 Mått (mm), Modell A B C D E F G Tabell 1: Vikt (kg) Modell Vikt värmepumpdel (kg) Vikt luftbehandlingsdel (kg) Total vikt (kg) 1 Total vikt med tak (kg) Inklusive ben, spjäll, ställdon, förfilter, filter och köldmedium 2. Inklusive balkram, tak, frånluftsspjäll, ställdon, luftriktare för avluft, förfilter, filter och köldmedium Systemair Sverige AB

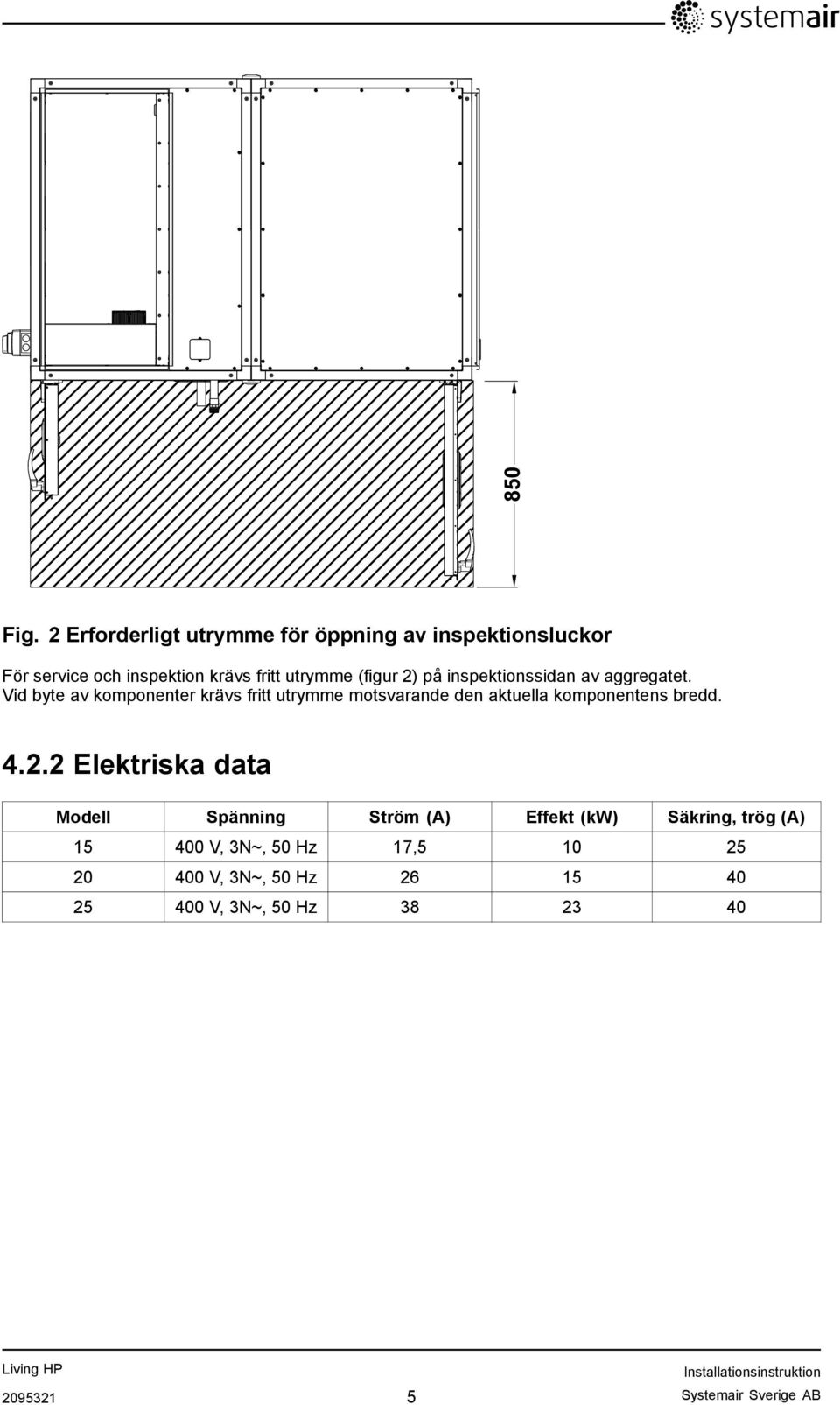

7 Fig. 2 Erforderligt utrymme för öppning av inspektionsluckor För service och inspektion krävs fritt utrymme (figur 2) på inspektionssidan av aggregatet. Vid byte av komponenter krävs fritt utrymme motsvarande den aktuella komponentens bredd Elektriska data Modell Spänning Ström (A) Effekt (kw) Säkring, trög (A) V, 3N~, 50 Hz 17, V, 3N~, 50 Hz V, 3N~, 50 Hz Systemair Sverige AB

8 5 Transport och förvaring Varning Aggregatet är tungt. Var försiktig vid transport och installation. Det finns risk för klämskador. Använd skyddskläder. Viktigt Aggregatet måste transporteras i stående position. Lastning, avlastning och transport på platsen sköts med hjälp av gaffeltruckar eller kranar. Lämpliga lyftremmar måste användas. ska lagras och transporteras på sådant sätt att den skyddas mot fysiska skador på paneler, handtag, display med mera. Aggregatet bör täckas, så att damm, regn och snö inte kan tränga in i och skada det och dess komponenter. Aggregatet levereras i flera delar, som ska monteras på plats. Aggregatet levereras med alla nödvändiga komponenter, inslaget i plast och placerat på en pall för att underlätta transport. Aggregatet måste skyddas mot väder och stötar. Ta bort emballaget och täck över aggregatet med en presenning eller liknande. För att det ska bli så lite kondens som möjligt, säkerställ god luftcirkulation mellan skyddet och aggregatet. Aggregatet måste transporteras i stående position. Obs! Viktiga komponenter, som rökdetektor, skivlås, givare för omgivningsluft etc är placerade löst inne i aggregatet. Aggregatet får inte tas i drift innan dessa delar tagits ut och monterats korrekt. 5.1 Lyft/avlastning med gaffeltruck Vid lyft med gaffeltruck eller pallyftare, kontrollera att gafflarna når hela vägen under höljet, annars kan höljets undersida skadas. Aggregatet måste transporteras i stående position. Truckens gafflar måste vara så långa att luftbehandlingsaggregatets undersida inte riskerar att skadas. Fig. 3 Avlastning med gaffeltruck 5.2 Lyft/avlastning med kran Om aggregatet levereras med ben måste det lyftas med remmar som fästs i benen, som figuren visar (figur 4). När du lyfter aggregatdelar på pall eller aggregat som är monterade på balkram, bör du föra in metallrör genom hålen i ramen och lyfta enheten med lyftremmar (figur 5). Var försiktig så att den övre delen av aggregatet inte skadas. Observera att kyldelen har hög tyngdpunkt, eftersom kompressorn är placerad upptill i kyldelen Systemair Sverige AB

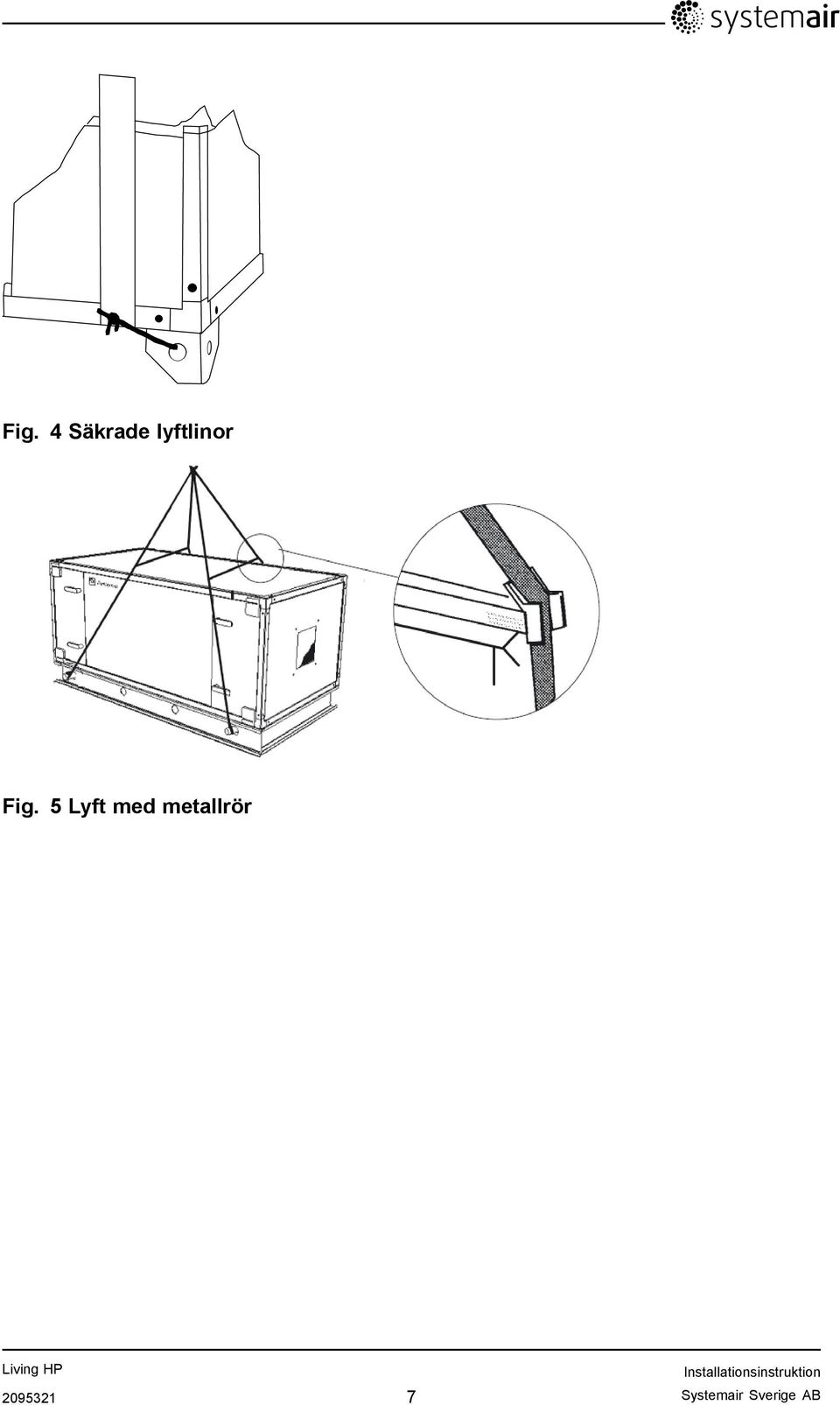

9 Fig. 4 Säkrade lyftlinor Fig. 5 Lyft med metallrör Systemair Sverige AB

10 6 Installation 6.1 Uppackning Kontrollera att all beställd utrustning finns med innan installationen påbörjas. Eventuella avvikelser måste anmälas till leverantören av Systemair-produkterna. 6.2 Lämplig installationsplats Aggregat utan tak är avsett för installation inomhus. Elektroniska komponenter bör inte utsättas för temperatur under -30 eller över 50 C. Vid montering, lämna tillräckligt fritt utrymme för tillgång till serviceluckorna (figur 2). Obs! Om det inte finns tillräckligt med fritt utrymme för att inspektionsluckorna ska kunna öppnas, går det att skruva bort gångjärnen och ta bort luckorna helt vid inspektion och/eller underhåll. Generellt underhåll inkluderar byte av filter och rengöring av fläktmotorn inne i aggregatet. Undvik att ställa aggregatet mot en vägg, eftersom lågfrekvent buller kan ge upphov till vibrationer i väggen. Frånluft bör ledas ut via en takhuv, placerad på långt avstånd från uteluftsintag, fönster, balkonger etc. Varning Luckans handtag kan låsas. Se till att handtagen är låsta när aggregatet är i drift. Aggregatet måste vara anslutet till ett kanalsystem eller på annat sätt skyddat för att omöjliggöra kontakt med fläktarna genom kanalanslutningarna. 6.3 Montering av aggregatet Tillvägagångssätt vid installation 1 Förbered ytan där aggregatet ska monteras. Se till att ytan är jämn och vågrät och fri från vibration och kontrollera att den kan bära aggregatets tyngd.utför installationen i enlighet med lokala regler och föreskrifter. 2 Kontrollera att de fabriksmonterade gummipackningarna mellan delarna är oskadade. Varning Se upp för vassa kanter vid installation och underhåll. Se till att använda en lämplig lyftanordning. Använd skyddskläder Systemair Sverige AB

11 3 Passa in delarna exakt mot varandra. Justera aggregatet med hjälp av de medföljande monteringsfötterna så att delarna är i linje med varandra vertikalt och horisontellt. Viktigt Se till att inga kablar kommer i kläm. 4 Lås samman delarna med skivlåssystemet. Ett skivlås behövs för varje vertikalt stycke av delens hörn. Placera samtliga 4 skivlås löst över de 2 fabriksmonterade låsstiften före montering. Lås samman delarna med en insexnyckel. Viktigt Skivlåssystemet får inte användas för att dra delarna mot varandra. 5 Fara Se till att aggregatet är bortkopplat från elnätet före underhåll och/eller elarbete. Elektriska anslutningar får endast utföras av behörig personal och i enlighet med gällande krav och föreskrifter. Anslut kablarna från värmepumpdelen till motsvarande anslutningar på luftbehandlingsdelen. Anslutningarna är tydligt märkta och kan bara anslutas på ett sätt. 6 Installera och anslut alla externa komponenter till aggregatet. För mer information se: Installation/kabeldragning för externa komponenter, sida Systemair Sverige AB

12 7 Varning Aggregatets elektriska anslutning till den fasta installationen ska föregås av en allpolig brytare med minst 3 mm kontaktavstånd. Anslut aggregatet till nätmatning. 7 Anslutningar 7.1 Kanalanslutning När värmepumpdelen av sammanfogats med luftbehandlingsaggregatet finns totalt 2 kanalanslutningar på aggregatet: frånluft och avluft. Fig. 6 Högerutförande, sido- resp. toppanslutning Fig. 7 Vänsterutförande, sido- resp. toppanslutning Systemair Sverige AB

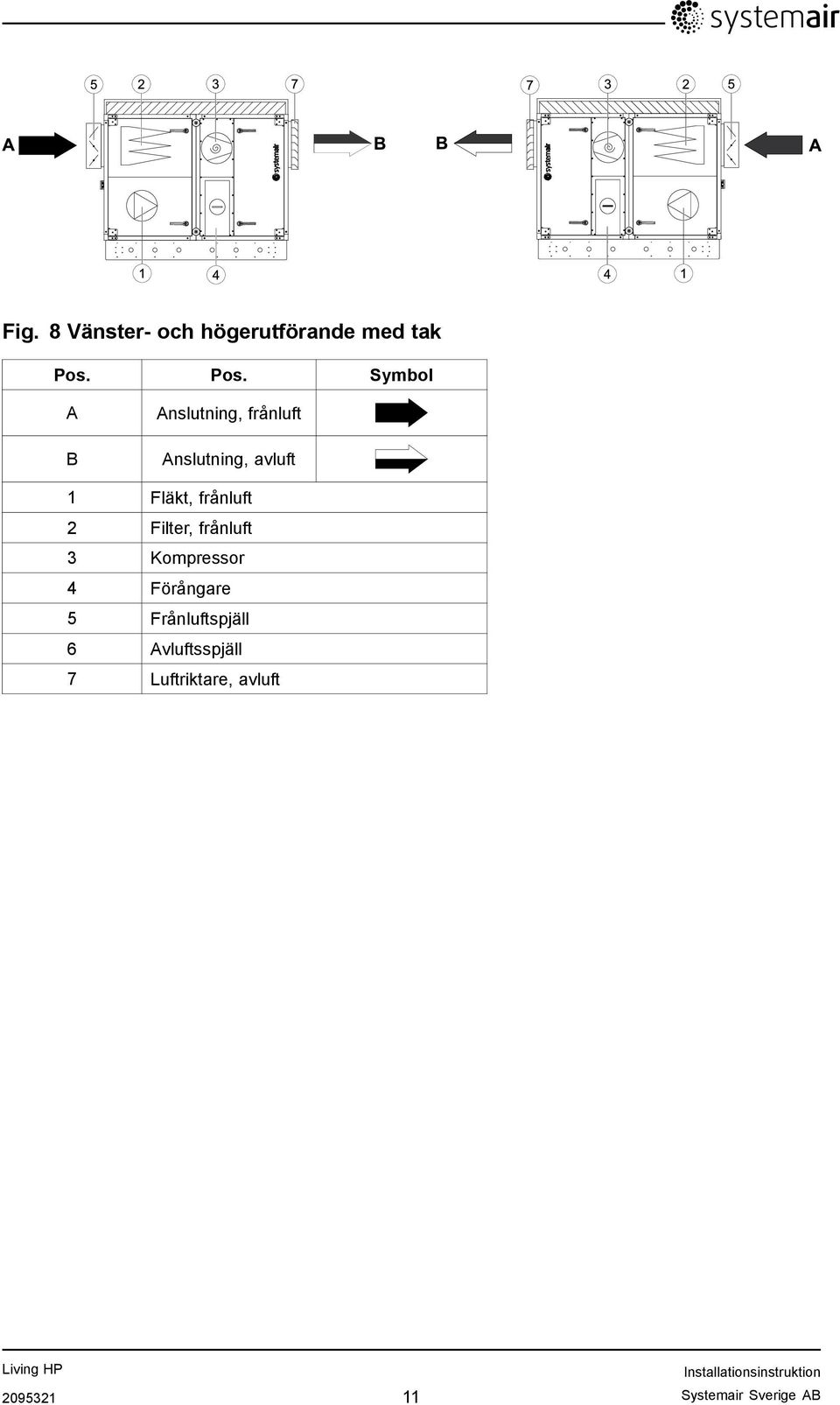

13 Fig. 8 Vänster- och högerutförande med tak Pos. Pos. Symbol A B Anslutning, frånluft Anslutning, avluft 1 Fläkt, frånluft 2 Filter, frånluft 3 Kompressor 4 Förångare 5 Frånluftspjäll 6 Avluftsspjäll 7 Luftriktare, avluft Systemair Sverige AB

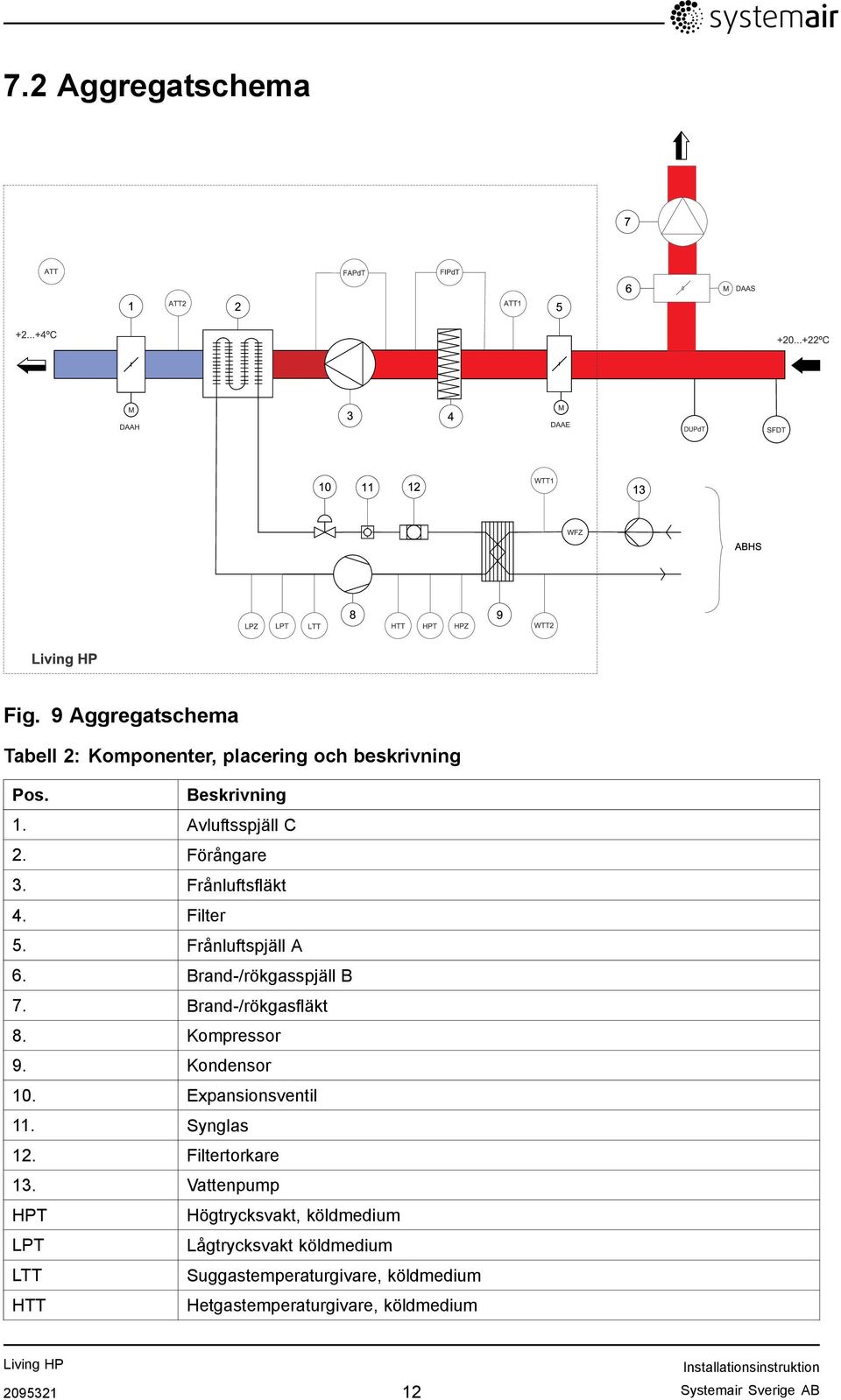

14 7.2 Aggregatschema Fig. 9 Aggregatschema Tabell 2: Komponenter, placering och beskrivning Pos. Beskrivning 1. Avluftsspjäll C 2. Förångare 3. Frånluftsfläkt 4. Filter 5. Frånluftspjäll A 6. Brand-/rökgasspjäll B 7. Brand-/rökgasfläkt 8. Kompressor 9. Kondensor 10. Expansionsventil 11. Synglas 12. Filtertorkare 13. Vattenpump HPT Högtrycksvakt, köldmedium LPT Lågtrycksvakt köldmedium LTT Suggastemperaturgivare, köldmedium HTT Hetgastemperaturgivare, köldmedium Systemair Sverige AB

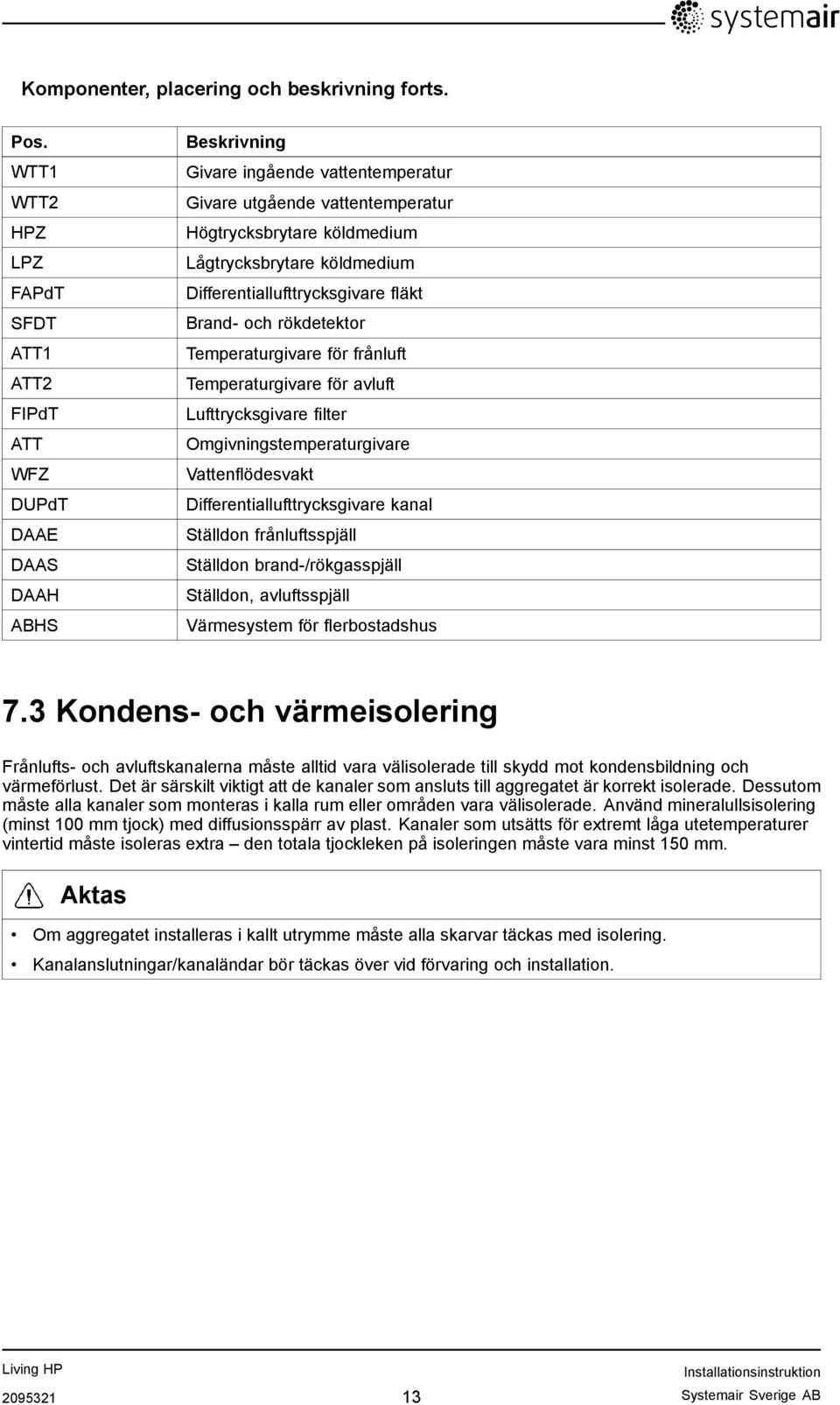

15 Komponenter, placering och beskrivning forts. Pos. WTT1 WTT2 HPZ LPZ FAPdT SFDT ATT1 ATT2 FIPdT ATT WFZ DUPdT DAAE DAAS DAAH ABHS Beskrivning Givare ingående vattentemperatur Givare utgående vattentemperatur Högtrycksbrytare köldmedium Lågtrycksbrytare köldmedium Differentiallufttrycksgivare fläkt Brand- och rökdetektor Temperaturgivare för frånluft Temperaturgivare för avluft Lufttrycksgivare filter Omgivningstemperaturgivare Vattenflödesvakt Differentiallufttrycksgivare kanal Ställdon frånluftsspjäll Ställdon brand-/rökgasspjäll Ställdon, avluftsspjäll Värmesystem för flerbostadshus 7.3 Kondens- och värmeisolering Frånlufts- och avluftskanalerna måste alltid vara välisolerade till skydd mot kondensbildning och värmeförlust. Det är särskilt viktigt att de kanaler som ansluts till aggregatet är korrekt isolerade. Dessutom måste alla kanaler som monteras i kalla rum eller områden vara välisolerade. Använd mineralullsisolering (minst 100 mm tjock) med diffusionsspärr av plast. Kanaler som utsätts för extremt låga utetemperaturer vintertid måste isoleras extra den totala tjockleken på isoleringen måste vara minst 150 mm. Aktas Om aggregatet installeras i kallt utrymme måste alla skarvar täckas med isolering. Kanalanslutningar/kanaländar bör täckas över vid förvaring och installation Systemair Sverige AB

16 7.4 Kondensvattenavlopp Varning Aggregatet får inte tas i drift innan kondensavloppsledning anslutits mellan och vattenavlopp. Kondensavloppsledning ska installeras av behörig personal. Anslutningen för kondensavrinning sitter nedtill på framsidan av värmepumpsdelen. När du ska använda dräneringen tar du bort gummitätningen och ansluter dräneringsledningen. Anslut dräneringsledningen till avloppet. Vattnet kan inte ledas direkt till avloppet utan lämpligt vattenlås. Var noga med att använda rätt avloppsledningar. 7.5 Elanslutning Fara Se till att aggregatet är bortkopplat från elnätet före underhåll och/eller elarbete. Elektriska anslutningar får endast utföras av behörig personal och i enlighet med gällande krav och föreskrifter. Arbete på köldmediekrets samt hantering av köldmedium får endast utföras av behörig personal. Alla elanslutningar görs i kopplingsboxen som sitter bakom värmepumpsdelens dörrar. Fig. 10 Kopplingsbox levereras med medföljande styrenhet. Internt och externt kablage är anslutet till plintar i den medföljande kopplingsboxen, som sitter på aggregatets framsida. Läs och förstå alla säkerhetsanvisningar rörande elarbete innan aggregatet driftsätts. Det bifogade kopplingsschemat visar hur interna och externa kablar ska dras. 1. Anslut fläktdelens styrkablar till elskåpet med de förberedda anslutningarna i värmepumpsdelen. Anslut externa komponenter enligt ledarmärkningen och elschemat. Se Installation/kabeldragning för externa komponenter, sida 15 för mer information. 2. Anslut aggregatet till elnätet (400 V, 3 fas, 50 Hz) med den allpoliga brytaren (säkerhetsbrytaren) som ligger inne i aggregatet vid leverans. Dra kablarna genom botten av aggregatets hölje, direkt till kopplingsboxen på. Dimensionera kablar och säkringar enligt Elektriska data, sida Utför elanslutningar för luftbehandlingsaggregat enligt den installationsanvisning som medföljer aggregatet Systemair Sverige AB

17 7.5.1 Elskåp Fig. 11 Elskåp Tabell 3: Komponenter, placering och beskrivning Position Beskrivning 1. Automatsäkring 2. Transformator 24 V 3. Kompressorvärmarrelä 4. Frekvensomvandlare 5. pcooem+ styrenhet 6. Likströmsdrossel 7. Plintblock, interna/externa anslutningar 8. Plintblock, nätanslutning Installation/kabeldragning för externa komponenter Fara Se till att aggregatet är bortkopplat från elnätet före underhåll och/eller elarbete. Elektriska anslutningar får endast utföras av behörig personal och i enlighet med gällande krav och föreskrifter. har totalt 5 externa komponenter som levereras lösa inne i aggregatet, vilka måste anslutas manuellt: Systemair Sverige AB

18 1. Omgivningstemperaturgivare (ATT) 2. Differentiallufttrycksgivare kanal (DUPdT) 3. Brand-/rökgasfläkt (tillval, beställs separat) 4. Brand- och rökdetektor (SFDT) 5. Ställdon brand-/rökgasspjäll (tillval, beställs separat) Andra givare är inbyggda i aggregatet. Omgivningstemperaturgivare (ATT) Använd den temperaturgivare som medföljer aggregatet. Omgivningstemperaturgivarens kabel ska dras utanför byggnaden, tillräckligt långt från ställen där temperaturavläsningen kan påverkas. Anslut till styrenheten med tvåledarkabel enligt medföljande elkretsschema. Differentiallufttrycksgivare kanal (DUPdT) Använd den differentialtrycksgivare som medföljer aggregatet. Differentialtryckgivaren (pos. 1) måste installeras före kanaldelningen (pos. 2). Anslut till styrenheten med treledarkabel enligt medföljande elkretsschema. Fig. 12 Installationsplats för kanaldifferentiallufttrycksgivare Brand-/rökgasfläkt Obs! Brand-/rökgasfläkt kräver extern strömförsörjning. Aggregatet tillhandahåller endast reglerfunktioner. Anslut till styrenheten med sexledarkabel enligt medföljande elkretsschema. Brand- och rökdetektor (SFDT) Använd den brand- och rökdetektor som medföljer aggregatet. Givaren ska monteras kanalen före korsningen med brand-/rökgaskanalen. Anslut till styrenheten med fyrledarkabel enligt medföljande elkretsschema. Ställdon brand-/rökgasspjäll (DAAS) Anslut till styrenheten med tvåledarkabel enligt medföljande elkretsschema Systemair Sverige AB

19 7.6 Extrautrustning Mer information om extern extrautrustning som ventilställdon, motordrivna spjäll, E-tool, takhuvar, väggaller m.m. finns i den tekniska katalogen och de anvisningar som följer med utrustningen. Mer information om de externa komponenternas elektriska anslutningar finns i det bifogade kopplingsschemat. 8 Driftsättningsprotokoll 8.1 Driftsättningsanvisningar Systemairs enheter provas och funktionskontrolleras vid fabrik före leverans. Aggregatet inspekteras noggrant vid fabrik. Trots detta bör aggregatet kontrolleras av elektriker före driftsättning. Eventuella ändringar måste noteras i driftsättningsprotokollet. Innan aggregatet startas Aggregatet levereras i delar, med snabbkopplingar för styr- och motorkablar mellan varje del. Kontrollera att anslutningarna sitter som de ska. Aggregatet har en huvudströmbrytare, som också är den punkt där en elektriker ansluter aggregatet till elnätet. Kontrollera spänningen mät mellan alla faser och mellan alla faser och jord. Omgivningstemperaturgivare medföljer aggregatet. Omgivningstemperaturgivarens kabel ska dras utanför byggnaden, tillräckligt långt från ställen där temperaturavläsningen kan påverkas. Anslut till styrenheten med tvåledarkabel enligt medföljande elkretsschema. Differentialtrycksgivare medföljer aggregatet. Differentialtryckgivarens prob ska installeras före kanaldelningen. Anslut till styrenheten med treledarkabel enligt medföljande elkretsschema. Brand- och rökdetektor medföljer aggregatet. Anslut till styrenheten med fyrledarkabel enligt medföljande elkretsschema. Slå till huvudströmbrytaren och brytarna i elskåpet. Vänta några minuter, tills alla värden laddats i manöverpanelen. Eventuella felmeddelanden visas på displayen. 8.2 Före första kompressorstart För att undvika kompressorskada ska oljan i kompressorns vevhus värmas före första start. Värmning sker automatiskt med ett inbyggt värmebatteri när kompressorn är ansluten till strömförsörjning. Åtgärd Utfört Anmärkning Slå till nätmatningen till med säkerhetsbrytaren och kontrollera att aggregatet spänningssätts (displayen på frekvensomvandlaren tänds).vänta minst 12 timmar, så oljan når cirka 30 C Systemair Sverige AB

20 8.3 Allmänt Företag: Ansvarig: Kund: Datum: Installation: Objekt/aggregat: Artikelnr: Installationsadress: Modell/storlek Serienr: Beteckning: Installationskontroll Åtgärd Utfört Anmärkning Samtliga aggregatdelar är fria från skador. Installation har utförts i enlighet med anvisningarna (se 6.3 Montering av aggregatet, sida 8 ). Kondensvattenavlopp anslutet. Alla externa kablar anslutna och givare installerade på angivna ställen (se Installation/kabeldragning för externa komponenter, sida 15). Nätanslutning är utförd med säkerhetsbrytare Styrning av kylning Åtgärd Utfört Anmärkning Starta aggregatet. Kontrollera om några larm visas på manöverpanelen. Kör kompressorn i minst 10 minuter. Om kompressorns driftförhållanden är stabila, läs av temperaturvärdena för frånluft och avluft på displayen på manöverpanelen pgd1 (i menyn Info). Läs av suggas- och hetgastemperaturen för köldmedium. Låt kompressorn vara i drift. Läs av in- och utgående vattentemperatur samt vattenflöde. Läs av sug- och högtryck för köldmedium. Frånluftstemperatur C Avluftstemperatur C Suggastemperatur C Hetgastemperatur C Ingående vattentemperatur C Utgående vattentemperatur C Vattenflöde l/s Sugtryck köldmedium bar (g) Utloppstryck köldmedium bar (g) Systemair Sverige AB

21 8.4 Driftsättningsprotokoll Funktion Standardinställningar Angivet värde Värmepumpreglering ΔT förångare ΔT förångare Börvärde: 18 K K ΔT vatten ΔT vatten Börvärde: 6 K K ΔT (enligt värmekurva) ΔT (enligt värmekurva) Fläktreglering Värmekurva nr 1 Offset: 0 Luftflöde (l/s) (CAV) Luftflöde (CAV) Aktiveringsparametrar för värmepump Aktivering brand/rökgas (sommardrift) Differentialtryck, kanal (Pa) (VAV) l/s Börvärde: 150 Pa Pa Minimitemperatur returluft 10 C C Maximitemperatur uteluft 15 C C Larmtröskel luftflöde 30 Pa Pa Maximitemperatur uteluft 20 C C Differentialtryck, kanal (VAV) Avfrostningsvakt Avluftstemperatur Avluftstemperatur Förångningstemperatur Förångningstemperatur Börvärde: 2 C C Återställ: 8 C C Start: 300 s s Varaktighet avfrostning: 10 min min Min. tid: 1 min min Anmärkningar Systemair Sverige AB

22 lastpage Systemair AB förbehåller sig rätten att utan föregående meddelande vidta ändringar och förbättringar av innehållet i denna handbok. Systemair UAB Linų st. 101 LT Ukmergė, LITHUANIA Phone Fax
