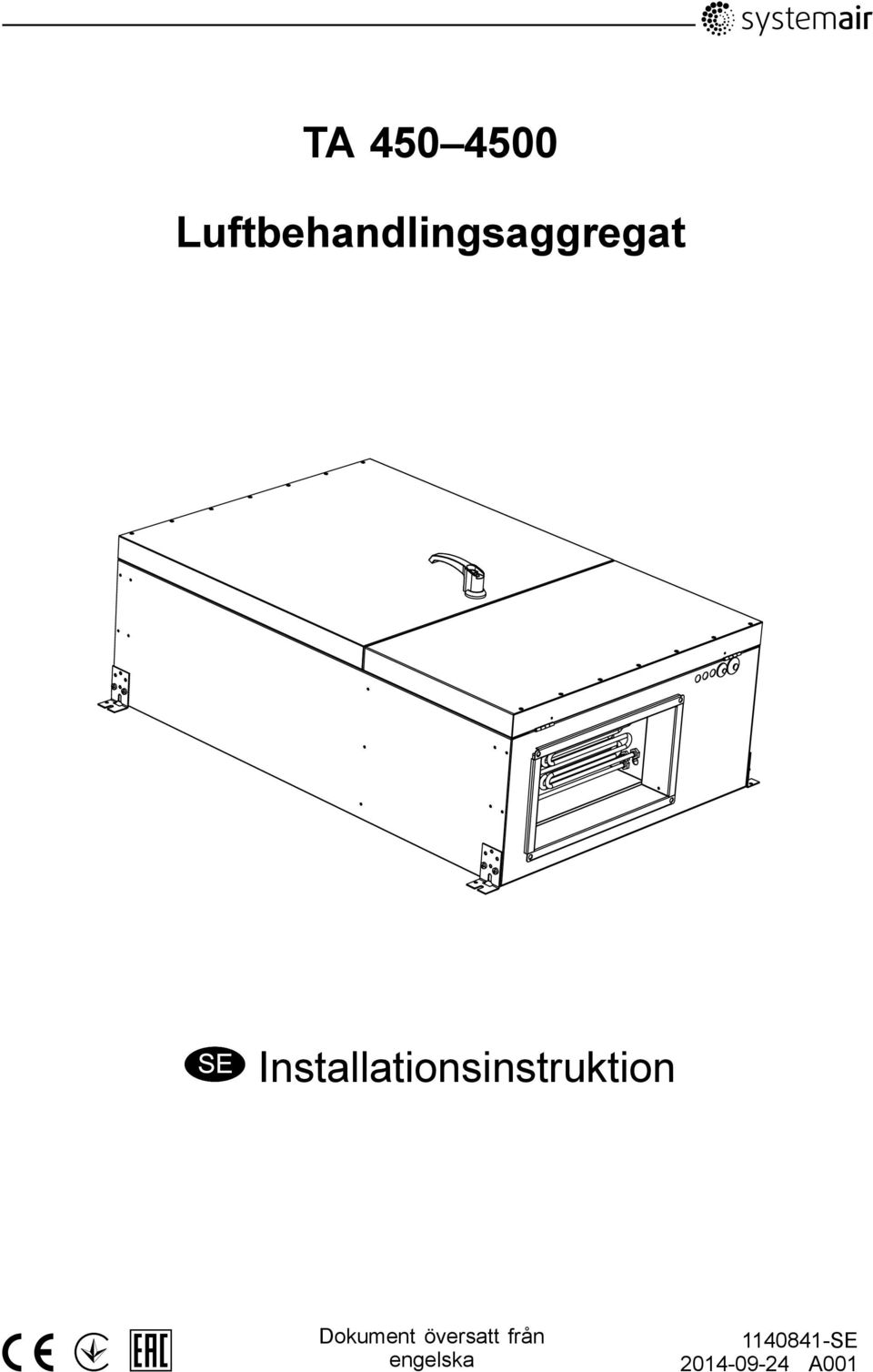

1 Luftbehandlingsaggregat Dokument översatt från engelska SE A001

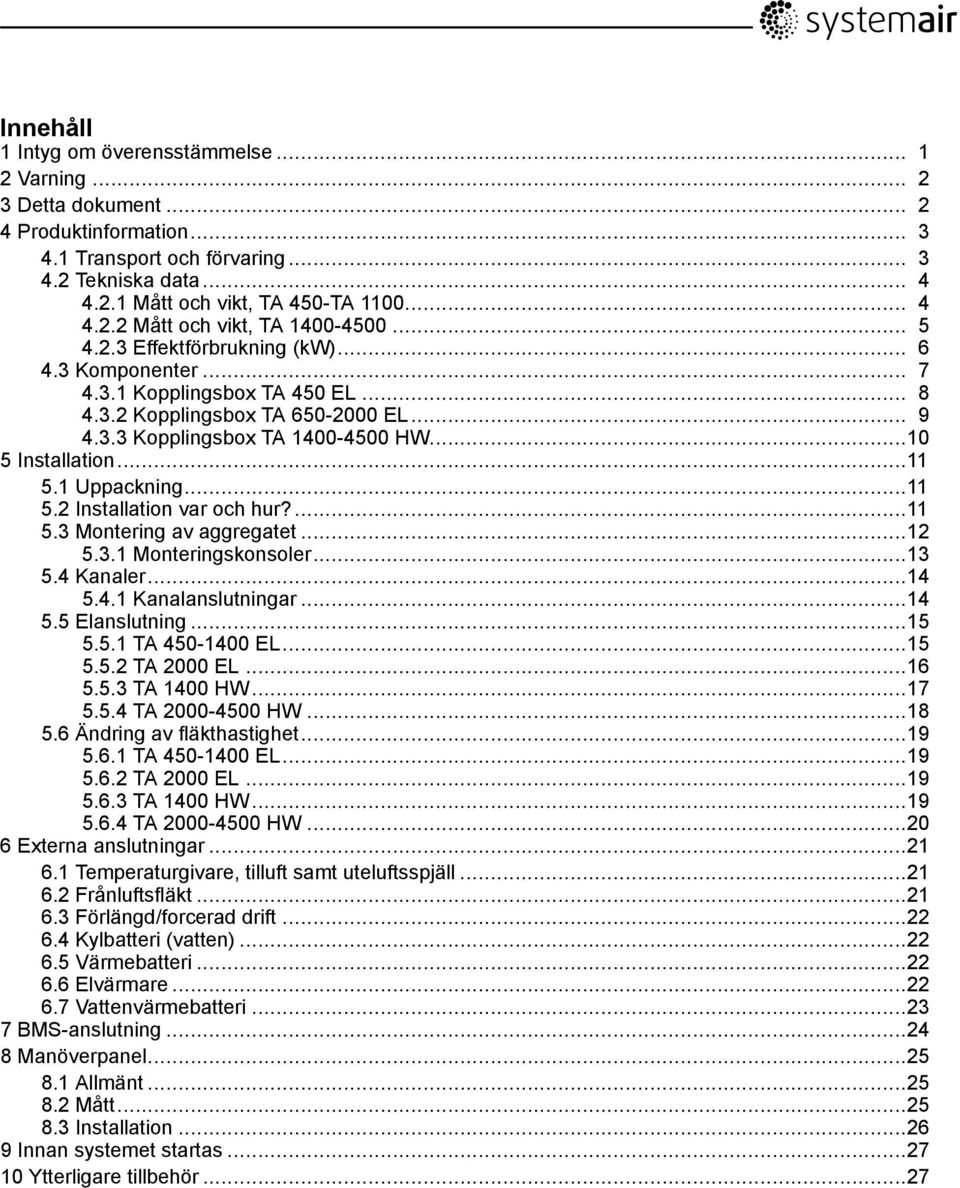

2 Innehåll 1 Intyg om överensstämmelse Varning Detta dokument Produktinformation Transport och förvaring Tekniska data Mått och vikt, TA 450-TA Mått och vikt, TA Effektförbrukning (kw) Komponenter Kopplingsbox TA 450 EL Kopplingsbox TA EL Kopplingsbox TA HW Installation Uppackning Installation var och hur? Montering av aggregatet Monteringskonsoler Kanaler Kanalanslutningar Elanslutning TA EL TA 2000 EL TA 1400 HW TA HW Ändring av fläkthastighet TA EL TA 2000 EL TA 1400 HW TA HW Externa anslutningar Temperaturgivare, tilluft samt uteluftsspjäll Frånluftsfläkt Förlängd/forcerad drift Kylbatteri (vatten) Värmebatteri Elvärmare Vattenvärmebatteri BMS-anslutning Manöverpanel Allmänt Mått Installation Innan systemet startas Ytterligare tillbehör...27

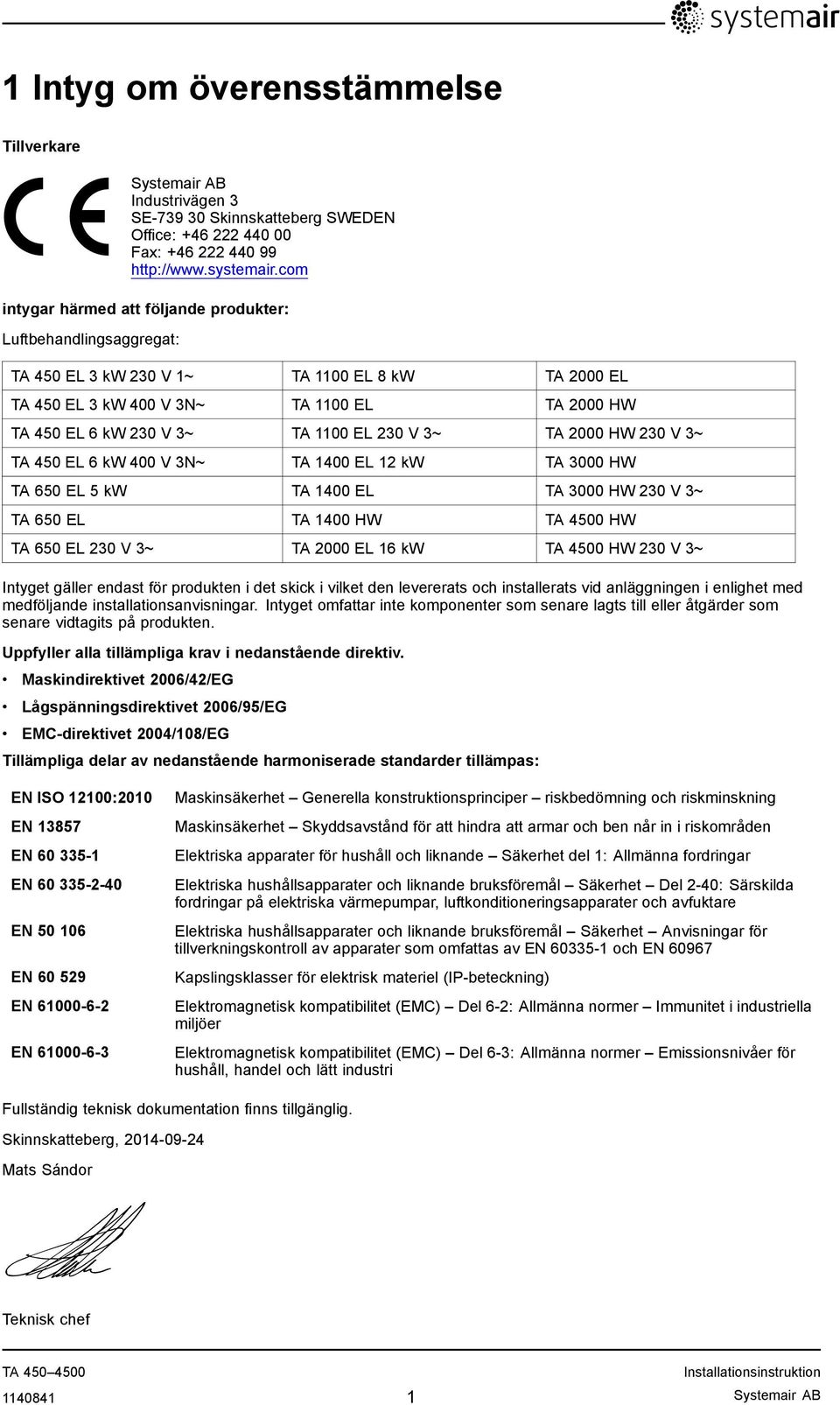

3 1 Intyg om överensstämmelse Tillverkare Systemair AB Industrivägen 3 SE Skinnskatteberg SWEDEN Office: Fax: intygar härmed att följande produkter: Luftbehandlingsaggregat: TA 450 EL 3 kw 230 V 1~ TA 1100 EL 8 kw TA 2000 EL TA 450 EL 3 kw 400 V 3N~ TA 1100 EL TA 2000 HW TA 450 EL 6 kw 230 V 3~ TA 1100 EL 230 V 3~ TA 2000 HW 230 V 3~ TA 450 EL 6 kw 400 V 3N~ TA 1400 EL 12 kw TA 3000 HW TA 650 EL 5 kw TA 1400 EL TA 3000 HW 230 V 3~ TA 650 EL TA 1400 HW TA 4500 HW TA 650 EL 230 V 3~ TA 2000 EL 16 kw TA 4500 HW 230 V 3~ Intyget gäller endast för produkten i det skick i vilket den levererats och installerats vid anläggningen i enlighet med medföljande installationsanvisningar. Intyget omfattar inte komponenter som senare lagts till eller åtgärder som senare vidtagits på produkten. Uppfyller alla tillämpliga krav i nedanstående direktiv. Maskindirektivet 2006/42/EG Lågspänningsdirektivet 2006/95/EG EMC-direktivet 2004/108/EG Tillämpliga delar av nedanstående harmoniserade standarder tillämpas: EN ISO 12100:2010 EN EN EN EN EN EN EN Maskinsäkerhet Generella konstruktionsprinciper riskbedömning och riskminskning Maskinsäkerhet Skyddsavstånd för att hindra att armar och ben når in i riskområden Elektriska apparater för hushåll och liknande Säkerhet del 1: Allmänna fordringar Elektriska hushållsapparater och liknande bruksföremål Säkerhet Del 2-40: Särskilda fordringar på elektriska värmepumpar, luftkonditioneringsapparater och avfuktare Elektriska hushållsapparater och liknande bruksföremål Säkerhet Anvisningar för tillverkningskontroll av apparater som omfattas av EN och EN Kapslingsklasser för elektrisk materiel (IP-beteckning) Elektromagnetisk kompatibilitet (EMC) Del 6-2: Allmänna normer Immunitet i industriella miljöer Elektromagnetisk kompatibilitet (EMC) Del 6-3: Allmänna normer Emissionsnivåer för hushåll, handel och lätt industri Fullständig teknisk dokumentation finns tillgänglig. Skinnskatteberg, Mats Sándor Teknisk chef Systemair AB

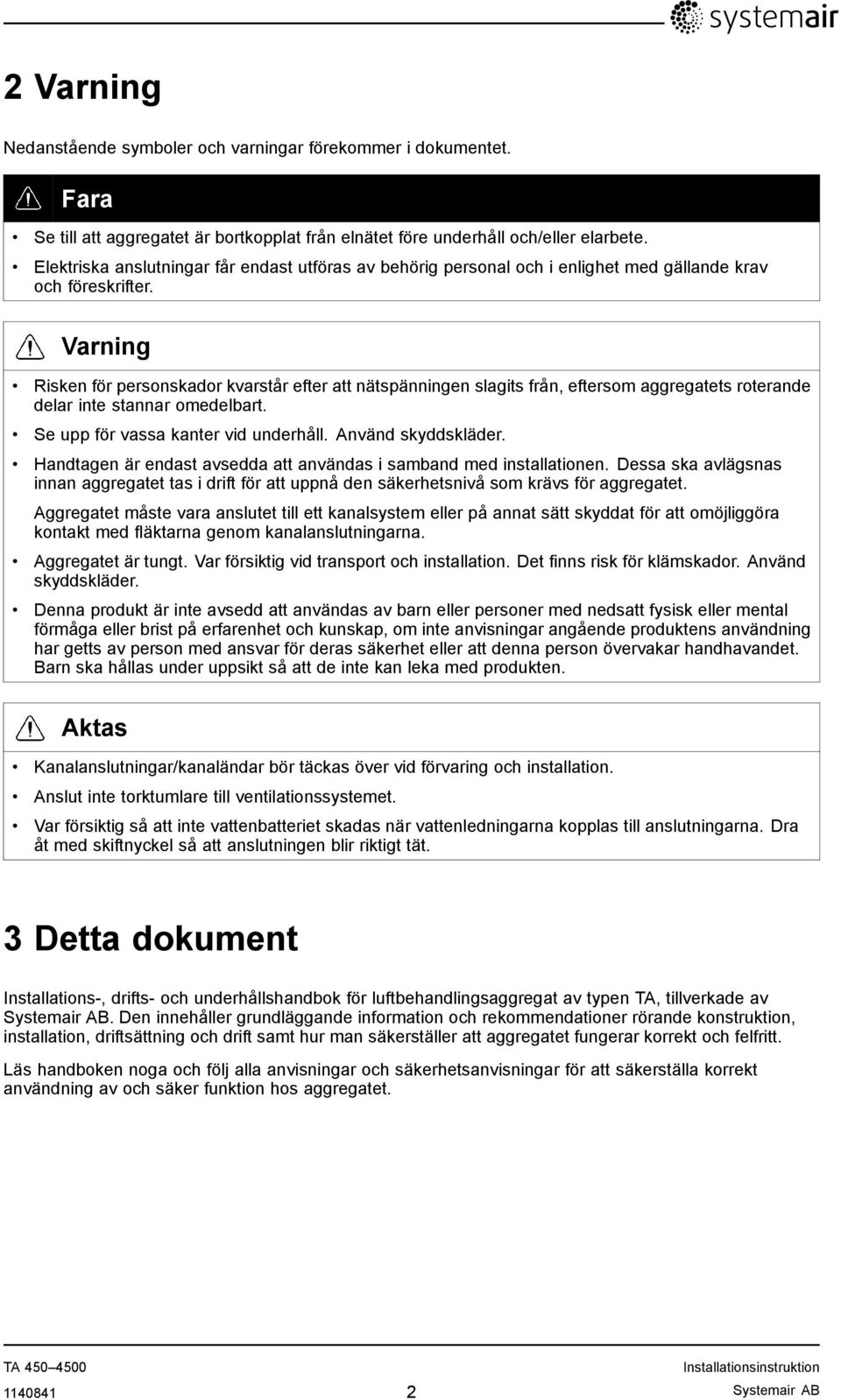

4 2 Varning Nedanstående symboler och varningar förekommer i dokumentet. Fara Se till att aggregatet är bortkopplat från elnätet före underhåll och/eller elarbete. Elektriska anslutningar får endast utföras av behörig personal och i enlighet med gällande krav och föreskrifter. Varning Risken för personskador kvarstår efter att nätspänningen slagits från, eftersom aggregatets roterande delar inte stannar omedelbart. Se upp för vassa kanter vid underhåll. Använd skyddskläder. Handtagen är endast avsedda att användas i samband med installationen. Dessa ska avlägsnas innan aggregatet tas i drift för att uppnå den säkerhetsnivå som krävs för aggregatet. Aggregatet måste vara anslutet till ett kanalsystem eller på annat sätt skyddat för att omöjliggöra kontakt med fläktarna genom kanalanslutningarna. Aggregatet är tungt. Var försiktig vid transport och installation. Det finns risk för klämskador. Använd skyddskläder. Denna produkt är inte avsedd att användas av barn eller personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om inte anvisningar angående produktens användning har getts av person med ansvar för deras säkerhet eller att denna person övervakar handhavandet. Barn ska hållas under uppsikt så att de inte kan leka med produkten. Aktas Kanalanslutningar/kanaländar bör täckas över vid förvaring och installation. Anslut inte torktumlare till ventilationssystemet. Var försiktig så att inte vattenbatteriet skadas när vattenledningarna kopplas till anslutningarna. Dra åt med skiftnyckel så att anslutningen blir riktigt tät. 3 Detta dokument Installations-, drifts- och underhållshandbok för luftbehandlingsaggregat av typen TA, tillverkade av Systemair AB. Den innehåller grundläggande information och rekommendationer rörande konstruktion, installation, driftsättning och drift samt hur man säkerställer att aggregatet fungerar korrekt och felfritt. Läs handboken noga och följ alla anvisningar och säkerhetsanvisningar för att säkerställa korrekt användning av och säker funktion hos aggregatet Systemair AB

5 4 Produktinformation 4.1 Transport och förvaring TA aggregatet levereras i ett stycke, stående på en pall för enkel transport med gaffeltruck. TA ska lagras och transporteras på sådant sätt att den skyddas mot fysiska skador på paneler, handtag, display med mera. Aggregatet bör täckas över så att damm, regn och snö inte kan tränga in i och skada det och dess komponenter. Aggregatet levereras i ett stycke, som innehåller alla nödvändiga komponenter. Det är inslaget i plast och står på en pall för att underlätta transporten. Använd gaffeltruck vid transport av TA-aggregat. För in gafflarna under aggregatet från ena kortsidan. Obs! Viktiga komponenter, som manöverpanel, tilluftsgivare, handtag, monteringsfötter, dräneringsledning med vattenlås samt säkerhetsbrytare är placerade löst inne i aggregatet. Aggregatet får inte tas i drift innan dessa delar tagits ut och monterats korrekt. Varning Aggregatet är tungt. Var försiktig vid transport och installation. Det finns risk för klämskador. Använd skyddskläder Systemair AB

6 4.2 Tekniska data Mått och vikt, TA 450-TA 1100 Fig. 1 Mått, TA Mått i mm och vikt i kg. Modell A B C D E F G H Ø Vikt (kg) TA 450 EL TA 650 EL TA 1100 EL Systemair AB

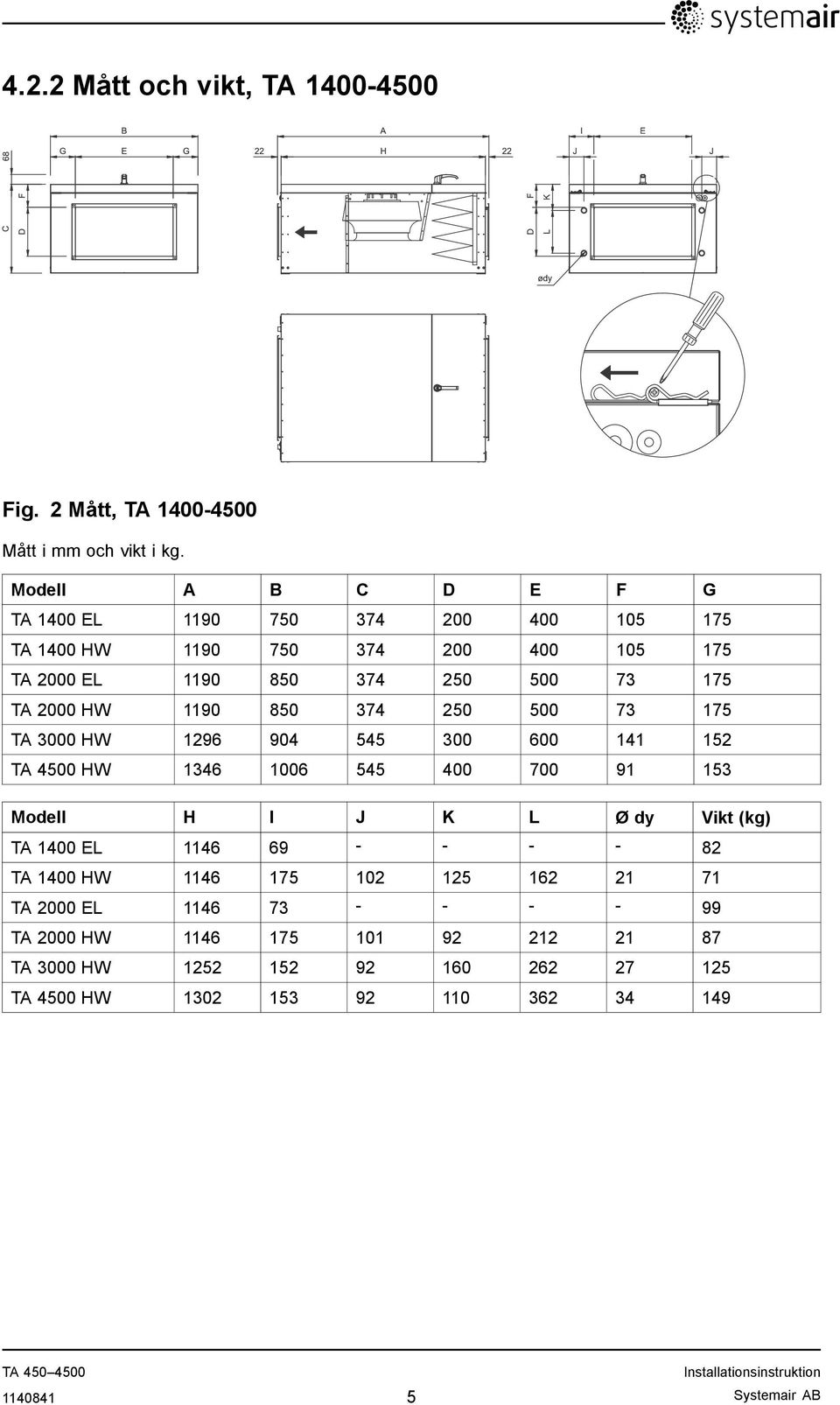

7 4.2.2 Mått och vikt, TA Fig. 2 Mått, TA Mått i mm och vikt i kg. Modell A B C D E F G TA 1400 EL TA 1400 HW TA 2000 EL TA 2000 HW TA 3000 HW TA 4500 HW Modell H I J K L Ø dy Vikt (kg) TA 1400 EL TA 1400 HW TA 2000 EL TA 2000 HW TA 3000 HW TA 4500 HW Systemair AB

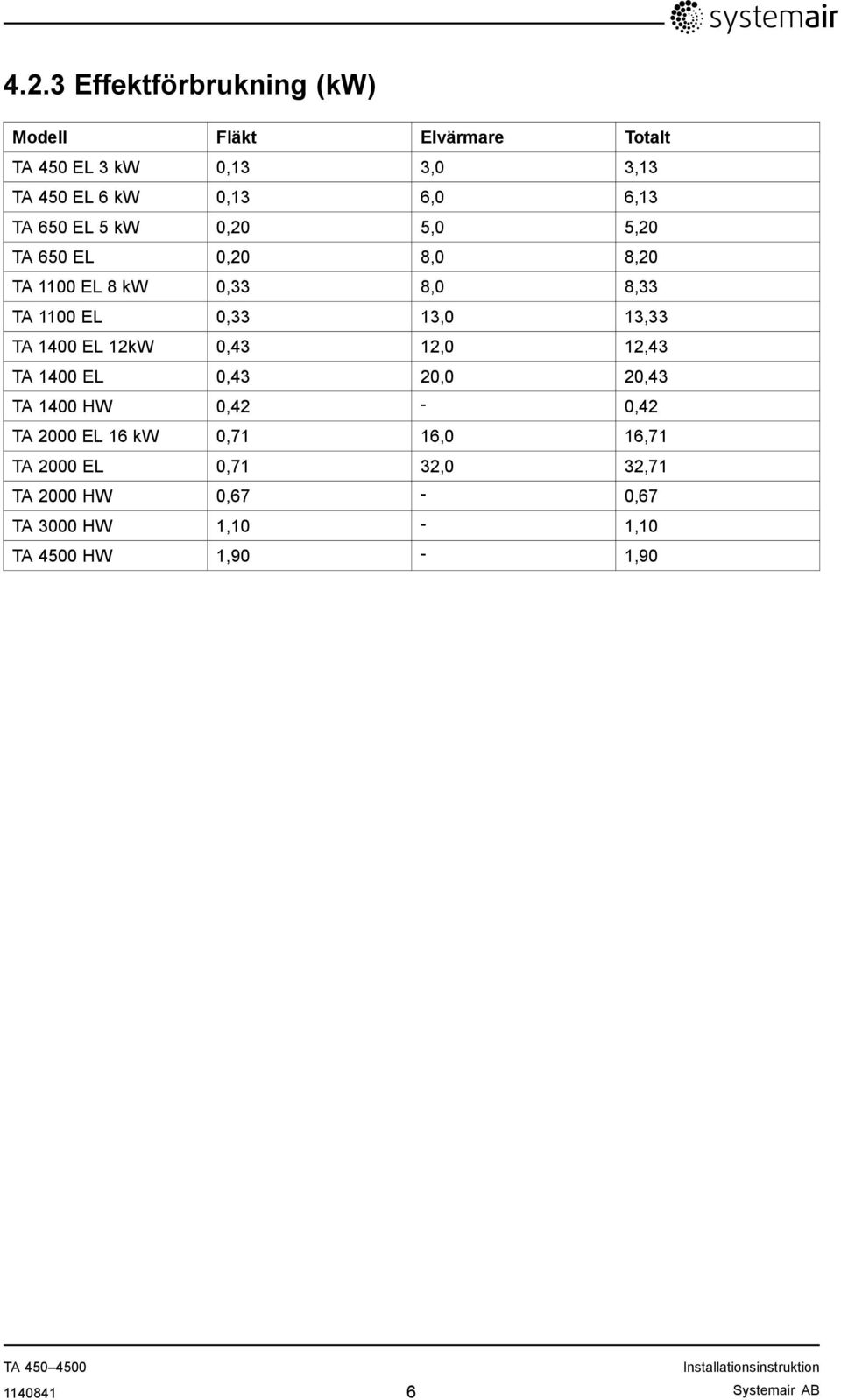

8 4.2.3 Effektförbrukning (kw) Modell Fläkt Elvärmare Totalt TA 450 EL 3 kw 0,13 3,0 3,13 TA 450 EL 6 kw 0,13 6,0 6,13 TA 650 EL 5 kw 0,20 5,0 5,20 TA 650 EL 0,20 8,0 8,20 TA 1100 EL 8 kw 0,33 8,0 8,33 TA 1100 EL 0,33 13,0 13,33 TA 1400 EL 12kW 0,43 12,0 12,43 TA 1400 EL 0,43 20,0 20,43 TA 1400 HW 0,42-0,42 TA 2000 EL 16 kw 0,71 16,0 16,71 TA 2000 EL 0,71 32,0 32,71 TA 2000 HW 0,67-0,67 TA 3000 HW 1,10-1,10 TA 4500 HW 1,90-1, Systemair AB

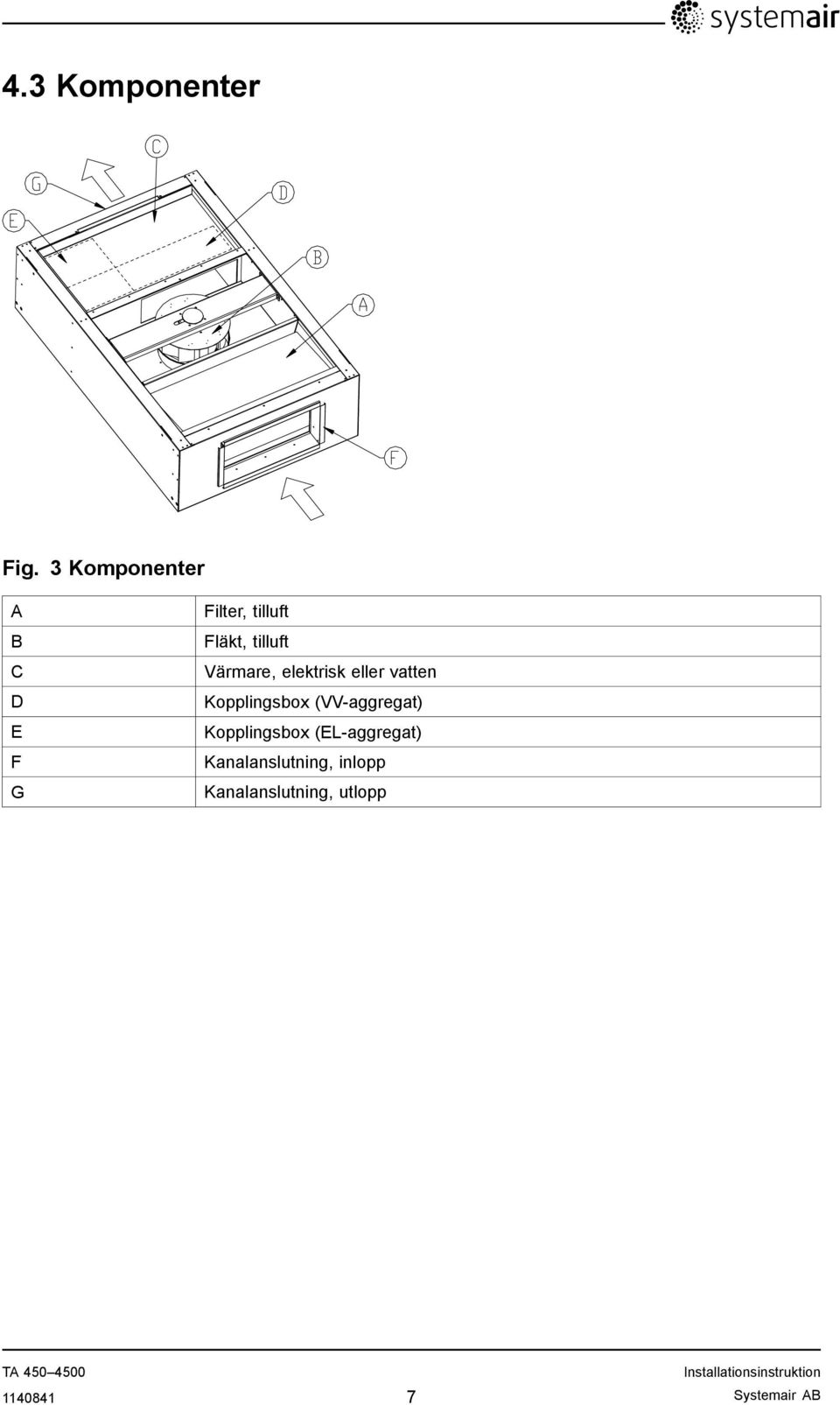

9 4.3 Komponenter Fig. 3 Komponenter A B C D E F G Filter, tilluft Fläkt, tilluft Värmare, elektrisk eller vatten Kopplingsbox (VV-aggregat) Kopplingsbox (EL-aggregat) Kanalanslutning, inlopp Kanalanslutning, utlopp Systemair AB

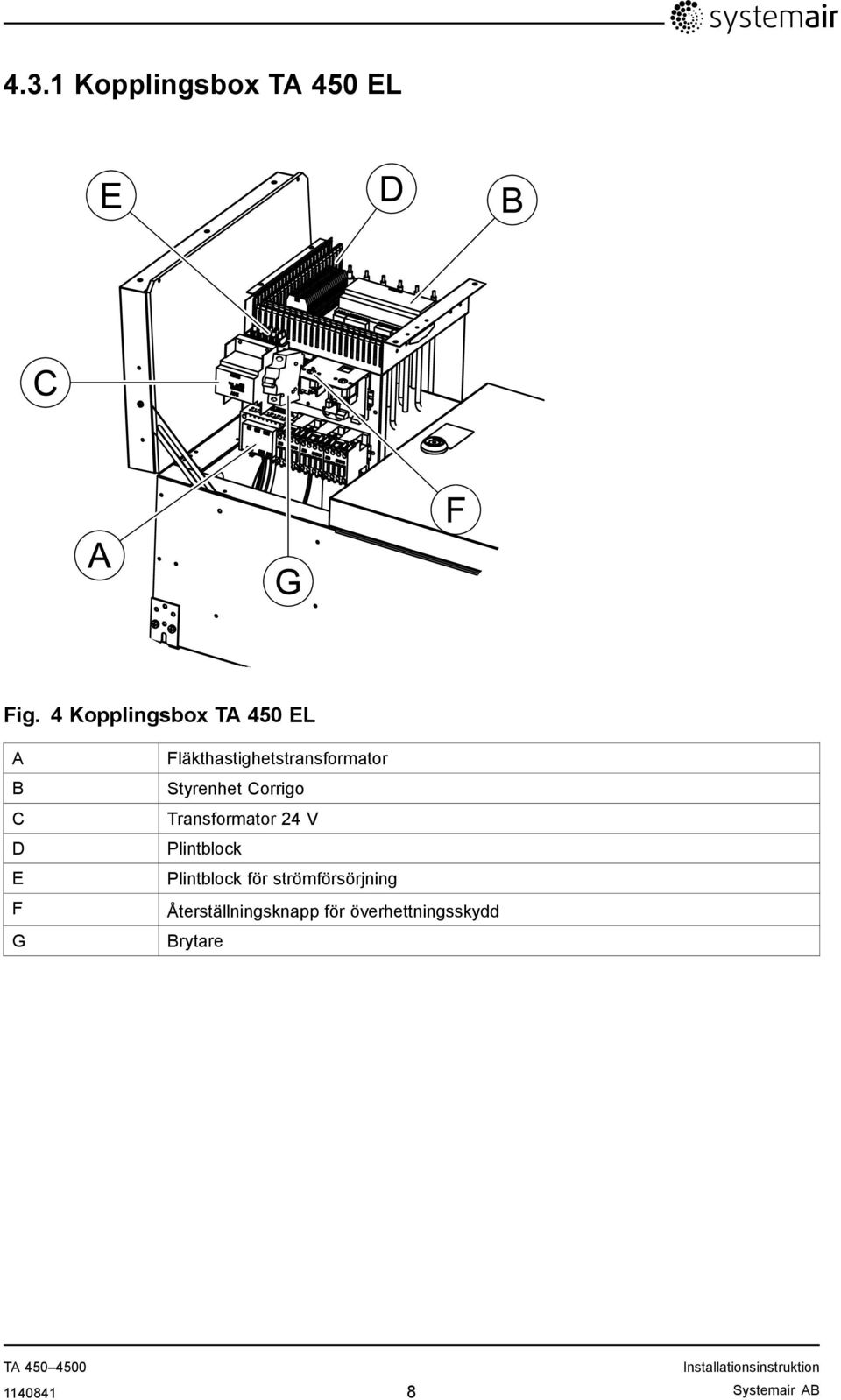

10 4.3.1 Kopplingsbox TA 450 EL Fig. 4 Kopplingsbox TA 450 EL A B C D E F G Fläkthastighetstransformator Styrenhet Corrigo Transformator 24 V Plintblock Plintblock för strömförsörjning Återställningsknapp för överhettningsskydd Brytare Systemair AB

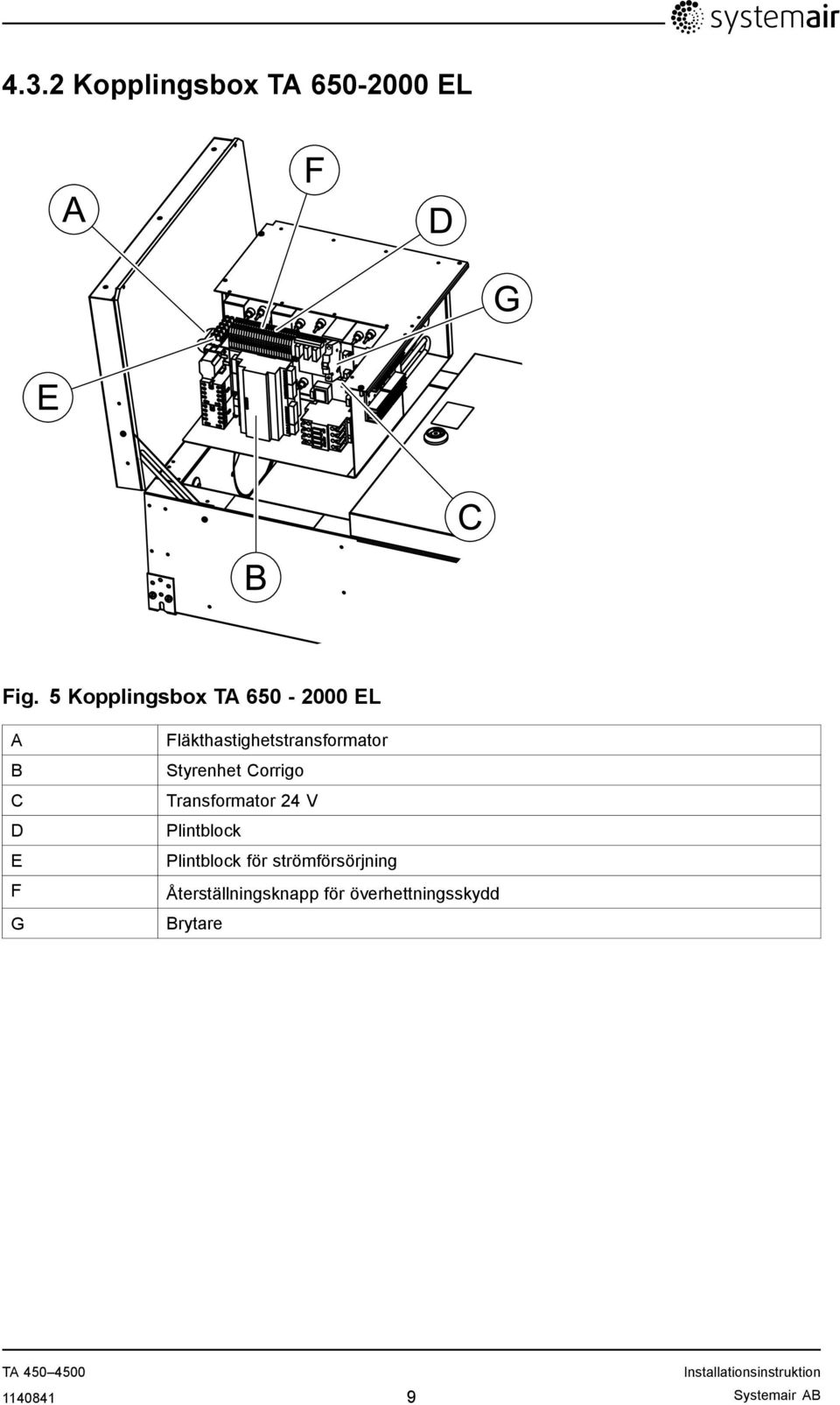

11 4.3.2 Kopplingsbox TA EL Fig. 5 Kopplingsbox TA EL A B C D E F G Fläkthastighetstransformator Styrenhet Corrigo Transformator 24 V Plintblock Plintblock för strömförsörjning Återställningsknapp för överhettningsskydd Brytare Systemair AB

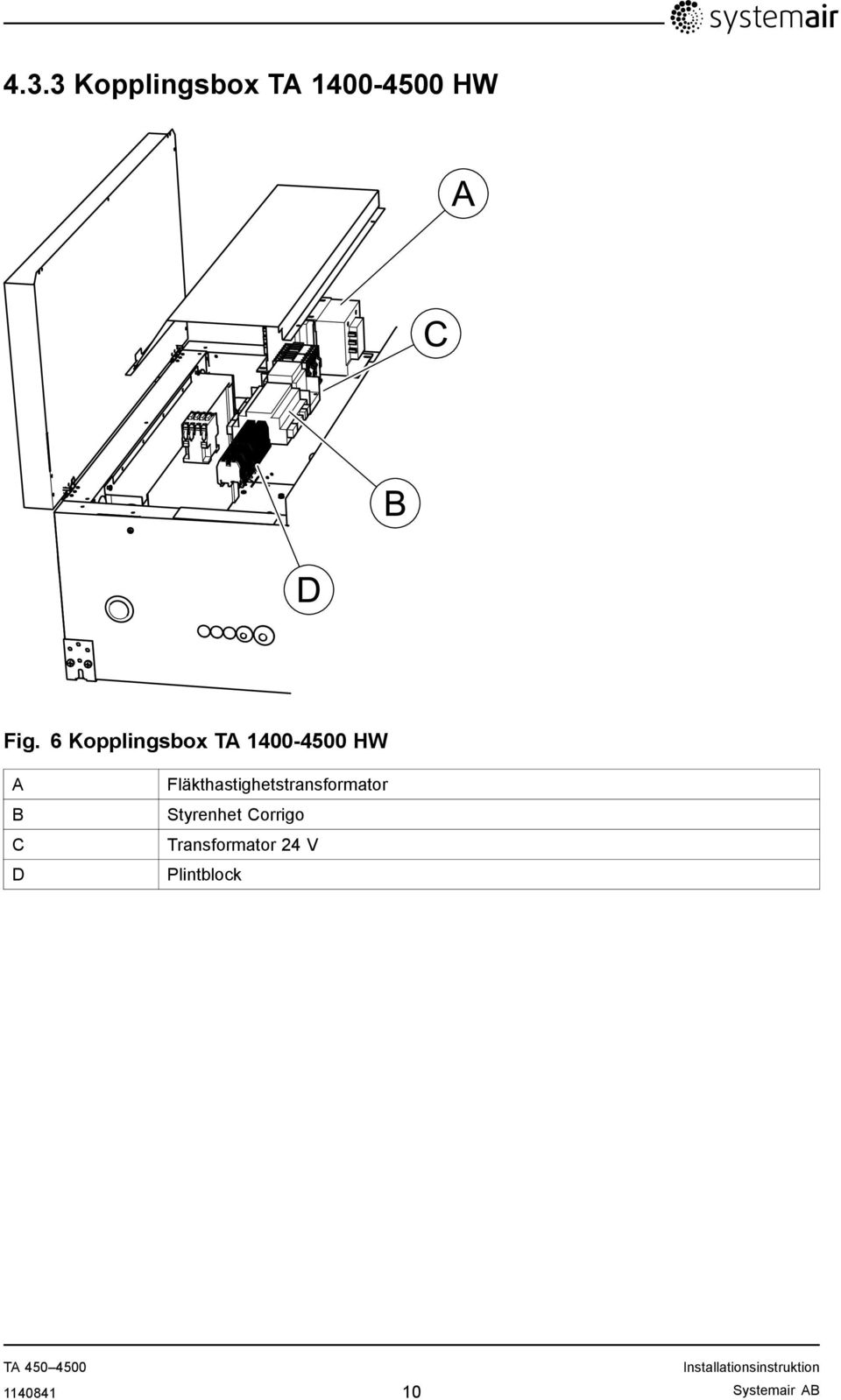

12 4.3.3 Kopplingsbox TA HW Fig. 6 Kopplingsbox TA HW A B C D Fläkthastighetstransformator Styrenhet Corrigo Transformator 24 V Plintblock Systemair AB

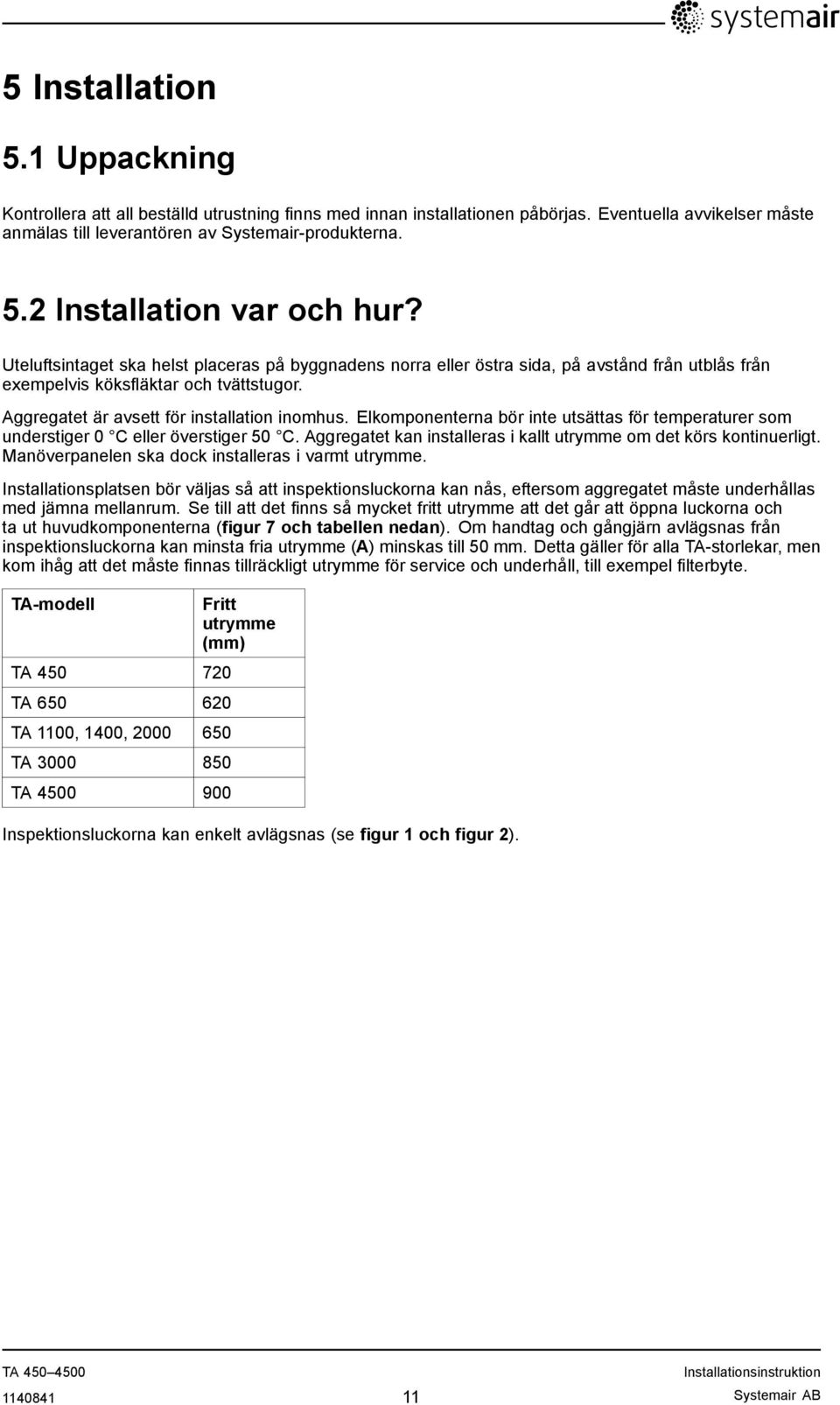

13 5 Installation 5.1 Uppackning Kontrollera att all beställd utrustning finns med innan installationen påbörjas. Eventuella avvikelser måste anmälas till leverantören av Systemair-produkterna. 5.2 Installation var och hur? Uteluftsintaget ska helst placeras på byggnadens norra eller östra sida, på avstånd från utblås från exempelvis köksfläktar och tvättstugor. Aggregatet är avsett för installation inomhus. Elkomponenterna bör inte utsättas för temperaturer som understiger 0 C eller överstiger 50 C. Aggregatet kan installeras i kallt utrymme om det körs kontinuerligt. Manöverpanelen ska dock installeras i varmt utrymme. Installationsplatsen bör väljas så att inspektionsluckorna kan nås, eftersom aggregatet måste underhållas med jämna mellanrum. Se till att det finns så mycket fritt utrymme att det går att öppna luckorna och ta ut huvudkomponenterna (figur 7 och tabellen nedan). Om handtag och gångjärn avlägsnas från inspektionsluckorna kan minsta fria utrymme (A) minskas till 50 mm. Detta gäller för alla TA-storlekar, men kom ihåg att det måste finnas tillräckligt utrymme för service och underhåll, till exempel filterbyte. TA-modell TA TA TA 1100, 1400, TA TA Fritt utrymme (mm) Inspektionsluckorna kan enkelt avlägsnas (se figur 1 och figur 2) Systemair AB

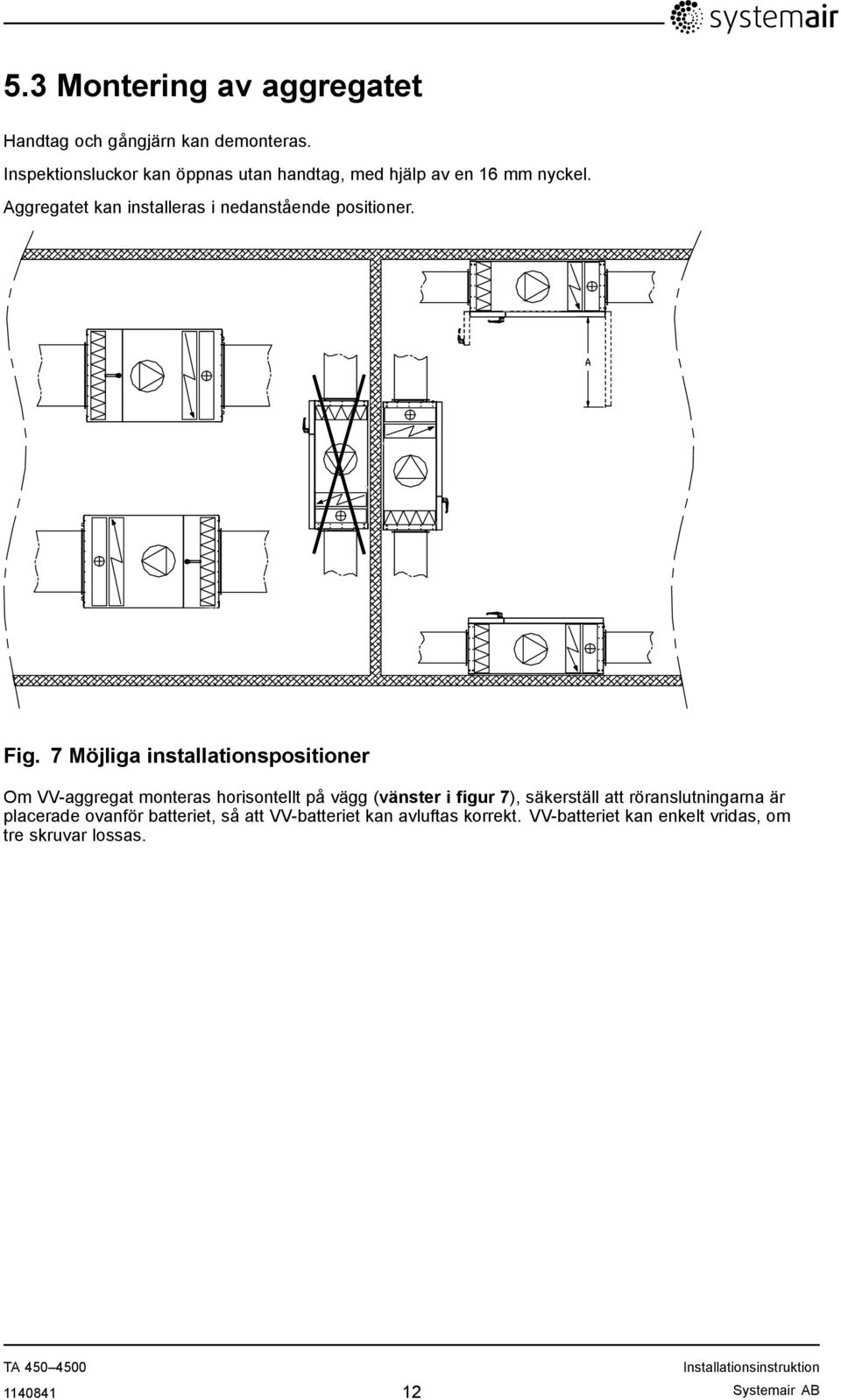

14 5.3 Montering av aggregatet Handtag och gångjärn kan demonteras. Inspektionsluckor kan öppnas utan handtag, med hjälp av en 16 mm nyckel. Aggregatet kan installeras i nedanstående positioner. Fig. 7 Möjliga installationspositioner Om VV-aggregat monteras horisontellt på vägg (vänster i figur 7), säkerställ att röranslutningarna är placerade ovanför batteriet, så att VV-batteriet kan avluftas korrekt. VV-batteriet kan enkelt vridas, om tre skruvar lossas Systemair AB

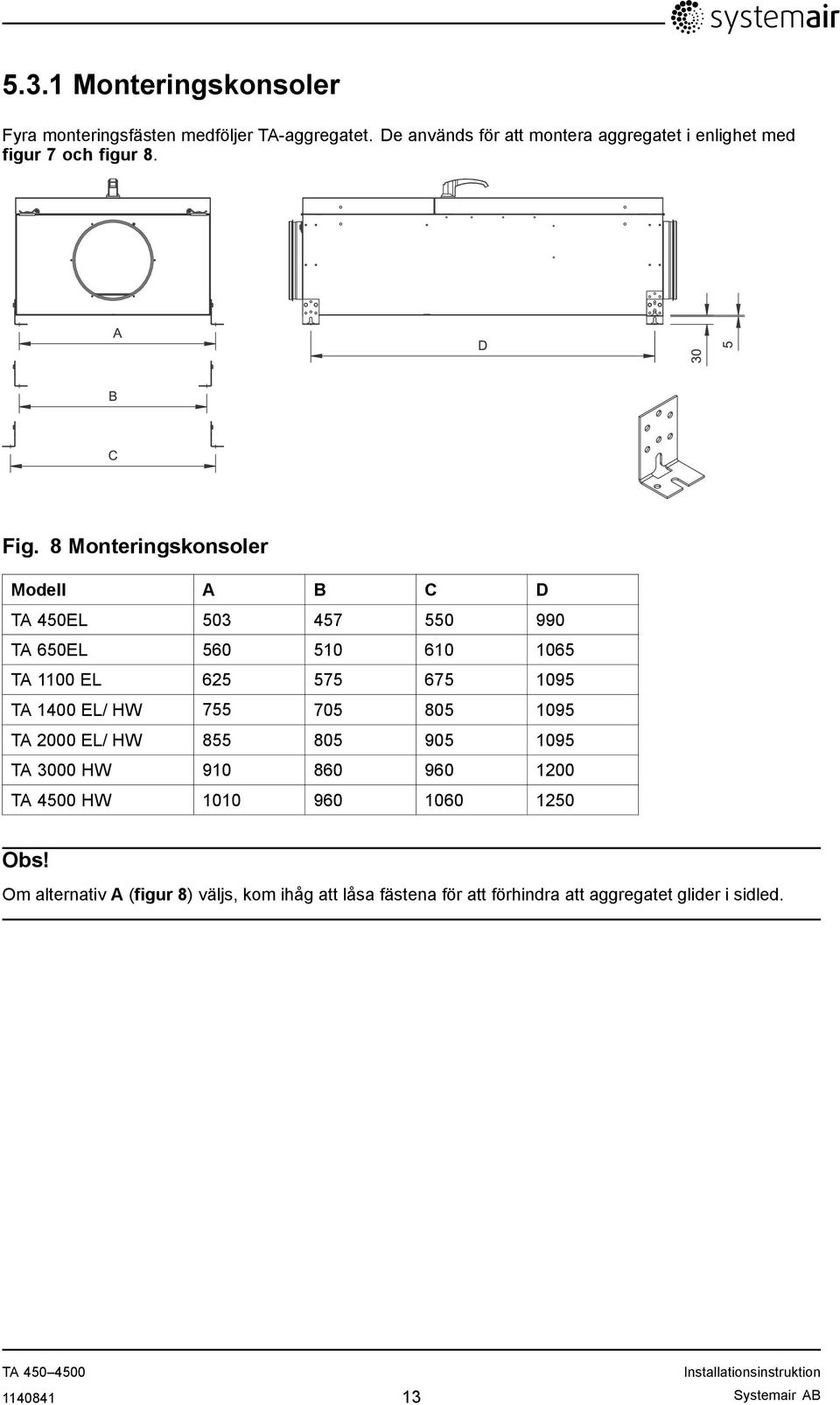

15 5.3.1 Monteringskonsoler Fyra monteringsfästen medföljer TA-aggregatet. De används för att montera aggregatet i enlighet med figur 7 och figur 8. Fig. 8 Monteringskonsoler Modell A B C D TA 450EL TA 650EL TA 1100 EL TA 1400 EL/ HW TA 2000 EL/ HW TA 3000 HW TA 4500 HW Obs! Om alternativ A (figur 8) väljs, kom ihåg att låsa fästena för att förhindra att aggregatet glider i sidled Systemair AB

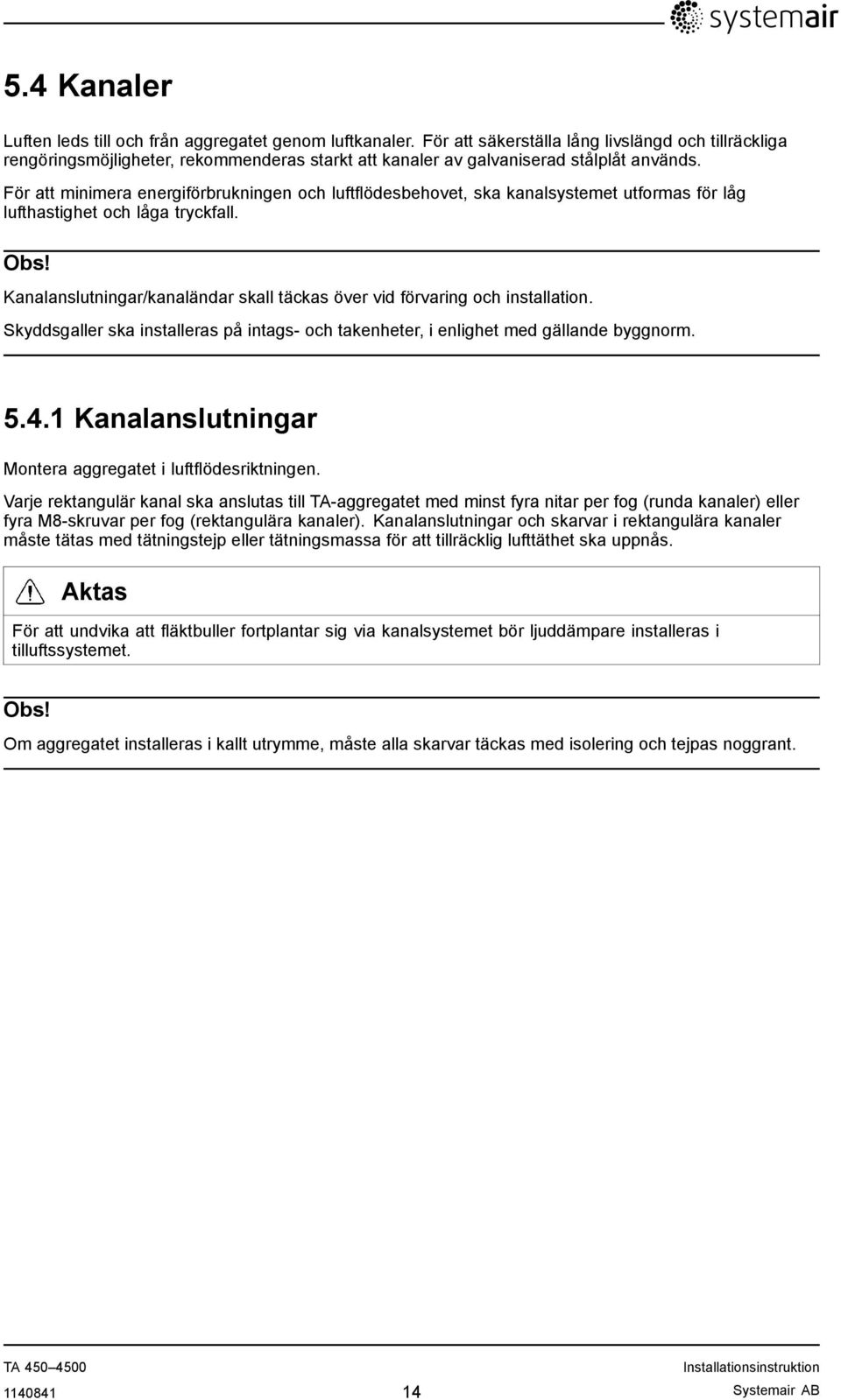

16 5.4 Kanaler Luften leds till och från aggregatet genom luftkanaler. För att säkerställa lång livslängd och tillräckliga rengöringsmöjligheter, rekommenderas starkt att kanaler av galvaniserad stålplåt används. För att minimera energiförbrukningen och luftflödesbehovet, ska kanalsystemet utformas för låg lufthastighet och låga tryckfall. Obs! Kanalanslutningar/kanaländar skall täckas över vid förvaring och installation. Skyddsgaller ska installeras på intags- och takenheter, i enlighet med gällande byggnorm Kanalanslutningar Montera aggregatet i luftflödesriktningen. Varje rektangulär kanal ska anslutas till TA-aggregatet med minst fyra nitar per fog (runda kanaler) eller fyra M8-skruvar per fog (rektangulära kanaler). Kanalanslutningar och skarvar i rektangulära kanaler måste tätas med tätningstejp eller tätningsmassa för att tillräcklig lufttäthet ska uppnås. Aktas För att undvika att fläktbuller fortplantar sig via kanalsystemet bör ljuddämpare installeras i tilluftssystemet. Obs! Om aggregatet installeras i kallt utrymme, måste alla skarvar täckas med isolering och tejpas noggrant Systemair AB

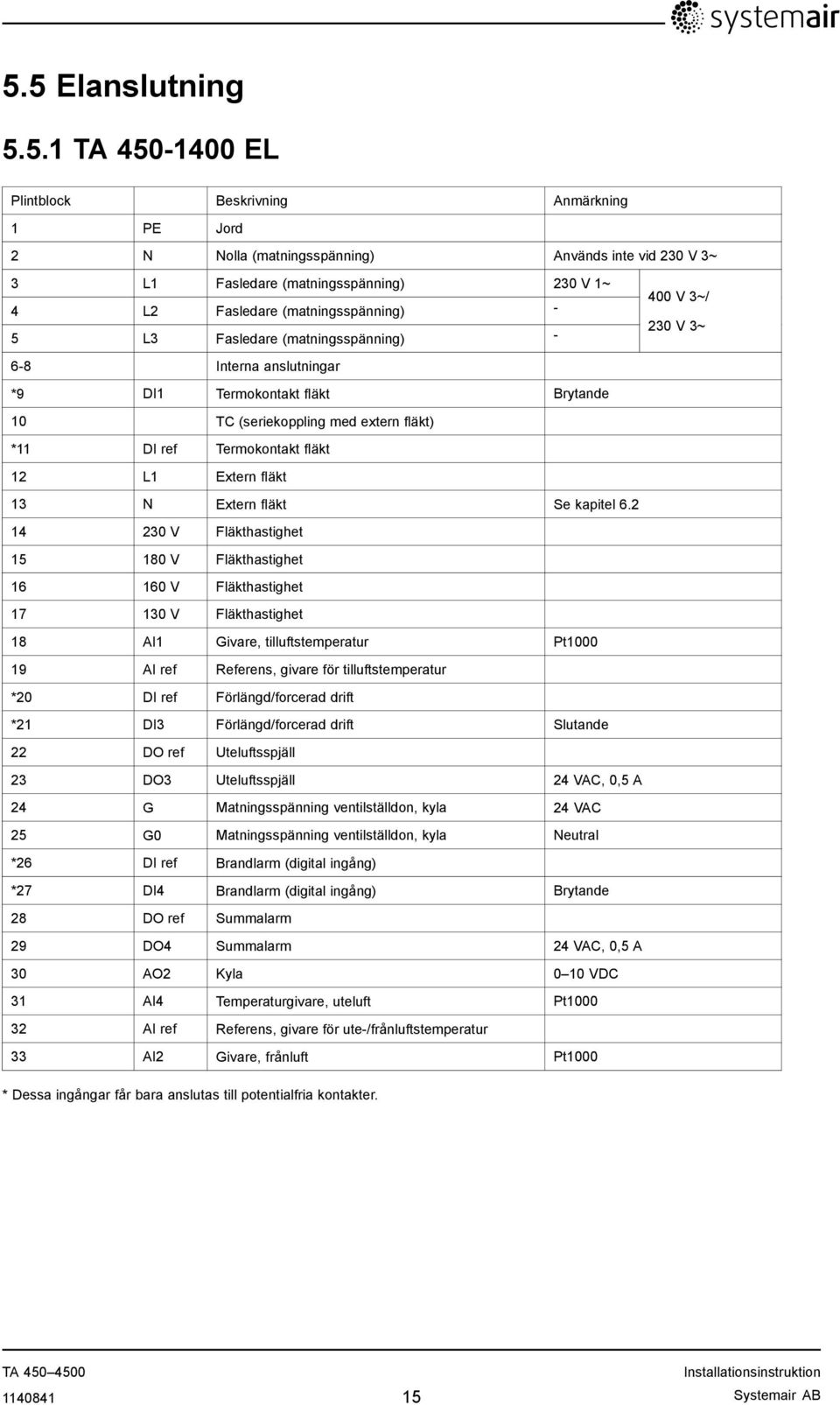

17 5.5 Elanslutning TA EL Plintblock Beskrivning Anmärkning 1 PE Jord 2 N Nolla (matningsspänning) Används inte vid 230 V 3~ 3 L1 Fasledare (matningsspänning) 230 V 1~ 4 L2 Fasledare (matningsspänning) - 5 L3 Fasledare (matningsspänning) V 3~/ 230 V 3~ 6-8 Interna anslutningar *9 DI1 Termokontakt fläkt Brytande 10 TC (seriekoppling med extern fläkt) *11 DI ref Termokontakt fläkt 12 L1 Extern fläkt 13 N Extern fläkt Se kapitel V Fläkthastighet V Fläkthastighet V Fläkthastighet V Fläkthastighet 18 AI1 Givare, tilluftstemperatur Pt AI ref Referens, givare för tilluftstemperatur *20 DI ref Förlängd/forcerad drift *21 DI3 Förlängd/forcerad drift Slutande 22 DO ref Uteluftsspjäll 23 DO3 Uteluftsspjäll 24 VAC, 0,5 A 24 G Matningsspänning ventilställdon, kyla 24 VAC 25 G0 Matningsspänning ventilställdon, kyla Neutral *26 DI ref Brandlarm (digital ingång) *27 DI4 Brandlarm (digital ingång) Brytande 28 DO ref Summalarm 29 DO4 Summalarm 24 VAC, 0,5 A 30 AO2 Kyla 0 10 VDC 31 AI4 Temperaturgivare, uteluft Pt AI ref Referens, givare för ute-/frånluftstemperatur 33 AI2 Givare, frånluft Pt1000 * Dessa ingångar får bara anslutas till potentialfria kontakter Systemair AB

18 5.5.2 TA 2000 EL Plintblock Beskrivning Anmärkning 1 PE Jord 2 N Nolla (matningsspänning) 3 L1 Fasledare (matningsspänning) 4 L2 Fasledare (matningsspänning) 400 V 3~ 5 L3 Fasledare (matningsspänning) 6-9 Interna anslutningar *10 DI1 Termokontakt fläkt Brytande 11 TC (seriekoppling med extern fläkt) *12 DI ref Termokontakt fläkt 13 U1 Extern fläkt 14 V1 Extern fläkt 15 W1 Extern fläkt Se kapitel U2 V2 W2 Extern fläkt Y-koppling V Fläkthastighet V Fläkthastighet V Fläkthastighet V Fläkthastighet V Fläkthastighet V Fläkthastighet V Fläkthastighet V Fläkthastighet 25 AI1 Givare, tilluftstemperatur Pt AI ref Referens, givare för tilluftstemperatur *27 DI ref Förlängd/forcerad drift *28 DI3 Förlängd/forcerad drift Slutande 29 DO ref Uteluftsspjäll 30 DO3 Uteluftsspjäll 24 VAC, 0,5 A 31 G Matningsspänning ventilställdon, kyla 24 VAC 32 G0 Matningsspänning ventilställdon, kyla Neutral *33 DI ref Brandlarm (digital ingång) *34 DI4 Brandlarm (digital ingång) Brytande 35 DO ref Summalarm 36 DO4 Summalarm 24 VAC, 0,5 A 37 AO2 Kyla 0 10 VDC 38 AI4 Temperaturgivare, uteluft Pt AI ref Referens, givare för ute-/frånluftstemperatur 40 AI2 Givare, frånluft Pt1000 * Dessa ingångar får bara anslutas till potentialfria kontakter Systemair AB

19 5.5.3 TA 1400 HW Plintblock Beskrivning Anmärkning 1 PE Jord 2 L1 Fasledare (matningsspänning) 230 V 1~ N Nolla (matningsspänning) Interna anslutningar *10 DI ref Termokontakt fläkt TC (seriekoppling med extern fläkt) *12 DI1 Termokontakt fläkt Brytande 13 L1 Extern fläkt 14 N Extern fläkt Se kapitel AI1 Givare, tilluftstemperatur Pt AI ref Referens, givare för tilluftstemperatur *17 DI ref Förlängd/forcerad drift *18 DI3 Förlängd/forcerad drift Slutande 19 AO1 Signal, vattenvärme 0 10 VDC 20 G Matningsspänning ventilställdon, värme/kyla 24 VAC 21 G0 Matningsspänning ventilställdon, värme/kyla Neutral 22 AI3 Temperaturgivare, frysskyddsreglering Pt AI ref Temperaturgivare, frysskyddsreglering 24 DO3 Uteluftsspjäll 24 VAC, 0,5 A 25 DO ref Uteluftsspjäll 26 AO2 Kyla 0 10 VDC *27 DI ref Brandlarm (digital ingång) *28 DI4 Brandlarm (digital ingång) Brytande 29 DO ref Summalarm 30 DO4 Summalarm 24 VAC, 0,5 A 31 AI2 Givare, uteluft Pt AI ref Referens, givare för ute-/frånluftstemperatur 33 AI4 Givare, frånluft Pt1000 * Dessa ingångar får bara anslutas till potentialfria kontakter Systemair AB

20 5.5.4 TA HW Plintblock Beskrivning (GB) Anmärkning 1 PE Jord 2 L1 Fasledare (matningsspänning) 3 L2 Fasledare (matningsspänning) 400 V 3~/230 V 3~ 4 L3 Fasledare (matningsspänning) 5 N Nolla (matningsspänning) Används inte vid 230 V 3~ Intern anslutning *11 DI ref Termokontakt, fläkt 12 TC (seriekoppling med extern fläkt) *13 DI1 Termokontakt, fläkt Brytande 14 PE Jord, extern fläkt 15 U1 Extern fläkt 16 V1 Extern fläkt Se kapitel W1 Extern fläkt 18 U2 V2 W2 Extern fläkt 400 V 3~ Y-koppling/ 230 V 3~ D-koppling 19 AI1 Givare, tilluftstemperatur Pt AI ref Referens, givare för tilluftstemperatur *21 DI ref Förlängd/forcerad drift *22 DI3 Förlängd/forcerad drift Slutande 23 AO1 Signal, vattenvärme 0 10 VDC 24 G Matningsspänning ventilställdon, värme/kyla 24 VAC 25 G0 Matningsspänning ventilställdon, värme/kyla Neutral 26 AI3 Temperaturgivare, frysskyddsreglering Pt AI ref Temperaturgivare, frysskyddsreglering 28 DO3 Uteluftsspjäll 24 VAC, 0,5 A 29 DO ref Uteluftsspjäll 30 AO2 Kyla 0 10 VDC *31 DI ref Brandlarm (digital ingång) *32 DI4 Brandlarm (digital ingång) Brytande 33 DO ref Summalarm 34 DO4 Summalarm 24 VAC, 0,5 A 35 AI2 Givare, uteluft Pt AI ref Referens, givare för ute-/frånluftstemperatur 37 AI4 Givare, frånluft Pt1000 * Dessa ingångar får bara anslutas till potentialfria kontakter Systemair AB

21 5.6 Ändring av fläkthastighet TA EL Anslutningsplint används för inställning av hög fläkthastighet (se kapitel 5.5.1). Standardinställningar för hög fläkthastighet görs på plint 14 (kabel märkt 230 V) och inställningar för låg fläkthastighet görs på plint 16 (kabel märkt 160 V) TA 2000 EL Anslutningsplint används för inställning av fläktshastighet (se kapitel 5.5.2). Standardinställningar för hög fläkthastighet görs på plint 17 och 18 (kablar märkta 400 V) och inställningar för låg fläkthastighet görs på plint 21 och 22 (kablar märkta 240 V). Vid anslutning för annan fläkthastighet måste kablarna för både låg och hög fläkthastighet flyttas. För att till exempel sänka den höga fläkthastigheten från 400 V till 320 V, måste kablarna anslutna till plint 17 och 18 flyttas till plintarna 19 och V V V V V V V V 24 * ** * = hög fläkthastighet ** = hög fläkthastighet 320 V TA 1400 HW Plintarna märkta 130 V, 160 V, 180 V respektive 230 V på transformatorn används för inställning av fläktshastighet. Standardinställningar för hög fläkthastighet görs på plinten märkt 230 V (kabel märkt 230 V) och inställningar för låg fläkthastighet görs på plinten märkt 160 V (kabel märkt 160 V). Obs! Plinten märkt 90 V får inte användas Systemair AB

22 5.6.4 TA HW Plintarna invid transformatorn, märkta 160 V, 240 V, 320 V respektive 400 V för 400 V 3~ (90 V, 140 V, 185 V, 230 V för 230 V 3~) används för inställning av fläktshastighet. Standardinställningar för hög fläkthastighet görs på plinten märkt 400 V (230 V) och inställningar för låg fläkthastighet på plinten märkt 240 V (140 V). Vid anslutning för annan fläkthastighet måste kablarna för både låg och hög fläkthastighet flyttas. För att till exempel sänka den höga fläkthastigheten ett steg måste kablarna anslutna till plintarna för 400 V (230 V) flyttas till de två plintarna märkta 320 V (185 V). 400V 3~ 230V 3~ 400V 320V 240V 160V 0 160V 240V 320V 400V * * * ** 230V 185V 140V 90V 0 90V 140V 185V 230V * * * *** * = hög fläkthastighet ** = hög fläkthastighet 400 V *** = hög fläkthastighet 230 V Systemair AB

23 6 Externa anslutningar Av 5.5 Elanslutning och medföljande elkretsschema framgår hur elkablarna ska anslutas. 6.1 Temperaturgivare, tilluft samt uteluftsspjäll Den medföljande kanalgivaren ska monteras cirka 3 meter från aggregatet (pos. A). Fig. 9 Temperaturgivare och spjäll A B Givare, tilluft Motordrivet spjäll, uteluft (tillbehör) Uteluftsspjället (matningsspänning 24 VAC, fjäderretur) används för att förhindra att kall luft kommer in i byggnaden när aggregatet är stoppat, till exempel under natten. Spjället förhindrar också att varmvattenbatteriet fryser genom att stänga när vattnet i batteriet är kallare än inställd temperatur, 8 C, eller om tilluftstemperaturen faller under en inställbar temperatur. 6.2 Frånluftsfläkt En frånluftsfläkt kan anslutas till aggregatet och köras parallellt med TA-aggregatets tilluftsfläkt. Frånluftsfläkten måste vara avsedd för reglerbar 1-fasspänning upp till TA storlek 1400 och reglerbar 3-fasspänning för TA storlek 2000 och större. Frånluftsfläkten måste ha integrerad termobrytare, som skyddar fläkten mot överhettning. Tabell 1: Uttagbar ström för extern frånluftsfläkt (A) V, 1 N 0,7 0,95 3,5 2, V, 3 N ,8 2,0 4,3 230 V, 3 N ,8 3,5 7, Systemair AB

24 6.3 Förlängd/forcerad drift Det här aggregatet styrs med externt kopplingsur/extern omkopplare för att tvinga aggregatet till drift med önskad fläkthastighet (ställ in tiden för förlängd/forcerad drift till 0 minuter på manöverpanelen). En tryckknapp kan användas för att aktivera förlängd/forcerad drift för att tvinga aggregatet att arbeta med önskad fläkthastighet under minuter (inställd tid för förlängd/forcerad drift). 6.4 Kylbatteri (vatten) Ett ställdon (drivspänning 24 VAC, manöversignalspänning 0 10 V) kan anslutas till aggregatet och samregleras med värmebatteriet. 6.5 Värmebatteri TA har ett inbyggt värmebatteri (vatten eller el). Detta vattenvärmebatteri aktiveras automatiskt, utifrån inställd börtemperatur. 6.6 Elvärmare Värmebatteriet är placerat nedströms fläkten och är tillverkat av rostfritt stål. Elvärmebatteriet har både automatiskt och manuellt överhettningsskydd. Elvärmebatteriets energiförbrukning regleras av en TRIAC-regulator efter den tilluftstemperatur som är inställd på manöverpanelen Systemair AB

25 6.7 Vattenvärmebatteri Varmvattenbatteriet är placerat nedströms fläkten. Batteriet är monterat på aggregatets kortsida för att underlätta anslutning. Det är utformat så att röranslutningarna är lättåtkomliga. Batteriet är tillverkat av kopparrör med aluminiumflänsar och har monteringsram av galvaniserad stålplåt. Batteriet har en avluftningsnippel och som frysskydd en dopptermostat. Om temperaturen sjunker så lågt att frysrisk uppstår (vattnets utloppstemperatur blir lägre än 8 C), upprätthålls vattenflödet (magnetventilen öppnar helt), fläkten stoppas och uteluftsspjäll och tillbehör stänger omedelbart. a b Fig. 10 Vattenreglering A B C D Pump, sekundärkrets Backventil Ventilställdon och vattenventil (tillbehör) Pump, primärkrets Bilden visar en möjlig vattenregleringslösning. (a) med 2-vägsventil och (b) med 3-vägsventil Systemair AB

26 7 BMS-anslutning BMS-anslutning Kommunikationsmöjligheter för regulator E283 WEB. RS485 (Modbus): eller RS485 (Ex-oline): eller TCP/IP Exo-line TCP/IP WEB BACnet/IP Fig. 11 BMS-anslutning på regulatorn Systemair AB

27 8 Manöverpanel 8.1 Allmänt Manöverpanelen levereras ansluten till Corrigo-styrenheten som sitter i kopplingsboxen. Kabellängden är 10 m. Om manöverpanelen måste kopplas bort från signalkabeln går det att lossa kablarna på manöverpanelens baksida (figur 13). En uppsättning självhäftande magnetremsor följer med i paketet för att manöverpanelen lättare ska kunna monteras på metallyta. 8.2 Mått Fig. 12 Manöverpanelens mått Pos. Mått (mm) A 115,0 B 94,0 C 26,0 D c/c 60,0 E 50, Systemair AB

28 8.3 Installation 1 Leta reda på en lämplig plats att montera manöverpanelen på. Avståndet mellan manöverpanelen och aggregatet får högst vara 100 meter. 2 Om det behövs kan två hål borras i väggen för upphängning av kontrollpanelen (c/c: 60 mm) (pos. 1 figur 13). Fig. 13 Manöverpanelens kabelanslutningar Pos. Beskrivning 1 Monteringshål 2 Anslutningsplint 3 Anslutning till brun kabel 4 Anslutning till gul kabel 5 Anslutning till vit kabel 6 Anslutning till svart kabel Systemair AB

29 9 Innan systemet startas När installationen är klar bör följande kontrolleras: att aggregatet har installerats enligt dessa anvisningar att ljuddämpare har installerats och att kanalsystemet är korrekt anslutet till aggregatet. att intaget för utomhusluft är placerat med tillräckligt avstånd till föroreningskällor (utblås från köksfläkt, centraldammsugare och liknande). Se avsnittet om drift i drift- och underhållsanvisningarna. Ställ in rätt datum och klockslag, normalt respektive lågt luftflöde och programmera veckoschemat. Återställ tiden för filterlarm i servicemenyn. Kontrollera att: att fläkthjulet har rätt rotationsriktning enligt rotationsriktningspilen i aggregatet (för TA ). aggregatet inte avger något onormalt ljud manöverpanel och indikeringslampor fungerar. 10 Ytterligare tillbehör Mer information om ljuddämpare, diffusorer/luftriktare, takhuvar, väggaller etc. finns i den tekniska katalogen och de anvisningar som följer med utrustningen Systemair AB

30

31

32 lastpage Systemair AB förbehåller sig rätten att utan föregående meddelande vidta ändringar och förbättringar av innehållet i denna handbok. Industrivägen Skinnskatteberg Tel Fax
