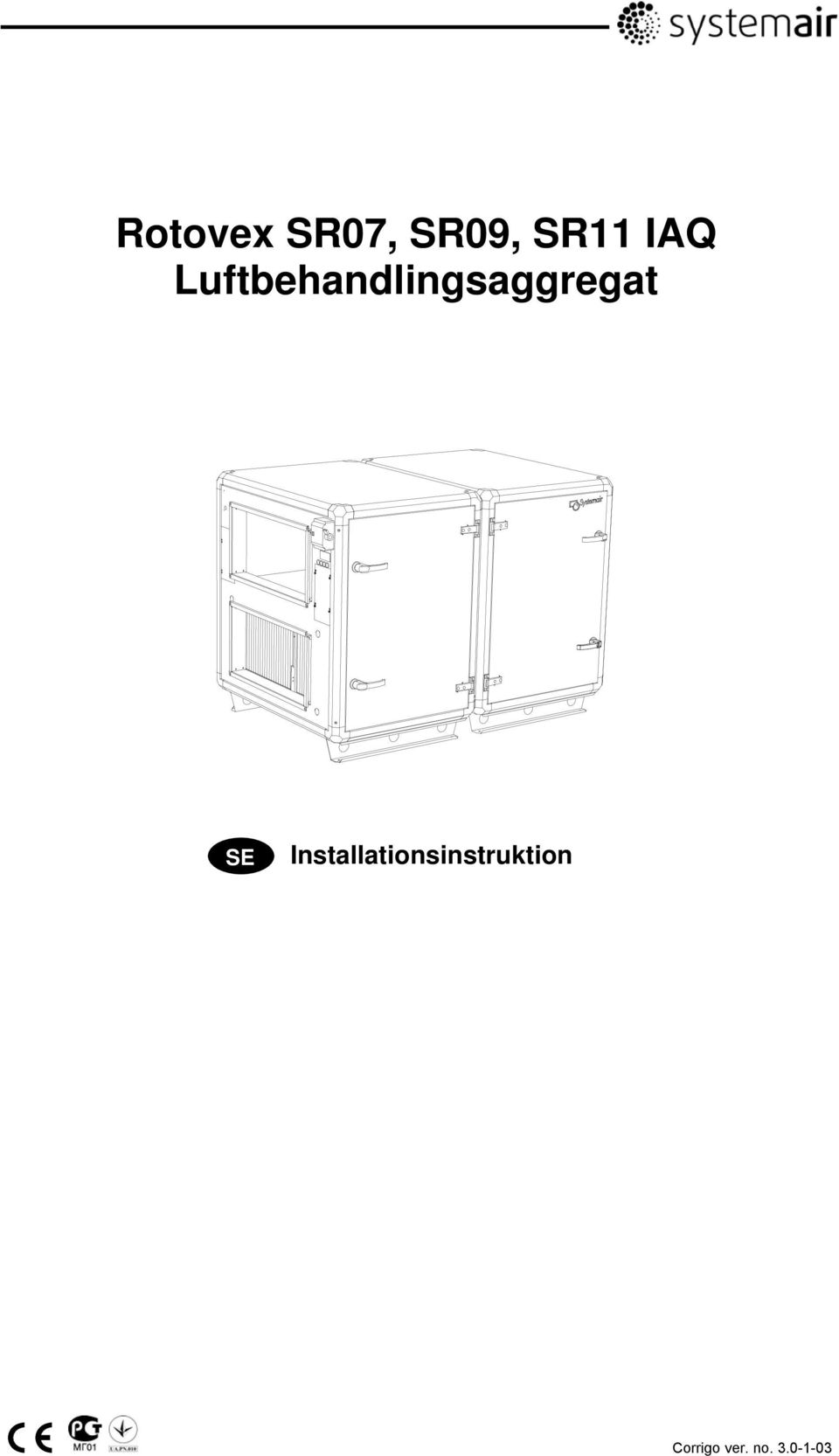

1 Rotovex SR07, SR09, SR11 IAQ Luftbehandlingsaggregat GB SE Corrigo ver. no

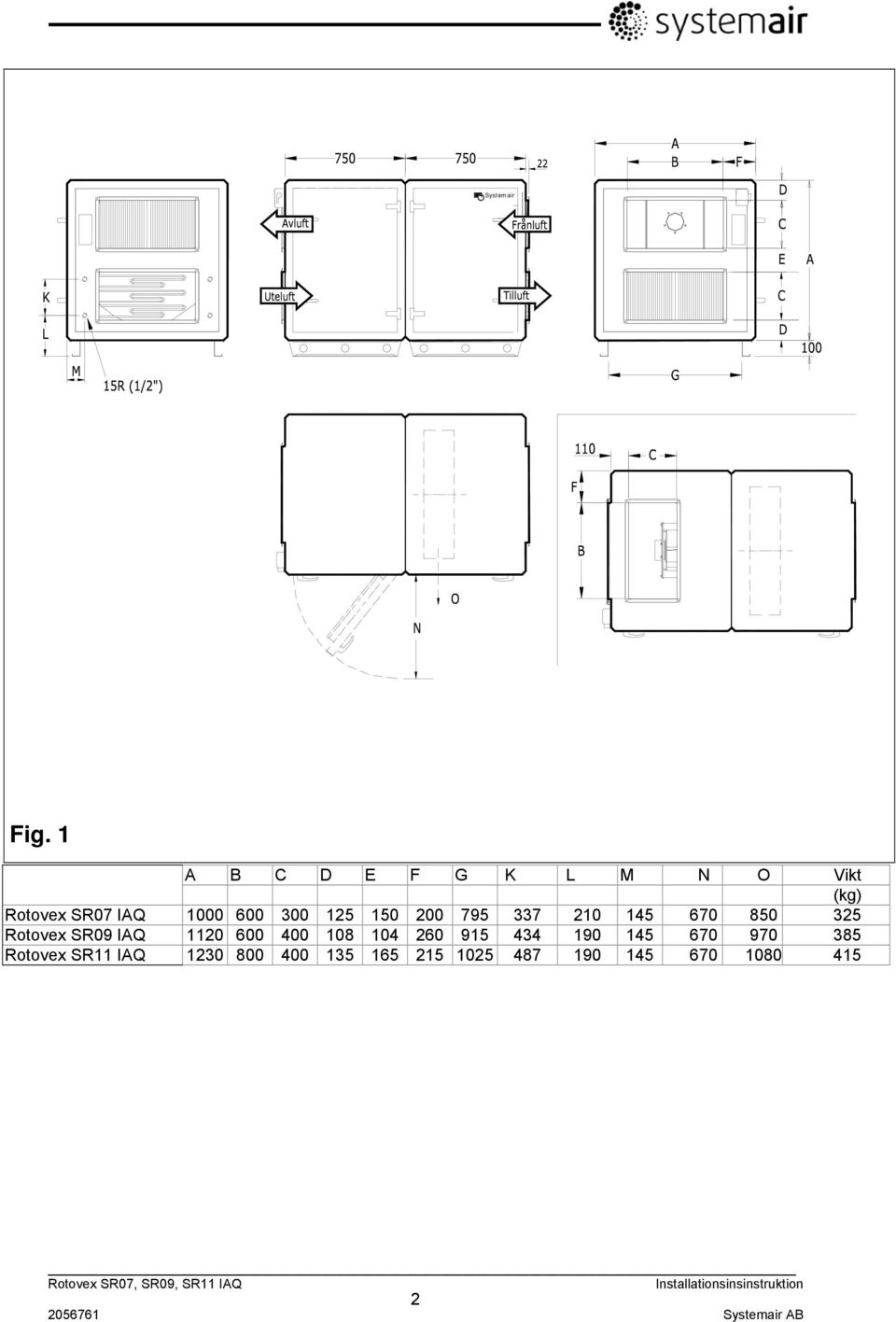

2 Systemair Fig. 1 A B C D E F G K L M N O Vikt (kg) Rotovex SR07 IAQ Rotovex SR09 IAQ Rotovex SR11 IAQ Rotovex SR07, SR09, SR11 IAQ Installationsinsinstruktion Systemair AB

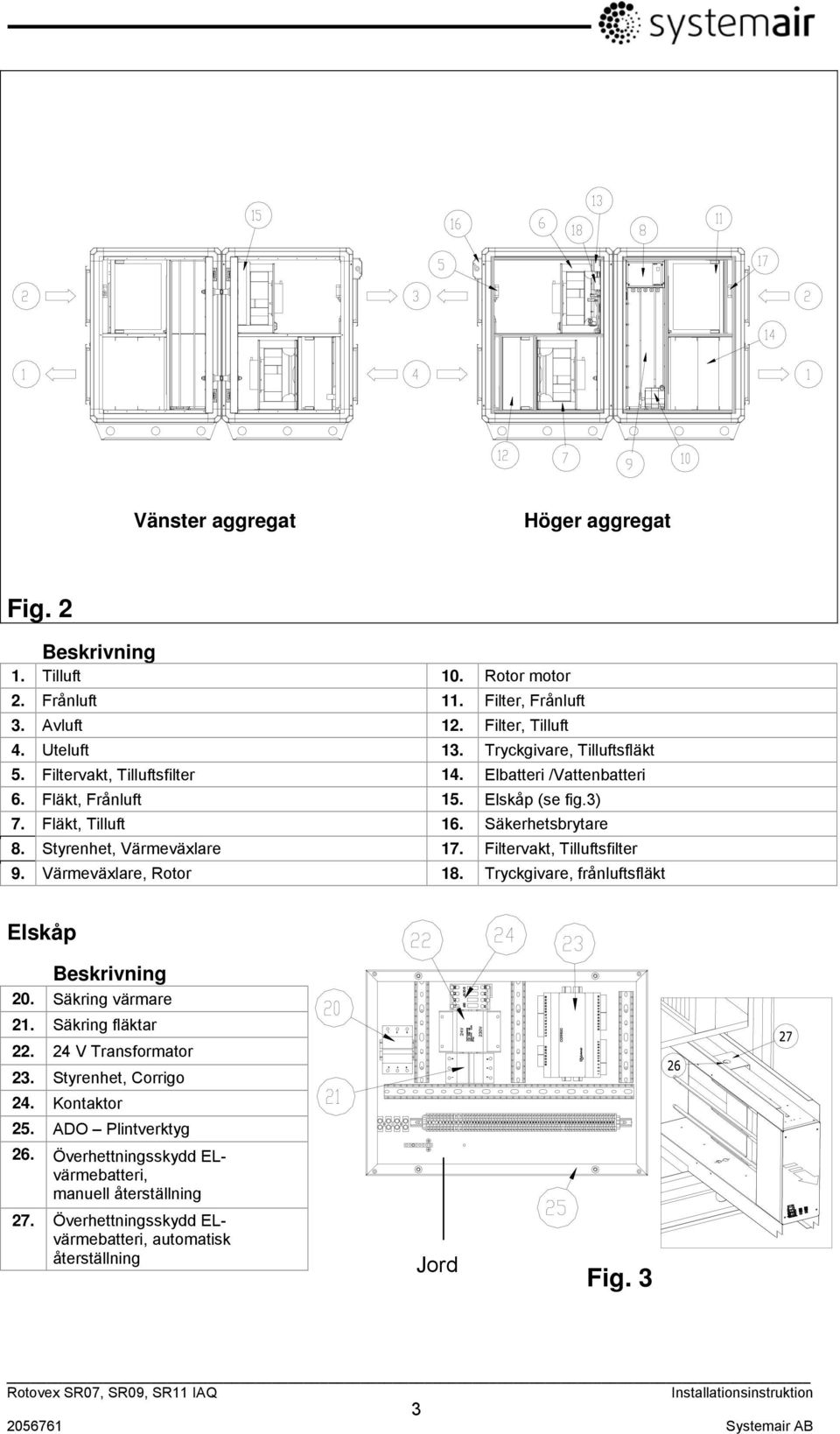

3 Vänster aggregat Höger aggregat Fig. 2 Beskrivning 1. Tilluft 10. Rotor motor 2. Frånluft 11. Filter, Frånluft 3. Avluft 12. Filter, Tilluft 4. Uteluft 13. Tryckgivare, Tilluftsfläkt 5. Filtervakt, Tilluftsfilter 14. Elbatteri /Vattenbatteri 6. Fläkt, Frånluft 15. Elskåp (se fig.3) 7. Fläkt, Tilluft 16. Säkerhetsbrytare 8. Styrenhet, Värmeväxlare 17. Filtervakt, Tilluftsfilter 9. Värmeväxlare, Rotor 18. Tryckgivare, frånluftsfläkt Elskåp Beskrivning 20. Säkring värmare 21. Säkring fläktar V Transformator 23. Styrenhet, Corrigo 24. Kontaktor 25. ADO Plintverktyg 26. Överhettningsskydd ELvärmebatteri, manuell återställning 27. Överhettningsskydd ELvärmebatteri, automatisk återställning Jord Fig. 3 Rotovex SR07, SR09, SR11 IAQ Systemair AB 3

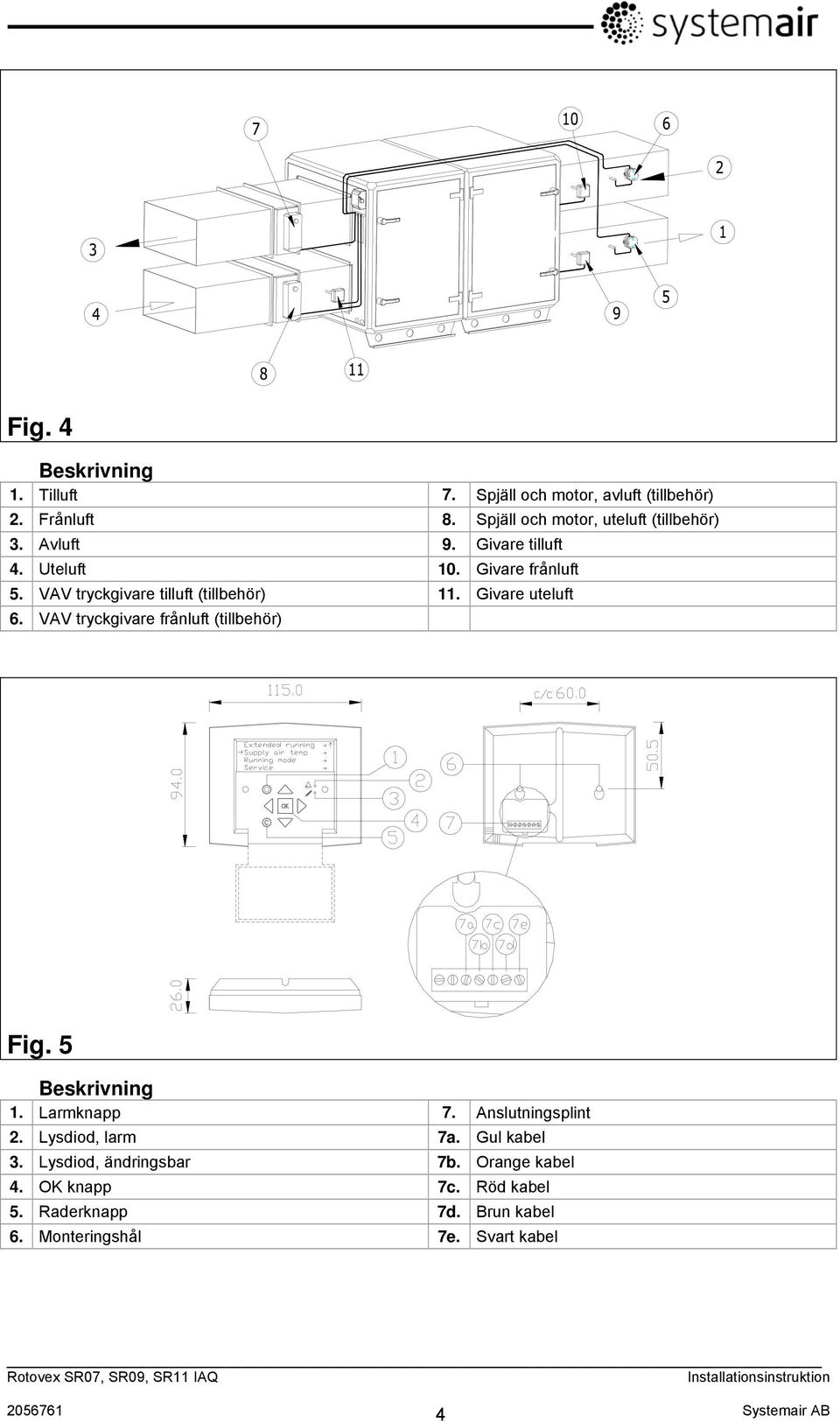

4 Fig. 4 Beskrivning 1. Tilluft 7. Spjäll och motor, avluft (tillbehör) 2. Frånluft 8. Spjäll och motor, uteluft (tillbehör) 3. Avluft 9. Givare tilluft 4. Uteluft 10. Givare frånluft 5. VAV tryckgivare tilluft (tillbehör) 11. Givare uteluft 6. VAV tryckgivare frånluft (tillbehör) Fig. 5 Beskrivning 1. Larmknapp 7. Anslutningsplint 2. Lysdiod, larm 7a. Gul kabel 3. Lysdiod, ändringsbar 7b. Orange kabel 4. OK knapp 7c. Röd kabel 5. Raderknapp 7d. Brun kabel 6. Monteringshål 7e. Svart kabel Rotovex SR07, SR09, SR11 IAQ Systemair AB

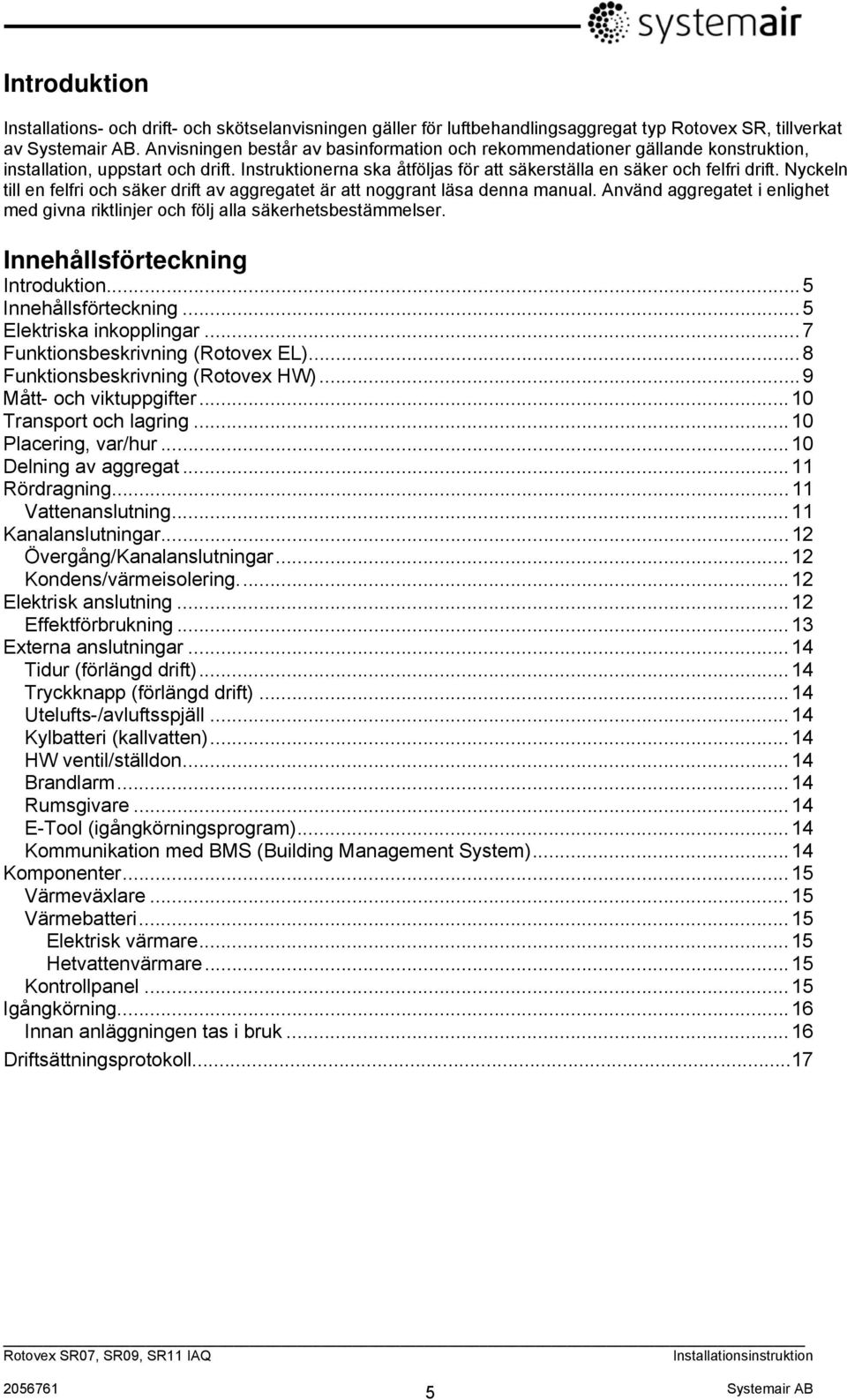

5 Introduktion Installations- och drift- och skötselanvisningen gäller för luftbehandlingsaggregat typ Rotovex SR, tillverkat av Systemair AB. Anvisningen består av basinformation och rekommendationer gällande konstruktion, installation, uppstart och drift. Instruktionerna ska åtföljas för att säkerställa en säker och felfri drift. Nyckeln till en felfri och säker drift av aggregatet är att noggrant läsa denna manual. Använd aggregatet i enlighet med givna riktlinjer och följ alla säkerhetsbestämmelser. Innehållsförteckning Introduktion... 5 Innehållsförteckning... 5 Elektriska inkopplingar... 7 Funktionsbeskrivning (Rotovex EL)... 8 Funktionsbeskrivning (Rotovex HW)... 9 Mått- och viktuppgifter Transport och lagring Placering, var/hur Delning av aggregat Rördragning Vattenanslutning Kanalanslutningar Övergång/Kanalanslutningar Kondens/värmeisolering Elektrisk anslutning Effektförbrukning Externa anslutningar Tidur (förlängd drift) Tryckknapp (förlängd drift) Utelufts-/avluftsspjäll Kylbatteri (kallvatten) HW ventil/ställdon Brandlarm Rumsgivare E-Tool (igångkörningsprogram) Kommunikation med BMS (Building Management System) Komponenter Värmeväxlare Värmebatteri Elektrisk värmare Hetvattenvärmare Kontrollpanel Igångkörning Innan anläggningen tas i bruk Driftsättningsprotokoll...17 Rotovex SR07, SR09, SR11 IAQ Systemair AB

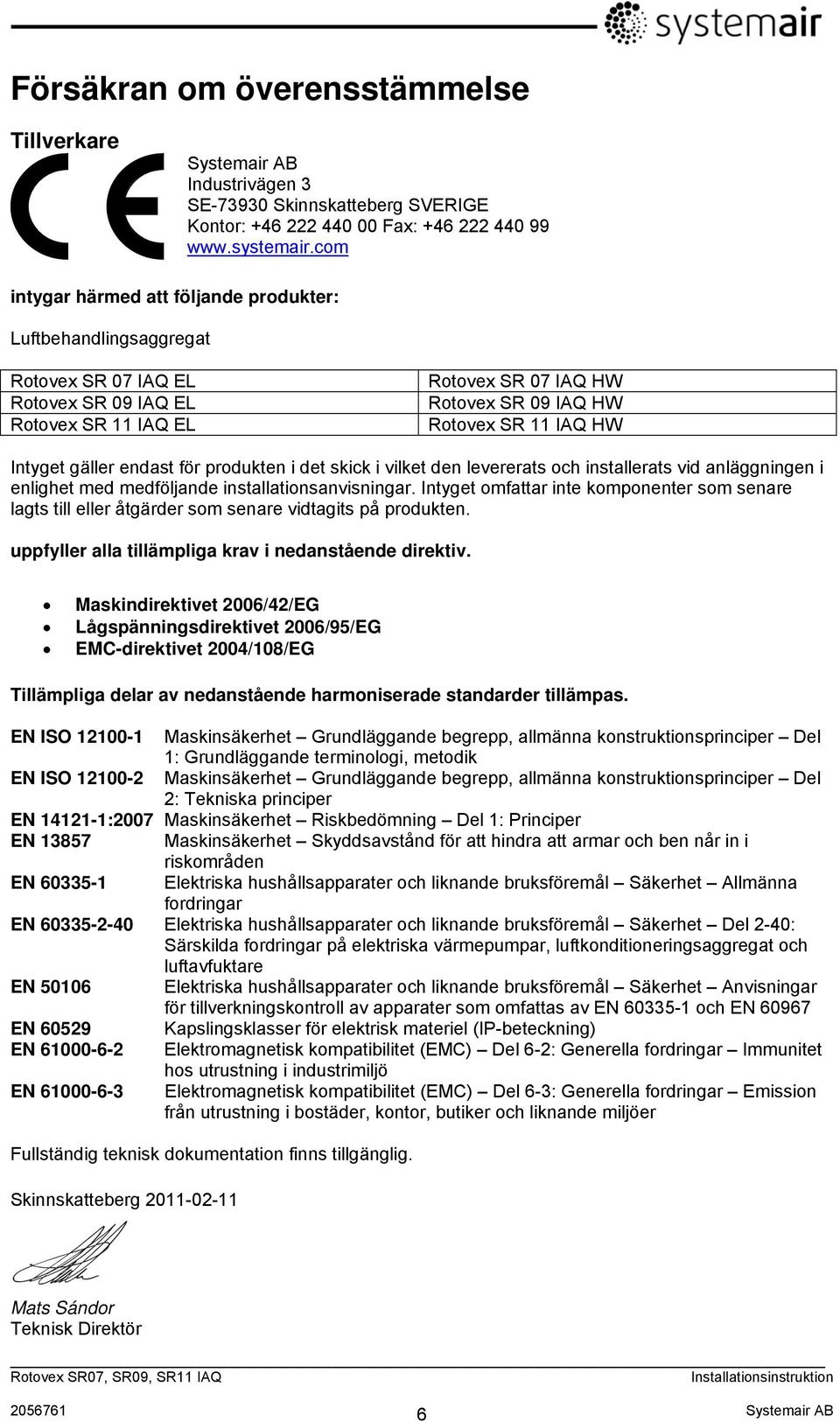

6 Försäkran om överensstämmelse Tillverkare Systemair AB Industrivägen 3 SE Skinnskatteberg SVERIGE Kontor: Fax: intygar härmed att följande produkter: Luftbehandlingsaggregat Rotovex SR 07 IAQ EL Rotovex SR 09 IAQ EL Rotovex SR 11 IAQ EL Rotovex SR 07 IAQ HW Rotovex SR 09 IAQ HW Rotovex SR 11 IAQ HW Intyget gäller endast för produkten i det skick i vilket den levererats och installerats vid anläggningen i enlighet med medföljande installationsanvisningar. Intyget omfattar inte komponenter som senare lagts till eller åtgärder som senare vidtagits på produkten. uppfyller alla tillämpliga krav i nedanstående direktiv. Maskindirektivet 2006/42/EG Lågspänningsdirektivet 2006/95/EG EMC-direktivet 2004/108/EG Tillämpliga delar av nedanstående harmoniserade standarder tillämpas. EN ISO Maskinsäkerhet Grundläggande begrepp, allmänna konstruktionsprinciper Del 1: Grundläggande terminologi, metodik EN ISO Maskinsäkerhet Grundläggande begrepp, allmänna konstruktionsprinciper Del 2: Tekniska principer EN :2007 Maskinsäkerhet Riskbedömning Del 1: Principer EN Maskinsäkerhet Skyddsavstånd för att hindra att armar och ben når in i riskområden EN Elektriska hushållsapparater och liknande bruksföremål Säkerhet Allmänna fordringar EN Elektriska hushållsapparater och liknande bruksföremål Säkerhet Del 2-40: Särskilda fordringar på elektriska värmepumpar, luftkonditioneringsaggregat och luftavfuktare EN Elektriska hushållsapparater och liknande bruksföremål Säkerhet Anvisningar för tillverkningskontroll av apparater som omfattas av EN och EN EN Kapslingsklasser för elektrisk materiel (IP-beteckning) EN Elektromagnetisk kompatibilitet (EMC) Del 6-2: Generella fordringar Immunitet hos utrustning i industrimiljö EN Elektromagnetisk kompatibilitet (EMC) Del 6-3: Generella fordringar Emission från utrustning i bostäder, kontor, butiker och liknande miljöer Fullständig teknisk dokumentation finns tillgänglig. Skinnskatteberg Mats Sándor Teknisk Direktör Rotovex SR07, SR09, SR11 IAQ Systemair AB

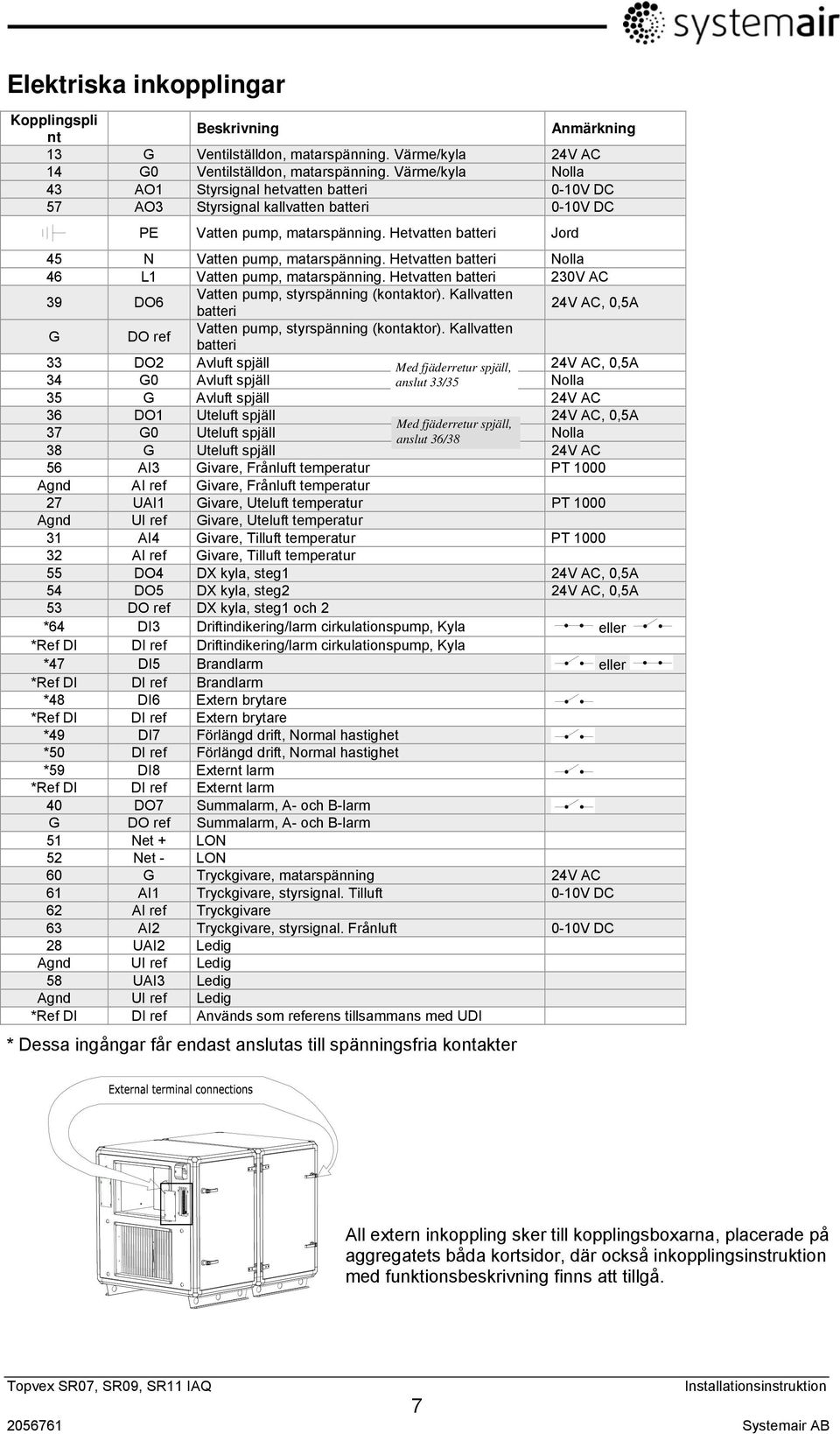

7 Elektriska inkopplingar Kopplingspli nt Beskrivning Anmärkning 13 G Ventilställdon, matarspänning. Värme/kyla 24V AC 14 G0 Ventilställdon, matarspänning. Värme/kyla Nolla 43 AO1 Styrsignal hetvatten batteri 0-10V DC 57 AO3 Styrsignal kallvatten batteri 0-10V DC PE Vatten pump, matarspänning. Hetvatten batteri Jord 45 N Vatten pump, matarspänning. Hetvatten batteri Nolla 46 L1 Vatten pump, matarspänning. Hetvatten batteri 230V AC 39 DO6 Vatten pump, styrspänning (kontaktor). Kallvatten batteri 24V AC, 0,5A G DO ref Vatten pump, styrspänning (kontaktor). Kallvatten batteri 33 DO2 Avluft spjäll Med fjäderretur spjäll, 24V AC, 0,5A 34 G0 Avluft spjäll anslut 33/35 Nolla 35 G Avluft spjäll 24V AC 36 DO1 Uteluft spjäll 24V AC, 0,5A Med fjäderretur spjäll, 37 G0 Uteluft spjäll anslut 36/38 Nolla 38 G Uteluft spjäll 24V AC 56 AI3 Givare, Frånluft temperatur PT 1000 Agnd AI ref Givare, Frånluft temperatur 27 UAI1 Givare, Uteluft temperatur PT 1000 Agnd UI ref Givare, Uteluft temperatur 31 AI4 Givare, Tilluft temperatur PT AI ref Givare, Tilluft temperatur 55 DO4 DX kyla, steg1 24V AC, 0,5A 54 DO5 DX kyla, steg2 24V AC, 0,5A 53 DO ref DX kyla, steg1 och 2 *64 DI3 Driftindikering/larm cirkulationspump, Kyla eller *Ref DI DI ref Driftindikering/larm cirkulationspump, Kyla *47 DI5 Brandlarm eller *Ref DI DI ref Brandlarm *48 DI6 Extern brytare *Ref DI DI ref Extern brytare *49 DI7 Förlängd drift, Normal hastighet *50 DI ref Förlängd drift, Normal hastighet *59 DI8 Externt larm *Ref DI DI ref Externt larm 40 DO7 Summalarm, A- och B-larm G DO ref Summalarm, A- och B-larm 51 Net + LON 52 Net - LON 60 G Tryckgivare, matarspänning 24V AC 61 AI1 Tryckgivare, styrsignal. Tilluft 0-10V DC 62 AI ref Tryckgivare 63 AI2 Tryckgivare, styrsignal. Frånluft 0-10V DC 28 UAI2 Ledig Agnd UI ref Ledig 58 UAI3 Ledig Agnd UI ref Ledig *Ref DI DI ref Används som referens tillsammans med UDI * Dessa ingångar får endast anslutas till spänningsfria kontakter All extern inkoppling sker till kopplingsboxarna, placerade på aggregatets båda kortsidor, där också inkopplingsinstruktion med funktionsbeskrivning finns att tillgå Systemair AB

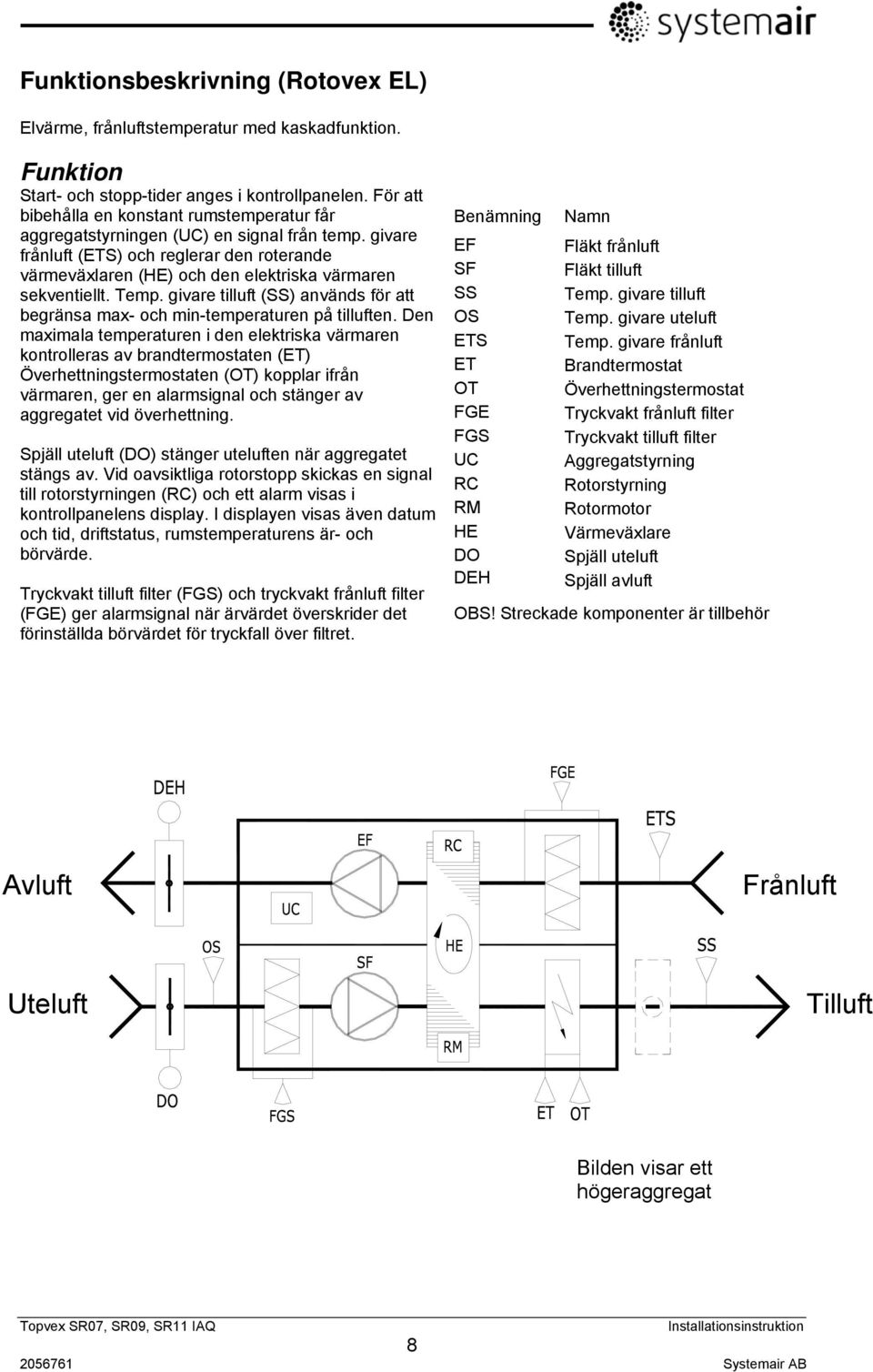

8 Funktionsbeskrivning (Rotovex EL) Elvärme, frånluftstemperatur med kaskadfunktion. Funktion Start- och stopp-tider anges i kontrollpanelen. För att bibehålla en konstant rumstemperatur får aggregatstyrningen (UC) en signal från temp. givare frånluft (ETS) och reglerar den roterande värmeväxlaren (HE) och den elektriska värmaren sekventiellt. Temp. givare tilluft (SS) används för att begränsa max- och min-temperaturen på tilluften. Den maximala temperaturen i den elektriska värmaren kontrolleras av brandtermostaten (ET) Överhettningstermostaten (OT) kopplar ifrån värmaren, ger en alarmsignal och stänger av aggregatet vid överhettning. Spjäll uteluft (DO) stänger uteluften när aggregatet stängs av. Vid oavsiktliga rotorstopp skickas en signal till rotorstyrningen (RC) och ett alarm visas i kontrollpanelens display. I displayen visas även datum och tid, driftstatus, rumstemperaturens är- och börvärde. Tryckvakt tilluft filter (FGS) och tryckvakt frånluft filter (FGE) ger alarmsignal när ärvärdet överskrider det förinställda börvärdet för tryckfall över filtret. Benämning Namn EF Fläkt frånluft SF Fläkt tilluft SS Temp. givare tilluft OS Temp. givare uteluft ETS Temp. givare frånluft ET Brandtermostat OT Överhettningstermostat FGE Tryckvakt frånluft filter FGS Tryckvakt tilluft filter UC Aggregatstyrning RC Rotorstyrning RM Rotormotor HE Värmeväxlare DO Spjäll uteluft DEH Spjäll avluft OBS! Streckade komponenter är tillbehör Avluft Frånluft Uteluft Tilluft Bilden visar ett högeraggregat Systemair AB

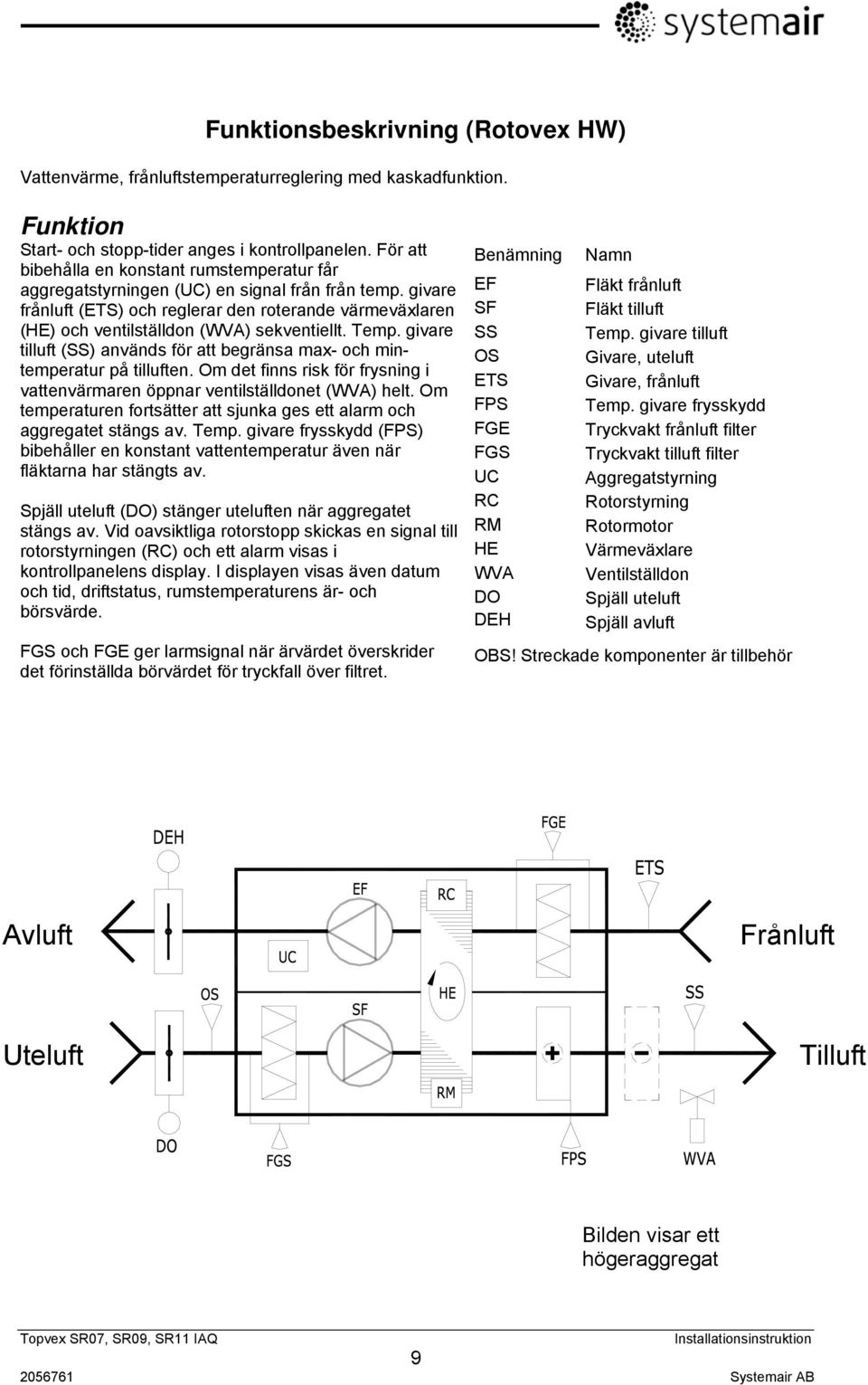

9 Funktionsbeskrivning (Rotovex HW) Vattenvärme, frånluftstemperaturreglering med kaskadfunktion. Funktion Start- och stopp-tider anges i kontrollpanelen. För att bibehålla en konstant rumstemperatur får aggregatstyrningen (UC) en signal från från temp. givare frånluft (ETS) och reglerar den roterande värmeväxlaren (HE) och ventilställdon (WVA) sekventiellt. Temp. givare tilluft (SS) används för att begränsa max- och mintemperatur på tilluften. Om det finns risk för frysning i vattenvärmaren öppnar ventilställdonet (WVA) helt. Om temperaturen fortsätter att sjunka ges ett alarm och aggregatet stängs av. Temp. givare frysskydd (FPS) bibehåller en konstant vattentemperatur även när fläktarna har stängts av. Spjäll uteluft (DO) stänger uteluften när aggregatet stängs av. Vid oavsiktliga rotorstopp skickas en signal till rotorstyrningen (RC) och ett alarm visas i kontrollpanelens display. I displayen visas även datum och tid, driftstatus, rumstemperaturens är- och börsvärde. FGS och FGE ger larmsignal när ärvärdet överskrider det förinställda börvärdet för tryckfall över filtret. Benämning Namn EF Fläkt frånluft SF Fläkt tilluft SS Temp. givare tilluft OS Givare, uteluft ETS Givare, frånluft FPS Temp. givare frysskydd FGE Tryckvakt frånluft filter FGS Tryckvakt tilluft filter UC Aggregatstyrning RC Rotorstyrning RM Rotormotor HE Värmeväxlare WVA Ventilställdon DO Spjäll uteluft DEH Spjäll avluft OBS! Streckade komponenter är tillbehör Avluft Frånluft Uteluft Tilluft Bilden visar ett högeraggregat Systemair AB

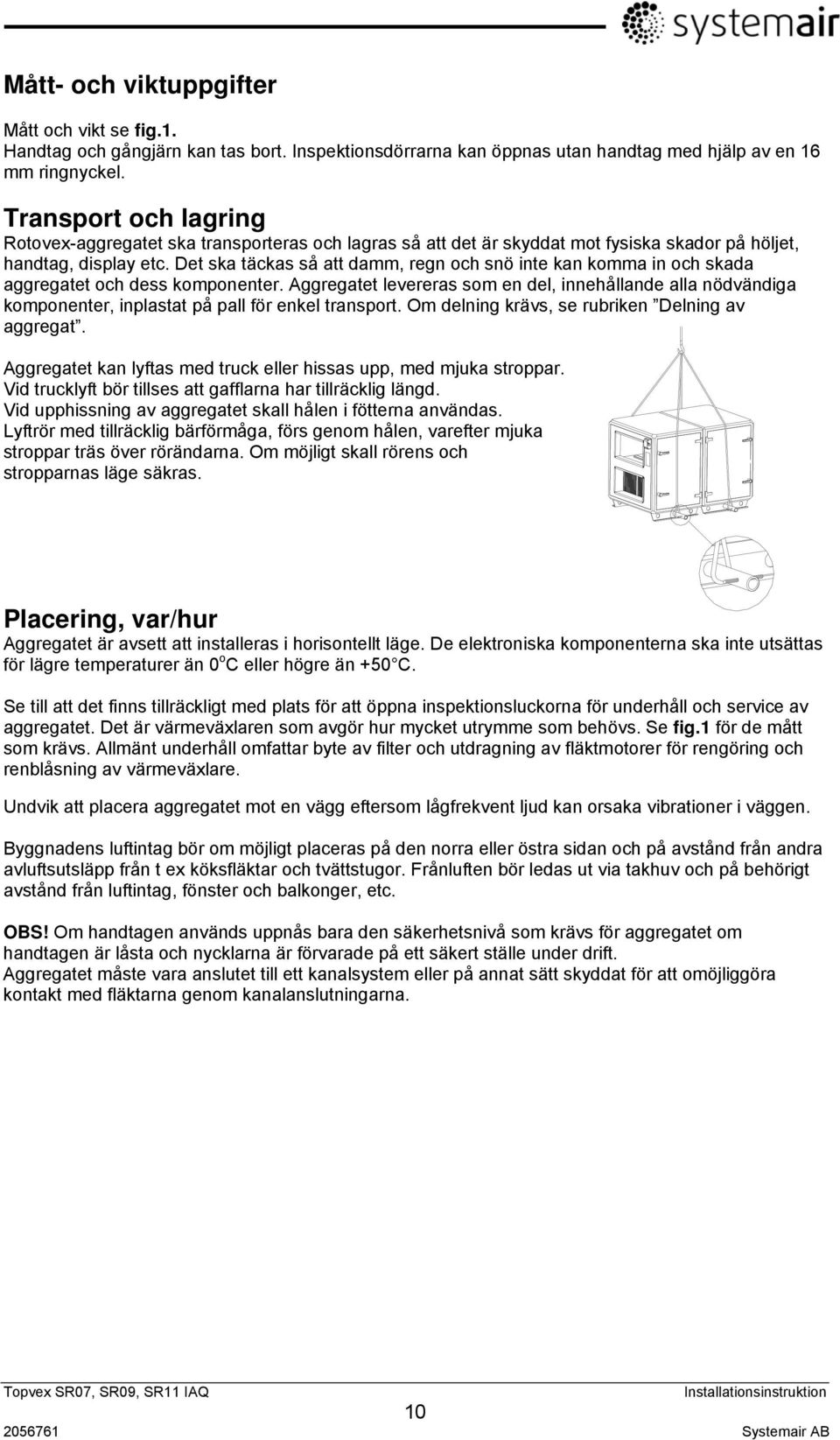

10 Mått- och viktuppgifter Mått och vikt se fig.1. Handtag och gångjärn kan tas bort. Inspektionsdörrarna kan öppnas utan handtag med hjälp av en 16 mm ringnyckel. Transport och lagring Rotovex-aggregatet ska transporteras och lagras så att det är skyddat mot fysiska skador på höljet, handtag, display etc. Det ska täckas så att damm, regn och snö inte kan komma in och skada aggregatet och dess komponenter. Aggregatet levereras som en del, innehållande alla nödvändiga komponenter, inplastat på pall för enkel transport. Om delning krävs, se rubriken Delning av aggregat. Aggregatet kan lyftas med truck eller hissas upp, med mjuka stroppar. Vid trucklyft bör tillses att gafflarna har tillräcklig längd. Vid upphissning av aggregatet skall hålen i fötterna användas. Lyftrör med tillräcklig bärförmåga, förs genom hålen, varefter mjuka stroppar träs över rörändarna. Om möjligt skall rörens och stropparnas läge säkras. Placering, var/hur Aggregatet är avsett att installeras i horisontellt läge. De elektroniska komponenterna ska inte utsättas för lägre temperaturer än 0 o C eller högre än +50 C. Se till att det finns tillräckligt med plats för att öppna inspektionsluckorna för underhåll och service av aggregatet. Det är värmeväxlaren som avgör hur mycket utrymme som behövs. Se fig.1 för de mått som krävs. Allmänt underhåll omfattar byte av filter och utdragning av fläktmotorer för rengöring och renblåsning av värmeväxlare. Undvik att placera aggregatet mot en vägg eftersom lågfrekvent ljud kan orsaka vibrationer i väggen. Byggnadens luftintag bör om möjligt placeras på den norra eller östra sidan och på avstånd från andra avluftsutsläpp från t ex köksfläktar och tvättstugor. Frånluften bör ledas ut via takhuv och på behörigt avstånd från luftintag, fönster och balkonger, etc. OBS! Om handtagen används uppnås bara den säkerhetsnivå som krävs för aggregatet om handtagen är låsta och nycklarna är förvarade på ett säkert ställe under drift. Aggregatet måste vara anslutet till ett kanalsystem eller på annat sätt skyddat för att omöjliggöra kontakt med fläktarna genom kanalanslutningarna Systemair AB

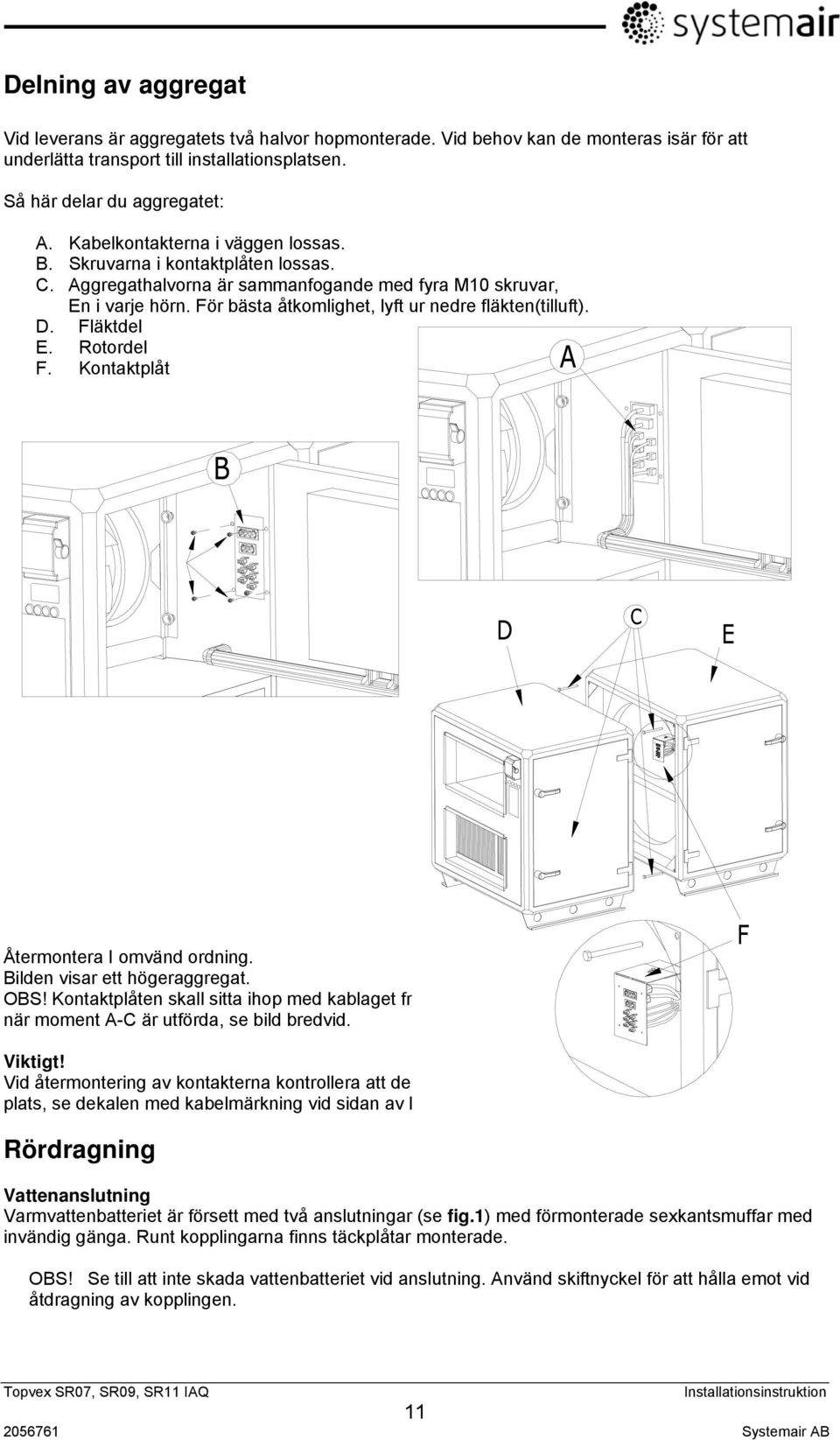

11 Delning av aggregat Vid leverans är aggregatets två halvor hopmonterade. Vid behov kan de monteras isär för att underlätta transport till installationsplatsen. Så här delar du aggregatet: A. Kabelkontakterna i väggen lossas. B. Skruvarna i kontaktplåten lossas. C. Aggregathalvorna är sammanfogande med fyra M10 skruvar, En i varje hörn. För bästa åtkomlighet, lyft ur nedre fläkten(tilluft). D. Fläktdel E. Rotordel F. Kontaktplåt Återmontera I omvänd ordning. Bilden visar ett högeraggregat. OBS! Kontaktplåten skall sitta ihop med kablaget från rotordelen när moment A-C är utförda, se bild bredvid. Viktigt! Vid återmontering av kontakterna kontrollera att de kommer på rätt plats, se dekalen med kabelmärkning vid sidan av kabelgenomföringen. Rördragning Vattenanslutning Varmvattenbatteriet är försett med två anslutningar (se fig.1) med förmonterade sexkantsmuffar med invändig gänga. Runt kopplingarna finns täckplåtar monterade. OBS! Se till att inte skada vattenbatteriet vid anslutning. Använd skiftnyckel för att hålla emot vid åtdragning av kopplingen Systemair AB

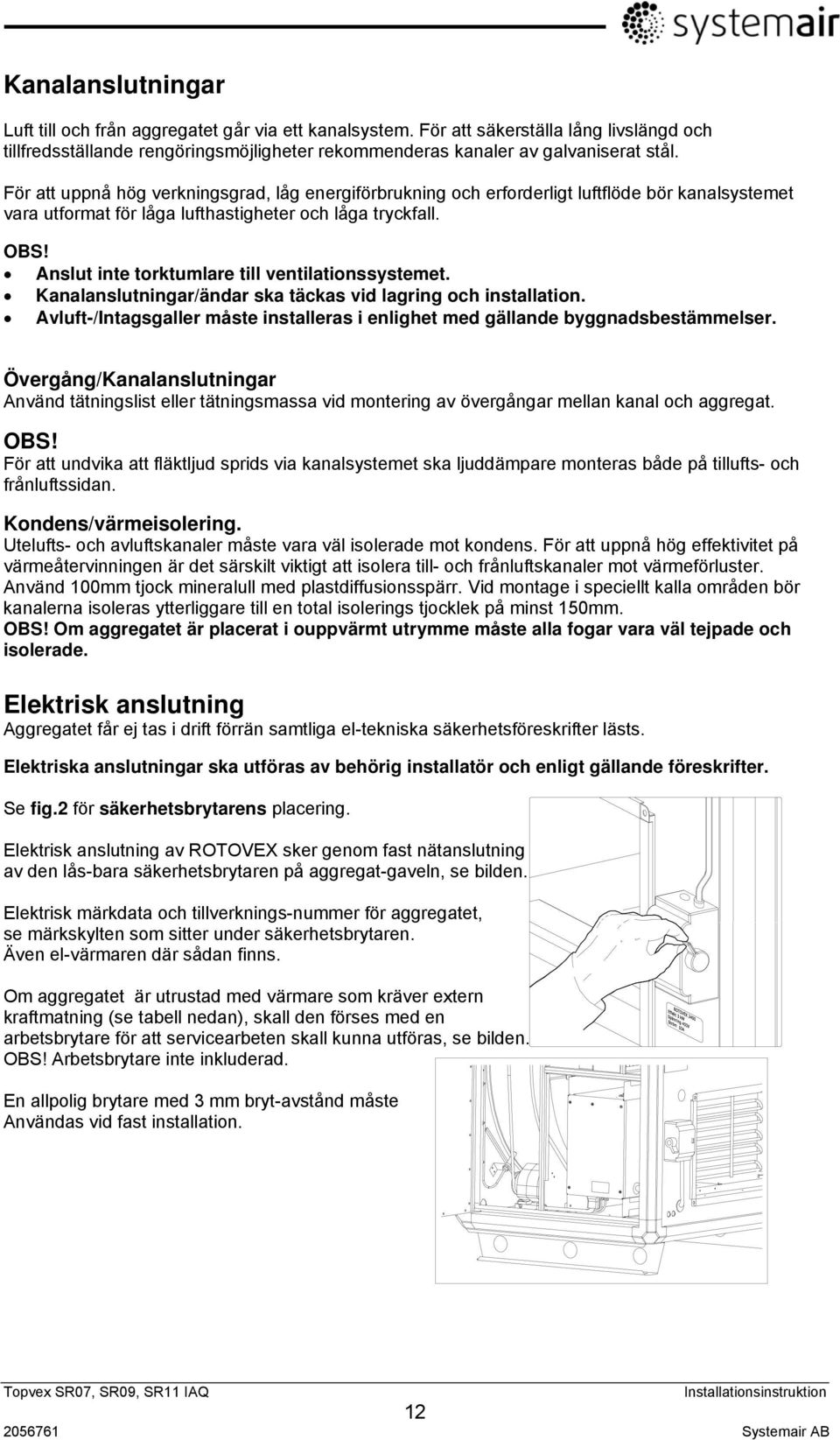

12 Kanalanslutningar Luft till och från aggregatet går via ett kanalsystem. För att säkerställa lång livslängd och tillfredsställande rengöringsmöjligheter rekommenderas kanaler av galvaniserat stål. För att uppnå hög verkningsgrad, låg energiförbrukning och erforderligt luftflöde bör kanalsystemet vara utformat för låga lufthastigheter och låga tryckfall. OBS! Anslut inte torktumlare till ventilationssystemet. Kanalanslutningar/ändar ska täckas vid lagring och installation. Avluft-/Intagsgaller måste installeras i enlighet med gällande byggnadsbestämmelser. Övergång/Kanalanslutningar Använd tätningslist eller tätningsmassa vid montering av övergångar mellan kanal och aggregat. OBS! För att undvika att fläktljud sprids via kanalsystemet ska ljuddämpare monteras både på tillufts- och frånluftssidan. Kondens/värmeisolering. Utelufts- och avluftskanaler måste vara väl isolerade mot kondens. För att uppnå hög effektivitet på värmeåtervinningen är det särskilt viktigt att isolera till- och frånluftskanaler mot värmeförluster. Använd 100mm tjock mineralull med plastdiffusionsspärr. Vid montage i speciellt kalla områden bör kanalerna isoleras ytterliggare till en total isolerings tjocklek på minst 150mm. OBS! Om aggregatet är placerat i ouppvärmt utrymme måste alla fogar vara väl tejpade och isolerade. Elektrisk anslutning Aggregatet får ej tas i drift förrän samtliga el-tekniska säkerhetsföreskrifter lästs. Elektriska anslutningar ska utföras av behörig installatör och enligt gällande föreskrifter. Se fig.2 för säkerhetsbrytarens placering. Elektrisk anslutning av ROTOVEX sker genom fast nätanslutning av den lås-bara säkerhetsbrytaren på aggregat-gaveln, se bilden. Elektrisk märkdata och tillverknings-nummer för aggregatet, se märkskylten som sitter under säkerhetsbrytaren. Även el-värmaren där sådan finns. Om aggregatet är utrustad med värmare som kräver extern kraftmatning (se tabell nedan), skall den förses med en arbetsbrytare för att servicearbeten skall kunna utföras, se bilden. OBS! Arbetsbrytare inte inkluderad. En allpolig brytare med 3 mm bryt-avstånd måste Användas vid fast installation Systemair AB

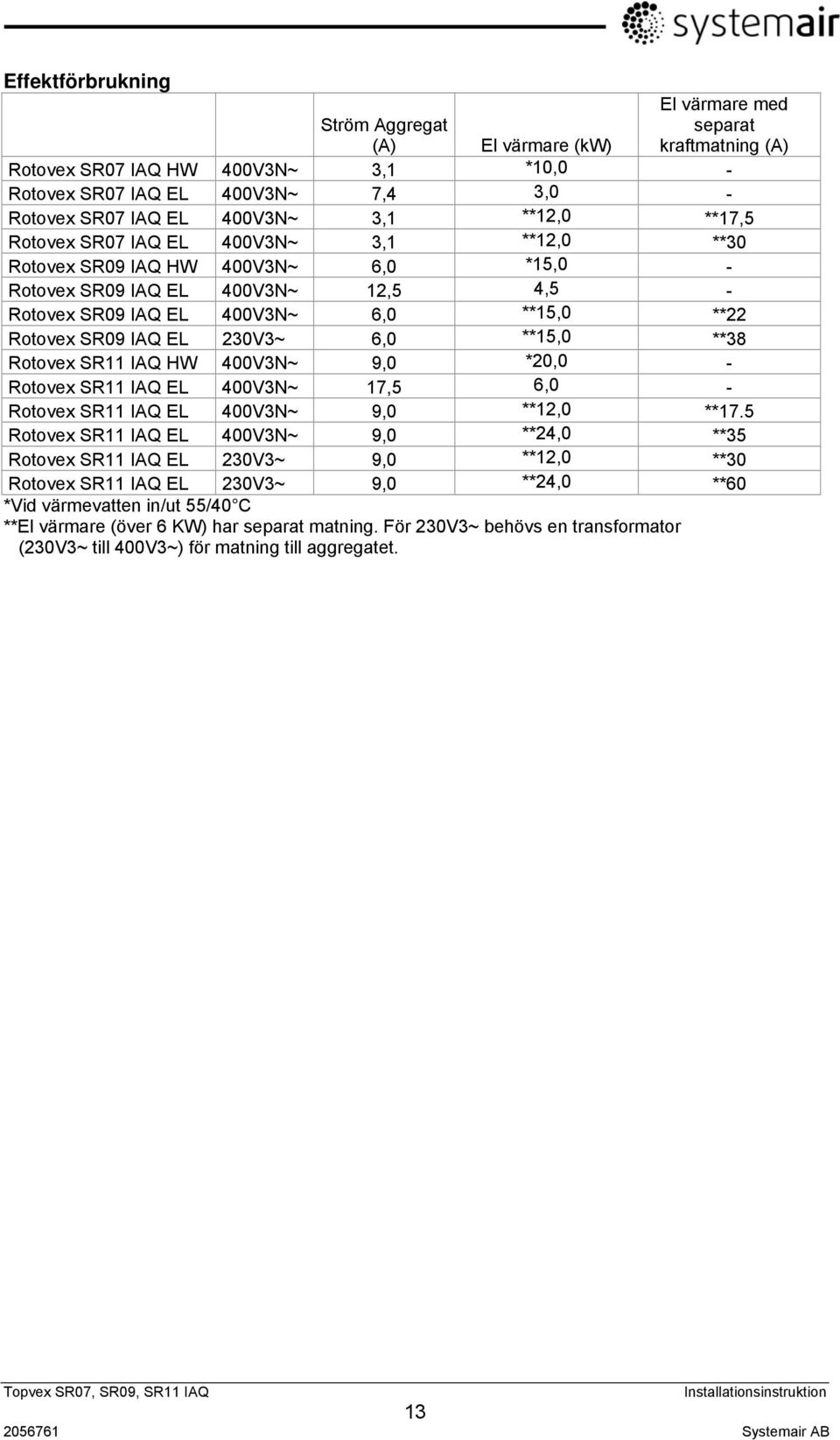

13 Effektförbrukning El värmare med Ström Aggregat (A) El värmare (kw) separat kraftmatning (A) Rotovex SR07 IAQ HW 400V3N~ 3,1 *10,0 - Rotovex SR07 IAQ EL 400V3N~ 7,4 3,0 - Rotovex SR07 IAQ EL 400V3N~ 3,1 **12,0 **17,5 Rotovex SR07 IAQ EL 400V3N~ 3,1 **12,0 **30 Rotovex SR09 IAQ HW 400V3N~ 6,0 *15,0 - Rotovex SR09 IAQ EL 400V3N~ 12,5 4,5 - Rotovex SR09 IAQ EL 400V3N~ 6,0 **15,0 **22 Rotovex SR09 IAQ EL 230V3~ 6,0 **15,0 **38 Rotovex SR11 IAQ HW 400V3N~ 9,0 *20,0 - Rotovex SR11 IAQ EL 400V3N~ 17,5 6,0 - Rotovex SR11 IAQ EL 400V3N~ 9,0 **12,0 **17.5 Rotovex SR11 IAQ EL 400V3N~ 9,0 **24,0 **35 Rotovex SR11 IAQ EL 230V3~ 9,0 **12,0 **30 Rotovex SR11 IAQ EL 230V3~ 9,0 **24,0 **60 *Vid värmevatten in/ut 55/40 C **El värmare (över 6 KW) har separat matning. För 230V3~ behövs en transformator (230V3~ till 400V3~) för matning till aggregatet Systemair AB

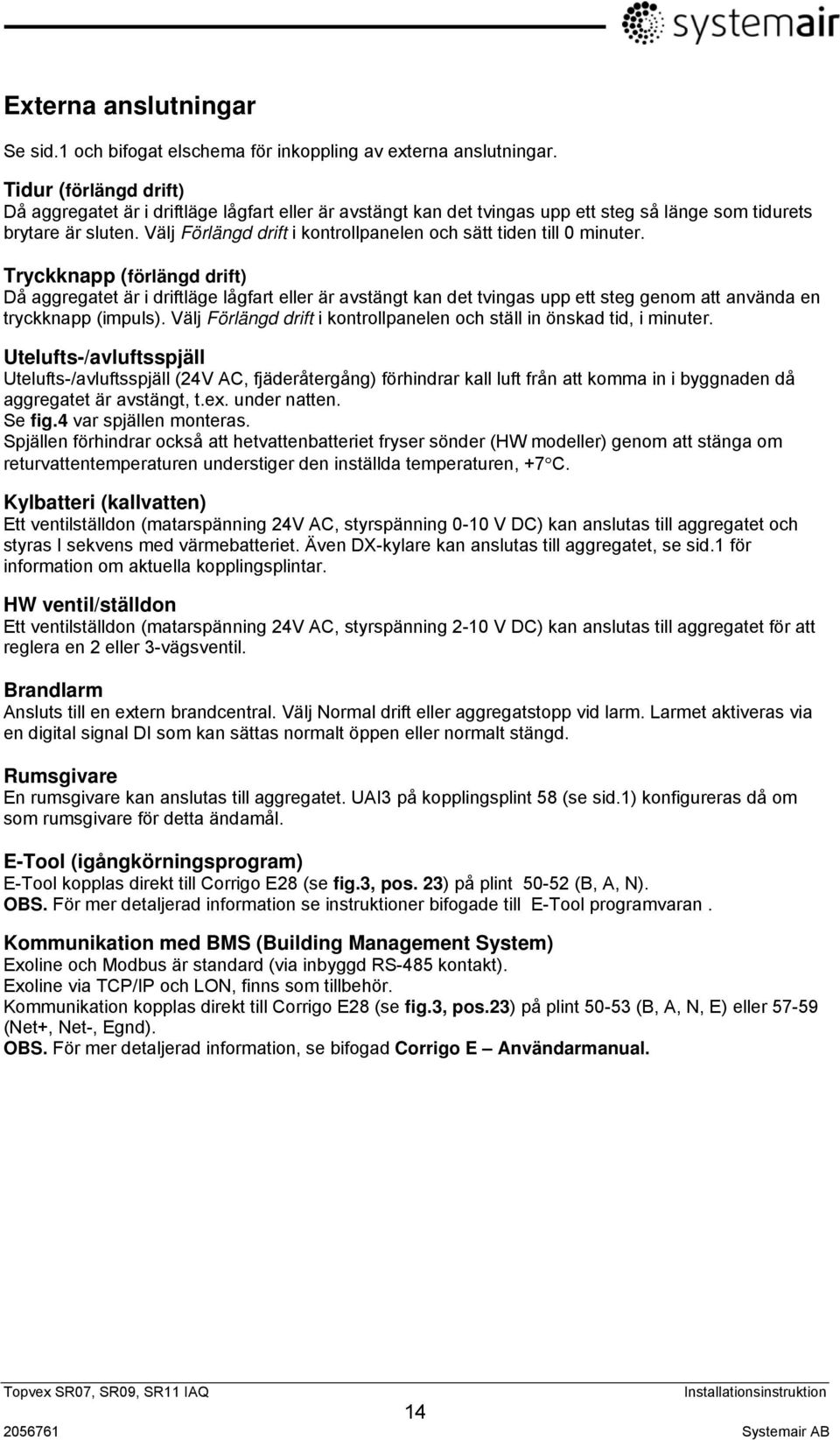

14 Externa anslutningar Se sid.1 och bifogat elschema för inkoppling av externa anslutningar. Tidur (förlängd drift) Då aggregatet är i driftläge lågfart eller är avstängt kan det tvingas upp ett steg så länge som tidurets brytare är sluten. Välj Förlängd drift i kontrollpanelen och sätt tiden till 0 minuter. Tryckknapp (förlängd drift) Då aggregatet är i driftläge lågfart eller är avstängt kan det tvingas upp ett steg genom att använda en tryckknapp (impuls). Välj Förlängd drift i kontrollpanelen och ställ in önskad tid, i minuter. Utelufts-/avluftsspjäll Utelufts-/avluftsspjäll (24V AC, fjäderåtergång) förhindrar kall luft från att komma in i byggnaden då aggregatet är avstängt, t.ex. under natten. Se fig.4 var spjällen monteras. Spjällen förhindrar också att hetvattenbatteriet fryser sönder (HW modeller) genom att stänga om returvattentemperaturen understiger den inställda temperaturen, +7 C. Kylbatteri (kallvatten) Ett ventilställdon (matarspänning 24V AC, styrspänning 0-10 V DC) kan anslutas till aggregatet och styras I sekvens med värmebatteriet. Även DX-kylare kan anslutas till aggregatet, se sid.1 för information om aktuella kopplingsplintar. HW ventil/ställdon Ett ventilställdon (matarspänning 24V AC, styrspänning 2-10 V DC) kan anslutas till aggregatet för att reglera en 2 eller 3-vägsventil. Brandlarm Ansluts till en extern brandcentral. Välj Normal drift eller aggregatstopp vid larm. Larmet aktiveras via en digital signal DI som kan sättas normalt öppen eller normalt stängd. Rumsgivare En rumsgivare kan anslutas till aggregatet. UAI3 på kopplingsplint 58 (se sid.1) konfigureras då om som rumsgivare för detta ändamål. E-Tool (igångkörningsprogram) E-Tool kopplas direkt till Corrigo E28 (se fig.3, pos. 23) på plint (B, A, N). OBS. För mer detaljerad information se instruktioner bifogade till E-Tool programvaran. Kommunikation med BMS (Building Management System) Exoline och Modbus är standard (via inbyggd RS-485 kontakt). Exoline via TCP/IP och LON, finns som tillbehör. Kommunikation kopplas direkt till Corrigo E28 (se fig.3, pos.23) på plint (B, A, N, E) eller (Net+, Net-, Egnd). OBS. För mer detaljerad information, se bifogad Corrigo E Användarmanual Systemair AB

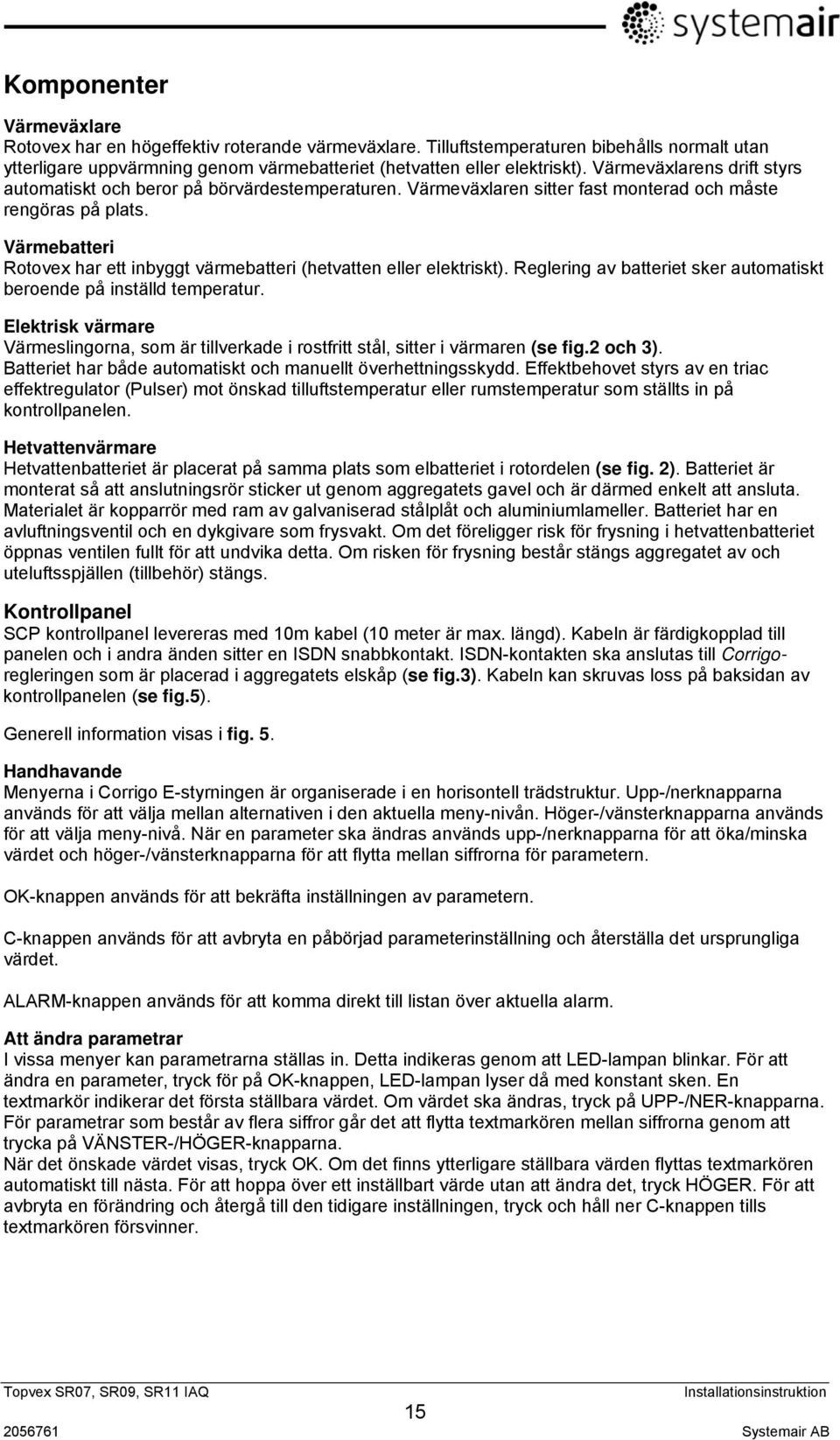

15 Komponenter Värmeväxlare Rotovex har en högeffektiv roterande värmeväxlare. Tilluftstemperaturen bibehålls normalt utan ytterligare uppvärmning genom värmebatteriet (hetvatten eller elektriskt). Värmeväxlarens drift styrs automatiskt och beror på börvärdestemperaturen. Värmeväxlaren sitter fast monterad och måste rengöras på plats. Värmebatteri Rotovex har ett inbyggt värmebatteri (hetvatten eller elektriskt). Reglering av batteriet sker automatiskt beroende på inställd temperatur. Elektrisk värmare Värmeslingorna, som är tillverkade i rostfritt stål, sitter i värmaren (se fig.2 och 3). Batteriet har både automatiskt och manuellt överhettningsskydd. Effektbehovet styrs av en triac effektregulator (Pulser) mot önskad tilluftstemperatur eller rumstemperatur som ställts in på kontrollpanelen. Hetvattenvärmare Hetvattenbatteriet är placerat på samma plats som elbatteriet i rotordelen (se fig. 2). Batteriet är monterat så att anslutningsrör sticker ut genom aggregatets gavel och är därmed enkelt att ansluta. Materialet är kopparrör med ram av galvaniserad stålplåt och aluminiumlameller. Batteriet har en avluftningsventil och en dykgivare som frysvakt. Om det föreligger risk för frysning i hetvattenbatteriet öppnas ventilen fullt för att undvika detta. Om risken för frysning består stängs aggregatet av och uteluftsspjällen (tillbehör) stängs. Kontrollpanel SCP kontrollpanel levereras med 10m kabel (10 meter är max. längd). Kabeln är färdigkopplad till panelen och i andra änden sitter en ISDN snabbkontakt. ISDN-kontakten ska anslutas till Corrigoregleringen som är placerad i aggregatets elskåp (se fig.3). Kabeln kan skruvas loss på baksidan av kontrollpanelen (se fig.5). Generell information visas i fig. 5. Handhavande Menyerna i Corrigo E-styrningen är organiserade i en horisontell trädstruktur. Upp-/nerknapparna används för att välja mellan alternativen i den aktuella meny-nivån. Höger-/vänsterknapparna används för att välja meny-nivå. När en parameter ska ändras används upp-/nerknapparna för att öka/minska värdet och höger-/vänsterknapparna för att flytta mellan siffrorna för parametern. OK-knappen används för att bekräfta inställningen av parametern. C-knappen används för att avbryta en påbörjad parameterinställning och återställa det ursprungliga värdet. ALARM-knappen används för att komma direkt till listan över aktuella alarm. Att ändra parametrar I vissa menyer kan parametrarna ställas in. Detta indikeras genom att LED-lampan blinkar. För att ändra en parameter, tryck för på OK-knappen, LED-lampan lyser då med konstant sken. En textmarkör indikerar det första ställbara värdet. Om värdet ska ändras, tryck på UPP-/NER-knapparna. För parametrar som består av flera siffror går det att flytta textmarkören mellan siffrorna genom att trycka på VÄNSTER-/HÖGER-knapparna. När det önskade värdet visas, tryck OK. Om det finns ytterligare ställbara värden flyttas textmarkören automatiskt till nästa. För att hoppa över ett inställbart värde utan att ändra det, tryck HÖGER. För att avbryta en förändring och återgå till den tidigare inställningen, tryck och håll ner C-knappen tills textmarkören försvinner Systemair AB

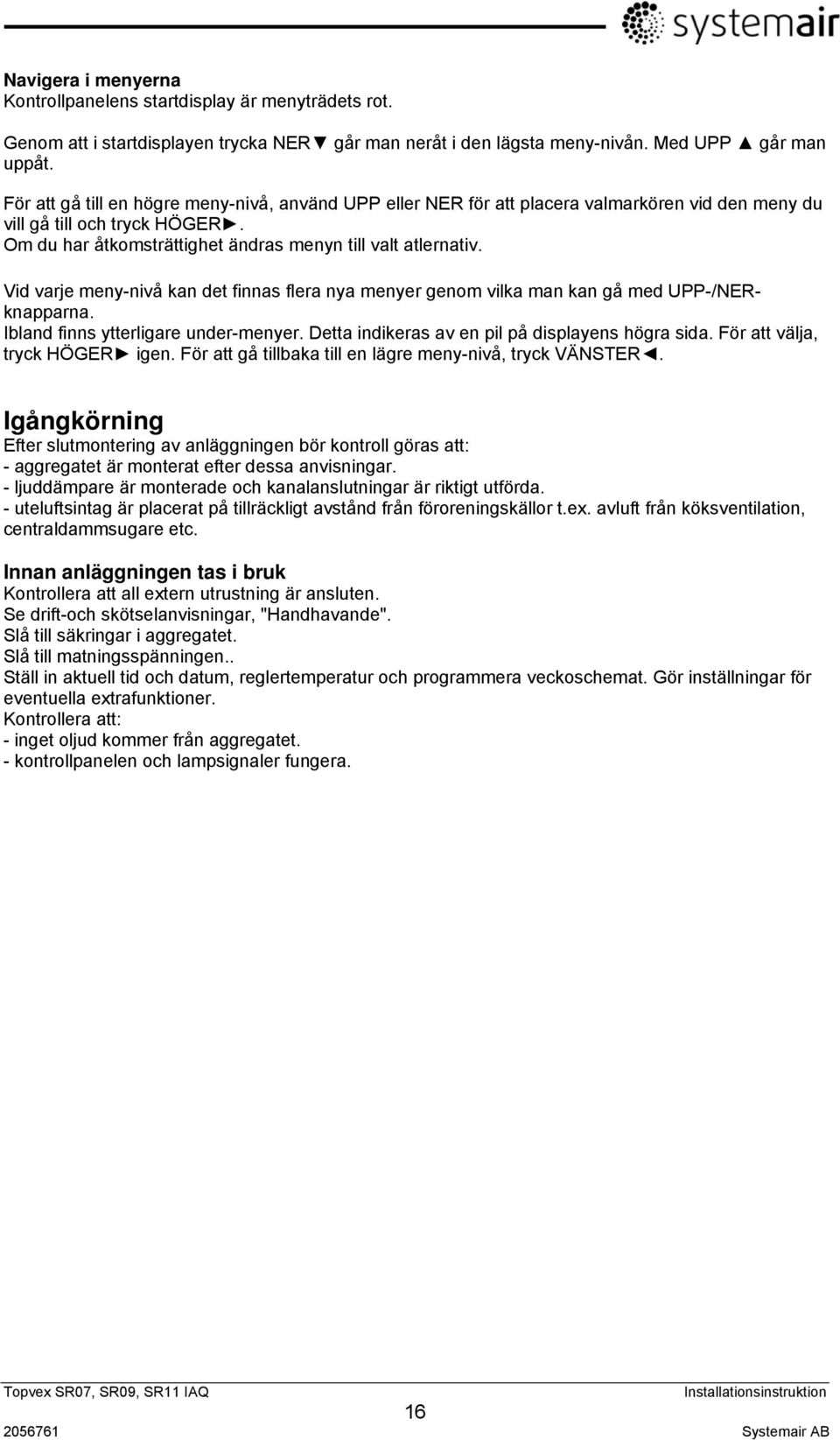

16 Navigera i menyerna Kontrollpanelens startdisplay är menyträdets rot. Genom att i startdisplayen trycka NER går man neråt i den lägsta meny-nivån. Med UPP går man uppåt. För att gå till en högre meny-nivå, använd UPP eller NER för att placera valmarkören vid den meny du vill gå till och tryck HÖGER. Om du har åtkomsträttighet ändras menyn till valt atlernativ. Vid varje meny-nivå kan det finnas flera nya menyer genom vilka man kan gå med UPP-/NERknapparna. Ibland finns ytterligare under-menyer. Detta indikeras av en pil på displayens högra sida. För att välja, tryck HÖGER igen. För att gå tillbaka till en lägre meny-nivå, tryck VÄNSTER. Igångkörning Efter slutmontering av anläggningen bör kontroll göras att: - aggregatet är monterat efter dessa anvisningar. - ljuddämpare är monterade och kanalanslutningar är riktigt utförda. - uteluftsintag är placerat på tillräckligt avstånd från föroreningskällor t.ex. avluft från köksventilation, centraldammsugare etc. Innan anläggningen tas i bruk Kontrollera att all extern utrustning är ansluten. Se drift-och skötselanvisningar, "Handhavande". Slå till säkringar i aggregatet. Slå till matningsspänningen.. Ställ in aktuell tid och datum, reglertemperatur och programmera veckoschemat. Gör inställningar för eventuella extrafunktioner. Kontrollera att: - inget oljud kommer från aggregatet. - kontrollpanelen och lampsignaler fungera Systemair AB

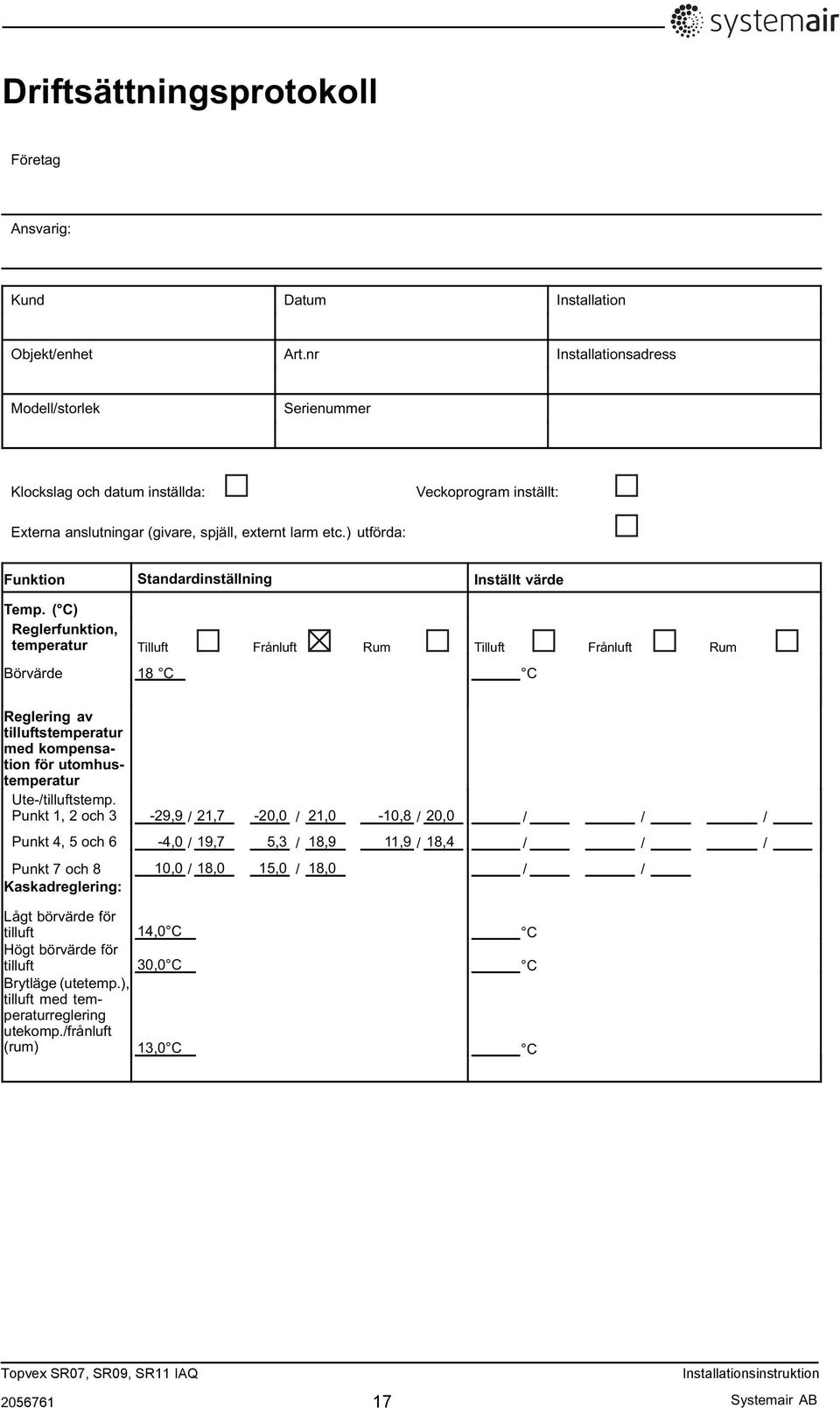

17

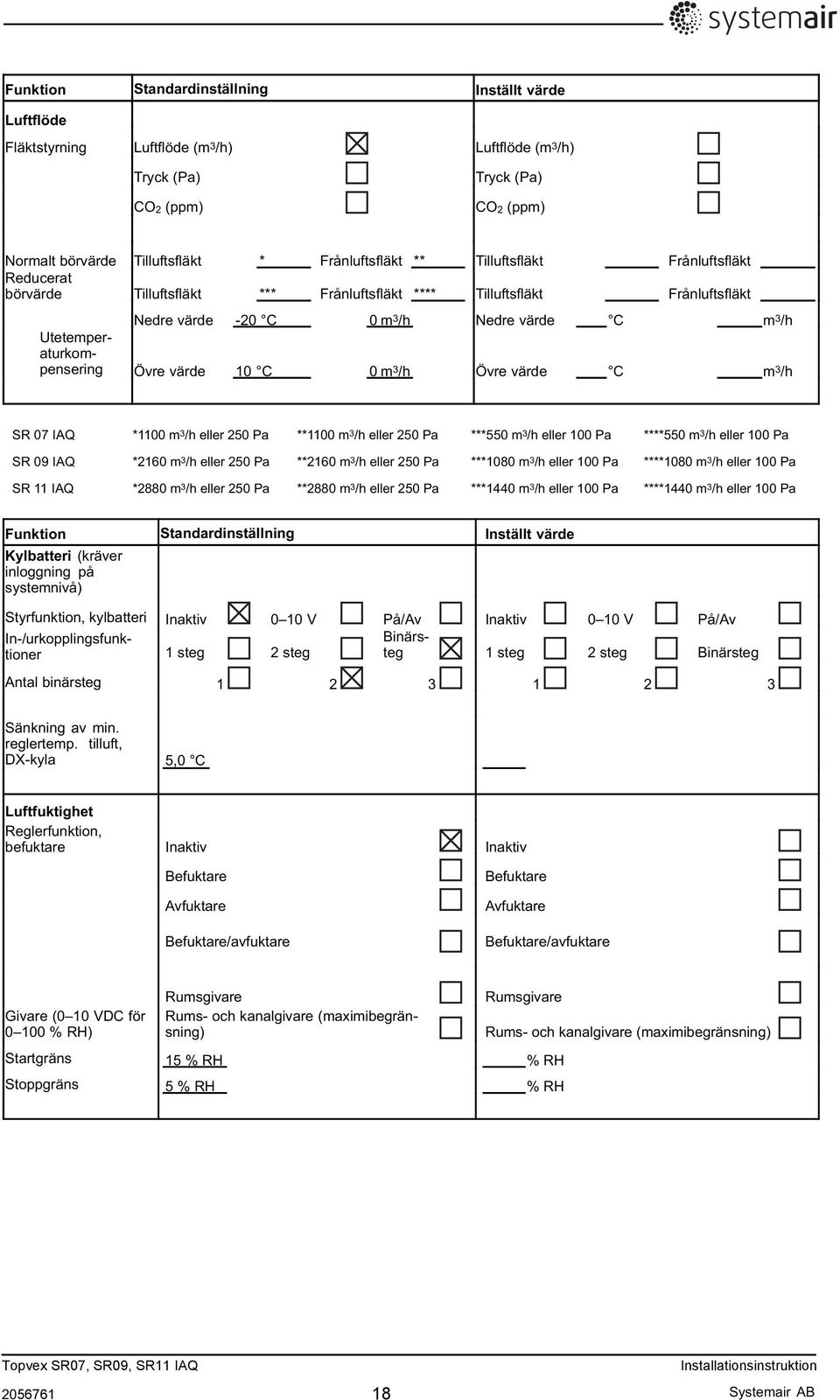

18

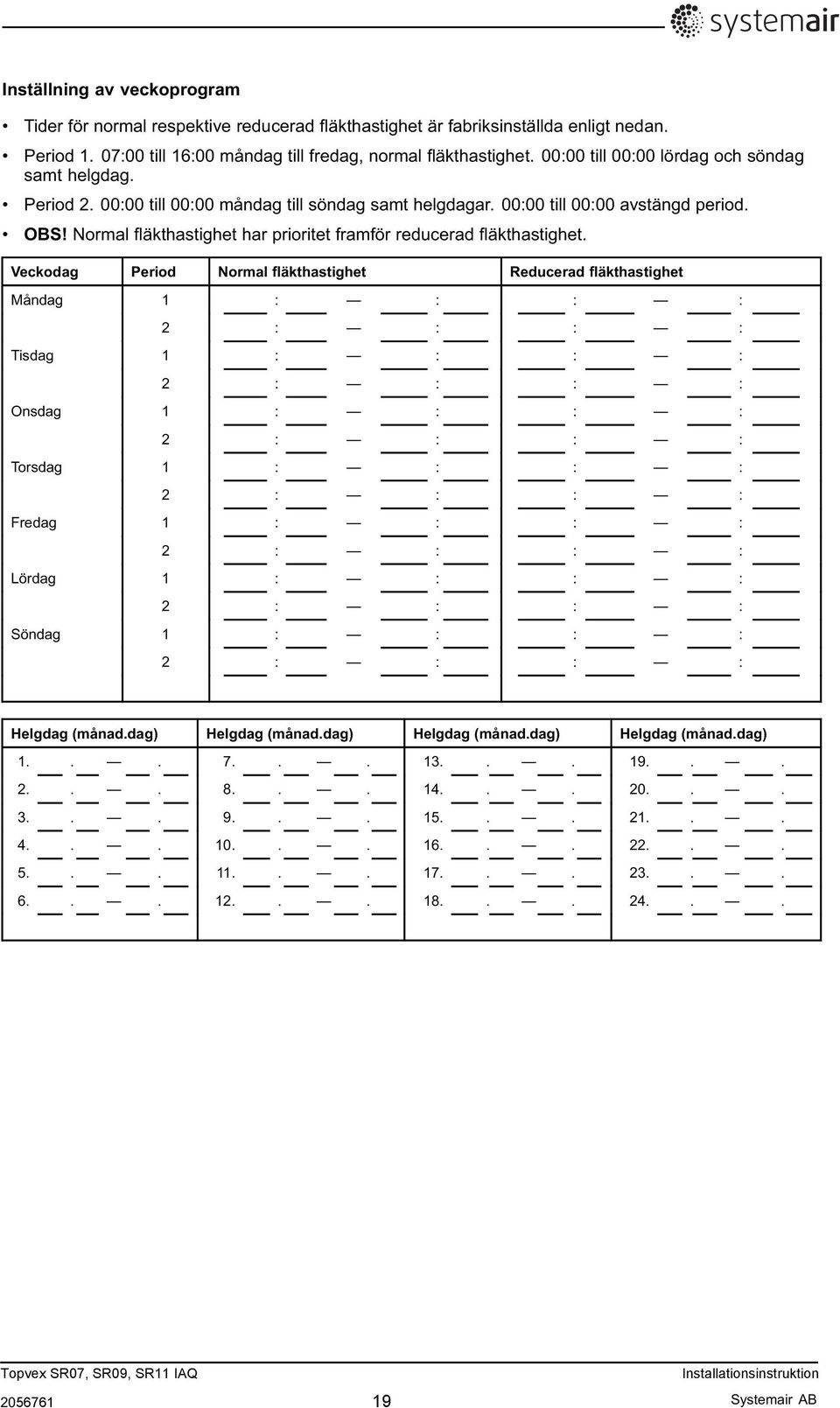

19

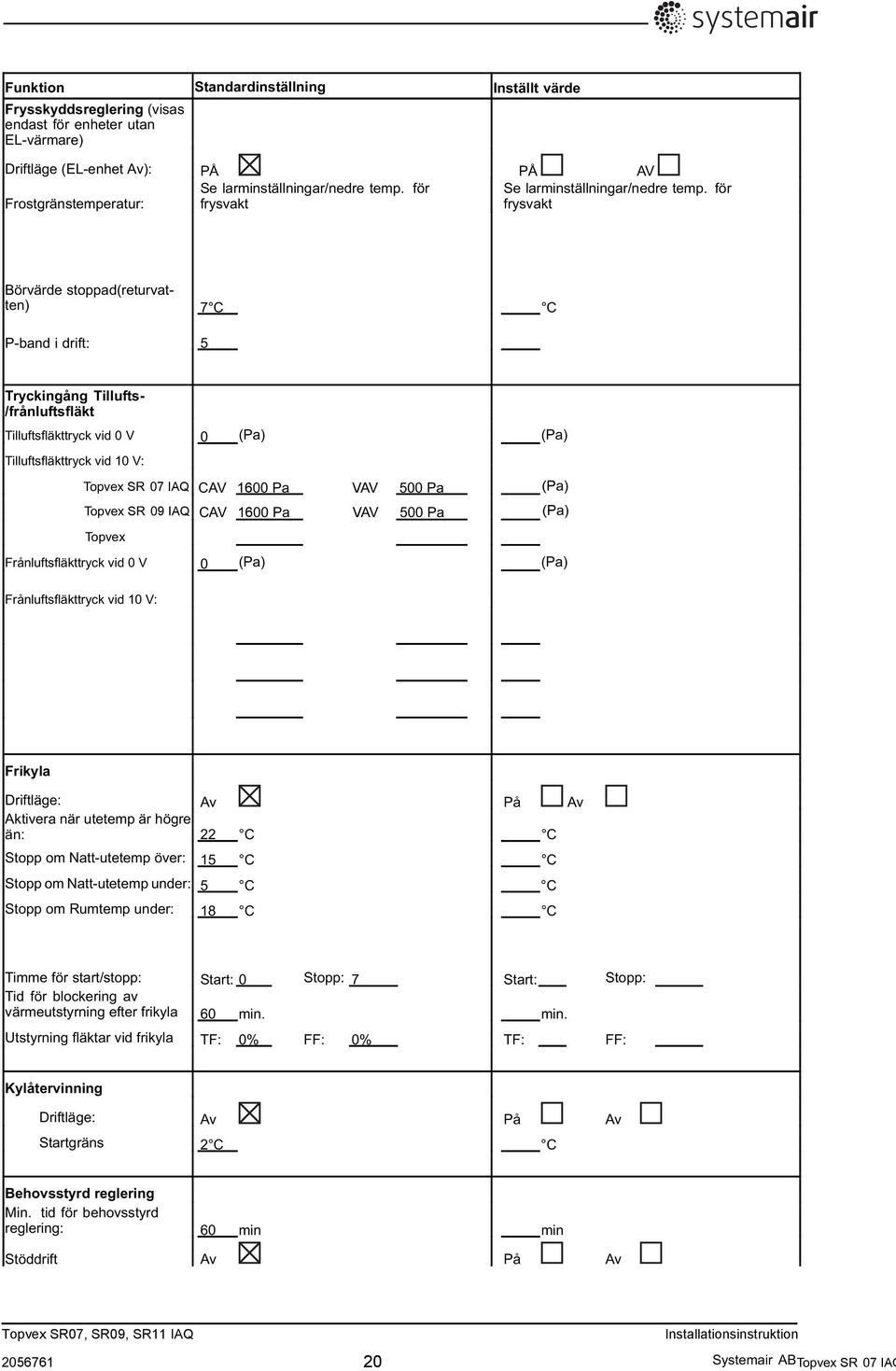

20 S 7 IAQ 16 V (P S 9 IAQ 6 V (P 25 S 7 IAQ 16 V (P S 9 IAQ 6 V (P S 7 IAQ

21

22

23

24

25

26 Systemair AB förbehåller sig rätten att utan föregående information göra ändringar och förbättringar till innehållet i denna manual. Systemair AB Industrivägen Skinnskatteberg Tel Fax ( ) 10-05
