1 SAVE VTR 300/500 Dokument översatt från engelska SE

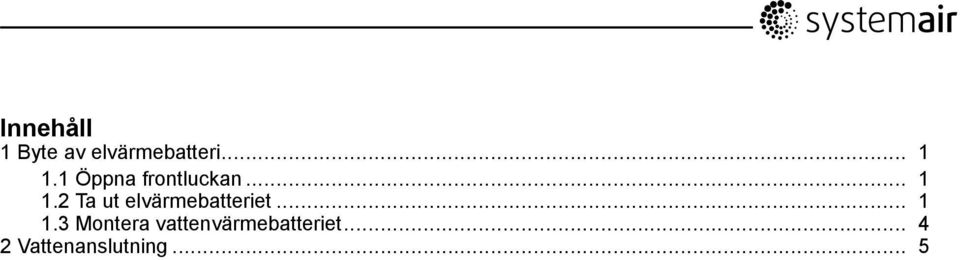

2 Innehåll 1 Byte av elvärmebatteri Öppna frontluckan Ta ut elvärmebatteriet Montera vattenvärmebatteriet Vattenanslutning... 5

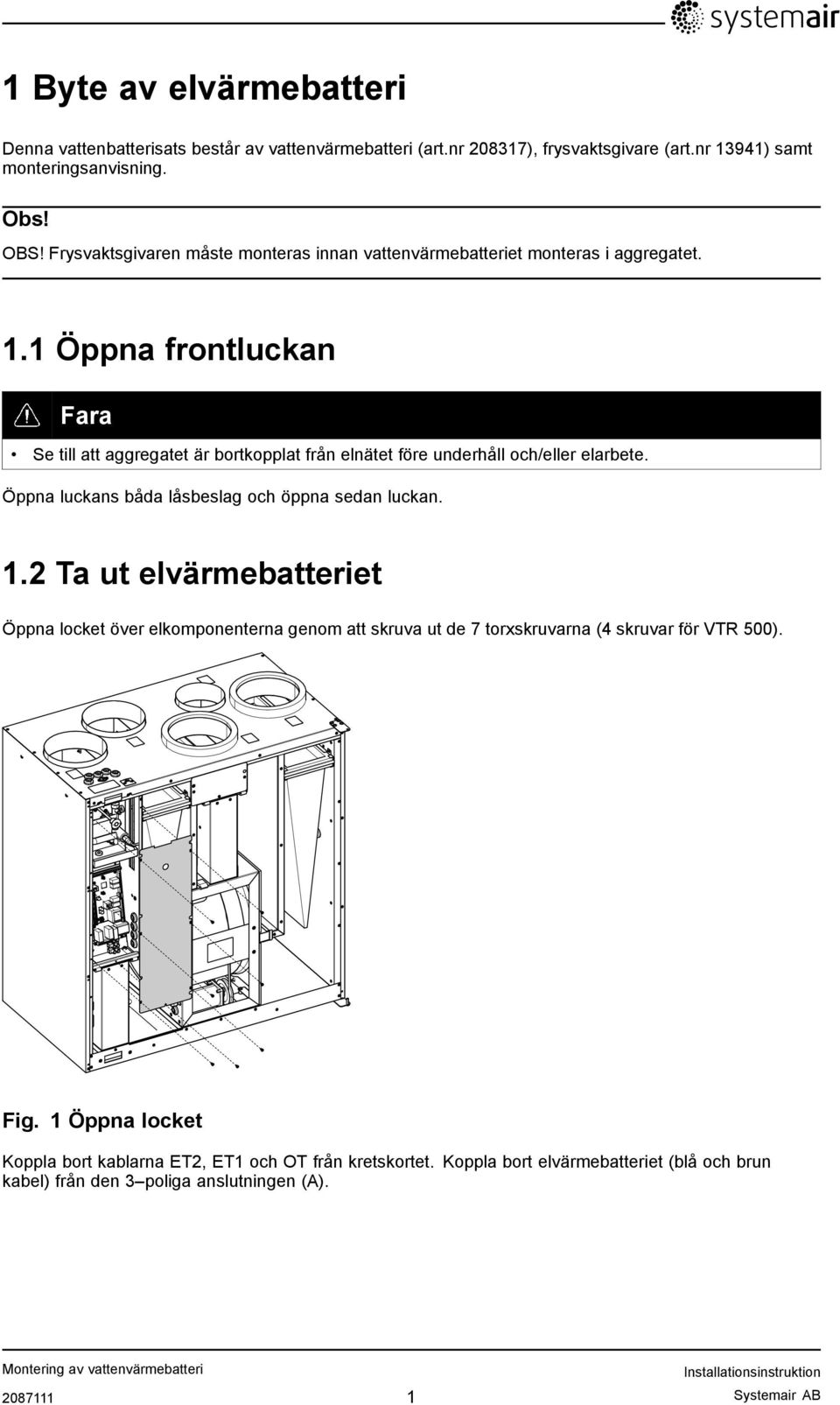

3 1 Byte av elvärmebatteri Denna vattenbatterisats består av vattenvärmebatteri (art.nr ), frysvaktsgivare (art.nr 13941) samt monteringsanvisning. Obs! OBS! Frysvaktsgivaren måste monteras innan vattenvärmebatteriet monteras i aggregatet. 1.1 Öppna frontluckan Fara Se till att aggregatet är bortkopplat från elnätet före underhåll och/eller elarbete. Öppna luckans båda låsbeslag och öppna sedan luckan. 1.2 Ta ut elvärmebatteriet Öppna locket över elkomponenterna genom att skruva ut de 7 torxskruvarna (4 skruvar för VTR 500). Fig. 1 Öppna locket Koppla bort kablarna ET2, ET1 och OT från kretskortet. Koppla bort elvärmebatteriet (blå och brun kabel) från den 3 poliga anslutningen (A) Systemair AB

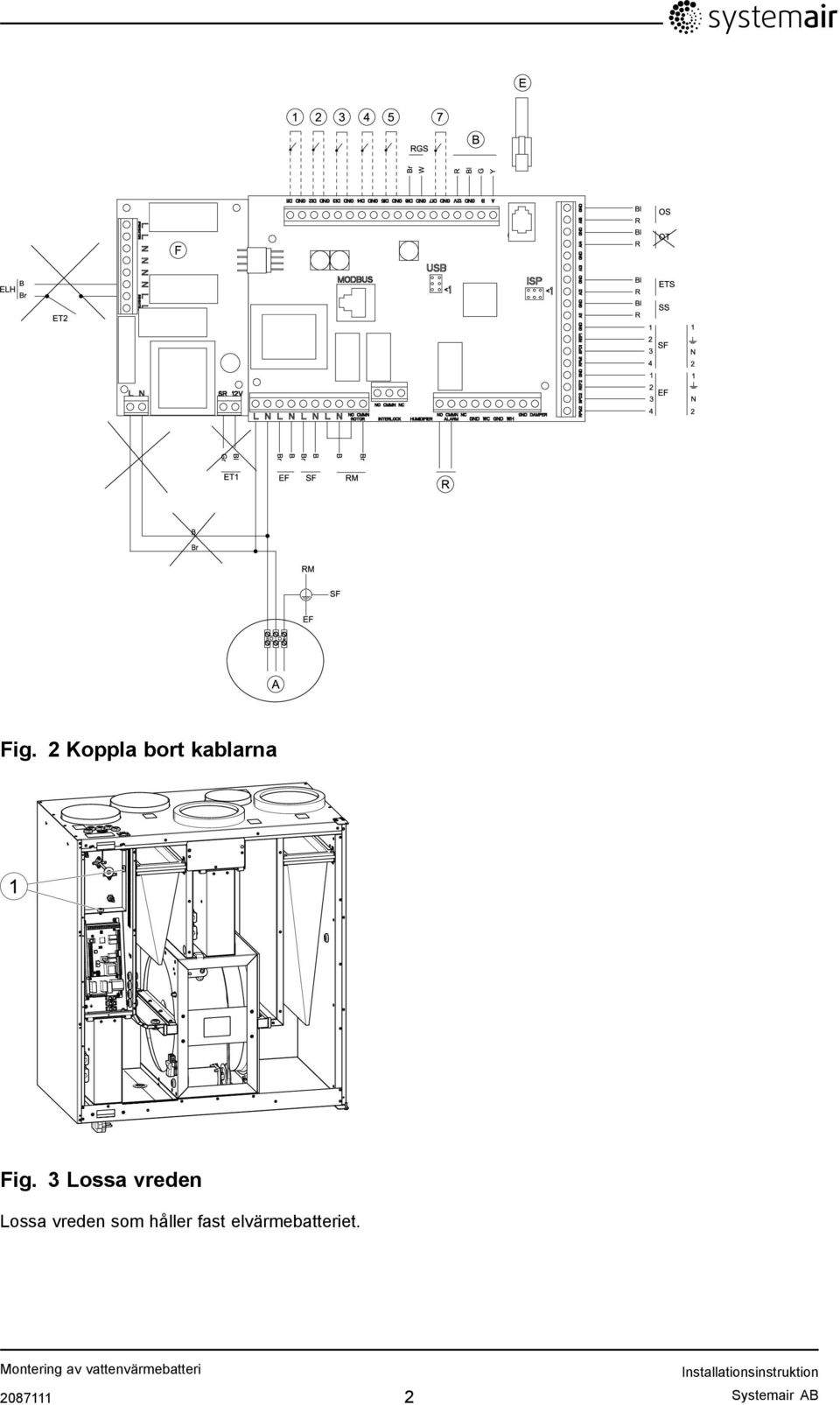

4 Fig. 2 Koppla bort kablarna Fig. 3 Lossa vreden Lossa vreden som håller fast elvärmebatteriet Systemair AB

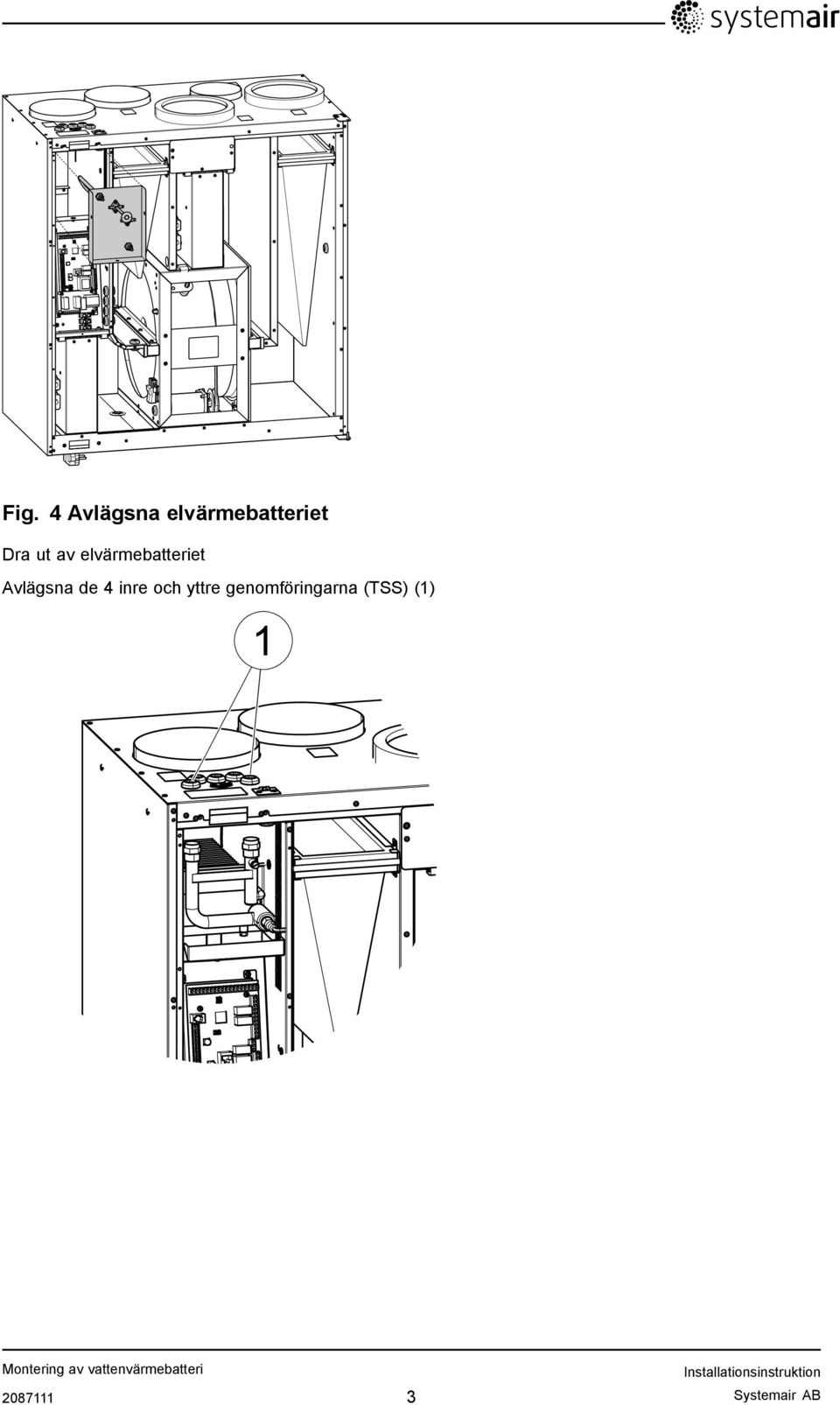

5 Fig. 4 Avlägsna elvärmebatteriet Dra ut av elvärmebatteriet Avlägsna de 4 inre och yttre genomföringarna (TSS) (1) Systemair AB

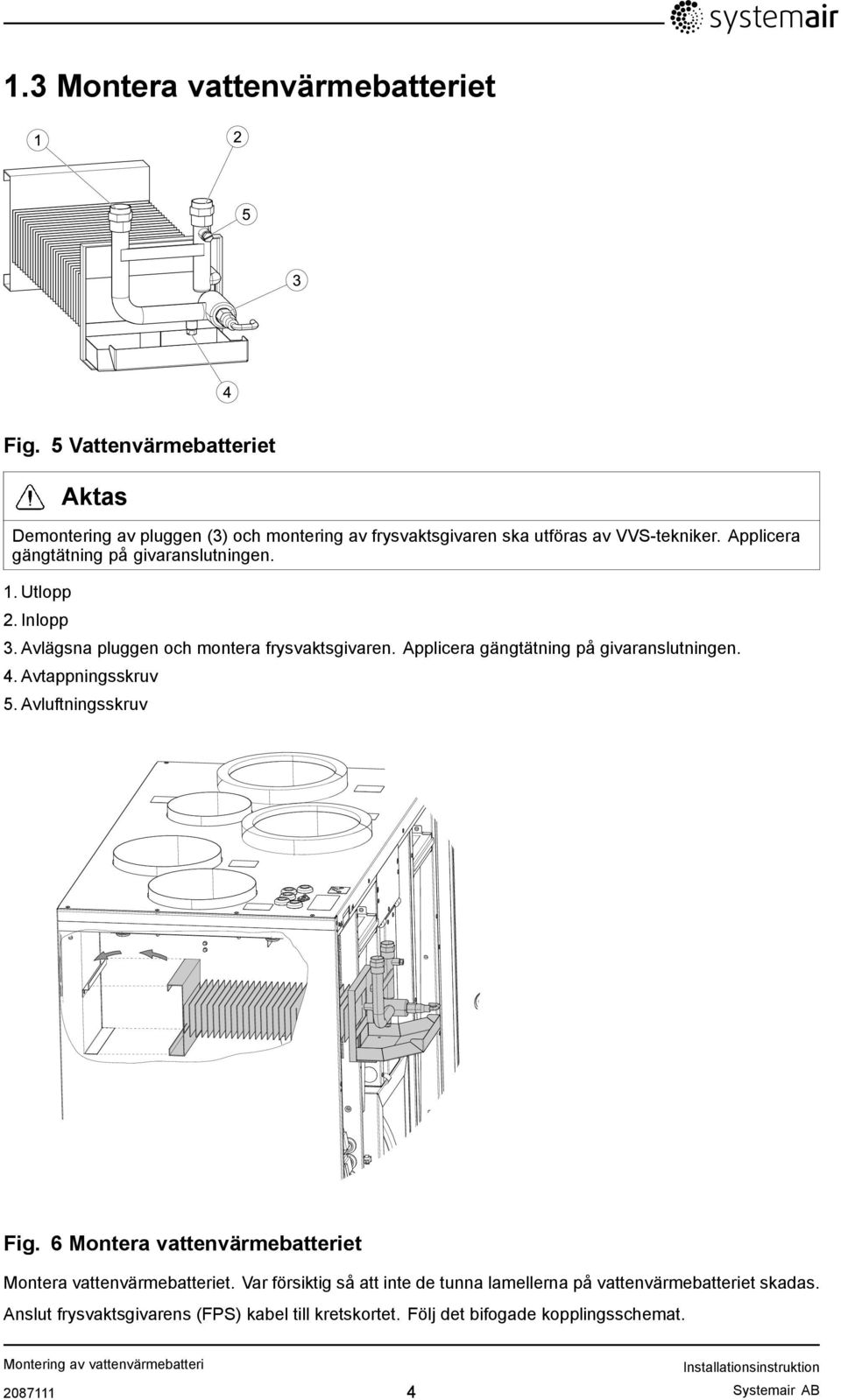

6 1.3 Montera vattenvärmebatteriet Fig. 5 Vattenvärmebatteriet Aktas Demontering av pluggen (3) och montering av frysvaktsgivaren ska utföras av VVS-tekniker. Applicera gängtätning på givaranslutningen. 1. Utlopp 2. Inlopp 3. Avlägsna pluggen och montera frysvaktsgivaren. Applicera gängtätning på givaranslutningen. 4. Avtappningsskruv 5. Avluftningsskruv Fig. 6 Montera vattenvärmebatteriet Montera vattenvärmebatteriet. Var försiktig så att inte de tunna lamellerna på vattenvärmebatteriet skadas. Anslut frysvaktsgivarens (FPS) kabel till kretskortet. Följ det bifogade kopplingsschemat Systemair AB

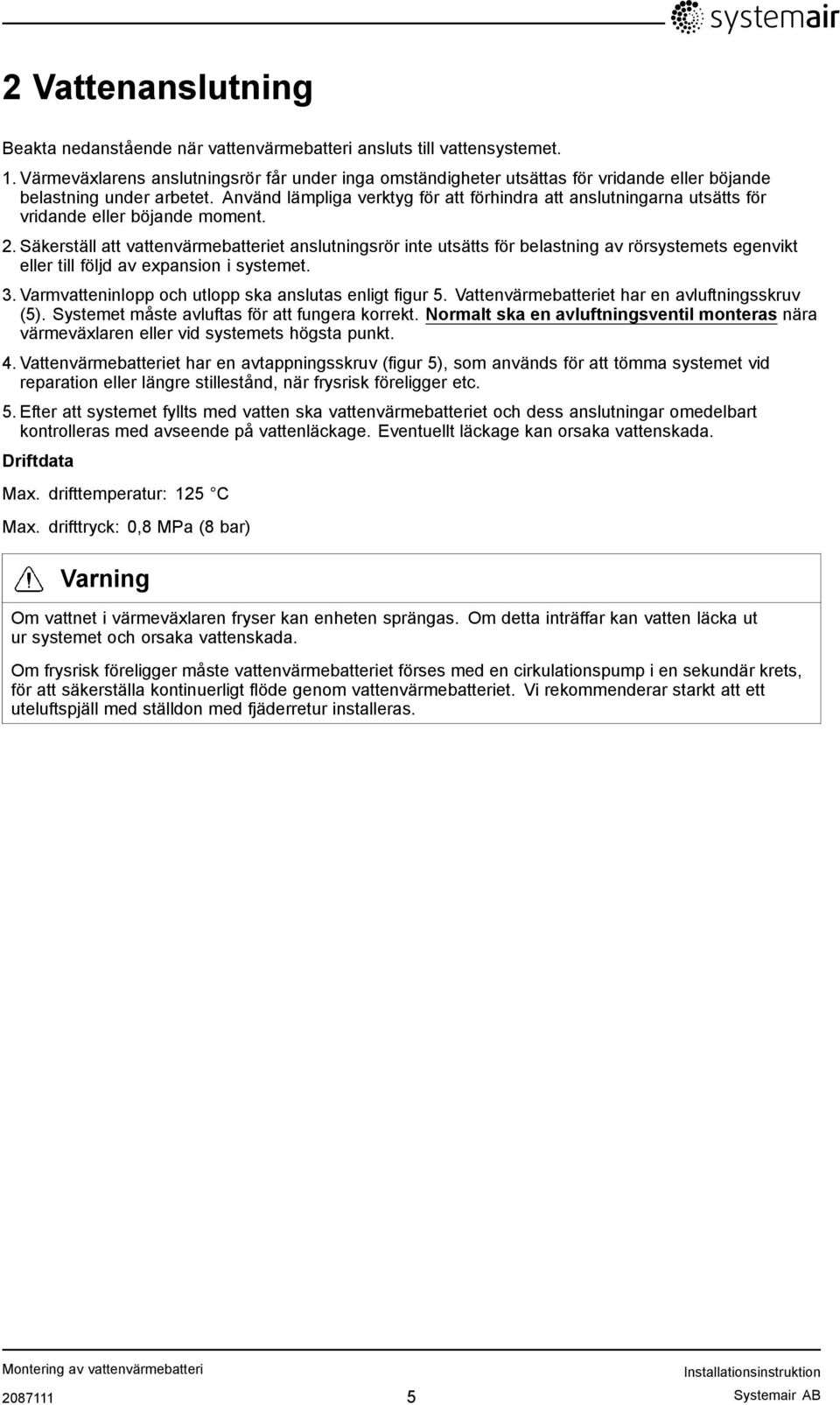

7 2 Vattenanslutning Beakta nedanstående när vattenvärmebatteri ansluts till vattensystemet. 1. Värmeväxlarens anslutningsrör får under inga omständigheter utsättas för vridande eller böjande belastning under arbetet. Använd lämpliga verktyg för att förhindra att anslutningarna utsätts för vridande eller böjande moment. 2. Säkerställ att vattenvärmebatteriet anslutningsrör inte utsätts för belastning av rörsystemets egenvikt eller till följd av expansion i systemet. 3. Varmvatteninlopp och utlopp ska anslutas enligt figur 5. Vattenvärmebatteriet har en avluftningsskruv (5). Systemet måste avluftas för att fungera korrekt. Normalt ska en avluftningsventil monteras nära värmeväxlaren eller vid systemets högsta punkt. 4. Vattenvärmebatteriet har en avtappningsskruv (figur 5), som används för att tömma systemet vid reparation eller längre stillestånd, när frysrisk föreligger etc. 5. Efter att systemet fyllts med vatten ska vattenvärmebatteriet och dess anslutningar omedelbart kontrolleras med avseende på vattenläckage. Eventuellt läckage kan orsaka vattenskada. Driftdata Max. drifttemperatur: 125 C Max. drifttryck: 0,8 MPa (8 bar) Varning Om vattnet i värmeväxlaren fryser kan enheten sprängas. Om detta inträffar kan vatten läcka ut ur systemet och orsaka vattenskada. Om frysrisk föreligger måste vattenvärmebatteriet förses med en cirkulationspump i en sekundär krets, för att säkerställa kontinuerligt flöde genom vattenvärmebatteriet. Vi rekommenderar starkt att ett uteluftspjäll med ställdon med fjäderretur installeras Systemair AB

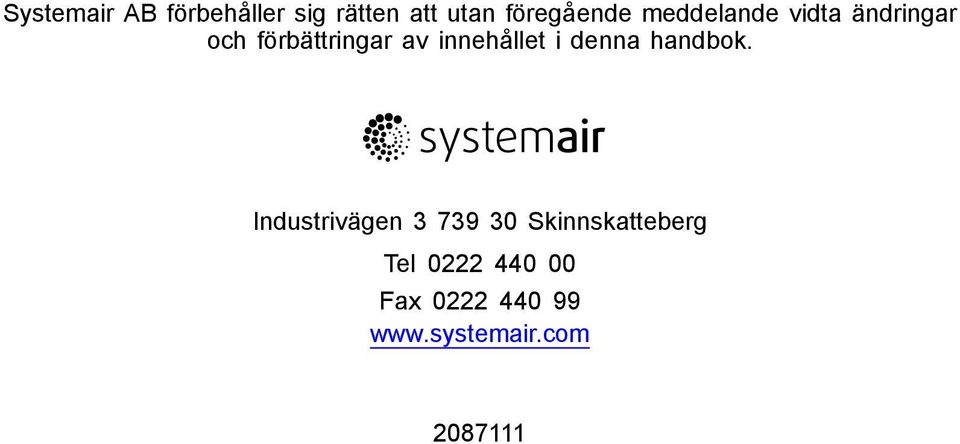

8 lastpage Systemair AB förbehåller sig rätten att utan föregående meddelande vidta ändringar och förbättringar av innehållet i denna handbok. Industrivägen Skinnskatteberg Tel Fax
