1 PUBLIC BIKE PUMP Monteringsanvisning / Underhållsanvisning A Montering: Fastbultning ovan mark mot betong. Bilder visar ett alternativ till fastsättning. (Fästanordning ingår vid leveras.) mm 4x 400 x 400 mm A Innehåll: Montering sid 1 Testa pumpmunstycket sid 2 Byta pumpmunstycke/-slang sid 3 Byta tätningar sid 4 Byta kolv sid 6 Byta manometer (tryckmätare) sid 8 1 / 9 Monteringsanvisn CH

2 Testa pumpmunstycket 1. Kontrollera att slangen till pumpmunstycket är felfri. Kika in i öppningarna i Presta- och Schraderventilerna för att undersöka att de är fria från skador. Schrader-sidan bör ha ett stift i mitten som även detta måste vara felfritt. 2. Håll fingret över en av öppningarna och kör pumpen. Du bör känna att trycket byggs upp under fingret. Om luft tränger ut genom den ventilöppning som du inte håller för, då är det fel på pumpmunstycket. Upprepa detta med den andra ventilöppningen. Utöver att göra dessa test är det lämpligt att även utföra en testpumpning med både Presta- och Schraderventilen. 2 / 9

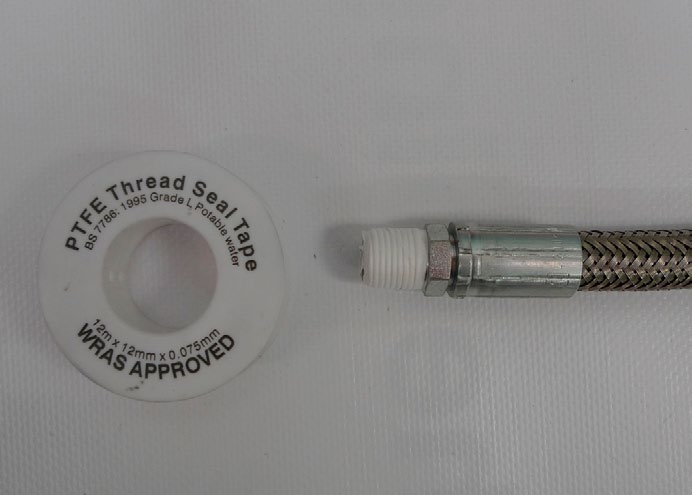

3 Byta pumpmunstycke/slang Delar: Pumpmunstycke, reservdel Verktyg: Skyddshandskar PTFE-tejp Pumpkopplingsverktyg 15 mm skruvnyckel 1. Lossa slangen från det triangelformade fästet på pumpens sida, använd en 15 mm skruvnyckel. En ny slang kan nu skruvas på plats. Kom ihåg att linda gängorna med PTFE-tejp. 2. Grip tag i slangkopplingen med Cyclehoops slangkopplingsverktyg. Skruva loss pumpmunstycket (detta blir enklare om du först vippar upp spaken) och installera ett nytt munstycke. Kom ihåg att linda gängorna med PTFE-tejp. 3 / 9

4 Byta tätningar Delar: Tätningar, reservdelar Tång Verktyg: Skyddshandskar Gängtätning Loctite 572 Dielektriskt (icke ledande) smörjfett Silikonfett (NLGI 2) Säkerhets-torxbit, TX 30 Skruvmejsel för bits eller skruvdragare 17 mm skruvnyckel Skiftnyckel Haknyckel 1. Lossa de 4 säkerhets-torxskruvarna på pumpens ovansida. Sätt in torxbitsen i en skruvmejsel eller skruvdragare. Du kan nu ta av pumpens ovandel och lägga den åt sidan på mjukt underlag. 2. Skruva loss den yttre delen av slangkopplingen som ansluter luftslangen till cylinderns nederdel. Koppla loss slangen. 4 / 9

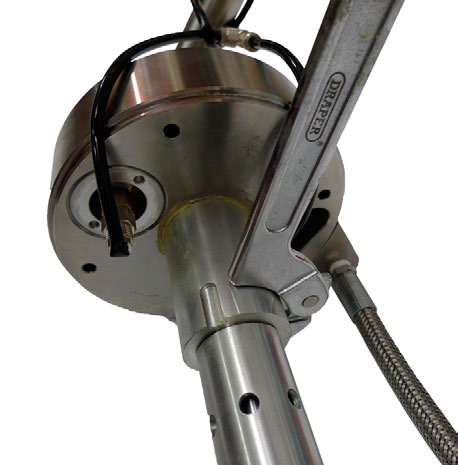

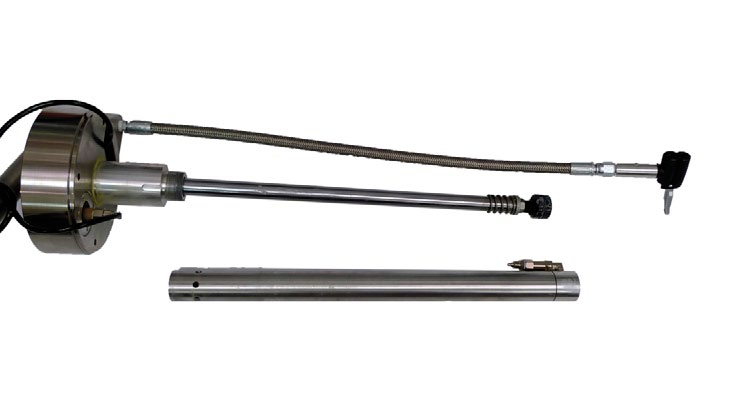

5 3. Skruva loss cylindern (nedre delen) från tätningshuset (övre delen). Du kan behöva en haknyckel för att hålla tätningshuset på plats. 4. Skruva loss tätningshuset med en haknyckel. 5. Använd tången för att lossa de utslitna tätningarna. Du kan också sticka in en vanlig spårmejsel från ovansidan av pumpen och sedan knacka loss tätningen med en hammare. Var noga med att placera skruvmejseln alldeles i kanten av tätningen. 6. Tryck de två nya tätningarna på plats, och kom ihåg att sätta tillbaka distansen mellan dem. Du kan nu sätta samman pumpen igen. Applicera icke-ledande smörjfett på tätningshuset och Loctite 572 på den nedre kolvaxeln samt silikonfett på kolven. 5 / 9

6 Byta kolv Delar: Kolv, reservdel O-ring, reservdel Verktyg: Skyddshandskar Gängtätning Loctite 572 Silikonfett (NLGI 2) Säkerhets-torxbit, TX 30 Skruvmejsel för bits eller skruvdragare 17 mm skruvnyckel Skiftnyckel Tång 1. Lossa de 4 säkerhets-torxskruvarna på pumpens ovansida. Sätt in torxbitsen i en skruvmejsel eller skruvdragare. Du kan nu ta av pumpens ovandel och lägga den åt sidan på mjukt underlag. 2. Skruva loss den yttre delen av slangkopplingen som ansluter luftslangen till kolvcylinderns nederdel. Använd skiftnyckeln. Var försiktig så att du inte tappar skruven till locket. Koppla loss slangen. 6 / 9

7 3. Skruva loss cylindern (nedre delen) från tätningshuset (övre delen). Var försiktig så att du inte samtidigt skruvar loss tätningshuset. Handskar med gummigreppyta kan bidra till ett bättre grepp. Du kan behöva en haknyckel för att hålla tätningshuset på plats. 4. Använd en 17 mm skruvnyckel eller en skiftnyckel för att ta loss kolven. Du kan nu installera den nya kolven. Kom ihåg att använda en ny O-ring. Smörj den nya kolven generöst med NLGI 2-silikonfett (NLGI 2 avser fettets konsistens i detta fall en smörliknande konsistens). 5. Applicera en ring av Loctite 572- gängtätning på cylinderkolvens gänga eller på tätningshuset (inte på båda två). Skruva sedan ihop de två delarna igen och kontrollera att de inte sitter löst. 6. Sätt tillbaka luftslangen längst ned på cylindern, så som bilden visar. Du bör använda tången för att vrida slangen två varv moturs innan du ansluter den. Det förhindrar att den böjs eller knäcks i alltför hög grad när kopplingen dragits åt helt. Du kan nu sätta pumpen på plats igen. 7 / 9

8 Byta manometer (tryckmätare) Delar: Manometer, reservdel Verktyg: Skyddshandskar PTFE-tejp Säkerhets-torxbit, TX 30 Skruvmejsel för bits eller skruvdragare Skiftnyckel Låsringstång, extern 1. Lossa de 4 säkerhets-torxskruvarna på pumpens ovansida. Sätt in torxbitsen i en skruvmejsel eller skruvdragare. Du kan nu ta av pumpens ovandel och lägga den åt sidan på mjukt underlag. 2. Skruva loss aluminiumpluggen som håller mätaren på plats från ovansidan av pumpen. Använd låsringstången. 8 / 9

9 3. Skruva loss mätaren från den adapter/koppling den sitter på med skiftnyckeln. Mätaren bör inte vara åtdragen mer än med handkraft. 4. Linda gängorna på den nya mätaren med PTFE-tejp och skruva med handkraft fast den ordentligt på adaptern/kopplingen. 5. Skruva tillbaka aluminiumpluggen för att fästa mätaren. Du kan samtidigt hålla mätaren på plats med tången för att se till att den hamnar i rätt läge gentemot pumpens ovansida. Du kan nu sätta pumpen på plats igen. 9 / 9
