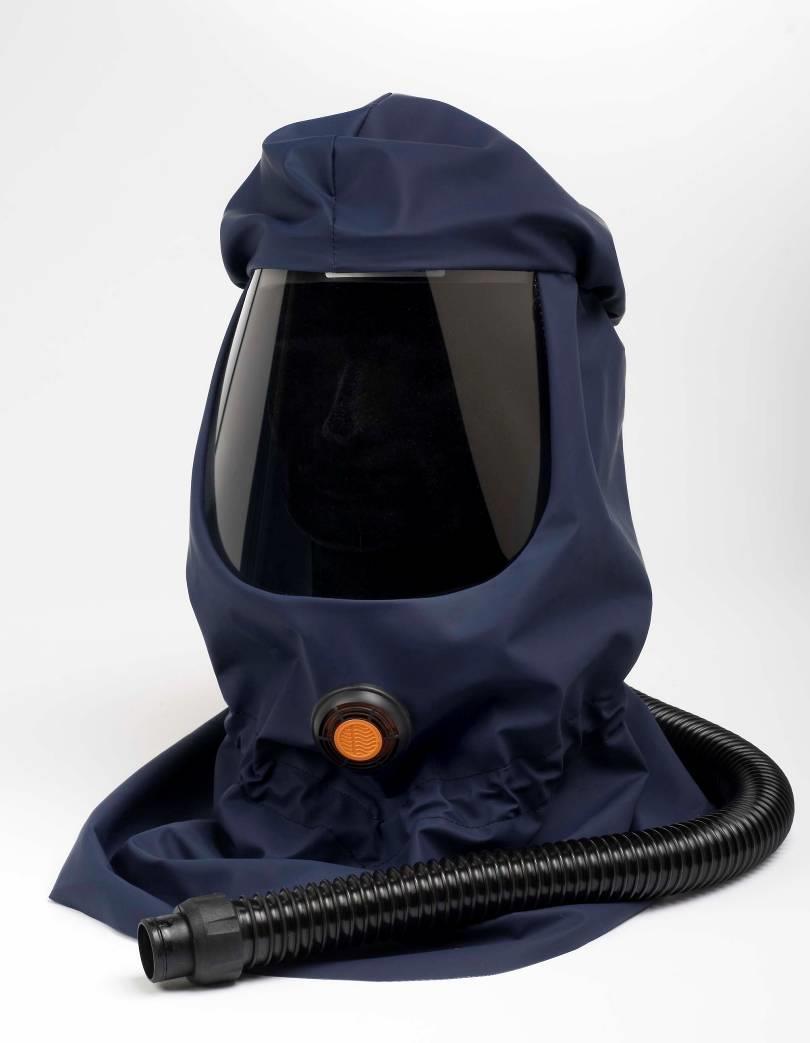

1 Sida: 1 av 13 Handhavandeinstruktion SR 530 Huva

2 Sida: 2 av 13 Allmän information SR 530 huva är tillsammans med batteridriven fläkt SR 500/SR 500 EX/SR 700 med filter en godkänd ansiktsdel som ingår i Sundströms andningsskyddssystem enligt EN 12941/ 12942:1998 klass TH3. Kombinationen SR 530-SR 500 EX är speciellt konstruerad för användning i miljöer som är explosiva eller brandfarliga. För klassificering se märkning i bruksanvisning eller etikett på fläkt. SR 530 huva är tillsammans med tryckluftstillsats SR 507 samt alternativ tryckluftsslang SR 358/SR 359/SR 360 en godkänd ansiktsdel som ingår i Sundströms andningsskyddssystem enligt EN 14594:2005 klass 3A/3B. En sådan kombination utgör en andningsapparat med kontinuerligt luftflöde för anslutning till tryckluft. SR 530 finns i en storlek Vid val av utrustning tillsammans med SR 530 skall bland annat följande faktorer beaktas: Förekomst av farlig explosiv atmosfär Typer av föroreningar Koncentrationer Arbetsbelastning Skyddsbehov vid sidan av andningsskydd Riskanalysen bör utföras av person med lämplig utbildning och med erfarenhet inom området. Begränsningar EX-godkännandet gäller bara när alla ingående delar är EXklassade. Vid komplettering med reservdelar och tillbehör, måste därför noga kontrolleras att dessa till denna kategori om utrustningen skall användas i explosiva miljöer. Bruksanvisningen för SR 530 skall läsas innan användning.

Sida: 3 av 13 2.1 Uppackning av SR 530 2.

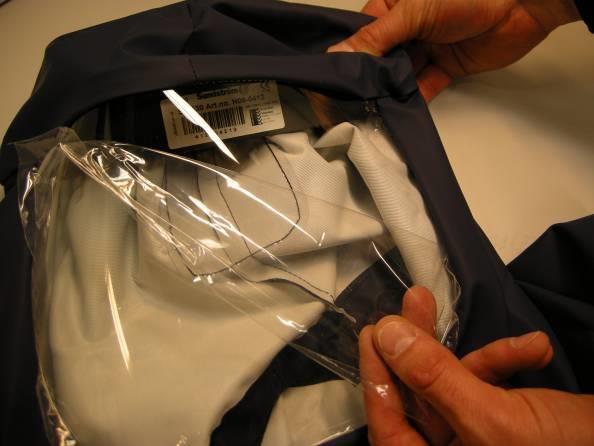

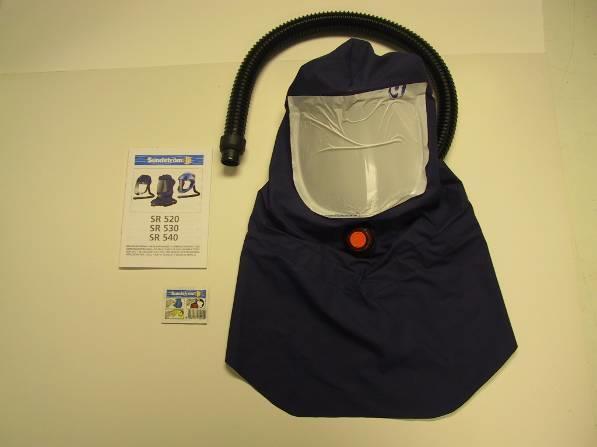

3 Sida: 3 av Uppackning av SR Packlista Kontrollera att utrustningen är komplett och inte har skadats under transporten. Packlista: Huva med andningsslang Bruksanvisning Rengöringsservett 2.3 Montering Avlägsna skyddfolien på visiret. Kontrollera att slangens O-ring sitter på plats och är oskadd.

Sida: 4 av 13 Anslut slangen från huvan till fläkten eller tryckluftstillsatsen

Flödeskontroll Placera ansiktsdelen i flödesmätarpåsen och sätt på fläkten.

Fatta tag om mätröret och håll det lodrätt.

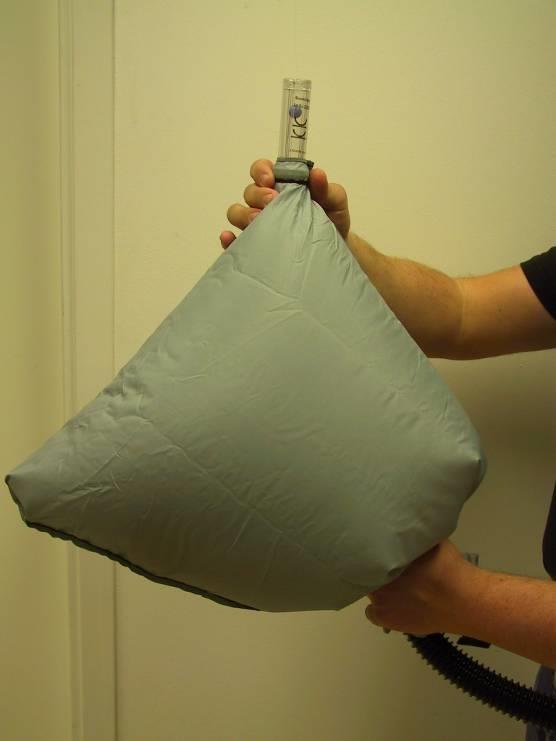

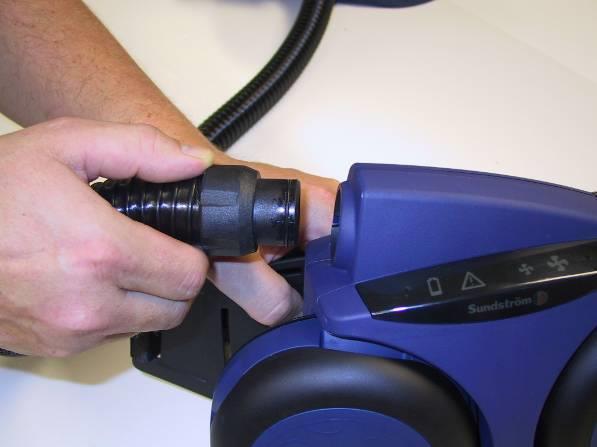

4 Sida: 4 av 13 Anslut slangen från huvan till fläkten eller tryckluftstillsatsen och vrid medurs ca 1/8 varv. Flödeskontroll Placera ansiktsdelen i flödesmätarpåsen och sätt på fläkten. Grip tag om påsens nedre del för att täta runt slangen. Fatta tag om mätröret och håll det lodrätt. Kulan skall nu sväva i nivå med eller över markeringen 175 l/min markeringen. Om minimiflöde inte uppnås kontrollera att: flödesmätaren hålls lodrätt kulan rör sig fritt påsen tätar ordentligt runt slangen

längd, för att få en bra tillpassning. Håll huvan upp och ner.

5 Sida: 5 av Påtagning Anslut slangen, ta på fläkten och starta den. Se anvisning för fläkt eller tryckluftstillsats. Justera huvudställningen genom att anpassa kardborrbandets längd, för att få en bra tillpassning. Håll huvan upp och ner. Fatta med en hand om vardera sidan om huvans öppning. Dra ner huvan så att huvudställningen sitter stadigt och bekvämt på huvudet.

Sida: 6 av 13 Justera huvans halsvidd med hjälp

Genom att för hand böja metallskenan kan

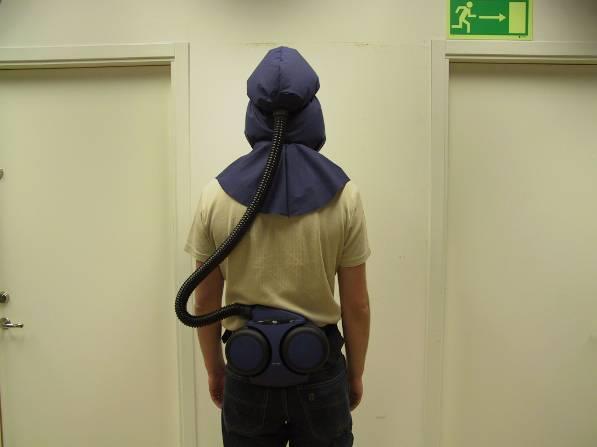

6 Sida: 6 av 13 Justera huvans halsvidd med hjälp av den elastiska halsremmen. Runt siktskivans nedre kant sitter en böjlig metallskena. Genom att för hand böja metallskenan kan avståndet mellan ansikte och visir regleras. Se till att andningsslangen löper längs ryggen och att den inte är vriden.

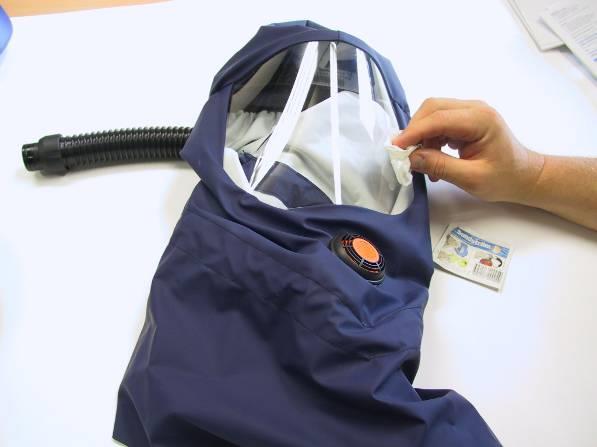

7 Sida: 7 av Rengöring För den dagliga skötseln används rengöringsservett SR 5226 som rengör och desinficerar. Vid svårare nedsmutsning kan en mjuk borste eller fuktad svamp i en lösning av vatten och diskmedel användas. Snäpp bort ventillocket från ventilsätet.

8 Sida: 8 av 13 Kräng av membranet. Torka av ventilsätet och kontrollera att tätningsrillan är oskadd. Rengör utandningsmembranet på in och utsidan.

ut och invända flödesmätarpåsen som då blir en utmärkt förvaringspåse. 4.

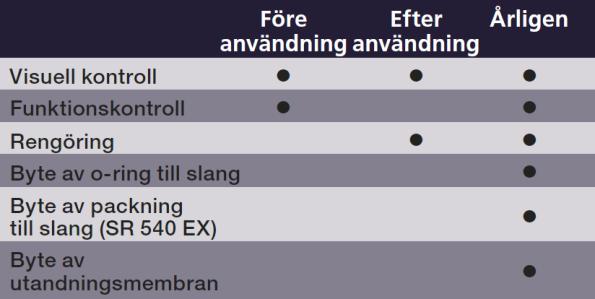

9 Sida: 9 av 13 Rengör ventillocket invändigt och utvändigt. 4.2 Förvaring Efter rengöring förvaras huvan torrt och rent i rumstemperatur i sin ursprungliga förpackning eller i den ut och invända flödesmätarpåsen som då blir en utmärkt förvaringspåse. 4.3 Underhållsschema Nedanstående schema visar minimikrav på underhållsrutiner för att försäkra sig om att utrustningen alltid är funktionsduglig Byte av utandningsmembran Snäpp loss ventillocket från ventilsätet.

10 Sida: 10 av 13 Kräng av membranet Tryck fast det nya membranet på tappen. Kontrollera att membranet ligger an mot ventilsätet runt om. Tryck fast ventillocket. Ett snäppljud markerar att det är på plats.

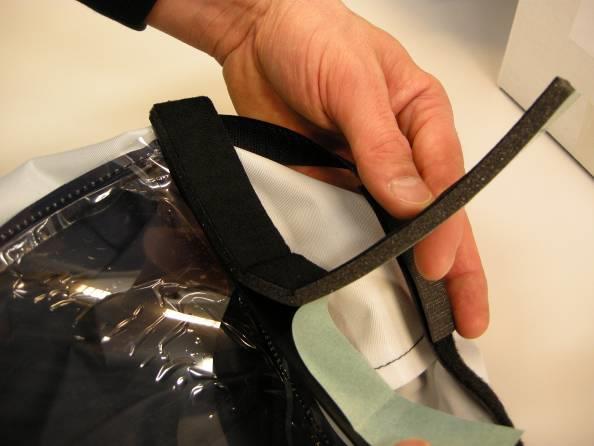

11 Sida: 11 av Byte av svettband Peta loss svettbandet i ena änden så att tejpen följer med. Dra loss svettbandet. Avlägsna skyddspappret. Montera det nya svettbandet. Pannbandet på huvan och svettbandet skall ligga kant i kant.

Sida: 12 av 13 Montering av skyddsfolie SR 522 Peta

Börja med att trycka fast en av klisterduttarna som

Applicera sedan den andra klisterdutten högst upp

12 Sida: 12 av 13 Montering av skyddsfolie SR 522 Peta bort skyddspappret på de fyra klisterduttarna. Börja med att trycka fast en av klisterduttarna som sitter högst upp på visiret. Applicera sedan den andra klisterdutten högst upp sedan de två nere. Det är lämpligt att montera max 3st skyddsfolier på varandra.
