Manual Blästerhuva NCS art nr 9826 C 0426

Transkript

1 1 Manual Blästerhuva NCS art nr 9826 C 0426

2 2 ALLMÄNT Blästerhuvan NCS ger ett effektiv skydd för såväl andningsorgan som de delar av kroppen som måste skyddas för mekaniska påverkan av blästermedlet. Den speciella konstruktionen på dessa huvor gör dem enkla att använda och bekväma att bära. Vikten har reducerats till en minimum utan att för den skull ge avkall på erforderligt skydd och hållbarhet. Den låga vikten, materialet och den ergonomiska designen gör blästerhuva NCS mycket enkel att använda. Den är CE-godkänd enligt EN 271. Vid användning av blästerhuvan skall man undvika att tillföra tryckluft från större kompressorer som används för flera olika ändamål, då luften från dessa inte bara är varm och oljefylld, utan också kan innehålla gaser, som uppstår vid förbränning av smörjoljor. Vi rekommenderar därför att man använder ett litet oberoende system med lämplig filterenhet, som matar tryckluft med 5-6 bars tryck via en lämplig tryckreducerare. 1.1 Blästerhuva NCS Mask med huva 1. TEKNISK BESKRIVNING Tillverkad av gjuten gummi och passar till de flesta ansiktsformer utan att obehagligt tryck (1). Två ledningar ingjutna i ansiktsdelen leder luft mot linserna, som således hindrar dem från att imma igen. Masken är också försedd med: två utandningsventiler skyddade av speciella lock (2) två säkerhetsglas godkända enligt EN 166 ( 7.2.2), som skyddar bärarens ögon från eventuellt splitter, som kommer med hög hastighet (120 m/sek), om det yttre glaset skulle gå sönder (3) två yttre glas, lätta att byta, skyddar säkerhetsglasen från att slitas ut alltför snabbt (3) huva med läderframsida och baksida i starkt textilmaterial fastsytt på masken skyddar bäraren ner till midjan (4) yttre spännen som fästs snabbt och enkelt vid ansiktsmasken (5) Korrugerad slang Tillverkad av naturgummi och korrugerad för att undvika att slangen veckas, så att lufttillförseln därmed stängs av, försedd med hankoppling för anslutning till ansiktsmasken och gängad honkoppling för anslutning till tryckluftstillförseln. (6) Ljuddämpare filter Tillverkad av slagtålig polypropylen försedd med gängad honkoppling för andningsluften och gängad hankoppling för den korrugerade slangen. (7)

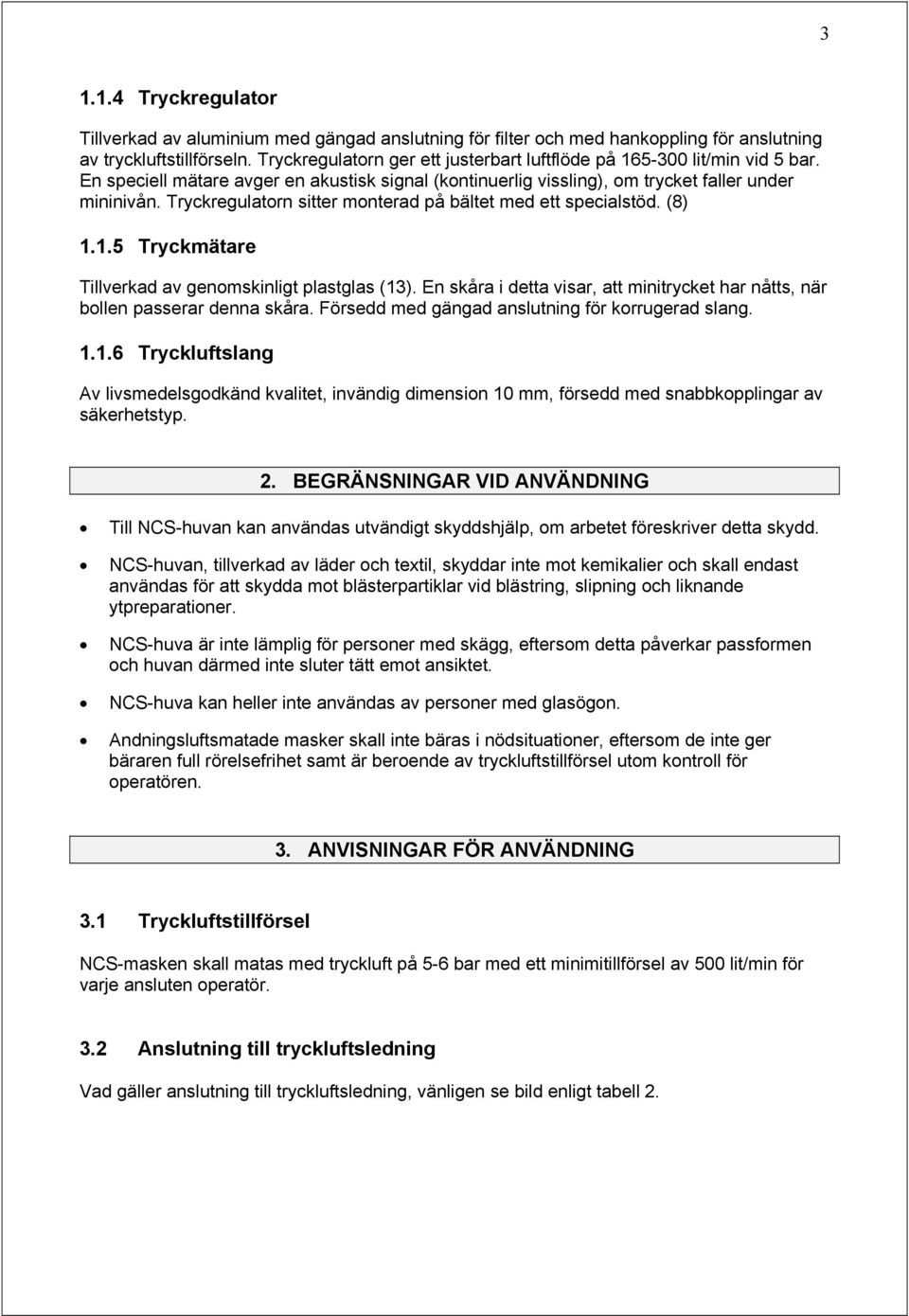

3 Tryckregulator Tillverkad av aluminium med gängad anslutning för filter och med hankoppling för anslutning av tryckluftstillförseln. Tryckregulatorn ger ett justerbart luftflöde på lit/min vid 5 bar. En speciell mätare avger en akustisk signal (kontinuerlig vissling), om trycket faller under mininivån. Tryckregulatorn sitter monterad på bältet med ett specialstöd. (8) Tryckmätare Tillverkad av genomskinligt plastglas (13). En skåra i detta visar, att minitrycket har nåtts, när bollen passerar denna skåra. Försedd med gängad anslutning för korrugerad slang Tryckluftslang Av livsmedelsgodkänd kvalitet, invändig dimension 10 mm, försedd med snabbkopplingar av säkerhetstyp. 2. BEGRÄNSNINGAR VID ANVÄNDNING Till NCS-huvan kan användas utvändigt skyddshjälp, om arbetet föreskriver detta skydd. NCS-huvan, tillverkad av läder och textil, skyddar inte mot kemikalier och skall endast användas för att skydda mot blästerpartiklar vid blästring, slipning och liknande ytpreparationer. NCS-huva är inte lämplig för personer med skägg, eftersom detta påverkar passformen och huvan därmed inte sluter tätt emot ansiktet. NCS-huva kan heller inte användas av personer med glasögon. Andningsluftsmatade masker skall inte bäras i nödsituationer, eftersom de inte ger bäraren full rörelsefrihet samt är beroende av tryckluftstillförsel utom kontroll för operatören. 3. ANVISNINGAR FÖR ANVÄNDNING 3.1 Tryckluftstillförsel NCS-masken skall matas med tryckluft på 5-6 bar med ett minimitillförsel av 500 lit/min för varje ansluten operatör. 3.2 Anslutning till tryckluftsledning Vad gäller anslutning till tryckluftsledning, vänligen se bild enligt tabell 2.

4 4 3.3 Montering Sätt fast tryckregulatorn på bältet. Skruva fast filtret på regulatorn. Montera fast den korrugerade slangen på filtret. Anslut tryckluftslangen till regulatorn. När den är helt stängd, ger den ändå 165 lit/min vid 5 bar. Om tryckluftsflödet underskrider detta värde, startar den akustiska varnaren. För att återställa flödet till 165 lit/min, öppna tryckregulatorn tills signalen slutar ljuda. Om korrekt flödesmängd inte uppnås, kontrollera tryckluftsledningen och kompressorn. När man börjar arbeta, hålls tryckregulatorn i stängt läge (miniflöde 165 lit/min). Kontrollera också luftflödet genom att skruva fast flödesmätaren på den korrugerade slangen. Om kulan inuti passerar skåran, har miniflödet uppnåtts. Lossa flödesmätaren och skruva fast den korrugerade slangen på huva, och därefter kan den användas. Tryckregulatorn kan maximalt ge 300 lit/min vid 5 bar. Släpp ut spännena maximalt på blästerhuva NCS och ta sedan på masken. Passa in masken mot hakan och rätta därefter till masken ordentligt. Placera spänntamparna så att flikarna ligger i riktning mot spännena. Dra i tamparna tills det känns jämnt och komfortabelt mot ansiktet. Tamparna blir automatiskt kvar i rätt läge. Vi rekommenderar att man drar åt tamparna vid kinderna först, därefter den översta och slutligen de vid pannan. För att släppa på tamparna, lyft försiktigt i spännfliken. 4.1 Ansiktsmask 4. RENGÖRING OCH FÖRVARING Gummimaterialet är åldersbeständigt och därför behövs inga särskilda åtgärder vidtas vid lagring. Vi rekommenderar dock att andningsapparaten får ligga kvar i sin originalförpackning och att dessa lagras utan att komma i kontakt med kemiska ämnen och heta föremål. Efter användning skall maskerna rengöras med en mjuk trasa. Om de är mycket smutsiga, kan de tvättas med en milt rengöringsmedel i ljummet vatten. Huvan kan borstas av. Speciell noggrannhet skall ägnas åt rengöring av inandningsventiler, som kan behöva bytas ut efter en tids bruk. 4.2 Filter Filtret skall bytas regelbundet, eftersom olje- och vattendroppar i tryckluften gör att filtrets effektivitet så småningom försämras. 4.3 Tryckregulator Tryckregulatorn behöver ingen speciell skötsel. Det räcker med att rengöra den med tryckluft, särskilt före filterbyte.

5 5 5. UNDERHÅLL 5.1 Blästerhuva NCS 5.1. Linsbyte Lossa listen runt glasen för hand och ta ut glaset. Rengör eller byt detta om så erfordras. Inuti masken bakom glaslinsen, sitter ett säkerhetsglas. Byte av detta avgörs av sikten genom detta. OBS! Använd aldrig masken utan säkerhetsglas och låt aldrig ytterlins och säkerhetsglas byta plats, då ögonen i så fall kan skadas! 5.2 Byte och rengöring av andningsventil Dra ut skyddslock. Skruva loss ventilhöljet. Ta ut ventilsätet. Rengör eller byt ventilmembranen. 5.3 Huvudspännband Spännena kan tas bort genom att man drar ut tamparna ur spännena. Spännena kan också tas loss genom att trycka på metallspännet med hjälp av lämpligt föremål. Vid ihopsättning trycks metallspännet tillbaka i läge med både skruvmejseln och en liten hammare. För att sätta fast spännbanden igen passas spänntamparna in i den speciella springan som håller den räfflade sidan neråt. 6. TILLBEHÖR 6.1 Filter Komplett filter med tryckreducerare för en eller två operatörer för väggmontage eller mobil enhet. 6.2 Andningsluftslang Slang i längder om m komplett med kopplingar, art nr 1701.

6 6 7. TILLVERKARENS DATUM OCH MÄRKE Inuti masken finns en gummiklocka som visar tillverkningsdatum i mitten, medan prickarna runt detta visar efterföljande halvår. Logotype och artikelnummer är ingraverade inuti ansiktsdelen, nedanför den övre förstärkningen. OBSERVERA! Endast genom att noggrant följa instruktionerna i denna manual kan vi garantera tillförlitlig och god användning av säkerhetsmasken. Varken vi eller tillverkaren kan inte ansvara för fel eller skador som har orsakats av felaktig användning av skyddsmasker, och inte heller felaktigt handhavande vid underhåll. Andningsmasker skall alltid användas av vana operatörer under överinseende av personal som är väl medveten om utrustningens begränsningar och gällande skyddsföreskrifter. Vid användning av reservdelar som inte är original gäller inte CE-godkännandet.
