1 Sida: 1 av 23 Handhavandeinstruktion SR 200 Airline Helmask

2 Sida: 2 av 23 Allmän information SR 200 Airline kan användas i tre olika konfigurationer: Tillsammans med filter ur Sundströms filtersortiment enligt EN 136:1998 Tillsammans med fläkt SR 500 eller SR 700 enligt EN 12942:1998, klass TM3. SR 200 Airline är en tryckluftmatad helmask med möjlighet till filter-backup enligt EN 14594:2005 klass 4A/4B. Vid val av utrustning tillsammans med SR 200 Airline skall bland annat följande faktorer beaktas: Typer av föroreningar Koncentrationer Arbetsbelastning Skyddsbehov vid sidan av andningsskydd Riskanalysen bör utföras av person med lämplig utbildning och med erfarenhet inom området. Bruksanvisningen för SR 200 Airline skall läsas innan användning.

Sida: 3 av 23 2.1 Uppackning av SR 200 Airline 2.

Packlista: Mask med andningsslang Reglerventil Bälte Skruvlock Täcklock Förfilterhållare

3 Funktionskontroll Kontroll före användning Kontrollera att masken är komplett, rätt monterad, väl

3 Sida: 3 av Uppackning av SR 200 Airline 2.2 Packlista Kontrollera att utrustningen är komplett och inte har skadats under transporten. Packlista: Mask med andningsslang Reglerventil Bälte Skruvlock Täcklock Förfilterhållare Flödesmätare Filteradapter Bruksanvisning 2.3 Funktionskontroll Kontroll före användning Kontrollera att masken är komplett, rätt monterad, väl rengjord och oskadad. Kontrollera särskilt in och utandningsmembranen och deras säten. Membranen är förbrukningsartiklar och skall bytas vid tecken på skador och åldrande. Kontrollera att ventilsätena är rena och inte har skador.

Sida: 4 av 23 Kontrollera att membranen är hela och rena och

Kontrollera att tätningsytan i stommen är ren och fri från

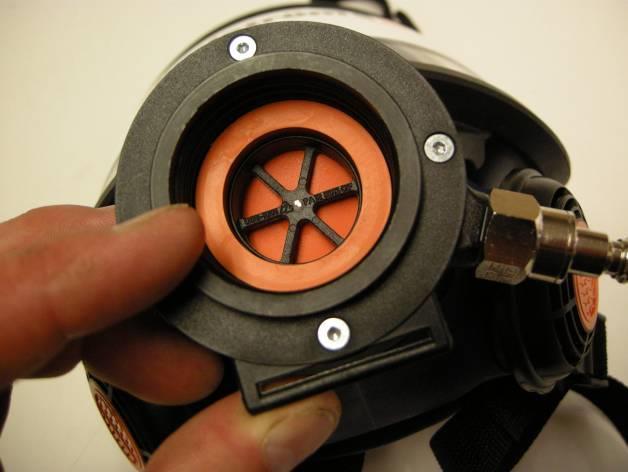

Kontrollera att packningen i filteranslutningens botten är

4 Sida: 4 av 23 Kontrollera att membranen är hela och rena och sitter ordentligt på plats. Kontrollera att tätningsytan i stommen är ren och fri från skador. Kontrollera att packningen i filteranslutningens botten är intakt. Kontrollera bandställets kondition. Bandstället är en förbrukningsartikel och skall bytas vid tecken på förslitning eller minskad elasticitet

Sida: 5 av 23 Kontrollera att luftflödet mätt

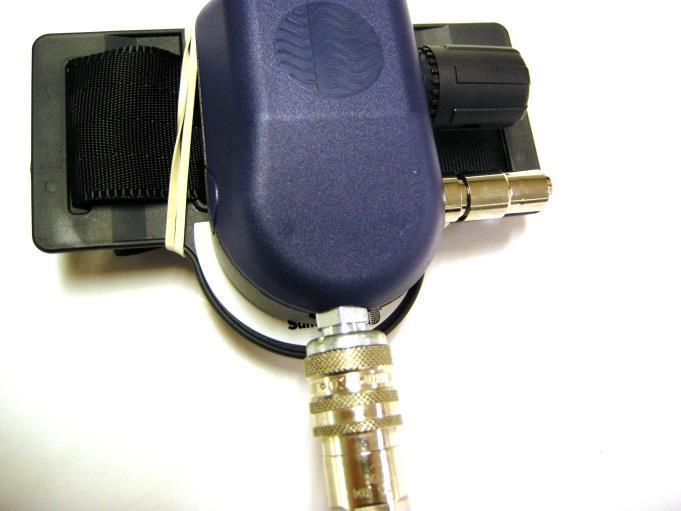

5 Sida: 5 av 23 Kontrollera att luftflödet mätt igenom masken uppgår till minst 150 l/min. Gör så här: Anslut andningsslangen till reglerventilen. Anslut tryckluftslangen till reglerventilen. Vrid reglerventilens ratt motsols så långt det går för att strypa luftmängden till miniminivån.

Sida: 6 av 23 Placera masken i flödesmätaren och grip om påsens nedre del för att täta runt andningsslangen. 2.4 Påtagning Bälte med reglerventil Fatta flödesmätarens rör med andra handen så att röret pekar lodrätt upp från påsen.

Om minimiflödet inte uppnås kontrollera att flödesmätaren hålls upprätt, kulan rör sig fritt, lufttillförseln inte stryps av kinkar eller dylikt på slangarna.

6 Sida: 6 av 23 Placera masken i flödesmätaren och grip om påsens nedre del för att täta runt andningsslangen. 2.4 Påtagning Bälte med reglerventil Fatta flödesmätarens rör med andra handen så att röret pekar lodrätt upp från påsen. Läs av kulans placering i röret. Den ska sväva i nivå med eller strax över markeringen på röret. Om minimiflödet inte uppnås kontrollera att flödesmätaren hålls upprätt, kulan rör sig fritt, lufttillförseln inte stryps av kinkar eller dylikt på slangarna. Ta på bältet och reglera längden. Arrangera reglerventilen på bältet så att den är lätt åtkomlig för justering av luftflödet och så att du kan hålla god uppsikt över andningsslangen, dvs den ska inte vara placerad på ryggen.

Sida: 7 av 23 Filter Kontrollera att du valt rätt filter och att

Kontrollera att filtret sitter samman ordentligt runtom.

7 Sida: 7 av 23 Filter Kontrollera att du valt rätt filter och att lagringstiden inte överskridits. Tryck samman gasfilter och partikelfilter. Undvik att trycka i mitten på filtret. Kontrollera att filtret sitter samman ordentligt runtom. Filtret monteras i masken så att pilarna på filtret pekar mot ansiktet. Kontrollera noga att kanten på filtret ligger i filterfattningens invändiga spår runt om.

Sida: 8 av 23 Montera förfilter SR 221 i

och skruva därefter ytterligare 1/8 varv.

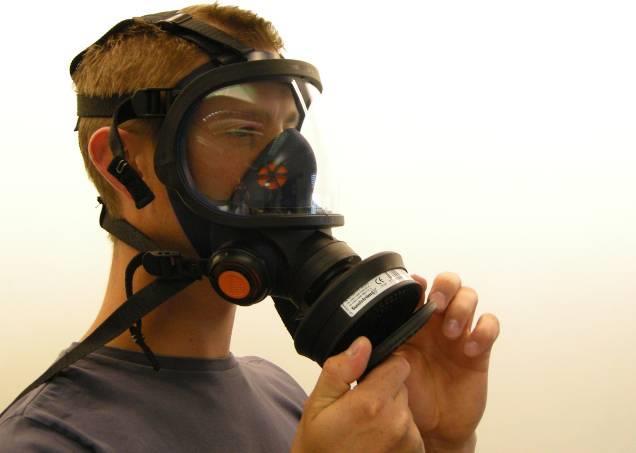

8 Sida: 8 av 23 Montera förfilter SR 221 i förfilterhållaren och tryck fast denna på filtret. Skruva fast filtret in i masken. Skruva in filtret tills gängan når botten mot packningen och skruva därefter ytterligare 1/8 varv. Mask Täthetsprov Gör ett täthetsprov om utrustningen ska användas med back-upfilter: Täta filtret med täcklocket.

Sida: 9 av 23 Håll masken stadigt på plats, ta ett djupt andetag och håll andan i ca tio

Om tillpassningen är god ska masken genom undertrycket som uppstår tryckas mot ansiktet.

Glasögonskalmar kan också förorsaka läckage liksom smutsiga eller defekta utandningsventiler.

9 Sida: 9 av 23 Håll masken stadigt på plats, ta ett djupt andetag och håll andan i ca tio sekunder. Om tillpassningen är god ska masken genom undertrycket som uppstår tryckas mot ansiktet. Om masken inte är tät kan det bero på att du har skägg, polisonger eller är orakad. Glasögonskalmar kan också förorsaka läckage liksom smutsiga eller defekta utandningsventiler. Andningsslang/tryckluftslang Anslut tryckluftslangen till reglerventilens ingång. Rulla ut tryckluftslangen och kontrollera den inte ligger i slingor. Anslut andningsslangen till reglerventilens utgång.

Sida: 10 av 23 Mask tillpassning Slacka de fyra

spännena. Detta behövs endast vid första användningen.

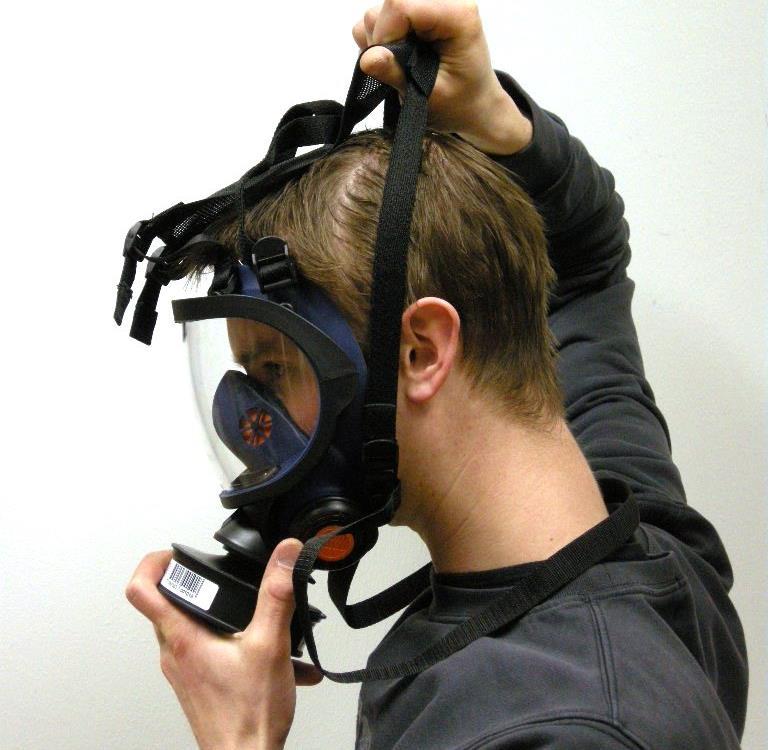

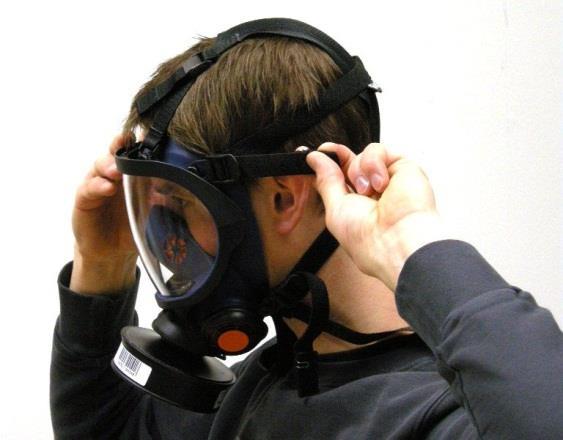

10 Sida: 10 av 23 Mask tillpassning Slacka de fyra resårbanden genom att föra bandhållarna framåt, samtidigt som du drar i resåren. Slacka på de övre stumma banden genom att öppna spännena. Detta behövs endast vid första användningen. För bandstället uppåt, placera hakan i innermaskens hakficka och drag bandstället över huvudet.

Anpassa längden på det övre bandparet och fixera spännena.

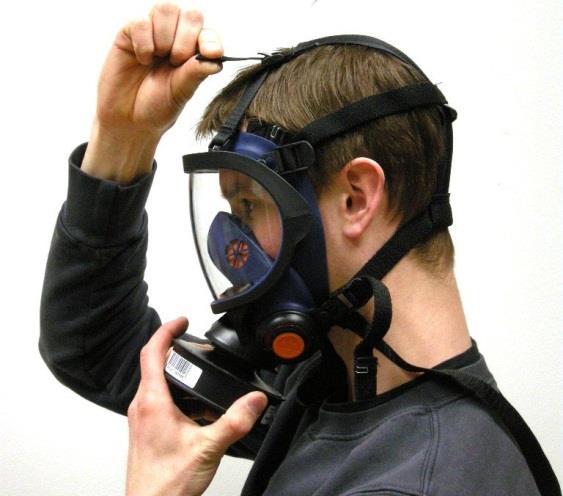

11 Sida: 11 av 23 Spänn resårbanden parvis genom att dra i de fria bandändarna bakåt. Justera maskens tillpassning mot ansiktet så att den sitter stadigt och bekvämt. Anpassa längden på det övre bandparet och fixera spännena. Luftflöde Justera luftflödet med reglerventilens ratt så att det passar den aktuella arbetssituationen Vrid ratten motsols så långt det går för att få minimiflödet 150 l/min och medsols så långt det går för att få maximiflödet 320 l/min.

12 Sida: 12 av Avtagning När backup-filter används Avlägsna eventuellt täcklock. Lösgör tryckluftslangen från reglerventilen. Lämna det förorenade området och ta av utrustningen. Slacka parvis på de fyra resårbanden genom att föra bandhållarna framåt. De två stumma banden behöver inte lossas.

Slacka parvis på de fyra resårbanden genom att föra bandhållarna framåt.

13 Sida: 13 av 23 Dra bandstället framåt över huvudet och ta av masken. När skruvlock används Lämna det förorenade området innan utrustningen tas av. Slacka parvis på de fyra resårbanden genom att föra bandhållarna framåt. De två stumma banden behöver inte lossas. Dra bandstället framåt över huvudet och ta av masken.

Sida: 14 av 23 Lösgörning av slangar Båda slangkopplingarna är av

Skjut kopplingen mot nippeln. Dra tillbaka låsringen. 4.

rengöringsservett (SR 5226) som rengör och desinfekterar.

14 Sida: 14 av 23 Lösgörning av slangar Båda slangkopplingarna är av säkerhetstyp och slangarna lösgörs i två steg. Skjut kopplingen mot nippeln. Dra tillbaka låsringen. 4.1 Rengöring För den dagliga skötseln rekommenderas Sundströms rengöringsservett (SR 5226) som rengör och desinfekterar. Vid svårare nedsmutsning används en varm (max 40 C) mild tvållösning och en mjuk borste, följt av sköljning i rent vatten och lufttorkning i rumstemperatur.

Kritiska punkter är utandningsmembran och ventilsäten, som måste ha rena och oskadade anliggningsytor.

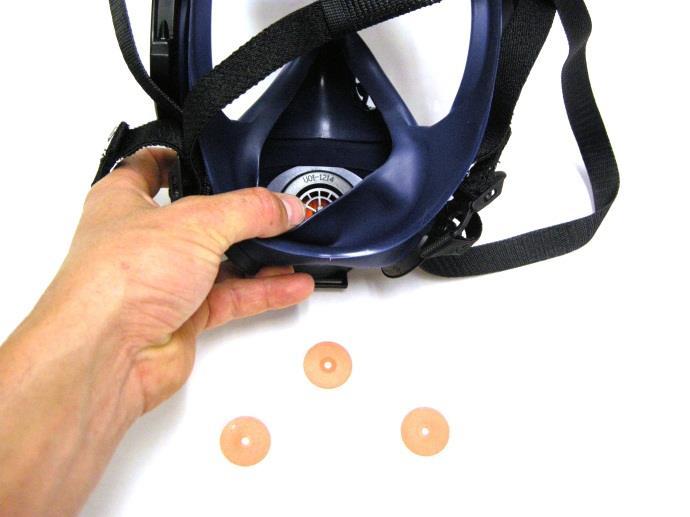

15 Sida: 15 av 23 Gör först såhär: Skruva bort adapter/filter Tag av locken till utandningsventilerna och plocka bort membranen (2st) Plocka bort inandningsmembranen (3 st) Ta loss bandstället. Lossa visiret vid behov se Rengör enligt ovan. Kritiska punkter är utandningsmembran och ventilsäten, som måste ha rena och oskadade anliggningsytor. Kontrollera alla delar och byt vid behov. Montera ihop masken sedan den torkat. Utför täthetsprov enligt 2.4 OBS! Använd aldrig lösningsmedel för rengöring.

om att utrustningen alltid är funktionsduglig. 4.

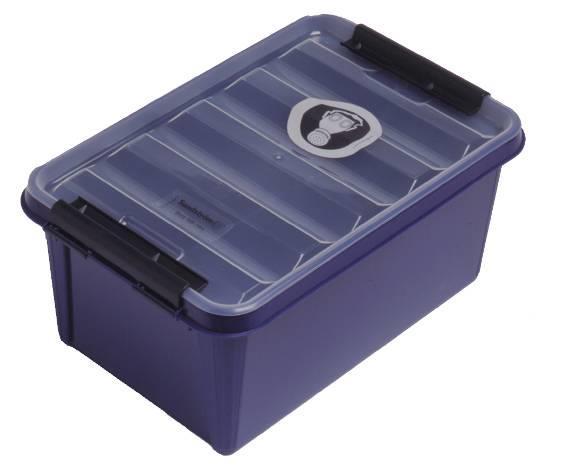

16 Sida: 16 av Förvaring Förvara masken lämpligast i Sundströms förvaringsbox SR 344 i en förvaringstemperatur från -20 C till +40 C. 4.3 Underhållsschema Schemat visar minimikrav på underhållsrutiner för att försäkra dig om att utrustningen alltid är funktionsduglig Visirbyte Visiret är infäst i ett spår, som löper runt yttermaskens visiröppning och hålls på plats av en övre och undre ramhalva. Lossa de två skruvarna som håller ihop ramhalvorna, med en 2.5 mm insexnyckel. Dra försiktigt loss den övre ramhalvan.

Sida: 17 av 23 Kräng försiktigt av maskens övre del från

Passa samtidigt på att vid behov rengöra spåret.

Tryck ner det nya visiret i spåret så att mittenmarkeringarna

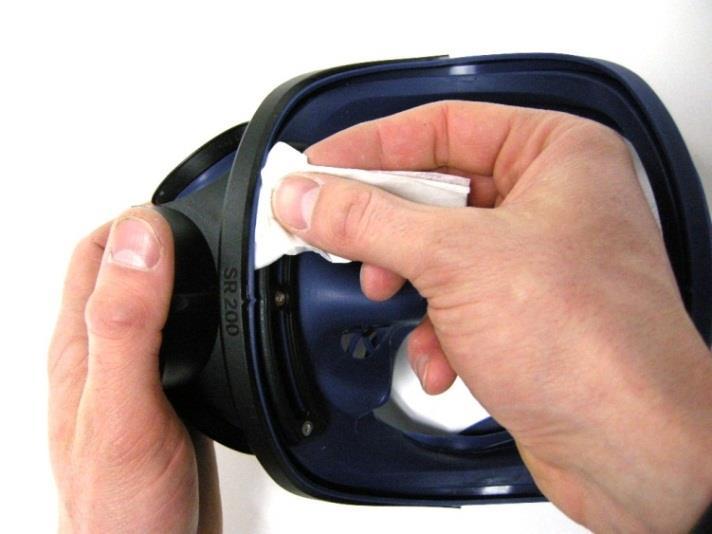

17 Sida: 17 av 23 Kräng försiktigt av maskens övre del från visiret och dra loss visiret ur det undre spåret. Passa samtidigt på att vid behov rengöra spåret. Visir, ramhalvor och mask har en märkning som markerar mitten. Tryck ner det nya visiret i spåret så att mittenmarkeringarna sammanfaller. Monteringen underlättas om spåret fuktas med en tvållösning eller liknande vätska.

Sida: 18 av 23 Kräng försiktigt tillbaka

18 Sida: 18 av 23 Kräng försiktigt tillbaka maskens överdel över visiret, så att visiret ligger i maskens spår. Sätt dit den övre ramhalvan och se till att mittenmarkeringarna sammanfaller. Skruva ihop ramhalvorna växelvis. Utför täthetsprov enligt 2.4

Sida: 19 av 23 4.4.3 Byte av inandningsmembran / 3 st.

Två membran sitter med ett på vardera insidan av masken.

Kräng av membranen och tapparna Trä på de nya membranen på de nya tapparna.

19 Sida: 19 av Byte av inandningsmembran / 3 st. Ett membran sitter i centrum av innermasken på en fast tapp. Kräng av membranet och montera ett nytt. Två membran sitter med ett på vardera insidan av masken. Tapparna till dessa är löstagbara och ska byta samtidigt med membranen. Kräng av membranen och tapparna Trä på de nya membranen på de nya tapparna. Membranen ska vila på den bredare flänsen. Trä alltså tappen med membran från maskens insida genom ventilsätet med den smalare flänsen först Byte av utandningsmembran / 2 st. Utandningsmembranen är monterade på en fast tapp innanför ventillocken från ventilsätena.

Tryck fast ventillocken. Ett snäppljud markerar att de är på plats. 4.

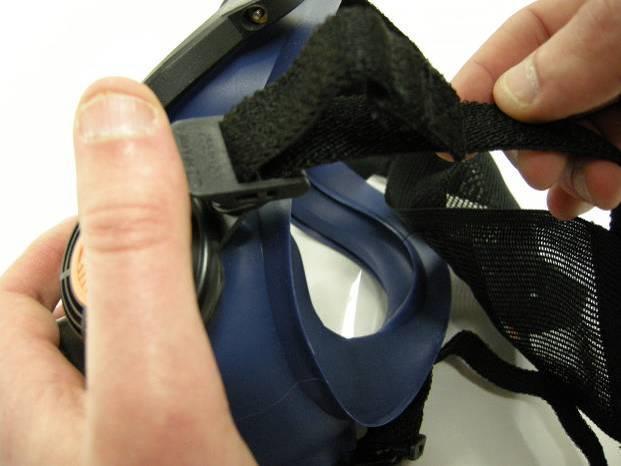

20 Sida: 20 av 23 Kräng av membranen. Tryck fast de nya membranen. Kontrollera noga att membranen ligger an mot ventilsätena runt om. Tryck fast ventillocken. Ett snäppljud markerar att de är på plats Byte av bandställ Snäpp loss bandställets bandhållare från maskens bandfästen. (6st) Kontrollera att banden inte är snodda och montera det nya bandstället.

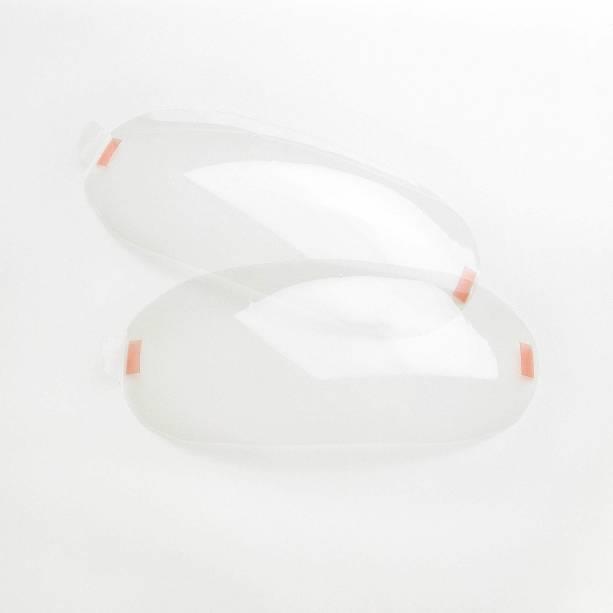

21 Sida: 21 av 23 Montering av skyddsfolie SR 343 / SR 353 Peta bort skyddspappret på de 2 klisterduttarna Applicera en sida i taget. Tryck fast med tummen. Det är lämpligt att montera max 3st skyddsfolier på varandra.
