BRUKSANVISNING BLÄSTERHUVA SM-1 med tryckluftsbälte

Transkript

1 BRUKSANVISNING BLÄSTERHUVA SM-1 med tryckluftsbälte Version F, juni 2003

2 Sida 2 Tel

3 Innehållsförteckning Sida 3 Innehållsförteckning 4 1. Manualen 2. Ansvarsområden och begränsningar 2.1 Allmän beskrivning 2.2 Öronskydd 3. Beskrivning 4. Förberedelser 5 5. Luftförsörjning 5.1 Luftkvaliteten 5.2 Luften flöde, tryck och slanglängd 6 6. Uppstart 7. Underhåll 7.1 Täthets- och funktionskontroll Byte av skyddslinser Byte av membran i utandningsventilen 7.4 Reservdelar och tilläggsutrustning 8 Sprängskiss 9 Reservdelar Typkontroll utfört av: FORCE Dantest CERT id.nr Force Technology Park Allé BRÖNDBY DANMARK Sida 3 Tel

4 1. MANUALEN Manualen täcker uppstart, drift, underhåll, ersättningsdelar och viktig information för säker användning av blästerhuvan SM-1 med tryckluftsbälte. Läs hela denna manual innan utrustningen installeras eller används. 2. ANVÄNDNINGSOMRÅDEN OCH BEGRÄNSNINGAR 2.1. ALLMÄN BESKRIVNING Blästerhuvan SM-1 är speciellt utformad och testad för blästring (EN 271). Följande begränsningar skall följas: - Blästerhuvan SM-1 passar inte för annat arbete än för blästring. - Används endast i luft som inte är av omedelbar fara för liv och hälsa och som innehåller minst 19,5% av syre. - Skall ej användas i brandfarliga miljöer - Det är inte tillåtet att använda denna produkt med rent syre eller med syretillsatt luft. - Huvan skyddar operatörens huvud och nacke från återstudsande blästermedel. - Blästerhuvan SM-1 passar alla normalt formade ansikten, utom användare med skägg eller glasögon. Justerbara band är monterade för att ge bra passform. - Huvan kan användas i temperaturer mellan 6 o till +40 o C. - Om utrustningen används i temperaturer understigande +4 o C, skall fukten i tryckluften reduceras för att undvika att utrustningen fryser (isbildning). - Luftförsörjningen måste ha ett tryck mellan 4 och 7 bar. - Lufttrycket i huvan kan bli negativt vid stora arbetsbelastningar. Då skall luftventilen justeras så att trycket inne i huvan blir positivt. Det hindrar damm från att komma in. 2.2 ÖRONSKYDD Använd alltid öronproppar när denna utrustning används. 3. BESKRIVNING Huvudkomponenterna för utrustningen är: - Huva med spännband, utandningsventiler och skyddsglas. - Luftventil med snabbkopplingar och bälte samt slangpaket upp till masken med varningsvissla. 4. FÖRBEREDELSER - Kontrollera att maskens skyddsglas är hela samt att innerlinserna av polykarbonat är på plats. - Kontrollera att ansiktstätningen är hel - Kontrollera att justerbanden är hela. - Kontrollera att slangar och kopplingar är hela och täta. - Anslut slangpaketet från ventilen till huvan. Kontrollera att packningen i anslutningen är hel. Sida 4 Tel

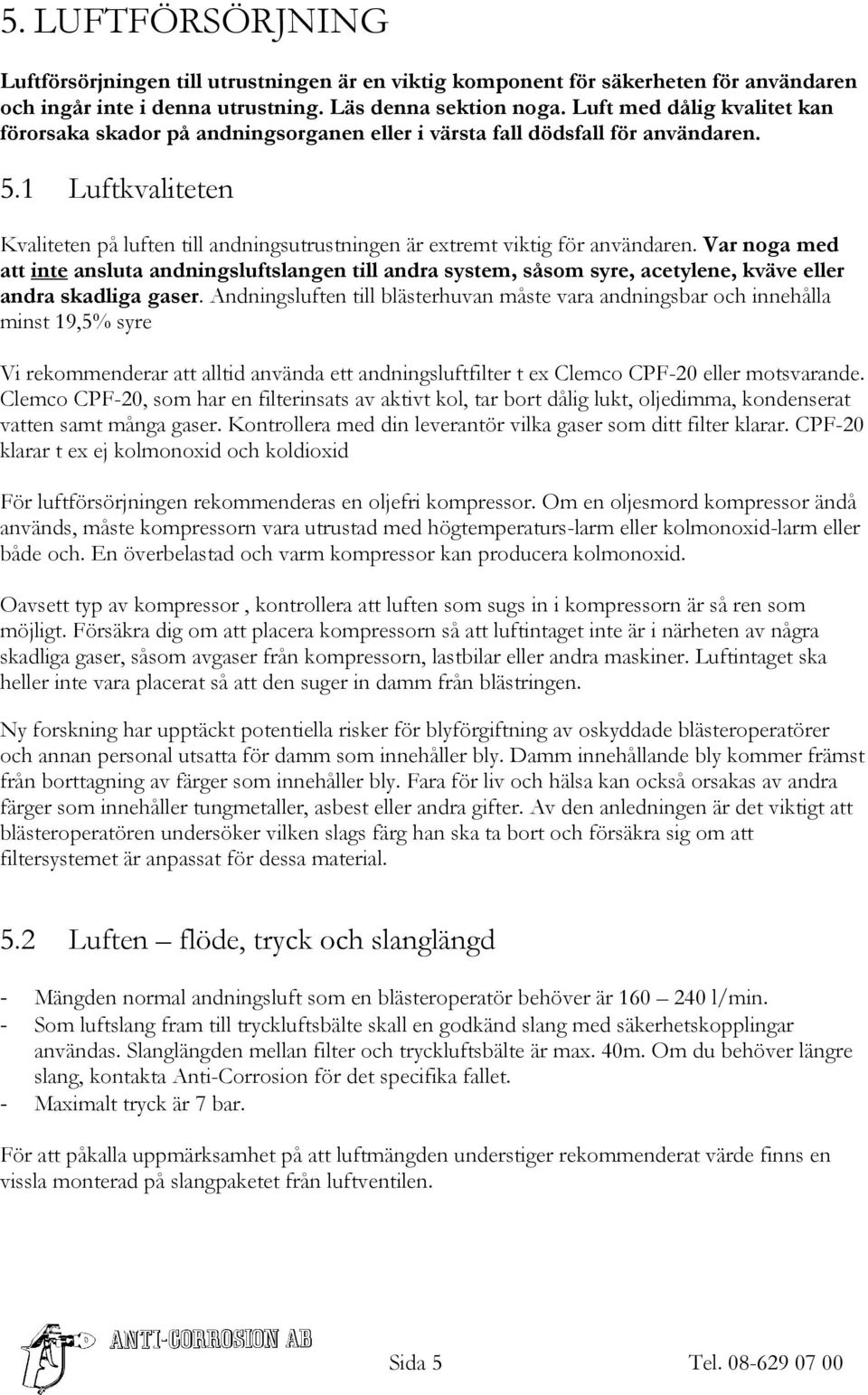

5 5. LUFTFÖRSÖRJNING Luftförsörjningen till utrustningen är en viktig komponent för säkerheten för användaren och ingår inte i denna utrustning. Läs denna sektion noga. Luft med dålig kvalitet kan förorsaka skador på andningsorganen eller i värsta fall dödsfall för användaren. 5.1 Luftkvaliteten Kvaliteten på luften till andningsutrustningen är extremt viktig för användaren. Var noga med att inte ansluta andningsluftslangen till andra system, såsom syre, acetylene, kväve eller andra skadliga gaser. Andningsluften till blästerhuvan måste vara andningsbar och innehålla minst 19,5% syre Vi rekommenderar att alltid använda ett andningsluftfilter t ex Clemco CPF-20 eller motsvarande. Clemco CPF-20, som har en filterinsats av aktivt kol, tar bort dålig lukt, oljedimma, kondenserat vatten samt många gaser. Kontrollera med din leverantör vilka gaser som ditt filter klarar. CPF-20 klarar t ex ej kolmonoxid och koldioxid För luftförsörjningen rekommenderas en oljefri kompressor. Om en oljesmord kompressor ändå används, måste kompressorn vara utrustad med högtemperaturs-larm eller kolmonoxid-larm eller både och. En överbelastad och varm kompressor kan producera kolmonoxid. Oavsett typ av kompressor, kontrollera att luften som sugs in i kompressorn är så ren som möjligt. Försäkra dig om att placera kompressorn så att luftintaget inte är i närheten av några skadliga gaser, såsom avgaser från kompressorn, lastbilar eller andra maskiner. Luftintaget ska heller inte vara placerat så att den suger in damm från blästringen. Ny forskning har upptäckt potentiella risker för blyförgiftning av oskyddade blästeroperatörer och annan personal utsatta för damm som innehåller bly. Damm innehållande bly kommer främst från borttagning av färger som innehåller bly. Fara för liv och hälsa kan också orsakas av andra färger som innehåller tungmetaller, asbest eller andra gifter. Av den anledningen är det viktigt att blästeroperatören undersöker vilken slags färg han ska ta bort och försäkra sig om att filtersystemet är anpassat för dessa material. 5.2 Luften flöde, tryck och slanglängd - Mängden normal andningsluft som en blästeroperatör behöver är l/min. - Som luftslang fram till tryckluftsbälte skall en godkänd slang med säkerhetskopplingar användas. Slanglängden mellan filter och tryckluftsbälte är max. 40m. Om du behöver längre slang, kontakta Anti-Corrosion för det specifika fallet. - Maximalt tryck är 7 bar. För att påkalla uppmärksamhet på att luftmängden understiger rekommenderat värde finns en vissla monterad på slangpaketet från luftventilen. Sida 5 Tel

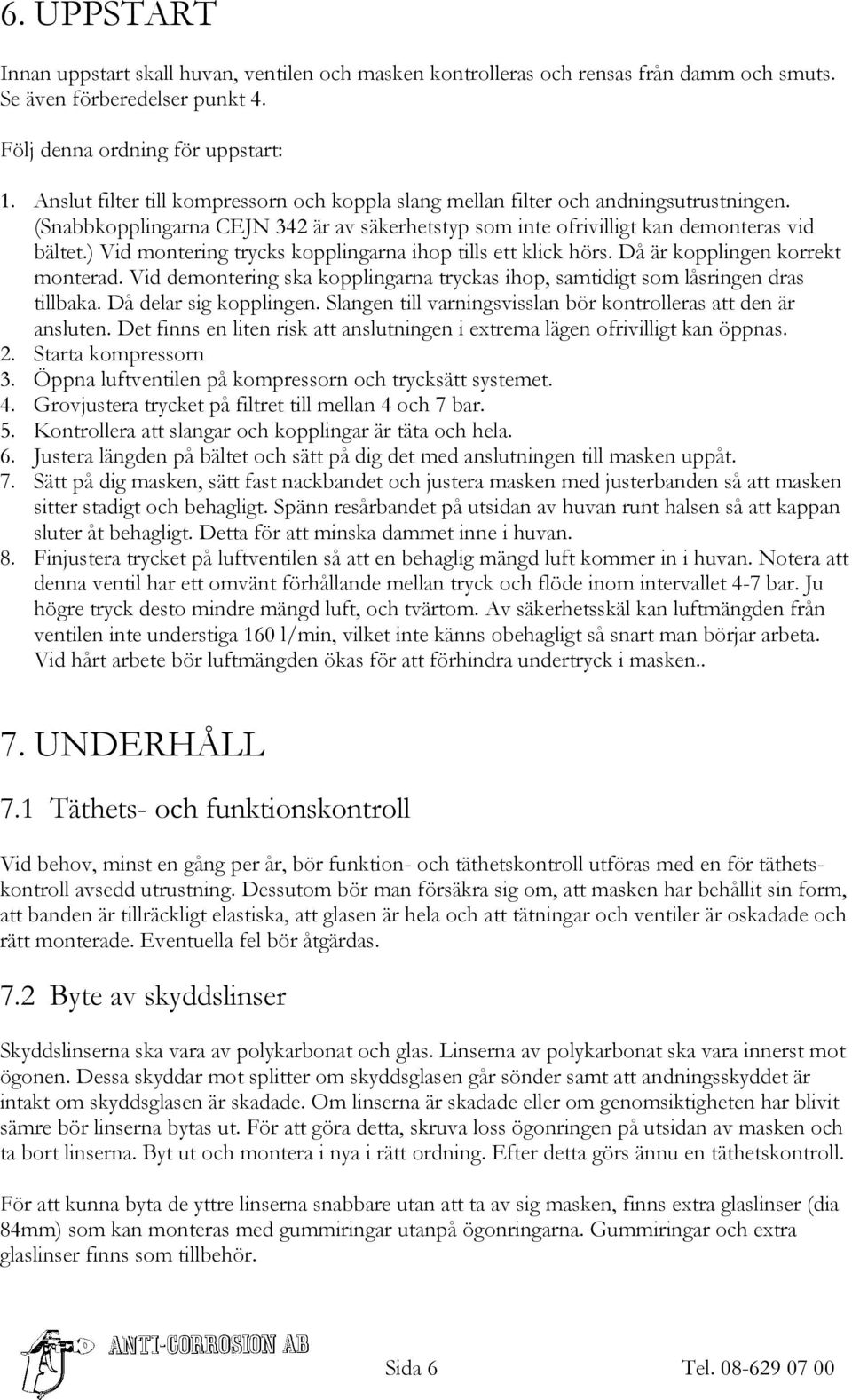

6 6. UPPSTART Innan uppstart skall huvan, ventilen och masken kontrolleras och rensas från damm och smuts. Se även förberedelser punkt 4. Följ denna ordning för uppstart: 1. Anslut filter till kompressorn och koppla slang mellan filter och andningsutrustningen. (Snabbkopplingarna CEJN 342 är av säkerhetstyp som inte ofrivilligt kan demonteras vid bältet.) Vid montering trycks kopplingarna ihop tills ett klick hörs. Då är kopplingen korrekt monterad. Vid demontering ska kopplingarna tryckas ihop, samtidigt som låsringen dras tillbaka. Då delar sig kopplingen. Slangen till varningsvisslan bör kontrolleras att den är ansluten. Det finns en liten risk att anslutningen i extrema lägen ofrivilligt kan öppnas. 2. Starta kompressorn 3. Öppna luftventilen på kompressorn och trycksätt systemet. 4. Grovjustera trycket på filtret till mellan 4 och 7 bar. 5. Kontrollera att slangar och kopplingar är täta och hela. 6. Justera längden på bältet och sätt på dig det med anslutningen till masken uppåt. 7. Sätt på dig masken, sätt fast nackbandet och justera masken med justerbanden så att masken sitter stadigt och behagligt. Spänn resårbandet på utsidan av huvan runt halsen så att kappan sluter åt behagligt. Detta för att minska dammet inne i huvan. 8. Finjustera trycket på luftventilen så att en behaglig mängd luft kommer in i huvan. Notera att denna ventil har ett omvänt förhållande mellan tryck och flöde inom intervallet 4-7 bar. Ju högre tryck desto mindre mängd luft, och tvärtom. Av säkerhetsskäl kan luftmängden från ventilen inte understiga 160 l/min, vilket inte känns obehagligt så snart man börjar arbeta. Vid hårt arbete bör luftmängden ökas för att förhindra undertryck i masken.. 7. UNDERHÅLL 7.1 Täthets- och funktionskontroll Vid behov, minst en gång per år, bör funktion- och täthetskontroll utföras med en för täthetskontroll avsedd utrustning. Dessutom bör man försäkra sig om, att masken har behållit sin form, att banden är tillräckligt elastiska, att glasen är hela och att tätningar och ventiler är oskadade och rätt monterade. Eventuella fel bör åtgärdas. 7.2 Byte av skyddslinser Skyddslinserna ska vara av polykarbonat och glas. Linserna av polykarbonat ska vara innerst mot ögonen. Dessa skyddar mot splitter om skyddsglasen går sönder samt att andningsskyddet är intakt om skyddsglasen är skadade. Om linserna är skadade eller om genomsiktigheten har blivit sämre bör linserna bytas ut. För att göra detta, skruva loss ögonringen på utsidan av masken och ta bort linserna. Byt ut och montera i nya i rätt ordning. Efter detta görs ännu en täthetskontroll. För att kunna byta de yttre linserna snabbare utan att ta av sig masken, finns extra glaslinser (dia 84mm) som kan monteras med gummiringar utanpå ögonringarna. Gummiringar och extra glaslinser finns som tillbehör. Sida 6 Tel

7 7.3 Byte av membran i utandningsventil Skruva loss utandningsventilen samt lossa dess lock. Lyft upp utandningsventilens membran, skär av membranets infästningstapp och avlägsna bägge delarna. Ett nytt membran monteras genom att tappen på membranet utifrån träs in och dras in så långt att den låses i rätt läge. Sätt på locket och skruva tillbaka ventilen. 7.4 Reservdelar och tilläggsutrustning Endast original reservdelar enligt bifogade reservdelslista får användas. Masken kan som tilläggsutrustning förses med extra skyddslinser som hålls fast med gummiringar. 8 RENGÖRING OCH DESINFEKTION Blästermasken bör tvättas rent varje dag eller efter behov. Den smutsiga masken lossas från tryckluftsmatningen och tvättas av med en fuktig trasa eller i ljummet vatten med tillsats av milt tvättmedel (t ex diskmedel). Vid kraftig nedsmutsning kan man använda borste vid rengöringen. Desinfektera masken med en lämplig lösning, t ex en spritlösning med ca 60% ethanol, och låt den torka. Delar av aluminium bör en gång i veckan smörjas in med olja och torkas av. Sida 7 Tel

8 Sida 8 Tel

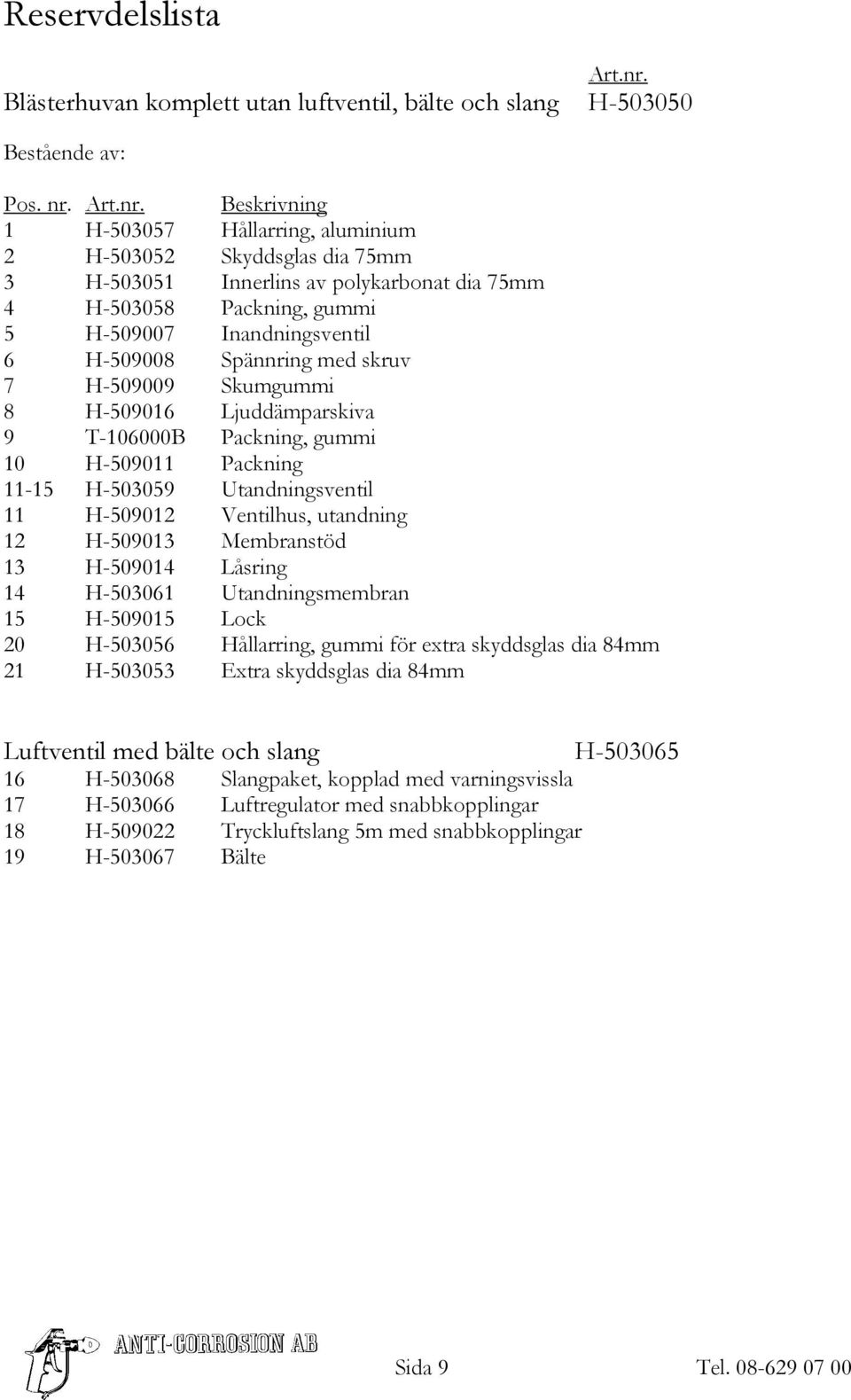

9 Reservdelslista Art.nr. Blästerhuvan komplett utan luftventil, bälte och slang H Bestående av: Pos. nr. Art.nr. Beskrivning 1 H Hållarring, aluminium 2 H Skyddsglas dia 75mm 3 H Innerlins av polykarbonat dia 75mm 4 H Packning, gummi 5 H Inandningsventil 6 H Spännring med skruv 7 H Skumgummi 8 H Ljuddämparskiva 9 T B Packning, gummi 10 H Packning H Utandningsventil 11 H Ventilhus, utandning 12 H Membranstöd 13 H Låsring 14 H Utandningsmembran 15 H Lock 20 H Hållarring, gummi för extra skyddsglas dia 84mm 21 H Extra skyddsglas dia 84mm Luftventil med bälte och slang H H Slangpaket, kopplad med varningsvissla 17 H Luftregulator med snabbkopplingar 18 H Tryckluftslang 5m med snabbkopplingar 19 H Bälte Sida 9 Tel
