1 Monterings anvisning och användar guide Smartroller Mk2

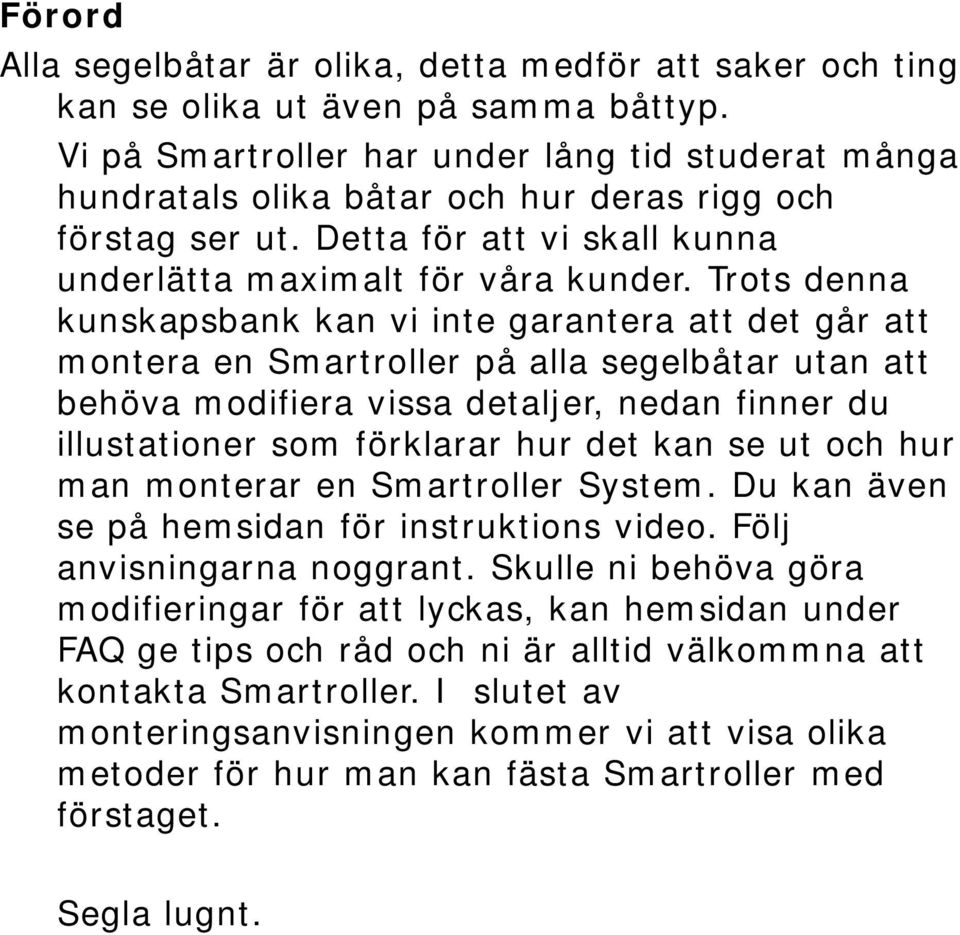

2 Förord Alla segelbåtar är olika, detta medför att saker och ting kan se olika ut även på samma båttyp. Vi på Smartroller har under lång tid studerat många hundratals olika båtar och hur deras rigg och förstag ser ut. Detta för att vi skall kunna underlätta maximalt för våra kunder. Trots denna kunskapsbank kan vi inte garantera att det går att montera en Smartroller på alla segelbåtar utan att behöva modifiera vissa detaljer, nedan finner du illustationer som förklarar hur det kan se ut och hur man monterar en Smartroller System. Du kan även se på hemsidan för instruktions video. Följ anvisningarna noggrant. Skulle ni behöva göra modifieringar för att lyckas, kan hemsidan under FAQ ge tips och råd och ni är alltid välkommna att kontakta Smartroller. I slutet av monteringsanvisningen kommer vi att visa olika metoder för hur man kan fästa Smartroller med förstaget. Segla lugnt.

Trots denna kunskapsbank kan vi inte garantera att det går att montera en Smartroller på alla segelbåtar utan att behöva modifiera vissa detaljer, nedan finner du illustationer som förklarar hur det

3 Steg 1 Förberedelser Införskaffa de tillbehör i form av ledblock och fästpunkt som du behöver för att leda bak kontrolllinan till sittbrunnen. Du väljer antal brytblock efter båtens längd och hur du vill att kontroll linan skall löpa över däck. Vi på Smartroller tycker att ett enkelt block med skotråtta fäst i relings listen är enklast och bäst. Kontrollera att det finns plats för rullen där fästpunkten för förstaget är. Prova med rullen enligt skissen, om den gör det gå vidare till nästa steg. Det ingår insex nycklar men monteringen går snabbare och därmed säkrare om du använder dig av en skruvdragare med passande bits. En hammare och tång kan komma väl till pass.

Vi på Smartroller tycker att ett enkelt block med skotråtta fäst i relings listen är enklast och bäst.

4 Steg 2 Förkontroll och avlägsnande av förstag Är riggen monterad lastar du av förstaget genom att fästa ett spinnaker- eller genua fall vid fören på båten och sträcker upp. Montera sedan loss förstaget genom att spänna upp vantskruven om sådan finnes och ta loss den från röstjärnet så att förstaget hänger löst. Är vantskruven för stor för att föras igenom toppsvirveln (28mm) avlägsnas även denna.

Montera sedan loss förstaget genom att spänna upp vantskruven om sådan finnes och ta loss den från

5 Steg 3 Montering av förstag Montera bort detaljerna från svirvel och rulle så de är fria från insats detaljerna. För igenom förstaget genom toppsvirveln och sedan igenom aluminiumrör och rulle så att den kommer ut under rullen. Lås gärna rullen genom att sätta bygeln eller en skruvmejsel genom vantskruven så åker den inte ner och är ivägen när du monterar fast förstaget. Fäst förstagen som du brukligen gör och spänn upp till önskad riggspänning.

6 Steg 4 Montering av toppsvirvelns distans detaljer Till Smartroller Mk2 finns det 2 stycken insaster. Monterat är 6mm, det finns även 4mm i tillbehörspåsen om du har tunnare förstag och har du grövre tas dom bort helt.

Monterat är 6mm, det finns även 4mm i tillbehörspåsen

7 Steg 4 Montering av toppsvirvelns distans detaljer För ner styrningen en halva i taget. Tar det emot kan du behöva knacka lätt med en hammare för att få den att falla på plats. Båda halvorna skall sitta symmetriskt och hålen skall vara i linje. Placera dit öglan och dra skruvarna försiktigt tills de bottnar. Nu är toppsvirveln klar, känn efter att den rör sig lätt och att du kan vrida på båda öronen,det skall gå lätt och mjukt. Fäst nu fallet i toppsvirveln och hissa en liten bit så att toppsvirveln inte är i vägen.

Båda halvorna skall sitta symmetriskt och hålen skall vara i linje.

8 Steg 8 Nedre infästning Här kommer det ett par olika metoder för att fästa rullen i främre fästet rostjärnet Alternativ 1 Bygel Vi skickar med en bygel som är utformad för att kunna låsa rullen och detta är den vanligaste metoden för att fästa en SMARTROLLER på Normalt sätter vi en bygel som går igenom vant skruv huvudet och låser bygeln, enkelt och lätt att montera dit och ta bort vi sjösättning och upptagning. Nu sitter förstaget på plats och det är dags att fästa rullen vid röstjärnet. För sedan in bygeln så att den går igenom först ett hål sedan igenom vanthuvudet och ut igenom ett hål och lås bygeln. Ibland kan det krävas att man böjer bygeln lite för att kunna få in den igenom ett hål.

enkelt och lätt att montera dit och ta bort vi sjösättning och upptagning. Nu sitter förstaget på plats och det är dags att fästa rullen vid röstjärnet.

9 Alternativ 2 Det går även bra att använda en lång riggbult som går igenom hela röret och vantstaget, här måste man spänna förstaget innan man monterar dit rullen för att sedan kunna spänna riggen i akterstaget, var noga med att få tag i en riggbult med samma kvalitet som sitter i originalet.

man monterar dit rullen för att sedan kunna spänna riggen i akterstaget,

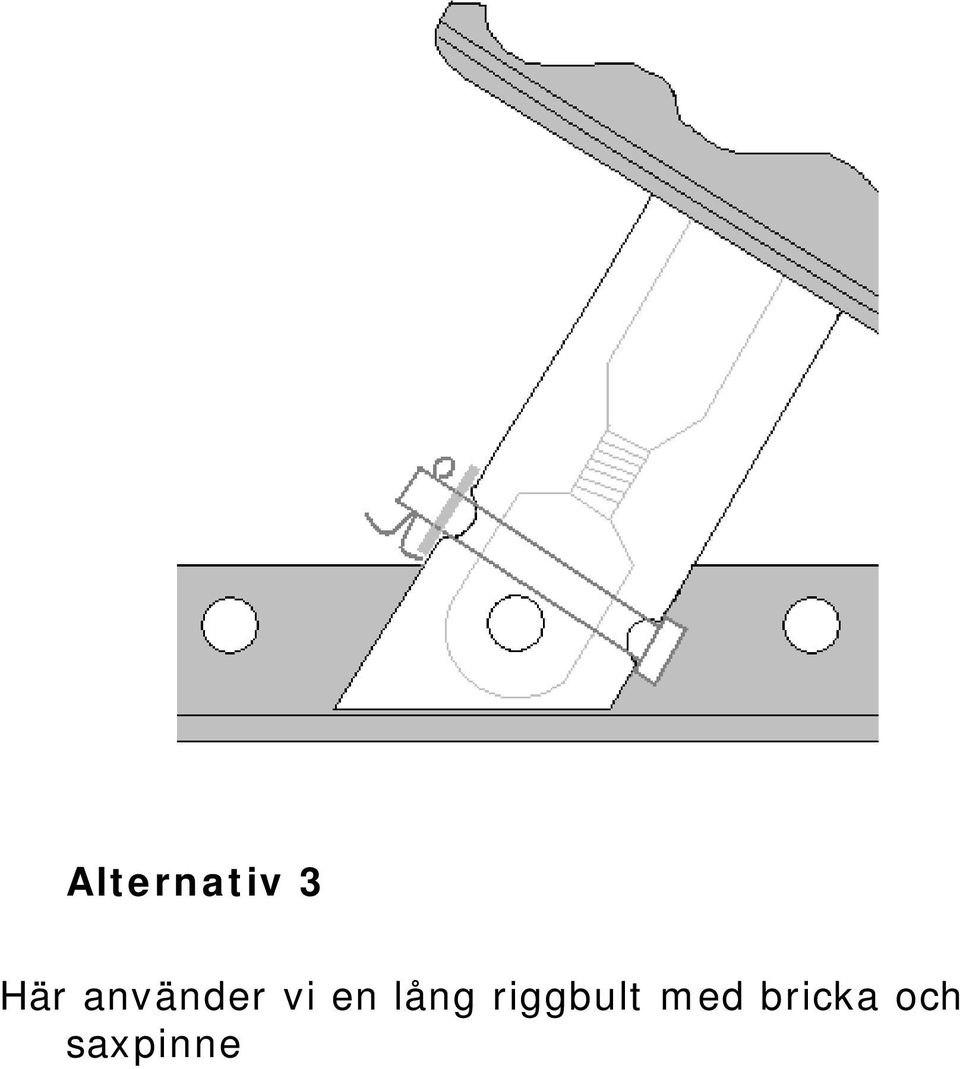

10 Alternativ 3 Här använder vi en lång riggbult med bricka och saxpinne

11 Alternativ 4 bult Montera bulten igenom hylsan och vantskruven och sätt på låsmuttern.

12 Steg 5 Montering av distans detaljer på rullen Tryck i styrningen och skruva i skruvarna och dra försiktigt. Prova nu och snurra på rullen, det skall gå lätt och fint.

13 Underhåll Beroende på i vilka vatten du seglar utsätts Smartrolelrn för olika påverkan. Vi har dimensionerat och valt material för att den skall klara de flesta normala förhållanden. När det gäller korrosions beständiget kan det i produktions processen hända att materialen kommer i kontakt med icke korrosions beständiga material. I mycket korrosiva miljöer kan även viss ytkorrosion bildas. Detta avlägsnas med hjälp av lite stålull och olja, och påverkar på intet sätt funktionen. Gäller det toppsvirveln kan denna skyddas genom att bestykas med ett tunnt lager vaselin. Detta är också bra att göra efter varje säsong i förebyggnade syfte. Se också över att kontroll-linan inte visar några tecken på slitage på manteln. Uppträder detta skall linan bytas. Garanti Vi lämnar ett års garanti på materialfel på Smartroller. Detta innebär skador som uppkommer av fel som förelegat vid tillverkning. Vi lämnar 3års garanti på lagersystemet om de skulle råka ut för funktions nedsättning. Observera! Garantin gäller inte vid modifiering av Smartroller, användade av våld, oaktsamhet vid montering eller användande utanför avsett område.

I mycket korrosiva miljöer kan även viss ytkorrosion bildas. Detta avlägsnas med hjälp av lite stålull och olja, och påverkar på intet sätt funktionen.
