2 Omni Ritchie Bilder och installation från grunden Följande är en typisk installation av ett Ritchie vattentråg. Bilderna är av Omni 2 och det skiljer lite på de andra modellerna. Ritchie Installation video 2014 på youtube: (Sökord: Ritchie Installation video 2014) https://www.youtube.com/watch?v=uiyvdb3acjc Grattis, du har just köpt den finaste eluppvärmda vattentråget på marknaden. Denna enhet är byggd för att ge dig utmärkt service förutsatt att den är korrekt installerad och underhållen. Följ instruktionerna noggrant. Läs och förstå alla instruktioner innan du installerar. Att sätta tråget på en plats som ger skydd från vinden kommer att öka prestandan av den. Djuren tenderar att samlas i detta skyddade område, vilket lockar dem att dricka mer. Steg 1 Förberedelse Ska karet placeras till två hagar (så djuren i hagarna kan dricka från varsitt håll) gör en öppning i staketet där karet ska sitta. Ett hål ska grävas i marken i denna öppning. Steg 2 Gräva Gräv ett hål i marken, djup ca 1.7 meter. Steg 3 Gräva för vattenledning och lägga i vattenledning Få till ett så bra dike för vattenledningen som möjligt. Installera en kran så karet kan gå att stänga av nära karets placering. Vattenledningen bör man placera en bit under frostlinjen. En avstängningsventil bör installeras under tråget för att underlätta användningen. Optimalt är att installera ett stopp och avfallsventil under frostnivån för att tömma vatten när enheten inte används. Innehåller vattnet grus eller liknande kan ett filter behöva användas.

3 Steg 4 Installera elledningar Ta professionell hjälp. Endast en elektriker får utföra detta arbete. Det sparar jobb att lägga ner vattenledningen och elledningarna på samma gång. Steg 5 Installera termorör Termoröret ska placeras i hålet över vattenledningen för att förhindra att vattnet fryser. Använd med fördel Ritchie termorör, eller annat lämpligt termorör av 12 cm i diameter. Tubens öppning måste hållas fri. Vattenledningen ska inte ligga emot termoröret, om det gör det kan vattenledningen frysa. Det ska ej vara någon isolering mellan utan bara luft. Änden på vattenröret ska sticka upp ovanför termoröret. Kontrollera så vattnet fungerar. Täck över röret för att förhindra att det kommer grus i när hålet ska fyllas igen. Fyll hålet med grus. Fyll inte ändå upp till termorörets kant. Steg 6 Betongplattan Betongplattan bör vara minst 1 dm tjock. Att vattentråget kommer upp en bit från marken gör att den ej kommer i kontakt med gödsel och liknande. Optimalt är om plattan kan luta lite för dränering. Sätt väggar av trä en bit runt röret. Fyll igen med grus. Skär sedan bort plasten som sticker upp. Fyll på med betong upp till rörets kant. Skrapa jämt med skrapa och borste. Se till att det ej blir vassa kanter som djuren kan skada sig på.

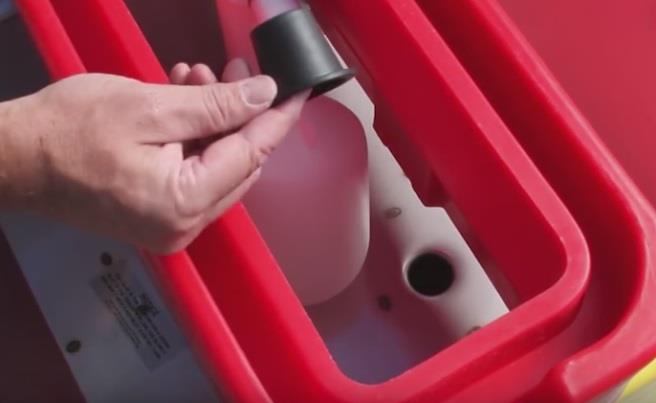

4 Steg 7 inställningar Gummilisten ska sättas på runt trågets kanter. Sätt på tråget över ledningen. I varje hörn finns ett hål när du sticker in en penna och markerar. Ta bort tråget och borra hålen. Slå ner pinnarna. (bultar ingår ej, 3/8 "x 5" rekommenderas) Sätt på tråget igen och kolla så det stämmer. Installera vattenröret. Hålen längst upp på vattenröret ska vara mot långsidan på tråget. Skruva fast det under med muttern. Fäst ventilen längst upp på röret. Ta bort den lilla pipen på ventilen, sätt i flottören och sätt tillbaka pipen. Steg 8 installera ramen Ramen ska ha gummilister. Ta bort skyddspappret från den självhäftande sidan och starta vid mittpunkten. Arbeta dig runt ramen. Det är mycket viktigt att denna tätning görs, då det annars kan komma in luft i ventilkammaren och göra så att ventilen fryser. Sätt på ramen och skruva fast den. Ramen ska sedan fästas vid höljet med hjälp av skruvar och muttrar. En bricka ska användas på skruvhuvudet samt under muttern.

5 Steg 9 Installera ventilen med vattenledningen Installera vattenslangen i ventilen. Dra ner vattenslangen i vattenröret. Fäst vattenslangen i markens vattenledning. Steg 10 värmekabeln Snurra upp värmekabeln så den inte är rullad. Dra upp värmekabeln genom vattenröret och vira den runt ventilen. Den kan variera på olika modeller hur man bäst fäster värmekabeln. Fäst med bultband. Värmekabeln får inte korsa sig själv. I tråget, vira värmekabeln runt vattenslangen och vattenledningen. Fäst med buntband.

6 Steg 11 Elinstallation Elinstallationen ska göras och underhållas av en behörig elektriker som överensstämmer med nationella och lokala föreskrifter. Ett medel för frånkoppling måste införlivas i den fasta ledningar i enlighet med kopplingsregler. För sladdens anslutna enheter, måste anslutning ske endast till ett jordat krets som skyddas av en mark fel kretsbrytaren (GFCI). För kabeldragning, se kopplingsschema. Utför anslutningarna enligt kopplingsschemat nedan.

7 VARNING: Ska vattnet stängas av under en kortare tid ska ej elen stängas av, det kan skada vattentråget!

8 Steg 12 Ställa in termostaten Termostaten är inte förinställd hos fabriken. Fyll tråget till rätt vattennivå. Kontrollera tempteraturen med en termometer. Kolla temperaturen igen nästa morgon. Är vattnet varmare än önskat, vrid ner termostaten. Om det finns isbildning på vattenytan, vrid upp termostaten. Termostaten ska endast justeras lite. Vissa modeller justerar termostaten genom att man flyttar en lite del längre eller närmare termostaten. Ju närmare den är termostaten ju kallare blir temperaturen och tvärtom. Vissa modeller vrider man en gul knapp. En 1/16 varv medurs motsvarar ca 4 grader kallare. Moturs blir det varmare. Steg 13 Avslutning Locket (Ventilkåpan) är konstruerat så att inte hästarna kan få av det. Kontrollera vattenflödet och eventuella läckor. När ventilen fungerar korrekt och vattennivån är inställd på rätt nivå, kan du sätta dit ventilkåpan. När allt i tråget är kontrollerat kan sidoluckan monteras på. Barn ska hållas under uppsikt så de inte leker med tråget. Denna produkt är inte heller avsedd att användas av personer med nedsatt fysik eller nedsatt mental förmåga. Inte heller i brist på kundskap eller erfarenhet. Det är alltid bäst att ha med en kunnig person under installationen.

9 Rengöring av tråget För rengöring behöver du en hård borste. Ta bort locket, sedan borsta bort vattnet och sedan borsta tanken. Ta bort pluggen i ventilkammaren för att dränera ut smutsigt vatten och skräp. Du kan stänga av vattnet genom avstängningsventilen eller genom att hålla flottören i uppfällt läge. Efteråt sätt tillbaka pluggen och fyll på tanken. Det är bra att passa på att justera flottören. Sätt tillbaka locket och rengöringen är klar. Olika problem Problem Vattnet är för varmt Vattnet fryser Lösning Justera termostaten för att få ner temperaturen Kolla om termostatens kontakter har gått sönder Kontrollera säkringar Kolla så att alla delar fungerar som de ska eller om något verkar trasigt Justera termostaten för att höja temperaturen Kontrollera spänningen från termostaten Kontrollera trågets spänning både med och utan elektrisk belastning Kontrollera att värmaren är kopplad på rätt sätt Ventilen fryser Ledning fryser Kontrollera att värmekabeln är korrekt installerad Kontrollera att värmekabeln är fäst till vattenledningen korrekt Kolla efter skada Kolla efter springor/ om något är sprucket och får in luft Kontrollera att värmekabeln är fast runt ventilen och värmer som den ska Kontrollera rörledningarna Kontrollera att stigarröret är fritt från vatten och lera som kan frysa Kontrollera att slangen inte vidrör sidan av höljet Kontrollera hölje för luftläckage Kolla efter springor/ om något är sprocket mellan hölje och golv Kontrollera flödet. Testa att gnugga på sidan av ventilkammaren. Ventilen droppar 1/2 Valve: Kontrollera vattentrycket Kolla ventilen och se så gummit inte är skadat, kolla även efter skador på ventilöppningen. Ett filter kan behövas. Montera om ventilens gummi 3/4 Valve: Valve Rubber Pin must be pushed out of valve to Valve Rubber Lågt vattenflöde disassemble Kolla så ventilen inte är igentäppt eller att slangen är klämd Kontrollera med en tryckmätare. Kontrollera att ventilerna är helt öppna
