1 Instruktion för svart 32mm slang, kallas även dukt. Läs hela anvisningen innan du börjar gräva. Installationen utförs i delmoment. Först och främst ska du bestämma var i huset du vill komma in med fibern. Lämpligt är någorlunda centralt i fastigheten, men prioritera också en så rak grävsträcka som möjligt från huset. Utrustningen som installeras inomhus ska sitta på yttervägg över hålet där fibern kommer in. Det finns en standardmall för installation, vill man avvika från den måste det besiktas och godkännas i förväg. Standardmall: Fiberslangen dras in mot huset och rakt uppåt förbi grund och upp på väggen. Anslutningen görs alltså i yttervägg på markplan. Ett hål borras genom väggen in till insida och där måste det finnas utrymme för anslutningsdosan som monteras mitt över hålet i väggen. På insidan behöver utrustningen totalt ca 35 x 35 cm plats. Normalt placerar man utrustningen i jämnhöjd med eller strax ovanför nivån för eluttag, ~ cm över golvet. Det måste också finnas svängrum för de som senare ska ansluta din fiber. Du kan alltså inte borra hålet intill ett hörn, intill golvlist eller inne i en garderob eller skåp. Inte heller kan man placera hålet uppe vid taket, max-höjd är ca en meter upp från golvet. Räkna med fri arbetsyta på ca 1,5 meter runt ditt hål. Använd sunt förnuft, tänk armbågsutrymme för installatören. Förutom ovan behöver du ett el-uttag i närheten, men det går förstås lösa med en skarvsladd. Hål i väggen 35 cm 35 cm Planera att borra så hålet kommer in cm över golvytan eller något högre. Det du finner lämpligt jämfört med el-uttag och annat som sitter strax ovan golv. Instruktion för borrning finns i slutet på det här dokumentet. Vill du avvika från standard måste du ta kontakt med projektör för godkännande. Kontakta i så fall, innan du gräver och borrar: Sören Wikberg, Kontaktformulär finns även på F-Skattsedel Sverige Sida 1

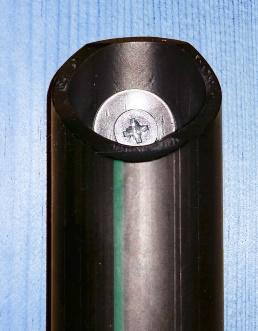

2 Ytterst Viktigt! Hantera aldrig slangen med öppna ändar. Båda ändar på slangen ska alltid vara täta då det inte får komma in smuts eller vatten i slangen. Du bestämmer i hög grad själv var och hur du gräver. Fiber på tomten ansvarar fastighetsägaren för. Rekommendation är 40 cm djup. Nu då du vet var du ska gräva vid huset, planera bästa sträcka ut till stamledningen. Om du inte vet var stamledningen kommer att dras, kontakta någon i fibergruppen för projektet. Den slang du får är betydligt mer förlåtande än de som har mikrodukt. Ändå är det bra att så långt som möjligt undvika att svänga med fiberdiket. Gräver du exempelvis runt huset, gräv raksträckor en bra bit utanför grunden och sväng i jämna vida svängar. Det viktigaste är alltså att du eftersträvar en så rak förläggning som möjligt och även ser till att botten på ditt fiberdike är någorlunda slät. Höjdskillnader är också en sväng. Generellt: Gräv raksträckor. Om du måste göra en sväng, gör den då i en vid båge om ca två meter eller mer. Släta till och packa botten på slang-diket så att slangen ligger plant. Har du en omöjlig sten som sticker upp, fyll till mjuk kulle. Alla har inte en plan och stenfri tomt där det är enkelt att med spade gräva rakt ut till stamnätet. Har du en knepig gräv-sträcka med många hinder och höjdskillnader? Ta kontakt med er fibergrupp eller den ni utsett som materialansvarig för råd. Kanske får du acceptera att det inte går gräva för hand och att du måste anlita någon med grävmaskin. För även om 32mm duktslang inte är lika känslig för svängar får den inte förläggas slingrande som en orm! Nära huset. Planera så du kommer någorlunda vinkelrätt in mot huset. Framförallt för din egen skull. Det blir betydligt enklare att montera skyddet om inte slangen spänner och böjer i sidled. 32mm dukt är ganska styv. Här får du problem då du ska fästa slangen och montera skyddet. Mycket bättre då att förlägga sträckan så slangen kommer mera rakt in i vinkel mot huset. F-Skattsedel Sverige Sida 2

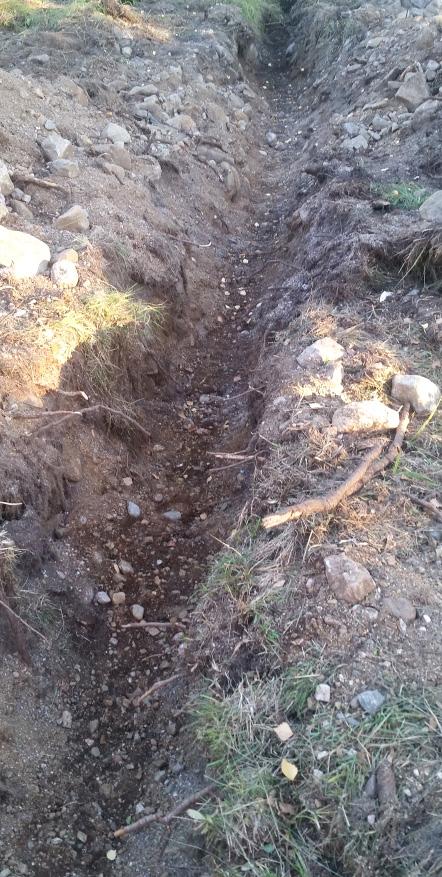

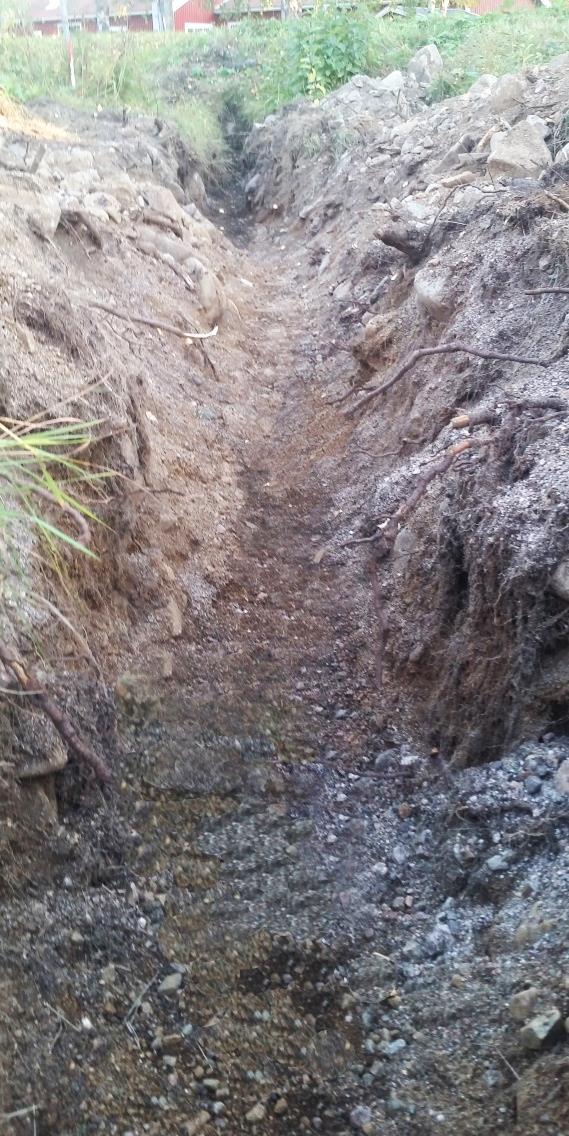

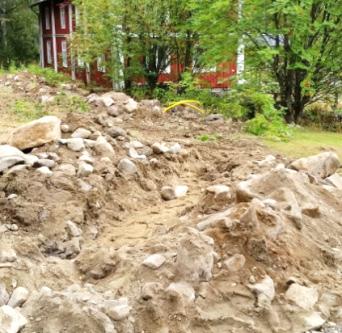

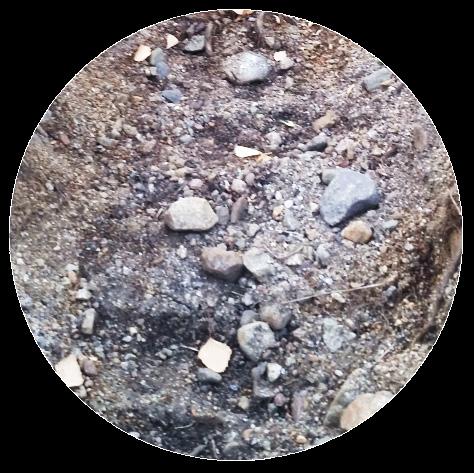

3 Som sagt, börja inte gräva utan en bra plan. BRA DÅLIGT! DUGER INTE En eller två svängar och däremellan rakt. För många stora och/eller små svängar, planera sträckan bättre! Ett dike som det här funkar utmärkt. En svag sväng och drygt 40 cm djupt. Plocka bort större stenar så du får en grusbotten. Släta till botten så slangen ligger plant. Du kan sedan lägga ut slangen och låta den räta på sej. Den vill gärna rulla upp sej ett bra tag efter att man lagt ut den. Innan du fyller fast slangen. Se nästa sida för detaljer om hur slangen ansluter mot huset. Några meter närmast huset bör du ha minst 40 cm djup på ditt dike. Med rejält djup blir det mycket lättare böja upp slangen i en mjuk böj och fästa den i väggen. Slangen får då också rätt läge så du får ett lätt jobb att montera skyddet. F-Skattsedel Sverige Sida 3

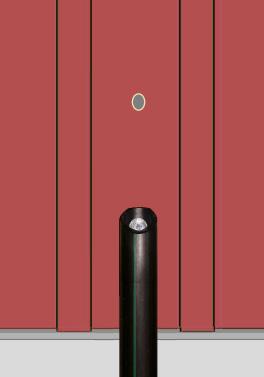

4 Slangen du lagt i diket ska böjas upp mot husväggen. Se till att den når upp till den punkt där du planerat borra hål i väggen. Du skulle redan nu kunna skruva fast slangen. Men det blir enklare om du först fyller fast slangen. Böj inte för snävt, tänk dej att böjen går runt ett rör med 65 cm diameter eller mer. Har du nu ett dike som bara är 30 cm djup blir det en för snäv sväng, det var därför det skulle vara minst 40 cm nära huset. Då du är nöjd med slangen vid huset, fyll fast din fina böj och slang vid väggen och en bit ut. Fyll ca 10cm sand eller någorlunda stenfri jord, packa under tiden men trampa inte ovanpå böjen. Tryck sedan fast slangen mot din plana botten på diket och fyll 10cm längs hela diket. Då du fyllt upp 10cm och slätat till fyllningen ska du lägga ut söktråden med sitt markeringsband. Söktråden måste finnas så det i framtiden går leta rätt på fiberslangen. Vid husväggen, lossa söktråden från plastbandet. Tråden ska räcka från marken och upp lite förbi ditt planerade hål i väggen. Rulla ut bandet och placera det mitt ovanför din slang som på bilden till vänster. Förutom den sista biten ut mot tomtgräns kan du nu fylla igen ditt fiberdike. Vid tomtgräns, rulla upp söktråd och slangände, se till att de inte blir skadade. Dags för en paus? Inte 20 cm Du kan nu göra klart vid huset. Borra ditt planerade hål med en 16mm borr. Hålet måste luta nedåt utåt med en vinkel på grader. Trä genom VP-röret och märk insida och utsida. Snedkapa röret några mm kortare än märket. Sätt tillbaka röret i väggen och kontrollera så det inte sticker ut, främst på insidan vägg. Om röret sitter löst, limma fast det eller använd lite fogmassa. Ta lite så det inte hamnar i röret. Slangen kapas ca 20cm under hålet i väggen. Du gör det lättast med en vass sekatör. Se till så det inte kommer skräp i slangen. Nu ska du skapa en dragavlastning så slangen sitter fast. Med en vass kniv, snedkapa slangen som bilden nedan visar. Det går med lite tålamod snickra i slangen. Som sagt, se till så du inte tappar skräp i den. Skruva sedan fast slangen i väggen. Lättast om du först skruvar fast skruv med bricka i slangen, bara några mm genom plasten. Se till att inte tappa delar i slangen. Kontrollera så slangen hamnar rätt och skruva fast den i väggen. Dra fast så brickan böjer sej. Har du en betongvägg så du måste borra för en plugg, sätt en plastpåse på slangänden eller tejpa för. Betongdamm får under inga omständigheter hamna i slangen. Då du är klar, tejpa genast noggrant för änden så den blir vattentät. Sätt gärna en plastpåse över också. F-Skattsedel Sverige Sida 4

5 Dra upp söktråden, linda den ett par varv runt slangen så håller den sej bättre på plats. Förbered och provmontera gärna ditt skydd, men montera inte fast det. De som blåser in fibern slipper då lägga tid på att skruva loss alla skydd. Söktråd Kapa skyddet så det når från hålet i väggen och ner till ca 10 cm ner i marken. Peta in lite stenull eller liknande i röret genom väggen som myggskydd. Kom ihåg var du lägger delarna, eller bättre, skruva fast dem, se bilden nedan visar. Skyddsplåten kan med fördel stukas, alltså vikas runt och ut nertill så du får en rundad kant som inte skadar slangen. Efter att du prov-monterat. Kläm fast skyddet på sidan om rätt plats med bara en skruv i klamret. På så vis har du kvar alla delar då det är dags för fiber. Nu kan det dröja länge innan Du har en fiber i slangen. Då fibern är inblåst lämnas den normalt upprullad på utsidan. Du ska nu försiktigt trä in fibern och avsluta din del av montaget. Klipp INTE av fibern. Tänk på att det är en glastråd tjock som ett hårstrå du hanterar, den tål rätt mycket men är känslig för slag och skarpa böjar. Trä försiktigt in fibern genom röret i väggen. Täta runt fibern med lite stenull eller liknande. Något som släpper ut fukt om det skulle uppstå kondens. Rulla upp och tejpa ihop fibern på insida vägg. Klipp INTE av den oavsett längd. Se till så den inte blir skadad. Då du är klar med fibern, slutmontera skyddet. Kom ihåg att dra ut söktråden och haka den över ett klammer. Se bild. Nu återstår svetsning av fibern. Det sker samordnat för hela projektet. Är det något i instruktionen du inte förstår? Ta i första hand kontakt med fibergruppen, om de inte kan hjälpa dej, kontakta då oss på Skero. Alla kontaktuppgifter finns på sidan ett. F-Skattsedel Sverige Sida 5

Förutom ovan behöver du ett el-uttag i närheten, men det går förstås lösa med en skarvsladd.

Förutom ovan behöver du ett el-uttag i närheten, men det går förstås lösa med en skarvsladd. Instruktion för orange 7mm slang. Kallas även DBS, dukt, mikrodukt eller singeldukt. Läs hela anvisningen innan du börjar gräva. Installationen utförs i delmoment. Först och främst ska du bestämma var
