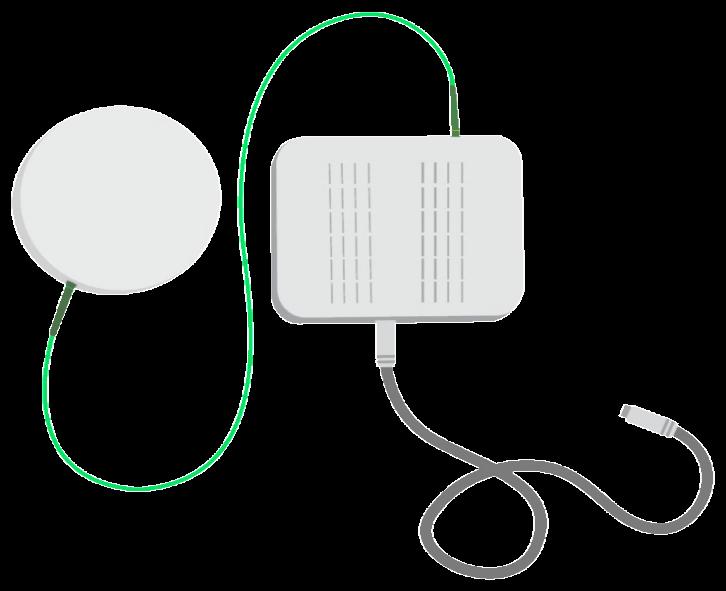

1 Instruktion för orange 7mm slang. Kallas även DBS, dukt, mikrodukt eller singeldukt. Läs hela anvisningen innan du börjar gräva. Installationen utförs i delmoment. Först och främst ska du bestämma var i huset du vill komma in med fibern. Lämpligt är någorlunda centralt i fastigheten, men prioritera också en så rak grävsträcka som möjligt från huset. Utrustningen som installeras inomhus ska sitta på yttervägg över hålet där fibern kommer in. Det finns en standardmall för installation, vill man avvika från den måste det besiktas och godkännas i förväg. Standardmall: Fiberslangen dras in mot huset och rakt uppåt förbi grund och upp på väggen. Anslutningen görs alltså i yttervägg på markplan. Ett hål borras genom väggen in till insida och där måste det finnas utrymme för anslutningsdosan som monteras mitt över hålet i väggen. På insidan behöver utrustningen totalt ca 35 x 35 cm plats. Normalt placerar man utrustningen i jämnhöjd med eller strax ovanför nivån för eluttag, ~ cm över golvet. Det måste också finnas svängrum för de som senare ska ansluta din fiber. Du kan alltså inte borra hålet intill ett hörn, intill golvlist eller inne i en garderob eller skåp. Inte heller kan man placera hålet uppe vid taket, max-höjd är ca en meter upp från golvet. Räkna med fri arbetsyta på ca 1,5 meter runt ditt hål. Använd sunt förnuft, tänk armbågsutrymme för installatören. Förutom ovan behöver du ett el-uttag i närheten, men det går förstås lösa med en skarvsladd. Hål i väggen 35 cm 35 cm Planera att borra så hålet kommer in cm över golvytan eller något högre. Det du finner lämpligt jämfört med el-uttag och annat som sitter strax ovan golv. Instruktion för borrning finns i slutet på det här dokumentet. Vill du avvika från standard måste du ta kontakt med projektör för godkännande. Kontakta i så fall, innan du gräver och borrar: Sören Wikberg, soren@skero.se Kontaktformulär finns även på F-Skattsedel Sverige Sida 1

2 Att gräva, det viktigaste du gör. DBS-slang ställer höga krav på utförande. Nu då du vet var du ska gräva vid huset, planera bästa sträcka ut till stamledningen. Om du inte vet var stamledningen kommer att dras, kontakta någon i fibergruppen för din by. Den tunna slangen du får slingrar sej gärna som en orm. Det är väldigt viktigt att du försöker få den så rak som möjligt. Undvik så långt som möjligt att svänga med fiberdiket. Gräver du exempelvis runt huset, gräv raksträckor en bra bit utanför grunden och sväng i jämna vida svängar. DBS-slangen: Ytterst Viktigt! Hantera aldrig slangen med öppna ändar. Båda ändar på slangen ska alltid vara täta då det inte får komma in smuts eller vatten i slangen. Du bestämmer i hög grad själv var och hur du gräver. Fiber på tomten ansvarar fastighetsägaren för. Rekommendation är 40 cm djup. Det viktigaste är att du eftersträvar en så rak förläggning som möjligt och även ser till att botten på ditt fiberdike är slät. Varje höjdskillnad är också en sväng. Generellt: Gräv raksträckor. Om du måste göra en sväng, gör den då i en båge om ca en meter. Släta till och packa botten på slang-diket så att slangen ligger helt plant. Har du en omöjlig sten som sticker upp, fyll till mjuk kulle. Till vänster. Slarvigt förlagd slang, fibern kommer att fastna då den ska blåsas in. Gör du så här kommer du att få gräva upp slangen! Till höger: Perfekt sträckt slang på plan botten. Fyll försiktigt över så du behåller den fina raksträckan. F-Skattsedel Sverige Sida 2

3 forts. Grävning och förläggning av DBS-slang. Alla har inte en plan och stenfri tomt där det är enkelt att gräva rakt ut till stamnätet. Har du en knepig grävsträcka med många hinder och höjdskillnader? Ta kontakt med er fibergrupp eller den ni utsett som materialansvarig för råd. Kanske går det lösa med grävmaskin, lägga slangen grundare i skyddsrör eller möjligen går det få en annan typ av slang. Nedan några exempel på bra och inte. BRA DÅLIGT! DUGER INTE En eller två svängar och däremellan rakt. För många stora och/eller små svängar, planera sträckan bättre! Då du grävt och har en plan och fin botten på diket är det dags för slangen. Vid huset. Böj upp slangen och se till att den räcker 20 cm ovanför ditt planerade hål i väggen. De som blåser in fibern kapar slangen till rätt längd. Böj inte för snävt, tänk dej att böjen går runt ett rör med ~ 40 cm diameter. Sedan kan du återfylla 10 cm på din slangböj och lite ut från huset. Trampa till på sidorna av böjen och ovanpå fyllningen en bit ut från huset. Du ska nu sträcka upp slangen. Det gör man enklast om man är två, en håller, en sträcker. Eller så fyller du fast ena änden av slangen, lämpligen vid väggen som beskrivet. DBS-slang +20 cm slang 30 cm + 10 cm Sträck upp och fyll fast den andra änden. Se till att du inte drar med dej slangen. Svänger ditt fiberdike får du göra sträckning för varje raksträcka och försöka få en jämn och mjuk böj i kurvorna. Det kan också vara lämpligt att ta några foton så du har bevis på att du gjort rätt. När du har fotat dina fina raksträckor och jämna böjar, fyll upp ca 10 cm packad sand eller stenfri jord. Kontrollera först så du inte dragit med dej slangen bort från huset! Fyll försiktigt så du inte knuffar slangen i sida fram och åter. F-Skattsedel Sverige Sida 3

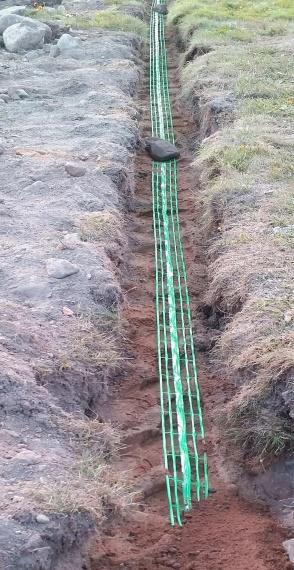

4 Slutförande grävning och förläggning av DBS-slang. Då du fyllt 10 cm lätt packad sand eller jord placeras sökbandet i diket mitt ovanför slangen. Sökbandet måste finnas för att vid behov kunna leta rätt på fibern i framtiden. Vid huset, ta bort plasten runt söktråden. Tråden dras upp i höjd med genomföringen i väggen. Den ska senare hakas fast vid skyddet. Söktråd +20 cm slang Markeringsband med söktråd. DBS Fiberslang Lägg ut och rätta till sökbandet ända ut till tomtgränsen. Ta några kort igen på din perfekt utförda installation. Fyll igen ditt fiberdike. Lämna sista metern ut mot tomtgräns öppen. Där rullar du upp sökbandet och slangände. Se till att de ligger så de inte skadas, täck gärna över men göm dem inte. De som gräver stamledning gräver även sträckan utanför din tomt. De rullar ut din slang och ansluter den till stamledningen. Själva grävandet är nu klart. Har du gjort ett bra jobb så är det bara lite pyssel vid husväggen kvar. Delar till husväggen Propp till kåpan. 2. Muff för slangen. 3. Skruv och plugg. 4. Fasadgenomföring, skydd och dragavlastning för utsida vägg mm VP-rör 6. U-bockat plåtskydd 7. Klammer o skruv för plåtskydd 8. Buntband, det svarta för marken. Delar som inte ska användas. 9. Tätningsmassa 10. Fiberskydd insida På toppen av kåpan finns ett hål. Det används då man fyller hela kåpan med gjutmassa. Det ska vi inte göra så sätt nu genast dit proppen och tryck fast den. F-Skattsedel Sverige Sida 4

5 Så här borrar du genom väggen och sätter fast genomföring och skydd. Hålet i väggen måste borras i två steg, exakt hur och i vilken ordning får du själv bedöma. Det beror delvis på vilken typ av borrar du använder. För hålets placering, se sidan ett. Borra med en 12 mm borr genom väggen. Luta borren en aning så eventuell kondens rinner utåt. På utsidan, borra upp hålet till 22 mm, 30 mm djupt. Hål med lite överdriven lutning = Ute Inne Hål Utsida: 22 mm diameter 30 mm djupt. Övrigt genom vägg: 12 mm Rörgenomföring. Linda tre varv eltejp, ca 5 mm från ena änden på VP-röret och tryck fast röret i genomföringen. Trä röret genom väggen så utomhusdelen ligger plant mot yttervägg. Se bild. Märk på insidan, intill väggen. Dra ur och kapa ett par mm kortare än märket. För in röret genom väggen igen, kontrollera så det slutar jäms med väggen på insidan. Skruva fast genomföringen. Klipp bort toppen på gummimuffen och trä muffen på slangen. Du lossar proppen genom att trycka in proppens krage, se bild nedan. Sätt genast tillbaka proppen på slangen då du trätt på muffen, tryck fast den hårt. Du kan nu förbereda slutmontage, men montera inte kåpa och plåtskydd. De som blåser in fibern slipper då lägga tid på att skruva loss alla skydd. Och nej, DBS-slangen ska aldrig träs in i huset! Dra lätt i slangen så den kommer rakt upp ur marken, ligger mot väggen samt i och förbi genomföringen. Sätt fast det tunna buntbandet men dra inte åt öglan. Kapa skyddsrännan**. Rätt längd är från underkant av genomföringen och ca 10 cm ner i marken. Skyddsrännan ska senare fästas med minst två klammer. Linda söktråden ett par varv runt slangen så hålls tråden på plats. Till vänster ser du hur en Söktråd färdig förberedd anslutning ser ut. Till höger en sprängskiss över alla delar som behövs. Peta in Klammer lite stenull eller liknande som myggskydd i röret genom väggen. Skydd Kom ihåg var du sparar dina skydd och delar. En variant kan vara att göra som på bilden till höger. Provmontera allt. Skruva sedan fast skyddet på sidan om rätt plats med bara en skruv i vardera klammer. Skyddshuven kan du klämma fast bakom plåtrännan. Marknivå Buntband nere i marken ** Stuka gärna skyddet nertill. Vik plåten ut och runt. F-Skattsedel Sverige Sida 5

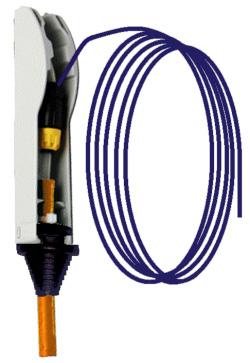

6 Fibern på plats, slutmontage. Då fibern är inblåst lämnas den normalt upprullad på utsidan. Du ska nu försiktigt trä in fibern och avsluta din del av montaget. Klipp INTE av fibern. Tänk på att det är en glastråd du hanterar, den tål rätt mycket men är känslig för slag och skarpa böjar. Trä försiktigt in fibern genom röret i väggen. Täta runt fibern med lite stenull eller liknande. Något som släpper ut fukt om det skulle uppstå kondens. Rulla upp fibern på insidan av väggen. Tejpa ihop den och se till att den inte blir skadad. Kapa som sagt INTE fibern! Även om den så är 10 meter. Slutmontera skyddet. Sätt på plastkåpan på genomföringen. Haka fast den upptill, vik ner och tryck fast. Var noga så inte fibern hamnar i kläm. Se även till så muffen nertill hamnar rätt. Igen, skyddsplåten kan med fördel vikas runt och ut nertill så du får en rundad kant som inte skadar slangen. Söktråden dras ut och hakas fast på det översta klamret. Se bilden till höger för vägledning. Skyddet ska fästas med minst två klammer. Har du en hög stenfot eller en grund som går utanför panelen kan du behöva fler. Kontakta er materialansvarige som har extra klammer. Är det något i instruktionen du inte förstår? Kanske sitter du i ett timrat hus med en skrovlig stengrund eller har andra förutsättningar som gör det omöjligt att rakt av följa anvisningarna. Ta kontakt med materialansvarig, om han eller hon inte kan hjälpa dej, kontakta då oss på Skero. Kontaktuppgifter finns på sidan ett och nere i sidfoten. Tillsammans kan vi säkert komma fram till en lösning som fungerar. Det som nu återstår är ett besök av de som svetsar in fibern och sätter upp anslutning och omvandlare på väggen. Det kommer att ske samordnat för hela projektet. Fibern är en glastråd, tjock som ett hårstrå. Svetsning avser alltså smälta ihop glas, har ingen likhet med att svetsa metall utan sker under mikroskåp. F-Skattsedel Sverige Sida 6
