1 Frånluftsfläkt JBDD Teknisk anvisning för montering, drift och skötsel Juni 03 Innehåll Montering... Montering mellan kökskåp... 4 Dimensioner... 4 Inkoppling el... 5 Skötsel, rengöring... 6 Reservdelar... 6 VARNING! Apparaten kan användas av barn från 8 år och uppåt och personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller som har brist på erfarenhet och kunskap om de har fått handledning eller information om hur man använder apparaten på ett säkert sätt och förstår de risker som kan förekomma. Barn skall inte leka med apparaten. Rengöring och underhåll skall inte utföras av barn utan handledning. FWG_Housing_JBDD Technical Instruction 8485UN_0.0 Observera! Inställningar, skötselåtgärder och eventuella justeringar som beskrivs i denna anvisning måste utföras av behörig auktoriserad servicepersonal.

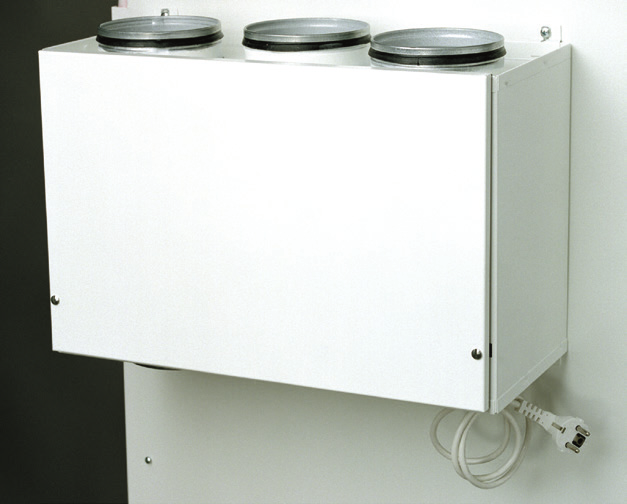

3 Montering Montering aggregat Om aggregatet inte monteras omgående efter leverans ska det förvaras skyddat under tak med emballaget kvar. Aggregatet är avsett för installation inomhus i varmt utrymme. X A (x) 5 50 X mm 500 mm A 30 JBDD 700* max 00 * Anpassas till gällande skåpinredning. 500 RDKG OBS! Anslutningssladdens stickpropp ska vara åtkomlig efter installation 700*mm * Anpassas till gällande skåpinredning. Rätten till ändringar utan föregående meddelande förbehålles Copyright Fläkt Woods Group 03. All rights reserved. 3

4 Montering, dimensioner Montering mellan köksskåp 500 / 600 / / 700 Väggskåp 3 Väggskåp Väggskåp 4 Väggskåp JBDD-00 JBDD-0 min 50 Vägguttag, 30V min 50 Vägguttag, 30V CPDG CPDG 500 / 600 / / 700 Dimensioner Frånluft/Exhaust air Avluft/Extract air Frånluft/Exhaust air Avluft/Extract air Frånluft/Exhaust air JBDD-00-b JBDD-0-b- Spiskåpa/Cooker hood Spiskåpa/ 90 Cooker hood ø5 mm ø5 mm Copyright Fläkt Woods Group 03. All rights reserved

5 Inkoppling el OBS! Anslutnings sladdens stickpropp ska vara åtkomlig efter installation Leveransutförande - Fläkten på maxfart Ihopsatt kontaktdon med bygling Skyddsjord-gul/grön Nolla - blå Fas - brun Nolla - blå Skyddsjord-gul/grön Fas - brun Skyddsjord-gul/grön Inkoppling för styrning av fläkten från spiskåpa CPDG Ta bort kontaktdonet som innehåller byglingen och sätt i spiskåpans kontakt CPDG OBS! Om nätsladden skadas ska den bytas av tillverkaren, auktoriserat serviceföretag eller annan kvalificerad person för undvikande av fara Copyright Fläkt Woods Group 03. All rights reserved. 5

JBDD-aa-b- Skötsel Rengör fläkthjulet vid behov, dock minst en gång per år. Ett smutsigt fläkthjul kan ge upphov till vibrationer och högt ljud samt ökar risken för lagerskador i fläktmotorn.

D Skruva loss fläkten och ta ut den ur fläktkåpan. E Rengör fläkthjul och fläktkåpa. 3. Låsskruv för lock. Lock 3. Stickpropp 4. Kontakt 5.

6 JBDD-aa-b- Skötsel Rengör fläkthjulet vid behov, dock minst en gång per år. Ett smutsigt fläkthjul kan ge upphov till vibrationer och högt ljud samt ökar risken för lagerskador i fläktmotorn. Gör på följande sätt: A Bryt strömmen genom att dra ur stickproppen. B Lossa locket från fläkthöljet genom att lossa skruven och lyfta av locket. C Lyft ut fläkten. D Skruva loss fläkten och ta ut den ur fläktkåpan. E Rengör fläkthjul och fläktkåpa. 3. Låsskruv för lock. Lock 3. Stickpropp 4. Kontakt 5. Fläkt 5 4 Reservdelar JBDD-00-- JBDD-0-- Om anslutningskabeln skadas, måste den ersättas av tillverkaren, auktoriserad servicefirma eller liknande kvalificerad personal för att undvika fara. Pos. Beteckning Benämning Avsedd för Anmärkning JBDD-99-0 Fläkt, komplett, 30 W JBDD-aa-- JBDA Startkondensator, 3 µf JBDD-aa, JBDD-aa-- 6 Copyright Fläkt Woods Group 03. All rights reserved

Bilaga II A Försäkran om maskinens överenstämmelse med EG:s Maskindirektiv 006/4/EG, EG:s EMC Direktiv 004/08/EG, EG:s Lågspänningsdirektiv LVD 006/95/EG EG:s Direktiv för energirelaterade produkter

7 Bilaga II A Försäkran om maskinens överenstämmelse med EG:s Maskindirektiv 006/4/EG, EG:s EMC Direktiv 004/08/EG, EG:s Lågspänningsdirektiv LVD 006/95/EG EG:s Direktiv för energirelaterade produkter ErP 009/5/EG Tillverkaren Fläkt Woods AB Fläktgatan Jönköping Försäkrar härmed att: Produkten Typ: Frånluftfläkt Fabrikat: Fläkt Woods AB Varunamn: JBDD JBFG Maskinen är konstruerad och tillverkad i enlighet med följande standarder, i tillämpliga delar: EN ISO 00 EN EN EN ,3 EN EN EN 5006:008 EN 633:008 Maskinsäkerhet Allmänna konstruktionsprinciper Riskbedömning och riskreducering Maskinsäkerhet Maskiners elutrustning, Del : allmänna fordringar Elektriska apparater för hushåll och liknande Säkerhet - Del : Almänna fordringar Elektriska hushållsapparater ock liknande bruksföremål Säkerhet Särskilda fordringar Elektromagnetisk kompatibilitet (EMC) - Del 6-: Generella fordringar - Immunitet hos utrustning i bostäder, kontor, butiker och liknande miljöer Elektromagnetisk kompatibilitet (EMC) - Del 6-3: Generella fordringar - Emission från utrustning i bostäder, kontor, butiker och liknande miljöer Elektriska hushållsapparater och liknande bruksföremål - Säkerhet - Anvisningar för tillverkningskontroll Hushållsapparater och liknande bruksföremål - Mätning av elektromagnetiska fält med avseende på exponering För produkten har riskanalys upprättats enligt krav i Maskindirektivet. Behörig Att sammanställa teknisk dokumentation: Ann-Sofie Andersson Utveckling/ Konstruktion Fläkt Woods AB, Housing Gesällgatan Enköping Försäkran gäller endast om installation av aggregatet skett enligt Fläkt Woods instruktioner och förutsatt att inga ändringar gjorts på aggregatet. Enköping Matthias Junker, Produktionschef Fläkt Woods AB, Enköping Fläkt Woods AB Postal Address Street Address Telephone Telefax Reg. no: Fläkt Woods AB Fläktgatan Nat Nat S Jönköping Int Int Reg. office: Sweden Jönköping 9848SE_JBDD_JBFG Försäkran om överenstämmelse (A)05

8 Air Comfort Air Treatment Housing ventilation JBDD» PRODUkTINFORMATION I enlighet med kommissionens förordning (EU) Nr 54/04 bilaga IV enligt artikel 3(b) (a) Varumärke Fläkt Woods AB (b) Modellbeteckning JBDD (c) Specifik energianvändning (SEC) 0,3 kw/m /år, Energiklass E (d) Typ av enhet Enkelriktad (e) Drivenhet Stegvis varvtalsregulator (f) Värmeåtervinningssystem Ingen (g) Termisk verkningsgrad 0,0 % (h) Maximalt luftflöde 37 m 3 /h (i) Tillförd fläkteffekt, maximalt flöde 97 W (j) Ljudeffektnivå 39 db(a) (k) Referensflöde 0,075 m 3 /s (l) Referenstryckskillnad 50 Pa (m) Specificerad tillförd effekt 0, W/m 3 /h (n) Styrtyp Manuell styrning (o) Luftläckage (p) Blandningsgrad () Visuell filtervarning (r) Instruktion frånluftgaller Se installationsanvisning (s) Webbadress för isärtagning och montering (t) Luftflödeskänslighet (u) Lufttäthet icke kanalansluten enhet (v) Årlig elförbrukning,8 kwh/år (w) Årlig besparing i uppvärmning Fläkt Woods 989SE 05..5
